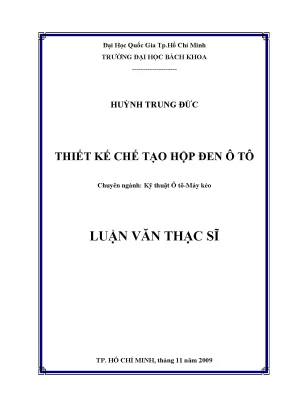

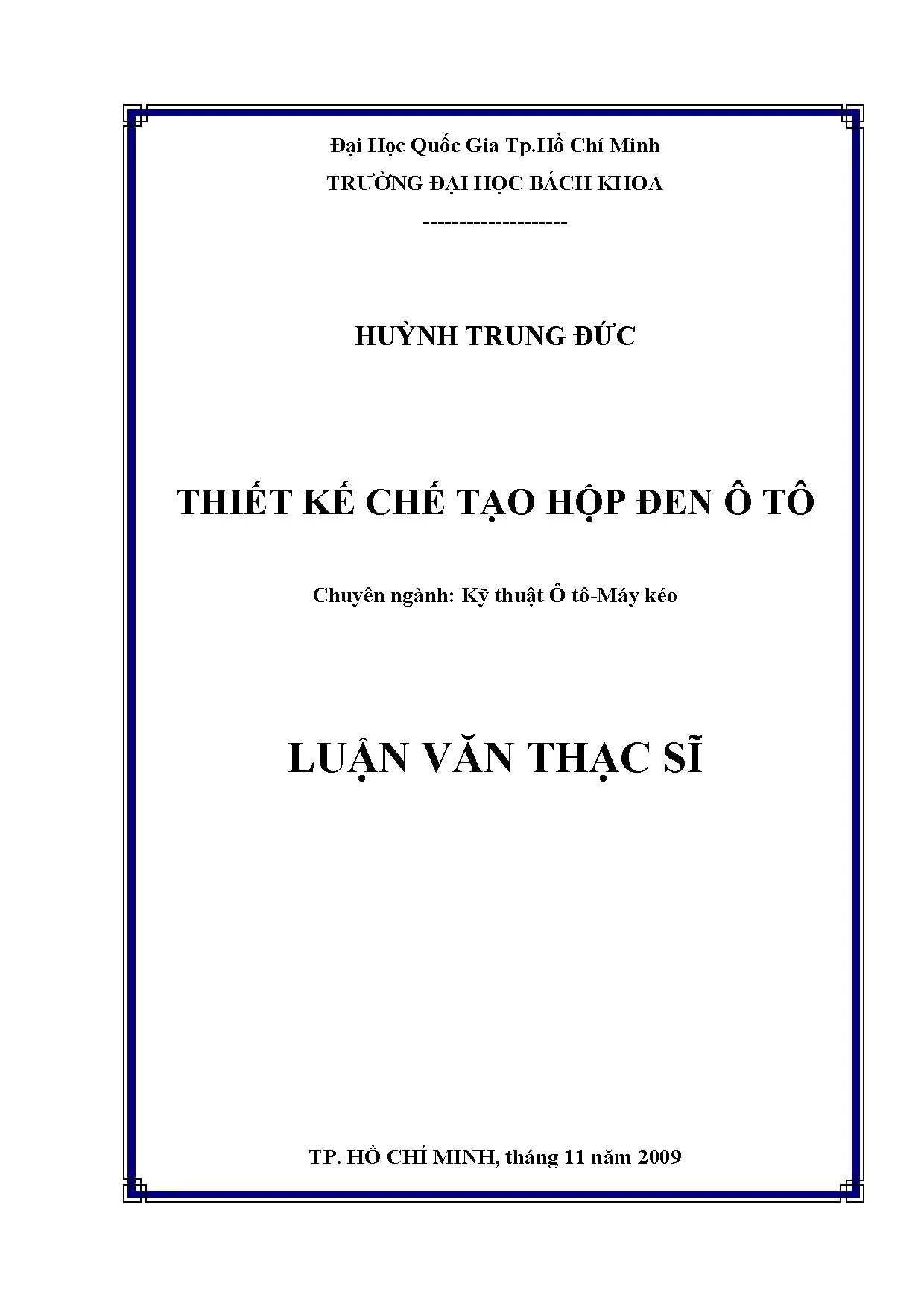

Luận văn thạc sĩ: Thiết kế và chế tạo hộp đen ô tô

Khám phá luận văn thạc sĩ về thiết kế và chế tạo hộp đen ô tô trong lĩnh vực kỹ thuật ô tô máy kéo, ứng dụng và tiềm năng phát triển.

• Tác giả: Huỳnh Trung Đức
• Người hướng dẫn: PGS.TS Đỗ Văn Dũng
• Trường học: Đại Học Bách Khoa
• Chuyên ngành: Kỹ thuật Ô tô - Máy kéo
• Đề tài: Thiết Kế Và Chế Tạo Hộp Đen Ô Tô
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2009
• Địa điểm: TP. Hồ Chí Minh

Tóm tắt

I. Giới thiệu về hộp đen ô tô

Hộp đen ô tô, hay còn gọi là thiết bị ghi dữ liệu, là một công nghệ quan trọng trong ngành công nghiệp ô tô hiện đại. Thiết kế hộp đen không chỉ giúp ghi lại thông tin quan trọng trong quá trình vận hành mà còn hỗ trợ trong việc điều tra tai nạn giao thông. Theo thống kê, số lượng tai nạn giao thông ngày càng gia tăng, đặc biệt trong các dịp lễ hội. Việc sử dụng hộp đen giúp cung cấp dữ liệu cần thiết để xác định nguyên nhân tai nạn, từ đó nâng cao an toàn giao thông. Hệ thống này thường ghi lại các thông số như tốc độ xe, tình trạng phanh và các thông tin khác liên quan đến hoạt động của xe. Điều này không chỉ giúp các cơ quan chức năng trong việc điều tra mà còn hỗ trợ các công ty vận tải trong việc quản lý đội xe của mình.

1.1. Lịch sử phát triển của hộp đen ô tô

Hộp đen ô tô có nguồn gốc từ các thiết bị giám sát được sử dụng trên các phương tiện giao thông khác. Thiết bị đầu tiên được lắp đặt trên xe ô tô vào đầu thế kỷ 20. Sự phát triển của công nghệ đã dẫn đến việc cải tiến các thiết bị này, từ cơ khí sang điện tử. Ngày nay, hộp đen ô tô không chỉ ghi lại thông tin mà còn có khả năng lưu trữ và truyền tải dữ liệu một cách hiệu quả. Các quy định về việc trang bị hộp đen cho xe ô tô đã được áp dụng tại nhiều quốc gia, nhằm nâng cao an toàn giao thông và giảm thiểu tai nạn. Hệ thống này đã trở thành một phần không thể thiếu trong các phương tiện giao thông hiện đại.

II. Thiết kế và chế tạo hộp đen

Quá trình thiết kế hộp đen bao gồm nhiều bước quan trọng, từ việc xác định yêu cầu kỹ thuật đến việc lựa chọn linh kiện phù hợp. Hệ thống điều khiển của hộp đen thường sử dụng vi điều khiển để thu thập và xử lý dữ liệu. Việc lựa chọn vi điều khiển phù hợp là rất quan trọng, vì nó ảnh hưởng đến khả năng hoạt động và hiệu suất của hộp đen. Các thông số cần ghi lại bao gồm tốc độ động cơ, tốc độ xe và số lần đạp phanh. Những thông số này sẽ được lưu trữ và có thể được truy xuất khi cần thiết. Chế tạo hộp đen cũng đòi hỏi sự chú ý đến thiết kế mạch điện và phần mềm điều khiển, đảm bảo rằng hệ thống hoạt động ổn định và chính xác.

2.1. Yêu cầu thiết kế

Yêu cầu thiết kế hộp đen ô tô bao gồm tính chính xác, độ tin cậy và khả năng lưu trữ dữ liệu. Hệ thống cần phải có khả năng ghi lại thông tin trong thời gian thực và lưu trữ dữ liệu trong một khoảng thời gian dài. Ngoài ra, hộp đen cũng cần phải có khả năng hoạt động trong các điều kiện môi trường khác nhau, từ nhiệt độ cao đến độ ẩm cao. Việc thiết kế mạch điều khiển và phần mềm cũng cần phải đảm bảo tính ổn định và dễ dàng bảo trì. Các tiêu chuẩn an toàn cũng cần được tuân thủ để đảm bảo rằng hộp đen hoạt động hiệu quả và không gây ra rủi ro cho người sử dụng.

III. Thử nghiệm hộp đen ô tô

Thử nghiệm hộp đen ô tô là một bước quan trọng để đánh giá hiệu suất và độ tin cậy của thiết bị. Các thử nghiệm thường được thực hiện trên các loại xe khác nhau để đảm bảo rằng hộp đen hoạt động tốt trong mọi tình huống. Trong quá trình thử nghiệm, các thông số như tốc độ xe, tình trạng phanh và các dữ liệu khác sẽ được ghi lại và phân tích. Kết quả thử nghiệm sẽ giúp xác định khả năng hoạt động của hộp đen trong các điều kiện thực tế. Việc thử nghiệm cũng giúp phát hiện và khắc phục các lỗi kỹ thuật trước khi đưa sản phẩm ra thị trường. Điều này không chỉ đảm bảo chất lượng sản phẩm mà còn nâng cao an toàn giao thông.

3.1. Thiết bị thử nghiệm

Thiết bị thử nghiệm hộp đen ô tô bao gồm các công cụ và thiết bị cần thiết để đo lường và ghi lại các thông số trong quá trình thử nghiệm. Các thiết bị này có thể bao gồm máy đo tốc độ, cảm biến gia tốc và các thiết bị ghi dữ liệu khác. Việc sử dụng các thiết bị chính xác và hiện đại sẽ giúp đảm bảo rằng dữ liệu thu thập được là chính xác và đáng tin cậy. Ngoài ra, việc thiết lập một quy trình thử nghiệm rõ ràng và có hệ thống cũng rất quan trọng để đảm bảo rằng tất cả các thông số cần thiết đều được ghi lại và phân tích một cách hiệu quả.

IV. Kết luận và đề nghị

Hộp đen ô tô là một công nghệ quan trọng trong việc nâng cao an toàn giao thông và quản lý phương tiện. Việc thiết kế và chế tạo hộp đen không chỉ giúp ghi lại thông tin quan trọng mà còn hỗ trợ trong việc điều tra tai nạn giao thông. Đề tài này đã chỉ ra rằng việc áp dụng công nghệ hiện đại vào hộp đen ô tô có thể giúp giảm thiểu tai nạn và nâng cao hiệu quả quản lý đội xe. Các nhà sản xuất ô tô và các cơ quan chức năng cần tiếp tục nghiên cứu và phát triển công nghệ này để đáp ứng nhu cầu ngày càng cao về an toàn giao thông.

4.1. Hướng phát triển trong tương lai

Trong tương lai, hộp đen ô tô có thể được cải tiến với nhiều tính năng mới, như khả năng kết nối với các hệ thống giám sát giao thông và truyền tải dữ liệu theo thời gian thực. Điều này sẽ giúp các cơ quan chức năng có thể theo dõi tình hình giao thông một cách hiệu quả hơn. Ngoài ra, việc tích hợp công nghệ AI vào hộp đen cũng có thể giúp phân tích dữ liệu một cách thông minh hơn, từ đó đưa ra các giải pháp kịp thời nhằm giảm thiểu tai nạn giao thông. Các nghiên cứu và phát triển trong lĩnh vực này cần được đẩy mạnh để đáp ứng nhu cầu ngày càng cao của xã hội.

Trích đoạn nội dung tài liệu

Chương 1: Dẫn nhập. Chương 2: Tổng quan vấn đề nghiên cứu. Chương 3: Thiết kế chế tạo hộp đen. Chương 4: Thử nghiệm hộp đen ô tô.

Chương 5: Kết luận và đề nghị. “Thiết kế, chế tạo hộp đen cho ô tô” Trang: 4 GVHD: PGS-TS Đỗ Văn Dũng HVTH: Huỳnh Trung Đức CHƯƠNG 2: TỔNG QUAN VẤN ĐỀ NGHIÊN CỨU 2.1 Tình hình nghiên cứu ngoài nước. Thiết bị giám sát đầu tiên là thiết bị được lắp và sử dụng trên phương tiện giao thông đường sắt vào năm 1835. Thiết bị này được hình thành từ ý tưởng của Max Maria von Weber.

Đến năm 1902, một kỹ sư người Đức là Otto Schulze đã đăng ký bằng sáng chế cho loại thiết bị ghi tốc độ dựa trên hiệu ứng của dòng điện Phu-cô. Loại thiết bị này được sử dụng trên các xe của hãng ô tô E. Seignol ở Frankfurt/Main năm 1908. Sự phát triển có tính đột phá phải kể tới loại thiết bị của hãng Kienzle do kỹ sư Paul Riegger thiết kế vào thập niên 20 của thế kỷ trước.

Đây chính là thiết bị khởi tổ của loại thiết bị theo dõi hành trình có kết cấu như một chiếc đồng hồ “Autorex –Uhr” được lắp trên các xe ô tô sau này. Thiết bị Kienzle cho phép ghi lại hành trình vận hành xe dưới dạng đồ thị Quãng đường – Thời gian. Ở Đức, việc bắt buộc các xe kinh doanh vận tải có khối lượng toàn bộ trên 7,5 tấn phải trang bị “Thiết bị giám sát” đã được quy định trong Luật An toàn giao thông công bố ngày 19-12-1952. Hiện nay, việc trang bị thiết bị giám sát đã được quy định bắt buộc cho tất cả các loại xe tải có khối lượng toàn bộ từ 3,5 tấn và xe khách trên 9 chỗ ngồi kinh doanh vận tải.

Từ năm 1985, theo Quy định EEC 3821/85 thì việc trang bị thiết bị giám sát đã trở thành yêu cầu bắt buộc đối với tất cả các nước thành viên thuộc Liên hiệp châu Âu (EU). Tuy nhiên, cũng theo quy định trên, một số loại xe dưới đây không bắt buộc phải trang bị thiết bị giám sát: - Xe chở khách theo tuyến có chiều dài tuyến không lớn hơn 50 km; - Xe có vận tốc lớn nhất không lớn hơn 40 km/h; - Xe vận chuyển vì mục đích nhân đạo, xe cứu thương, xe cứu hộ, xe cứu hỏa; - Xe phục vụ mục đích an ninh, quốc phòng; - Xe chạy thử phục vụ nghiên cứu, phát triển mẫu xe mới. “Thiết kế, chế tạo hộp đen cho ô tô” Trang: 5 GVHD: PGS-TS Đỗ Văn Dũng HVTH: Huỳnh Trung Đức Thiết bị giám sát có 2 loại chính là thiết bị giám sát cơ khí và thiết bị giám sát điện tử. Thiết bị giám sát cơ khí: Thiết bị giám sát cơ khí có kết cấu giống như một chiếc đồng hồ.

Bộ phận chính của loại thiết bị này gồm một tấm giấy hình tròn (đĩa giấy) có thể quay theo trục đồng hồ thời gian, một đầu ghi có khả năng dịch chuyển trong phạm vi đĩa giấy; Độ dịch chuyển của đầu ghi tùy thuộc vào tốc độ chạy xe. Khi đĩa giấy quay hết một vòng thì tương đương với một khoảng thời gian là 24 giờ. Việc kiểm chuNn và niêm phong đối với thiết bị này được thực hiện 2 năm một lần. Ngoài ra, khi có sự thay đổi về cỡ lốp hoặc tiến hành sửa chữa các bộ phận khác có liên quan tới thông số đầu vào của thiết bị thì đều phải kiểm chuNn lại.

Thiết bị giám sát bằng cơ khí. Nhược điểm cơ bản của loại thiết bị này dễ bị làm sai lệch các thông tin hiển thị so với thực tế. Một số cách thức làm sai lệch kết quả ghi hay được lái xe áp dụng như: làm cong thanh gắn đầu ghi hoặc đặt một vật mềm cản trở khả năng dịch chuyển của đầu ghi nhằm giảm bớt tốc độ ghi trên giấy; làm sai lệch điện áp cấp cho đồng hồ để thay đổi về thời gian; tráo đổi đĩa giấy khác… Ngoài ra, việc lưu trữ, tra cứu dữ liệu chạy xe khi cần thiết cũng rất khó khăn và tốn nhiều thời gian. “Thiết kế, chế tạo hộp đen cho ô tô” Trang: 6 GVHD: PGS-TS Đỗ Văn Dũng HVTH: Huỳnh Trung Đức b.

Thiết bị giám sát điện tử: Ngày nay, trên hầu hết các xe lưu hành ở châu Âu đều lắp thiết bị giám sát điện tử. Với loại thiết bị này, về cơ bản đã loại trừ được các nhược điểm nêu ở trên của loại thiết bị giám sát cơ khí. Theo Quy định EEC 561/2006 có hiệu lực thi hành từ ngày 1-5-2006 thì tất cả các xe thuộc đối tượng phải trang bị thiết bị giám sát, khi đăng ký lưu hành mới đều phải lắp loại thiết bị giám sát điện tử; Loại thiết bị này phải có khả năng lưu trữ được thông tin của tối thiểu 365 ngày và cho phép kết xuất dữ liệu theo yêu cầu quản lý. Các thông tin chính được lưu trữ trong thiết bị giám sát gồm: Ngày sản xuất của thiết bị và của đầu cảm biến tốc độ; Số khung/số nhận dạng (VIN) của xe ô tô; Các bộ phận an toàn; Các sự cố đặc biệt như: quá số vòng quay, các lần làm sửa đổi số liệu; Thống kê các lỗi trong thiết bị hoặc trong thẻ truy cập cấp cho lái xe; Nhận dạng người lái và việc vận hành xe của người lái (thời gian lái, nghỉ, dừng…); Tốc độ chạy xe; Quãng đường chạy xe; Thông tin về cơ sở sửa chữa và các lần hiệu chỉnh thiết bị; Thông tin về các lần bị kiểm tra, kết xuất dữ liệu.

Một số yêu cầu chính về kỹ thuật đối với thiết bị giám sát như: - Có thể chỉnh đặt được giờ theo giờ gốc quốc tế; - Việc tự chỉnh lại thời gian chỉ cho phép tối đa là 1 phút/mỗi tuần. Trường hợp cần điều chỉnh lớn hơn mức trên thì phải đưa tới cơ sở hiệu chỉnh được cơ quan có thNm quyền đánh giá công nhận; “Thiết kế, chế tạo hộp đen cho ô tô” Trang: 7 GVHD: PGS-TS Đỗ Văn Dũng HVTH: Huỳnh Trung Đức Hình 2. Thiết bị giám sát điện tử. Hãng General Motors đã dùng thiết bị ghi dữ liệu (gọi là EDR) vào những năm 1990.

Đặc trưng của việc ghi dữ liệu này là định vị vị trí hành khách trên xe giống như hộp đen của máy bay. Thiết bị EDR ghi thông tin về hệ thống túi khí và dữ liệu khác có liên quan đến tai nạn xe. Thông tin được ghi có thể thay đổi, nhưng thông thường thì ghi lại tốc độ xe trước khi xảy ra tai nạn, ghi lại quá trình phanh và vị trí bướm ga. Từ năm 1998, tập đoàn General Motor cùng với tập đoàn Vetronix và cơ quan an toàn giao thông quốc tế (NHTSA) đã đồng ý phối hợp thành lập bộ phận tìm lại dữ liệu.

Gần đây, Vetronix đã đưa ra hệ thống tìm lại dữ liệu đụng xe (CDR) và đang làm giấy chứng nhận sử dụng. “Thiết kế, chế tạo hộp đen cho ô tô” Trang: 8 GVHD: PGS-TS Đỗ Văn Dũng HVTH: Huỳnh Trung Đức Ở thời điểm này, khoảng 95% xe GM dùng hệ thống tìm lại dữ liệu. Mặc dù dữ liệu này có thể không có giá trị trên tất cả các xe, nhưng hầu hết chúng có ích như một bộ phận chứng cứ để đánh giá trong việc tìm lại tình hình xảy ra tai nạn. Sơ đồ hệ thống tìm lại dữ liệu đụng xe CDR của Vetronix “Thiết kế, chế tạo hộp đen cho ô tô” Trang: 9 GVHD: PGS-TS Đỗ Văn Dũng HVTH: Huỳnh Trung Đức Hiện nay, các loại hộp đen được chế tạo ngày càng nhiều nhằm phục vụ tốt cho việc quản lý, điều hành của các nước và được bán ra thị trường thế giới.

Các tính năng kinh tế kỹ thuật rất tốt phù hợp với mục đích, yêu cầu và luật định. Các nước đã sản xuất như: Thái Lan, Trung Quốc, Nhật, Mỹ, Úc, … Các hộp đen của họ sản xuất ra với mục đích chính là góp phần làm giảm thiểu số lần tai nạn, góp phần thúc đNy nền kinh tế của đất nước họ phát triển. Chẳng hạn cách hành xử hộp đen của hãng GM: dữ liệu sẽ được ghi trong khoảng 20 giây khi có tai nạn xảy ra (thường 10 giây trước khi đụng và 10 giây sau khi đụng). Ngoài ra, hộp đen còn ghi lại sự thay đổi vận tốc xe như khi xe giảm tốc đột ngột mà không bị đụng thì được ghi lại hoặc sẽ được xóa trong bộ nhớ sau khi khởi động lại 250 lần (khoảng 60 ngày chạy thông thường).

Dữ liệu sẽ được ghi lại như sau: − Tốc độ xe (5 giây trước khi đụng). − Tình trạng phanh (5 giây trước khi đụng). − Trạng thái công tắc dây đai của tài xế (mở/tắt). − Tình trạng túi khí của khách (làm việc/không làm việc).

− Thời gian từ xe đụng đến khi túi khí làm việc. − Vị trí bướm ga (5 giây trước khi đụng). − Trạng thái đèn báo SIR (mở/tắt). − Thời gian từ xe đụng đến thời gian thay đổi vận tốc lớn nhất.

− Đếm chu trình đánh lửa vào lúc điều tra. “Thiết kế, chế tạo hộp đen cho ô tô” Trang: 10 GVHD: PGS-TS Đỗ Văn Dũng HVTH: Huỳnh Trung Đức Sau đây là mô hình sử dụng hộp đen ô tô ở nước Anh sẽ áp dụng vào năm 2013: Hình 2. Hộp đen ôtô ở Anh sẽ áp dụng vào năm 2013. Hộp đen ôtô sẽ theo dõi mỗi quãng đường đi và ghi lại tốc độ vượt mức cho phép.

Những mẫu xe được gắn hệ thống hộp đen này sẽ sinh ra một xung chỉ rõ vị trí, tốc độ và hướng di chuyển của xe. Các tài xế sẽ phải cNn trọng trong mỗi bước di chuyển của mình vì lúc đó hộp đen sẽ là “nhân chứng” không thể chối cãi. Ngoài ra, tại Hàn Quốc việc gia tăng số lượng taxi được gắn thiết bị ghi hình hay hộp đen đã gây nên các cuộc tranh luận về việc xâm phạm đời tư. Hộp đen sẽ giúp phòng chống tội phạm liên quan đến taxi và được dùng làm bằng chứng trong các vụ tai nạn giao thông.

Trong quá khứ, taxi đã từng được gắn một chiếc hộp đen ghi lại nhật ký hành trình đơn giản của xe nhưng đây là lần đầu tiên thiết bị ghi hình CCTV được sử dụng cho taxi. Về bản chất, hộp đen là máy/thiết bị ghi tự động và cấu trúc bên “Thiết kế, chế tạo hộp đen cho ô tô” Trang: 11 GVHD: PGS-TS Đỗ Văn Dũng HVTH: Huỳnh Trung Đức trong của nó thường được giữ bí mật. Hộp đen taxi là thiết bị ghi nhận diễn biến hành trình của xe. Nó không chỉ có tác dụng ghi hình giống như CCTV (hệ thống mạch kín) mà nó còn có tác dụng lưu giữ phần ghi dữ liệu tai nạn và dữ liệu ghi âm.
