Tổng quan về giáo trình

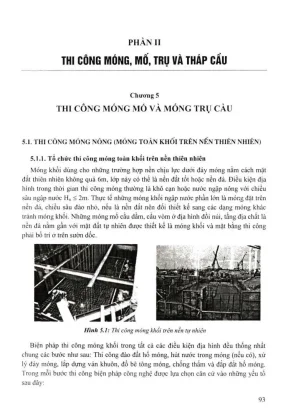

Giáo trình Thi Công Móng Mố Trụ Tháp Cầu (Phần II: Thi công móng, mố, trụ và tháp cầu) là tài liệu học thuật chuyên ngành thuộc chương trình đào tạo Kỹ sư Xây dựng Công trình Giao thông (chuyên ngành Cầu - Hầm), Công trình Thủy và Địa kỹ thuật Công trình ở bậc đại học và sau đại học. Học phần giữ vị trí then chốt trong khối kiến thức chuyên nghiệp, kết nối lý thuyết cơ học đất, nền móng, kết cấu bê tông cốt thép với kỹ thuật tổ chức thi công thực địa.

Mục tiêu học tập của giáo trình nhằm trang bị cho người học hệ thống kiến thức toàn diện về công nghệ thi công kết cấu phần dưới công trình cầu. Sau khi hoàn thành học phần, người học có khả năng:

  • Phân tích điều kiện địa hình, địa chất, thủy văn để lựa chọn biện pháp thi công móng nông và móng cọc phù hợp.
  • Tính toán khối lượng đất đào đắp, lưu lượng thấm, công suất máy bơm hạ mực nước ngầm và năng suất thiết bị cấp vữa bê tông.
  • Lập hồ sơ thiết kế tổ chức thi công, thiết kế biện pháp thi công chỉ đạo và bố trí mặt bằng công trường.
  • Kiểm soát quy trình kỹ thuật đúc cọc, đóng cọc, xử lý đáy móng và kiểm soát chất lượng bê tông khối lớn.

Cấu trúc giáo trình tiếp cận theo logic thực thi công trình: từ phân loại kết cấu móng, công tác chuẩn bị mặt bằng, đào đất, gia cố vách, ngăn nước, xử lý nền đến công tác chế tạo và thi công kết cấu chịu lực chính. Điểm đặc thù của tài liệu là tính thực chứng cao, mọi quy trình đều gắn liền với thông số định lượng, sơ đồ công nghệ liên hoàn và phương pháp tính toán cơ học - thủy lực cụ thể.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Nội dung trọng tâm của tài liệu tập trung vào Chương 5: Thi công móng mố và móng trụ cầu, phân định thành hai khối chuyên đề kỹ thuật chính:

[Đào Đất & Gia Cố Vách]  [Thoát Nước & Đổ Bê Tông]     [Chế Tạo & Dưỡng Hộ]     [Thiết Bị Đóng & Hạ Cọc]
- Đào trần không chống   - Hút nước trực tiếp         - Cọc vuông bãi đúc      - Giá búa & khung dẫn
- Vách cọc thép H300     - Kim lọc D60-80mm           - Cọc ly tâm D40-200cm   - Chụp đầu cọc & cọc dẫn
- Thùng chụp + vành khăn - Bê tông bệ móng            - Móc cẩu 0.207L/0.315L  - Búa rơi & búa đơn động
- Nổ mìn phá đá nền      - Mạch ngừng & bảo dưỡng     - Dưỡng nhiệt 70-80°C    - Búa Menck MRBS 7000 SL

  1. Thi công móng nông (móng toàn khối trên nền thiên nhiên):

    • Phạm vi áp dụng: Tầng đất chịu lực nằm cách mặt đất tự nhiên không quá 6m, lớp chịu lực là đất tốt hoặc nền đá; điều kiện thi công khô cạn hoặc ngập nông với chiều sâu ngập nước $H_n < 2\text{m}$.
    • Quy trình tổ chức thi công 6 bước: $$\text{San tạo mặt bằng} \rightarrow \text{Đào hố móng} \rightarrow \text{Xử lý đáy móng} \rightarrow \text{Đổ bê tông bệ} \rightarrow \text{Bảo dưỡng} \rightarrow \text{Đắp đất hố móng}$$
    • Công tác đào hố móng trên cạn: Đào trần không chống vách áp dụng cho đất khô/ít ẩm, chiều sâu tối đa 3m, mái dốc $1:0.75 \div 1:1$, tải trọng tạm thời đặt cách mép hố $\ge 1.0\text{m}$. Đào có chống vách áp dụng khi hố sâu $> 3\text{m}$ hoặc đất yếu cát chảy, sử dụng cọc thép chữ H số hiệu 300 hạ bằng búa rung kết hợp ván lát ngang dày $d \ge 4\text{cm}$ nhô cao hơn mặt đất 0.25m.
    • Công tác đào hố móng ngập nước: Sử dụng vòng vây đất đá kết hợp cọc ván gỗ 1-2 lớp hoặc thùng chụp thép đổ lớp bê tông vành khăn bằng phương pháp rút ống thẳng đứng; kết hợp thiết bị xói hút khí động (ống hút $\phi 100 \div 250\text{mm}$, góc thổi khí $20^\circ \div 25^\circ$, áp lực bơm 90m, lưu lượng $90\text{m}^3/\text{h}$) hoặc máy hút thủy lực (áp lực $1.0 \div 1.5\text{MPa}$, lưu lượng $150\text{m}^3/\text{h}$) và lồng hút đá kích cỡ $10 \div 25\text{cm}$.
    • Kỹ thuật nổ mìn phá đá hố móng: Phân tích 3 vùng tác dụng nổ (vùng nén, vùng phá rời, vùng chấn động); phân loại thuốc nổ công nghiệp (TNT, Amonit, Dynamit); cơ cấu kích nổ qua kíp đốt/kíp điện, dây cháy chậm ($5 \div 6\text{mm}$) và dây dẫn nổ ($v = 7000\text{m/s}$); áp dụng phương pháp nổ ốp và nổ lỗ nhỏ.

  2. Kỹ thuật hút nước và hạ mực nước ngầm:

    • Hút trực tiếp: Tính lưu lượng thấm $Q = K \cdot q \cdot H_n \cdot U$ hoặc tính gần đúng theo loại đất (cát mịn: $0.05 \div 0.16\text{m}^3/\text{h}\cdot\text{m}^2$; đá nứt nẻ: $0.15 \div 0.25\text{m}^3/\text{h}\cdot\text{m}^2$). Sử dụng máy bơm hút $10 \div 25\text{m}^3/\text{h}$ hoặc máy bơm ly tâm $60 \div 130\text{m}^3/\text{h}$.
    • Hạ mực nước ngầm bằng kim lọc: Sử dụng ống kim lọc $\phi 60 \div 80\text{mm}$ dài 1.7m cắm sâu bằng xói rửa, cách mép hố $1.0 \div 1.5\text{m}$, sâu hơn đáy móng $0.9 \div 1.2\text{m}$, cự ly ống $0.8 \div 1.6\text{m}$, hút sâu tới 25m đối với đất hạt nhỏ/bùn nhão ($k = 2 \div 3$).

  3. Xử lý đáy móng và đổ bê tông bệ:

    • Xử lý nền đất: Chừa 0.5m đào thủ công giữ nguyên thổ; đệm dăm cát dày 15cm hoặc vữa bê tông mác thấp dày 10cm. Xử lý nền đá: Tẩy lớp phong hóa 0.5m, khoan neo chống trượt $\phi 42\text{mm}$, sâu 50cm, lưới ô $50\times50\text{cm}$, cắm thép gờ $\phi 32\text{mm}$ dài 100cm nhồi vữa $1:2$, láng phẳng bê tông 10cm.
    • Công nghệ bê tông: Ván khuôn tấm định hình cao $0.7 \div 1.0\text{m}$, dài 2m; phân khối đổ $\ge 50\text{m}^2$, mạch ngừng ngang xử lý bằng cách cấy đá dăm $6 \div 8\text{cm}$ cự ly $25\times25\text{cm}$; cấp vữa qua xe Mix, máy bơm (bơm xa 200m, cao 30m), máng nghiêng, thùng chứa $0.5 \div 1.0\text{m}^3$ hoặc ống vòi voi giảm chiều cao rơi $\le 1.5\text{m}$; đầm từng lớp 30cm; bảo dưỡng ẩm 7 ngày đêm; dỡ ván khuôn khi đạt $2.5\text{MPa}$; đắp đất từng lớp 0.2m khi kết cấu vượt cao hơn mặt đất $\ge 1.0\text{m}$.

  4. Thi công móng cọc chế tạo sẵn:

    • Phân loại cọc đặc ($35\times35\text{cm}$ dài đến 30m; $40\times40\text{cm}$ dài đến 36m; $45\times45\text{cm}$ dài đến 40m, chia đốt $\le 12\text{m}$) và cọc ống ly tâm ($\phi 40 \div 200\text{cm}$).
    • Công nghệ bãi đúc: Cốt thép chủ gồm 8 thanh $\phi 18 \div \phi 25$, đai $\phi 6$ vuông hoặc xoắn, lưới đầu cọc $5\times5\text{cm}$; móc cẩu xếp nâng đặt tại $0.207L$, móc cẩu dựng đặt tại $0.315L$.
    • Công nghệ quay ly tâm cọc ống: Tốc độ tăng dần $90 \rightarrow 130 \rightarrow 180 \rightarrow 280\text{ vòng/phút}$ trong $15 \div 20\text{ phút}$, ép thoát 30% nước; dưỡng hộ nhiệt bằng hơi nước $70 \div 80^\circ\text{C}$ trong $10 \div 12\text{ giờ}$.
    • Thiết bị thi công cọc: Giá búa (dàn, cột, tự hành), khung dẫn hướng, chụp đầu cọc gỗ đệm, cọc dẫn; búa trọng lực ($100 \div 5000\text{kg}$, rơi $1.5 \div 4\text{m}$) và búa hơi đơn động ("con cừu" nặng $1.8 \div 8.2\text{ tấn}$, model lớn như Menck MRBS 7000 SL búa nặng 80 tấn, độ cao rơi $1.37 \div 1.5\text{m}$).

Kiến thức nền tảng được xây dựng

Giáo trình tích hợp và củng cố các nguyên lý nền tảng:

  • Cơ học đất và nền móng: Trạng thái ứng suất nguyên thổ, hệ số tơi xốp của đất đào, góc ma sát trong bão hòa nước, cơ chế ổn định mái dốc hố đào và sức kháng mũi/thành cọc.
  • Thủy lực ngầm: Định luật Darcy, mô hình dòng thấm vào hố móng, cơ sở lý thuyết giếng hoàn chỉnh/không hoàn chỉnh trong tính toán bán kính ảnh hưởng $R = 1.95 S \sqrt{H \cdot k}$.
  • Cơ học kết cấu và Bê tông cốt thép: Sơ đồ dầm mút thừa chịu tải trọng bản thân khi treo cẩu cọc, cơ chế truyền lực xung kích đầu cọc, ứng suất nhiệt thủy hóa và biến dạng co ngót của khối đổ bê tông.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Lập sơ đồ dây chuyền thi công; tính toán chọn máy đào gầu nghịch, gầu ngoạm, xe tự đổ; tính toán công suất thiết bị trộn và bơm bê tông; xác định tọa độ và sơ đồ đóng cọc so le mối nối.
  • Kỹ năng phân tích (Analytical skills): Đánh giá rủi ro địa chất thủy văn (cát chảy, sụt trượt ta luy, thấm đáy hố); phân tích hiệu quả kinh tế - kỹ thuật giữa đào trần và đào có chống vách; tính toán thông số nổ phá mìn an toàn.
  • Kỹ năng thực hành nghề nghiệp (Practical competencies): Đọc và lập bản vẽ biện pháp thi công chỉ đạo; tổ chức nghiệm thu cao độ đáy móng; xử lý mạch ngừng thi công bê tông khối lớn; điều hành thiết bị giá búa đóng cọc trên sàn đạo hoặc hệ phao nổi.

Phương pháp giảng dạy và học tập

Giáo trình được thiết kế phục vụ phương pháp giảng dạy tích hợp giữa thuyết giảng lý thuyết công nghệ và giải quyết bài toán kỹ thuật hiện trường:

[Cơ Sở Lý Thuyết & Công Thức]  [Mô Hình Hóa Công Nghệ]         [Bài Tập Lập Biện Pháp]
- Công thức thấm Q = K·q·H·U   - Sơ đồ máy đào gầu nghịch      - Tính hệ kim lọc hạ nước ngầm
- Bán kính ảnh hưởng R         - Quy trình quay ly tâm         - Lập bản vẽ thi công chỉ đạo
- Vị trí cẩu cọc 0.207L/0.315L - Sơ đồ búa hơi đơn động        - Tính chọn năng suất trạm trộn
  • Tiếp cận sư phạm (Pedagogical Approach): Kết hợp chặt chẽ giữa phân tích nguyên lý cơ học với hình vẽ kỹ thuật mô tả sơ đồ công nghệ. Việc giảng dạy không dừng lại ở mô tả quy trình mà đi sâu vào bản chất động học của thiết bị (như nguyên lý van phân phối 3 chạc của búa hơi đơn động, chuyển động ly tâm ép vữa bê tông).
  • Bài tập và Case Studies:
    • Case study 1: Thiết kế biện pháp thi công hố móng trụ cầu nằm trong dòng chảy có chiều sâu nước ngập $H_n > 2\text{m}$, so sánh phương án vòng vây cọc ván đôi nhồi sét và phương án thùng chụp bê tông vành khăn.
    • Case study 2: Tính toán hệ thống giếng kim lọc hạ mực nước ngầm cho hố móng mố cầu trên nền cát pha sét có mực nước ngầm cao hơn đáy móng 4m.
    • Bài toán cẩu lắp: Xác lập biểu đồ mômen uốn của thân cọc bê tông $40\times40\text{cm}$ dài 12m để chứng minh tính tối ưu của vị trí móc cẩu tại $0.207L$ và $0.315L$.
  • Phương pháp đánh giá (Assessment):
    • Đánh giá quá trình: Các bài tập tính toán thông số máy móc (thể tích gầu đào, năng suất máy bơm, lực xung kích của búa).
    • Đồ án môn học: Lập hồ sơ thiết kế tổ chức thi công móng mố/trụ cho một công trình cầu cụ thể (bao gồm thuyết minh và bản vẽ biện pháp thi công chỉ đạo).
    • Đánh giá kết thúc học phần: Thi tự luận kiểm tra khả năng phân tích sự cố thi công và đề xuất quy trình kỹ thuật.
  • Hướng dẫn tự học: Sinh viên sử dụng tài liệu để tra cứu bảng thông số hệ số thấm $k$ của các loại đất, tham chiếu định mức dung tích búa và các tiêu chuẩn nghiệm thu bê tông lót, cốt thép chờ và độ chối của cọc.

Điểm nổi bật và cập nhật

Nội dung giáo trình phản ánh các bước phát triển kỹ thuật trong xây dựng cầu hiện đại:

Hạng mục công nghệ Giải pháp truyền thống Cập nhật trong giáo trình
Đào móng ngập nước Đào thủ công trong thùng chìm Máy xói hút khí động thổi hơi ép và máy xói hút thủy lực áp lực $1.5\text{MPa}$
Gia cố thành vách Ván cừ gỗ đóng tay Cọc thép hình chữ H số hiệu 300 hạ bằng búa rung kết hợp hệ văng chống định hình
Sản xuất cọc móng Đúc cọc đặc thủ công tại bãi Công nghệ quay ly tâm 4 cấp tốc độ ($90 \to 280\text{ rpm}$) và dưỡng hộ hơi nước nóng $70 \div 80^\circ\text{C}$
Thiết bị đóng cọc Búa rơi tự do nâng tời Búa hơi đơn động tự động hóa phân phối khí nén, tải trọng búa xung kích lớn (Menck MRBS 7000 SL)
Bơm vữa bê tông Vận chuyển thủ công, đổ trực tiếp Bơm bê tông áp lực cao (tầm xa 200m, cao 30m) kết hợp ống vòi voi hạn chế rơi tự do $\le 1.5\text{m}$

Tài liệu kết nối trực tiếp với các tiêu chuẩn xây dựng hiện hành và dẫn xuất công thức tính toán từ các tài liệu kinh điển chuyên ngành như "Thi công móng mố trụ cầu" (NXB Xây dựng 2005), bảo đảm tính chuẩn xác và khả năng ứng dụng thực tế tại các công trường cầu đường.

Đối tượng sử dụng giáo trình

  • Sinh viên đại học: Sinh viên năm thứ 3 và năm thứ 4 các ngành Kỹ thuật Xây dựng Công trình Giao thông, Kỹ thuật Xây dựng Dân dụng và Công nghiệp, Công trình Thủy. Tài liệu là giáo trình chính cho học phần Thi công cầu 1 và Đồ án Thi công cầu.
  • Học viên cao học: Học viên chuyên ngành Xây dựng Cầu Hầm sử dụng làm tài liệu tham khảo cho các chuyên đề chuyên sâu về công nghệ thi công nền móng công trình ngập nước và xử lý địa kỹ thuật phức tạp.
  • Điều kiện tiên quyết: Người học cần hoàn thành các học phần: Cơ học đất, Địa chất công trình, Vật liệu xây dựng, Thủy lực - Thủy văn công trình, Kết cấu bê tông cốt thép.
  • Giảng viên và kỹ sư thực hành: Giảng viên dùng làm khung bài giảng và đề tài đồ án; kỹ sư thiết kế biện pháp thi công, tư vấn giám sát và chỉ huy trưởng công trình sử dụng làm sổ tay tra cứu quy trình công nghệ, thông số máy móc và tiêu chuẩn nghiệm thu tại hiện trường.

Câu hỏi thường gặp

1. Giáo trình này phân loại và xử lý móng nông trong điều kiện ngập nước như thế nào?

Giáo trình quy định móng nông toàn khối chỉ áp dụng khi lớp đất chịu lực nằm cách mặt đất không quá 6m và chiều sâu ngập nước $H_n < 2\text{m}$. Nếu ngập nước trên nền đất, giáo trình khuyến cáo chuyển sang phương án móng cọc hoặc móng giếng chìm để tránh phá hoại cấu trúc nguyên thổ của nền đất. Móng khối ngập nước chỉ thi công khi đặt trực tiếp trên nền đá, kết hợp đắp đập dẫn dòng, dùng vòng vây đất/gỗ hoặc thùng chụp ngăn nước đổ bê tông vành khăn.

2. Tại sao cọc bê tông cốt thép đúc sẵn phải bố trí móc cẩu tại các vị trí $0.207L$ và $0.315L$?

Đây là các vị trí tối ưu hóa phân bố mômen uốn theo sơ đồ cơ học dầm mút thừa nhằm triệt tiêu chênh lệch ứng suất:

  • Vị trí $0.207L$ (tính từ hai đầu cọc) dùng khi cẩu nâng và xếp bãi: Làm cho giá trị tuyệt đối của mômen uốn tại điểm treo cân bằng với mômen uốn tại giữa nhịp cọc ($|M_{\text{treo}}| = |M_{\text{nhịp}}|$).
  • Vị trí $0.315L$ (tính từ mũi cọc) dùng khi cẩu dựng cọc vào giá búa: Làm cho mômen âm tại điểm treo cân bằng với mômen dương lớn nhất ở thân cọc khi mũi cọc tì trên mặt đất.

3. Phương pháp hạ mực nước ngầm bằng hệ thống kim lọc hoạt động theo nguyên lý nào và áp dụng khi nào?

Phương pháp sử dụng các ống kim lọc $\phi 60 \div 80\text{mm}$ (dài 1.7m) cắm sâu quanh hố móng bằng xói rửa, nối về ống góp $\phi 75 \div 125\text{mm}$ và trạm bơm chân không. Hệ thống tạo đường cong hạ thấp mực nước ngầm cục bộ sâu tới 25m mà không làm xói trôi hạt mịn hay phá vỡ cấu trúc đất đáy móng. Biện pháp áp dụng hiệu quả cho đất có cỡ hạt nhỏ, bùn nhão và phù sa có hệ số thấm $k = 2 \div 3$.

4. Khi quá trình đổ bê tông bệ móng khối lớn bị gián đoạn bất khả kháng thì quy trình xử lý kỹ thuật diễn ra như thế nào?

  • Nếu thời gian dừng $< 30\text{ phút}$: Nhanh chóng đầm lại vữa và tiếp tục đổ.
  • Nếu thời gian dừng $> 30\text{ phút}$ (hình thành mạch ngừng thi công): Phải tạo mui luyện dốc thoát nước ra mép ván khuôn, cấy đá dăm kích cỡ $6 \div 8\text{cm}$ (đã rửa sạch) lên bề mặt với cự ly $25\times25\text{cm}$ để tạo nhám, che phủ tránh mưa; dừng thi công chờ cho đến khi bê tông đạt cường độ tối thiểu $1.2\text{MPa}$ mới được tiếp tục đổ đợt sau.

5. Sự khác biệt căn bản giữa búa trọng lực và búa hơi đơn động trong công tác đóng cọc là gì?

  • Búa trọng lực: Nâng quả búa ($100 \div 5000\text{kg}$) bằng tời cơ khí rồi thả rơi tự do từ độ cao $1.5 \div 4\text{m}$; năng suất thấp, năng lượng xung kích không ổn định, dùng cho cọc nhỏ hoặc cọc thử.
  • Búa hơi đơn động: Dùng áp lực hơi nước hoặc khí nén qua van phân phối để đẩy xi lanh ("con cừu" nặng $1.8 \div 8.2\text{ tấn}$, thậm chí 80 tấn) đi lên tạo thế năng, sau đó thả rơi tự do sinh công đóng cọc; chiều cao rơi khống chế tự động $1.37 \div 1.5\text{m}$, tần số đập cao và ổn định, chuyên dùng cho cọc BTCT lớn và nặng.

Kết luận

Giáo trình Thi Công Móng Mố Trụ Tháp Cầu (Phần II - Chương 5) cung cấp hệ thống tri thức kỹ thuật chuẩn mực về thi công kết cấu hạ tầng công trình cầu. Nội dung gắn kết chặt chẽ giữa cơ sở cơ học giải tích, tiêu chuẩn quy phạm và công nghệ cơ giới hóa thi công thực tế.

Lộ trình học tập đề xuất: Nắm vững các bước tổ chức hố đào và thoát nước móng nông $\rightarrow$ Thực hành tính toán thủy lực kim lọc và chọn máy $\rightarrow$ Nghiên cứu công nghệ đúc và hạ cọc đúc sẵn $\rightarrow$ Hoàn thành đồ án môn học thiết kế biện pháp thi công chỉ đạo. Học viên có thể kết hợp nghiên cứu các tài liệu tham khảo bổ trợ về máy xây dựng, quy trình thí nghiệm thử động cọc (PDA) và các tiêu chuẩn thi công cầu hiện hành.
