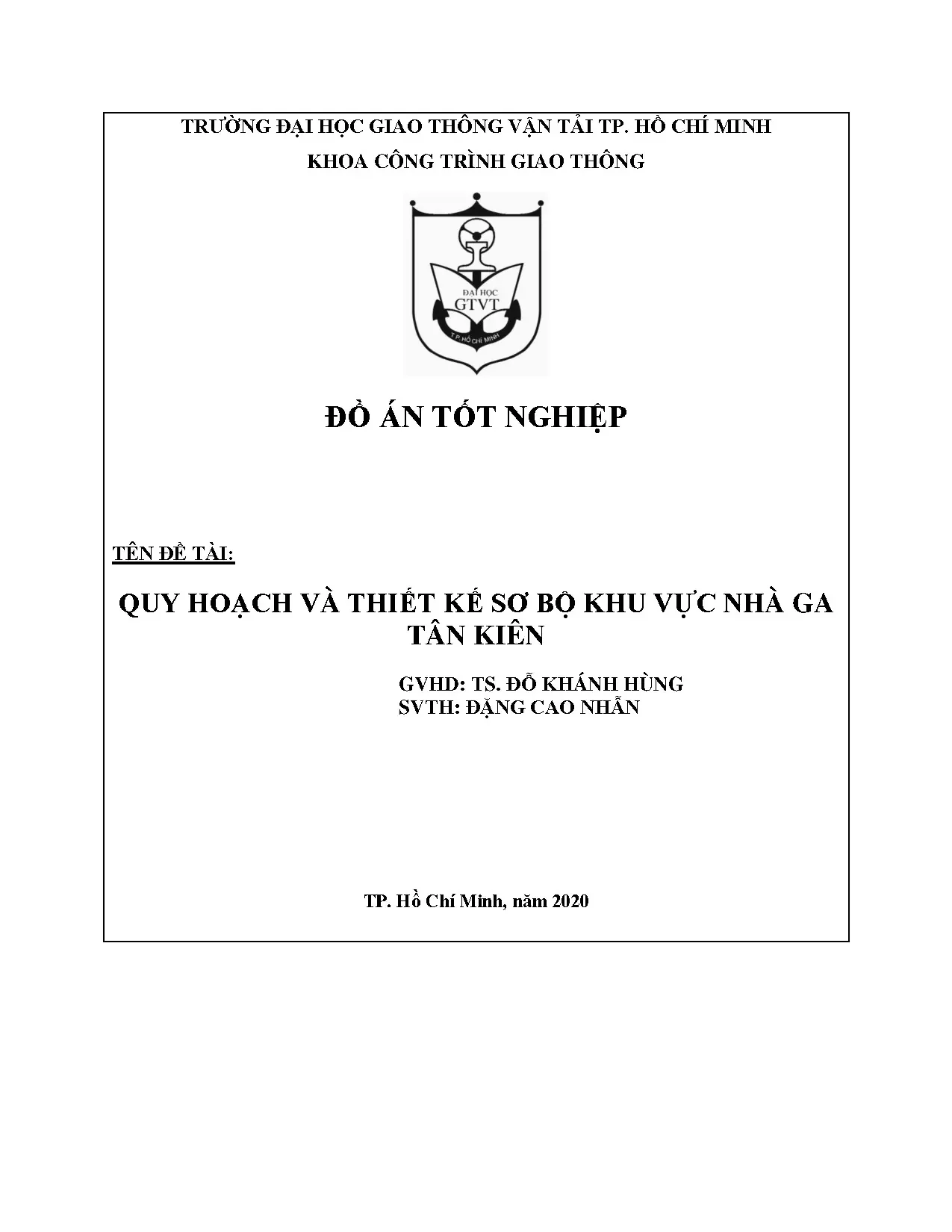

Tài liệu Kỹ thuật: Tài liệu kỹ thuật xây dựng công trình giao thông quy

Tài liệu kỹ thuật quy hoạch và thiết kế sơ bộ khu vực nhà ga Tân Kiên. Hướng dẫn chi tiết về xây dựng công trình giao thông hiện đại và tiêu chuẩn.

• Tác giả: Đặng Cao Nhân
• Người hướng dẫn: TS. Đỗ Khánh Hùng
• Trường học: Trường Đại Học Giao Thông Vận Tải Tp. Hồ Chí Minh
• Chuyên ngành: Công Trình Giao Thông
• Đề tài: Quy Hoạch Và Thiết Kế Sơ Bộ Khu Vực Nhà Ga Tân Kiên
• Loại tài liệu: Đồ Án Tốt Nghiệp
• Năm xuất bản: 2020
• Địa điểm: Tp. Hồ Chí Minh

Tóm tắt

I. Tổng quan về tài liệu kỹ thuật xây dựng công trình

Tài liệu kỹ thuật xây dựng công trình là những tài liệu thiết yếu trong quá trình quy hoạch, thiết kế và thi công các dự án giao thông. Những tài liệu này bao gồm các bản vẽ kỹ thuật, thông số kỹ thuật, tiêu chuẩn xây dựng và các quy định liên quan. Tài liệu tham khảo từ đồ án tốt nghiệp về "Quy hoạch và thiết kế sơ bộ khu vực nhà ga Tân Kiên" cho thấy tầm quan trọng của việc chuẩn bị tài liệu kỹ thuật xây dựng công trình chi tiết. Các tài liệu này cung cấp cơ sở khoa học để đảm bảo an toàn, chất lượng và tuân thủ các tiêu chuẩn quốc tế. Việc nắm vững nội dung của tài liệu kỹ thuật giúp các kỹ sư, kiến trúc sư và nhà thầu thực hiện công trình một cách hiệu quả và chính xác.

1.1. Khái niệm và vai trò của tài liệu kỹ thuật

Tài liệu kỹ thuật xây dựng công trình là những bộ tài liệu chứa đựng thông tin chi tiết về cấu trúc, kích thước, vật liệu và quy trình thi công. Vai trò chính của tài liệu kỹ thuật là hướng dẫn cho đội ngũ thi công thực hiện công trình theo đúng thiết kế ban đầu. Những tài liệu này cũng giúp kiểm soát chất lượng, đảm bảo an toàn lao động và tuân thủ các quy định về bảo vệ môi trường. Đồ án tốt nghiệp về nhà ga Tân Kiên minh chứng rõ ràng tầm quan trọng của tài liệu kỹ thuật chi tiết trong các dự án giao thông lớn.

1.2. Cấu trúc và thành phần chính của tài liệu

Tài liệu kỹ thuật xây dựng công trình thường bao gồm các phần chính: tổng quan dự án, điều kiện tự nhiên, quy hoạch sử dụng đất, thiết kế kỹ thuật chi tiết, công nghệ thi công, an toàn lao động và bảo vệ môi trường. Mỗi phần trong tài liệu kỹ thuật cung cấp thông tin cụ thể và chi tiết cần thiết cho từng giai đoạn triển khai công trình. Các bản vẽ kỹ thuật, sơ đồ chi tiết, bảng tính toán và tiêu chuẩn kỹ thuật là những thành phần không thể thiếu.

II. Tiêu chuẩn và quy chuẩn trong tài liệu kỹ thuật

Tiêu chuẩn kỹ thuật xây dựng công trình đóng vai trò quan trọng trong việc đảm bảo chất lượng và an toàn của các công trình. Các tiêu chuẩn trong nước và tiêu chuẩn nước ngoài cùng được áp dụng trong tài liệu kỹ thuật xây dựng công trình hiện đại. Những tiêu chuẩn này bao gồm các yêu cầu về vật liệu xây dựng, kích thước công trình, tính toán kết cấu và các quy trình thi công. Đồ án thiết kế nhà ga Tân Kiên cho thấy việc áp dụng các tiêu chuẩn kỹ thuật quốc tế trong thiết kế ga đường sắt tốc độ cao. Việc tuân thủ các tiêu chuẩn kỹ thuật được nêu rõ trong tài liệu kỹ thuật giúp đảm bảo công trình đạt chất lượng cao và bền vững.

2.1. Tiêu chuẩn trong nước và quốc tế

Tài liệu kỹ thuật xây dựng công trình phải tuân thủ các tiêu chuẩn trong nước do các bộ ngành xây dựng ban hành. Đồng thời, tiêu chuẩn nước ngoài cũng được tham khảo để đảm bảo công trình đạt chuẩn quốc tế. Các tiêu chuẩn kỹ thuật này quy định chi tiết về tải trọng, kích thước, vật liệu, phương pháp kiểm tra chất lượng và các yêu cầu kỹ thuật khác. Trong thiết kế nhà ga Tân Kiên, các tiêu chuẩn kỹ thuật quốc tế về đường sắt tốc độ cao được áp dụng toàn diện.

2.2. Các quy trình kỹ thuật trong tài liệu

Tài liệu kỹ thuật xây dựng công trình nêu rõ các quy trình kỹ thuật chi tiết từ giai đoạn chuẩn bị đến hoàn thành công trình. Các quy trình bao gồm: chuẩn bị công trường, thi công móng, dựng kết cấu, lắp các hạng mục hoàn thiện và kiểm nghiệm. Mỗi quy trình kỹ thuật được mô tả rõ ràng với các bước thực hiện, thời gian, nhân lực và vật tư cần thiết. Việc tuân theo quy trình được nêu trong tài liệu kỹ thuật là bắt buộc để đảm bảo chất lượng công trình.

III. Thiết kế kỹ thuật và tính toán kết cấu

Thiết kế kỹ thuật công trình là phần cốt lõi của tài liệu kỹ thuật xây dựng công trình, bao gồm tất cả các bản vẽ chi tiết và tính toán kết cấu. Đối với dự án nhà ga Tân Kiên, thiết kế kỹ thuật bao gồm tính toán cốt thép sàn, dầm, cột và móng cọc khoan nhồi. Tính toán kết cấu phải được thực hiện theo đúng các nguyên lý cơ học và tiêu chuẩn an toàn công trình. Thiết kế kỹ thuật cũng quy định kích thước sân ga, các đoạn di chuyển hành khách, và các thông số của ga hàng hóa. Các bản vẽ kỹ thuật trong tài liệu kỹ thuật xây dựng công trình phải rõ ràng, chính xác và đủ chi tiết để nhà thầu có thể thi công. Việc lựa chọn phương án kết cấu phù hợp là yếu tố quan trọng ảnh hưởng đến chi phí và hiệu quả của công trình.

3.1. Tính toán kết cấu và cốt thép

Tính toán kết cấu trong tài liệu kỹ thuật xây dựng công trình phải tính đến tất cả các loại tải trọng: tải trọng chết, tải trọng sống, tác động động đất, gió và các tải trọng khác. Cốt thép được tính toán để đảm bảo kết cấu có độ bền và độ cứng cần thiết. Các công thức toán học và phương pháp tính toán phải tuân theo các tiêu chuẩn kỹ thuật được thừa nhận. Đối với nhà ga Tân Kiên, tính toán cốt thép cho sàn, dầm, cột và móng được thực hiện chi tiết.

3.2. Phương án kết cấu và lựa chọn

Tài liệu kỹ thuật xây dựng công trình thường trình bày nhiều phương án kết cấu khác nhau để so sánh ưu nhược điểm. Việc lựa chọn phương án kết cấu phù hợp phụ thuộc vào điều kiện địa chất, chi phí, kỹ thuật thi công và yêu cầu công năng. Mỗi phương án cần có tính toán, bản vẽ chi tiết và so sánh kinh tế. Trong dự án nhà ga Tân Kiên, các phương án kết cấu khác nhau được đề xuất và so sánh để chọn phương án tối ưu nhất.

IV. Công nghệ thi công và an toàn lao động

Công nghệ thi công trong tài liệu kỹ thuật xây dựng công trình mô tả chi tiết các phương pháp, trình tự, thiết bị và kỹ thuật cần dùng để thi công công trình. Tài liệu kỹ thuật về công nghệ thi công nhà ga Tân Kiên bao gồm: thi công móng cọc khoan, thi công cột và dầm, thi công tường gạch và các hạng mục hoàn thiện khác. An toàn lao động là một thành phần quan trọng trong tài liệu kỹ thuật, quy định các biện pháp bảo vệ công nhân như huấn luyện, sử dụng thiết bị bảo vệ và kiểm soát rủi ro. Bảo vệ môi trường cũng được nêu rõ trong tài liệu kỹ thuật thông qua các biện pháp kiểm soát ô nhiễm không khí, tiếng ồn, nước thải và chất thải. Lịch thi công chi tiết được trình bày trong tài liệu kỹ thuật để đảm bảo tiến độ công trình.

4.1. Phương pháp thi công và trình tự thực hiện

Tài liệu kỹ thuật xây dựng công trình nêu rõ phương pháp thi công từng hạng mục công trình. Trình tự thi công nhà ga Tân Kiên bao gồm: chuẩn bị công trường, thi công móng, thi công phần thô, thi công phần thượng tầng và hoàn thiện. Mỗi phương pháp thi công phải được lựa chọn phù hợp với điều kiện địa chất, thời tiết, nhân lực và vật tư sẵn có. Trình tự thi công hợp lý giúp tối ưu hóa chi phí, thời gian và chất lượng công trình. Sơ đồ tổng quát trình tự thi công phần thô nhà ga được trình bày rõ ràng trong tài liệu kỹ thuật.

4.2. Biện pháp an toàn lao động và bảo vệ môi trường

An toàn lao động được quy định chi tiết trong tài liệu kỹ thuật xây dựng công trình thông qua huấn luyện, sử dụng thiết bị bảo vệ cá nhân và kiểm soát rủi ro. Biện pháp bảo vệ môi trường bao gồm kiểm soát ô nhiễm không khí, tiếng ồn, rung, ô nhiễm nước và chất thải. Tài liệu kỹ thuật phải nêu rõ các chỉ tiêu cho phép, thiết bị giám sát và biện pháp xử lý. Việc tuân thủ các biện pháp an toàn và bảo vệ môi trường là yêu cầu bắt buộc trong tất cả các giai đoạn thi công.

Trích đoạn nội dung tài liệu

CHƯƠNG 1. TỔNG QUAN VỀ ĐỀ TÀI NGHIÊN CỨU 1. Tính cấp thiết của đề tài Tuyến đường sắt tốc độ cao Sài Gòn - Cần Thơ là một trong những tuyến đường sắt quan trọng phục vụ chiến lược phát triển giao thông vận tải Việt Nam. Theo quyết định số 1686/QĐ-TTg : “Phê duyệt quy hoạch tổng thể phát triển giao thông vận tải đường sắt Việt Nam đến năm 2020 và tầm nhìn đến năm 2050” ngày 20 tháng 11 năm 2008 của Thủ tướng Chính phủ.

Đồng thời, xuất phát từ kinh nghiệm thế giới về phát triển đường sắt phù hợp với mô hình đô thị hạt nhân - đô thị vệ tinh là sự khẳng định cần thiết phải xây dựng tuyến đường này nhằm thúc đẩy và hỗ trợ công nghiệp hóa, hiện đại hóa giữa hai khu vực ĐBSCL – TP.HCM, phù hợp với yêu cầu bảo đảm an ninh, quốc phòng khu vực Tây Nam Bộ. Một trong những vấn đề cấp thiết khi quy hoạch xây dựng tuyến đường sắt tốc độ cao Sài Gòn - Cần Thơ đó là việc xem xét đến sự phát triển của các đô thị có ga đi qua và quy hoạch khu vực xung quanh ga nhằm thu hút hành khách tự tham gia sử dụng GTCC, hạn chế phương tiện cá nhân, giảm ùn tắc, tiết kiệm chi phí và thời gian đi lại. Đồng thời, tạo cảnh quan cho đô thị và phát triển đô thị một cách bền vững trong tương lai. Ga Tân Kiên là một trong những ga thuộc tuyến đường sắt tốc độ cao Sài Gòn – Cần Thơ có vị trí theo quy hoạch nằm trên địa bàn xã Tân Kiên, huyện Bình Chánh.

Đề tài: “Nghiên cứu quy hoạch & thiết kề ga, depot Tân Kiên đề xuất về đô thị ga Tân Kiên ” với mục tiêu quy hoạch đô thị và đặc biệt là hệ thống giao thông xung quanh khu vực ga, qua đó đề xuất các giải pháp quy hoạch giao thông và các dịch vụ xung quanh ga nhằm phục vụ cho việc phát triển đô thị khu vực ga một cách bền vững.  TCVN 22TCN 18 – 79:  Các thiết kế depot tuyến Metro số 1 TP.HCM  Báo cáo tuyến HSR TP.HCM – Cần Thơ  Quyết định số 590QĐ-TTg ngày 01/08/2018 của Thủ tướng Chính Phủ về: Phê duyệt Đề án phát triển đô thị thông minh bền vững Việt Nam giai đoạn 2018-2025 và định hướng tới năm 2030.  Quyết định số 06/2002/QĐ- TTg ngày 07/01/2002 về việc phê duyệt quy hoạch tổng thể phát triển ngành giao thông đường sắt Việt Nam đến năm 2020.  Quyết định 3860- UBND:2018 về Quy chế phối hợp xử lý thông tin  Các bản đồ quy hoạch, bản đồ địa giới hành chính, bản đồ khác liên quan.

SVTH: ĐẶNG CAO NHẪN – MSSV: 1451090127 8 ĐỒ ÁN TỐT NGHIỆP KỸ SƯ – GVHD: TS.ĐỖ KHÁNH HÙNG  Quy hoạch xây dựng và sử dụng đất của huyện Bình Chánh đã được UBND phê duyệt.  Quyết định số 445QĐ – TTg ngày 7/4/2009, Thủ tướng Chính phủ đã phê duyệt Điều chỉnh định hướng quy hoạch tổng thể phát triển hệ thống đô thị Việt Nam đến năm 2025 và tầm nhìn đến năm 2050. Phạm vi nghiên cứu  Phạm vi nghiên cứu trực tiếp: Hiện trạng giao thông và sử dụng đất theo ranh quy hoạch bao gồm XXX ha đất thuộc xã Tân Kiên với quy mô dân số hơn 20.000 người đến năm 2030.  Phạm vi nghiên cứu gián tiếp: Quy hoach giao thông và sử dụng đất xã Tân Kiên huyện Bình Chánh.

Mục tiêu nghiên cứu Mục tiêu chính của đề tài là nghiên cứu quy hoạch và thiết kế ga, depot Tân Kiên và đề xuất đô thị Tân Kiên gồm các vấn đề chính sau: + Đánh giá tình hình phát triển của khu vực nghiên cứu. + Quy hoạch bố trí phù hợp các khu chức năng trong đô thị và hướng phát triển phù hợp với định hướng phát triển của huyện cũng như TP. + Quy hoạch hệ thống hạ tầng kĩ thuật đồng bộ, đảm bảo tính thừa kế và phát triển theo hướng hiện đại phù hợp với đặc điểm điều kiện tự nhiên, kinh tế - xã hội của đô thị Tân Kiên nói riêng và TP. + Tạo được không gian phát triển đô thị hợp lý, đặc biệt là các trung tâm hành chính dịch vụ, … và các khu dân cư của đô thị.

+ Phát huy hiệu quả hoạt động tài chính – thương mại – dịch vụ. + Tạo điều kiện thu hút đầu tư + Đánh giá hiện trạng sử dụng đất, hiện trạng giao thông khu vực nghiên cứu. + Bố trí cơ cấu , quy hoạch sử dụng đất các thành phần chức năng khu dân cư đô thị, tổ chức kiến trúc cảnh quan, xây dựng hệ thống hạ tầng kỹ thuật, đảm bảo yêu cầu sử dụng trước mắt và lâu dài, tạo cơ sở pháp lý về quy hoạch cho việc đầu tư xây dựng và quản lý xây dựng khu đô thị. + Phục vụ cho công tác chuẩn bị đầu tư xây dựng dân cư, đảm bảo tính khả thi, đóng góp tốt nhất vào đời sống KT – XH.

+ Tăng hiệu quả sử dụng đất tránh lãng phí đất đai. + Nâng cấp chỉnh trang và phát triển các khu chức năng đô thị. + Kết nối hạ tầng giao thông đô thị theo hệ thống phân cấp tạo môi trường sống cho con người về vật chất và tinh thần phong phú hơn. SVTH: ĐẶNG CAO NHẪN – MSSV: 1451090127 9 ĐỒ ÁN TỐT NGHIỆP KỸ SƯ – GVHD: TS.ĐỖ KHÁNH HÙNG 1.

Phương pháp nghiên cứu  Thu thập tài liệu về khu vực nghiên cứu, phân tích đánh giá dựa trên cơ sở dữ liệu đã thu thập được.  Phân tích các bản đồ hiện trạng và định hướng quy hoạch dựa trên các quy hoạch đã có.  Dựa vào báo cáo có sẵn của TEDI SOUTH thực hiện để triển khai quy hoạch cho đô thị nghiên cứu.  Khảo sát dự báo nhu cầu giao thông.

SVTH: ĐẶNG CAO NHẪN – MSSV: 1451090127 10 ĐỒ ÁN TỐT NGHIỆP KỸ SƯ – GVHD: TS.ĐỖ KHÁNH HÙNG CHƯƠNG 2. TỔNG QUAN HIỆN TRẠNG VỀ KHU VỰC NGHIÊN CỨU 2. Điều kiện tự nhiên 2. Vị trí địa lí : Hình 1: Khu vực nghiêng cứu xã Tân Kiên Xã Tân Kiên nằm trên các trục đường giao thông chiến lược như Quốc lộ 1A.

Tân Kiên là một xã thuộc huyện Bình Chánh, cách trung tâm Huyện 01 km về phía Nam và có vị trí cửa ngõ đi vào nội ô thành phố Hồ Chí Minh.Về đường thủy có nhánh sông Chợ Đệm, sông Ba Rài là tuyến huyết mạch quan trọng chạy qua địa phận; là địa bàn có vai trò quan trọng trong việc phát triển kinh tế, xã hội của tỉnh; là đầu mối giao thông quan trọng và là cửa ngõ giao lưu kinh tế - văn hóa với các tỉnh trong khu vực gồm Bình Dương, Long An, Củ Chi Địa giới hành chính của xã Tân Kiên : + Phía Bắc: giáp phường Tân Tạo A và phường An Lạc, quận Bình Tân. + Phía Nam: giáp xã An Phú Tây và thị trấn Tân Túc, huyện Bình Chánh. + Phía Đông: giáp phường 16, quận 8; phường An Lạc, quận Bình Tân. SVTH: ĐẶNG CAO NHẪN – MSSV: 1451090127 11 ĐỒ ÁN TỐT NGHIỆP KỸ SƯ – GVHD: TS.ĐỖ KHÁNH HÙNG + Phía Tây: giáp xã Tân Nhựt, huyện Bình Chánh.

Địa hình :  Địa hình xã tương đối bằng phẳng, dốc thoải từ đường quốc lộ 1A về 2 phía. Các kênh tiêu nước chính chảy ra sông Chợ Đệm.  Khu vực nằm giữa Rạch Tam và sông Chợ Đệm có độ cao từ 0.0 m và thấp dần về hướng Rạch Tam. Thổ nhưỡng Theo kết quả kiểm tra của Viện Qui Hoạch và Thiết kế Nông nghiệp (Bộ Nông nghiệp và Phát triển Nông thôn), khu vực huyện Bình Chánh cụ thể là khu vực xã Tân Kiên có 14 loại đất nằm trong 4 nhóm đất chính trong đó huyện xã Tân Kiên thuộc loại đất thứ nhất trong 14 loại là đất cận phù sa.

Nhóm đất này nằm dọc theo phía Bắc của sông Chợ Đệm, gồm các huyện Bình Chánh, Bình Dương, Long An. Diện tích tự nhiên toàn xã Tân Kiên là 1.148,53 ha, gồm đất nông nghiệp 774,28ha, còn lại là đất phi nông nghiệp (bao gồm cả đất ở và đất chuyên dùng khác). Nhóm đất phù sa rất màu mỡ thuận lợi cho ngành nông nghiệp: trồng lúa, vườn cây ăn trái, rau hoa. Nhóm đất này được phân chia ra làm 4 đơn vị đất:  Đất phù sa được bồi (Pb) hàng năm chiếm 19.

 Đất phù sa không được bồi (P) chiếm 6.  Đất phù sa không được bồi giây (Pl) chiếm 7.  Đất phù sa không được bồi có tầng loang lỗ(Pa) chiếm 81. Khí hậu Xã Tân Kiên thuộc vùng khí hậu nhiệt đới gió mùa cận xích đạo.

Có hai mùa rõ rệch, mùa mưa từ tháng 5 đến tháng 10, mùa khô từ tháng 12 đến tháng 4 năm sau. + Nhiệt độ: Nhiệt độ trung bình trong năm: 29 0C. Nhiệt độ cao nhất: 330C - 350C (vào tháng 4). Nhiệt độ thấp nhất: 220C - 240C (vào tháng 12).

Hình 2: Nhiệt độ trung bình tại xã Tân Kiên + Gió: Chủ yếu là gió mùa phân bố vào các tháng: từ tháng 2-5 gió Đông Nam hoặc Nam, vận tốc trung bình 1,5-2,5 m/s; từ tháng 5-9 thịnh hành gió Tây hoặc Tây – SVTH: ĐẶNG CAO NHẪN – MSSV: 1451090127 12 ĐỒ ÁN TỐT NGHIỆP KỸ SƯ – GVHD: TS.ĐỖ KHÁNH HÙNG Nam, vận tốc trung bình 1,5-3 m/s; từ tháng 10 đến tháng 2 năm sau: gió Đông Bắc, vận tốc trung bình 1-1,5 m/s. Hình 3: Vận tốc gió trung bình tại xã Tân Kiên + Bức xạ mặt trời: Bức xạ hấp thu khá cao, trung bình hằng năm đạt 0,37 – 0,38 Kcal/cm2/ngày. Lượng bức xạ cao nhất vào tháng 3 và thấp nhất vào tháng 9. Số giờ nắng trong ngày trung bình là 08 giờ.

+ Độ ẩm không khí: Độ ẩm trung bình hàng năm khá cao: 79,5% vào mùa khô; 80 – 90% vào mùa mưa. Trong một ngày - đêm, độ ẩm không khí thấp nhất lúc 13 giờ (khoảng 48%) và cao nhất lúc 1 giờ - 7 giờ sáng (khoảng 95%). Hình 4: Độ ẩm trung bình tại xã Tân Kiên Thông tin khí hậu xã Tân Kiên ( Nguồn :windy.com) SVTH: ĐẶNG CAO NHẪN – MSSV: 1451090127 13 ĐỒ ÁN TỐT NGHIỆP KỸ SƯ – GVHD: TS.ĐỖ KHÁNH HÙNG Bảng 1: Số giờ nắng (ĐVT : Giờ) 2005 2009 2010 2011 2014 Bình quân năm - Average 199.4 Tháng 1 - January 250.3 Tháng 2 - February 272.5 Tháng 3 - March 283.0 Tháng 4 - April 187.9 Tháng 5 - May 234.7 Tháng 6 - June 191.7 Tháng 7 - July 142.3 Tháng 8 - August 187.8 Tháng 9 - September 157.8 Tháng 10 - October 183.6 Tháng 11 - November 174.2 Tháng 12 - December 134.
