I. Tổng quan về tài liệu học tập vẽ thiết kế điện

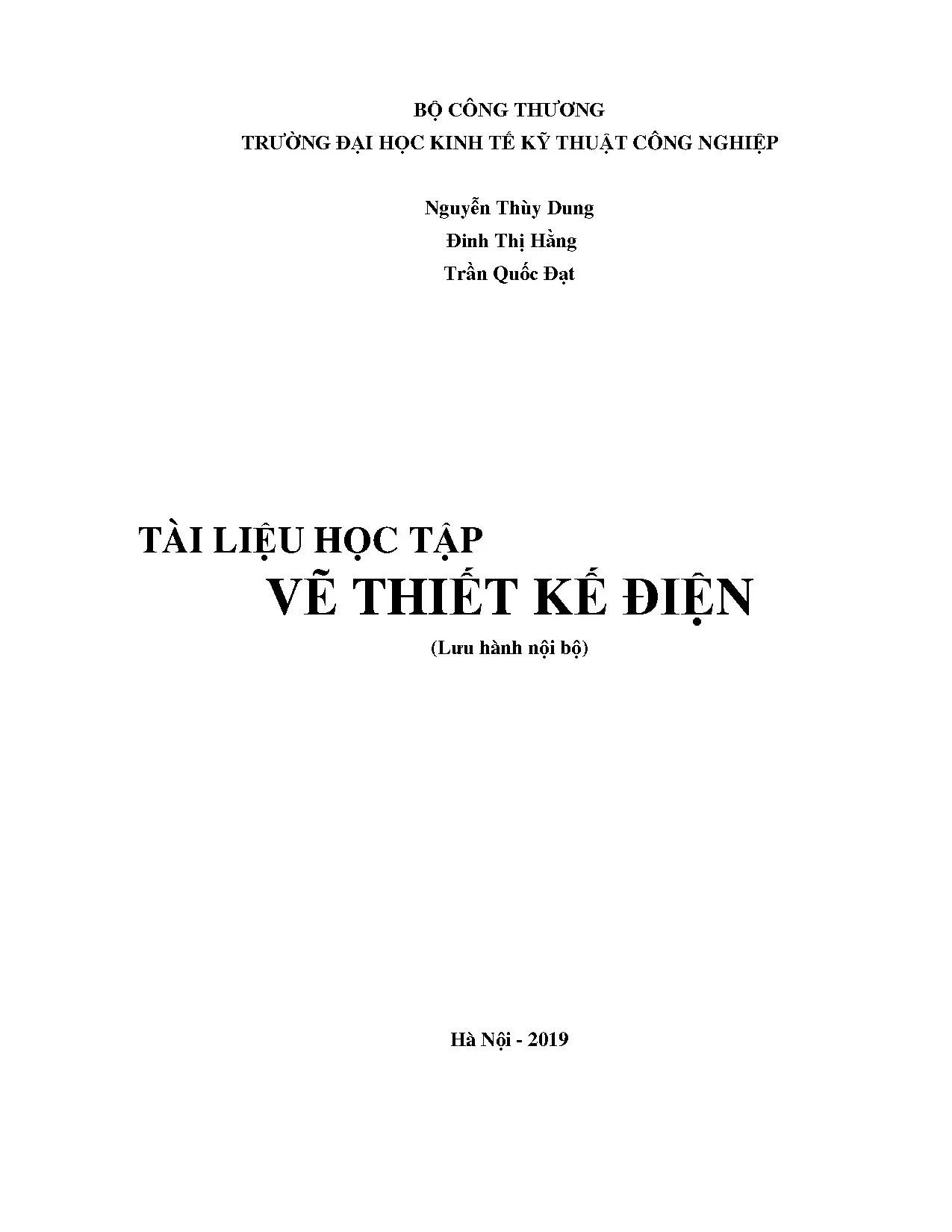

Tài liệu học tập vẽ thiết kế điện là giáo trình chuyên ngành do Trường Đại học Kinh tế - Kỹ thuật Công nghiệp biên soạn năm 2019. Tài liệu phục vụ học phần kiến thức cơ sở của ngành Công nghệ kỹ thuật Điện - Điện tử. Nội dung bám sát chương trình đào tạo, được bố trí sau hai học phần Kỹ thuật vật liệu - khí cụ điện và Hệ thống cung cấp điện. Tài liệu gồm bốn chương chính, bao quát toàn bộ kiến thức từ lý thuyết đến thực hành. Chương đầu giới thiệu khái niệm chung, tiêu chuẩn và quy ước bản vẽ. Các chương tiếp theo trình bày phần mềm hỗ trợ, ứng dụng trong lĩnh vực dân dụng và công nghiệp. Cách biên soạn đi từ cơ bản đến nâng cao giúp sinh viên nắm vững nền tảng trước khi áp dụng thực tế. Tài liệu tích hợp hướng dẫn sử dụng nhiều phần mềm phổ biến như AutoCAD, CADe-SIMU và DIALux. Mỗi chương đều có ví dụ minh họa cụ thể, giúp người học hiểu rõ cách vận dụng kiến thức vào công việc thực tế.
1.1. Mục tiêu đào tạo và đối tượng sử dụng
Tài liệu hướng đến đối tượng chính là sinh viên ngành Công nghệ kỹ thuật Điện - Điện tử. Mục tiêu trang bị kiến thức nền tảng về vẽ thiết kế điện, từ đọc hiểu bản vẽ đến triển khai thiết kế hoàn chỉnh. Người học cần hoàn thành trước hai học phần liên quan đến vật liệu, khí cụ điện và hệ thống cung cấp điện. Kiến thức tiền đề giúp sinh viên tiếp thu nội dung vẽ thiết kế một cách có hệ thống. Tài liệu cũng phù hợp cho kỹ sư mới vào nghề cần tham khảo quy chuẩn và phương pháp vẽ chuyên nghiệp.
1.2. Cấu trúc bốn chương của tài liệu
Tài liệu được chia thành bốn chương rõ ràng. Chương một trình bày khái niệm chung, tiêu chuẩn TCVN, IEC và các quy ước ký hiệu bản vẽ. Chương hai giới thiệu ba phần mềm chính: AutoCAD, CADe-SIMU và DIALux. Chương ba tập trung ứng dụng vẽ thiết kế điện dân dụng, hướng dẫn đọc bản vẽ và triển khai bằng AutoCAD. Chương bốn trình bày thiết kế điện công nghiệp, cách đọc sơ đồ mạch điện và mô phỏng bằng CADe-SIMU. Cấu trúc logic giúp người học tiến bộ dần từ lý thuyết sang thực hành.
II. Phân tích tiêu chuẩn và quy ước trong bản vẽ thiết kế điện
Tiêu chuẩn và quy ước là nền tảng cốt lõi của mọi bản vẽ thiết kế điện. Tại Việt Nam, hai hệ tiêu chuẩn chính được áp dụng là TCVN (Tiêu chuẩn Việt Nam) và IEC (Tiêu chuẩn Quốc tế). Các tiêu chuẩn này quy định cụ thể về ký hiệu, đường nét, khổ giấy và cách trình bày bản vẽ. Việc tuân thủ tiêu chuẩn đảm bảo bản vẽ được đọc hiểu thống nhất giữa các kỹ sư, nhà thầu và chủ đầu tư. Quy ước về vật liệu dụng cụ vẽ quy định rõ loại bút, độ dày nét và khổ giấy sử dụng. Các loại khổ giấy phổ biến bao gồm A0, A1, A2, A3, A4 với định dạng khung bản vẽ chuẩn. Quy ước chữ viết yêu cầu sử dụng font chữ kỹ thuật, kích thước chữ phù hợp với tỷ lệ bản vẽ. Hệ thống ký hiệu điện được phân loại theo nhóm: ký hiệu chiếu sáng, ký hiệu thiết bị đóng cắt, ký hiệu máy điện và ký hiệu đo lường. Mỗi nhóm ký hiệu đều có tiêu chuẩn riêng, đảm bảo tính chính xác và chuyên nghiệp trong thiết kế.
2.1. Hệ thống tiêu chuẩn TCVN và IEC áp dụng tại Việt Nam
TCVN và IEC là hai hệ thống tiêu chuẩn song song được sử dụng trong thiết kế điện Việt Nam. TCVN quy định các ký hiệu phù hợp với điều kiện thực tế trong nước. IEC là tiêu chuẩn quốc tế, đảm bảo tính tương thích khi làm việc với đối tác nước ngoài. Các tiêu chuẩn cụ thể như TCVN 1615-75, TCVN 1623-75 quy định ký hiệu thiết bị đóng cắt bảo vệ. TCVN 1614-75 và TCVN 1619-75 quy định ký hiệu máy điện và biến áp. Kỹ sư cần nắm vững cả hai hệ thống để áp dụng linh hoạt trong dự án.
2.2. Quy ước về đường nét ký hiệu và khổ giấy bản vẽ
Bản vẽ điện sử dụng nhiều loại đường nét khác nhau để biểu đạt thông tin. Đường nét liền dùng cho các thành phần nhìn thấy, nét đứt cho phần bị che khuất. Mỗi loại đường có độ dày tiêu chuẩn riêng, đảm bảo bản vẽ rõ ràng khi in ấn. Ký hiệu điện được quy ước theo từng nhóm thiết bị: đèn, công tắc, ổ cắm, cầu dao, thiết bị đo lường. Khổ giấy tiêu chuẩn từ A0 đến A4, mỗi khổ có khung bản vẽ và vùng vẽ quy định cụ thể. Việc tuân thủ quy ước giúp bản vẽ chuyên nghiệp và dễ đọc.
III. Phương pháp và công cụ vẽ thiết kế điện hiện đại
Phần mềm hỗ trợ đóng vai trò quan trọng trong vẽ thiết kế điện hiện đại. Ba công cụ chính được giới thiệu trong tài liệu là AutoCAD, CADe-SIMU và DIALux. AutoCAD là phần mềm vẽ kỹ thuật phổ biến nhất, cung cấp đầy đủ công cụ để vẽ sơ đồ mặt bằng, sơ đồ nguyên lý và chi tiết kỹ thuật. Phần mềm cho phép tạo kiểu kích thước, quản lý layer và xuất bản vẽ theo nhiều định dạng. CADe-SIMU chuyên dụng cho mô phỏng mạch điện công nghiệp, giúp kiểm tra hoạt động mạch trước khi thi công thực tế. DIALux là công cụ tính toán mô phỏng chiếu sáng, hỗ trợ thiết kế hệ thống đèn hiệu quả về năng lượng. Kỹ thuật thiết kế kích thước trong AutoCAD đòi hỏi hiểu biết về các thành phần: đường kích thước, đường dóng, chữ số và mũi tên. Các lệnh cơ bản như Dimlinear, Dimradius, Dimangular đáp ứng nhu cầu đo đạc phổ biến. Việc thành thạo kết hợp nhiều phần mềm giúp kỹ sư triển khai thiết kế nhanh chóng và chính xác.
3.1. Sử dụng AutoCAD trong vẽ bản vẽ thiết kế điện
AutoCAD cung cấp giao diện thân thiện với thanh công cụ Draw, Modify và Dimension. Các lệnh vẽ cơ bản gồm Line, Circle, Rectangle và Arc. Lệnh Hatch giúp tạo vùng vật liệu trên bản vẽ. Quản lý layer giúp phân loại các thành phần: layer đường điện, layer thiết bị, layer chú thích. Kiểu kích thước được tùy chỉnh qua hộp thoại Dimension Style Manager, cho phép thiết lập chiều cao chữ, kiểu mũi tên và tỷ lệ. Bản vẽ hoàn chỉnh có thể xuất sang PDF hoặc in trực tiếp.
3.2. Phần mềm CADe SIMU và DIALux trong thiết kế điện
CADe-SIMU cho phép mô phỏng mạch điện công nghiệp trực quan. Người dùng kéo thả các thành phần như contactor, relay nhiệt, MCB để xây dựng sơ đồ mạch. Phần mềm kiểm tra hoạt động mạch, phát hiện lỗi kết nối trước khi triển khai. DIALux tính toán cường độ ánh sáng, phân bố lux trên mặt phẳng làm việc. Công cụ này hỗ trợ chọn loại đèn, số lượng và vị trí lắp đặt tối ưu. Kết quả mô phỏng giúp tiết kiệm thời gian và chi phí thi công thực tế.
IV. Ứng dụng thực tế vẽ thiết kế điện dân dụng và công nghiệp
Vẽ thiết kế điện có hai lĩnh vực ứng dụng chính: dân dụng và công nghiệp. Điện dân dụng tập trung vào nhà ở, tòa nhà văn phòng và công trình công cộng. Bản vẽ điện dân dụng bao gồm sơ đồ mặt bằng chiếu sáng, sơ đồ hệ thống ổ cắm và sơ đồ tủ phân phối. Các mạch cơ bản như mạch một đèn một công tắc, mạch hai công tắc điều khiển hai nơi, mạch đèn hành lang là nền tảng cần nắm vững. Điện công nghiệp phức tạp hơn, yêu cầu hiểu biết về mạch khởi động motor, mạch đảo chiều và mạch bảo vệ. Bản vẽ công nghiệp sử dụng nhiều ký hiệu thiết bị đóng cắt, bảo vệ và đo lường. Quy trình triển khai thiết kế điện bao gồm: đọc hiểu bản vẽ kiến trúc, bố trí thiết bị trên mặt bằng, vẽ sơ đồ nguyên lý và lập bảng vật tư. Việc áp dụng phần mềm vào từng giai đoạn giúp tăng năng suất và giảm sai sót. Kỹ năng đọc bản vẽ và triển khai thiết kế là hai năng lực cốt lõi sinh viên cần rèn luyện.
4.1. Thiết kế điện dân dụng và các mạch chiếu sáng cơ bản
Bản vẽ điện dân dụng bắt đầu từ sơ đồ mặt bằng xây dựng, thể hiện vị trí đèn, công tắc và ổ cắm. Mạch một đèn một công tắc là đơn giản nhất, chỉ gồm nguồn, đèn và công tắc nối tiếp. Mạch hai công tắc hai nơi sử dụng công tắc đảo chiều, thường dùng cho cầu thang. Mạch ba công tắc điều khiển ba nơi áp dụng cho hành lang dài. Các mạch này đều cần tuân thủ quy tắc đi dây an toàn và tiết kiệm vật liệu.
4.2. Thiết kế điện công nghiệp và mô phỏng mạch điện
Thiết kế điện công nghiệp đòi hỏi kiến thức về mạch khởi động motor ba pha. Mạch khởi động trực tiếp dùng contactor và relay nhiệt bảo vệ quá tải. Mạch đảo chiều yêu cầu hai contactor với cơ chế khóa liên động cơ và điện. Bản vẽ công nghiệp sử dụng sơ đồ nguyên lý và sơ đồ lắp ráp song song. CADe-SIMU giúp mô phỏng toàn bộ mạch trước khi lắp đặt thực tế. Kỹ năng đọc sơ đồ mạch điện công nghiệp là yêu cầu bắt buộc với kỹ sư điện.
