Giải bài tập Cân bằng Vật chất và Năng lượng - Theo Giáo trình Girontzas V. Reklaitis (Ấn bản 2)

• Tác giả: Ben-Hur Valencia Valencia
• Trường học: Đại học Quốc gia Colombia, Cơ sở Manizales
• Chuyên ngành: Kỹ thuật hóa học
• Đề tài: Bài giải Chương II: Cân bằng vật liệu và năng lượng
• Loại tài liệu: Bài giải
• Năm xuất bản: 2005
• Địa điểm: Manizales

Tóm tắt

I. Tổng quan về Solucionario Balance de Materia y Energía Girontzas V

Solucionario Balance de Materia y Energía Girontzas V. Reklaitis 1ed là tài liệu hướng dẫn giải bài tập chuyên sâu về cân bằng vật chất và năng lượng. Tài liệu này được biên soạn dựa trên cuốn sách gốc của Giáo sư Girontzas V. Reklaitis, xuất bản năm 1986. Đây là một trong những giáo trình quan trọng nhất trong lĩnh vực Kỹ thuật Hóa học. Phương pháp toán học do Reklaitis đề xuất hoàn toàn tổng quát. Nó biến việc giải bài toán cân bằng từ nghệ thuật thành khoa học chính xác. Phiên bản solucionario này do Kỹ sư Ben-Hur Valencia Valencia biên soạn tại Đại học Quốc gia Colombia, cơ sở Manizales. Ấn phẩm xuất bản vào tháng 7 năm 2005. Tài liệu bổ sung các chương trình cho máy tính bỏ túi. Công cụ này giúp giải quyết nhanh chóng các bài toán cân bằng vật chất. Solucionario nhấn mạnh chiến lược giải và xác nhận bậc tự do. Phương pháp bảng cân bằng được áp dụng cho các bài toán phức tạp.

1.1. Nguồn gốc và tác giả của tài liệu

Cuốn sách gốc Balances de Materia y Energía của Giáo sư Girontzas V. Reklaitis ra mắt năm 1986. Tác phẩm nhanh chóng trở thành tài liệu tham khảo hàng đầu trong lĩnh vực cân bằng vật chất và năng lượng. Kỹ sư Ben-Hur Valencia Valencia, với 28 năm kinh nghiệm giảng dạy tại Đại học Quốc gia Colombia, đã biên soạn solucionario này. Tài liệu nhằm hỗ trợ sinh viên phát triển và nắm vững các khái niệm cơ bản. Phiên bản thứ hai của Solucionario Chương II sửa một số lỗi từ ấn bản trước. Đồng thời, tài liệu giới thiệu cách sử dụng chương trình Solvesys trên máy tính Hewlett Packard 48-GX.

1.2. Vai trò của solucionario trong đào tạo kỹ thuật

Solucionario đóng vai trò then chốt trong quá trình đào tạo kỹ sư hóa học. Tài liệu cung cấp phương pháp luận giải bài toán có hệ thống và khoa học. Sinh viên sử dụng solucionario để thực hành và củng cố kiến thức lý thuyết. Mỗi bài giải đều đi kèm chiến lược giải rõ ràng, giúp người học hiểu quy trình tư duy. Việc xác nhận bậc tự do trước khi giải giúp đánh giá tính khả thi của bài toán. Tài liệu cũng khuyến khích sử dụng công nghệ tính toán để kiểm tra kết quả. Phương pháp tiếp cận này giúp sinh viên chuyển từ giải bài thủ công sang tư duy kỹ thuật chuyên nghiệp.

II. Phân tích phương pháp bậc tự do trong cân bằng vật chất

Bậc tự do là công cụ phân tích cốt lõi trong phương pháp của Reklaitis. Công cụ này giúp xác định số biến độc lập và số phương trình cân bằng trong hệ thống. Trước khi giải bài toán, cần xây dựng bảng bậc tự do cho từng đơn vị và toàn bộ quy trình. Bảng này liệt kê số biến độc lập dòng chảy (NVI), số biến thành phần độc lập (NBMI), số ràng buộc thành phần (NCC), số ràng buộc phản ứng (NRC). Hiệu giữa tổng biến và tổng phương trình cho biết bậc tự do. Nếu bậc tự do bằng không, bài toán được xác định đầy đủ. Nếu lớn hơn không, bài toán thiếu thông tin. Nếu nhỏ hơn không, bài toán dư thừa hoặc mâu thuẫn. Phương pháp này chuyển đổi việc giải bài toán từ phỏng đoán sang quy trình logic có kiểm chứng. Việc tái xác nhận bảng bậc tự do giúp phân tích định tính các ẩn số và phương trình.

2.1. Xây dựng bảng bậc tự do cho từng đơn vị

Mỗi đơn vị trong quy trình cần được phân tích bậc tự do riêng biệt. Bảng bậc tự do ghi nhận tất cả các biến dòng chảy vào và ra. Số biến độc lập của mỗi dòng bằng số thành phần cộng thêm lưu lượng dòng. Các ràng buộc bao gồm cân bằng vật chất cho từng chất và tổng cân bằng. Ràng buộc phản ứng xuất hiện khi có phản ứng hóa học xảy ra. Ví dụ trong bài toán chưng cất, các đơn vị như destilado, diviso, agotado đều có bảng riêng. Tổng hợp các bảng đơn vị tạo thành bảng bậc tự do toàn cục. Bước này giúp xác định bài toán có đủ thông tin để giải hay không.

2.2. Sử dụng bảng bậc tự do để xây dựng chiến lược giải

Bảng bậc tự do không chỉ kiểm tra tính khả thi mà còn định hướng chiến lược giải. Khi biết đơn vị nào có bậc tự do bằng không, có thể bắt đầu giải từ đơn vị đó. Việc tái xác nhận bảng bậc tự do giúp theo dõi quá trình giải bài toán. Mỗi khi giải xong một biến, bậc tự do giảm đi một đơn vị. Chiến lược giải phải đảm bảo mỗi bước đều có đủ số phương trình. Đối với bài toán phức tạp, cần kết hợp nhiều đơn vị lại với nhau. Quy trình này biến bài toán lớn thành nhiều bài toán nhỏ có thể giải tuần tự. Phương pháp này đặc biệt hiệu quả với hệ thống nhiều dòng chảy và phản ứng.

III. Giải pháp công cụ tính toán và phương pháp giải hệ phương trình

Solucionario giới thiệu việc sử dụng máy tính bỏ túi Hewlett Packard 48-GX với chương trình Solvesys. Công cụ này cho phép giải nhanh hệ phương trình cân bằng vật chất. Chương trình Solvesys sử dụng phương pháp lặp để tìm nghiệm của hệ phương trình tuyến tính và phi tuyến. Người dùng chỉ cần lập phương trình cân bằng và nhập dữ liệu đầu vào. Máy tính sẽ tự động tính toán và trả về kết quả. Ngoài cách giải truyền thống bằng tay, solucionario trình bày song song cách giải bằng máy tính. Điều này giúp sinh viên so sánh và kiểm chứng kết quả. Đối với hệ phương trình tuyến tính, có thể sử dụng phương pháp Cramer hoặc khử Gauss. Khi hệ phương trình mâu thuẫn, kết quả cho thấy dữ liệu không thỏa mãn cân bằng. Phương pháp tiếp cận kết hợp công nghệ và lý thuyết giúp nâng cao hiệu quả học tập.

3.1. Ứng dụng chương trình Solvesys trên HP 48 GX

Chương trình Solvesys được thiết kế đặc biệt cho máy tính HP 48-GX và HP 49. Chương trình giải quyết hệ phương trình cân bằng vật chất một cách tự động. Người dùng lập hệ phương trình cân bằng dựa trên bảng cân bằng đã xây dựng. Sau đó nhập các giá trị đã biết vào chương trình. Solvesys sử dụng thuật toán lặp Newton-Raphson để tìm nghiệm. Chương trình xử lý tốt cả hệ phương trình tuyến tính và phi tuyến. Thời gian giải bài toán giảm đáng kể so với phương pháp thủ công. Tài liệu đi kèm cung cấp hướng dẫn chi tiết cách sử dụng chương trình và các khuyến nghị ứng dụng.

3.2. Phương pháp giải hệ cân bằng vật chất phức tạp

Đối với bài toán phức tạp với nhiều dòng chảy và phản ứng, cần sử dụng bảng cân bằng. Bảng cân bằng tổng hợp tất cả thông tin về lưu lượng và thành phần của mỗi dòng. Các phương trình cân bằng được lập dựa trên bảo toàn khối lượng tổng và bảo toàn từng chất. Khi có phản ứng hóa học, cân bằng từng chất không còn đúng riêng lẻ. Thay vào đó, cân bằng nguyên tố được sử dụng làm phương trình độc lập. Số phương trình độc lập luôn bằng số chất trừ đi một. Hệ phương trình sau khi lập cần được kiểm tra tính tương thích. Nếu hệ mâu thuẫn, dữ liệu đầu vào cần được xem xét lại.

IV. Kết luận và ứng dụng thực tiễn của phương pháp cân bằng

Phương pháp cân bằng vật chất và năng lượng của Reklaitis có giá trị ứng dụng rộng rãi trong kỹ thuật hóa học. Phương pháp này cung cấp framework khoa học để giải quyết bài toán thiết kế quy trình. Việc sử dụng bậc tự do giúp kiểm tra tính nhất quán của dữ liệu trước khi giải. Bảng cân bằng là công cụ trực quan hóa hiệu quả cho hệ thống phức tạp. Công nghệ tính toán hiện đại, như chương trình Solvesys, giúp tăng tốc quá trình giải bài toán. Tuy nhiên, hiểu biết sâu về lý thuyết vẫn là nền tảng không thể thay thế. Solucionario của Ben-Hur Valencia là cầu nối giữa lý thuyết và thực hành. Tài liệu giúp sinh viên phát triển tư duy kỹ thuật và kỹ năng giải quyết vấn đề. Các nguyên tắc cân áp dụng cho nhiều lĩnh vực: hóa dầu, xử lý môi trường, sản xuất dược phẩm.

4.1. Ý nghĩa của solucionario trong nghiên cứu và giảng dạy

Solucionario Balance de Materia y Energía phục vụ hai mục đích chính: nghiên cứu và giảng dạy. Đối với giảng viên, tài liệu cung cấp ngân hàng bài giải mẫu có phương pháp luận rõ ràng. Đối với sinh viên, đây là công cụ tự học hiệu quả để nắm vững kỹ năng giải bài tập. Phương pháp trình bày song song cách giải truyền thống và cách dùng máy tính rất giá trị. Sinh viên học được cách tư duy logic trước khi依赖 công cụ tính toán. Tài liệu cũng giúp chuẩn bị cho các kỳ thi và đồ án thiết kế quy trình. Kinh nghiệm 28 năm giảng dạy của tác giả được tích lũy trong từng bài giải.

4.2. Hướng phát triển và mở rộng phương pháp

Phương pháp cân bằng vật chất và năng lượng tiếp tục được mở rộng trong thực tế. Các phần mềm mô phỏng quy trình hiện đại như Aspen Plus, HYSYS áp dụng nguyên tắc tương tự. Tuy nhiên, hiểu biết nền tảng về cân bằng vẫn cần thiết để kiểm tra kết quả mô phỏng. Phương pháp bậc tự do được mở rộng cho hệ thống động và hệ thống liên tục. Ứng dụng trong kỹ thuật môi trường ngày càng quan trọng, đặc biệt trong xử lý nước thải và khí thải. Công nghệ tính toán đám mây giúp giải quyết hệ phương trình lớn hơn trước nhiều. Solucionario vẫn giữ giá trị tham khảo cho việc hiểu bản chất của bài toán cân bằng.

Trích đoạn nội dung tài liệu

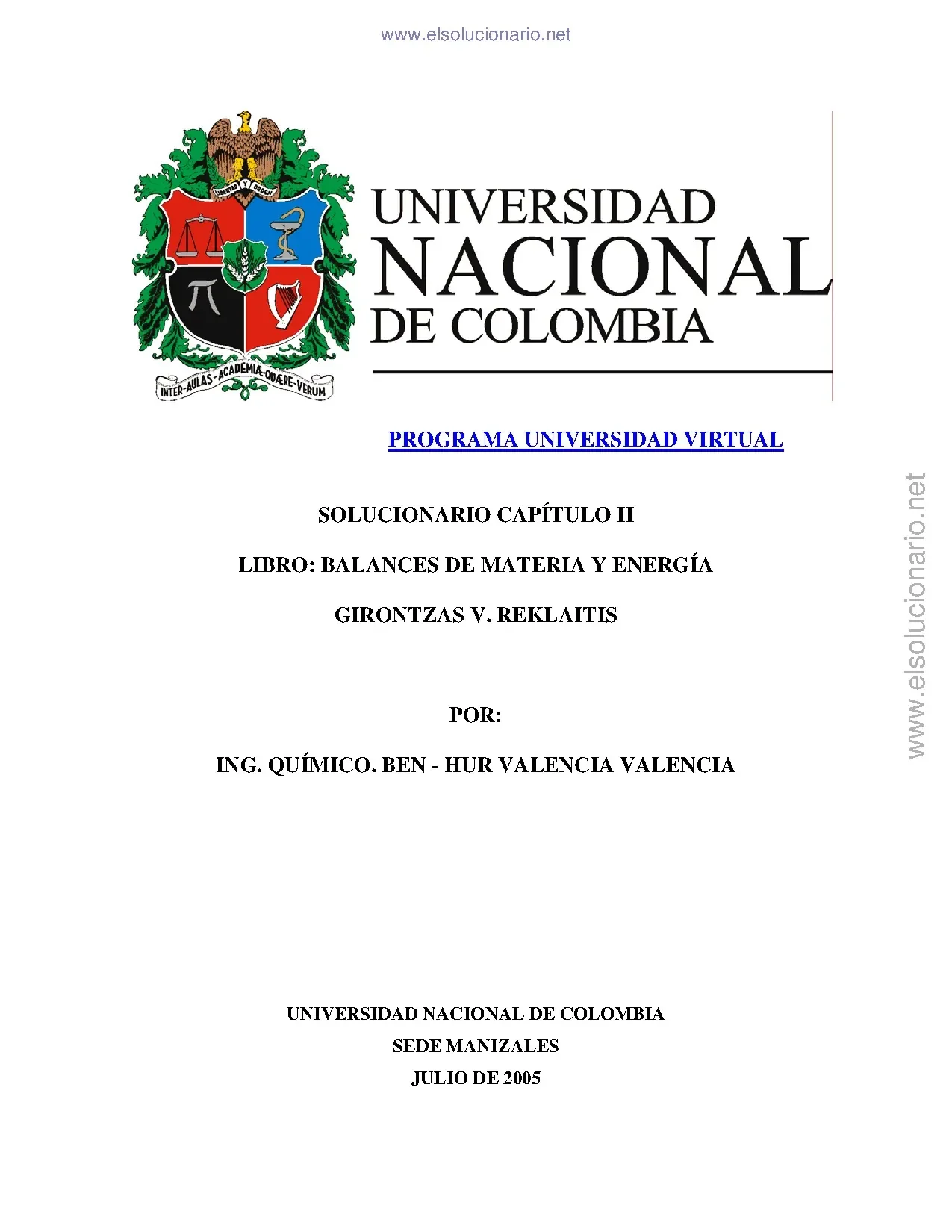

net PROGRAMA UNIVERSIDAD VIRTUAL www.net SOLUCIONARIO CAPÍTULO II LIBRO: BALANCES DE MATERIA Y ENERGÍA GIRONTZAS V. REKLAITIS POR: ING. BEN - HUR VALENCIA VALENCIA UNIVERSIDAD NACIONAL DE COLOMBIA SEDE MANIZALES JULIO DE 2005 www.net PRESENTACION Luego de la aparición del texto de Balances de Materia y Energía del Doctor Girontzas V. Reklaitis, en 1986, no ha habido ningún texto nuevo en el área, ni suyo ni de ningún otro autor, que trate de manera tan magistral el análisis de los Balances. El tratamiento matemático propuesto es completamente general y permite que el resolver problemas de Balance de Materia y Energía pase de arte a Ciencia, ocupando por ello – al lado de otros autores - un lugar preferencial en el desarrollo del área, vital para el estudio de la Ingeniería Química. Esta Segunda Edición del SOLUCIONARIO del Capítulo II corrige algunos errores de la Edición anterior y, lo que es más importante, muestra el uso de programas para calculadoras que permiten www.net resolver de una manera rápida los problemas de Balances de Materia. A la forma tradicional de resolver los problemas de la anterior Edición se adiciona la solución utilizando el programa Solvesys de la calculadora Hewlett Packard 48-GX, mostrando lo valioso de esta herramienta en la solución de problemas. Este Solucionario lo complementa el trabajo sobre SOLUCION DE PROBLEMAS DE BALANCES DE MATERIA Utilizando la Hewlett Packard 48GX, 49, en el que se muestra la forma de utilizar el Programa y las recomendaciones para su aplicación en el planteamiento del Sistema de Ecuaciones de Balance, que puede consultarse en la página _______________. Como se verá en la introducción, se hace mayor énfasis en la Estrategia de Solución, en la Confirmación de los Grados de Libertad como una herramienta útil en el planteamiento de la Estrategia de Solución y la utilización de la Tabla de Balance en los problemas complejos El presente Solucionario, fruto de mi experiencia de 28 años en la cátedra de Balances de Materia y Energía, muestra una metodología de solución a partir de las ideas del profesor Reklaitis y lo presenta a sus estudiantes como un material de apoyo que les permita desarrollar y fijar los conceptos básicos en el estudio de los Balances de Materia y Energía. BEN-HUR VALENCIA V. Manizales, Julio del 2005.net INTRODUCCION En la solución de los problemas se muestra la Reconfirmación de la Tabla de Grados de Libertad como una forma de poder analizar de manera cualitativa cuáles son las incógnitas y cuáles las ecuaciones para cada una de las unidades, y aún para el proceso completo. Además, la Reconfirmación se utiliza para mostrar de una manera cualitativa, también, el desarrollo de la Estrategia de solución. Lo anterior se explicará, con el problema 2.26: Su Tabla de Grados de Libertad es: Destilado Diviso Agotado Globa Abs.net r r r l NVI 12 9 9 7 3 26 12 NBMI 4 3 3 3 1 14 4 NFC 0 0 0 0 0 0 0 3 NCC 2 1 2 0 6 5 (+1) NRC – – 1 – – 1 – R1 R2 – – – – – 1 1 R3 – – – – – 1 1 R4 – – 2 – – 2 – G de L 4 4 2 2 2 1 1 De manera cuantitativa puede apreciarse los Grados de Libertad de cada una de las Unidades: así por ejemplo, el Destilador: 4 y el Agotador: 2. Pero como se muestra en la Reconfirmación de la Tabla de Grados de Libertad que aparece a continuación:: 1 2 3 3 4 5 5 5 Absorbedor: Incógnitas = 8 (N , N , N , xH2S, N , N , xCO2, xH2S) Ecuaciones = 4 (balances) G de L = 4 www.net 5 5 5 6 6 7 7 Destilador: Incógnitas = 7 (N , xCO2, xH2S, N , xCO2, N , xH2S) Ecuaciones = 3 (balances) G de L = 4 3 3 3 7 7 7 8 8 Divisor: Incógnitas = 8 (N , xCO2, xH2S, N , xCO2, xH2S, N , xH2S) Ecuaciones = 3 (balances) + 3 (R1, R4) G de L = 2 www.net 8 8 9 10 10 Agotador: Incógnitas = 5 (N , xH2S, N , N , x CO2) Ecuaciones = 3 (balances) G de L = 2 4 9 11 Mezclador: Incógnitas = 3 (N , N , N ) Ecuaciones = 1 (balances) G de L = 2 1 2 6 6 10 10 11 Global: Incógnitas = 7 (N , N , N , xCO2, N , x CO2, N ) Ecuaciones = 4 (balances) + 2 (R2, R3) G de L = 1 no solamente se conocen esos valores, sino que muestra CUÁLES son las incógnitas y CUÁLES son las ecuaciones que originan esos Grados de Libertad. Su utilización en la Estrategia de Solución es análoga. El problema tiene la siguiente estrategia: www.net Estrategia de Solución: 1. Tomando Base de Cálculo en el Proceso Global y resolviéndolo sus balances (se 1 2 6 6 10 10 asumió que los porcentajes son molares) se conocen: N , N , N , xCO2, N , x CO2 y 11 N . Se agota el balance de Inertes. Actualizando Grados de Libertad se encuentra que: 1 2 Absorbedor: G de L A = 4 – 2 (N , N ) + 1 (Balance de Inertes) = 3 6 6 Destilador: G de L A = 4 – 1 (N ) – 1 (xCO2) = 2 10 10 Agotador: G de L A = 2 – 1 (N ) – 1 (x CO2) = 0 11 Mezclador: G de L A = 2 – 1 (N ) = 1 www.net Sí en este momento consideramos la Reconfirmación de Grados de Libertad para las Unidades actualizadas, DESCONTANDO en cada una de ellas las incógnitas conocidas tendremos de nuevo una información CUALITATIVA de los Grados de Libertad con que quedan estas Unidades (se ponen en negrilla y subrayadas en la Reconfirmación inicial): 1 2 3 3 4 5 5 5 Absorbedor: Incógnitas = 6 ( N , N , N , xH2S, N , N , xCO2, xH2S) Ecuaciones = 3 (balances) – 1 (Balance agotado) G de L = 3 5 5 5 6 6 7 7 Destilador: Incógnitas = 5 (N , xCO2, xH2S, N , xCO2, N , xH2S) Ecuaciones = 3 (balances) G de L = 2 8 8 9 10 10 Agotador: Incógnitas = 3 (N , xH2S, N , N , x CO2) Ecuaciones = 3 (balances) G de L = 0 www.net 4 9 11 Mezclador: Incógnitas = 2 (N , N , N ) Ecuaciones = 1 (balances) G de L = 1 En la Estrategia se resuelve a continuación el absorbedor ya que encontramos un sistema con 8 8 9 tres ecuaciones de Balance y 3 incógnitas (N , xH2S, N ) Un análisis similar a cualquier otra Unidad nos enseña cuáles son las incógnitas, las ecuaciones y los Grados de Libertad resultantes: 5 El análisis del Destilador muestra que tiene, en este momento: Cinco Incógnitas (N , www.net 5 5 7 7 xCO2, xH2S, N , xH2S) y 3 ecuaciones de Balance, siendo sus Grados de Libertad de 2. Balance de Materia. Capítulo II. Reklaitis Ben – Hur Valencia Valencia 2. El flujo de alimentación a un secador se especifica como 1000 lb/h. Calcule el flujo en kg/min b. En un proceso de amoníaco se producen 105 lbmol/día. Calcule la producción equivalente en gmol/h. SOLUCION: Los cálculos se efectúan utilizando directamente los factores de conversión, factores que siempre son iguales a la unidad. Flujo en kg/min.net lb lb 453.56 h h 1 lb 1000 g 60 min min b. Producción equivalente en gmol/h.2 Una planta produce una mezcla de 90 % en mol de etanol (C2H5OH) y el resto de agua. Calcule la fracción en masa de etanol. Si la producción de la planta es 1000 lbmol/h, calcule la producción equivalente en kg/min. Para la producción de (b), calcule los flujos molares de los componentes de la corriente en kgmol/h. Fracción masa o fracción másica de etanol. Masa Molecular (MM) del etanol = 46 MM del agua = 18 1 www. Balance de Materia. Capítulo II. Reklaitis Ben – Hur Valencia Valencia Base de cálculo: 1 gmol de mezcla. Para hallar el valor pedido se calcula la masa de etanol en un gramo-mol de mezcla y la masa de un gmol de mezcla o, lo que es lo mismo, la masa molecular media. La relación entre ellas da la respuesta. gmol de etanol g de etanol Masa Molecular media = ( 0.9 × 46 + gmol de mezcla gmol de etanol gmol de agua g de agua 0.1 × 18 ) mol de mezcla gmol de agua 41.8 g de agua MM media = ( + ) gmol de mezcla gmol de mezcla 41.8 g de agua MM media = ( ) www.net gmol de mezcla g de mezcla MM media = 43.2 gmol de mezcla Aunque se tomó una base de cálculo de 1 gmol, recuérdese que la respuesta se cumple en otras unidades, siempre y cuando haya consistencia dimensional, pudiendo decirse que kg de mezcla lb de mezcla Tonelada de mezcla MM media = 43.2 kgmol de mezcla lbmol de mezcla Tonelada mol de mezcla miligramo de mezcla arroba de mezcla = 43.2 miligramo - mol de mezcla arroba − mol de mezcla Continuando con el problema: gmol de etanol g de etanol Masa de etanol = ( 0.9 × 46 ) gmol de mezcla gmol de etanol g de etanol = 41.4 gmol de mezcla 2 www. Balance de Materia. Capítulo II. Reklaitis Ben – Hur Valencia Valencia ⎛ g de etanol ⎞ ⎜ 41.4 ⎟ ⎜ gmol de mezcla ⎟ Fracción másica de etanol = w C2 H5OH = ⎜ g de mezcla ⎟ ⎜ 43.2 ⎟ ⎝ gmol de mezcla ⎠ g de etanol w C2H5OH = 0.95833 g de mezcla Es importante resaltar, como lo muestra el análisis dimensional, que la fracción másica - de igual manera que la fracción molar o la fracción en volumen - tiene unidades, las cuales - normalmente - no se colocan, porque puede utilizarse en cualquier tipo de unidad: kg de etanol lb de etanol Tonelada de etanol w C2H5OH = 0.net kg de mezcla lb de mezcla Tonelada de mezcla b. La producción equivalente en kg/min Utilizando los factores de conversión y la masa molecular media se encuentra, directamente, que: lbmol lbmol 43.592 h h 1 lbmol 1000 lb 60 min min c. Flujos molares para la corriente en kgmol/h. A partir del flujo, las fracciones molares y el factor de conversión puede plantearse que: lbmol etanol lbmol mezcla 453.6 kgmol mezcla kgmol N C 2 H5OH = 0.24 lbmol mezcla h 1000 lbmol mezcla h lbmol etanol lbmol mezcla 453.6 kgmol mezcla kgmol N H 5O = 0.36 lbmol mezcla h 1000 lbmol mezcla h tal como se pedía. Balance de Materia. Capítulo II. Reklaitis Ben – Hur Valencia Valencia 2.3 Una corriente que contiene: H2O 0.2 en fracciones en masa, se alimenta a una columna de destilación a razón de 1000 lb/h. Convierta estas variables de las corrientes a: a. Flujos molares por componente. Flujo molar total y fracciones molares. Fracciones molares, en base libre de agua. Flujos molares por componente. Hallando el flujo másico de cada componente y pasándolo a moles, se plantean las siguientes expresiones (obsérvese que en este cálculo se muestran las unidades de las fracciones másicas) que dan los valores pedidos: lb H 2 O lb mezcla 1 lbmol lbmol N H 2O = 0.2222 lb mezcla h 18 lb H 2 O h lb C 2 H 5 OH lb mezcla 1 lbmol lbmol N C2 H5OH = 0.5217 lb mezcla h 46 lb C 2 H 5 OH h lb CH 3 OH lb mezcla 1 lbmol lbmol N CH 3OH = 0.
