Tổng quan về giáo trình

Giáo trình Phân tích kết cấu (Structural Analysis) là tài liệu học thuật thuộc khối kiến thức cơ sở ngành và chuyên ngành bắt buộc trong chương trình đào tạo Kỹ thuật Xây dựng, Công trình Giao thông và Kỹ thuật Cơ sở hạ tầng ở bậc đại học và sau đại học. Tài liệu giữ vị trí chuyển tiếp quan trọng giữa các học phần Cơ học cơ sở (Tĩnh học, Sức bền vật liệu) và các học phần thiết kế chuyên sâu (Kết cấu Bê tông cốt thép, Kết cấu Thép, Đồ án Công trình).

Mục tiêu học tập của giáo trình tập trung vào việc trang bị cho người học:

  • Năng lực mô hình hóa và phân tích ứng xử chịu lực của các hệ kết cấu công trình chịu tải trọng tĩnh, tải trọng ngang (gió, động đất) và tải trọng di động.
  • Khả năng thiết lập mô hình tính toán xấp xỉ để xác định nội lực sơ bộ trong các kết cấu siêu tĩnh phức tạp khi chưa biết kích thước tiết diện.
  • Phương pháp giải tích vi phân để xác định góc xoay, phương trình đường đàn hồi và độ võng của dầm, khung chịu uốn trong giới hạn đàn hồi tuyến tính.

Cấu trúc giáo trình được xây dựng theo trình tự logic chặt chẽ, kết hợp song song giữa lý thuyết biến dạng đàn hồi và các giả thiết cơ học ứng dụng. Điểm đặc sắc của tài liệu thể hiện ở việc giải quyết triệt để bài toán "vòng lặp thiết kế" trong kỹ thuật: sử dụng các phương pháp phân tích xấp xỉ có cơ sở vật lý vững chắc (như phương pháp Portal, phương pháp Cantilever, phân tích giàn giằng chéo) nhằm xác định sơ bộ nội lực cấu kiện, từ đó cung cấp số liệu đầu vào về kích thước ($A, I$) và vật liệu ($E$) cho các bước phân tích siêu tĩnh chính xác ở các giai đoạn sau.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Nội dung trích xuất từ tài liệu tập trung vào hai chủ đề giải tích kết cấu nền tảng:

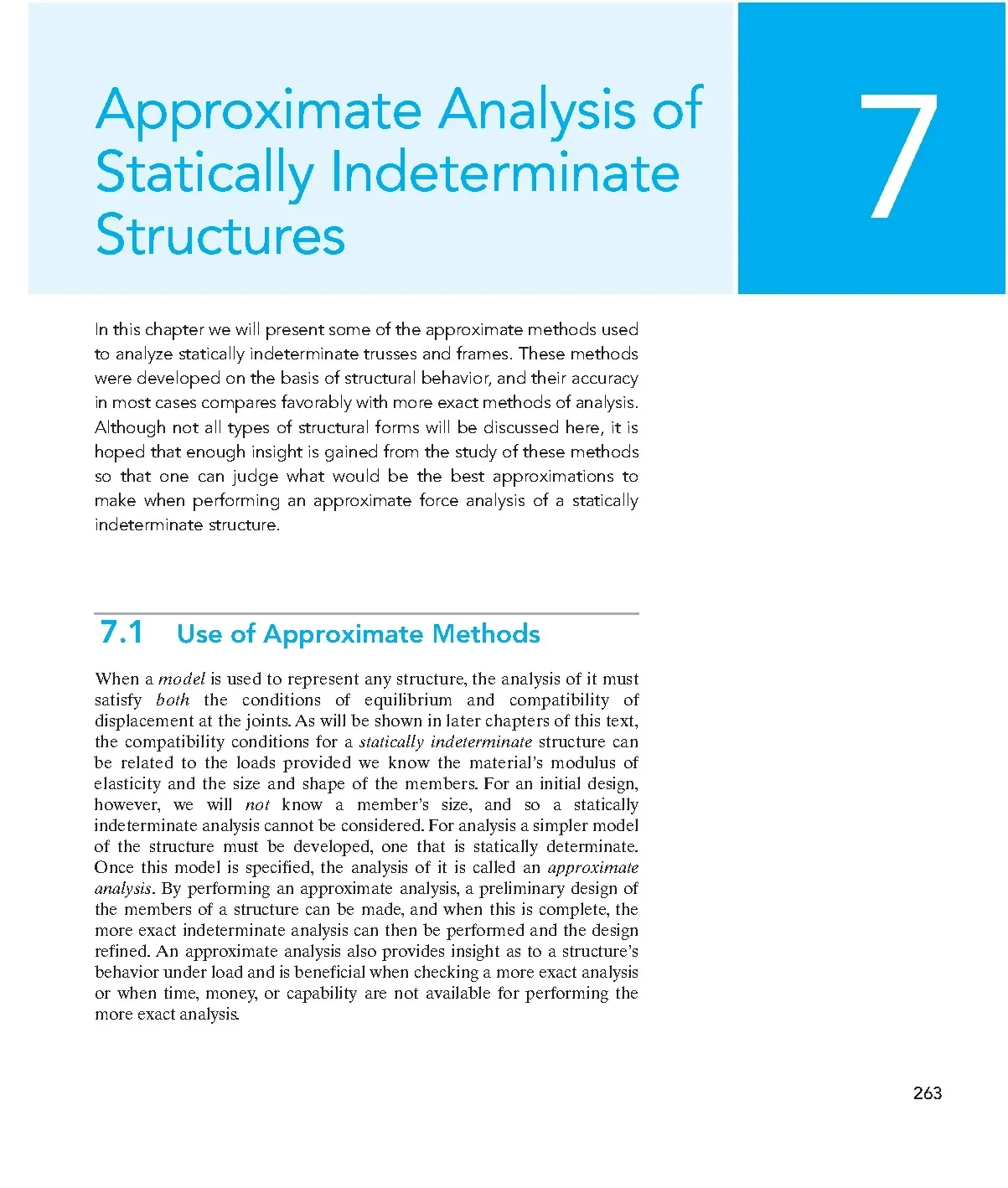

1. Chương 7: Phân tích xấp xỉ kết cấu siêu tĩnh (Approximate Analysis of Statically Indeterminate Structures)

Chương này trình bày các phương pháp đơn giản hóa sơ đồ tính của các kết cấu siêu tĩnh thành kết cấu tĩnh định tương đương nhằm phục vụ giai đoạn tiền thiết kế (preliminary design):

  • Sử dụng phương pháp xấp xỉ (Mục 7.1): Trình bày nguyên lý cân bằng và tương thích biến dạng; phân tích lý do cần mô hình tĩnh định khi chưa biết kích thước tiết diện và mô-đun đàn hồi $E$.
  • Hệ giàn giằng chéo (Mục 7.2 - Trusses): Đánh giá bậc siêu tĩnh dựa trên công thức $b + r - 2j$ (ví dụ: $16 + 3 - 2 \times 8 = 3$, siêu tĩnh bậc 3). Giới thiệu hai phương pháp giả thiết nội lực:
    • Method 1: Thanh đường chéo dài và mảnh, coi như không chịu nén (dễ mất ổn định do uốn dọc), lực cắt khoang ($V$) do một thanh chịu kéo đảm nhận hoàn toàn, thanh chịu nén có lực bằng không ($F = 0$).
    • Method 2: Thanh đường chéo có tiết diện định hình lớn (thép góc, thép hình chữ U/channel), chịu được cả kéo và nén; giả thiết mỗi thanh chịu một nửa lực cắt khoang ($V/2$).
  • Khung nhà chịu tải trọng thẳng đứng (Mục 7.3 - Vertical Loads on Building Frames): Phân tích dầm khung siêu tĩnh bậc 3 chịu tải phân bố đều $w$. Đặt vị trí điểm uốn (khớp quy ước có mô-men bằng 0) tại vị trí trung bình giữa ngàm cứng ($0.21L$) và khớp xoay ($0L$), tức là cách mỗi gối tựa $0.1L$. Mô hình hóa dầm thành nhịp đơn $0.8L$ đặt trên hai đầu thừa công-xôn dài $0.1L$, bỏ qua lực dọc trục trong dầm.
  • Khung Portal và Giàn Portal (Mục 7.4 - Portal Frames and Trusses): Phân tích khung cổng chịu lực ngang $P$:
    • Khung chân khớp: Siêu tĩnh bậc 1, giả thiết khớp tại trung điểm dầm, lực cắt chân cột bằng nhau ($V = P/2$).
    • Khung chân ngàm: Siêu tĩnh bậc 3, giả thiết khớp tại trung điểm dầm ($L/2$) và trung điểm cột ($h/2$), lực cắt chân cột bằng $P/2$.
    • Khung ngàm liên kết mềm (partial fixity): Đặt khớp tại vị trí $h/3$ tính từ chân cột.
    • Giàn Portal (Warren portal): Khung có xà ngang dạng giàn, đặt khớp tại vị trí $h/2$ đo từ đáy cột đến điểm liên kết thấp nhất của hệ giàn.
  • Tải trọng ngang trên khung nhà - Phương pháp Portal (Mục 7.5 - Portal Method): Phù hợp cho khung nhà thấp tầng, chịu biến dạng cắt là chủ đạo. Giả thiết khớp tại trung điểm mỗi dầm và cột; lực cắt tại các cột giữa bằng hai lần lực cắt tại cột biên ($V_{\text{interior}} = 2V_{\text{exterior}}$).
  • Tải trọng ngang trên khung nhà - Phương pháp Cantilever (Mục 7.6 - Cantilever Method): Áp dụng cho công trình cao tầng thanh mảnh hoặc hệ cột có diện tích tiết diện khác nhau. Giả thiết ứng suất dọc trục trong cột ($\sigma = F/A$) tỷ lệ bậc nhất với khoảng cách từ cột đến trọng tâm hình học của toàn bộ hệ cột tại tầng đang xét.

2. Chương 8: Biến dạng và độ võng (Deflections)

  • Biểu đồ độ võng và đường đàn hồi (Mục 8.1 - Deflection Diagrams and the Elastic Curve): Xác định biến dạng do uốn trong vật liệu đàn hồi tuyến tính. Phân loại điều kiện chuyển vị và góc xoay tại các liên kết theo Bảng 8-1 (gối con lăn, gối cố định, ngàm cứng, nút khung cứng, nút khớp). Thiết lập quy ước dấu giữa biểu đồ mô-men uốn và chiều cong đàn hồi: mô-men dương gây uốn lõm lên trên (concave upward), mô-men âm gây uốn cong xuống dưới (concave downward), điểm uốn tương ứng với vị trí mô-men triệt tiêu.
  • Lý thuyết dầm đàn hồi (Mục 8.2 - Elastic-Beam Theory): Thiết lập phương trình vi phân liên hệ giữa bán kính cong $\rho$, mô-men uốn $M$ và độ cứng uốn $EI$: $$\frac{1}{\rho} = \frac{M}{EI} \quad (\text{Eq. 8–1})$$ Từ phương trình vi phân độ cong tổng quát: $$\frac{d^2v/dx^2}{\left[1 + (dv/dx)^2\right]^{3/2}} = \frac{M}{EI} \quad (\text{Eq. 8–3})$$ Áp dụng giả thiết chuyển vị bé ($dv/dx \approx 0$), dẫn xuất phương trình vi phân tuyến tính cơ bản: $$\frac{d^2v}{dx^2} = \frac{M}{EI} \quad (\text{Eq. 8–4})$$
  • Phương pháp tích phân kép (Mục 8.3 - The Double Integration Method): Lấy tích phân liên tiếp phương trình (8-4) để tìm góc xoay $\theta(x) \approx dv/dx = \int \frac{M}{EI}dx + C_1$ và phương trình độ võng $v(x) = \iint \frac{M}{EI}dx,dx + C_1x + C_2$. Thiết lập các điều kiện biên và điều kiện liên tục ($\theta_1(a) = \theta_2(a), v_1(a) = v_2(a)$) khi dầm chịu tải trọng gián đoạn cần nhiều tọa độ phân đoạn ($x_1, x_2, x_3$).

Kiến thức nền tảng được xây dựng

Giáo trình củng cố hệ thống nguyên lý cơ học giải tích vững chắc:

  1. Cân bằng tĩnh học: Sử dụng các phương trình cân bằng hệ phẳng ($\sum F_x = 0, \sum F_y = 0, \sum M = 0$) trên sơ đồ vật thể tự do (FBD) phân đoạn.
  2. Cơ học vật liệu đàn hồi tuyến tính: Định luật Hooke ($\sigma = E\epsilon$), công thức phân bố ứng suất pháp khi uốn thuần túy ($\sigma = -My/I$).
  3. Hình học vi phân đường cong biến dạng: Khái niệm góc xoay vi phân $d\theta = (M/EI)dx$, độ cứng uốn $EI$, và sự tương đương giữa vi phân cung $ds$ và vi phân trục $dx$ trong điều kiện biến dạng bé.

Kỹ năng phát triển

  • Kỹ năng phân tích kỹ thuật: Xác định bậc siêu tĩnh của hệ thanh và hệ khung phẳng; lựa chọn số lượng giả thiết tĩnh học cần thiết để khử bậc siêu tĩnh.
  • Kỹ năng giải tích toán học: Thiết lập hàm mô-men uốn theo biến vị trí $M(x)$ trên từng đoạn dầm; tính toán tích phân tìm phương trình độ võng và giải hệ phương trình xác định hằng số tích phân $C_1, C_2$.
  • Kỹ năng mô hình hóa thực hành: Phác thảo định tính hình dạng đường đàn hồi của kết cấu dựa vào điều kiện liên kết và hình dạng biểu đồ mô-men uốn; đánh giá tính phù hợp của phương pháp Portal so với phương pháp Cantilever dựa trên tỷ lệ chiều cao/chiều rộng công trình.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng phương pháp sư phạm tiếp cận từng bước: từ trực quan hóa hiện tượng vật lý đến công thức hóa giải tích và ứng dụng tính toán thực hành.

Hệ thống ví dụ mẫu và bài tập tình huống

Tài liệu cung cấp chuỗi ví dụ tính toán có số liệu cụ thể kèm diễn giải chi tiết:

  • Ví dụ 7.1 & 7.2: Phân tích lực trong thanh giàn chịu tải trọng gió và xe chạy lệch tâm; so sánh kết quả khi thanh giằng chéo chịu nén bằng 0 ($F_{AI}=0, F_{BH}=0$) và khi chịu lực cắt đối xứng.
  • Ví dụ 7.3: Tính toán mô-men uốn tại các nút khung nhà công nghiệp hai nhịp chịu tải thẳng đứng $w = 800\text{ lb/ft}$, xác định mô-men nút $M = 14.4\text{ k}\cdot\text{ft}$.
  • Ví dụ 7.4: Phân tích giàn Warren portal khẩu độ $8\text{ m}$, tải trọng ngang $40\text{ kN}$, giải bằng phương pháp mặt cắt và tách nút kết hợp khớp quy ước ở độ cao $3.5\text{ m}$.
  • Ví dụ 7.5 & 7.6: Ứng dụng phương pháp Portal tính toán phản lực chân cột cho khung phẳng một tầng và hai tầng chịu tải ngang $1200\text{ lb}$, $20\text{ kN}$, $30\text{ kN}$.
  • Ví dụ 7.7 & 7.8: Ứng dụng phương pháp Cantilever tính toán khung có diện tích tiết diện các cột không bằng nhau ($10\text{ in}^2, 8\text{ in}^2, 6\text{ in}^2$), xác định trọng tâm hệ cột tại vị trí $\bar{x} = 28.47\text{ ft}$.
  • Ví dụ 8.3, 8.4, 8.5: Tính độ võng dầm đơn giản chịu tải đều $4\text{ kN/m}$ ($v_{\max} = -521/EI$), dầm công-xôn chịu mô-men tập trung $M_0$ (chứng minh góc xoay nhỏ $\theta_A = 0.00297\text{ rad} \ll 1$ với thép W6x9), và dầm chịu tải tập trung $P$ sử dụng điều kiện liên tục.

Phân cấp bài tập và phương pháp tự học

  • Bài tập cơ bản (Fundamental Problems - F8-1, F8-2): Yêu cầu sinh viên rèn luyện kỹ năng phác thảo định tính hình dạng đường cong đàn hồi và đánh dấu chính xác các điểm uốn (inflection points) trước khi tiến hành tính toán định lượng.
  • Bài tập số trị (Problems 7-1 đến 7-45): Hệ thống bài tập đa dạng từ hệ giàn giằng chéo, khung portal chân ngàm/chân khớp đến khung nhà nhiều tầng nhiều nhịp chịu tải ngang.
  • Bài tập gắn với điều kiện thực tế (Problem 7-1P): Phân tích khung nhà kho lưu trữ tại New Orleans, Louisiana chịu vận tốc gió thiết kế $V = 125\text{ mi/h}$, truyền tải qua hệ xà gồ vào cột.
  • Quy trình tự kiểm tra: Sinh viên được hướng dẫn đối chiếu độ võng tính toán với hình dạng phác thảo của đường đàn hồi, kiểm tra điều kiện cân bằng nút và điều kiện biên tại các liên kết gối tựa.

Điểm nổi bật và tính thực tiễn kỹ thuật

  • Khắc phục trở ngại trong giai đoạn tiền thiết kế: Đối với kết cấu siêu tĩnh, việc phân tích chính xác đòi hỏi phải có trước thông số độ cứng $EI$ và diện tích $A$. Giáo trình cung cấp công cụ xấp xỉ giúp kỹ sư xác định nội lực ban đầu để chọn tiết diện sơ bộ mà không cần giả định phức tạp.
  • Mô phỏng kết cấu công trình thực tế: Các mô hình tính toán trong tài liệu bám sát các dạng kết cấu thực tế như: hệ giằng gió cầu xoay (bascule railroad bridge), giàn phẳng nhà nhịp lớn (auditoriums, mill buildings), dầm sàn chịu tải phân bố (floor joists), và khung nhà chịu bão.
  • Phân định rõ ràng phạm vi áp dụng cơ học: Giáo trình làm rõ nguyên lý cơ học ứng dụng: phương pháp Portal dựa trên ứng xử chịu cắt (tương tự dầm ngắn), phù hợp cho nhà thấp tầng; phương pháp Cantilever dựa trên ứng xử chịu uốn tổng thể (tương tự dầm công-xôn dài), phù hợp cho nhà cao tầng thanh mảnh.

Đối tượng sử dụng giáo trình

  • Sinh viên đại học: Sinh viên năm thứ 2 hoặc năm thứ 3 thuộc các ngành Kỹ thuật Xây dựng dân dụng và công nghiệp, Kỹ thuật Công trình Giao thông, Xây dựng Thủy lợi - Thủy điện, và Kỹ thuật Cơ khí Kết cấu.
  • Học viên cao học: Học viên theo học các chương trình thạc sĩ chuyên ngành Kỹ thuật Xây dựng sử dụng tài liệu để củng cố nền tảng lý thuyết biến dạng đàn hồi và đối chiếu với các phương pháp phần tử hữu hạn nâng cao.
  • Kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành các học phần:
    • Tĩnh học công trình (cân bằng vật rắn, sơ đồ vật thể tự do, tính toán phản lực liên kết).
    • Sức bền vật liệu (biểu đồ nội lực $M, V, N$, lý thuyết uốn thuần túy, ứng suất và biến dạng).
    • Toán giải tích (phép tính vi tích phân hàm một biến, giải phương trình vi phân cấp hai).
  • Giảng viên và kỹ sư thực hành: Giảng viên sử dụng tài liệu làm khung bài giảng chuẩn mực và nguồn đề tài bài tập; kỹ sư kết cấu sử dụng các phương pháp phân tích xấp xỉ để kiểm tra nhanh (sanity check) kết quả xuất từ các phần mềm phân tích kết cấu thương mại.

Câu hỏi thường gặp (FAQ)

1. Giáo trình này phù hợp với ai?

Tài liệu được biên soạn phục vụ trực tiếp cho sinh viên, học viên kỹ thuật công trình, giảng viên giảng dạy bộ môn Cơ học kết cấu / Phân tích kết cấu, và các kỹ sư kết cấu cần phương pháp tính nhẩm/tính nhanh sơ bộ.

2. Cần kiến thức nền nào để học giáo trình này?

Người học cần nắm vững kiến thức Tĩnh học (cân bằng lực, phản lực liên kết), Sức bền vật liệu (biểu đồ nội lực, công thức tính ứng suất uốn $\sigma = -My/I$), và Giải tích toán học (tích phân hàm đa thức và giải phương trình vi phân cơ bản).

3. Điểm khác biệt của giáo trình so với các tài liệu khác là gì?

Tài liệu kết hợp chặt chẽ giữa phân tích xấp xỉ có kiểm chứng thực tế và lý thuyết giải tích biến dạng đàn hồi chính xác. Phương pháp tiếp cận đi từ bản chất biến dạng vật lý (phác thảo đường cong đàn hồi, xác định điểm uốn) giúp người học hiểu rõ ứng xử công trình thay vì chỉ áp dụng công thức thuần túy.

4. Làm sao để tự học và nắm vững kiến thức trong giáo trình hiệu quả?

Người học nên bắt đầu từ việc làm các bài tập cơ bản (Fundamental Problems) để rèn luyện kỹ năng vẽ định tính đường đàn hồi và xác định điều kiện biên; sau đó giải chi tiết các ví dụ mẫu từng bước, đối chiếu dấu của mô-men với chiều cong dầm trước khi làm các bài toán khung và giàn phức tạp.

5. Có tài liệu bổ trợ nào kèm theo trong giáo trình không?

Giáo trình cung cấp bảng tra cứu độ võng và góc xoay chuẩn cho các sơ đồ dầm cơ bản ở trang lót bìa trước (inside front cover table), đồng thời dẫn chiếu đến các chương tiếp theo (Chương 9 đến 11) về phương pháp diện tích mô-men (moment-area theorems) và phương pháp dầm liên hợp (conjugate-beam method).

Kết luận

Giáo trình cung cấp một hệ thống lý thuyết và phương pháp tính toán hoàn chỉnh về phân tích xấp xỉ hệ siêu tĩnh và tính toán biến dạng đàn hồi của kết cấu dầm, khung và giàn phẳng. Giá trị học thuật cốt lõi của tài liệu nằm ở việc liên kết bản chất cơ học thực tế của công trình với các mô hình toán học giải tích tường minh.

Lộ trình học tập đề xuất:

  1. Nắm vững điều kiện biên gối tựa và kỹ năng vẽ đường đàn hồi (Mục 8.1).
  2. Làm chủ các giả thiết và phương pháp phân tích xấp xỉ khung, giàn (Mục 7.1 - 7.6).
  3. Ứng dụng phương pháp tích phân kép giải bài toán độ võng chính xác (Mục 8.2 - 8.3).
  4. Mở rộng nghiên cứu các phương pháp năng lượng và phương pháp lực ở các chương chuyên sâu tiếp theo.
