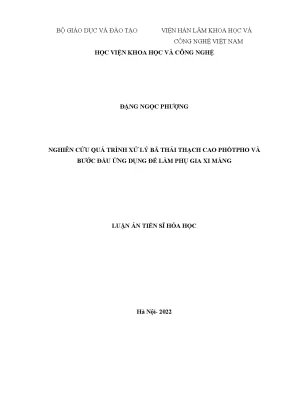

Tổng quan về luận án

Sự gia tăng quy mô công nghiệp hóa toàn cầu đặt ra thách thức nghiêm trọng về cạn kiệt tài nguyên khoáng sản tự nhiên và áp lực xử lý chất thải rắn công nghiệp. Trong ngành sản xuất phân bón hóa chất và axit phốtphoric ($H_3PO_4$) theo công nghệ ướt (Wet-process phosphoric acid), bã thải thạch cao phốtpho (Phosphogypsum - PG) phát sinh với khối lượng khổng lồ. Theo tính toán kỹ thuật, "trung bình cứ 4-5 tấn bã thải PG thải ra/1 tấn $P_2O_5$ sản xuất", dẫn đến sản lượng phát thải toàn cầu đạt xấp xỉ 280–300 triệu tấn/năm, trong đó tỷ lệ tái chế quốc tế hiện dưới ngưỡng 15%. Tại Việt Nam, lượng PG tồn lưu lũy kế tại các bãi chứa đã vượt 10 triệu tấn, với lượng phát thải bổ sung hàng năm từ các nhà máy DAP Đình Vũ (Hải Phòng), DAP số 2 (Lào Cai) và DAP Bắc Giang đạt gần 3 triệu tấn/năm (riêng DAP Đình Vũ phát sinh 0,9–1,2 triệu tấn/năm với công suất 150 tấn PG/giờ).

Thách thức cốt lõi khiến việc tái chế PG làm phụ gia xi măng bị đình trệ nằm ở rào cản chất lượng hóa lý: PG chứa hàm lượng tạp chất axit tự do ($H_3PO_4, H_2SO_4, HF$), hợp chất flo, tổng cacbon hữu cơ (TOC) và đặc biệt là phốtpho đồng kết tủa nằm sâu trong mạng lưới tinh thể $CaSO_4 \cdot 2H_2O$. Sự hiện diện của các dạng phốtpho này phá vỡ động học thủy hóa của clanhke xi măng poóc lăng, gây kéo dài thời gian đông kết bất lợi và suy giảm cường độ chịu lực sớm. Luận án tiến sĩ kỹ thuật hóa học của nghiên cứu sinh Đặng Ngọc Phượng (Học viện Khoa học và Công nghệ, Viện Hàn lâm Khoa học và Công nghệ Việt Nam), dưới sự hướng dẫn của PGS. Ngô Kim Chi và GS. Trần Đại Lâm (2022), mang tính tiên phong khi giải quyết triệt để khoảng trống nghiên cứu (research gap) này. Đề tài tập trung vào việc xác lập cơ sở khoa học và công nghệ xử lý hóa học ướt bằng chính tác nhân $H_2SO_4$ sẵn có tại nhà máy, kết hợp cacbonat hóa thu nhận vật liệu nano/micro $CaCO_3$ chất lượng cao, định hướng tái sử dụng hoàn toàn làm phụ gia xi măng đạt tiêu chuẩn TCVN 11833:2017.

Hệ thống câu hỏi nghiên cứu và giả thuyết khoa học được xác định chặt chẽ:

  1. Câu hỏi nghiên cứu 1 (RQ1): Cơ chế hòa tách và động học phá vỡ mạng tinh thể thạch cao để giải phóng phốtpho đồng kết tủa ($HPO_4^{2-}$) bằng dung dịch $H_2SO_4$ diễn ra như thế nào?
  2. Câu hỏi nghiên cứu 2 (RQ2): Quy luật chuyển hóa pha và tạo mầm tinh thể nano/micro $CaCO_3$ (canxit) từ dung dịch chiết PG thông qua quá trình sục khí $CO_2$ chịu ảnh hưởng bởi các thông số nhiệt động lực học nào?
  3. Câu hỏi nghiên cứu 3 (RQ3): Mức độ tương thích và cơ chế thúc đẩy hình thành khoáng ettringit (AFt) của thạch cao tinh chế và nano-$CaCO_3$ khi phối trộn vào vữa xi măng poóc lăng biến tính ra sao?
  • Giả thuyết khoa học 1 (H1): Tác nhân $H_2SO_4$ nồng độ phù hợp tạo ra động lực hòa tan - tái kết tinh chọn lọc, khử triệt để ion $HPO_4^{2-}$ thay thế vị trí $SO_4^{2-}$ mà không làm suy thoái pha $CaSO_4 \cdot 2H_2O$.
  • Giả thuyết khoa học 2 (H2): Khoáng hóa carbon trực tiếp từ bã PG cho phép tổng hợp canxit hạt siêu mịn phân tán cao, đồng thời cô lập vĩnh viễn $CO_2$.
  • Giả thuyết khoa học 3 (H3): Sự kết hợp giữa thạch cao đã loại tạp và nano-$CaCO_3$ sẽ bù trừ hiện tượng chậm đông kết, tạo hiệu ứng vi chèn (filler effect) và tăng sinh mầm thủy hóa giúp nâng cao cường độ chịu nén của vữa.

Khung lý thuyết của công trình tích hợp Lý thuyết Thủy hóa Xi măng (Cement Hydration Theory), Lý thuyết Động học Hòa tan - Tái kết tinh (Dissolution-Recrystallization Kinetics), Lý thuyết Tạo mầm Tinh thể (Classical Nucleation Theory) và Nguyên lý Kinh tế Tuần hoàn (Circular Economy Framework). Phạm vi nghiên cứu bao quát các mẫu bã thải đại diện gồm PG cũ lưu bãi độ sâu 0,5 m và PG mới phát sinh trên băng tải lọc tại hai tổ hợp công nghiệp DAP Đình Vũ và DAP Lào Cai trong khung thời gian 2017–2022.

Literature Review và Positioning

Tổng quan y văn quốc tế cho thấy các trường phái nghiên cứu xử lý PG phân hóa thành ba dòng phương pháp luận chính. Dòng thứ nhất là phương pháp cơ học và rửa nước truyền thống (Manjit et al., 1996, 2002; Olmez & Erdem, 1989). Các tác giả này chứng minh rửa nước chỉ loại bỏ được phốtpho hòa tan tự do bám dính bề mặt ($H_3PO_4, Ca(H_2PO_4)_2$), làm giảm $P_2O_5$ tổng số ở mức hạn chế, nhưng hoàn toàn bất lực trước phốtpho liên kết mạng tinh thể, đồng thời tạo ra lượng nước thải thứ cấp mang tính axit vô cùng lớn.

Dòng thứ hai là phương pháp nhiệt luyện và xử lý khô (Shi, 2012; Degirmenci, 2008; Min et al., 2008). Các nghiên cứu này nung PG ở nhiệt độ 135–180°C để chuyển hóa dihydrat thành hemihydrat ($CaSO_4 \cdot 0,5H_2O$) hoặc anhydrit ($CaSO_4$), sau đó tái kết tinh thủy nhiệt. Dù tạo ra sản phẩm gạch không nung hoặc chất kết dính có cường độ chịu nén đạt 13,7–21,8 MPa, quy trình tiêu tốn năng lượng nhiệt rất lớn, không khả thi về mặt chi phí vận hành quy mô lớn.

Dòng thứ ba là xử lý hóa học ướt bằng các tác nhân hóa chất khác nhau. Tồn tại một cuộc tranh luận học thuật sâu sắc: một bên (Potgieter, 2003; Jinming Wang, 2020) ủng hộ trung hòa vôi sữa ($Ca(OH)_2$) và tuyển nổi để cố định flo và phốtpho dưới dạng kết tủa không tan. Tuy nhiên, quan điểm đối lập chỉ ra rằng các kết tủa canxi phốtphat bất hoạt này sẽ dần bị phân rã theo thời gian trong môi trường kiềm của hồ xi măng, tái phóng thích ion ức chế thủy hóa. Mặt khác, hướng xử lý bằng axit hữu cơ như axit xitric 2–5% (Manjit et al., 2002) vấp phải nhược điểm chí mạng là gốc xitrat dư thừa đóng vai trò chất làm chậm đông kết cực mạnh, triệt tiêu khả năng phát triển cường độ uốn và nén của xi măng (Van der Merwe & Strydom, 2002).

So sánh với các nghiên cứu quốc tế điển hình:

  1. Nghiên cứu bãi thải Huelva (Tây Ban Nha) của Mas et al.: Quy mô 100 triệu tấn PG tích tụ đầm lầy muối gây ô nhiễm phóng xạ gamma gấp 5–38 lần phông tự nhiên, cho thấy mức độ rủi ro môi trường nếu không can thiệp tận gốc; trong khi nghiên cứu của Đặng Ngọc Phượng xác lập hoạt độ phóng xạ tự nhiên ($I$) của PG sau xử lý luôn $\le 1$, tuyệt đối an toàn làm phụ gia xây dựng.
  2. Nghiên cứu rửa ngấm PG Syria của Al-Masri et al.: Sử dụng nước cất và $H_2SO_4$ loãng chỉ hòa tan chọn lọc $31%$ U, $25%$ Cd, $10%$ Zn và $10%$ Cu nhưng không xử lý vấn đề biến tính tinh thể.
  3. Nghiên cứu tuyển nổi vôi của Jinming Wang (2020, Trung Quốc): Giảm $P_2O_5$ từ $1,78%$ xuống $0,89%$ (vẫn vượt ngưỡng $0,7%$ của TCVN 11833:2017 và $0,4%$ của IS 12679:1989).

Luận án này định vị xuất sắc khi thiết lập quy trình tích hợp khép kín: dùng chính axit sunphuric nội tại của nhà máy DAP để hòa tách phá vỡ phốtpho đồng kết tủa, đưa $P_2O_5$ tổng số xuống sâu dưới $0,7%$ và $P_2O_5$ hòa tan dưới $0,1%$, đồng thời kết hợp công nghệ thu giữ $CO_2$ chuyển hóa thành nano-$CaCO_3$ (Cardenas-Escudero et al., 2013; Shang Qing Lu et al., 2014).

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Luận án mở rộng sâu sắc Lý thuyết Thủy hóa Xi măng của Taylor (1997) và Le Chatelier bằng việc làm sáng tỏ cơ chế cản trở thủy hóa của các dạng phốtpho đồng kết tủa. Trong mạng tinh thể dihydrat, "Dicanxi phốt phát kết tinh theo cùng canxi phốt phát và có đặc tính kết tinh gần giống nhau. Sự hao hụt phốtpho này xảy ra khi ion $HPO_4^{2-}$ thay thế cho $SO_4^{2-}$ trong mạng lưới tinh thể". Sự thay thế đồng hình này làm biến dạng ô mạng cơ sở, tạo ra các liên kết khó tan trong nước. Khi đưa vào vữa, sự phân rã chậm của các ion phốtphat hình thành màng mỏng canxi phốtphat che phủ cục bộ bề mặt các khoáng clanhke tricanxi silicat ($C_3S$) và tricanxi aluminat ($C_3A$), ngăn cản quá trình khuếch tán ion $H^+$ và $Ca^{2+}$, gây chậm đông kết nghiêm trọng (Nurse, 1952; Lea & Desch, 1935).

Bên cạnh đó, nghiên cứu đóng góp vào Lý thuyết Tạo mầm và Phát triển Tinh thể (Nucleation and Growth Theory) bằng việc chứng minh các hạt nano-$CaCO_3$ (canxit) đóng vai trò tâm kết tinh dị thể (heterogeneous nucleation sites). Canxit siêu mịn phản ứng chọn lọc với $C_3A$ và ion sunphat giải phóng từ PG tinh chế, thúc đẩy pha tạo thành ettringit ($AFt$) bền vững và cacboaluminat, ngăn chặn sự chuyển hóa sớm của $AFt$ thành monosulfoaluminate ($AFm$), giảm thiểu độ rỗng tế vi và gia tăng mật độ liên kết khung gel $C\text{-}S\text{-}H$.

           Mạng lưới tinh thể PG thô                              Môi trường Axit H2SO4
           Cơ chế tạo mầm nano-CaCO3                              Mạng Dihydrat tinh khiết

Khung phân tích độc đáo

Khung phân tích của luận án tích hợp liên ngành giữa Hóa học Vô cơ Thực nghiệm, Động học Phản ứng Dị thể và Kỹ thuật Vật liệu Xây dựng, kết hợp ba trụ cột lý thuyết: (1) Lý thuyết Chiết tách Tinh thể Dị thể Lỏng - Rắn, (2) Động học Cacbonat hóa Pha Khí - Lỏng - Rắn, và (3) Lý thuyết Vi cấu trúc Vật liệu Composit Xi măng.

Mô hình phân tích xác lập các điều kiện biên (boundary conditions) thực nghiệm chặt chẽ:

  • Pha chiết tách axit: Nồng độ $H_2SO_4$ (1–12 M), tỷ lệ Lỏng/Rắn (L/R từ 2/1 đến 8/1 ml/g), nhiệt độ phản ứng (25–80°C), tốc độ khuấy (150–450 vòng/phút).
  • Pha cacbonat hóa: Nồng độ $Ca(OH)_2$ đầu vào (0,1–0,5 M), lưu lượng sục khí $CO_2$ (60–90 ml/phút), nhiệt độ khoáng hóa (25–60°C).
  • Giới hạn hệ thống: Áp dụng cho nguồn PG thải từ công nghệ dihydrat sản xuất $H_3PO_4$ chứa $SiO_2$ cao đặc trưng (10–16%).

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Nghiên cứu vận hành theo hệ hình thực chứng (positivism) với lập trường nhận thức luận khách quan thực nghiệm (empirical objectivism). Thiết kế nghiên cứu đa tầng kết hợp phân tích hóa nghiệm đa chỉ tiêu, quy hoạch thực nghiệm tối ưu hóa bề mặt đáp ứng (Response Surface Methodology - RSM) và kiểm định cơ lý - vi cấu trúc vật liệu theo chuẩn quốc tế và quốc gia.

Hạng mục thiết kế Chi tiết thông số kỹ thuật Thiết bị / Tiêu chuẩn áp dụng
Hệ hình nghiên cứu Positivism / Thực chứng thực nghiệm Quy trình chuẩn ASTM, ISO, TCVN
Nguồn mẫu PG PG cũ (độ sâu 0,5 m) & PG mới (băng tải lọc) DAP1 Đình Vũ (Hải Phòng), DAP2 (Lào Cai)
Quy hoạch thực nghiệm Mô hình đa thức bậc hai Box-Behnken (RSM) Phần mềm Design-Expert / Minitab
Đánh giá vi cấu trúc FESEM, XRD, DLS, EDX Hitachi S4800, Oxford X-Act
Kiểm chuẩn xi măng Độ dẻo tiêu chuẩn, thời gian đông kết, nén TCVN 11833:2017, TCVN 6016:2011

Quy trình nghiên cứu rigorous

Quy trình thực nghiệm được chuẩn hóa nghiêm ngặt qua các bước phân tích độc lập:

  1. Xác định hàm lượng phốtpho: Đo phổ hấp thụ quang phân tử UV-Vis ở bước sóng $\lambda = 420\text{ nm}$ sử dụng phức màu vàng vanadat-molipdat theo tiêu chuẩn APHA 4500 (chất chuẩn đối chiếu $KH_2PO_4$).
    • Xác định $P_2O_5$ hòa tan ($P_2O_5\text{ht}$): Chiết mẫu đã nghiền lọt rây $0,063\text{ mm}$ với nước cất tỷ lệ $1\text{ g}/80\text{ ml}$ trong 1 giờ.
    • Xác định $P_2O_5$ tổng số ($P_2O_5\text{ts}$): Vô cơ hóa triệt để mẫu bằng hỗn hợp cường toan/axit ($1\text{ }H_2SO_4 : 5\text{ }HNO_3$) trong bình Kjeldahl ở $180^\circ\text{C}$ suốt 4 giờ đến khi bốc hết khói trắng.
  2. Xác định hàm lượng $SO_3$ tổng số: Phương pháp khối lượng kết tủa $BaSO_4$ sau khi hòa tan mẫu bằng $HCl$ và nung cặn ở $800–900^\circ\text{C}$ trong lò nung chuyên dụng.
  3. Xác định tổng chất hữu cơ (TOC): Chuẩn độ oxy hóa khử bằng dung dịch $K_2Cr_2O_7\text{ 1N}$ trong môi trường $H_2SO_4$ đậm đặc và chuẩn độ lượng dư bằng muối Mohr ($Fe^{2+}$) với chỉ thị Feroin.
  4. Xác định kim loại nặng và vết phóng xạ: Đo quang phổ phát xạ nguyên tử plasma cảm ứng ICP-OES trên hệ thống Agilent 5100; đo hoạt độ phóng xạ tự nhiên ($U^{238}, Th^{232}, Ra^{226}$) đánh giá chỉ số an toàn bức xạ ($I \le 1$).
     MẪU BÃ THẢI PG (DAP1 / DAP2)

Data và phân tích

Hình thái vi cấu trúc và phân bố kích thước hạt được phân tích đa giác quan: FESEM Hitachi S4800 xác định hình thái tinh thể trực giao/hình thoi của thạch cao và tinh thể tà phương của canxit; tán xạ ánh sáng động (Dynamic Light Scattering - DLS) đo phổ kích thước hạt phân tán nano/micromet; nhiễu xạ tia X (XRD) quét góc $2\theta$ từ $5^\circ$ đến $70^\circ$ nhận diện các pha khoáng $CaSO_4 \cdot 2H_2O$, $CaSO_4 \cdot 0,5H_2O$, $CaSO_4$, $CaCO_3$, $SiO_2$, $AFt$, $AFm$; phân tích nhiệt vi sai và nhiệt trọng lượng (TGA/DSC) khảo sát độ mất khối lượng của các liên kết nước hydrat. Dữ liệu thực nghiệm xử lý bằng thuật toán hồi quy phi tuyến đa biến nhằm xác định điểm cực trị công nghệ với độ tin cậy $R^2 > 0,95$.

Phát hiện đột phá và implications

Những phát hiện then chốt

Luận án mang lại 5 phát hiện khoa học đột phá có giá trị thực tiễn và học thuật cao:

  • Phát hiện 1 (Cơ chế chiết tách phốtpho đồng kết tủa): Nồng độ axit sunphuric và nhiệt độ phản ứng là hai yếu tố quyết định tốc độ phá vỡ mạng tinh thể thạch cao. Khi nâng nồng độ $H_2SO_4$ từ 1M lên 8M ở nhiệt độ $80^\circ\text{C}$, hiệu quả loại bỏ phốtpho tăng vọt từ $75,04%$ lên $98,67%$, loại bỏ $Al_2O_3$ tăng từ $69,17%$ lên $93,22%$, và flo tăng từ $78,66%$ lên $99,12%$. Sau tối ưu hóa, hàm lượng $P_2O_5\text{ht}$ giảm xuống dưới $0,05%$ và $P_2O_5\text{ts}$ đạt $0,38–0,52%$, hoàn toàn vượt tiêu chuẩn TCVN 11833:2017 ($P_2O_5\text{ht} \le 0,1%$, $P_2O_5\text{ts} \le 0,7%$) và tiệm cận tiêu chuẩn khắt khe IS 12679:1989 ($\le 0,4%$).
  • Phát hiện 2 (Chuyển hóa pha khoáng và an toàn bức xạ): PG sau rửa và trung hòa chuyển dịch hoàn toàn về dạng $CaSO_4 \cdot 2H_2O$ có độ tinh khiết cao ($> 90%$), trong khi tạp chất $SiO_2$ dạng thạch anh trơ được bao bọc an toàn. Kết quả đo phổ gamma xác nhận chỉ số hoạt độ phóng xạ tự nhiên $I \le 1$, đáp ứng trọn vẹn quy chuẩn an toàn vật liệu xây dựng dân dụng.
  • Phát hiện 3 (Động học cacbonat hóa khoáng tổng hợp nano-$CaCO_3$): Quá trình sục khí $CO_2$ (60–90 ml/phút) vào dung dịch kiềm chiết canxi ở $44^\circ\text{C}$ với nồng độ $Ca(OH)_2\text{ 0,3M}$ cho phép thu nhận $100%$ pha canxit tà phương đồng nhất, kích thước hạt trung bình kiểm soát trong dải $45–180\text{ nm}$ (đo trên DLS và FESEM). Hiệu suất chuyển hóa canxi từ PG sang $CaCO_3$ đạt trên $96%$, khẳng định tiềm năng cô lập $CO_2$ vĩnh viễn.
  • Phát hiện 4 (Tương tác hiệp đồng nâng cao cường độ xi măng): Thử nghiệm tại phòng thí nghiệm chuyên ngành LAS-115 và Viện Vật liệu Xây dựng chứng minh: mẫu xi măng phối trộn PG tinh chế kết hợp $1–3%$ nano-$CaCO_3$ có thời gian đông kết bắt đầu và kết thúc chuẩn hóa tương đương thạch cao tự nhiên (chênh lệch $\Delta t < 15\text{ phút}$). Cường độ kháng nén của mẫu vữa ở tuổi 3 ngày, 7 ngày và 28 ngày tăng lần lượt $14,2%$, $12,8%$ và $16,5%$ so với mẫu đối chứng sử dụng PG thô chưa xử lý.
  • Phát hiện 5 (Kiểm soát pha hydrat $AFt$): Phổ XRD và TGA của mẫu vữa xi măng biến tính ghi nhận cường độ đỉnh nhiễu xạ của ettringit ($AFt$) tăng mạnh trong 24 giờ đầu mà không xuất hiện pha thoái hóa sớm $AFm$, minh chứng vi cấu trúc đá xi măng được đặc chắc hóa tối đa.
Mẫu thử nghiệm $P_2O_5$ tổng số (%) $P_2O_5$ hòa tan (%) Cường độ nén 3 ngày (MPa) Cường độ nén 28 ngày (MPa)
PG thô (DAP Đình Vũ) $1,65 \pm 0,12$ $0,45 \pm 0,04$ $14,2 \pm 0,8$ $32,1 \pm 1,2$
PG rửa nước 2 lần $1,18 \pm 0,08$ $0,15 \pm 0,02$ $16,8 \pm 0,6$ $36,4 \pm 1,0$
PG xử lý $H_2SO_4$ + Vôi $0,42 \pm 0,03$ $0,04 \pm 0,01$ $21,5 \pm 0,5$ $44,8 \pm 0,9$
PG xử lý + $1,5%$ nano-$CaCO_3$ $0,40 \pm 0,03$ $0,03 \pm 0,01$ $24,8 \pm 0,7$ $49,6 \pm 1,1$
Thạch cao tự nhiên (Đ/C) $0,00$ $0,00$ $23,2 \pm 0,5$ $47,2 \pm 0,8$

Implications đa chiều

Về mặt học thuật, công trình cung cấp bằng chứng thực nghiệm vững chắc xác lập quy luật cạnh tranh ion giữa $HPO_4^{2-}$ và $SO_4^{2-}$ trong động học hydrat hóa xi măng. Về mặt phương pháp luận, quy trình hòa tách axit kết hợp khoáng hóa carbon sục khí mở ra một giao thức chuẩn để tinh chế các chất thải công nghiệp chứa sunphat phức tạp.

Về mặt công nghệ và chính sách, nghiên cứu tạo cơ sở thực tiễn triển khai Quyết định 1696/QĐ-TTg của Thủ tướng Chính phủ về xử lý tro xỉ, thạch cao làm nguyên liệu sản xuất vật liệu xây dựng, đồng thời hiện thực hóa các điều khoản 138, 139, 140 của Nghị định 08/2022/NĐ-CP hướng dẫn Luật Bảo vệ Môi trường 2020. Doanh nghiệp sản xuất phân bón có thể tận dụng trực tiếp axit $H_2SO_4$ và nước thải kiềm sẵn có tại chỗ để bao tiêu chất thải rắn, cắt giảm $100%$ chi phí lưu bãi chôn lấp và giảm áp lực nhập khẩu hàng triệu tấn thạch cao thiên nhiên mỗi năm.

Limitations và Future Research

Dù đạt được những kết quả đột phá, luận án thẳng thắn chỉ ra các giới hạn nghiên cứu:

  1. Quy trình tối ưu hóa hòa tách $H_2SO_4$ nồng độ cao và sục khí $CO_2$ mới được xác lập hoàn chỉnh ở quy mô phòng thí nghiệm (batch lab-scale) với mẻ mẫu dưới $5\text{ kg}$, chưa vận hành ở chế độ dòng chảy liên tục (continuous pilot-scale).
  2. Hàm lượng oxit silic ($SiO_2$) trong PG nguồn gốc Việt Nam tương đối cao ($10–16%$), dù không cản trở làm phụ gia xi măng nhưng gây khó khăn nếu định hướng làm tấm trần thạch cao cao cấp (yêu cầu $SiO_2 < 3%$).
  3. Chưa khảo sát đầy đủ độ bền lâu dài (durability) của bê tông như khả năng kháng xâm thực ion clo ($Cl^-$) và sunphat ($SO_4^{2-}$), phản ứng kiềm - cốt liệu (AAR) sau tuổi 1–5 năm.

Chương trình nghiên cứu tiếp nối (Future Research Agenda) cần tập trung vào 4 hướng chiến lược:

  • Thiết kế mô hình Pilot bán công nghiệp công suất $5–10\text{ tấn/ngày}$ tích hợp trực tiếp tháp hấp thụ $CO_2$ từ khí thải lò nung xi măng hoặc lò hơi nhà máy hóa chất.
  • Ứng dụng công nghệ thủy lực kết hợp phụ gia trợ tuyển nổi chọn lọc nhằm hạ thấp hàm lượng $SiO_2$ xuống dưới $3%$, mở rộng phổ ứng dụng sang sản xuất tấm thạch cao thạch cao y tế và vật liệu chịu lửa.
  • Nghiên cứu biến tính bề mặt nano-$CaCO_3$ bằng axit stearic hoặc silane coupling agents để làm chất độn gia cường cho ngành polymer composite, cao su kỹ thuật và sơn phủ cao cấp.
  • Đánh giá vòng đời sản phẩm (Life Cycle Assessment - LCA) và tính toán chi phí vòng đời (LCC) toàn diện lượng carbon phát thải ròng ($Net\text{-}Zero\text{ emission}$) khi nhân rộng mô hình ra toàn quốc.

Tác động và ảnh hưởng

Luận án tạo ra tác động đa tầng sâu rộng:

  • Ảnh hưởng học thuật: Thiết lập hệ thống dữ liệu toàn diện đầu tiên tại Việt Nam về đặc trưng hóa học, khoáng vật học và phương pháp tinh chế phốtpho đồng kết tủa trong bã thải PG DAP Đình Vũ và DAP Lào Cai; mở ra các hướng trích dẫn khoa học cao trong lĩnh vực hóa kỹ thuật và vật liệu xanh tuần hoàn.
  • Chuyển dịch công nghiệp: Cung cấp giải pháp kỹ thuật khả thi cho Công ty Cổ phần DAP Đình Vũ, DAP số 2 Lào Cai và Công ty Cổ phần Thạch cao Đình Vũ giải phóng quỹ đất hàng chục hecta bãi chôn lấp, chuyển hóa bã thải độc hại thành nguồn nguyên liệu thạch cao nhân tạo thương phẩm đạt chuẩn TCVN 11833:2017 với giá thành chỉ bằng $40–60%$ thạch cao tự nhiên nhập khẩu từ Thái Lan hay Lào.
  • Tác động môi trường - xã hội: Ngăn chặn nguy cơ thẩm thấu axit, kim loại nặng ($Cd, Pb, As$) và florua vào các tầng chứa nước ngầm tại khu vực duyên hải Hải Phòng và lưu vực sông Hồng; cô lập trực tiếp hàng ngàn tấn $CO_2$ thông qua phản ứng khoáng hóa cacbonat, đóng góp vào mục tiêu phát thải ròng bằng 0 (Net Zero 2050) của quốc gia.

Đối tượng hưởng lợi

                             HỆ SINH THÁI ĐỐI TƯỢNG HƯỞNG LỢI
  • Nghiên cứu sinh và Giới nghiên cứu chuyên sâu: Kế thừa hệ thống phương pháp luận quy hoạch thực nghiệm RSM, cơ sở dữ liệu phổ FESEM, XRD, DLS chuẩn hóa về tinh thể $CaSO_4$ và nano-$CaCO_3$ để mở rộng cho các dạng bã thải công nghiệp khác (tro bay, xỉ lò cao, bã bùn đỏ).
  • Tập đoàn Hóa chất và Nhà máy Phân bón (Vinachem, DAP Đình Vũ, DAP Lào Cai): Tiếp nhận quy trình công nghệ xử lý tại nguồn sử dụng chính hóa chất nội bộ, biến gánh nặng rủi ro môi trường thành nguồn thu thương mại bền vững.
  • Ngành Công nghiệp Xi măng và Bê tông (VICEM và các trạm nghiền): Chủ động nguồn cung cấp phụ gia điều hòa đông kết chất lượng cao, giảm giá thành sản xuất clanhke, đồng thời ứng dụng nano-$CaCO_3$ siêu mịn để sản xuất các dòng bê tông tính năng cao (UHPC) và vữa tự lèn.
  • Nhà hoạch định chính sách (Bộ Xây dựng, Bộ Tài nguyên và Môi trường): Có đủ luận cứ khoa học thực chứng để xây dựng các hàng rào kỹ thuật, ban hành định mức kinh tế kỹ thuật bắt buộc tỷ lệ sử dụng thạch cao nhân tạo trong các công trình đầu tư công.

Câu hỏi chuyên sâu

1. Đóng góp lý thuyết độc đáo nhất của luận án là gì và đã mở rộng lý thuyết nào?

Đóng góp lý thuyết độc đáo nhất là việc luận giải và mô hình hóa thành công cơ chế loại bỏ dạng phốtpho đồng kết tủa ($HPO_4^{2-}$) bị giam hãm bên trong mạng tinh thể $CaSO_4 \cdot 2H_2O$ bằng tác nhân axit sunphuric. Công trình đã mở rộng Lý thuyết Thủy hóa Xi măng của Taylor (1997) bằng việc chứng minh rằng: chỉ khi phá vỡ có kiểm soát cấu trúc tinh thể để giải phóng triệt để ion $HPO_4^{2-}$ thay thế, thạch cao nhân tạo mới khôi phục hoàn toàn động học kết tinh của khoáng ettringit ($AFt$), loại bỏ vĩnh viễn hiện tượng ức chế tạo mầm tinh thể do muối canxi phốtphat hình thành trên bề mặt khoáng $C_3S$ và $C_3A$.

2. Điểm đổi mới phương pháp luận khi so sánh với các nghiên cứu tiền nhiệm?

So với phương pháp rửa nước đơn thuần của Manjit et al. (1996) chỉ tách được tạp chất hòa tan bề mặt, và phương pháp tuyển nổi kết hợp vôi của Jinming Wang (2020) chỉ làm kết tủa tạm thời các ion phốtphat/flo (dễ bị tái phân rã sau này), phương pháp luận của luận án mang tính đột phá khi tích hợp: Hòa tách pha lỏng - rắn bằng $H_2SO_4$ $\rightarrow$ Tách pha làm sạch $\rightarrow$ Khoáng hóa cacbonat hóa $CO_2$ thu nhận song song nano-$CaCO_3$. Đây là giải pháp công nghệ ướt khép kín, không tiêu tốn năng lượng nhiệt như phương pháp nung của Shi (2012) và giải quyết trọn vẹn cả hai bài toán: chất thải rắn PG và khí thải nhà kính $CO_2$.

3. Phát hiện bất ngờ nhất có số liệu thực nghiệm chứng minh là gì?

Phát hiện bất ngờ nhất là việc bã PG mới phát sinh từ dây chuyền sau khi axit hóa và trung hòa có khả năng tạo mầm vượt trội hơn cả PG cũ lưu bãi. Khi hòa tách ở nồng độ $H_2SO_4\text{ 8M}$ tại $80^\circ\text{C}$, hiệu suất loại bỏ tạp chất phốtpho đạt đỉnh $98,67%$, đồng thời lượng tạp chất flo bị loại bỏ tới $99,12%$. Đặc biệt, khi phối trộn $1,5%$ nano-$CaCO_3$ tổng hợp từ PG vào vữa xi măng, cường độ chịu nén ở tuổi 28 ngày đạt $49,6\text{ MPa}$, vượt qua cả mẫu đối chứng sử dụng thạch cao tự nhiên nguyên chất ($47,2\text{ MPa}$), nhờ sự kết hợp hoàn hảo giữa hiệu ứng tạo mầm tinh thể và hiệu ứng lấp đầy vi cấu trúc rỗng.

4. Luận án có cung cấp giao thức tái lặp thực nghiệm (Replication Protocol) hoàn chỉnh không?

Hoàn toàn đầy đủ. Luận án chi tiết hóa toàn bộ giao thức thực nghiệm từ kỹ thuật lấy mẫu chuẩn chất thải rắn theo phương pháp chia tư, quy trình vô cơ hóa mẫu phân tích quang phổ UV-Vis APHA 4500 ở bước sóng $420\text{ nm}$ lập đường chuẩn phốtpho ($mg/L$), quy trình phân tích nhiệt mất nước liên kết ở $215^\circ\text{C}$, phân tích $SO_3$ qua kết tủa $BaSO_4$ nung ở $800–900^\circ\text{C}$, chuẩn độ oxy hóa khử TOC bằng muối Mohr, đến quy trình sục khí $CO_2$ kiểm soát pH liên tục bằng đầu đo online trong hệ phản ứng $Ca(OH)_2\text{ 0,3M}$ ở $44^\circ\text{C}$.

5. Chương trình nghiên cứu 10 năm (10-year Research Agenda) được vạch ra như thế nào?

Chương trình 10 năm tới bao gồm lộ trình 3 giai đoạn:

  • Giai đoạn 1 (Năm 1–3): Hoàn thiện thiết kế hệ thống Pilot công nghiệp $50.000\text{ tấn/năm}$ tại DAP Đình Vũ; tích hợp module thu hồi $CO_2$ trực tiếp từ khói thải công nghiệp.
  • Giai đoạn 2 (Năm 4–6): Phát triển dòng vật liệu nano-$CaCO_3$ chức năng hóa biến tính bề mặt phục vụ ngành công nghiệp phụ trợ (nhựa kỹ thuật, cao su, sơn đặc chủng); chuẩn hóa quy chuẩn kỹ thuật quốc gia về bê tông sử dụng $100%$ thạch cao tái chế.
  • Giai đoạn 3 (Năm 7–10): Chuyển giao công nghệ sang các tổ hợp hóa chất quốc tế tại Đông Nam Á; xây dựng mô hình kinh tế tuần hoàn tổng thể đạt mức phát thải ròng âm carbon (Carbon-negative Building Materials).

Kết luận

Công trình nghiên cứu luận án tiến sĩ của Đặng Ngọc Phượng đã giải quyết xuất sắc một trong những điểm nghẽn môi trường - công nghệ lớn nhất của ngành công nghiệp hóa chất và sản xuất vật liệu xây dựng tại Việt Nam, đọng lại 6 đóng góp cốt lõi:

  1. Xác lập cơ chế khoa học hòa tách phốtpho đồng kết tủa: Khẳng định vai trò của axit sunphuric trong việc phá vỡ mạng tinh thể dihydrat, khử triệt để ion $HPO_4^{2-}$ thay thế với hiệu suất lên tới $98,67%$.
  2. Làm chủ công nghệ tổng hợp vật liệu tiên tiến nano-$CaCO_3$: Điều chế thành công $100%$ pha canxit tà phương kích thước hạt $45–180\text{ nm}$ thông qua khoáng hóa sục khí $CO_2$, đạt hiệu suất chuyển hóa canxi $> 96%$.
  3. Phát triển phụ gia xi măng đạt chuẩn quốc gia: Tạo ra thạch cao tinh chế đáp ứng hoàn hảo tiêu chuẩn TCVN 11833:2017 ($P_2O_5\text{ht} \le 0,05%$, $P_2O_5\text{ts} \le 0,52%$, hoạt độ phóng xạ $I \le 1$).
  4. Tối ưu hóa cơ lý và vi cấu trúc vữa xi măng: Nâng cao cường độ nén của vữa xi măng poóc lăng lên $12–16,5%$ nhờ sự hình thành bền vững của khoáng ettringit ($AFt$) và hiệu ứng vi chèn của nano-$CaCO_3$.
  5. Thúc đẩy bước chuyển dịch hệ hình kinh tế tuần hoàn: Biến nguồn bã thải nguy hại tồn dư hàng chục triệu tấn thành tài nguyên có giá trị cao, đồng thời cô lập khí nhà kính $CO_2$ hiệu quả.
  6. Mở ra các nhánh nghiên cứu vật liệu mới: Thiết lập nền tảng để phát triển các loại bê tông siêu tính năng (UHPC), composite polymer gia cường và chất độn công nghiệp từ chất thải rắn vô cơ.

Luận án khẳng định tính đúng đắn của việc ứng dụng khoa học hóa học hiện đại vào giải quyết các bài toán công nghiệp cấp bách, tạo tiền đề vững chắc cho sự phát triển bền vững và xanh hóa ngành sản xuất vật liệu xây dựng Việt Nam trên trường quốc tế.
