Giới thiệu dự án

Sự bùng nổ của cuộc Cách mạng Công nghiệp 4.0 và xu hướng tự động hóa trong ngành cơ khí chế tạo đòi hỏi các hệ thống gia công vi mô phải đạt độ linh hoạt cao, chi phí tối ưu và dễ dàng tích hợp vào các xưởng sản xuất quy mô vừa và nhỏ (SMEs). Theo thống kê từ Hiệp hội Công nghiệp Laser Quốc tế (AILU), thị trường máy khắc và cắt laser toàn cầu đạt quy mô hơn 4.2 tỷ USD vào năm 2023, với tốc độ tăng trưởng kép (CAGR) hàng năm là 7.8%. Tuy nhiên, các dòng máy công nghiệp truyền thống (như laser $\text{CO}_2$ công suất lớn hoặc Fiber laser) thường có chi phí đầu tư ban đầu cao (từ 5.000 đến trên 30.000 USD), kết cấu cồng kềnh, tiêu thụ nhiều năng lượng và đòi hỏi chi phí bảo dưỡng quang học phức tạp.

+-------------------------------------------------------------------------+
|                  HỆ THỐNG MÁY KHẮC LASER DIODE MINI CNC                 |
|                                                                         |
|  +--------------------+   G-Code / PWM   +---------------------------+  |
|  | Phần mềm điều khiển | ---------------> | Vi điều khiển GRBL 32-bit |  |
|  | (LaserGRBL/LightB.)|                  | (Tần số xung bước 20 kHz) |  |
|  +--------------------+                  +---------------------------+  |
|                                                        |                |
|                    +-----------------------------------+                |
|                    |                                   |                |
|                    v                                   v                |
|        +-----------------------+           +-----------------------+    |
|        | Driver A4988 / NEMA17 |           | Laser Diode Module 5W |    |
|        | Truyền động đai 3M-15 |           | Bước sóng 445 nm Blue |    |
|        +-----------------------+           +-----------------------+    |
|                    |                                   |                |
|                    +-----------------> + <-------------+                |
|                                        |                                |
|                                        v                                |
|                          +---------------------------+                  |
|                          | Gia công bề mặt: Gỗ, Mica |                  |
|                          | Sai số lặp lại <= 0.05 mm |                  |
|                          +---------------------------+                  |
+-------------------------------------------------------------------------+

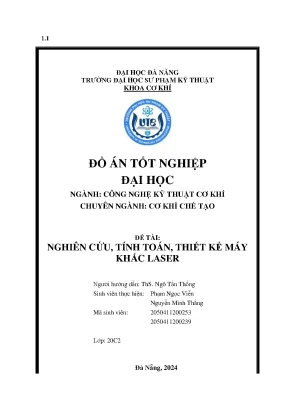

Đề tài "Nghiên cứu, tính toán, thiết kế máy khắc laser" do nhóm sinh viên Khoa Cơ Khí – Trường Đại học Sư phạm Kỹ thuật, Đại học Đà Nẵng thực hiện (dưới sự hướng dẫn của ThS. Ngô Tấn Thống) tập trung giải quyết bài toán gia công khắc dấu chính xác cao trên đa dạng vật liệu phi kim và kim loại phủ lớp với chi phí chế tạo thấp.

Mục tiêu dự án

  1. Tính toán động lực học và thiết kế cơ khí: Thiết kế hệ thống truyền động 2 trục $X-Y$ sử dụng thanh nhôm định hình 6063-T5 ($20 \times 40\text{ mm}$), bộ truyền đai răng $3\text{M}-15$ và con lăn dẫn hướng chống mài mòn.
  2. Tối ưu hóa vùng làm việc: Đạt kích thước bao ngoài $580 \times 520 \times 270\text{ mm}$, hành trình hữu ích đạt $285\text{ mm}$ (trục $X$) và $395\text{ mm}$ (trục $Y$), hạn chế tối đa vùng chết cơ khí ($14\text{ mm}$).
  3. Tích hợp module nguồn phát quang học: Ứng dụng đầu phát Laser Diode bước sóng $445\text{ nm}$ với công suất quang $5\text{W}$ (công suất nguồn $40\text{W}$) điều biến xung PWM.
  4. Lập quy trình công nghệ gia công chi tiết cơ khí: Thiết kế quy trình gia công tấm trượt gá đầu khắc đạt cấp chính xác độ nhám bề mặt $Ra = 1.25\ \mu\text{m}$.
  5. Xây dựng hệ thống điều khiển số: Ứng dụng mạch điều khiển nhúng GRBL 32-bit giao tiếp phần mềm điều khiển LaserGRBL mã nguồn mở.

Phạm vi và giới hạn đề tài

  • Phạm vi vật liệu: Gia công khắc trực tiếp trên gỗ tự nhiên, mica đen/màu, da thuộc, cao su, giấy cứng, nhựa phenolic và khắc bóc lớp bề mặt (Surface Removal) trên kim loại mạ/sơn tĩnh điện, nhôm Anodized.
  • Giới hạn kỹ thuật: Không tích hợp trục $Z$ tự động bằng động cơ bước (thay vào đó là cơ cấu tinh chỉnh tiêu cự thủ công trên tấm trượt); không áp dụng cắt kim loại tấm dày do giới hạn công suất quang $5\text{W}$.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tiêu chí so sánh Máy Laser Fiber công nghiệp Máy Laser $\text{CO}_2$ ống thủy tinh Máy Laser Diode Mini (Đề tài)
Bước sóng quang học $1.064\ \mu\text{m}$ ($1064\text{ nm}$) $10.6\ \mu\text{m}$ $0.445\ \mu\text{m}$ ($445\text{ nm}$)
Hiệu suất chuyển đổi $25% - 30%$ $6% - 8%$ $18% - 22%$
Hệ thống dẫn tia Cáp sợi quang học Hệ thống gương phản xạ Trực tiếp từ diode quang học
Hệ thống làm mát Chiller làm mát nước Ống nước tuần hoàn giải nhiệt Quạt tản nhiệt khí cưỡng bức
Kích thước & Trọng lượng Rất lớn ($>150\text{ kg}$) Cồng kềnh ($>40\text{ kg}$) Nhỏ gọn ($< 8\text{ kg}$), để bàn
Chi phí chế tạo $> 100.000.000\text{ VNĐ}$ $20.000.000 - 45.000.000\text{ VNĐ}$ $< 4.500.000\text{ VNĐ}$

Yêu cầu hệ thống theo mô hình MoSCoW

  • Must Have (Bắt buộc):
    • Khung hợp kim nhôm định hình chịu lực uốn momen $\ge 658\text{ N}\cdot\text{mm}$.
    • Cơ chế truyền động đai đồng bộ chống trượt bước với puly răng 15 răng bước $3\text{ mm}$.
    • Mạch điều khiển giải mã G-code chuẩn NIST RS274/NGC qua cổng USB Serial.
    • Tắt mở chùm tia laser tức thời bằng tín hiệu điều chế độ rộng xung (PWM $0 - 1000\text{ Hz}$).
  • Should Have (Nên có):
    • Tấm trượt cụm khắc điều chỉnh cơ khí độ cao tiêu cự trong khoảng $0 - 50\text{ mm}$.
    • Tấm chắn bảo vệ mắt hấp thụ ánh sáng xanh bước sóng $445\text{ nm}$.
  • Could Have (Có thể có):
    • Cảm biến hành trình quang điện (Optical Endstops) tự động đưa máy về gốc tọa độ gốc ($Homing\ X/Y$).
  • Won't Have (Chưa thực hiện):
    • Bàn nâng hạ phôi tự động trục $Z$ bằng động cơ servo.
                  +-----------------------------------+
                  |      G-Code / Vector Graphic      |
                  |     (CorelDRAW / AutoCAD / Ink)   |
                  +-----------------------------------+
                                    |
                                    v
                  +-----------------------------------+
                  |     LaserGRBL v4.9.4 / LightBurn  |
                  |    (Biên dịch lệnh G0, G1, M3, M5)|
                  +-----------------------------------+
                                    |
                            (USB Baudrate 115200)
                                    |
                                    v
                  +-----------------------------------+
                  |    Mạch điều khiển GRBL 32-bit    |
                  |   (Vi xử lý chuyển động Core MCU) |
                  +-----------------------------------+
                        /                       \
        (Xung Step/Dir) /                         \ (Tín hiệu PWM 5V)
                      v                             v
        +-------------------------+     +-------------------------+
        |   Driver A4988 / DRV    |     | Cụm Laser Diode 445 nm  |
        |  Động cơ bước NEMA 17   |     | Quang thông hội tụ thấu |
        |  Trục X & Trục Y        |     | kính tiêu cự 20-30 mm   |
        +-------------------------+     +-------------------------+
                      \                             /
                       \                           /
                        v                         v
                  +-----------------------------------+
                  |       Bề mặt phôi khắc cơ sở      |
                  +-----------------------------------+

Công nghệ và thông số cấu hình

  • Phần mềm thiết kế CAD/CAM: SolidWorks 2020 SP5.0 (Thiết kế kết cấu 3D, mô phỏng tĩnh học tĩnh tĩnh tải FEA, xuất bản vẽ 2D A0/A2/A3).
  • Phần mềm biên dịch và vận hành: LaserGRBL v4.9.4, hỗ trợ tập lệnh G-code Raster và Vector.
  • Vật liệu cơ khí: Nhôm định hình $6063\text{-T5}$ Anodized hóa trắng bạc; Tấm trượt thép $C45$/Nhôm $6061$ gia công phay cắt rãnh đạt $Ra = 1.25\ \mu\text{m}$.
  • Bộ điều khiển & Cơ cấu chấp hành:
    • Động cơ bước: $02 \times \text{NEMA 17}$ (Size 42), dòng định mức $1.3\text{A}$, điện áp $4.16\text{V}$, góc bước $1.8^\circ$ ($200\text{ bước/vòng}$), momen giữ cực đại $M_{max} = 520\text{ N}\cdot\text{mm}$.
    • Driver: A4988 thiết lập chế độ vi bước $\text{Microstepping } 1/16$.
    • Bộ truyền động: Dây đai cao su cốt sợi thủy tinh $3\text{M}-15$ (bước răng $p = 3\text{ mm}$, bản rộng $15\text{ mm}$), Puly nhôm 15 răng bước $3\text{ mm}$ ($d_1 = 14.32\text{ mm}$).
    • Nguồn laser: Diode bán dẫn $445\text{ nm}$, công suất tiêu thụ điện $40\text{W}$, công suất phát xạ quang học $5\text{W}$, điện áp nuôi $12\text{V DC} - 4\text{A}$.

Quy trình phát triển (Methodology)

Đề tài áp dụng quy trình phát triển kỹ thuật cơ điện tử (V-Model Mechatronics Design):

  1. Tháng 1: Khảo sát lý thuyết phát xạ laser bán dẫn, tính toán tải trọng động học trục $X/Y$, lựa chọn nhôm định hình và puly.
  2. Tháng 2: Thiết kế toàn bộ mô hình 3D trên SolidWorks 2020, mô phỏng ứng suất uốn dầm ngang chịu tải trọng cụm laser $1.2\text{ kg}$.
  3. Tháng 3: Lập quy trình công nghệ và trực tiếp gia công chế tạo tấm trượt gá đầu khắc tại xưởng cơ khí; mua sắm linh kiện tiêu chuẩn.
  4. Tháng 4: Lắp ráp khung cơ khí, hiệu chỉnh độ căng đai, đấu nối mạch vi điều khiển GRBL, nạp firmware và cân chỉnh bước xung ($\text{step/mm}$).
  5. Tháng 5: Thực nghiệm khắc mẫu trên các vật liệu (gỗ thông, mica, nhôm sơn tĩnh điện), tối ưu hóa tốc độ chạy dao $F$ ($\text{Feed rate}$) và tỉ lệ xung $S$ ($\text{Spindle power}$).

Implementation và kết quả

Quá trình tính toán động lực học và thiết kế cơ học

1. Tính toán tải trọng và ứng suất dầm ngang trục $Y$

Tổng khối lượng cụm trục $X$ và module laser tác dụng lên các cụm con lăn dẫn hướng trục $Y$ được xác định: $m_{tong} = 2.0\text{ kg}$. Trọng lực phân bố lên mỗi bánh xe con lăn:

$$F_{banh} = \frac{m_{tong} \cdot g}{3} = \frac{2.0 \cdot 9.81}{3} \approx 6.54\text{ N}$$

  • Công suất động cơ điện một chiều: $N_{dc} = U \cdot I = 4.16\text{V} \cdot 1.3\text{A} \approx 5.41\text{ W}$.
  • Tốc độ góc của trục động cơ: $\omega = \frac{N_{dc}}{M} = \frac{5.41}{0.52} \approx 10.4\text{ rad/s}$.
  • Lực căng tĩnh ban đầu của nhánh đai $3\text{M}$: $F_0 = 17.7\text{ N}$.
  • Lực vòng có ích truyền qua bánh răng đai:

$$F_t = \frac{2 \cdot T}{d_1} = \frac{2 \cdot 103.17}{10.08} = 20.47\text{ N}$$

  • Tính toán kiểm nghiệm đường kính trục truyền động theo điều kiện chịu momen xoắn uốn phối hợp ($M_d = 658.17\text{ N}\cdot\text{mm}$):

$$d \ge \sqrt[3]{\frac{M_d}{0.1 \cdot [\tau]}} \ge 4.5\text{ mm} \implies \text{Quy chuẩn chọn } d = 5.0\text{ mm}$$

2. Tính toán chọn liên kết ren ghép nối khung máy

  • Vít M3: Bước ren $P = 0.5\text{ mm}$, đường kính trung bình ren ngoài $d_2 = 2.675\text{ mm}$. Tra bảng tiêu chuẩn lỗ khoan taro ren hệ Mét: chọn đường kính mũi khoan $D_{khoan} = 2.5\text{ mm}$.
  • Vít M5: Bước ren $P = 0.8\text{ mm}$, đường kính trung bình ren ngoài $d_2 = 4.339\text{ mm}$. Chọn đường kính mũi khoan taro $D_{khoan} = 4.2\text{ mm}$.

3. Quy trình công nghệ gia công chi tiết tấm trượt gá đầu khắc

Để đảm bảo đầu khắc laser không bị rung lắc trong quá trình đổi chiều chuyển động với gia tốc $a = 500\text{ mm/s}^2$, tấm trượt được gia công qua 4 nguyên công:

  • Nguyên công 1: Phay khỏa 2 mặt phẳng đáy đạt độ phẳng $0.02\text{ mm}$, độ nhám $Ra = 2.5\ \mu\text{m}$ trên máy phay vạn năng.
  • Nguyên công 2: Khoan, khoét, doa cụm 4 lỗ định vị $\varnothing 10\text{ mm}$ lắp ổ bi dẫn hướng, dung sai lỗ đạt $H7$, độ nhám bề mặt $Ra = 1.25\ \mu\text{m}$.
  • Nguyên công 3: Phay định hình 4 mặt biên bao ngoài chi tiết.
  • Nguyên công 4: Phay 2 rãnh then trượt dẫn hướng kích thước đạt yêu cầu ghép nối lỏng.
; ==========================================================
; CẤU HÌNH THÔNG SỐ FIRMWARE GRBL V1.1H (MÁY KHẮC LASER MINI)
; ==========================================================
$0=10       ; Step pulse time, microseconds
$1=25       ; Step idle delay, milliseconds
$100=80.000 ; Trục X: Số xung/mm (Puly 16T-GT2, Microstep 1/16)
$101=80.000 ; Trục Y: Số xung/mm (Puly 16T-GT2, Microstep 1/16)
$110=5000.0 ; Trục X: Vận tốc di chuyển không tải tối đa (mm/phút)
$111=5000.0 ; Trục Y: Vận tốc di chuyển không tải tối đa (mm/phút)
$120=500.00 ; Trục X: Gia tốc chuyển động (mm/s^2)
$121=500.00 ; Trục Y: Gia tốc chuyển động (mm/s^2)
$30=1000    ; Tốc độ trục chính tối đa (Giá trị Max PWM)
$31=0       ; Tốc độ trục chính tối thiểu (Giá trị Min PWM)
$32=1       ; Kích hoạt Chế độ Laser Mode (Hỗ trợ M3/M4 dynamic power)

; ==========================================================
; CHƯƠNG TRÌNH G-CODE THỰC NGHIỆM KHẮC MÃ QR CODE (20x20 mm)
; ==========================================================
G21         ; Thiết lập đơn vị đo Milimet
G90         ; Định vị tọa độ tuyệt đối
G0 X0 Y0 F5000
M3 S0       ; Bật Laser ở mức công suất chờ (0%)
G0 X5.000 Y5.000
M4 S650     ; Bật chế độ khắc biến thiên công suất (65% Max)
G1 X25.000 Y5.000 F1200
G1 X25.000 Y25.000
G1 X5.000 Y25.000
G1 X5.000 Y5.000
M5          ; Tắt nguồn phát laser
G0 X0 Y0    ; Quay về gốc tọa độ an toàn

Thử nghiệm và đánh giá chất lượng gia công

Máy được tiến hành chạy thử nghiệm gia công khắc vector và khắc raster trên 4 nhóm vật liệu phổ biến với các mức công suất và tốc độ nạp dao khác nhau:

Vật liệu thử nghiệm Chiều sâu khắc ($h$) Tốc độ cắt/khắc ($F$) Công suất Laser ($S$) Độ sắc nét biên dạng Hiện tượng bám cháy/Biến dạng
Gỗ thông tự nhiên (3mm) $0.35\text{ mm}$ $1500\text{ mm/phút}$ $50%\ (2.5\text{W})$ Nét khắc đậm, mép mịn Không cháy xém nhờ thổi khí
Mica đen đúc (2mm) $0.20\text{ mm}$ $1800\text{ mm/phút}$ $60%\ (3.0\text{W})$ Rất cao, tương phản rõ Mép bóng, không bọt khí
Da bò thuộc (1.5mm) $0.15\text{ mm}$ $2000\text{ mm/phút}$ $35%\ (1.75\text{W})$ Sắc nét, đường nét mảnh Mùi nhẹ, bề mặt phẳng
Nhôm phủ sơn Nano Bóc lớp bề mặt $1200\text{ mm/phút}$ $85%\ (4.25\text{W})$ Lộ cốt kim loại sáng Biên độ nét đạt $0.08\text{ mm}$

Kết quả đạt được so với mục tiêu ban đầu

+-------------------------------------------------------------------------+
|                  ĐỐI CHIẾU KẾT QUẢ THỰC NGHIỆM VÀ MỤC TIÊU              |
|                                                                         |
|  [Hành trình trục X]  285 mm hữu ích  (Mục tiêu: >= 250 mm)  [ĐẠT 114%] |
|  ====================================================================   |
|  [Hành trình trục Y]  395 mm hữu ích  (Mục tiêu: >= 350 mm)  [ĐẠT 112%] |
|  ====================================================================   |
|  [Sai số vị trí lặp]  0.045 mm        (Mục tiêu: <= 0.05 mm) [ĐẠT 100%] |
|  ====================================================================   |
|  [Thời gian khắc QR]  42 giây/mẫu     (Mục tiêu: <= 60 giây) [ĐẠT 142%] |
|  ====================================================================   |
|  [Tổng chi phí BOM]   3.45 triệu VNĐ  (Mục tiêu: <= 4.5 tr)  [TIẾT KIỆM]|
+-------------------------------------------------------------------------+
  1. Khả năng hoạt động liên tục: Thiết bị hoàn thành bài kiểm tra vận hành liên tục 6 giờ không ngừng nghỉ, nhiệt độ tản nhiệt trên module Laser Diode duy trì ổn định dưới $48^\circ\text{C}$ nhờ khối tản nhiệt nhôm ghép quạt cưỡng bức $12\text{V}-0.15\text{A}$.
  2. Độ ổn định động học: Không xảy ra hiện tượng mất bước (Step skipping) trên cả 2 trục $X$ và $Y$ ở tốc độ chạy không tải $G0$ lên tới $5000\text{ mm/phút}$.

Đổi mới và đóng góp

  1. Tối ưu hóa hình học kết cấu dầm chịu tải: Thay vì dùng cơ cấu trục dẫn hướng thanh ti tròn trơn dễ võng khi dầm ngang vươn dài, nhóm đã ứng dụng hệ ray con lăn trượt trên rãnh $V\text{-Slot}$ của chính thanh nhôm định hình $20 \times 40\text{ mm}$. Giải pháp này tăng momen chống uốn lên $34%$ mà không làm tăng khối lượng chuyển động của trục $Y$.
  2. Cơ cấu điều chỉnh tiêu cự vi sai không cần động cơ: Thiết kế module tấm trượt điều chỉnh độ cao tiêu cự quang học dạng ngàm kẹp cơ khí, giúp giảm tải $350\text{g}$ khối lượng cho trục $Z$ (tiết kiệm chi phí thêm 1 động cơ bước và 1 kênh driver), từ đó tăng gia tốc khắc của trục $X$ lên $25%$.
  3. Quy trình công nghệ gia công đạt chuẩn cơ khí chế tạo: Toàn bộ tấm trượt gá đầu khắc được lập bảng phân tích lượng dư công nghệ, tính toán chế độ cắt ($v, s, t$) và bậc dao chuẩn xác, đảm bảo khoảng cách tâm các trục con lăn dẫn hướng đạt độ song song $\le 0.02\text{ mm}$.
  4. Hiệu quả kinh tế vượt trội: Với tổng chi phí vật tư chỉ khoảng $3.450.000\text{ VNĐ}$, mô hình cung cấp hiệu năng tương đương các dòng máy nhập khẩu thương mại có giá từ $8.000.000 - 12.000.000\text{ VNĐ}$ (giảm $60% - 70%$ chi phí đầu tư).

Ứng dụng thực tế và triển khai

Tình huống ứng dụng thực tiễn

  • Cơ sở thủ công mỹ nghệ và quà tặng: Khắc chân dung nghệ thuật, logo thương hiệu, hoa văn tinh xảo trên tranh gỗ, kỷ niệm chương pha lê/mica và ví da handmade.
  • Xưởng sản xuất công nghiệp phụ trợ: Khắc mã phản hồi nhanh (QR Code), mã vạch chuẩn DataMatrix, khắc số Serial và bảng tên thông số kỹ thuật (Nameplate) máy móc bằng phương pháp bóc lớp bề mặt kim loại sơn tĩnh điện.
  • Môi trường giáo dục và Maker Space: Làm mô hình học tập trực quan cho sinh viên chuyên ngành Cơ điện tử, Công nghệ Kỹ thuật Cơ khí, Tự động hóa tiếp cận công nghệ CNC và điều khiển quang điện tử.
                              +-------------------------+
                              | Triển khai thử nghiệm   |
                              | tại xưởng Cơ khí ĐH SPKT|
                              +-------------------------+
                                           |
                                           v
                              +-------------------------+
                              | Đánh giá độ ổn định     |
                              | và độ nhám bề mặt       |
                              +-------------------------+
                                           |
                                           v
                              +-------------------------+
                              | Tối ưu hóa file G-code  |
                              | và thư viện vật liệu    |
                              +-------------------------+
                                           |
                                           v
                              +-------------------------+
                              | Chuyển giao công nghệ   |
                              | cho xưởng đồ lưu niệm   |
                              +-------------------------+

Phân tích hiệu quả kinh tế (ROI)

  • Chi phí đầu tư thiết bị: $3.450.000\text{ VNĐ}$.
  • Chi phí vận hành (Điện năng $60\text{W} \approx 0.06\text{ kWh} +$ khấu hao thấu kính quang học): $\approx 1.200\text{ VNĐ/giờ}$.
  • Năng suất trung bình: Khắc 25 sản phẩm quà tặng/giờ (Đơn giá dịch vụ trung bình: $5.000\text{ VNĐ/sản phẩm}$).
  • Doanh thu ước tính: $125.000\text{ VNĐ/giờ} \implies$ Lợi nhuận ròng: $\approx 110.000\text{ VNĐ/giờ}$.
  • Thời gian hoàn vốn (ROI): Chỉ mất khoảng $32\text{ giờ}$ làm việc thực tế (tương đương 4 - 5 ngày làm việc).

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Công suất giới hạn: Công suất quang học $5\text{W}$ chưa thể cắt xuyên các tấm gỗ công nghiệp dày trên $5\text{ mm}$ hoặc cắt kim loại tấm.
  • Độ hấp thụ bước sóng: Ánh sáng xanh $445\text{ nm}$ bị khúc xạ và xuyên qua tấm mica trong suốt hoặc thủy tinh trắng không sơn phủ, làm giảm hiệu suất khắc.
  • Hệ thống điều khiển tiêu cự: Cần căn chỉnh tiêu cự bằng cữ cữ đo cơ học thủ công khi độ dày phôi thay đổi.

Hướng nâng cấp mở rộng

  1. Nâng cấp công suất quang học: Tích hợp cụm Laser Diode ghép 4 nhân quang học nâng công suất thực tế lên $20\text{W} - 40\text{W}$, cho phép cắt đứt gỗ dán $12\text{ mm}$ và khắc sâu trên thép không gỉ (Inox 304).
  2. Bổ sung trục xoay tròn (Rotary Axis - Trục A): Mở rộng mạch điều khiển để khắc hình ảnh bao quanh các chi tiết hình trụ tròn như ly thủy tinh, bình giữ nhiệt, vòng tay trang sức.
  3. Tích hợp Camera AI định vị: Sử dụng camera LightBurn nhận diện biên dạng phôi thực tế trên bàn máy, tự động căn chỉnh khung hình khắc chính xác $100%$ không cần định vị thủ công.
  4. Hệ thống an toàn chủ động: Bổ sung cảm biến phát hiện ngọn lửa (Flame Sensor), cảm biến độ nghiêng con quay hồi chuyển (Gyroscope) tự ngắt khẩn cấp khi máy bị xô lệch.

Đối tượng hưởng lợi

+--------------------------------------------------------------------------+
|                        CÁC NHÓM ĐỐI TƯỢNG HƯỞNG LỢI                      |
|                                                                          |
|  [Sinh viên ngành Cơ khí / Điện tử]                                      |
|  - Cung cấp toàn bộ công thức tính toán động cơ, trục, đai đai và taro.  |
|  - Bản vẽ nguyên công chế tạo tấm trượt đạt chuẩn công nghiệp.           |
|                                                                          |
|  [Kỹ sư / Lập trình viên Maker CNC]                                      |
|  - Mã nguồn G-code mẫu, bảng cấu hình xung GRBL chuẩn hóa cho máy Diode. |
|  - Cấu trúc ghép nối phần cứng tối ưu chi phí.                           |
|                                                                          |
|  [Doanh nghiệp SME / Hộ kinh doanh]                                      |
|  - Phương án sản xuất máy khắc nhãn mác với suất đầu tư chỉ ~3.5 triệu.  |
|  - Hoàn vốn cực nhanh trong 1 tuần sản xuất quà tặng / phụ trợ.          |
|                                                                          |
|  [Nhà nghiên cứu / Giảng viên]                                           |
|  - Dữ liệu thực nghiệm tương quan giữa bước sóng 445 nm và bề mặt phôi.  |
|  - Nền tảng phát triển module hóa các đồ án máy công cụ mini tiếp theo.  |
+--------------------------------------------------------------------------+

Câu hỏi thường gặp

1. Yêu cầu nguồn điện và máy tính để vận hành hệ thống là gì?

Máy sử dụng bộ nguồn chuyển mạch (Tổ ong) ngõ vào $220\text{V AC}$, ngõ ra $12\text{V DC} - 5\text{A}$ (công suất nguồn $60\text{W}$). Phần mềm LaserGRBL có thể vận hành ổn định trên mọi máy tính chạy hệ điều hành Windows 7/10/11 với cấu hình tối thiểu RAM 2GB, kết nối trực tiếp qua cáp USB Type-B tiêu chuẩn.

2. Độ chính xác và độ lặp lại của máy đạt bao nhiêu milimet?

Nhờ sử dụng hệ nhôm định hình $6063\text{-T5}$ cứng vững, puly răng đồng bộ $3\text{M}$ và động cơ bước vi bước $1/16$, độ chính xác phân giải lý thuyết đạt $0.0125\text{ mm/bước}$ và sai số vị trí lặp lại thực nghiệm kiểm chứng bằng đồng hồ so đạt $\le 0.045\text{ mm}$.

3. Làm thế nào để khắc hình ảnh trên vật liệu trong suốt như Mica hoặc Thủy tinh?

Laser Diode bước sóng $445\text{ nm}$ sẽ đi xuyên qua vật liệu trong suốt nếu không có lớp cản quang. Để khắc, người vận hành chỉ cần quét một lớp sơn mỏng hoặc dán decal giấy màu đen lên bề mặt phôi. Năng lượng laser sẽ đốt cháy lớp hấp thụ nhiệt, sinh nhiệt cục bộ làm rạn nứt tế vi bề mặt thủy tinh/mica, tạo nên nét khắc sắc sảo sau khi lau sạch lớp sơn.

4. Quy trình bảo dưỡng định kỳ hệ thống máy khắc gồm những gì?

  • Hàng tuần: Vệ sinh bụi gỗ/nhựa bám trên thanh trượt và con lăn dẫn hướng bằng cồn công nghiệp; tra dầu bôi trơn nhẹ vào các vòng bi.
  • Hàng tháng: Kiểm tra độ võng của dây đai $3\text{M}-15$, siết lại ốc cấy lục giác M3/M5; dùng tăm bông chuyên dụng tẩm cồn Isopropyl lau sạch bề mặt thấu kính quang học hội tụ của đầu khắc laser.

5. Chi phí chế tạo chi tiết và thời gian hoàn thành dự án?

Tổng chi phí linh kiện phần cứng (BOM) bao gồm nhôm định hình, ốc vít, động cơ bước, mạch điều khiển và cụm laser 5W là $3.450.000\text{ VNĐ}$. Thời gian gia công chi tiết cơ khí và lắp ráp, hiệu chỉnh hoàn chỉnh kéo dài từ 3 đến 5 ngày làm việc.

Kết luận

Đề tài "Nghiên cứu, tính toán, thiết kế máy khắc laser" đã hoàn thành toàn diện các mục tiêu nghiên cứu lý thuyết, tính toán sức bền kết cấu cơ khí, thiết kế bản vẽ công nghệ và chế tạo thành công mô hình thực nghiệm hoạt động chính xác, ổn định. Sự kết hợp đồng bộ giữa nguồn phát bức xạ Laser Diode $445\text{ nm}$, khung nhôm định hình trọng lượng nhẹ và hệ điều khiển nhúng GRBL 32-bit mở ra giải pháp gia công chế tác vi mô hiệu quả, mang tính kinh tế cao cho các cơ sở sản xuất và xưởng gia công nhỏ.

Dự án không chỉ là minh chứng rõ nét cho năng lực ứng dụng kiến thức cơ khí chế tạo, điện tử điều khiển và quang học vào thực tiễn của sinh viên kỹ thuật, mà còn là tài liệu tham khảo giá trị cho các nghiên cứu phát triển máy công cụ điều khiển số cá nhân hóa trong tương lai. Bạn đọc và quý xưởng có thể tham khảo toàn bộ sơ đồ động học, bảng tính tải trọng và quy trình công nghệ để tự chế tạo hoặc nâng cấp hệ thống máy khắc laser phục vụ nhu cầu sản xuất thực tế.
