Bối cảnh và vấn đề nghiên cứu

Máy công cụ điều khiển số CNC (Computerized Numerical Control) giữ vai trò then chốt trong quá trình tự động hóa sản xuất cơ khí và gia công công nghiệp hiện đại. Tuy nhiên, tại thời điểm thực hiện đề tài, phần lớn các thiết bị CNC đang vận hành tại Việt Nam đều được nhập khẩu nguyên chiếc từ Đức, Nhật Bản hoặc Trung Quốc với chi phí đầu tư rất lớn. Các nghiên cứu và sản phẩm máy CNC do các kỹ sư trong nước tự thiết kế, chế tạo còn tương đối hạn chế, phần lớn chỉ dừng lại ở quy mô chế tạo thử nghiệm đơn lẻ, thiếu tính đồng bộ và chưa tối ưu hóa được chi phí cho các cơ sở sản xuất vừa và nhỏ hoặc phục vụ đào tạo thực hành.

Nhận thấy nhu cầu cấp thiết về một giải pháp gia công tự động nhỏ gọn, chi phí thấp, đề tài "Thiết kế, chế tạo mô hình máy khắc Laser ứng dụng công nghệ CNC" đã được thực hiện bởi sinh viên Hoàng Minh Vũ dưới sự hướng dẫn khoa học của GS. TSKH Thân Ngọc Hoàn tại Trường Đại học Dân lập Hải Phòng. Thay vì phát triển các dòng máy CNC cơ khí truyền thống đòi hỏi tối thiểu 3 trục với kết cấu cơ khí nặng nề, đề tài tập trung nghiên cứu mô hình máy khắc 2 trục sử dụng chùm bức xạ Laser bán dẫn.

Mục tiêu và nhiệm vụ cụ thể của đề tài bao gồm:

  1. Nghiên cứu tổng quan lý thuyết về công nghệ điều khiển số CNC, nguyên lý vận hành hệ thống máy công cụ và các khối chức năng điều khiển tiêu chuẩn.
  2. Tìm hiểu bản chất vật lý, cơ chế phát xạ và tính chất quang học của công nghệ tia Laser, đặc biệt là nguồn Laser bán dẫn (Laser Diode).
  3. Khảo sát cấu trúc điều khiển của hệ thống máy phay CNC 3 trục công nghiệp tiêu chuẩn (sử dụng mạch giao tiếp AKZ250, động cơ AC Servo và phần mềm Mach3) để làm cơ sở đối chuẩn.
  4. Thiết kế sơ đồ nguyên lý và layout mạch in điều khiển trung tâm 2 trục dựa trên vi điều khiển nhúng, tích hợp mô-đun lái động cơ bước vi bước A4988.
  5. Xây dựng phần mềm giao tiếp và điều khiển máy trên máy tính bằng ngôn ngữ lập trình C#.
  6. Chế tạo khung cơ khí thực nghiệm, lắp ráp hoàn thiện mô hình máy khắc Laser CNC 2 trục và tiến hành gia công thử nghiệm.

Đối tượng và phạm vi nghiên cứu:

  • Đối tượng nghiên cứu: Hệ thống điều khiển số 2 trục tịnh tiến (X-Y), cơ cấu truyền động đai răng - thanh trượt dẫn hướng, nguồn phát tia Laser bán dẫn công suất 2W và phần mềm điều khiển trên máy tính.
  • Phạm vi thời gian và không gian: Đề tài thực hiện tại Khoa Điện - Điện tử, Trường Đại học Dân lập Hải Phòng; thời gian giao nhiệm vụ từ ngày 31/09/2016 đến ngày 31/12/2016 theo chương trình đào tạo kỹ sư hệ chính quy ngành Điện Tự Động Công Nghiệp.

Cơ sở lý thuyết và phương pháp

Đề tài kết hợp giữa lý thuyết điều khiển tự động hóa truyền động điện, quang học lượng tử và kỹ thuật vi xử lý để giải quyết bài toán gia công không tiếp xúc lực:

  1. Khung lý thuyết điều khiển số: Hệ thống chuyển động của máy công cụ CNC được xây dựng trên hệ trục tọa độ Descartes theo nguyên tắc bàn tay phải, bao gồm các trục chuyển động tịnh tiến (X, Y, Z) và các trục quay (A, B, C). Cấu trúc chức năng của một hệ điều khiển CNC hoàn chỉnh gồm có: khối chuẩn bị chương trình (tạo mã lệnh G-code/DNC), khối xử lý trung tâm (CPU), bộ nội suy quỹ đạo (phân giải chuyển động theo từng trục), khối điều khiển logic (PLC/Logic control) để điều khiển các cơ cấu chấp hành và khối ghép nối vào/ra tín hiệu (I/O).
  2. Cơ sở quang học và công nghệ Laser: Laser (Light Amplification by Stimulated Emission of Radiation - Khuếch đại ánh sáng bằng phát xạ kích thích) hoạt động dựa trên cấu tạo buồng cộng hưởng chứa môi trường hoạt chất và hệ thống kích hoạt năng lượng. Dưới sự tác động của nguồn kích thích, các electron chuyển lên mức năng lượng cao tạo trạng thái nghịch đảo mật độ tích lũy; khi rơi ngẫu nhiên xuống mức năng lượng thấp, chúng giải phóng các phô-tôn đồng pha, đồng màu, có độ định hướng cực cao và góc phân kỳ cực nhỏ.
  3. Lý thuyết truyền động động cơ bước: Động cơ bước (Stepper motor) chuyển đổi tín hiệu xung điện thành chuyển động cơ học góc rời rạc. Để điều khiển động cơ quay chính xác, hệ thống phải cấp điện áp xung vuông tuần tự vào các cuộn dây pha của stato. Kỹ thuật vi bước (Microstepping) cho phép chia nhỏ bước góc cơ bản của động cơ bằng cách điều biến tỷ lệ dòng điện chạy qua các cuộn dây, giúp máy vận hành êm và đạt độ phân giải dịch chuyển cao hơn.

Phương pháp nghiên cứu được triển khai cụ thể:

  • Phương pháp phân tích - tổng hợp: Nghiên cứu tài liệu tiêu chuẩn ISO về máy công cụ điều khiển số; phân tích cấu trúc hệ thống CNC công nghiệp kinh điển để chắt lọc các chức năng cốt lõi cần chuyển hóa sang mô hình thu nhỏ.
  • Phương pháp thiết kế mô phỏng điện tử: Sử dụng phần mềm Proteus 7 để vẽ sơ đồ nguyên lý toàn hệ thống, lựa chọn linh kiện và thiết kế mạch in (PCB Layout) đa lớp tích hợp bảo vệ.
  • Phương pháp lập trình hệ thống: Lập trình phần mềm điều khiển trên máy tính bằng ngôn ngữ C# trên môi trường Visual Studio 2010; lập trình nạp mã điều khiển cho vi điều khiển 8-bit trên bo mạch trung tâm.
  • Phương pháp thực nghiệm chế tạo cơ khí: Thiết kế kết cấu chịu lực bằng thanh nhôm định hình, lắp ráp hệ dẫn động bánh xe tì đai và thực hiện các thử nghiệm khắc mẫu thực tế để đánh giá sai số vị trí và chất lượng đường khắc.

Thiết kế và triển khai hệ thống kỹ thuật

Đồ án tập trung xây dựng hoàn chỉnh cả ba phân hệ: cơ khí kết cấu, mạch điện tử điều khiển và phần mềm giao tiếp máy tính.

1. Kiến trúc phần cứng và lựa chọn linh kiện

Hệ thống điều khiển được thiết kế theo sơ đồ mở, thay thế các linh kiện công nghiệp đắt tiền bằng các mô-đun nhúng chuyên dụng:

  • Bộ vi điều khiển trung tâm: Bo mạch Arduino Nano tích hợp vi điều khiển ATmega328P với kích thước nhỏ gọn ($1.3\text{ cm}$), hỗ trợ nạp chương trình trực tiếp qua cổng USB.
Thông số kỹ thuật của vi điều khiển Giá trị thiết kế
Vi điều khiển ATmega328P (Kiến trúc RISC 8-bit)
Tần số xung nhịp 16 MHz
Điện áp làm việc logic 5V DC
Dải điện áp nguồn khuyên dùng 7V – 12V DC (giới hạn 6V – 20V DC)
Bộ nhớ Flash 32 KB (2 KB sử dụng cho Bootloader)
Bộ nhớ SRAM 2 KB
Bộ nhớ EEPROM 1 KB
Số chân Digital I/O 14 chân (trong đó có 6 chân xuất xung PWM 8-bit)
Số chân Analog Input 8 chân (độ phân giải ADC 10-bit)
Dòng ra cực đại trên mỗi chân I/O 40 mA
Giao tiếp truyền thông UART (Serial TTL TX/RX), SPI, I2C/TWI, USB
  • Driver điều khiển động cơ bước A4988: Thiết bị điều khiển chuyên dụng cho động cơ bước lưỡng cực, hỗ trợ dòng tải cao, tự động ngắt điện khi quá nhiệt và cho phép điều chỉnh dòng điện đỉnh cấp cho động cơ. Chế độ vi bước được cấu hình bằng cách cấp mức logic 5V vào các chân MS1, MS2, MS3 theo các chế độ: Full step, 1/2 step (Half), 1/4 step, 1/8 step và 1/16 step.
  • Động cơ truyền động: Sử dụng 2 động cơ bước đơn cực kiểu lai (hybrid) 6 dây ra, stato có 200 răng, bước góc danh định là $1.8^\circ$ trên mỗi bước quay nguyên. Cấu tạo rô-to gồm hai cực Bắc - Nam lệch nhau 1 răng dọc trục, tạo ra mô-men giữ lớn và độ chính xác bước ổn định.
  • Nguồn khắc Laser: Mô-đun đi-ốt Laser công suất 2W phát bước sóng ánh sáng xanh (Blue laser), điều khiển công suất khắc thông qua tín hiệu điều chế độ rộng xung (PWM) từ chân kỹ thuật số của vi điều khiển ATmega328P.
  • Mạch in trung tâm (Custom PCB): Thiết kế hoàn chỉnh trên nền tảng Proteus 7, tích hợp sẵn đế cắm Arduino Nano, 2 khay cắm Driver A4988, 4 cổng nhận tín hiệu cảm biến và công tắc hành trình, 1 đầu ra rơ-le điều khiển ngoại vi, tích hợp cầu chì bảo vệ chống ngắn mạch và khối nguồn hỗ trợ dòng tải nuôi động cơ bước lên đến 3A.

2. Kết cấu cơ khí và cơ cấu dẫn động

Khung máy được tính toán và gia công nhằm đảm bảo độ cứng vững nhưng vẫn duy trì khối lượng nhẹ để giảm tải quán tính chuyển động:

Bộ phận cơ khí Quy cách kỹ thuật và vật liệu
Kích thước bao ngoài bàn máy 800 mm $\times$ 600 mm $\times$ 200 mm
Kích thước phôi gia công tối đa 650 mm $\times$ 450 mm
Vật liệu khung chịu lực Thanh nhôm định hình kích thước 20 mm $\times$ 40 mm
Vật liệu đế máy Gỗ công nghiệp kết hợp tấm nhựa Mica cách điện
Cơ cấu dẫn hướng Rãnh thanh nhôm định hình kết hợp cụm bánh xe lăn
Cơ cấu truyền động Puly dẫn động kết hợp dây đai răng tì trượt

Hệ thống tận dụng trực tiếp các rãnh định hình của thanh nhôm 20x40 mm làm ray dẫn hướng cho cụm bánh xe trượt. Bánh xe có nhiệm vụ tì ép dây đai vào puly gắn trên trục động cơ bước, tạo thành cơ cấu truyền động chuyển động thẳng êm ái, loại bỏ hiện tượng trượt bước cơ học và giảm thiểu chi phí gia công ray trượt kim loại đắt tiền.

3. Phần mềm điều khiển trên máy tính

Phần mềm điều khiển được lập trình độc lập bằng ngôn ngữ C# trên môi trường Microsoft Visual Studio 2010:

  • Thiết lập giao diện tương tác trực quan cho phép người vận hành nạp bản vẽ biên dạng khắc, hiệu chỉnh các thông số vận tốc, gia tốc và khoảng dịch chuyển của từng trục.
  • Tự động mã hóa lệnh chuyển động thành chuỗi dữ liệu nhị phân/chuỗi ký tự điều khiển truyền qua giao thức nối tiếp (Serial qua cổng USB) đến bo mạch Arduino Nano.
  • Cung cấp tính năng điều khiển công suất Laser theo thời gian thực (thông qua điều chỉnh chu kỳ xung PWM) và các phím chức năng kiểm tra vị trí gốc máy (Home), dừng khẩn cấp và hiệu chỉnh thủ công.

Nội dung chính theo từng chương

Chương 1: Tổng quan về máy CNC và hệ thống điều khiển

Chương 1 hệ thống hóa toàn diện các kiến thức nền tảng về lịch sử hình thành và cấu trúc công nghệ của máy công cụ CNC. Lịch sử điều khiển số bắt nguồn từ các yêu cầu khắt khe của ngành quân sự và hàng không vũ trụ, sau đó phát triển mạnh mẽ nhờ sự nâng cấp của vi xử lý từ 4-bit, 8-bit đến 32-bit, tiến tới các hệ thống sản xuất tích hợp máy tính CIM (Computer Integrated Manufacturing).

Tác giả phân tích cơ sở không gian hình học của máy CNC dựa trên hệ tọa độ Descartes với khả năng điều khiển lên tới 6 trục (3 trục tịnh tiến X, Y, Z và 3 trục quay A, B, C tương ứng). Phân loại máy CNC được tổng hợp theo các tiêu chí: nguồn dẫn động (thủy lực, khí nén, điện), phương pháp điều khiển (điểm hoặc quỹ đạo), hệ thống định vị (tuyệt đối, tương đối), cấu trúc mạch vòng (hở, kín, nửa kín) và nhóm chức năng gia công (máy tiện, phay, khoan - doa, mài, trung tâm gia công).

Về nguyên lý vận hành, chương này làm rõ cấu trúc chức năng của hệ điều khiển CNC gồm: màn hình hiển thị, bảng điều khiển nhập liệu, mạch ghép nối truyền thông, tay quay điện tử, CPU, khối bộ nhớ Flash/RAM và hệ thống nạp chương trình DNC. Tác giả chỉ ra vai trò then chốt của việc chuẩn bị chương trình gia công từ máy vi tính, giúp tự động hóa bài toán tính toán tọa độ điểm tựa, nội suy đường cong, tính toán lượng ăn dao và tốc độ cắt mà không cần tính toán thủ công bằng tay.

Chương 2: Công nghệ máy CNC ứng dụng tia Laser

Chương 2 trình bày sự so sánh mang tính bản chất giữa máy công cụ CNC cổ điển và công nghệ gia công sử dụng tia Laser. Các máy CNC truyền thống (tiện, phay, khoan) cắt gọt phoi bằng tác động lực cơ học trực tiếp của dao lên phôi, do đó đòi hỏi hệ thống cơ khí chịu tải lớn, tối thiểu 3 trục chuyển động và chi phí chế tạo rất cao. Trong khi đó, việc ứng dụng nguồn Laser cho phép loại bỏ hoàn toàn lực cắt cơ học, tối giản số trục chuyển động xuống 2 trục (X-Y), từ đó cho phép sử dụng khung nhôm nhẹ và mạch điều khiển nguồn mở giá rẻ.

Tiêu chí Máy CNC cơ khí truyền thống Máy khắc Laser CNC 2 trục (Đề tài)
Cơ chế gia công Dùng dao cắt gọt phoi cơ học Gia công biến dạng nhiệt bằng bức xạ Laser
Số trục chuyển động Tối thiểu 3 trục (X, Y, Z) 2 trục tịnh tiến (X, Y)
Lực tác động lên bàn máy Lực cắt lớn, cần độ cứng vững cao Không có lực tiếp xúc cơ học
Kết cấu khung thân Kim loại đúc nặng, ray trượt phức tạp Nhôm định hình $20 \times 40\text{ mm}$, đế gỗ và Mica
Nguồn phát / Trục chính Động cơ quay dao + Biến tần công suất lớn Đi-ốt Laser 2W điều khiển xung PWM
Chi phí chế tạo Rất cao, khó tiếp cận Thấp, phù hợp cho học tập và xưởng nhỏ

Chương này cũng phân loại chi tiết các nguồn Laser theo môi trường hoạt chất:

  • Laser chất rắn: YAG-Neodym (hoạt chất Yttrium Aluminium Garnet kết hợp 2-5% Neodym, bước sóng 1060 nm, phát liên tục đến 100W hoặc phát xung 1000 - 10000 Hz), Laser Rubi (tinh thể Alluminium gắn ion Chrom, bước sóng 694.3 nm), Laser bán dẫn Gallium Arsen (bước sóng 890 nm).
  • Laser chất khí: He-Ne (khí Heli và Neon, bước sóng 632.8 nm, công suất vài mW), Argon (bước sóng 488 nm và 514.5 nm), $\text{CO}_2$ (bước sóng 10.600 nm thuộc phổ hồng ngoại xa).
  • Đi-ốt Laser bán dẫn (LD): Cấu tạo từ tiếp giáp bán dẫn p-n, khi được kích thích, electron và lỗ trống tái hợp giải phóng năng lượng qua phô-tôn; các dải bước sóng phổ biến gồm 660 nm, 635 nm, 532 nm, 520 nm, 445 nm.

Bên cạnh các ưu thế về tính đơn sắc, tính định hướng cao và khả năng hội tụ năng lượng, tác giả đặc biệt nhấn mạnh quy chuẩn an toàn từ cấp I đến cấp IV, cảnh báo nguy cơ hủy hoại võng mạc vĩnh viễn trong vài giây đối với chùm tia Laser cường độ cao và yêu cầu bắt buộc phải sử dụng kính chống bức xạ chuyên dụng khi vận hành.

Chương 3: Thiết kế và xây dựng máy khắc Laser 2 trục

Chương 3 đi sâu vào việc phân tích đối chuẩn hệ thống điều khiển máy phay CNC 3 trục tiêu chuẩn (gồm card USB AKZ250 hỗ trợ tần số xung 200 kHz, 16 đầu ra, giao tiếp phần mềm Mach3, động cơ AC Servo gắn Encoder vòng kín, biến tần điều khiển tốc độ động cơ không đồng bộ 3 pha theo công thức $n = 60f(1-s)/p$ và công tắc hành trình SHL-W225).

Từ cơ sở đó, tác giả xây dựng giải pháp thay thế tinh gọn cho máy khắc Laser 2 trục:

  1. Phân tích nguyên lý động cơ bước đơn cực kiểu lai 6 dây ra, stato 200 răng, bước góc $1.8^\circ$, cơ chế lệch cực từ hút rô-to chuyển dịch từng răng một cách tuần tự.
  2. Ứng dụng Driver A4988 với các chế độ vi bước và bảo vệ quá nhiệt để lái động cơ bước.
  3. Sử dụng bo mạch Arduino Nano (ATmega328P, 16 MHz, bộ nhớ Flash 32 KB, SRAM 2 KB) làm khối xử lý tín hiệu điều khiển trung tâm.
  4. Thiết kế toàn bộ sơ đồ nguyên lý và bản vẽ mạch in trên phần mềm Proteus 7, phân định rõ khối mạch công suất (chịu tải đến 3A), khối giao tiếp I/O và khối bảo vệ cách ly mạch.
  5. Lập trình phần mềm giao diện điều khiển trên máy tính bằng C# (Visual Studio 2010).
  6. Gia công, lắp ráp hoàn chỉnh mô hình cơ khí khung nhôm định hình kích thước bàn máy $800 \times 600 \times 200\text{ mm}$, vùng khắc khả dụng $650 \times 450\text{ mm}$, hoàn thiện lưu đồ gia công khép kín từ bản vẽ thiết kế đến sản phẩm khắc thực tế.

Kết quả và đóng góp

Kết quả kỹ thuật đạt được

  • Chế tạo hoàn chỉnh mô hình thực nghiệm máy khắc Laser CNC 2 trục với kích thước tổng thể $800\text{ mm} \times 600\text{ mm} \times 200\text{ mm}$, cho phép gia công phôi có kích thước bề mặt lên tới $650\text{ mm} \times 450\text{ mm}$.
  • Tự thiết kế và chế tạo thành công mạch in điều khiển trung tâm tích hợp vi điều khiển ATmega328P và 2 mô-đun A4988, hỗ trợ dòng ra nuôi động cơ tối đa 3A, có cầu chì bảo vệ quá dòng, 4 ngõ vào tín hiệu cảm biến/hành trình và 1 ngõ ra rơ-le.
  • Phát triển phần mềm điều khiển riêng bằng ngôn ngữ C# (Visual Studio 2010), thiết lập kết nối giao tiếp cổng USB ổn định, nạp tọa độ chuyển động và điều chế độ rộng xung PWM để kiểm soát độ sâu vết khắc của đầu Laser 2W.
  • Khung máy kết hợp giữa thanh nhôm định hình $20\text{ mm} \times 40\text{ mm}$, bánh xe trượt và dây đai răng hoạt động êm ái, định vị chính xác vị trí khắc trên các vật liệu mẫu.

Đóng góp của đồ án

  • Đề xuất một giải pháp công nghệ khả thi nhằm thay thế các hệ thống điều khiển CNC công nghiệp đắt tiền (như hệ Mach3 kết hợp card AKZ250 và động cơ AC Servo) bằng cấu trúc vi điều khiển nhúng nguồn mở chi phí thấp, linh kiện dễ tìm kiếm trên thị trường.
  • Làm chủ quy trình thiết kế tích hợp từ cơ khí kết cấu, mạch điện tử phần cứng (Proteus 7) đến phần mềm điều khiển trên máy tính (C# .NET), tạo ra một mô hình hoàn chỉnh có thể ứng dụng ngay vào giảng dạy, nghiên cứu và sản xuất thủ công mỹ nghệ quy mô nhỏ.

Hạn chế và hướng nghiên cứu tiếp

Hạn chế

  • Hệ thống chỉ hoạt động với 2 trục chuyển động tịnh tiến (X-Y), chưa tích hợp trục Z tự động điều chỉnh khoảng cách tiêu cự quang học theo độ cong hoặc độ gồ ghề của bề mặt phôi.
  • Sử dụng đầu phát Laser bán dẫn công suất quang 2W, do đó máy chỉ có thể khắc nhiệt hoặc cắt màng mỏng trên một số vật liệu phi kim (gỗ, nhựa Mica, da, bìa giấy...), không có khả năng cắt đứt phôi dày hoặc gia công trên bề mặt kim loại.
  • Hệ thống truyền động điều khiển theo vòng hở (Open-loop control), không trang bị cảm biến đo vị trí (Encoder) phản hồi ngược về vi điều khiển, do đó tiềm ẩn nguy cơ sai lệch vị trí hoặc mất bước khi chịu tải đột ngột hoặc vận hành ở tốc độ quá cao.

Hướng nghiên cứu tiếp

  • Nâng cấp nguồn phát sang các loại Laser công suất cao hơn như Laser khí $\text{CO}_2$ hoặc Laser sợi quang (Fiber Laser) để mở rộng khả năng gia công trên các loại vật liệu dày và vật liệu kim loại.
  • Thiết kế bổ sung trục thứ 3 (trục Z) tích hợp cảm biến đo khoảng cách tự động lấy nét (Auto-focus) cho thấu kính hội tụ.
  • Cải tiến hệ thống điều khiển sang dạng vòng kín (Closed-loop Step Motor) bằng cách tích hợp Encoder quang vào trục động cơ bước nhằm tự động bù bước và loại bỏ sai số tích lũy.

Giá trị tham khảo

Tài liệu đồ án là nguồn tài liệu tham khảo có giá trị cao cho:

  • Sinh viên và giảng viên: Chuyên ngành Điện Tự Động Công Nghiệp, Kỹ thuật Điều khiển & Tự động hóa, Cơ điện tử đang thực hiện đồ án môn học, đề tài nghiên cứu hoặc khóa luận tốt nghiệp liên quan đến hệ thống máy CNC mini, mạch điều khiển động cơ bước và ứng dụng vi điều khiển nhúng.
  • Kỹ sư và kỹ thuật viên xưởng gia công: Các cơ sở sản xuất thủ công mỹ nghệ, xưởng quảng cáo quy mô vừa và nhỏ có nhu cầu tự lắp ráp máy khắc Laser chi phí thấp để tối ưu hóa vốn đầu tư ban đầu.

Các nội dung có giá trị tham khảo ứng dụng thực tế cao gồm: sơ đồ nguyên lý mạch điều khiển trung tâm thiết kế trên Proteus 7, bảng cấu hình chân vi bước cho IC A4988, giải pháp tích hợp khung nhôm định hình $20\text{ mm} \times 40\text{ mm}$ làm ray trượt dẫn hướng và phương pháp lập trình giao tiếp cổng USB bằng C# trong Visual Studio 2010.

Câu hỏi thường gặp

1. Điểm khác biệt cốt lõi giữa hệ thống điều khiển của máy phay CNC 3 trục tiêu chuẩn và mô hình máy khắc Laser trong đồ án là gì?
Máy phay CNC tiêu chuẩn sử dụng máy tính chạy phần mềm Mach3 kết nối qua card USB AKZ250 (tần số xung 200 kHz), dẫn động bằng động cơ AC Servo vòng kín kèm bộ điều khiển riêng, sử dụng biến tần để điều khiển động cơ trục chính 3 pha quay dao cắt gọt. Ngược lại, máy khắc Laser trong đồ án sử dụng vi điều khiển ATmega328P (Arduino Nano) kết hợp 2 mạch lái A4988 điều khiển động cơ bước vòng hở, thay thế trục chính bằng đi-ốt Laser 2W điều biến công suất qua xung PWM, giúp giảm thiểu đáng kể chi phí và độ phức tạp phần cứng.

2. Động cơ bước được lựa chọn trong mô hình máy khắc có đặc tính kỹ thuật như thế nào?
Mô hình sử dụng động cơ bước đơn cực kiểu lai (hybrid stepper motor) với cấu trúc 6 dây ra, stato có 200 răng, bước góc danh định là $1.8^\circ$/bước (tương ứng 200 bước trên một vòng quay nguyên). Động cơ được điều khiển qua mạch lái A4988 cho phép phân chia vi bước lên đến 1/16 bước.

3. Khung máy và vùng gia công thực tế của mô hình có thông số kích thước bao nhiêu?
Kích thước tổng thể phủ bì của bàn máy là $800\text{ mm} \times 600\text{ mm} \times 200\text{ mm}$. Khung máy được dựng từ các thanh nhôm định hình quy cách $20\text{ mm} \times 40\text{ mm}$, cho phép gá đặt và gia công phôi có kích thước tối đa đạt $650\text{ mm} \times 450\text{ mm}$.

4. Mạch điều khiển trung tâm tự thiết kế có những đặc tính và cơ chế bảo vệ nào?
Mạch in trung tâm được thiết kế bằng phần mềm Proteus 7, tích hợp sẵn vi điều khiển Arduino Nano và 2 khối driver A4988. Mạch hỗ trợ điều khiển tối đa 2 trục, nhận tín hiệu từ 4 ngõ vào cảm biến/công tắc hành trình, cung cấp 1 ngõ ra rơ-le điều khiển ngoại vi, cấp dòng tải động cơ tối đa 3A, tích hợp cầu chì bảo vệ chống quá dòng và cơ chế tự ngắt khi quá nhiệt của IC A4988.

5. Vì sao mô hình trong đồ án không thích hợp để cắt hoặc khắc trên phôi kim loại dày?
Mô hình sử dụng đi-ốt Laser công suất quang 2W, mức năng lượng này chỉ đủ để tạo nhiệt làm cháy, bốc hơi lớp mỏng trên bề mặt các vật liệu phi kim có nhiệt độ nóng chảy thấp (như gỗ, giấy, da, mica mỏng). Ngoài ra, kết cấu máy 2 trục không có trục Z điều chỉnh tiêu cự và chuyển động điều khiển vòng hở không đủ lực và công suất mật độ quang để phá hủy cấu trúc vật liệu kim loại dày.

Kết luận

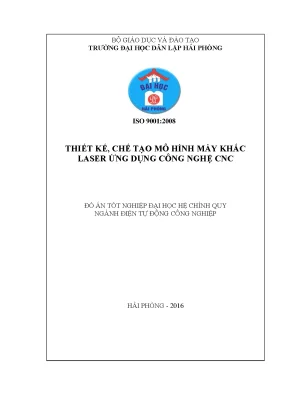

Đồ án tốt nghiệp "Thiết kế, chế tạo mô hình máy khắc Laser ứng dụng công nghệ CNC" của sinh viên Hoàng Minh Vũ đã giải quyết trọn vẹn các yêu cầu đặt ra về mặt lý thuyết điều khiển tự động và chế tạo thực nghiệm. Bằng cách kết hợp linh hoạt vi điều khiển ATmega328P, mạch lái A4988, đi-ốt Laser 2W và kết cấu cơ khí nhôm định hình 20x40 mm dẫn động đai - bánh xe, tác giả đã chế tạo thành công một mô hình máy CNC 2 trục X-Y vận hành ổn định trên vùng làm việc 650 x 450 mm. Hệ thống được điều khiển đồng bộ thông qua phần mềm tự viết bằng C#, cung cấp một giải pháp gia công tự động chi phí thấp, mở ra hướng ứng dụng thực tiễn cao cho công tác đào tạo thực hành và các cơ sở sản xuất nhỏ.
