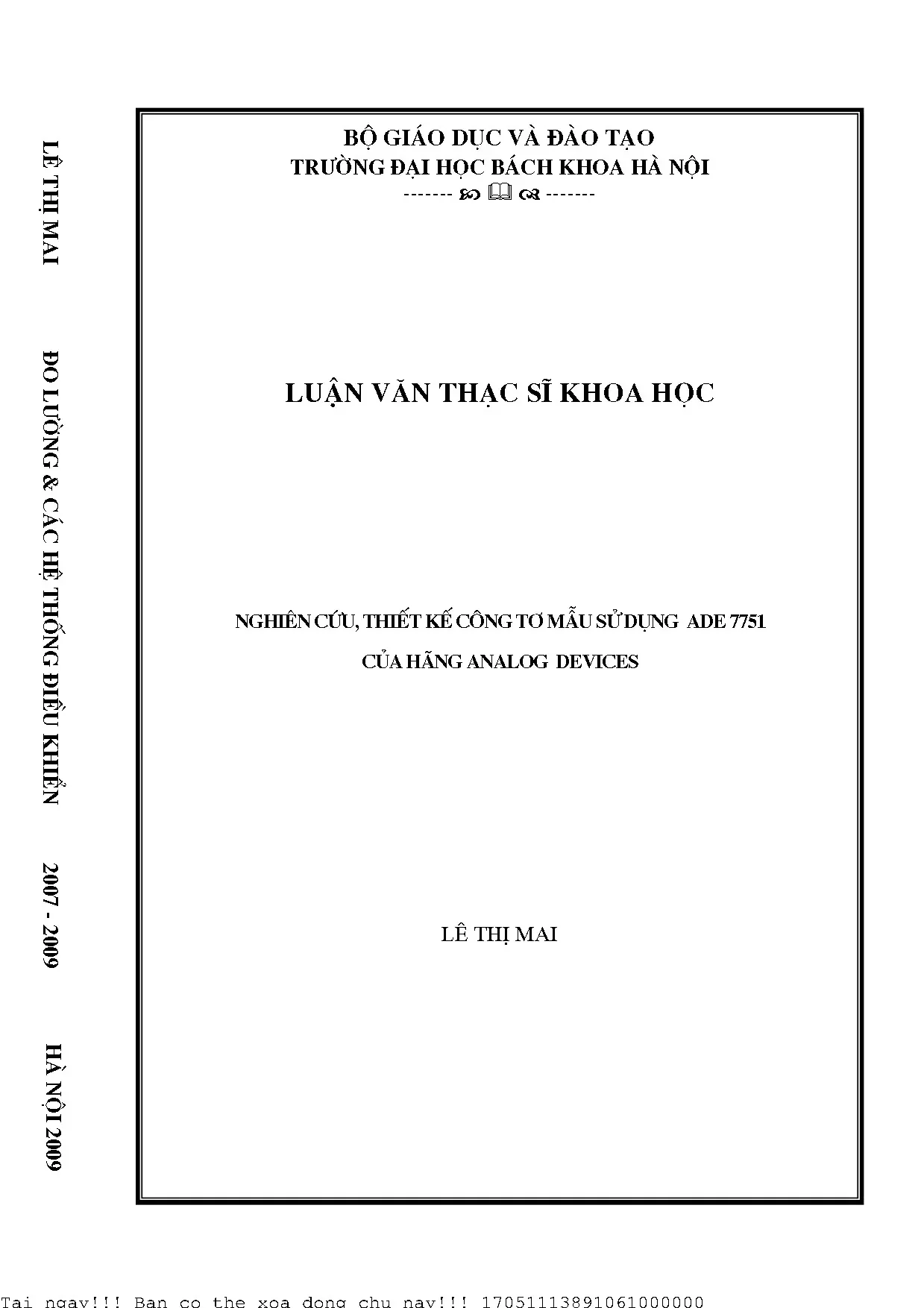

I. Giới thiệu Nghiên cứu Thiết kế Công tơ Điện Chip ADE7751
Điện năng đóng vai trò then chốt trong sản xuất công nghiệp và đời sống xã hội. Việc đo lường chính xác điện năng tiêu thụ là vô cùng quan trọng, ảnh hưởng trực tiếp đến nền kinh tế quốc dân. Công tơ điện là thiết bị quản lý điện năng không thể thiếu, đặc biệt trong sinh hoạt dân dụng. Để đảm bảo độ chính xác và tin cậy, công tơ cần tuân thủ nghiêm ngặt các tiêu chuẩn và được kiểm định định kỳ. Sự phát triển của khoa học kỹ thuật đã cho ra đời các chip đo năng lượng, tiêu biểu là dòng ADE775x của Analog Devices, với độ chính xác cao và khả năng làm việc trong nhiều điều kiện khác nhau. Luận văn này tập trung vào nghiên cứu và thiết kế công tơ mẫu sử dụng chip ADE7751, nhằm nâng cao hiệu quả đo lường và quản lý điện năng. Luận văn đề cập đến các phương pháp đo công suất và điện năng, bàn kiểm tra công tơ, thiết kế bàn kiểm tra, đánh giá sai số và thực nghiệm, cuối cùng là kết luận và hướng phát triển.
1.1. Tầm quan trọng của đo lường điện năng chính xác
Đo lường điện năng chính xác không chỉ đảm bảo công bằng trong thanh toán tiền điện giữa nhà cung cấp và người tiêu dùng, mà còn giúp tối ưu hóa việc sử dụng năng lượng, giảm thiểu lãng phí và tiết kiệm năng lượng. Sự sai lệch trong đo lường có thể dẫn đến những thiệt hại kinh tế lớn cho cả hai bên, cũng như gây ảnh hưởng đến an ninh năng lượng quốc gia. Một hệ thống đo lường điện năng hiệu quả cần đảm bảo độ tin cậy, ổn định và khả năng chống lại các yếu tố gây nhiễu từ môi trường.
1.2. Tổng quan về chip đo năng lượng ADE7751
Chip ADE7751 là một IC chuyên dụng được thiết kế để đo lường năng lượng điện xoay chiều một pha. Chip này tích hợp các chức năng cần thiết để đo điện áp, dòng điện và tính toán công suất, năng lượng tiêu thụ. Với độ chính xác cao, ADE7751 được sử dụng rộng rãi trong các ứng dụng công tơ điện tử, hệ thống giám sát năng lượng và các thiết bị đo lường khác. Theo Datasheet, ADE7751 có khả năng giao tiếp thông qua giao thức SPI, giúp việc tích hợp vào các hệ thống vi điều khiển trở nên dễ dàng.
II. Vấn đề Sai số Thách thức trong Đo lường Công tơ Điện
Mặc dù công tơ điện được sản xuất theo tiêu chuẩn, việc duy trì độ chính xác lâu dài là một thách thức. Các yếu tố như nhiệt độ, độ ẩm, điện áp, dòng điện quá tải và các nhiễu điện từ có thể ảnh hưởng đến hiệu suất và gây ra sai số đo lường. Các thiết bị kiểm định công tơ hiện tại ở nhiều nơi còn lạc hậu, không đáp ứng được yêu cầu kiểm định khắt khe. Việc nghiên cứu và phát triển công tơ điện sử dụng chip ADE7751 giúp giải quyết các vấn đề này, mang lại giải pháp đo lường điện năng chính xác, tin cậy và hiệu quả hơn. Theo luận văn, một công tơ cần được kiểm định lại để đảm bảo các thông số ban đầu, giúp quản lý điện năng hiệu quả nhất.
2.1. Các yếu tố ảnh hưởng đến sai số công tơ điện
Nhiều yếu tố có thể ảnh hưởng đến độ chính xác của công tơ điện, bao gồm nhiệt độ, độ ẩm, điện áp và dòng điện quá tải, nhiễu điện từ và sự lão hóa linh kiện. Thay đổi nhiệt độ có thể làm thay đổi điện trở của các thành phần điện tử, ảnh hưởng đến phép đo. Độ ẩm cao có thể gây ra ăn mòn linh kiện, làm giảm hiệu suất. Điện áp và dòng điện quá tải có thể gây ra hư hỏng linh kiện và sai số đo lường.
2.2. Hạn chế của thiết bị kiểm định công tơ điện hiện nay
Thiết bị kiểm định công tơ hiện nay tại nhiều địa phương thường quá cũ và lạc hậu, không có khả năng ứng dụng các công nghệ mới. Điều này dẫn đến việc kiểm định không chính xác, tốn thời gian và công sức. Việc thiếu các tính năng kiểm tra nâng cao như phân tích sóng hài, kiểm tra ảnh hưởng của nhiễu cũng là một hạn chế lớn, ảnh hưởng đến chất lượng kiểm định. Việc thay thế các thiết bị cũ bằng các thiết bị hiện đại là một yêu cầu cấp thiết.
2.3. Tổng quan về tiêu chuẩn công tơ điện
Các công tơ điện phải đáp ứng các tiêu chuẩn nghiêm ngặt về độ chính xác, độ ổn định và độ tin cậy. Các tiêu chuẩn này quy định các yêu cầu về sai số cho phép, khả năng chịu quá tải, khả năng chống nhiễu và tuổi thọ. Việc tuân thủ các tiêu chuẩn giúp đảm bảo rằng công tơ điện hoạt động chính xác và đáng tin cậy trong suốt thời gian sử dụng. Các tiêu chuẩn phổ biến bao gồm IEC 62053, ANSI C12.20 và các tiêu chuẩn quốc gia.
III. Phương pháp Thiết kế Mạch Phần Mềm cho Công tơ ADE7751
Thiết kế công tơ điện sử dụng chip ADE7751 đòi hỏi sự kết hợp giữa kiến thức về điện tử, vi điều khiển và lập trình. Quá trình thiết kế bao gồm lựa chọn linh kiện phù hợp, thiết kế mạch điện đảm bảo độ chính xác và ổn định, phát triển phần mềm điều khiển và xử lý tín hiệu. Việc hiệu chỉnh và kiểm tra sai số là bước quan trọng để đảm bảo công tơ hoạt động đúng tiêu chuẩn. Theo luận văn, việc đo công suất, năng lượng bằng công tơ cơ(cơ cấu cảm ứng), cấu tạo bao gồm phần tĩnh và phần động.
3.1. Lựa chọn linh kiện và thiết kế mạch điện cho ADE7751
Việc lựa chọn linh kiện phù hợp là yếu tố quan trọng để đảm bảo hiệu suất của công tơ điện. Các linh kiện như điện trở, tụ điện, biến áp đo lường cần có độ chính xác cao và ổn định theo thời gian. Mạch điện cần được thiết kế sao cho giảm thiểu ảnh hưởng của nhiễu và đảm bảo tín hiệu được truyền tải chính xác đến ADE7751. Các bộ lọc nhiễu và mạch bảo vệ quá áp cũng cần được tích hợp để tăng độ bền cho công tơ.
3.2. Phát triển phần mềm điều khiển và xử lý tín hiệu
Phần mềm điều khiển đóng vai trò quan trọng trong việc thu thập dữ liệu từ ADE7751, tính toán công suất, năng lượng và hiển thị kết quả. Ngôn ngữ lập trình thường được sử dụng là C, C++, hoặc Assembly. Phần mềm cần được thiết kế để xử lý tín hiệu một cách chính xác, bù trừ các sai số và cung cấp giao diện người dùng thân thiện. Việc tích hợp các thuật toán hiệu chỉnh và lọc nhiễu là cần thiết để đảm bảo độ chính xác của phép đo.
3.3. Lựa chọn Vi điều khiển phù hợp cho công tơ điện
Vi điều khiển đóng vai trò quan trọng trong việc điều khiển và quản lý các hoạt động của công tơ điện. Các vi điều khiển phổ biến được sử dụng trong công tơ điện bao gồm STM32, ARM Cortex, Arduino và ESP32. Việc lựa chọn vi điều khiển phù hợp phụ thuộc vào yêu cầu về hiệu năng, bộ nhớ, giao tiếp và giá thành. STM32 và ARM Cortex thường được sử dụng trong các ứng dụng đòi hỏi hiệu năng cao, trong khi Arduino và ESP32 phù hợp cho các ứng dụng đơn giản và chi phí thấp.
IV. Giải pháp Tối ưu độ chính xác Đo lường điện năng dùng ADE7751
Để đảm bảo độ chính xác cao trong đo lường điện năng, cần áp dụng các kỹ thuật hiệu chỉnh và bù trừ sai số. Các phương pháp như hiệu chỉnh điểm không, hiệu chỉnh độ lợi và bù trừ nhiệt độ có thể giúp giảm thiểu sai số do các yếu tố môi trường và linh kiện gây ra. Việc kiểm tra và hiệu chỉnh định kỳ là cần thiết để duy trì độ chính xác của công tơ điện trong suốt quá trình sử dụng. Các Tiêu chuẩn công tơ điện quy định quy trình và các yêu cầu về kiểm định.
4.1. Kỹ thuật hiệu chỉnh và bù trừ sai số trong công tơ điện
Có nhiều kỹ thuật hiệu chỉnh và bù trừ sai số có thể được áp dụng trong công tơ điện, bao gồm hiệu chỉnh điểm không, hiệu chỉnh độ lợi, bù trừ nhiệt độ và bù trừ phi tuyến tính. Hiệu chỉnh điểm không giúp loại bỏ sai số khi không có tín hiệu đầu vào. Hiệu chỉnh độ lợi giúp điều chỉnh độ nhạy của hệ thống đo lường. Bù trừ nhiệt độ giúp giảm thiểu ảnh hưởng của nhiệt độ đến phép đo. Bù trừ phi tuyến tính giúp cải thiện độ chính xác trong dải đo rộng.
4.2. Quy trình kiểm tra và hiệu chỉnh công tơ điện
Quy trình kiểm tra và hiệu chỉnh công tơ điện bao gồm các bước như kiểm tra ngoại quan, kiểm tra chức năng, kiểm tra sai số và hiệu chỉnh. Kiểm tra ngoại quan giúp phát hiện các hư hỏng vật lý. Kiểm tra chức năng giúp đảm bảo rằng công tơ hoạt động đúng theo thiết kế. Kiểm tra sai số giúp xác định độ chính xác của phép đo. Hiệu chỉnh giúp điều chỉnh các thông số để giảm thiểu sai số. Việc kiểm tra và hiệu chỉnh cần được thực hiện định kỳ để đảm bảo độ chính xác của công tơ.
V. Ứng dụng Kết quả Triển khai Công tơ Điện Chip ADE7751 thực tế
Công tơ điện sử dụng chip ADE7751 có thể được ứng dụng rộng rãi trong các hệ thống đo lường và quản lý điện năng, từ hộ gia đình đến các khu công nghiệp. Việc tích hợp công tơ vào các hệ thống smart grid cho phép giám sát và điều khiển điện năng một cách hiệu quả, giảm thiểu lãng phí và tối ưu hóa việc sử dụng năng lượng. Kết quả nghiên cứu và thực nghiệm cho thấy công tơ ADE7751 có độ chính xác cao, ổn định và đáng tin cậy. Theo luận văn, Điện năng là một phần không thể thiếu được của nền sản xuất công nghiệp cũng như trong đời sống xã hội.
5.1. Ứng dụng của công tơ ADE7751 trong hệ thống smart grid
Trong hệ thống smart grid, công tơ điện sử dụng chip ADE7751 có thể cung cấp dữ liệu thời gian thực về tiêu thụ điện năng, giúp các nhà quản lý điện lưới giám sát và điều khiển lưới điện một cách hiệu quả. Dữ liệu này có thể được sử dụng để dự báo nhu cầu điện, tối ưu hóa việc phân phối điện và giảm thiểu sự cố. Truyền dữ liệu công tơ có thể thực hiện thông qua các giao thức như Zigbee, Wi-Fi hoặc cellular.
5.2. Đánh giá hiệu quả của công tơ ADE7751 trong thực tế
Để đánh giá hiệu quả của công tơ ADE7751 trong thực tế, cần thực hiện các thử nghiệm trong điều kiện vận hành khác nhau. Các thử nghiệm này bao gồm kiểm tra độ chính xác trong các dải đo khác nhau, kiểm tra độ ổn định theo thời gian, kiểm tra khả năng chống nhiễu và kiểm tra khả năng chịu quá tải. Kết quả thử nghiệm sẽ cho thấy liệu công tơ có đáp ứng được các yêu cầu về hiệu suất và độ tin cậy hay không.
VI. Kết luận Triển vọng Phát triển Công tơ Điện dùng Chip ADE7751
Nghiên cứu và thiết kế công tơ điện sử dụng chip ADE7751 là một hướng đi đầy tiềm năng trong lĩnh vực đo lường và quản lý điện năng. Với sự phát triển của công nghệ IoT và smart grid, công tơ điện thông minh sẽ đóng vai trò ngày càng quan trọng trong việc xây dựng một hệ thống điện năng hiệu quả, bền vững và thân thiện với môi trường. Các nghiên cứu tiếp theo có thể tập trung vào việc tích hợp thêm các tính năng mới như truyền thông không dây, bảo mật dữ liệu và phân tích dữ liệu lớn để nâng cao giá trị sử dụng của công tơ điện. Theo luận văn, do thời gian có hạn và nhận thức vấn đề còn hạn chế nên bản luận văn không tránh khỏi những sai sót cần phải hoàn thiện thêm. Tôi rất mong nhận được nhiều sự góp ý các thầy cô giáo, của bạn bè, đồng nghiệp.
6.1. Tích hợp IoT và truyền thông không dây vào công tơ điện
Việc tích hợp IoT và truyền thông không dây vào công tơ điện cho phép thu thập và truyền tải dữ liệu tiêu thụ điện năng một cách tự động và liên tục. Dữ liệu này có thể được sử dụng để giám sát, phân tích và tối ưu hóa việc sử dụng điện năng. Các công nghệ truyền thông không dây phổ biến bao gồm Wi-Fi, Zigbee, Bluetooth và cellular.
6.2. Hướng phát triển công tơ điện thông minh trong tương lai
Trong tương lai, công tơ điện thông minh sẽ ngày càng trở nên phức tạp và đa chức năng. Các tính năng mới có thể bao gồm phân tích dữ liệu lớn, bảo mật dữ liệu, khả năng dự báo nhu cầu điện và khả năng tương tác với các thiết bị khác trong nhà. Công tơ điện sẽ đóng vai trò là một phần quan trọng của hệ thống nhà thông minh và hệ thống smart grid.
