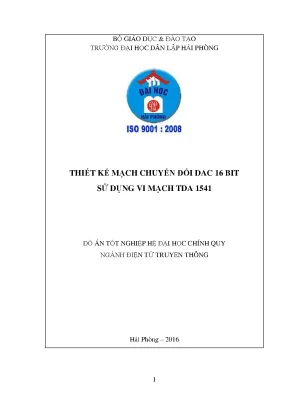

Hướng Dẫn Chi Tiết Thiết Kế Mạch Chuyển Đổi DAC 16 Bit Sử Dụng Vi Mạch TDA 1541

Luận văn thiết kế mạch chuyển đổi DAC 16 bit sử dụng vi mạch TDA 1541, tập trung phân tích và ứng dụng công nghệ chuyển đổi tín hiệu số sang tương tự.

• Tác giả: Nguyễn Văn Lâm
• Người hướng dẫn: Th.S Đỗ Anh Dũng
• Trường học: Đại Học Dân Lập Hải Phòng
• Chuyên ngành: Điện Tử Truyền Thông
• Đề tài: Thiết kế mạch chuyển đổi DAC 16 bit sử dụng vi mạch TDA 1541
• Loại tài liệu: đồ án tốt nghiệp
• Năm xuất bản: 2016
• Địa điểm: Hải Phòng

Mục lục chi tiết

• LỜI MỞ ĐẦU
• 1. CHƯƠNG 1: BỘ CHUYỂN ĐỔI TƯƠNG TỰ SANG SỐ - ADC
• 1.1. SƠ ĐỒ KHỐI
• 1.2. CÁC CHỈ TIÊU KỸ THUẬT CHỦ YẾU CỦA ADC
• 1.3. CÁC BƯỚC CHUYỂN ĐỔI ADC
• 1.4. ADC DẠNG SÓNG BẬC THANG
• 1.5. ADC LIÊN TIẾP - XẤP XỈ
• 1.6. ADC NHANH
• 2. CHƯƠNG 2: CHUYỂN ĐỔI SỐ SANG TƯƠNG TỰ DAC
• 2.1. ÐỘ PHÂN GIẢI
• 2.2. ĐỘ CHÍNH XÁC
• 2.3. SAI SỐ LỆCH
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Giới thiệu về thiết kế mạch chuyển đổi DAC 16 bit

Thiết kế mạch chuyển đổi DAC 16 bit sử dụng vi mạch TDA 1541 là một đề tài quan trọng trong lĩnh vực điện tử truyền thông. Mạch chuyển đổi tín hiệu này đóng vai trò chuyển đổi tín hiệu số sang tín hiệu tương tự, hỗ trợ xử lý âm thanh chất lượng cao. TDA 1541 DAC là một vi mạch nổi tiếng với khả năng xử lý high fidelity sound, mang lại âm thanh trung thực và chi tiết. Đề tài này tập trung vào việc thiết kế và tích hợp mạch điện tử để tối ưu hóa hiệu suất của 16-bit audio converter.

1.1. Tổng quan về vi mạch TDA 1541

Vi mạch TDA 1541 là một digital to analog converter được sử dụng rộng rãi trong các thiết bị âm thanh cao cấp. Với độ phân giải 16 bit, nó hỗ trợ chuyển đổi số sang tương tự với độ chính xác cao. TDA 1541 DAC được thiết kế để xử lý tín hiệu âm thanh với độ nhiễu thấp và độ méo tín hiệu tối thiểu, đáp ứng yêu cầu của audio processing hiện đại. Vi mạch này cũng tích hợp các tính năng như circuit integration và analog signal processing, giúp tối ưu hóa hiệu suất của hệ thống.

1.2. Ứng dụng của mạch chuyển đổi DAC 16 bit

Mạch chuyển đổi DAC 16 bit được ứng dụng trong nhiều lĩnh vực, đặc biệt là trong các thiết bị âm thanh như đầu đĩa CD, ampli, và hệ thống loa cao cấp. Digital audio technology ngày càng phát triển, đòi hỏi các thiết bị phải có khả năng xử lý tín hiệu số với độ chính xác cao. 16-bit audio converter giúp cải thiện chất lượng âm thanh, mang lại trải nghiệm nghe nhạc chân thực và sống động. Ngoài ra, mạch này còn được sử dụng trong các hệ thống đo lường và điều khiển tự động, nơi yêu cầu độ chính xác cao trong việc chuyển đổi tín hiệu.

II. Thiết kế và lắp ráp mạch DAC

Quá trình thiết kế mạch chuyển đổi bao gồm các bước từ lựa chọn linh kiện, tính toán thông số kỹ thuật, đến lắp ráp và kiểm tra hiệu suất. Mạch điện tử được thiết kế dựa trên vi mạch TDA 1541, kết hợp với các thành phần như mạch ổn áp, mạch lọc tín hiệu, và mạch khuếch đại. Circuit design cần đảm bảo độ chính xác và ổn định của tín hiệu đầu ra, đồng thời giảm thiểu nhiễu và méo tín hiệu.

2.1. Thiết kế mạch ổn áp và nguồn

Mạch ổn áp là một phần quan trọng trong thiết kế mạch chuyển đổi. Nó đảm bảo nguồn điện ổn định cho vi mạch TDA 1541, giúp tăng độ chính xác và giảm nhiễu tín hiệu. Mạch ổn áp 5V DC và 15V DC được thiết kế để cung cấp điện áp phù hợp cho các thành phần khác nhau trong mạch. Circuit integration của mạch ổn áp cần được tính toán kỹ lưỡng để đảm bảo hiệu suất và độ bền của hệ thống.

2.2. Phân tích cấu tạo và hoạt động của mạch

Mạch chuyển đổi DAC bao gồm các thành phần chính như mạch nhận và xử lý tín hiệu đầu vào số, mạch lọc tín hiệu, và mạch khuếch đại đầu ra. Mạch chuyển đổi tín hiệu sử dụng vi mạch TDA 1541 để thực hiện quá trình chuyển đổi số sang tương tự. Mạch lọc tín hiệu giúp loại bỏ nhiễu và tạp âm, trong khi mạch khuếch đại đảm bảo tín hiệu đầu ra đủ mạnh để kết nối với các thiết bị âm thanh. Analog signal processing được tối ưu hóa để mang lại chất lượng âm thanh cao nhất.

III. Đánh giá và ứng dụng thực tế

Thiết kế mạch chuyển đổi DAC 16 bit với vi mạch TDA 1541 mang lại nhiều lợi ích trong thực tế. Mạch này không chỉ cải thiện chất lượng âm thanh mà còn hỗ trợ các ứng dụng trong lĩnh vực đo lường và điều khiển tự động. High fidelity sound và digital audio technology là hai yếu tố chính được nhấn mạnh trong đề tài này. Việc tích hợp circuit design và analog signal processing giúp tối ưu hóa hiệu suất của hệ thống, đáp ứng nhu cầu ngày càng cao của người dùng.

3.1. Đánh giá hiệu suất mạch

Hiệu suất của mạch chuyển đổi DAC 16 bit được đánh giá dựa trên các tiêu chí như độ chính xác, độ nhiễu, và thời gian ổn định của tín hiệu đầu ra. Vi mạch TDA 1541 đã chứng minh khả năng xử lý tín hiệu với độ chính xác cao và độ nhiễu thấp. Circuit integration và analog signal processing được tối ưu hóa để đảm bảo hiệu suất tối đa của mạch. Kết quả thử nghiệm cho thấy mạch này đáp ứng được các yêu cầu kỹ thuật và mang lại chất lượng âm thanh vượt trội.

3.2. Ứng dụng trong thực tế

Mạch chuyển đổi DAC 16 bit được ứng dụng rộng rãi trong các thiết bị âm thanh cao cấp, hệ thống đo lường, và điều khiển tự động. Digital audio technology ngày càng phát triển, đòi hỏi các thiết bị phải có khả năng xử lý tín hiệu số với độ chính xác cao. 16-bit audio converter giúp cải thiện chất lượng âm thanh, mang lại trải nghiệm nghe nhạc chân thực và sống động. Ngoài ra, mạch này còn được sử dụng trong các hệ thống công nghiệp, nơi yêu cầu độ chính xác cao trong việc chuyển đổi tín hiệu.

Nội dung chính

Bối cảnh và vấn đề nghiên cứu

Trong kỹ thuật điện tử, viễn thông và điều khiển hiện đại, phần lớn các tín hiệu trong tự nhiên (như âm thanh, nhiệt độ, áp suất, ánh sáng, các đại lượng vật lý và sinh học) đều tồn tại dưới dạng tín hiệu tương tự (analog) – biến thiên liên tục theo thời gian. Tuy nhiên, các hệ thống tính toán, xử lý và lưu trữ thông tin hiện nay đều vận hành dựa trên nguyên lý số (digital) với nhiều ưu điểm vượt trội về độ tin cậy, khả năng chống nhiễu và tính linh hoạt khi kết nối với máy tính và vi xử lý. Để phối ghép giữa thế giới thực và hệ thống xử lý số, việc chuyển đổi qua lại giữa hai miền tín hiệu thông qua bộ chuyển đổi tương tự sang số (ADC) và bộ chuyển đổi số sang tương tự (DAC) là mắt xích bắt buộc.

Đặc biệt trong lĩnh vực kỹ thuật âm thanh, các nguồn âm thanh số (như đĩa CD, file nhạc số) được ghi nhận và lưu trữ dưới chuỗi bit nhị phân liên tục, trong khi các thiết bị khuếch đại (ampli) và phát âm (loa, tai nghe) chỉ tiếp nhận và xử lý tín hiệu tương tự. Do đó, một hệ thống giải mã âm thanh số DAC chất lượng cao là thành phần quyết định đến độ trung thực và chi tiết của âm thanh được khôi phục.

Nhiệm vụ và mục tiêu nghiên cứu của đồ án tốt nghiệp được xác định cụ thể như sau:

1. Nghiên cứu tổng quan lý thuyết về các phương pháp biến đổi tín hiệu tương tự sang số (ADC) và từ số sang tương tự (DAC), các chỉ tiêu kỹ thuật cùng các cấu trúc mạch chuyển đổi tiêu biểu.
2. Khảo sát nguyên lý giải mã âm thanh số, cấu trúc dữ liệu âm thanh stereo (gồm các tín hiệu dữ liệu và xung đồng bộ BCK, LRCK) và quy trình xử lý tín hiệu trong các thiết bị đọc đĩa CD.
3. Tính toán, thiết kế và lắp ráp hoàn chỉnh mạch chuyển đổi DAC 16-bit chuyên dụng cho thiết bị âm thanh sử dụng vi mạch giải mã TDA1541 do hãng Philips sản xuất, kết hợp với các khối ổn áp nguồn, mạch thu nhận tín hiệu đầu vào số và mạch khuếch đại đệm đầu ra.

• Đối tượng nghiên cứu: Các cấu trúc mạch biến đổi ADC/DAC, quy trình truyền nhận tín hiệu âm thanh số nối tiếp và vi mạch giải mã âm thanh 16-bit TDA1541.
• Phạm vi nghiên cứu: Thiết kế phần cứng mạch giải mã âm thanh nổi (stereo) 2 kênh độc lập với độ phân giải 16-bit, tốc độ xử lý chuẩn 48 kHz/2 kênh, sử dụng các linh kiện phần cứng rời và vi mạch chuyên dụng trong kỹ thuật âm thanh.

Cơ sở lý thuyết và phương pháp

Khung lý thuyết và mô hình tính toán

Nội dung đồ án xây dựng trên nền tảng lý thuyết xử lý tín hiệu số và mạch điện tử ứng dụng:

• Định lý lấy mẫu (Nyquist-Shannon): Tín hiệu tương tự $V_I$ có tần số cực đại $f_{I\max}$ sau quá trình lấy mẫu thành tín hiệu $V_S$ có thể khôi phục trung thực nếu tần số lấy mẫu thỏa mãn điều kiện $f_S \ge 2 f_{I\max}$.
• Quy trình chuyển đổi 4 bước: Lấy mẫu (Sampling), Nhớ mẫu (Sample and Hold - S/H), Lượng tử hóa (Quantization) với đơn vị lượng tử $\Delta$, và Mã hóa (Encoding) thành chuỗi nhị phân với bit có trọng số nhỏ nhất (LSB) có giá trị bằng $\Delta$.
• Mô hình toán học của DAC: Điện áp đầu ra tương tự $V_{OUT} = K \times \text{Đầu vào số}$ (với $K$ là hệ số tỷ lệ theo kích thước bậc thang). Đối với bộ chuyển đổi $N$-bit, số mức lượng tử là $2^N$, tổng số bậc chuyển đổi là $2^N - 1$.
• Các mô hình mạch DAC kinh điển: Mạch dùng điện trở trọng số nhị phân kết hợp bộ khuếch đại thuật toán (Op-Amp) đảo, mạch mạng điện trở $R/2R$ ladder, mạch DAC đầu ra dòng và mạch DAC mạng điện trở hình T.

Phương pháp nghiên cứu và thiết kế

• Phương pháp phân tích lý thuyết mạch: Phân tích sơ đồ nguyên lý, đặc tính truyền đạt, hàm truyền và các nguồn sai số (sai số lệch offset, sai số toàn thang, sai số phi tuyến, trôi điểm 0 của Op-Amp, sai lệch điện áp chuẩn $V_{REF}$ và sai số tiếp điểm chuyển mạch).
• Phương pháp module hóa hệ thống: Phân chia hệ thống DAC âm thanh thành các khối chức năng độc lập: Khối nguồn ổn áp, khối giao tiếp/thu nhận tín hiệu số, khối lọc kỹ thuật số, khối chuyển đổi giải mã DAC và khối khuếch đại đệm/lọc thông thấp (LPF).
• Phương pháp thực nghiệm phần cứng: Lựa chọn linh kiện, tính toán giá trị thông số kỹ thuật (điện trở, tụ lọc, điện áp ngưỡng), xây dựng sơ đồ mạch in và lắp ráp phần cứng mạch DAC thực tế.

Nguồn dữ liệu và tài liệu kỹ thuật

Tác giả sử dụng các thông số kỹ thuật, sơ đồ chân và giản đồ thời gian từ tài liệu kỹ thuật (datasheet) của các vi mạch: vi mạch lấy mẫu/nhớ mẫu LF198, IC ổn áp tuyến tính 7805, IC thu tín hiệu số CS8412, IC lọc số SAA7220, IC DAC 16-bit TDA1541 và IC khuếch đại thuật toán AD711.

Thiết kế và triển khai hệ thống phần cứng

Hệ thống mạch DAC 16-bit cho thiết bị âm thanh được tác giả thiết kế theo kiến trúc 5 tầng chức năng liên kết chặt chẽ:

Khối chức năng	Vi mạch / Linh kiện chính	Chức năng kỹ thuật trong hệ thống
1. Khối nguồn ổn áp	LM7805, Diode 3A, Cầu chì 1A, Tụ hóa $470,\mu\text{F}$, Tụ gốm 104	Cung cấp nguồn $+5\text{V}$ DC ổn định cho khối số và DAC; cung cấp nguồn đối xứng $\pm 15\text{V}$ DC cho tầng khuếch đại.
2. Khối nhận tín hiệu số	CS8412	Thu nhận chuỗi dữ liệu số nối tiếp (S/PDIF), tách tín hiệu và khôi phục xung nhịp.
3. Khối lọc kỹ thuật số	SAA7220	Xử lý lọc số, nâng cao độ chính xác và khôi phục các bit dữ liệu âm thanh.
4. Khối giải mã DAC	TDA1541 (Philips)	Chuyển đổi dữ liệu số 16-bit thành dòng điện tương tự cho 2 kênh âm thanh riêng biệt (L và R).
5. Khối khuếch đại đệm	AD711	Biến đổi dòng thành áp (I/V), khuếch đại đệm và lọc thông thấp (LPF) xuất tín hiệu Lineout ra amply.

Thiết kế chi tiết khối ổn áp nguồn 5V DC – 1A

• Thông số hoạt động: Điện áp đầu vào trong khoảng $12\text{V} - 40\text{V}$ DC (khuyến nghị duy trì mức chênh lệch $V_i - V_0 > 3\text{V}$ để IC hoạt động ổn định trong dải nhiệt độ $0 - 125^\circ\text{C}$); điện áp đầu ra chuẩn $5\text{V}$ DC, dòng tải cực đại $1\text{A}$, công suất định mức $5\text{W}$.
• Mạch bảo vệ và lọc nhiễu:
  • Cầu chì $1\text{A}$ bảo vệ chống quá tải, chập mạch.
  • Diode bán dẫn $3\text{A}$ mắc tại đầu vào có nhiệm vụ chống phân cực ngược.
  • Tụ hóa $C_1, C_4$ ($470,\mu\text{F}/50\text{V}$) lọc phẳng các thành phần gợn sóng nhấp nhô của điện áp một chiều ở cả đầu vào và đầu ra.
  • Tụ gốm không phân cực $C_2, C_3$ (mã 104 - Ceramic) mắc song song để triệt tiêu các thành phần sóng hài bậc cao và nhiễu xung tần số cao.
  • Đèn LED mắc nối tiếp với điện trở hạn dòng làm chỉ thị trạng thái nguồn.

Cơ chế tách kênh và đồng bộ dữ liệu âm thanh

Dữ liệu âm thanh từ đĩa CD là dạng tín hiệu stereo gồm 2 kênh trái (L) và phải (R) được ghép tuần tự. Hệ thống sử dụng 3 đường tín hiệu đồng bộ để điều khiển việc nạp dữ liệu vào DAC:

• Tín hiệu BCK (Bit Clock): Đóng vai trò là xung nhịp dịch chuyển từng bit dữ liệu (Data).
• Tín hiệu LRCK (Left/Right Clock): Đóng vai trò xung phân kênh với tần số lấy mẫu $48\text{ kHz}$. Khi $\text{LRCK} = 1$, hệ thống chuyển dữ liệu vào kênh trái (L); khi $\text{LRCK} = 0$, hệ thống chuyển dữ liệu vào kênh phải (R).
• Tín hiệu DATA: Dòng bit âm thanh nối tiếp được chuyển đổi thành dạng song song bên trong vi mạch giải mã trước khi thực hiện chuyển đổi sang tín hiệu tương tự.

Nội dung chính theo từng chương

Mở đầu và Chương 1: Bộ chuyển đổi tương tự sang số - ADC

Chương 1 trình bày tổng quan về vai trò của việc số hóa tín hiệu và phân tích sâu các nguyên lý của bộ biến đổi ADC:

• Các chỉ tiêu kỹ thuật chính của ADC: Định nghĩa chi tiết về độ phân giải (số lượng bit đầu ra), dải động điện trở đầu vào, mức logic và khả năng chịu tải, độ chính xác tương đối (mức sai lệch so với đặc tuyến chuyển đổi lý tưởng và yêu cầu không mất bit), tốc độ chuyển đổi, hệ số nhiệt độ (độ biến thiên khi nhiệt độ thay đổi $10^\circ\text{C}$), tỉ số phụ thuộc nguồn và công suất tiêu hao.
• Phân tích mạch lấy mẫu và nhớ mẫu (S/H): Sử dụng vi mạch tích hợp tiêu biểu LF198. Thời gian thu nhận dữ liệu đạt $4,\mu\text{s}$ khi sử dụng tụ nhớ $C_h = 1000\text{ pF}$, và đạt $20,\mu\text{s}$ khi $C_h = 0$. Tụ điện $C_h$ kết hợp với tầng khuếch đại đệm trở kháng cao giúp duy trì điện áp $V_0$ không đổi trong suốt chu kỳ biến đổi của ADC.
• Khảo sát ba cấu trúc ADC cơ bản:
  1. ADC dạng sóng bậc thang (loại bộ đếm): Sử dụng bộ đếm nhị phân, bộ so sánh và mạch logic. Thời gian chuyển đổi cực đại phụ thuộc vào điện áp đầu vào: $t_{C(\max)} = (2^N - 1) \times T_{\text{clock}}$ (với bộ chuyển đổi 10-bit, thời gian cực đại là $1023\text{ chu kỳ xung nhịp}$). Nhược điểm là tốc độ chậm do thời gian chuyển đổi tăng gấp đôi khi tăng thêm 1 bit.
  2. ADC liên tiếp - xấp xỉ (SAC): Sử dụng thanh ghi xấp xỉ liên tiếp và logic điều khiển sửa đổi từng bit. Ưu điểm nổi bật là thời gian chuyển đổi cố định, không phụ thuộc vào biên độ điện áp tương tự đầu vào.
  3. ADC nhanh (Flash Converter): Cấu trúc song song gồm $2^N - 1$ bộ so sánh, $2^N$ điện trở chia áp và bộ mã hóa ưu tiên. Tốc độ chuyển đổi đạt mức cao nhất do không phụ thuộc vào xung nhịp mà chỉ phụ thuộc vào thời gian trễ truyền qua cổng logic.

Chương 2: Chuyển đổi số sang tương tự DAC

Chương 2 đi sâu vào lý thuyết chuyển đổi DAC, các tham số đặc trưng và các giải pháp mạch điện tử:

• Các tham số kỹ thuật cốt lõi:
  • Độ phân giải: Xác định bằng trọng số LSB (kích thước bậc thang) với $2^N$ mức và $2^N - 1$ bậc.
  • Độ chính xác: Đánh giá qua sai số toàn thang (full scale error) và sai số tuyến tính (linearity error).
  • Sai số lệch (Offset error): Xuất hiện điện áp ra khác 0V khi đầu vào toàn bit 0, cần triệt tiêu bằng chiết áp chỉnh ngoài.
  • Thời gian ổn định (Settling time): Thời gian để đầu ra đạt mức ổn định trong phạm vi $\pm 1/2\text{ LSB}$, dao động từ $10\text{ ns}$ đến $50\text{ ns}$ (DAC đầu ra dòng có tốc độ nhanh hơn DAC đầu ra áp).
  • Tính đơn điệu (Monotonic) và Tỉ số phụ thuộc nguồn.
• Phân tích 4 cấu trúc mạch DAC:
  1. DAC điện trở trọng số nhị phân: Dùng Op-Amp cộng đảo với các điện trở đầu vào giảm dần theo tỷ lệ $1/2$ ($R, 2R, 4R, 8R$). Nhược điểm là khoảng cách giá trị điện trở giữa MSB và LSB quá lớn ở độ phân giải cao, khó chế tạo chính xác trong vi mạch.
  2. DAC mạng điện trở $R/2R$ ladder: Khắc phục hoàn toàn nhược điểm trên nhờ chỉ sử dụng hai giá trị điện trở là $R$ và $2R$, đầu ra dòng $I_{OUT}$ được biến đổi thành $V_{OUT}$ qua Op-Amp.
  3. DAC đầu ra dòng: Cung cấp dòng điện ra tỷ lệ thuận với mã nhị phân thông qua các nhánh dẫn dòng song song điều khiển bằng chuyển mạch điện tử.
  4. DAC mạng điện trở hình T: Sử dụng mạng trở $R$ và $2R$ mắc thành 4 cực hình T nối tầng. Tác giả phân tích chi tiết 4 nguyên nhân gây sai số chuyển đổi:
     • Sai lệch điện áp tham chiếu $\Delta V_{REF}$ (sai số đầu ra tỷ lệ thuận với $\Delta V_{REF}$ và giá trị từ mã vào).
     • Sự trôi điểm 0 của Op-Amp (tạo sai số cố định trên mọi mức chuyển đổi).
     • Điện áp rơi trên điện trở tiếp xúc của các chuyển mạch bán dẫn.
     • Sai số dung sai trị số của các điện trở trong mạng.
• Cấu trúc DAC trong thiết bị âm thanh: Trình bày sơ đồ khối xử lý tín hiệu CD 16-bit / $48\text{ kHz}$, nguyên lý phân tách dòng dữ liệu nối tiếp thành 2 kênh L-R thông qua các tín hiệu điều khiển BCK, LRCK, vai trò của mạch lọc số và mạch khuếch đại đệm/lọc thông thấp (LPF).

Chương 3: Thiết kế và lắp ráp mạch DAC cho các thiết bị âm thanh

Chương này mô tả chi tiết phương án thiết kế phần cứng mạch giải mã âm thanh:

• Ý tưởng và lựa chọn vi mạch: Lựa chọn vi mạch DAC 16-bit TDA1541 của Philips làm trung tâm giải mã nhờ các ưu điểm: khả năng tái tạo âm thanh trung thực, khả năng khử nhiễu tốt, giá thành hợp lý và linh kiện phổ biến.
• Thiết kế phân tầng nguồn ổn áp: Hệ thống sử dụng nguồn đa mức hoạt động theo nguyên tắc nguồn bù. Tầng xử lý số và tầng DAC sử dụng nguồn $+5\text{V}$ DC ổn định; tầng khuếch đại đệm analog sử dụng nguồn đối xứng $+15\text{V}$ và $-15\text{V}$ DC.
• Tính toán và phân tích mạch nguồn ổn áp 5V 1A: Trình bày chi tiết sơ đồ nguyên lý sử dụng IC 7805 với đầy đủ các linh kiện phụ trợ (cầu chì, diode chống ngược dòng, hệ thống tụ lọc hóa $470,\mu\text{F}$ và tụ lọc gốm 104) cùng các yêu cầu kỹ thuật về tản nhiệt khi tải hoạt động ở dòng cực đại $1\text{A}$.
• Cấu trúc phối ghép toàn mạch: Giới thiệu cấu tạo và vai trò phối hợp giữa các IC: mạch thu tín hiệu CS8412, mạch lọc kỹ thuật số SAA7220, mạch giải mã DAC TDA1541 và mạch khuếch đại đệm đầu ra sử dụng IC AD711.

Kết quả và đóng góp

Kết quả kỹ thuật đạt được

• Hoàn thành thuyết minh lý thuyết toàn diện về các giải pháp kỹ thuật và sơ đồ giải mã ADC/DAC, phân tích chi tiết các nguyên nhân gây sai số trong quá trình biến đổi tín hiệu tương tự và số.
• Thiết kế hoàn chỉnh sơ đồ nguyên lý hệ thống giải mã âm thanh DAC 16-bit stereo đáp ứng tiêu chuẩn tần số lấy mẫu $48\text{ kHz}$ cho thiết bị âm thanh số.
• Tính toán và triển khai thành công mạch nguồn ổn áp tuyến tính 5V 1A có tích hợp đầy đủ các mắt lọc nhiễu sóng hài và mạch bảo vệ quá dòng, chống ngược cực.
• Xác lập sơ đồ phối ghép tín hiệu chuẩn giữa các vi mạch chuyên dụng trong xử lý âm thanh: CS8412 $\rightarrow$ SAA7220 $\rightarrow$ TDA1541 $\rightarrow$ AD711.

Đóng góp của đồ án

• Hệ thống hóa phương pháp tính toán và khắc phục các sai số vật lý (sai số lệch, sai số tuyến tính, trôi điểm 0, điện trở tiếp xúc) của các mạng DAC trong thực tế kỹ thuật.
• Đưa ra một giải pháp thiết kế phần cứng hoàn chỉnh cho hệ thống DAC dạng tự lắp ráp (DIY DAC), cân bằng giữa hiệu năng âm thanh chất lượng cao và chi phí linh kiện hợp lý.

Hạn chế và hướng nghiên cứu tiếp

Hạn chế của đồ án

• Hệ thống thiết kế cố định theo chuẩn giải mã 16-bit / $48\text{ kHz}$ của vi mạch TDA1541, chưa hỗ trợ trực tiếp các định dạng âm thanh độ phân giải cao (High-Resolution Audio như 24-bit/192kHz hay DSD).
• Mạch nguồn ổn áp tuyến tính sử dụng vi mạch 7805 có hiệu suất chuyển đổi chưa cao, tỏa nhiệt lớn khi độ chênh áp vào - ra lớn và dòng ra đạt mức cực đại ($1\text{A}$).
• Chưa tích hợp các cổng giao tiếp âm thanh số hiện đại như USB Audio hoặc giao tiếp quang học (Optical/Toslink) trên cùng một bo mạch.

Hướng nghiên cứu và phát triển tiếp

• Nâng cấp khối nhận tín hiệu đầu vào để hỗ trợ nhiều chuẩn giao tiếp số đa dạng (USB Asynchronous, I2S trực tiếp từ module vi điều khiển/máy tính nhúng).
• Nghiên cứu ứng dụng các cấu trúc lọc đệm đầu ra analog cao cấp hơn (như tầng đệm sử dụng đèn điện tử chân không - Tube Buffer hoặc mạch khuếch đại rời rạc thuần Class A).
• Thiết kế tối ưu hóa mạch in 2 lớp/4 lớp, tách biệt hoàn toàn đường mass tín hiệu số (DGND) và mass tín hiệu tương tự (AGND) để giảm thiểu tối đa hiện tượng nhiễu xuyên âm.

Giá trị tham khảo

Đồ án tốt nghiệp là tài liệu kỹ thuật có giá trị tham khảo thiết thực cho:

• Sinh viên ngành Điện tử - Viễn thông, Kỹ thuật Điện tử và Kỹ thuật Máy tính: Dùng làm tài liệu học tập, nghiên cứu chuyên đề về kỹ thuật biến đổi tín hiệu tương tự - số (ADC/DAC), kỹ thuật vi mạch số và thiết kế mạch nguồn ổn áp tuyến tính.
• Kỹ sư và người nghiên cứu thiết bị âm thanh (Audio DIYer): Cung cấp tài liệu tham khảo chi tiết về sơ đồ chân, nguyên lý tách kênh dữ liệu BCK/LRCK và cách thức phối ghép bộ giải mã kinh điển sử dụng chip TDA1541, SAA7220 và CS8412.
• Phần đáng tham khảo nhất: Phương pháp phân tích sai số chuyển đổi trong mạch DAC mạng điện trở hình T (Mục 2.9/2.13) và thiết kế mạch nguồn lọc nhiễu đa tầng sử dụng IC 7805 (Chương 3).

Câu hỏi thường gặp

1. Vi mạch TDA1541 đóng vai trò gì trong hệ thống và tại sao lại được tác giả lựa chọn?
TDA1541 là vi mạch chuyển đổi số sang tương tự (DAC) chuyên dụng cho âm thanh với độ phân giải 16-bit do hãng Philips sản xuất. Vi mạch này đóng vai trò trung tâm giải mã toàn bộ dữ liệu số thành dòng điện analog cho 2 kênh stereo. Tác giả lựa chọn TDA1541 vì đây là dòng chip giải mã thông dụng, chất lượng khôi phục âm thanh tốt, khả năng khử nhiễu cao, giá thành hợp lý và linh kiện dễ tìm kiếm trên thị trường.

2. Khối ổn áp nguồn 5V DC 1A sử dụng những linh kiện bảo vệ và lọc nhiễu nào?
Mạch ổn áp 5V sử dụng IC 7805, được trang bị:

• Cầu chì $1\text{A}$ để bảo vệ quá tải/chập mạch.
• Diode $3\text{A}$ tại đầu vào để chống cắm ngược cực nguồn.
• Hai tụ hóa $C_1, C_4$ ($470,\mu\text{F}/50\text{V}$) để lọc phẳng điện áp gợn sóng một chiều.
• Hai tụ gốm không phân cực $C_2, C_3$ (tụ Ceramic 104) mắc song song để lọc nhiễu tần số cao và triệt tiêu sóng hài bậc cao.

3. Tín hiệu BCK và LRCK thực hiện nhiệm vụ gì trong quá trình phân tách 2 kênh âm thanh stereo?
Trong khối dữ liệu âm thanh số nối tiếp:

• Tín hiệu BCK (Bit Clock) đóng vai trò là xung nhịp dịch chuyển từng bit dữ liệu.
• Tín hiệu LRCK (Left/Right Clock) đóng vai trò phân đường chọn kênh: khi $\text{LRCK} = 1$, dữ liệu được chuyển vào kênh trái (L); khi $\text{LRCK} = 0$, dữ liệu được chuyển vào kênh phải (R).

4. Thời gian thu nhận dữ liệu của vi mạch lấy mẫu và nhớ mẫu LF198 được nêu trong đồ án là bao nhiêu?
Theo số liệu được trình bày ở Chương 1, vi mạch lấy mẫu và nhớ mẫu LF198 có thời gian thu nhận dữ liệu tiêu biểu là $4,\mu\text{s}$ khi sử dụng tụ nhớ $C_h = 1000\text{ pF}$, và đạt $20,\mu\text{s}$ khi $C_h = 0$.

5. Trong bộ chuyển đổi ADC dạng sóng bậc thang $N$-bit, công thức tính thời gian chuyển đổi cực đại là gì?
Thời gian chuyển đổi cực đại của ADC dạng sóng bậc thang $N$-bit được tính theo công thức: $t_{C(\max)} = (2^N - 1) \times \text{chu kỳ xung nhịp}$. Ví dụ với bộ chuyển đổi 10-bit, thời gian chuyển đổi cực đại là $(2^{10} - 1) \times 1,\mu\text{s} = 1023,\mu\text{s}$.

Kết luận

Đồ án tốt nghiệp "Thiết kế mạch chuyển đổi DAC 16 bit sử dụng vi mạch TDA 1541" của sinh viên Nguyễn Văn Lâm đã giải quyết trọn vẹn cả hai yêu cầu về cơ sở lý thuyết và thiết kế phần cứng thực tế trong kỹ thuật chuyển đổi tín hiệu ADC/DAC. Nghiên cứu đã phân tích chi tiết các nguyên lý mạch và nguyên nhân sai số, đồng thời xây dựng thành công kiến trúc phần cứng giải mã âm thanh 16-bit stereo hoàn chỉnh từ tầng ổn áp nguồn bảo vệ đa cấp đến các tầng thu nhận CS8412, lọc số SAA7220, giải mã TDA1541 và đệm ngõ ra AD711. Kết quả của đồ án cung cấp tài liệu kỹ thuật có giá trị ứng dụng cao cho sinh viên ngành Điện tử Truyền thông và các kỹ sư thực hành thiết kế mạch âm thanh số.

Trích đoạn nội dung tài liệu

Mở Đầu Cùng với sự tiến bộ của khoa học và côngnghệ , các thiết bị điện tử đang và sẽ tiếp tục được ứng dụng ngày càng rộng rãi và mang lại hiệu quả trong hầu hết các lĩnh vực kinh tế , kĩ thuật cũng như trong đời sống xã hội. Tiếp nhận những thành tựu khoa học đó ngày nay việc gia công và truyền đạt xử lý tín hiệu trong các thiết bị điện tử từ đơn giản đến hiện đại đều dựa trên cơ sở nguyên lý số , vì những thiết bị làm việc trên cơ sở nguyên lý số có những ưu điểm hơn hẳn các thiết bị nguyên lý tương tự , đặc biệt là trong kỹ thuật tính toán kĩ thuật đo lường và điều khiển và đặc biệt hơn với sự giúp đỡ của máy tính được ứng dụng rộng rãi ngày nay .Tuy nhiên tín hiệu tự nhiên bao gồm các đại lượng vật lý ,hóa học , sinh học là các đại lượng biến thiên theo thời gian hay nói cách khác nó là đại lượng tương tự , để phối ghép nguồn tín hiệu tương tự với nguồn xử lý số , nghĩa là để xử lý tín hiệu thông qua một hệ thống số ta phai có mạch chuyển đổi tín hiệu từ dạng tương tự sang dạng số ADC , tín hiệu sau khi được chuyển đổi được xử lý qua một hệ thống xử lý tín hiệu số và được trả lại dạng tín hiệu ban đầu , đó là tín hiệu tương tự thông qua mạch chuyển đổi tín hiệu số - tương tự DAC. Ngày nay cùng với sự bùng nổ của công nghệ thông tin máy tính đóng vai trò hết sức to lớn và thâm nhập ngày càng sâu vào đời sống kinh tế,xã hội và đặc biệt góp phần vào việc nghiên cứu phát triển những nghành khoa học mới như hệ thống tự động hóa đo lường và điều khiển bằng máy tính mà ta sẽ đề cập dưới đây .Để mở rộng tầm ứng dụng cũng như khả năng can thiệp sâu của kĩ thuật máy tính vào các lĩnh vực khác nhau. Chúng ta phải có mối quan hệ chặt chẽ giữa chúng, nghĩa là khả năng kết nối máy tính cũng như việc kết nối máy tính với thiết bị ngoại vi , tùy theo yêu cầu và nhiệm vụ cụ thể cũng như vật tư thiết bị có trong tay mà việc thiết kế một hệ thống ghép nối máy tính khác nhau với nhiều mục đích khác nhau cho ta biết được khả năng làm việc , độ chính xác của hệ thống cũng như độ tin cậy của hệ thống.

BỘ CHUYỂN ĐỔI TƯƠNG TỰ SANG SỐ – ADC 1.1SƠ ĐỒ KHỐI: Bộ chuyển đổi tương tự sang số – ADC (Analog to Digital Converter) lấy mức điện thế vào tương tự sau đó một thời gian sẽ sinh ra mã đầu ra dạng số biểu diễn đầu vào tương tự. Tiến trình biến đổi A/D thường phức tạp và mất nhiều thời gian hơn tiến trình chuyển đổi D/A. Do đó có nhiều phương pháp khác nhau để chuyển đổi từ tương tự sang số.1 là sơ đồ khối của một lớp ADC đơn giản.1 Sơ đồ tổng quát của một lớp ADC Hoạt động cơ bản của lớp ADC thuộc loại này như sau: Xung lệnh START khởi động sự hoạt động của hệ thống. Xung Clock quyết định bộ điều khiển liên tục chỉnh sửa số nhị phân lưu trong thanh ghi.

11 Số nhị phân trong thanh ghi được DAC chuyển đổi thành mức điện thế tương tự VAX. Bộ so sánh so sánh VAX với đầu vào tương tự VA. Nếu VAX< VA đầu ra của bộ so sánh lên mức cao. Nếu VAX> VA ít nhất bằng một khoảng VT (điện thế ngưỡng), đầu ra của bộ so sánh sẽ xuống mức thấp và ngừng tiến trình biến đổi số nhị phân ở thanh ghi.

Tại thời điểm này VAX xấp xỉ VA. giá trị nhị phân ở thanh ghi là đại lượng số tương đương VAX và cũng là đại lượng số tương đương VA, trong giới hạn độ phân giải và độ chính xác của hệ thống. Logic điều khiển kích hoạt tín hiệu ECO khi chu kỳ chuyển đổi kết thúc.Tiến trình này có thể có nhiều thay đổi đối với một số loại ADC khác, chủ yếu là sự khác nhau ở cách thức bộ điều khiển sửa đổi số nhị phân trong thanh ghi.2 CÁC CHỈ TIÊU KỸ THUẬT CHỦ YẾU CỦA ADC Độ phân giải. Độ phân giải của một ADC biểu thị bằng số bit của tín hiệu số đầu ra.

Số lượng bit nhiều sai số lượng tử càng nhỏ, độ chính xác càng cao. Dải động điện trở đầu vào. Mức logic của tín hiệu số đầu ra và khả năng chịu tải (nối vào đầu vào). Độ chính xác tương đối Nếu lý tưởng hóa thì tất cả các điểm chuyển đổiphải nằm trên một đường thẳng.

Độ chính xác tương đối là sai số của các điểm chuyển đổi thực tế so với đặc tuyến chuyển đổi lý tưởng. Ngoài ra còn yêu cầu ADC không bị mất bit trong toàn bộ phạm vi công tác. Tốc độ chuyển đổi. Tốc độ chuyển đổi được xác định thời gian bởi thời gian cần thiết hoàn thành một lần chuyển đổi A/D.

Thời gian này tính từ khi xuất hiện tín hiệu điều khiển chuyển đổi đến khi tín hiệu số đầu ra đã ổn định. 12 Hệ số nhiệt độ Hệ số nhiệt độ là biến thiên tương đối tín hiệu số đầu ra khi nhiệt độ biến đổi 100C trong phạm vi nhiệt độ công tác cho phép với điều kiện mức tương tự đầu vào không đổi. Tỉ số phụ thuộc công suất Giả sử điện áp tương tự đầu vào không đổi, nếu nguồn cung cấp cho ADC biến thiên mà ảnh hưởng đến tín hiệu số đầu ra càng lớn thì tỉ số phụ thuộc nguồn càng lớn. Công suất tiêu hao.3 CÁC BƯỚC CHUYỂN ĐỔI ADC Quá trình chuyển đổi A/D nhìn chung được thực hiện qua 4 bước cơ bản, đó là lấy mẫu - nhớ mẫu - lượng tử hóa - mã hóa.

Các bước đó luôn luôn kết hợp với nhau trong một quá trình thống nhất. Định lý lấy mẫu Đối với tín hiệu tương tự VI thì tín hiệu lấy mẫu VS sau quá trình lấy mẫu có thể khôi phục trở lại VI một cách trung thực nếu điều kiện sau đây thỏa mãn: fS ³ = 2fImax Trong đó fS : tần số lấy mẫu fImax : là giới hạn trên của giải tần số tương tự Hình 1.1 biểu diển cách lấy mẫu tín hiệu tương tự đầu vào. Nếu biểu thức trên được thỏa mãn thì ta có thể dùng bộ tụ lọc thông thấp để khôi phục VI từ VS. Vì mỗi lần chuyển đổi điện áp lấy mẫu thành tín hiệu số tương ứng đều cần có một thời gian nhất định nên phải nhớ mẫu trong một khoảng thời gian cần thiết sau mỗi lần lấy mẫu.

Điện áp tương tự đầu vào được thực hiện chuyển 13 đổi A/D trên thực tế là giá trị VI đại diện giá trị này là kết quả của mỗi lần lấy mẫu.2 Lấy mẫu tín hiệu tương tự đầu vào. Lượng tử hóa và mã hóa. Tín hiệu số không những rời rạc trong thời gian mà còn không liên tục trong biến đổi giá trị. Một giá trị bất kỳ của tín hiệu số đều phải biểu thị bằng bội số nguyên lần giá trị đơn vị nào đó, giá trị này là nhỏ nhất được chọn.

Nghĩa là nếu dùng tín hiệu số biểu thị điện áp lấy mẫu thì phải bắt điện áp lấy mẫu hóa thành bội số nguyên lần giá trị đơn vị. Quá trình này gọi là lượng tử hóa. Đơn vị được chọn theo qui định này gọi là đơn vị lượng tử, kí hiệu D. Như vậy giá trị bit 1 của LSB tín hiệu số bằng D.

Việc dùng mã nhị phân biểu thị giá trị tín hiệu số là mã hóa. Mã nhị phân có được sau quá trình trên chính là tín hiệu đầu ra của chuyên đổi A/D. Mạch lấy mẫu và nhớ mẫu. 14 Khi nối trực tiếp điện thế tương tự với đầu vào của ADC, tiến trình biến đổi có thể bị tác động ngược nếu điện thế tương tự thay đổi trong tiến trình biến đổi.

Ta có thể cải thiện tính ổn định của tiến trình chuyển đổi bằng cách sử dụng mạch lấy mẫu và nhớ mẫu để ghi nhớ điện thế tương tự không đổi trong khi chu kỳ chuyển đổi diễn ra.3 là một sơ đồ của mạch lấy mẫu và nhớ mẫu.3 Sơ đồ của mạch lấy mẫu và nhớ mẫu. Khi đầu vào điều khiển = 1 lúc này chuyển mạch đóng mạch ở chế độ lấy mẫu Khi đầu vào điều khiển = 0 lúc này chuyển mạch hở mạch chế độ giữ mẫu chuyển mạch được đóng một thời gian đủ dài để tụ Ch nạp đến giá trị dòng điện của tín hiệu tương tự. Bộ khuếch đại đệm A2 đặt trở kháng cao tại đầu vào nhằm không xả điện thế tụ một cách đáng kể trong thời gian chuyển đổi của ADC do đó ADC chủ yếu sẽ nhận được điện thế DC vào, tức là V0. Trong thực tế người ta sử dụng vi mạch LF198 (hình 1.4) là mạch S/H tích hợp có thời gian thu nhận dữ liệu tiêu biểu là 4ms ứng với Ch = 1000pF, và 20ms ứng với Ch = 0.

Tín hiệu máy tính sau đó sẽ mở chuyển mạch để cho phép Ch duy trì giá trị của nó và cung cấp mức điện thế tương tự tương đối ổn định tại đầu ra A2.4 Sơ đồ chân của LF198 1.4 ADC DẠNG SÓNG BẬC THANG Sơ đồ khối Phiên bản đơn giản nhất của lớp ADC sử dụng bộ đếm nhị phân làm thanh ghi và cho phép xung nhịp đẩy bộ đếm tăng mỗi một bước cho đến khi VAX> VA. Đây gọi là ADC sóng dạng bậc thangvì dạng sóng tại VAX có từng bậc đi lên. Người ta còn gọi là ADC loại bộ đếm.5 DAC dạng sóng bậc thang Các thành phần của DAC dạng sóng bậc thang hình 1.5 gồm: một bộ đếm, một DAC, một bộ so sánh tương tự, một cổng NAND 3 ngõ vào điều khiển. 16 Đầu ra của bộ so sánh dùng làm tín hiệu (End Of Conversion – kết thúc chuyển đổi).

Hoạt động của bộ ADC dạng sóng bậc thang Giả sử VA, tức mức điện thế cần chuyển đổi là dương thì tiến trình hoạt động diễn ra như sau: Xung Khởi Động được đưa vào để Reset bộ đếm về 0. Mức cao của xung Khởi Động cấm không cho xung nhịp đi qua cổng AND vào bộ đếm. Nếu đầu của DAC toàn bit 0 thì đầu ra của DAC sẽ là V AX = 0V. Vì VA>VAX nên đầu ra bộ so sánh sẽ lên mức cao.

Khi xung Khởi Động về thấp thì cổng AND cho phép xung nhịp đi qua cổng này và vào bộ đếm. Khi giá trị bộ đếm tăng lên thì đầu ra DAC là VAX sẽ tăng mỗi lần mỗi bậc, như minh họa hình 1.
