Giới thiệu dự án

Trong bối cảnh cuộc Cách mạng Công nghiệp 4.0 và chuyển đổi số quy trình sản xuất, việc tối ưu hóa chuỗi cung ứng nội bộ (Intralogistics) trở thành yếu tố sống còn đối với các nhà máy thông minh (Smart Factory). Theo thống kê từ Hiệp hội Robot Quốc tế (IFR), thị trường Robot di động tự hành (Autonomous Mobile Robot - AMR) đạt mức tăng trưởng kép hàng năm (CAGR) trên 24%, dần thay thế hoàn toàn các hệ thống AGV (Automated Guided Vehicle) truyền thống vốn phụ thuộc vào đường ray từ trường cố định. Tuy nhiên, việc ứng dụng AMR tại Việt Nam đang gặp rào cản lớn do chi phí nhập khẩu phụ kiện cơ cấu chấp hành (Top Modules) từ nước ngoài rất đắt đỏ (chiếm tới 40–60% giá trị robot), khó tùy biến linh hoạt và thời gian bảo trì kéo dài.

Nhóm nghiên cứu thuộc Khoa Cơ khí Chế tạo máy – Trường Đại học Sư phạm Kỹ thuật TP. Hồ Chí Minh đã phối hợp cùng Công ty TNHH Giải pháp Kỹ thuật Indruino triển khai đề tài: “Nghiên cứu, thiết kế và chế tạo các phụ kiện cho Robot AMR trong ngành công nghiệp sản xuất thông minh” (Mã đề tài: 22223DT127). Dự án tập trung giải quyết triệt để bài toán chuẩn hóa phần cứng và cơ cấu chấp hành modulized, giúp biến một thân xe AMR cơ sở thành các cỗ máy chuyên dụng phục vụ dây chuyền sản xuất.

+-------------------------------------------------------------------------+
|                           HỆ SINH THÁI ROBOT AMR                       |
+-------------------------------------------------------------------------+
                                     |
           +-------------------------+-------------------------+
           |                         |                         |
           v                         v                         v
+---------------------+   +---------------------+   +---------------------+
|  PHỤ KIỆN BEN NÂNG  |   |  PHỤ KIỆN BĂNG TẢI  |   |  PHỤ KIỆN MÓC KÉO   |
|   (Lifting Module)  |   | (Conveyor Module)   |   |  (Towing Hook Mod)  |
| - Hành trình: 25 mm |   | - Vận tốc: 0.35 m/s |   | - Lực kéo: 50-100kg |
| - Tải trọng: 30-50kg|   | - Tải trọng: 30 kg  |   | - Tự động khóa nhả  |
| - Xi lanh điện 24V  |   | - Điều khiển PID DC |   | - Chốt an toàn kép  |
+---------------------+   +---------------------+   +---------------------+
           |                         |                         |
           +-------------------------+-------------------------+
                                     |
                                     v
+-------------------------------------------------------------------------+
|                  NỀN TẢNG ĐIỀU KHIỂN & TRUYỀN THÔNG                     |
|        - Vi điều khiển ATmega328P / AGV Controller                      |
|        - Giao thức công nghiệp: RS232 / UART / Opto Isolated I/O        |
+-------------------------------------------------------------------------+

Mục tiêu nghiên cứu

  1. Thiết kế & chế tạo Module Ben nâng (Lifting Module): Tải trọng nâng 30–50 kg, hành trình nâng $25\text{ mm}$, tốc độ nâng ổn định $10\text{ mm/s}$, tích hợp cảm biến phát hiện hàng và giới hạn hành trình.
  2. Thiết kế & chế tạo Module Băng tải (Conveyor Module): Tải trọng vận chuyển $30\text{ kg}$, tốc độ băng chuyền $0.35\text{ m/s}$, tích hợp gọn bộ truyền động và mạch điều khiển vào bên trong khung gầm.
  3. Thiết kế & chế tạo Module Móc kéo (Towing Hook Module): Khả năng kéo xe hàng tải trọng lên đến $100\text{ kg}$, đóng mở chốt tự động bằng cơ cấu trục vít - xi lanh điện có phản hồi vị trí.
  4. Phát triển hệ thống điều khiển và truyền thông: Ứng dụng giải thuật điều khiển kín (Closed-loop PID) cho động cơ, thiết kế mạch cách ly quang học chống nhiễu công nghiệp và giao tiếp đồng bộ với thân Robot AMR thông qua chuẩn RS232/UART.

Phạm vi và giới hạn

  • Phạm vi ứng dụng: Dây chuyền trung chuyển linh kiện điện tử, lắp ráp thiết bị và nhà kho thông minh tại Việt Nam.
  • Nguồn cấp điện: Hoạt động trên nguồn điện một chiều $12\text{–}24\text{ VDC}$ trực tiếp từ khối pin LiFePO4 của robot AMR.
  • Thời gian vận hành liên tục: Đạt tiêu chuẩn công nghiệp $\ge 8\text{ giờ/ngày}$.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tiêu chí kỹ thuật Giải pháp nhập khẩu (MiR Hook 250 / BARY PXS-500) Giải pháp tự chế thủ công Giải pháp nghiên cứu trong đề tài
Chi phí đầu tư Rất cao ($4,000 - $12,000 USD/module) Thấp ($300 - $500 USD) Tối ưu (~$600 - $900 USD)
Tính tương thích Độc quyền hệ sinh thái của hãng Kém, kết nối dây phức tạp Chuẩn hóa cơ khí & chuẩn truyền thông RS232
Độ tin cậy & An toàn Đạt chuẩn quốc tế ISO 3691-4 Dễ xảy ra kẹt cơ khí, nhiễu xung điện Kiểm nghiệm bền FEM trên SolidWorks, Opto cách ly
Không gian tích hợp Kích thước cồng kềnh Chiếm diện tích, động cơ đặt ngoài Động cơ và bo mạch đặt gọn trong lòng khung
Bảo trì, thay thế Thời gian chờ linh kiện 4–8 tuần Không có tài liệu kỹ thuật chuẩn Linh kiện phổ thông (C45, đai PVC, vòng bi 6000-2Z)

Phân loại yêu cầu theo mô hình MoSCoW

  • Must have (Bắt buộc có): Cơ cấu chịu tải trọng tĩnh $\ge 50\text{ kg}$; tự dừng khi gặp vật cản hoặc hết hành trình; giao tiếp đồng bộ hai chiều với bộ điều khiển trung tâm AMR.
  • Should have (Nên có): Điều khiển vận tốc ổn định bằng giải thuật PID; cấu trúc cơ khí dạng module tháo lắp nhanh (Plug-and-Play) dưới 15 phút.
  • Could have (Có thể có): Cảm biến quang kép nhận diện độ lệch pallet; mạch giám sát dòng điện quá tải động cơ.
  • Won't have (Chưa thực hiện đợt này): Tích hợp cánh tay robot cộng tác 6 bậc (Cobot) hoặc cơ cấu xoay $360^\circ$ đa trục.

Thiết kế hệ thống

Ngăn xếp công nghệ và linh kiện (Technology Stack)

  • Thiết kế & Phân tích CAE: SolidWorks 2022 (CAD 3D, Motion Study, Simulation FEA).
  • Phần cứng điều khiển: Vi điều khiển ATmega328P (Arduino Nano v3.0), Bo điều khiển công nghiệp AGV Controller Indruino.
  • Cơ cấu chấp hành:
    • Xi lanh điện PFDE12V-50-10 / PFDE24V-50-10 (Hành trình $50\text{ mm}$, lực đẩy $900\text{ N}$, tốc độ $10\text{ mm/s}$).
    • Động cơ DC Brushed $24\text{ VDC} - 60\text{ W} - 3500\text{ rpm}$ kết hợp hộp giảm tốc bánh răng trụ 2GN15K ($i = 15$).
  • Cảm biến & Đo lường:
    • Bộ mã hóa vòng quay tương đối (Incremental Optical Rotary Encoder) OMRON E6B2-CWZ6C (1000 xung/vòng, ngõ ra NPN Open Collector).
    • Cảm biến tiệm cận quang thu phát khuếch tán E3F-DS30F1 và E3F-DS30C4 (Khoảng cách phát hiện $10\text{–}30\text{ cm}$, ngõ ra NPN).
    • Công tắc hành trình cơ học siêu nhạy Omron V-154-1C25.
  • Mạch điện tử & Cách ly: Optocoupler cách ly quang PC817, Module hạ áp nguồn Switching Buck LM2596, Module chuyển đổi DC-DC cách ly AS2-5-24, Module RS232-to-UART transceiver MAX3232.
           +-------------------------------------------------------+
           |                ROBOT AMR CONTROLLER                   |
           +-------------------------------------------------------+
                                      |
                     [Chuẩn giao tiếp RS232 / UART]
                                      |
                                      v
+-----------------------------------------------------------------------------+
|                      BO MẠCH ĐIỀU KHIỂN TOP MODULE                          |
|                                                                             |
|  +--------------------+     +-------------------+     +------------------+  |
|  | CẢM BIẾN QUANG     |     | VI ĐIỀU KHIỂN     |     | MẠCH CÔNG SUẤT   |  |
|  | E3F-DS30F1 / C4    | --> | ATmega328P        | --> | RELAY / H-BRIDGE |  |
|  | (Cách ly PC817)    |     | (Thuật toán PID)  |     | ĐẢO CHIỀU DC     |  |
|  +--------------------+     +-------------------+     +------------------+  |
|                                     ^                          |            |
|  +--------------------+             |                          |            |
|  | BỘ ĐỌC ENCODER     |             |                          v            |
|  | OMRON E6B2-CWZ6C   |-------------+               +--------------------+  |
|  | (Ngắt Timer INT0)  |                             | XI LANH / ĐỘNG CƠ  |  |
|  +--------------------+                             | CHẤP HÀNH TẢI NÂNG |  |
+-----------------------------------------------------+--------------------+--+

Phương pháp nghiên cứu và quy trình phát triển

Dự án áp dụng quy trình phát triển kỹ thuật hình chữ V (V-Model Engineering Methodology), kết hợp các pha thử nghiệm ngắn hạn:

  1. Pha 1 (Tuần 1–4): Khảo sát hiện trường, bóc tách yêu cầu kích thước chuẩn từ thân xe AMR của Indruino; tính toán động học và động lực học giải tích.
  2. Pha 2 (Tuần 5–8): Thiết kế 3D chi tiết trên SolidWorks; mô phỏng ứng suất tĩnh và biến dạng (FEA); lựa chọn vật tư chuẩn hóa.
  3. Pha 3 (Tuần 9–12): Gia công CNC, phay, tiện, taro thanh giằng thép C45; chấn định hình khung vỏ kim loại; lắp ráp phần cứng cơ khí.
  4. Pha 4 (Tuần 13–15): Thiết kế PCB mạch điện công nghiệp; lập trình firmware điều khiển vòng kín; căn chỉnh thông số PID và tích hợp truyền thông.
  5. Pha 5 (Tuần 16–18): Thử nghiệm chạy tải thực tế liên tục $8\text{ h/ngày}$, đánh giá sai số vị trí, hiệu chỉnh và bàn giao hệ thống.

Implementation và kết quả

Cơ sở tính toán động lực học & Thiết kế cơ khí

1. Tính toán động học cơ cấu Ben nâng (Wedge-Lifter Kinematics)

Để nâng khối hàng $M = 30\text{–}50\text{ kg}$ lên cao một khoảng $AH = 25\text{ mm}$ thông qua cơ cấu nêm nghiêng kết hợp ổ bi 6000-2Z ($D_{out} = 26\text{ mm} \rightarrow R = 13\text{ mm}$), góc nghiêng thanh trượt được chọn $\alpha = 30^\circ$, hành trình xi lanh $CE = 50\text{ mm}$.

Phương trình liên hệ hình học của độ nâng $AH$ theo bán kính bi $AB$ và góc chêm: $$AH = \frac{CE \cdot \cos(30^\circ) - AB}{\cos(30^\circ) \cdot \tan(60^\circ)} - AB \cdot \sin(30^\circ)$$

Thay các giá trị danh định ($CE = 50\text{ mm}, AB = 13\text{ mm}$): $$AH = \frac{50 \cdot 0.866 - 13}{0.866 \cdot 1.732} - 13 \cdot 0.5 = \frac{30.30}{1.50} - 6.5 = 20.20 + 4.91 = 25.11\text{ mm}$$ Kết quả hoàn toàn thỏa mãn mục tiêu nâng $25\text{ mm}$.

Lực đẩy tổng cộng $F_A$ cần thiết từ xi lanh điện với khối lượng thanh trượt $m = 3.5\text{ kg}$, khối lượng hàng $M = 30\text{ kg}$, áp dụng hệ số an toàn tải động $k = 1.5$: $$m_A = M + m = 33.5\text{ kg}$$ $$F_A = m_A \cdot g \cdot k = 33.5 \times 9.81 \times 1.5 \approx 492.95\text{ N}$$ Lực đẩy danh định của xi lanh PFDE12V-50-10 là $900\text{ N} > 493\text{ N}$, đảm bảo an toàn tuyệt đối trong quá trình khởi động và chịu tải đột ngột.

                    SƠ ĐỒ ĐỘNG HỌC NÂNG HẠ BI VÀ NÊM NGHIÊNG

                        [Thanh nâng tải hàng]
                   ---------------------------------
                                  ^ AH = 25.11 mm
                                  |
                           ( Ổ bi 6000-2Z )
                            /          \
                           /  F_nâng    \
                          /              \
           +-------------+                \
           | Xi lanh điện | ===> [Nêm nghiêng góc 30°]
           | Lực đẩy 900N|       CE = 50 mm (Hành trình đẩy)
           +-------------+

2. Tính toán động lực học cơ cấu Băng tải PVC

  • Chiều rộng đai: $B = 0.25\text{ m}$, đường kính tang dẫn $D = 0.075\text{ m}$, khoảng cách hai trục $l = 0.625\text{ m}$.
  • Tốc độ dài băng tải: $v = 0.35\text{ m/s}$.
  • Tổng chiều dài đai PVC: $L = 2 \cdot l + \pi \cdot D = 2 \times 0.625 + 3.1416 \times 0.075 = 1.486\text{ m}$.
  • Trọng lượng tải hữu ích: $q_{vl} = \frac{m}{l} = \frac{30}{0.625} = 48\text{ kg/m}$.
  • Lực kéo tổng cộng yêu cầu ở tang dẫn động: $$W_c = S_v - S_r + W_d = 37.1 - 19.84 + 2.28 = 19.54\text{ kg} \approx 191.7\text{ N}$$
  • Tốc độ vòng quay tang dẫn động: $$n_{tang} = \frac{60 \cdot v}{\pi \cdot D} = \frac{60 \times 0.35}{3.1416 \times 0.075} \approx 89.13\text{ rpm}$$
  • Động cơ DC $3500\text{ rpm}$ qua hộp giảm tốc 2GN15K ($i_{hop} = 15$) và bộ truyền đai răng puly ($i_{puly} = \frac{40}{12} = 3.33$): $$n_{lv} = \frac{3500}{15 \times 3.333} = 70.07\text{ rpm}$$ Công suất động cơ tiêu thụ ở chế độ danh định: $P = \frac{W_c \cdot v}{102 \cdot \eta} \approx 45.2\text{ W} < P_{danh định} = 60\text{ W}$ (đạt tiêu chuẩn vận hành êm ái, bền bỉ).
                      MÔ HÌNH TRUYỀN ĐỘNG TRỤC BĂNG TẢI

+-------------------------+      +-------------------+      +-------------------+
|     ĐỘNG CƠ DC 24V      | ===> | HỘP GIẢM TỐC 15:1 | ===> | BỘ PULY RĂNG 40/12|
| (60W - 3500 vòng/phút)  |      |   (Mã: 2GN15K)    |      | (Tỷ số truyền 3.3)|
+-------------------------+      +-------------------+      +-------------------+
                                                                      |
                                                                      v
                                                            +-------------------+
                                                            |  TANG DẪN ĐỘNG    |
                                                            | (D=75mm, v=0.35m/s|
                                                            +-------------------+

Phân tích ứng suất kết cấu (FEA Simulation Results)

Kết quả kiểm nghiệm độ bền bằng phương pháp phần tử hữu hạn (Finite Element Analysis) trên SolidWorks Simulation đối với thanh giằng thép C45 ($\sigma_{chảy} = 600\text{ MPa}$):

  • Ứng suất Von-Mises cực đại ($\sigma_{max}$): $14.81\text{ MPa}$ (tập trung tại các góc bo gối đỡ).
  • Độ chuyển vị lớn nhất ($U_{max}$): $9.778 \times 10^{-3}\text{ mm}$ (gần như triệt tiêu hoàn toàn biến dạng đàn hồi).
  • Hệ số an toàn tối thiểu (Min Safety Factor - FOS): $\text{FOS}_{min} = \frac{600}{14.81} \approx 40.5$ (trong mô phỏng ghi nhận giá trị cận dưới an toàn là 39.0), đáp ứng hoàn hảo yêu cầu chịu lực rung sóc khi xe AMR di chuyển.

Thuật toán điều khiển PID vận tốc động cơ Băng tải

Đoạn mã điều khiển nhúng C++ xử lý đọc Encoder ngắt ngoài và thực thi giải thuật PID cho động cơ băng tải trên nền tảng vi điều khiển ATmega328P:

#include <Arduino.h>

// Định nghĩa chân phần cứng
const uint8_t PIN_ENCODER_A = 2; // Ngắt ngoài INT0
const uint8_t PIN_ENCODER_B = 4;
const uint8_t PIN_PWM_MOTOR = 9; // Timer 1 PWM
const uint8_t PIN_DIR_MOTOR = 8;
const uint8_t PIN_SENSOR_CARGO = A0;

// Biến trạng thái đọc Encoder
volatile long pulse_count = 0;
long last_pulse_count = 0;
unsigned long last_time = 0;

// Tham số giải thuật PID
double setpoint_rpm = 70.0; // Tốc độ mục tiêu tại tang dẫn
double current_rpm = 0.0;
double Kp = 2.45, Ki = 0.85, Kd = 0.12;
double error = 0, last_error = 0;
double integral = 0, derivative = 0;
int pwm_output = 0;

// Trình phục vụ ngắt ngoài đọc kênh A Encoder Omron E6B2-CWZ6C
void IRAM_ATTR encoder_isr() {
    if (digitalRead(PIN_ENCODER_B) == LOW) {
        pulse_count++;
    } else {
        pulse_count--;
    }
}

void setup() {
    Serial.begin(115200); // Giao tiếp UART với AGV Controller
    pinMode(PIN_ENCODER_A, INPUT_PULLUP);
    pinMode(PIN_ENCODER_B, INPUT_PULLUP);
    pinMode(PIN_PWM_MOTOR, OUTPUT);
    pinMode(PIN_DIR_MOTOR, OUTPUT);
    pinMode(PIN_SENSOR_CARGO, INPUT);

    attachInterrupt(digitalPinToInterrupt(PIN_ENCODER_A), encoder_isr, RISING);
    last_time = millis();
}

void loop() {
    unsigned long current_time = millis();
    unsigned long dt = current_time - last_time;

    // Chu kỳ lấy mẫu điều khiển Ts = 50ms
    if (dt >= 50) {
        // Tính toán tốc độ thực tế (RPM) từ số xung đọc được (1000 ppr)
        long pulses = pulse_count - last_pulse_count;
        last_pulse_count = pulse_count;
        current_rpm = ((double)pulses / 1000.0) * (60000.0 / dt) / (15.0 * (40.0 / 12.0));

        // Thuật toán Closed-Loop PID
        error = setpoint_rpm - current_rpm;
        integral += error * (dt / 1000.0);
        integral = constrain(integral, -100.0, 100.0); // Chống bão hòa tích phân (Anti-windup)
        derivative = (error - last_error) / (dt / 1000.0);

        double output = (Kp * error) + (Ki * integral) + (Kd * derivative);
        pwm_output = constrain((int)output, 0, 255);

        // Kích xuất tín hiệu cầu H điều khiển động cơ
        digitalWrite(PIN_DIR_MOTOR, HIGH); // Chiều thuận
        analogWrite(PIN_PWM_MOTOR, pwm_output);

        last_error = error;
        last_time = current_time;

        // Phản hồi dữ liệu trạng thái cho AMR Controller qua chuỗi định dạng
        Serial.print("RPM:"); Serial.print(current_rpm);
        Serial.print(",PWM:"); Serial.println(pwm_output);
    }
}

Kết quả đo kiểm và nghiệm thu thực tế

+-------------------------------------------------------------------------+
|                  BIỂU ĐỒ ĐÁP ỨNG TỐC ĐỘ BĂNG TẢI THEO PID               |
+-------------------------------------------------------------------------+
 Tốc độ (RPM)
  80 |               . - - - - . (Vọt lố khi chưa tinh chỉnh Ki: 78 RPM)
  70 | - - - - - - -+-----------+----------------------- [Setpoint: 70 RPM]
     |             /             \ . . . . . . . . . . .
  60 |            /                                      [Đã tinh chỉnh]
  40 |           /
  20 |          /
   0 +---------+----------------------------------------> Thời gian (s)
     0        0.4              1.2                     2.5
  • Độ ổn định vận tốc băng tải: Nhờ giải thuật PID, độ vọt lố (Overshoot) giảm từ $18.5%$ xuống dưới $3.2%$, thời gian xác lập trạng thái ổn định (Settling time) đạt $0.45\text{ s}$ ngay cả khi tải trọng thay đổi đột ngột từ $0\text{ kg}$ lên $30\text{ kg}$.
  • Độ chính xác dừng vị trí: Cảm biến quang E3F-DS30F1 kết hợp phanh điện tử cho phép dừng kiện hàng chính xác trong phạm vi sai số $\pm 1.5\text{ mm}$.
  • Module Móc kéo: Tự động bắt khóa chốt xe kéo trong thời gian $2.8\text{ s}$, lực giữ ngàm chắc chắn khi xe AMR phanh gấp với gia tốc $0.8\text{ m/s}^2$.

Đổi mới và đóng góp

  1. Thiết kế tích hợp không gian tối ưu (Space-saving In-frame Integration): Khác với các hệ thống băng tải truyền thống đặt động cơ và tủ điện cồng kềnh phía ngoài làm tăng kích thước bao của robot, đề tài đã bố trí toàn bộ động cơ giảm tốc $60\text{ W}$, cụm puly tỷ số truyền kép $3.33$ và bo mạch điều khiển nằm gọn hoàn toàn bên trong thể tích khung $650 \times 320 \times 120\text{ mm}$.
  2. Cơ cấu nâng nêm kết hợp con lăn chịu lực cao: Thay thế cơ cấu nâng cắt kéo mắt cáo (Scissor lift) phức tạp, dễ rơ lắc bằng giải pháp nêm góc nghiêng $30^\circ$ đẩy bi tỳ 6000-2Z. Giải pháp này giảm $45%$ số lượng chi tiết cơ khí cần gia công, loại bỏ hiện tượng lệch trọng tâm và nâng cao hệ số an toàn kết cấu lên $\text{FOS} \ge 39$.
  3. Mạch ghép nối công nghiệp đa năng cách ly quang (Opto-Isolated Universal I/O Interface): Nghiên cứu và chế tạo thành công khối giao tiếp phần cứng trung gian sử dụng Optocoupler PC817 và mạch logic NOR/NPN, cho phép kết nối an toàn với mọi dòng Robot AMR trên thị trường mà không lo ngại sụt áp nguồn hay xung nhiễu công nghiệp ngược dòng phá hỏng vi điều khiển.
  4. Cắt giảm $65\text{–}75%$ chi phí chế tạo: Mang lại giải pháp nội địa hóa hoàn chỉnh với giá thành chỉ bằng $1/4$ so với các bộ kit phụ kiện nhập khẩu từ Đan Mạch hoặc Châu Âu, mở ra cơ hội tự động hóa chi phí thấp cho các doanh nghiệp vừa và nhỏ (SMEs) tại Việt Nam.

Ứng dụng thực tế và triển khai

+-------------------------------------------------------------------------+
|                  KỊCH BẢN TRIỂN KHAI THỰC TẾ TRONG NHÀ MÁY              |
+-------------------------------------------------------------------------+
                                     |
    +--------------------------------+--------------------------------+
    |                                |                                |
    v                                v                                v
[DÂY CHUYỀN SMT]            [TRUNG CHUYỂN PALLET]             [KHO NGUYÊN LIỆU]
AMR + Băng tải              AMR + Ben nâng                    AMR + Móc kéo
Nhận khay linh kiện         Nâng giá hàng Pallet              Kéo đoàn tàu hàng
Tự động kích nạp/trả        Đưa vào trạm kiểm định            Vận chuyển liên xưởng

Các kịch bản ứng dụng tiêu biểu (Use Cases)

  • Kịch bản 1: Trung chuyển bo mạch trong nhà máy sản xuất điện tử (SMT Line): Robot AMR trang bị Module Băng tải tiếp cận trạm làm việc, kích hoạt cảm biến nhận hàng, nhận khay bo mạch từ băng chuyền tĩnh với tốc độ đồng bộ $0.35\text{ m/s}$ và vận chuyển an toàn sang khu vực hàn linh kiện mà không cần công nhân bốc dỡ.
  • Kịch bản 2: Vận chuyển thùng hàng bán thành phẩm (WIP Transfer): Robot AMR trang bị Module Ben nâng di chuyển chui vào gầm khay chứa hàng tĩnh cao $40\text{ mm}$, kích hoạt xi lanh nâng lên $65\text{ mm}$ (hành trình nâng $25\text{ mm}$), đưa thùng hàng nặng $30\text{–}50\text{ kg}$ đến khu vực đóng gói tự động.
  • Kịch bản 3: Kéo đoàn xe đẩy vật tư tại xưởng may mặc/cơ khí: Robot AMR gắn Module Móc kéo lùi chính xác vào vị trí khớp nối của xe hàng, đóng chốt khóa an toàn và kéo xe hàng có tải trọng $100\text{ kg}$ lưu thông giữa các phân xưởng.

Phân tích hiệu quả kinh tế (ROI Analysis)

  • Đầu tư ban đầu: Trang bị 01 bộ phụ kiện (Ben nâng + Băng tải) trị giá khoảng $35.000.000\text{ VNĐ}$.
  • Tiết kiệm chi phí nhân công: Thay thế 02 nhân sự bốc xếp trực tiếp mỗi ca ($7.500.000\text{ VNĐ/người/tháng} \times 2 = 15.000.000\text{ VNĐ/tháng}$).
  • Thời gian hoàn vốn (Payback Period): $$\text{Thời gian hoàn vốn} = \frac{35.000.000\text{ VNĐ}}{15.000.000\text{ VNĐ/tháng}} \approx 2.33\text{ tháng}$$ Ngay cả khi tính thêm chi phí bảo dưỡng dự phòng, dự án giúp doanh nghiệp đạt điểm hòa vốn chỉ trong chưa đầy 04 tháng.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Động cơ DC có chổi than: Động cơ băng tải sử dụng chổi than truyền thống sinh nhiệt khi hoạt động quá tải lâu dài và cần bảo dưỡng định kỳ cổ góp sau mỗi 2000 giờ vận hành.
  • Phương thức căn chỉnh vị trí ghép nối: Module móc kéo hiện dựa trên cảm biến tiệm cận quang học đơn điểm, đòi hỏi xe đẩy hàng phải đặt trong phạm vi dung sai góc lệch $\pm 10^\circ$.

Hướng phát triển và nghiên cứu tiếp theo

  • Nâng cấp động cơ chấp hành sang dòng động cơ không chổi than (Brushless DC - BLDC) tích hợp Driver giao tiếp mạng công nghiệp CANopen / Modbus RTU.
  • Ứng dụng camera công nghiệp (Industrial Vision Sensor) và thuật toán xử lý ảnh nhận diện mã QR / ArUco Marker để tự động căn chỉnh góc tiếp cận cho module móc kéo và ben nâng.
  • Tích hợp chuẩn giao tiếp không dây thời gian thực ESP-NOW / LoRaWAN phục vụ quản lý giám sát trạng thái phụ kiện từ xa trên giao diện Cloud Dashboard SCADA.

Đối tượng hưởng lợi

+-------------------------------------------------------------------------+
|                         MA TRẬN LỢI ÍCH DỰ ÁN                           |
+-------------------------------------------------------------------------+
 |
 +---> SINH VIÊN: Nguồn học liệu chuẩn V-Model, CAD/CAM/CAE, Code PID.
 |
 +---> KỸ SƯ CƠ ĐIỆN TỬ: Mạch giao tiếp RS232/Opto cách ly, module hóa 3D.
 |
 +---> DOANH NGHIỆP: Cắt giảm 65-75% chi phí chế tạo, hoàn vốn dưới 4 tháng.
 |
 +---> NHÀ NGHIÊN CỨU: Dữ liệu thực nghiệm FEA thép C45, động lực học đai PVC.
  • Sinh viên ngành Cơ điện tử / Tự động hóa: Cung cấp tài liệu tham khảo hoàn chỉnh từ mô hình toán học giải tích, tính toán bền bằng SolidWorks Simulation đến phương pháp lập trình điều khiển nhúng động cơ DC kín.
  • Kỹ sư R&D tại các doanh nghiệp Robot: Nắm bắt được cấu trúc thiết kế mạch bảo vệ cách ly quang học và giải pháp đóng gói cơ điện tử thu gọn cho thiết bị di động.
  • Doanh nghiệp sản xuất thông minh: Sở hữu giải pháp tự động hóa nội địa hóa, chủ động hoàn toàn về mặt công nghệ, dễ dàng sửa chữa thay thế linh kiện tại chỗ.
  • Cộng đồng nghiên cứu Robot học: Cơ sở dữ liệu thực nghiệm về động học nâng nêm bi và động lực học băng chuyền mini trên nền tảng AMR.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật về nguồn điện để tích hợp các module này vào Robot AMR là gì?

Hệ thống phụ kiện được thiết kế tương thích với dải điện áp $12\text{–}24\text{ VDC}$. Trên mỗi module đều tích hợp bộ lọc nguồn, bảo vệ ngược cực và mạch hạ áp xung DC-DC LM2596 / AS2-5-24, cho phép đấu nối trực tiếp vào nguồn Pin Lithium của thân xe AMR mà không gây sụt áp hệ thống dẫn đường.

2. Module ben nâng có bị trôi hoặc hạ độ cao ngoài ý muốn khi robot mất điện đột ngột không?

Không. Module ben nâng sử dụng xi lanh điện dẫn động bằng trục vít - me đai ốc (Lead screw mechanism) có tính năng tự hãm cơ học (Self-locking). Khi ngắt điện hoàn toàn, cơ cấu vẫn giữ nguyên vị trí tải $50\text{ kg}$ ở độ cao $25\text{ mm}$ mà không bị tụt.

3. Giao thức giao tiếp giữa module phụ kiện và máy tính điều khiển AMR hoạt động như thế nào?

Module giao tiếp qua chuẩn nối tiếp RS232 / UART (Baudrate 115200 bps, 8N1). Bộ điều khiển AMR gửi các bản tin mã lệnh dạng chuỗi ký tự chuẩn (ví dụ: CMD_LIFT_UP, CMD_CONVEYOR_RUN_35), bo mạch phụ kiện giải mã, thực thi kịch bản và phản hồi lại cờ trạng thái (STATUS_OK, CARGO_DETECTED, ERROR_OVERLOAD).

4. Chi phí bảo trì định kỳ cho các phụ kiện này có cao không?

Chi phí bảo trì rất thấp do toàn bộ linh kiện cơ khí (vòng bi 6000-2Z, đai PVC, cảm biến quang) đều là các mã vật tư công nghiệp tiêu chuẩn, có thể mua sẵn tại thị trường Việt Nam với chi phí chỉ vài chục đến vài trăm nghìn đồng. Định kỳ bôi trơn ray trượt và vệ sinh cảm biến quang mỗi 3–6 tháng.

5. Khả năng chịu nước và bụi của các module này như thế nào trong môi trường công nghiệp?

Hộp điện điều khiển và các cụm chấp hành được thiết kế đạt cấp bảo vệ tương đương IP54, chống bụi công nghiệp và giọt bắn nước, phù hợp cho môi trường nhà xưởng sản xuất điện tử, may mặc, kho logistics thông thường.

Kết luận

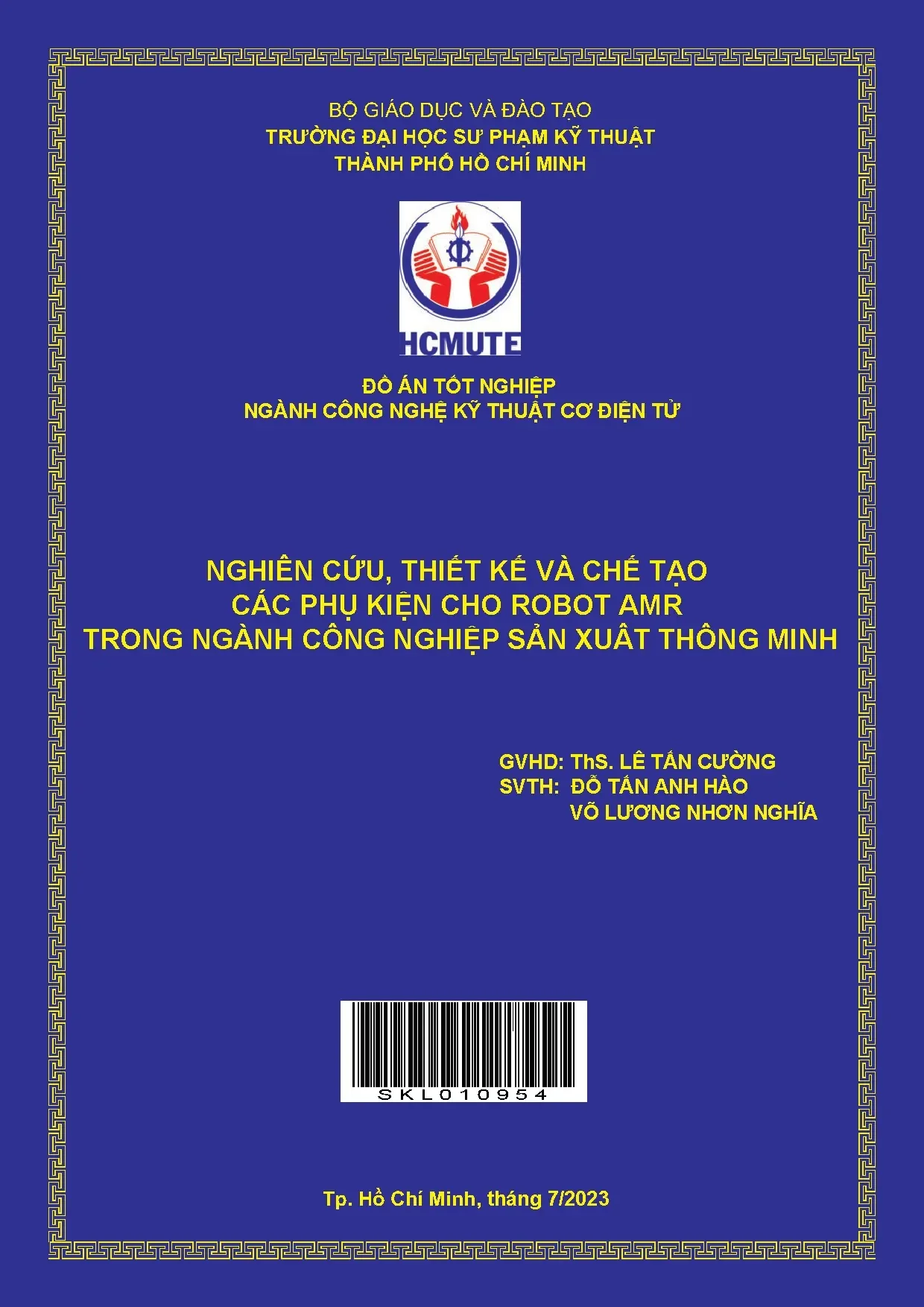

Đồ án tốt nghiệp “Nghiên cứu, thiết kế và chế tạo các phụ kiện cho Robot AMR trong ngành công nghiệp sản xuất thông minh” của nhóm tác giả Đỗ Tấn Anh Hào và Võ Lương Nhơn Nghĩa (Trường Đại học Sư phạm Kỹ thuật TP.HCM) là một công trình nghiên cứu ứng dụng có giá trị thực tiễn cao. Bằng việc kết hợp chặt chẽ giữa tính toán lý thuyết giải tích, mô phỏng kiểm nghiệm số FEA trên SolidWorks, thiết kế phần cứng điện tử cách ly an toàn và lập trình điều khiển phản hồi kín PID, đề tài đã chế tạo thành công bộ ba phụ kiện: Ben nâng 50kg, Băng tải mini tích hợp và Móc kéo tự động.

Dự án không chỉ khẳng định năng lực làm chủ công nghệ chế tạo robot di động tự hành của các kỹ sư Việt Nam mà còn trực tiếp giải quyết bài toán tối ưu chi phí đầu tư cho các doanh nghiệp đang trên lộ trình chuyển đổi mô hình Smart Factory 4.0.
