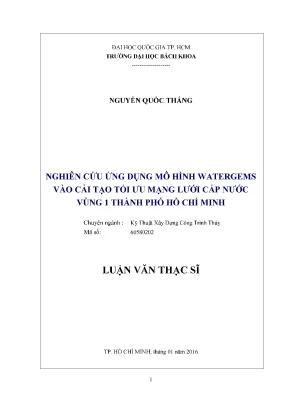

Luận văn thạc sĩ kỹ thuật xây dựng nghiên cứu ứng dụng mô hình watergems vào cải tạo tối ưu mạng lưới cấp nước vùng 1 thành phố hồ chí minh

Luận văn thạc sĩ nghiên cứu kỹ thuật xây dựng nghiên cứu ứng dụng mô hình watergems vào cải tạo tối ưu mạng lưới cấp nước vùng, đánh giá hiện trạng, phân tích vấn đề, đề xuất biện

• Tác giả: Nguyễn Quốc Thắng
• Người hướng dẫn: PGS. Huỳnh Thanh Sơn
• Trường học: Đại học Quốc gia TP. HCM
• Chuyên ngành: Kỹ thuật xây dựng công trình thủy
• Đề tài: Nghiên cứu ứng dụng mô hình WaterGEMS trong tối ưu hệ thống cấp nước tại TP. Hồ Chí Minh
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2016
• Địa điểm: TP. Hồ Chí Minh

Mục lục chi tiết

• LỜI CAM ĐOAN
• 1. CHƯƠNG 1: TỔNG QUAN
• 1.1. Tình hình nghiên cứu trong và ngoài nước
• 1.2. Mục đích — Nội dung — Phương pháp nghiên cứu — Công cụ nghiên cứu
• 2. CHƯƠNG 2: CƠ SỞ LÝ THUYẾT CỦA PHẦN MỀM WATERGEMS
• 2.1. So sánh sơ bộ các phần mềm tính cấp nước
• 2.2. Tổng quan về phần mềm WaterGEMS
• 2.3. Cơ sở lý thuyết tính toán thủy lực của phần mềm WaterGEMS
• 2.4. Cơ sở lý thuyết tính toán tối ưu của phần mềm WaterGEMS
• 2.4.1. Thuật toán di truyền (Genetic Algorithm)
• 3. CHƯƠNG 3: ỨNG DỤNG PHẦN MỀM WATERGEMS VÀO TÍNH TOÁN TỐI ƯU MẠNG LƯỚI CẤP NƯỚC VÙNG 1 — TP. HỒ CHÍ MINH
• 3.1. Giới thiệu mạng lưới cấp nước vùng 1 - TP. Hồ Chí Minh
• 3.2. Thu thập và phân tích số liệu mạng lưới cấp nước vùng 1 - TP. Hồ Chí Minh
• 3.3. Trình tự tính toán với WaterGEMS
• 3.3.1. Tính toán thủy lực mạng lưới cấp nước hiện hữu ở vùng 1
• 3.3.2. Tính toán tối ưu mạng lưới cấp nước cải tạo ở vùng 1
• 3.3.3. Kết quả tính toán và nhận xét
• 3.3.4. Các phương án tính toán
• 3.3.5. Áp dụng vào thực tiễn quản lý vận hành mạng lưới cấp nước
• 4. KẾT LUẬN VÀ KIẾN NGHỊ
• PHỤ LỤC 1: CÁCH LỰA CHỌN GIÁ TRỊ CHO CÁC THÔNG SỐ TÍNH TOÁN TỐI ƯU BẰNG THUẬT TOÁN DI TRUYỀN
• PHỤ LỤC 2: TÍNH TOÁN TỐI ƯU BẰNG DARWIN DESIGNER

Tóm tắt

I. Tổng Quan Nghiên Cứu WaterGEMS Cho Hệ Thống Cấp Nước HCM

Hệ thống cấp nước là hạ tầng quan trọng cho phát triển kinh tế xã hội của mọi đô thị. Tại TP. Hồ Chí Minh, thực trạng là mạng lưới cấp nước có tính lịch sử, đầu tư qua nhiều giai đoạn, gây thất thoát lớn. Nguồn lực hạn chế khiến việc cải tạo đồng bộ khó khăn. Bài toán đặt ra là cần xác định đường kính ống thay thế phù hợp để vừa đảm bảo hiệu quả cấp nước, vừa tối ưu chi phí. Sự phát triển của công nghệ tin học cho phép ứng dụng các phần mềm như WaterGEMS vào tính toán thủy lực, chất lượng nước và tối ưu mạng lưới. Nghiên cứu này tập trung vào việc ứng dụng WaterGEMS để cải tạo tối ưu mạng lưới tại TP. Hồ Chí Minh. Theo luận văn gốc, "Thực trạng hiện nay là phần lớn các công ty cấp nước đều quản lý mạng lưới cấp nước có tính lịch sử, các đường ống được đầu tư dàn trải qua nhiều thời kỳ...".

1.1. Hiện trạng Mạng Lưới Cấp Nước Đô Thị TP. Hồ Chí Minh

TP. Hồ Chí Minh với diện tích lớn và dân số đông, hệ thống cấp nước hình thành từ thời Pháp thuộc, không đồng bộ và trải dài. Mạng lưới dài khoảng 4500 km, ống trên 20 năm tuổi chiếm 38%, cung cấp 1,8 triệu m3 nước sạch. Tỷ lệ thất thoát nước cao (khoảng 38%) đòi hỏi các giải pháp cấp thiết. Dự án giảm thất thoát nước của thành phố được ước tính 100 triệu USD cho 6 vùng. Vùng 1 (119 DMA) đã hoàn thiện và cung cấp dữ liệu cho việc xây dựng và tối ưu mô hình.

1.2. Mục Tiêu và Phạm Vi Nghiên Cứu Sử Dụng WaterGEMS

Nghiên cứu hướng đến việc ứng dụng WaterGEMS để tối ưu mạng lưới ống truyền dẫn (đường kính > 300mm) tại khu vực trung tâm thành phố (quận 3, 5 và 10). Mục tiêu là giảm chi phí vận hành và xây dựng, tăng độ tin cậy hệ thống và giảm thất thoát nước. Phương pháp nghiên cứu kết hợp mô phỏng thủy lực, phân tích mạng lưới cấp nước và thuật toán tối ưu hóa tích hợp trong phần mềm WaterGEMS. Nghiên cứu này sẽ là cơ sở để đề xuất các giải pháp nâng cấp hệ thống cấp nước một cách hiệu quả.

II. Thách Thức Quản Lý Hệ Thống Cấp Nước Lâu Đời Tại HCM

Việc quản lý hệ thống cấp nước lâu đời tại TP. Hồ Chí Minh đối mặt với nhiều thách thức. Mạng lưới phân bố không đồng đều, vật liệu ống khác nhau, tuổi thọ không đồng nhất dẫn đến khó khăn trong việc bảo trì và nâng cấp. Nhu cầu sử dụng nước tăng cao gây áp lực lên hệ thống, làm tăng nguy cơ thất thoát nước và giảm áp lực nước. Việc xác định vị trí và thay thế các đoạn ống xuống cấp đòi hỏi phân tích mạng lưới cấp nước chi tiết và tối ưu hóa kế hoạch đầu tư. Các công ty cấp nước cần các công cụ hỗ trợ để đưa ra quyết định chính xác và hiệu quả.

2.1. Tình Trạng Thất Thoát Nước Cao và Ảnh Hưởng Đến Chi Phí

Tỷ lệ thất thoát nước cao (khoảng 38%) gây lãng phí tài nguyên và tăng chi phí vận hành. Nguyên nhân chính bao gồm rò rỉ đường ống, sai số đồng hồ đo và thất thoát do sử dụng trái phép. Việc giảm thất thoát nước không chỉ tiết kiệm chi phí mà còn góp phần bảo vệ môi trường và đảm bảo nguồn cung cấp nước ổn định cho người dân. Cần có các giải pháp đồng bộ từ việc đánh giá hệ thống cấp nước, cải tạo đường ống, kiểm soát lưu lượng nước và nâng cao ý thức người dân.

2.2. Khó Khăn Trong Việc Nâng Cấp và Mở Rộng Mạng Lưới

Việc nâng cấp và mở rộng mạng lưới cấp nước gặp nhiều khó khăn do thiếu vốn đầu tư, quy hoạch đô thị chưa đồng bộ và các vấn đề về giải phóng mặt bằng. Cần có quy hoạch chi tiết và dài hạn, ưu tiên các dự án cải tạo hệ thống cấp nước tại các khu vực có tỷ lệ thất thoát nước cao hoặc có nhu cầu sử dụng nước tăng đột biến. Việc áp dụng các công nghệ mới như WaterGEMS giúp tối ưu thiết kế và giảm chi phí đầu tư.

2.3. Ảnh Hưởng của Áp Lực Nước Không Ổn Định Đến Sinh Hoạt

Áp lực nước không ổn định, đặc biệt là vào giờ cao điểm gây ảnh hưởng lớn đến sinh hoạt của người dân. Hiện tượng này thường xảy ra ở các khu vực cuối nguồn hoặc các khu nhà cao tầng. Việc sử dụng WaterGEMS để mô phỏng thủy lực giúp xác định các điểm yếu trong mạng lưới cấp nước và đề xuất các giải pháp cải thiện áp lực nước, như lắp đặt trạm bơm tăng áp hoặc thay thế các đoạn ống có đường kính nhỏ.

III. Phương Pháp Tối Ưu Hóa với WaterGEMS Hướng Dẫn Chi Tiết

WaterGEMS cung cấp nhiều công cụ để tối ưu hóa hệ thống cấp nước. Các phương pháp phổ biến bao gồm mô phỏng thủy lực, phân tích độ nhạy, thuật toán di truyền và Darwin Designer. Việc lựa chọn phương pháp phù hợp phụ thuộc vào mục tiêu tối ưu hóa và đặc điểm của mạng lưới cấp nước. Cần có kiến thức chuyên môn về thủy lực và kinh nghiệm sử dụng phần mềm WaterGEMS để đạt được kết quả tốt nhất. Mục tiêu chính là giảm thiểu chi phí đầu tư và vận hành, cải thiện hiệu suất hệ thống cấp nước và đảm bảo độ tin cậy.

3.1. Mô Phỏng Thủy Lực và Phân Tích Mạng Lưới Cấp Nước

Mô phỏng thủy lực là bước quan trọng để hiểu rõ hoạt động của mạng lưới cấp nước. WaterGEMS cho phép xây dựng mô hình chi tiết, nhập dữ liệu về đường ống, van, bơm và nhu cầu sử dụng nước. Kết quả mô phỏng cho thấy áp lực nước, lưu lượng nước và vận tốc dòng chảy tại các điểm khác nhau trong mạng lưới. Phân tích kết quả giúp xác định các vấn đề như áp lực nước thấp, lưu lượng không đủ hoặc đường ống quá tải.

3.2. Ứng Dụng Thuật Toán Di Truyền Tối Ưu Chi Phí Xây Dựng

Thuật toán di truyền là một phương pháp tối ưu hóa mạnh mẽ, mô phỏng quá trình tiến hóa tự nhiên. WaterGEMS tích hợp thuật toán di truyền để tìm ra cấu hình mạng lưới cấp nước có chi phí thấp nhất mà vẫn đáp ứng các yêu cầu về áp lực nước và lưu lượng. Thuật toán này tự động thử nghiệm nhiều cấu hình khác nhau và chọn ra cấu hình tốt nhất dựa trên hàm mục tiêu (ví dụ: giảm chi phí xây dựng).

IV. Ứng Dụng WaterGEMS Cải Thiện Hệ Thống Cấp Nước Tại HCM

Việc ứng dụng WaterGEMS trong cải thiện hệ thống cấp nước tại TP. Hồ Chí Minh mang lại nhiều lợi ích. Nghiên cứu sử dụng WaterGEMS để tính toán thủy lực mạng lưới hiện hữu, tối ưu hóa mạng lưới cải tạo, so sánh các phương án tính toán, đồng thời áp dụng vào thực tiễn quản lý vận hành. Kết quả cho thấy khả năng cải thiện hiệu suất hệ thống cấp nước, giảm chi phí và nâng cao độ tin cậy hệ thống là hoàn toàn khả thi. Việc xây dựng mô hình mạng lưới cấp nước hiện trạng chính xác là yếu tố then chốt để đạt được kết quả tối ưu.

4.1. Kết Quả Tính Toán Thủy Lực Mạng Lưới Cấp Nước Hiện Hữu

Sau khi xây dựng mô hình WaterGEMS, các thông số vận hành của mạng lưới cấp nước hiện hữu (áp lực, vận tốc, lưu lượng) được mô phỏng. Kết quả cho thấy một số khu vực có áp lực nước thấp hơn tiêu chuẩn, đặc biệt vào giờ cao điểm. Các đoạn ống có vận tốc dòng chảy quá cao có thể gây ra hiện tượng xói mòn và giảm tuổi thọ đường ống. Những kết quả này giúp xác định các khu vực cần ưu tiên cải tạo và nâng cấp.

4.2. So Sánh Chi Phí và Hiệu Quả Các Phương Án Cải Tạo Mạng Lưới

WaterGEMS cho phép so sánh chi phí và hiệu quả của nhiều phương án cải tạo mạng lưới cấp nước khác nhau. Các phương án có thể bao gồm thay thế đường ống, lắp đặt trạm bơm tăng áp hoặc thay đổi đường kính ống. Việc so sánh các phương án dựa trên các tiêu chí như chi phí đầu tư, chi phí vận hành, mức độ cải thiện áp lực nước và giảm thất thoát nước. Phương án tối ưu là phương án có chi phí thấp nhất mà vẫn đáp ứng được các yêu cầu kỹ thuật.

V. Kết Luận Hướng Phát Triển WaterGEMS Cho Cấp Nước Bền Vững

Nghiên cứu đã chứng minh tính hiệu quả của việc ứng dụng WaterGEMS trong tối ưu hóa hệ thống cấp nước tại TP. Hồ Chí Minh. Việc xây dựng mô hình mạng lưới cấp nước chính xác và sử dụng các công cụ tối ưu hóa của WaterGEMS giúp giảm chi phí, cải thiện hiệu suất hệ thống cấp nước và nâng cao độ tin cậy hệ thống. Trong tương lai, cần tiếp tục nghiên cứu và phát triển các ứng dụng của WaterGEMS để giải quyết các vấn đề khác như quản lý chất lượng nước, tối ưu hóa vận hành trạm bơm và phòng chống sự cố.

5.1. Khuyến Nghị Ứng Dụng Rộng Rãi WaterGEMS Tại Các Đô Thị

Các công ty cấp nước tại các đô thị khác nên xem xét ứng dụng WaterGEMS để quản lý và tối ưu hóa hệ thống cấp nước. Việc đào tạo nhân viên về sử dụng WaterGEMS và xây dựng cơ sở dữ liệu mạng lưới cấp nước chính xác là rất quan trọng. Chính quyền địa phương cần hỗ trợ các công ty cấp nước trong việc đầu tư vào công nghệ và nâng cao năng lực quản lý.

5.2. Nghiên Cứu Mở Rộng Về Chất Lượng Nước và Độ Tin Cậy Hệ Thống

Các nghiên cứu tiếp theo nên tập trung vào việc ứng dụng WaterGEMS để quản lý chất lượng nước trong mạng lưới cấp nước. Điều này bao gồm mô phỏng sự lan truyền của chất ô nhiễm, đánh giá rủi ro và đề xuất các biện pháp phòng ngừa. Ngoài ra, cần nghiên cứu các phương pháp nâng cao độ tin cậy hệ thống bằng cách dự đoán và phòng ngừa các sự cố như vỡ đường ống hoặc mất điện.

VI. Bí Quyết Giảm Chi Phí Vận Hành Hệ Thống Cấp Nước WaterGEMS

WaterGEMS không chỉ giúp tối ưu thiết kế mà còn giảm chi phí vận hành hệ thống cấp nước. Bằng cách mô phỏng thủy lực và phân tích hiệu quả sử dụng năng lượng của các trạm bơm, có thể điều chỉnh lịch trình vận hành để tiết kiệm điện. Việc xác định và khắc phục các điểm rò rỉ cũng giúp giảm thất thoát nước và chi phí vận hành. WaterGEMS cung cấp các công cụ để theo dõi và đánh giá hiệu suất hệ thống cấp nước theo thời gian.

6.1. Tối Ưu Lịch Trình Vận Hành Trạm Bơm Bằng WaterGEMS

Các trạm bơm tiêu thụ một lượng lớn năng lượng. WaterGEMS có thể được sử dụng để tối ưu lịch trình vận hành trạm bơm bằng cách xác định thời điểm nhu cầu sử dụng nước thấp và giảm công suất bơm. Điều này giúp giảm chi phí điện và kéo dài tuổi thọ của thiết bị. Cần thu thập dữ liệu về nhu cầu sử dụng nước theo thời gian và xây dựng mô hình WaterGEMS chính xác để đạt được kết quả tối ưu.

6.2. Kiểm Soát Rò Rỉ và Giảm Thất Thoát Nước Với WaterGEMS

Việc kiểm soát rò rỉ là một phần quan trọng của việc giảm chi phí vận hành. WaterGEMS có thể được sử dụng để xác định các khu vực có nguy cơ rò rỉ cao bằng cách phân tích dữ liệu áp lực nước và lưu lượng nước. Sau khi xác định được vị trí rò rỉ, có thể tiến hành sửa chữa hoặc thay thế đường ống để giảm thất thoát nước và chi phí.

Nội dung chính

Tổng quan nghiên cứu

Hệ thống cấp nước đô thị là một trong những cơ sở hạ tầng thiết yếu, đóng vai trò quan trọng trong phát triển kinh tế - xã hội của các thành phố lớn như Thành phố Hồ Chí Minh. Với diện tích hơn 2.000 km² và dân số khoảng 9 triệu người, mạng lưới cấp nước của thành phố có chiều dài khoảng 4.500 km (đường kính ống > 100 mm), trong đó 38% đường ống có tuổi thọ trên 20 năm. Tình trạng thất thoát nước hiện nay lên đến khoảng 38%, gây thiệt hại kinh tế và ảnh hưởng đến hiệu quả cung cấp nước sạch. Do nguồn lực đầu tư hạn chế, việc cải tạo toàn bộ mạng lưới không thể thực hiện đồng thời mà phải phân kỳ theo từng giai đoạn.

Mục tiêu nghiên cứu là ứng dụng phần mềm WaterGEMS để tính toán và tối ưu mạng lưới cấp nước vùng 1 của TP. Hồ Chí Minh (bao gồm các quận 1, 3, 5 và 10), nhằm giảm chi phí đầu tư xây dựng trong khi vẫn đảm bảo hiệu quả vận hành mạng lưới. Nghiên cứu tập trung vào các đoạn ống truyền tải có đường kính từ 300 mm trở lên, với phạm vi thời gian thu thập số liệu vào cuối năm 2014. Việc tối ưu mạng lưới cấp nước không chỉ giúp giảm thất thoát nước mà còn nâng cao chất lượng dịch vụ, góp phần phát triển bền vững hệ thống cấp nước đô thị.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu dựa trên hai nền tảng lý thuyết chính: tính toán thủy lực mạng lưới cấp nước và thuật toán tối ưu hóa bằng thuật toán di truyền (Genetic Algorithm - GA).

• Tính toán thủy lực mạng lưới: Dựa trên các quy luật bảo toàn khối lượng và năng lượng, phần mềm WaterGEMS sử dụng công thức Hazen-Williams để tính tổn thất áp lực dọc đường ống, đồng thời áp dụng nguyên lý Bernoulli để xác định cột áp tại các nút mạng. Các quy luật cân bằng lưu lượng và áp lực được sử dụng để mô phỏng chính xác trạng thái vận hành của mạng lưới.

• Thuật toán di truyền (GA): Là phương pháp tối ưu dựa trên mô phỏng quá trình tiến hóa tự nhiên, GA duy trì một quần thể các giải pháp, qua các bước chọn lọc, lai tạo và đột biến để tìm ra giải pháp tối ưu hoặc gần tối ưu. Thuật toán này phù hợp với bài toán tối ưu phi tuyến, không yêu cầu giả định tuyến tính hóa, giúp tìm kiếm hiệu quả trong không gian giải pháp lớn.

Các khái niệm chính bao gồm: tổn thất áp lực, cột áp nút, lưu lượng dòng chảy, quần thể giải pháp, hàm thích nghi (fitness function), xác suất lai ghép và đột biến.

Phương pháp nghiên cứu

• Nguồn dữ liệu: Thu thập số liệu thực tế về mạng lưới cấp nước vùng 1 TP. Hồ Chí Minh, gồm chiều dài, đường kính các đoạn ống, cao độ nút, lưu lượng tiêu thụ và áp suất đo được tại các nút. Dữ liệu lưu lượng được ghi nhận ngày 20/12/2014, tổng chiều dài mạng là 18.441 m với 52 đoạn ống chính.

• Phương pháp phân tích: Sử dụng phần mềm WaterGEMS phiên bản V8i, tích hợp công cụ Darwin Designer để mô phỏng thủy lực và tối ưu mạng lưới. Mô hình thủy lực được hiệu chỉnh dựa trên số liệu thực tế để xác định áp lực thấp nhất (8,8 mH₂O) và vận tốc tối đa (1,9 m/s). Thuật toán di truyền được cấu hình với các tham số như kích thước quần thể 200, số thế hệ tối đa 250, xác suất đột biến 2%, nhằm tìm ra cấu hình đường kính ống tối ưu với chi phí xây dựng thấp nhất.

• Timeline nghiên cứu: Thu thập và xử lý số liệu trong năm 2014, xây dựng và hiệu chỉnh mô hình trong quý cuối năm 2014, thực hiện tính toán tối ưu và phân tích kết quả trong quý đầu năm 2015, hoàn thiện luận văn và bảo vệ vào tháng 01/2016.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Hiệu chỉnh mô hình thủy lực mạng lưới hiện hữu: Áp lực thấp nhất trên mạng là 8,8 mH₂O tại nút J-41, vận tốc tối đa 1,9 m/s tại đoạn ống P-29. Mạng lưới hiện hữu có tổng chi phí xây lắp khoảng 7,05 triệu USD.

2. Tối ưu hóa mạng lưới cấp nước: Sau khi áp dụng thuật toán di truyền với WaterGEMS, chi phí xây lắp giảm còn khoảng 6,76 triệu USD, tương đương giảm 4% so với mạng hiện hữu, trong khi vẫn đảm bảo các điều kiện vận hành về áp lực và vận tốc.

3. Phân bố đường kính ống tối ưu: Kết quả cho thấy một số đoạn ống ở cuối mạng (số thứ tự 22-28 và 44-52) có đường kính giảm đáng kể so với hiện trạng do nguồn cấp bổ sung từ các nhà máy nước khác, làm giảm nhu cầu tải trên các đoạn ống này.

4. Ảnh hưởng của số lượng loại đường kính ống lựa chọn: Thử nghiệm với danh sách từ 7 đến 14 loại đường kính ống cho thấy không có mối quan hệ trực tiếp giữa số loại đường kính và sự hợp lý trong bố trí mạng lưới tối ưu. Việc lựa chọn nhóm đường kính phù hợp cần cân nhắc thực tế thi công và vận hành.

Thảo luận kết quả

Kết quả giảm 4% chi phí xây dựng mạng lưới cấp nước vùng 1 là đáng kể trong bối cảnh nguồn lực đầu tư hạn chế và mạng lưới có nhiều đoạn ống cũ, không đồng bộ. Việc sử dụng WaterGEMS với thuật toán di truyền cho phép mô phỏng chính xác thủy lực và đồng thời tối ưu hóa chi phí đầu tư, phù hợp với yêu cầu cải tạo từng phần của các công ty cấp nước.

So sánh với các nghiên cứu quốc tế và trong nước, phương pháp này thể hiện tính ưu việt nhờ tích hợp GIS và khả năng tối ưu đa mục tiêu. Việc phân tích chi tiết các đoạn ống có đường kính giảm cho thấy tầm quan trọng của việc cập nhật nguồn cấp và nhu cầu sử dụng trong mô hình, tránh đầu tư dư thừa.

Dữ liệu có thể được trình bày qua các biểu đồ so sánh áp lực và vận tốc giữa mạng hiện hữu và tối ưu, cũng như bảng chi phí xây lắp chi tiết từng đoạn ống, giúp minh bạch và dễ dàng đánh giá hiệu quả cải tạo.

Đề xuất và khuyến nghị

1. Áp dụng mô hình WaterGEMS cho các vùng cấp nước khác: Mở rộng nghiên cứu và ứng dụng mô hình tối ưu cho các vùng còn lại của TP. Hồ Chí Minh nhằm giảm thất thoát nước và tối ưu chi phí đầu tư trong giai đoạn cải tạo tiếp theo.

2. Xây dựng cơ sở dữ liệu cập nhật thường xuyên: Thiết lập hệ thống thu thập số liệu lưu lượng, áp suất và tình trạng mạng lưới theo thời gian thực để hiệu chỉnh mô hình chính xác, hỗ trợ quản lý vận hành hiệu quả.

3. Phân kỳ cải tạo mạng lưới theo nhóm đoạn ống có cùng đặc tính: Áp dụng nhóm đường kính ống đồng nhất trong từng khu vực thi công để giảm chi phí và tăng tính khả thi trong thi công, đồng thời đảm bảo vận hành ổn định.

4. Đào tạo và nâng cao năng lực cho cán bộ quản lý vận hành: Tổ chức các khóa đào tạo về sử dụng phần mềm WaterGEMS và thuật toán tối ưu cho đội ngũ kỹ thuật nhằm nâng cao hiệu quả quản lý mạng lưới cấp nước.

5. Theo dõi và đánh giá hiệu quả sau cải tạo: Thiết lập các chỉ số đánh giá hiệu quả vận hành và chi phí đầu tư sau khi áp dụng mô hình tối ưu để điều chỉnh kế hoạch cải tạo phù hợp trong tương lai.

Đối tượng nên tham khảo luận văn

1. Các công ty cấp nước đô thị: Giúp cải thiện hiệu quả quản lý mạng lưới, giảm thất thoát nước và tối ưu chi phí đầu tư trong quá trình cải tạo mạng lưới.

2. Các nhà quản lý đô thị và chính quyền địa phương: Cung cấp cơ sở khoa học để hoạch định chính sách đầu tư, phát triển hạ tầng cấp nước bền vững.

3. Các nhà nghiên cứu và sinh viên ngành kỹ thuật xây dựng công trình thủy: Tham khảo phương pháp ứng dụng phần mềm mô phỏng thủy lực và thuật toán tối ưu trong thiết kế và cải tạo mạng lưới cấp nước.

4. Các đơn vị tư vấn thiết kế và thi công hạ tầng cấp nước: Áp dụng công cụ tính toán tối ưu để đề xuất các giải pháp thiết kế hiệu quả, tiết kiệm chi phí và phù hợp với điều kiện thực tế.

Câu hỏi thường gặp

1. WaterGEMS có ưu điểm gì so với các phần mềm khác?
   WaterGEMS tích hợp tính toán thủy lực, mô phỏng chất lượng nước và tối ưu mạng lưới trên nền GIS, cho phép hiệu chỉnh mô hình tự động và thiết kế tối ưu dựa trên thuật toán di truyền, vượt trội hơn các phần mềm như EPANET hay WaterCAD.

2. Thuật toán di truyền được áp dụng như thế nào trong tối ưu mạng lưới?
   Thuật toán di truyền mô phỏng quá trình tiến hóa tự nhiên, duy trì quần thể các giải pháp, qua các bước chọn lọc, lai tạo và đột biến để tìm ra cấu hình đường kính ống tối ưu với chi phí thấp nhất, đồng thời đảm bảo các ràng buộc vận hành.

3. Làm sao để đảm bảo mô hình thủy lực phản ánh đúng thực tế?
   Mô hình được hiệu chỉnh dựa trên số liệu đo đạc thực tế về áp lực và lưu lượng tại các nút mạng, qua đó điều chỉnh các tham số mô hình để mô phỏng chính xác trạng thái vận hành hiện tại.

4. Tại sao không thể cải tạo toàn bộ mạng lưới cùng lúc?
   Nguồn lực đầu tư hạn chế và quy mô mạng lưới lớn khiến việc cải tạo đồng thời không khả thi, do đó cần phân kỳ theo từng giai đoạn, ưu tiên các khu vực có tỷ lệ thất thoát cao để tối ưu hiệu quả đầu tư.

5. Kết quả tối ưu có thể áp dụng trực tiếp vào thi công không?
   Kết quả tối ưu cần được điều chỉnh phù hợp với thực tế thi công, ví dụ nhóm các đoạn ống cùng tuyến đường nên có đường kính đồng nhất để thuận tiện thi công và vận hành, đồng thời cần xem xét các yếu tố kỹ thuật và kinh tế khác.

Kết luận

• Nghiên cứu đã ứng dụng thành công phần mềm WaterGEMS kết hợp thuật toán di truyền để tối ưu mạng lưới cấp nước vùng 1 TP. Hồ Chí Minh, giảm chi phí xây dựng khoảng 4% so với hiện trạng.
• Mô hình thủy lực được hiệu chỉnh chính xác với áp lực thấp nhất 8,8 mH₂O và vận tốc tối đa 1,9 m/s, đảm bảo vận hành mạng lưới hiệu quả.
• Phân bố đường kính ống tối ưu phản ánh đúng nhu cầu sử dụng và nguồn cấp bổ sung, giúp tránh đầu tư dư thừa.
• Kết quả nghiên cứu có thể mở rộng áp dụng cho các vùng cấp nước khác, góp phần nâng cao hiệu quả quản lý và phát triển bền vững hệ thống cấp nước đô thị.
• Đề xuất xây dựng cơ sở dữ liệu cập nhật, đào tạo nhân lực và theo dõi hiệu quả sau cải tạo là các bước tiếp theo cần thực hiện để phát huy tối đa lợi ích nghiên cứu.

Hành động tiếp theo là triển khai áp dụng mô hình tối ưu cho các vùng còn lại của thành phố, đồng thời phát triển hệ thống quản lý dữ liệu và đào tạo chuyên sâu cho cán bộ kỹ thuật nhằm nâng cao năng lực vận hành mạng lưới cấp nước.

Trích đoạn nội dung tài liệu

CHƯƠNG 1 : TONG QUAN. Gv SE E1 111111111151 5151 111111111111 Ekrkd 13 II? an h6. Tình hình nghiên cứu trong và ngOải hƯỚC. Các nghiên cứu ngoài HƯỚC.

Các nghiên cứu trong NUGC 00. Mục đích — Nội dung — Phuong pháp nghiên cứu — Cong cụ nghiên cứu. Muc dich nghién 00(00)0 02-4. Nội dung nghiÊn CỨU.

Phương pháp nghiÊn CUU. COng CU NQHIETMEN CUU 0. -:11O1O1ÔOÔOÔOÔồỒ SỐ 18 CHƯƠNG2 : CO SỞ LY THUYET CUA PHAN MEM WATERGEMS.1 So sánh sơ bộ các phần mềm tinh cấp NGC. Tổng quan về phần mềm WaterGEMS ÍồÌ,.

Cơ sở lý thuyết tính toán thủy lực của phần mềm WaterGEMS. Ton thất cột áp trong đường Ống có Ap vc cccescccscsesscssesessseterseeeseeen 21 2. Cột nước đo áp tai TÚ. Các quy luật cân băng.

Cơ sở lý thuyết tính toán tối ưu của phần mềm WaterGEMS. Thuật toán cece Q0 1191191199190 KH gu xu 23 2. Thuật toán di truyền (Genetic Algorithm) : Í/”,.-cssskseskekxsxskrkekekeeeed 24 CHƯƠNG 3 : UNG DUNG PHAN MEM WATERGEMS VÀO TINH TOÁN TOI UU MẠNG LUOI CAP NƯỚC VUNG 1 — TP. Giới thiệu mạng lưới cấp nước vùng 1 - TP.

Thu thập và phân tích số liệu mạng lưới cấp nước vùng 1- TP. Trinh tự tính toán với WaterGIEEMS. Tính toán thủy lực mạng lưới cấp nước hiện hữu ở vùng L. Tính toán tối ưu mạng lưới cấp nước cải tạo ở vùng Ì.

Kết quả tính toán va nhận XÉT. Các phương án tính †Oắïn. Ap dụng vào thực tiễn quản ly vận hành mạng lưới cấp nước :.----- 48 KẾT LUẬN VÀ KIÊN NGHỊ,. 52 PHỤ LỤC 1 : CÁCH LỰA CHỌN GIÁ TRỊ CHO CÁC THÔNG SỐ TÍNH TOÁN TOI UU BANG THUẬT TOÁN DI TRUYÊN.- 2 - S 9E SE SE SE E1 E513 1111113111111 1111111.2 Các trường hợp và giải pháp xu Ỉý.1 Số lần lặp tối da (Max.--- 5 5G S2 E3 2 E2 x se srerskeree 55 PL1.2 Số lượng thế hệ đã tiến hóa mà kết qua không được cải thiện (Non- Improvement Generations) ĐiờnNngg::tẲỈ.3 Số thế hệ tối da (Generations) .cccecceccecessceesesscsscessessscssscsssessesseeees 57 PHU LUC 2 : TINH TOÁN TOI UU BANG DARWIN DESIGNER.I Nội dung bài t0an oo.2 Bước 1: Ta0 €V€TIẲ.----- c G1233 113 SH SH ng ngờ 60 PL2.3 Bước 2 : Tạo ràng buộc về áp lựC.---- - + se sksEsESEExEkEkckckekekekekreeeeree 61 PL2.4 Bước 3 : Tạo ràng buộc VE lưu ỐC.

cac tt S1 S118 EEEEEEEEEEEeEeErsrersed 63 PL2.5 Bước 4: Nhập bảng chi phí /m theo đường kính.6 Bước 5 : Chon các đoạn ông được phép lựa chọn đường kinh.7 Bước 6 : Chọn phân tích tôi thiểu chi phí.8 Bước 7: Tạo phân tích tối ưu .9 Bước 8 : Phân tích kết quả. - - - - Ek+E+E#E#E#ESESESEEEEEEEEEEEEekekekeerererree 69 PL2.10 Bước 9: Xuất kết quả tính toán của trường hop Solution 1. 7] PHAN LÝ LICH TRÍCH NGANG.- ¿5-5222 2EE2EEEEEEEEEECEEErrrrrrrrrerrres 72 DANH MỤC BÁNG Bảng 1 : Phân loại tối wu hóa hệ thống Cấp HHÓC. Set +t+EEEEEeEsEsrerererees 14 Bảng 2 : Phân biệt sơ bộ giữa 4 phan mém mô phỏng thủy lực thông dụng.

32 Bang 4 : Cao trình và lưu lượng ti€u thu tai CAC PHÚÍ.àà << << <1 SSEeeeess 33 Bảng 5: Chi phí xây lắp của mang lưới vùng 1 hiện hiu.-c-c-cccceeesesrsrerrees 34 Bảng 6 : Kết quả tính toán thủy lực - áp lực tai CÁC HÚÍ. sec ceteesesrerererees 38 Bảng 7 : Kết quả tính toán thủy lực — lưu tốc trong CAC ÔNg.--cccccccsesrsrererees 38 Bảng 8 : Đường kính lựa chọn và chi phí xây lắp mỗi don vị chiều dai Ông tương ứng. 39 Bảng 9 : Các thông số của thuật toán di truyền cho tính todn lỖi MiM. c5: 40 Bảng 10 : So sánh giữa chi phí đạt được và số vòng lặp tinh toán, thời gian tính toán.

41 Bảng 11: So sánh chỉ phí xây lắp cua mạng lưới vùng 1 hiện hữu và tối tưu. 49 10 DANH MỤC HÌNH Hình 1 : Sơ đồ phân vùng (zone) trong dự án giảm thất thoát nước TP. 29 Hình 2 : Sơ đồ phân vùng trong dự án giảm thất thoát nước vùng Ì. 30 Hình 3 : Sơ đồ mạng lưới cấp nước Vùng Ì.-c-ccscstsksteteketekekererrkekekekeeeesree 31 Hình 4: Tu tin hiéu dong hô DMA 5L01B tại Tran Hưng Đạo — Lương Nhữ Học.35 Hình 5: Bộ cảm bién của đồng hô do lưu lượng dạng điện từ mat bích.

35 Hình 6 : Mô hình thủy lực mạng lưới cấp nước chính của vùng 1 .-e-c¿ 37 Hình 7 : Các đoạn ống được phép lựa chọn đường kính từ số 22 - 28, 44 - 52. 48 Hình 8: Các đoạn ong ở cùng I Design Group sẽ có cùng gid trị đường kính. 48 Hình 9: Các thông số thuật toán di truyền của tinh tOẲH.«- «sex seststseeeseseseee 50 Hình 10 : Tinh toán toi ưu tạm ngưng do đã đạt đến thông số số lan lặp toi đa. 55 Hình 11: Thông số “Max.

Trials” vccccccccccssscsssssssscscscscscscsvsseensscssasavsvavevsvsvsvsevenenenees 55 Hình 12 : Tạm ngưng do đã đạt đến Non-Improvement ŒenerdfÏOWS.- sa 56 Hình 13 : Thông số “Non-Improvement Generations” va “Population Size ”. 57 Hình L4 : Tam ngưng do đã dat /2183/1/12Ÿ:25:187/7RRNNNNNNRaa. 57 Hình 15 : Thông số “Maximum Era Number” va “Era Generation Number ”. 58 Hình 16 : Mô hình thủy lực mạng lưới cấp nước chinh của vùng 1 .--‹- 59 HI DANH MỤC BIÊU ĐỎ Biểu đô 1 : Biéu diễn sự hội tụ kết QIÁẢ,.

000000 0 11 1 ke 41 Biểu đô 2 : So sánh cột ap trên mạng lưới hiện hữu va 7177/PEEEEEEER. 42 Biểu đô 3 : So sánh lưu tốc mạng lưới hiện hữu và LOT UU cescecccscscsscsesscsssscsecscseescscescsees 42 Biểu do 4 : So sánh đường kính ống mang lưới hiện hữu và toi ưu (sử dung 17 loại đường Kin ÔHB). 43 Biểu do 5 : Trường hop dùng đúng 7 loại đường kính ống dang dùng ở mạng HH.44 Biểu do 6 : Trường hop dùng 8 loại đường kính ống (thêm D1293) .-«-s se: 44 Biểu do 7 : Trường hop dùng 9 loại đường kính ông (thêm D400) .--55-- 45 Biểu do 8 : Trường hop dùng 10 loại đường kinh ông (thêm D762) .----s-- 45 Biểu do 9 : Trường hợp dùng 11 loại đường kính ông (thêm D450). 5: 46 Biểu đồ 10 : Trường hợp ding 12 loại đường kinh ông (thêm DI 143) .--- 46 Biểu do 11 : Trường hop ding 13 loại đường kinh ông (thêm D1448).

47 Biểu đồ 12 : Trường hợp ding 14 loại đường kinh ông (thêm D1372) .--- 47 Biểu đồ 13: So sánh đường kinh ông mạng lưới hiện hitu và lỐi WH.-cscscsc: 50 12 CHUONG 1 : TONG QUAN 1. Dat van dé Hệ thống cấp nước bao gồm trạm xử lý, bể chứa, trạm bơm, mạng lưới đường ống,. là cơ sở hạ tầng không thể thiếu đối với việc phát triển kinh tế-xã hội của bất cứ thành phố nào, địa phương nào trong cả nước. Thực trạng hiện nay là phần lớn các công ty cấp nước đều quản lý mạng lưới cấp nước có tính lịch sử, các đường ống được dau tư dan trải qua nhiều thời kỳ nên mức độ cũ-mới rất khác nhau, nhu cầu dùng nước ngày cảng tăng dẫn đến tình trạng thất thoát nước hữu hình và vô hình đáng kể.

Do nguồn lực dau tư có hạn, các công ty cấp nước không thể cùng lúc cải tạo toàn bộ mang lưới đường ống trên địa ban đang quan lý để giảm thất thoát nước (GTTN) mà phải phân kỳ thực hiện theo từng giai đoạn. Điều này đặt ra yêu cầu xác định đường kinh phù hợp cho các đoạn ống cũ mục sap được thay thé sao cho mạng lưới vẫn hoạt động hiệu quả mà chi phí đầu tư xây dựng thấp nhất. Với sự phát triển nhanh chóng của công nghệ tin học, hiện nay có nhiều phần mềm tích hợp được dùng trong tính toán mạng lưới cấp nước, không những về thủy lực mà còn cả về chất lượng nước và tính tối ưu mạng lưới trên nền GIS. Có thé kế đến các phan mềm như EPANET, WaterCAD, WaterGEMS hay H;OMAP.

Thành phô Hồ Chí Minh với diện tích hơn 2000 km? và dân số khoảng 9 triệu người là thành phố có tầm quan trọng hàng đầu trong cả nước về kinh tế, công nghiệp, văn hóa, giáo duc, giao thương,. Vé mat hanh chanh, thanh phé duoc chia thanh 19 quận và 5 huyện. Về cơ sở ha tang, hệ thống cung cấp nước sạch luôn là một trong những van dé mà chính quyền thành phố quan tâm. Hệ thống này được hình thành từ thời Pháp thuộc, trải qua thời gian dài sử dụng, không đồng bộ vẻ vật liệu và chủng loại cũng như mạng lưới trải dài trên một diện rộng.

Mạng lưới đường ống thành phố có chiều dài khoảng 4500 km (thống kê ống có đường kính > 100 mm), trong đó đường ống có tuổi thọ > 20 năm chiếm khoảng 38%, cung cấp 1,8 triệu m nước sạch cho cả thành phố. Đáng lưu ý là mức độ thất thoát nước của hệ thống cung cấp nước sạch đã lên tới khoảng 38% !"3!, Giảm thất thoát nước sẽ đem lại nhiều lợi ích kinh tế - xã hội và là một mục tiêu phải đạt của ngành cấp nước thành phố. Dự án giảm that thoát nước thành phố Hỗ Chí Minh với chi phí ước tính khoảng 100 triệu đô la Mỹ cho 6 vùng (zone). Trong giai đoạn 1, phan dự án giảm thất thoát nước trị giá 44 triệu đô la Mỹ được tập trung triển khai ở vùng đang có tỷ lệ thất thoát cao như : Q.11, Tân Bình và Tân Phú (vùng 2).

Hiện nay, vùng 1 (bao gồm 119 DMA)I'°! đã được thiết lập hoàn chỉnh va đi vào hoạt động ồn định, cung cấp nguồn cơ sở dữ liệu cho việc xây dựng, hiệu chỉnh mô hình mạng lưới đường ống truyền tải (đường kính trên 300 mm) và tính toán tối ưu mạng lưới. Tình hình nghiên cứu trong và ngoài nước Trên thê giới, van dé thiệt kê toi ưu mạng lưới cap nước đã có được rat nhiêu chuyên gia trong ngành nghiên cứu va ứng dụng từ rất lâu. Tuy nhiên trước đây trong thời kỳ khi máy tính chưa phát triển thì các nhà nghiên cứu chủ yếu đưa ra các công thức kinh nghiệm để tính toán đường kính ống kinh tế dựa vào lưu lượng của đoạn ống. Khi máy tính cảng lúc càng phát triển hơn, các chuyên gia đã sử dụng công cụ máy tính để phát triển các thuật toán tuyến tính, phi tuyến, thuật toán di truyền.

đi sâu vào nghiên cứu các van đê khác nhau ảnh hưởng đên việc thiệt kê tôi ưu va vận hành tối ưu mạng lưới cấp nước trong nhiều trường hop. Van Vuuren (2005) đã đưa ra bảng phân loại các loại hình thiết kế tối ưu hóa mạng lưới cấp nước như sau (bảng 1) FÌ: Bảng 1 : Phân loại tối ưu hóa hệ thong cấp nước Loại toi wu Muc tiéu Bién kha thi Rang buộc chính Thiết kế Tối thiểu chỉ phí | Sơ đồ bố trí ống, Áp lực thấp nhất tại nút, xây lắp đường kính ống, khả năng tài chính, lựa cai tao ống cũ. chọn cải tạo.
