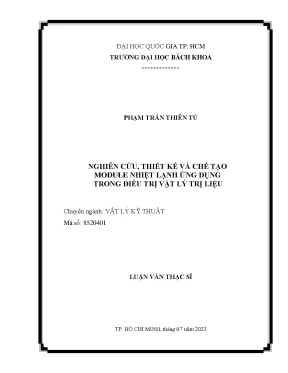

Luận văn thạc sĩ: Thiết kế và chế tạo module nhiệt lạnh trong vật lý trị liệu

Luận văn thạc sĩ kỹ thuật phân tích vật lý kỹ thuật nghiên cứu thiết kế và chế tạo module nhiệt lạnh ứng dụng trong điều trị vật lý trị, đánh giá thực trạng, chỉ ra hạn chế, đề

• Tác giả: Phạm Trần Thiên Tú
• Người hướng dẫn: TS. Nguyễn Thế Thường
• Trường học: Đại học Quốc gia TP. HCM - Trường Đại học Bách Khoa
• Chuyên ngành: Vật lý kỹ thuật
• Đề tài: Nghiên cứu, thiết kế và chế tạo module nhiệt lạnh ứng dụng trong điều trị vật lý trị liệu
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2023
• Địa điểm: TP. Hồ Chí Minh

Mục lục chi tiết

• LỜI CÁM ƠN
• TÓM TẮT LUẬN VĂN
• ABSTRACT
• LỜI CAM ĐOAN
• DANH MỤC CÁC KÝ HIỆU VÀ CHỮ VIẾT TẮT
• DANH MỤC CÁC BẢNG BIỂU
• DANH MỤC CÁC HÌNH VẼ VÀ ĐỒ THỊ
• 1. CHƯƠNG I: BỐI CẢNH HÌNH THÀNH ĐỀ TÀI, MỤC TIÊU VÀ NHIỆM VỤ CHÍNH CỦA LUẬN VĂN
• 1.1. Bối cảnh hình thành đề tài
• 1.2. Mục tiêu và định hướng
• 1.3. Nhiệm vụ chính của đề tài
• 2. CHƯƠNG II: TỔNG QUAN CÁC VẤN ĐỀ LIÊN QUAN TRỰC TIẾP ĐẾN ĐỀ TÀI
• 2.1. Cơ chế tương tác giữa nhiệt lạnh và cơ thể
• 2.1.1. Giảm vận tốc dẫn truyền thần kinh
• 2.1.2. Tăng ngưỡng đau
• 2.1.3. Gia tăng sức mạnh cơ
• 2.1.4. Giảm sự co cứng cơ
• 2.1.5. Tạo thuận lợi cho sự co cơ
• 2.1.6. Giảm tốc độ chuyển hóa
• 2.2. Ứng dụng của tác nhân nhiệt lạnh trong điều trị
• 2.2.1. Kiểm soát viêm
• 2.2.2. Kiểm soát phù nề
• 2.2.3. Kiểm soát đau
• 2.2.4. Điều chỉnh tình trạng co cứng cơ
• 2.2.5. Chống chỉ định và thận trọng khi dùng nhiệt lạnh
• 2.3. Các phương thức áp dụng nhiệt lạnh trị liệu
• 2.4. Các nghiên cứu trong nước và trên thế giới về liệu pháp nhiệt lạnh
• 3. CHƯƠNG III: MÔ PHỎNG SỰ TRUYỀN NHIỆT QUA DA NGƯỜI, BẰNG PHẦN MỀM COMSOL MULTIPHYSICS
• 3.1. Mô hình mô phỏng sự truyền nhiệt qua da người
• 4. CHƯƠNG IV: THIẾT KẾ, CHẾ TẠO MODULE NHIỆT LẠNH VÀ KẾT QUẢ KHẢO SÁT, ĐÁNH GIÁ THIẾT BỊ
• 4.1. Thiết kế, chế tạo module nhiệt lạnh
• 4.2. Thử nghiệm, đánh giá hoạt động thiết bị
• 5. CHƯƠNG V: KẾT QUẢ KHẢO SÁT THỰC TẾ KHẢ NĂNG GIẢM NHIỆT ĐỘ THEO THỜI GIAN TRÊN BỀ DA CỦA THIẾT BỊ
• 5.1. Mô tả cách thức khảo sát
• 5.2. Kết quả thực tế
• 6. CHƯƠNG VI: KẾT LUẬN VÀ HƯỚNG PHÁT TRIỂN CỦA ĐỀ TÀI
• DANH MỤC CÔNG TRÌNH KHOA HỌC
• TÀI LIỆU THAM KHẢO
• TÓM TẮT LÝ LỊCH TRÍCH NGANG
• QUÁ TRÌNH ĐÀO TẠO

Tóm tắt

I. Bối cảnh hình thành đề tài

Sự phát triển của thể thao hiện đại đã dẫn đến việc gia tăng số lượng chấn thương, đặc biệt là ở những người tham gia các hoạt động thể chất thường xuyên. Những chấn thương này có thể bao gồm căng cơ, bong gân, và các tổn thương khác liên quan đến khớp. Để điều trị hiệu quả các chấn thương này, vật lý trị liệu đã trở thành một phương pháp phổ biến, trong đó nhiệt lạnh được xem là một trong những liệu pháp hiệu quả nhất. Nhiệt lạnh có tác dụng làm giảm viêm, sưng và giảm đau, giúp bệnh nhân phục hồi nhanh chóng hơn. Việc nghiên cứu và phát triển một module nhiệt lạnh có khả năng điều chỉnh nhiệt độ từ 5 đến 20 độ C sẽ đáp ứng nhu cầu điều trị hiệu quả cho bệnh nhân. Điều này không chỉ mang lại lợi ích cho người sử dụng mà còn góp phần nâng cao chất lượng chăm sóc sức khỏe trong lĩnh vực vật lý trị liệu.

II. Mục tiêu và nhiệm vụ chính của luận văn

Mục tiêu chính của nghiên cứu này là thiết kế và chế tạo một module nhiệt lạnh có khả năng kiểm soát nhiệt độ chính xác trong quá trình điều trị vật lý trị liệu. Để đạt được mục tiêu này, các nhiệm vụ cụ thể bao gồm: tổng quan về các phương pháp vật lý trị liệu, đặc biệt là nhiệt lạnh, nghiên cứu cơ chế tương tác giữa nhiệt lạnh và cơ thể, và mô phỏng quá trình truyền nhiệt qua da. Bên cạnh đó, việc thử nghiệm và đánh giá hiệu quả của module nhiệt lạnh cũng sẽ được thực hiện để đảm bảo tính khả thi và hiệu quả của thiết bị trong điều trị. Nghiên cứu này không chỉ góp phần vào sự phát triển của công nghệ trong lĩnh vực y tế mà còn mang lại lợi ích thiết thực cho bệnh nhân.

III. Tổng quan các vấn đề liên quan đến đề tài

Trong chương này, nghiên cứu sẽ tập trung vào việc phân tích các tác động của nhiệt lạnh lên cơ thể, bao gồm cơ chế giảm đau và kiểm soát viêm. Nhiệt lạnh có thể làm giảm tốc độ dẫn truyền thần kinh, từ đó giảm cảm giác đau. Nghiên cứu cũng sẽ đề cập đến các phương pháp áp dụng nhiệt lạnh trong điều trị, như sử dụng thiết bị nhiệt lạnh liên tục để duy trì nhiệt độ ổn định trong suốt quá trình điều trị. Việc hiểu rõ về các phương pháp vật lý trị liệu và ứng dụng của chúng trong thực tế sẽ giúp xác định hướng đi cho việc phát triển module nhiệt lạnh. Điều này sẽ tạo ra một nền tảng vững chắc cho việc thiết kế và chế tạo thiết bị, đồng thời nâng cao hiệu quả điều trị cho bệnh nhân.

IV. Thiết kế và chế tạo module nhiệt lạnh

Quá trình thiết kế module nhiệt lạnh bao gồm việc lựa chọn các linh kiện phù hợp và xây dựng mô hình mô phỏng. Thiết bị được thiết kế để có thể điều chỉnh nhiệt độ từ 5 đến 20 độ C, với độ chính xác cao. Các thử nghiệm ban đầu cho thấy thiết bị có khả năng duy trì nhiệt độ ổn định và hiệu quả trong việc giảm nhiệt độ trên da. Thiết bị này không chỉ dễ sử dụng mà còn có thể áp dụng rộng rãi trong lĩnh vực vật lý trị liệu. Kết quả thử nghiệm cho thấy module nhiệt lạnh có thể giúp giảm nhiệt độ da xuống mức an toàn, mang lại hiệu quả điều trị cao cho bệnh nhân.

V. Kết quả khảo sát và đánh giá thiết bị

Kết quả khảo sát cho thấy module nhiệt lạnh có khả năng kiểm soát nhiệt độ chính xác, với độ dao động chỉ ± 0,4 độ C. Các thử nghiệm trên 32 tình nguyện viên cho thấy nhiệt độ da vùng điều trị có thể giảm xuống đến 15,1 độ C sau 30 phút sử dụng thiết bị. Những kết quả này chứng minh rằng thiết bị không chỉ an toàn mà còn hiệu quả trong việc điều trị các chấn thương cấp tính. Việc sử dụng nhiệt lạnh trong vật lý trị liệu đã được khẳng định qua các kết quả thực nghiệm, mở ra hướng phát triển mới cho công nghệ điều trị trong y học.

Nội dung chính

Tổng quan nghiên cứu

Chấn thương cơ xương khớp và tổn thương mô mềm chiếm trên 60% tổng số các ca tai nạn trong hoạt động thể dục thể thao cường độ cao cũng như huấn luyện quân sự. Khi xảy ra chấn thương cấp tính như rách dây chằng chéo trước, bong gân mắt cá chân hay đụng dập cơ, phản ứng viêm và phù nề xuất hiện nhanh chóng, gây đau đớn dữ dội và cản trở nghiêm trọng khả năng vận động. Liệu pháp nhiệt lạnh trị liệu là phương pháp không dùng thuốc được ưu tiên hàng đầu trong y học thể thao, giúp giảm tốc độ dẫn truyền thần kinh, co mạch cục bộ và hạ thấp tốc độ chuyển hóa tế bào. Tuy nhiên, các phương pháp truyền thống như túi chườm đá hoặc gel lạnh thường không kiểm soát được nhiệt độ ổn định, dễ gây bỏng lạnh cục bộ khi nhiệt độ xuống dưới 0°C hoặc kích hoạt phản ứng giãn mạch ngược khi nhiệt độ dưới 10°C. Ngược lại, các thiết bị làm lạnh liên tục nhập khẩu thương mại lại có giá thành rất cao và phụ thuộc vào nguồn đá tiếp tế liên tục.

Nghiên cứu được triển khai từ tháng 02/2023 đến tháng 06/2023 tại Trường Đại học Bách Khoa – ĐHQG-HCM phối hợp cùng Viện Vật lý Y sinh học TP.HCM nhằm giải quyết bài toán cấp thiết trên. Mục tiêu trọng tâm của đề tài là thiết kế, chế tạo hoàn chỉnh một module nhiệt lạnh ứng dụng trong vật lý trị liệu với dải nhiệt độ điều chỉnh linh hoạt từ 5°C đến 20°C, đảm bảo độ ổn định nhiệt cao với sai số biên độ khống chế trong mức ±0,4°C. Thiết bị hướng tới khả năng duy trì nhiệt độ bề mặt da người điều trị ở mức an toàn khoảng 15,1°C, giúp tối ưu hóa hiệu quả giảm đau, chống viêm mà không gây tổn thương mô. Công trình mang ý nghĩa khoa học và thực tiễn sâu sắc, cung cấp giải pháp thiết bị y tế nội địa hóa nhỏ gọn, đáp ứng yêu cầu cơ động trong điều trị phục hồi chức năng và quân y dã chiến.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Cơ sở lý thuyết của nghiên cứu dựa trên phương trình truyền nhiệt sinh học Pennes kết hợp với các quy luật sinh lý học thần kinh cơ khi tiếp xúc với nhiệt lạnh. Phương trình Pennes mô tả quá trình trao đổi nhiệt phức hợp trong mô sống thông qua mối quan hệ giữa độ dẫn nhiệt mô, tốc độ tưới máu và nhiệt chuyển hóa nội sinh:

$$\rho c \frac{\partial T}{\partial t} = \nabla \cdot (k \nabla T) + \omega_b \rho_b c_b (T_a - T) + q_{met} + q_{ext}$$

Trong mô hình cấu trúc da 3 lớp, các thông số nhiệt vật lý chuẩn được xác lập chi tiết: lớp biểu bì dày 0,1 mm có khối lượng riêng 1190 kg/m³ và nhiệt dung riêng 3600 J/(kg·K); lớp trung bì dày 1,5 mm có khối lượng riêng 1116 kg/m³, tốc độ tưới máu tương ứng tỷ trọng máu 1060 kg/m³; lớp hạ bì dày 4,4 mm có khối lượng riêng 971 kg/m³ và tốc độ sinh nhiệt chuyển hóa nội sinh $q_{met} = 368\text{ W/m}^3$.

Về mặt sinh lý, liệu pháp áp lạnh tác động qua ba cơ chế chính:

• Hiện tượng co mạch tức thì: Nhiệt lạnh kích thích trực tiếp cơ trơn thành mạch và giải phóng chất dẫn truyền giao cảm, giảm tiết histamine và prostaglandin, từ đó giảm lưu lượng máu cục bộ trong 15 phút đầu.
• Thuyết cổng kiểm soát cảm giác đau: Kích thích thụ thể nhiệt lạnh làm ức chế chọn lọc sự dẫn truyền xung điện thế hoạt động dọc theo các sợi thần kinh A-delta có bao myelin, nâng cao ngưỡng chịu đau của người bệnh.
• Phản ứng Hunting: Hiện tượng giãn mạch do lạnh xuất hiện theo chu kỳ khi nhiệt độ mô hạ sâu dưới 10°C nhằm bảo vệ chi thể, đòi hỏi thiết bị phải kiểm soát mức nhiệt chính xác để tránh biến chứng thiếu máu cục bộ kéo dài.

Phương pháp nghiên cứu

Nghiên cứu tích hợp phương pháp mô phỏng số phần tử hữu hạn và thử nghiệm thực nghiệm đo lường trực tiếp trên cơ thể người:

• Phương pháp mô phỏng: Sử dụng phần mềm COMSOL Multiphysics với phân hệ Bioheat Transfer để xây dựng khối hình học da 3D kích thước 6x6x6 mm. Điều kiện biên thiết lập nhiệt độ tấm làm mát bề mặt cố định 10°C (283 K) và nhiệt độ đáy mô duy trì ở thân nhiệt chuẩn 37°C (310 K) trong thời gian khảo sát 30 phút. Việc mô phỏng số giúp dự đoán chính xác gradient nhiệt độ theo chiều sâu trước khi can thiệp thực tế.
• Phương pháp thực nghiệm: Nghiên cứu áp dụng phương pháp chọn mẫu thuận tiện có chủ đích với cỡ mẫu gồm 32 tình nguyện viên khỏe mạnh (23 nam và 9 nữ) tại Viện Vật lý Y sinh học TP.HCM. Tiêu chí tuyển chọn nghiêm ngặt loại trừ các cá nhân có tiền sử bệnh lý mẫn cảm với lạnh, hội chứng không dung nạp nhiệt độ thấp hoặc bệnh cryoglobulinemia.
• Thiết bị và quy trình đo: Đầu dò nhiệt độ của thiết bị đo chuyên dụng Elitech RC-4HC (độ phân giải 0,1°C, sai số ±0,1°C) được cố định trực tiếp tại bề mặt da vùng khớp gối bằng băng dán y tế, bên ngoài quấn kín bằng tấm áp lạnh đàn hồi. Dữ liệu nhiệt độ được ghi nhận tự động với tần suất 1 phút/lần trong suốt 30 phút và xử lý thống kê bằng phần mềm chuyên dụng Origin 7.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình khảo sát kỹ thuật phần cứng và thử nghiệm thực tế đã ghi nhận các kết quả nổi bật sau:

• Khả năng kiểm soát nhiệt độ của module: Thiết bị sử dụng bộ làm lạnh nén hơi mini FSCH019Z12 công suất 150W kết hợp vi điều khiển ATmega2560 duy trì ổn định các mức nhiệt độ cài đặt 20°C, 15°C, 10°C và 5°C. Biên độ dao động nhiệt tại tấm làm mát chỉ ở mức ±0,4°C. Thời gian cần thiết để hệ thống đạt trạng thái cân bằng nhiệt lần lượt là 15 phút cho mức 20°C, 25 phút cho mức 15°C, 35 phút cho mức 10°C và 65 phút cho mức 5°C.
• Hiệu quả hạ nhiệt độ bề mặt da: Dữ liệu thực nghiệm trên 32 tình nguyện viên cho thấy khi áp tấm làm mát ở mức 10°C, nhiệt độ bề mặt da khớp gối giảm mạnh nhất trong 15 phút đầu tiên (giảm hơn 50% tổng mức chênh lệch nhiệt độ). Sau 30 phút điều trị liên tục, nhiệt độ bề mặt da giảm từ mức thân nhiệt ban đầu xuống giá trị trung bình 15,1°C ± 1,7°C (khoảng tin cậy 95% CI: 11,1°C – 18,6°C).
• Độ tương thích cao giữa mô phỏng và thực tế: Kết quả mô phỏng COMSOL thể hiện nhiệt độ qua 3 lớp da sau 30 phút dao động từ 11°C ở biểu bì đến 15°C ở hạ bì, hoàn toàn trùng khớp với dải nhiệt độ đo được trên da người thực tế.

Thảo luận kết quả

Sự suy giảm nhiệt độ diễn ra nhanh chóng trong 15 phút đầu và duy trì tiệm cận ổn định trong 15 phút tiếp theo là minh chứng rõ ràng cho đáp ứng sinh lý co mạch. Khi mạch máu co lại, lượng máu ấm tuần hoàn qua khu vực giảm đi, đồng thời lớp mỡ dưới da đóng vai trò như một lớp cách nhiệt tự nhiên làm chậm quá trình truyền nhiệt từ cơ thể ra ngoài. Điều này giúp vùng khớp tổn thương nhanh chóng đạt trạng thái ức chế chuyển hóa mà không gây hạ thân nhiệt toàn thân.

Khi đối chiếu với các công trình trước đây, kết quả của thiết bị vượt trội hơn hẳn phương pháp chườm đá thông thường. Một nghiên cứu thực nghiệm đo nhiệt độ sâu dưới da 1,7 cm từng chỉ ra rằng chườm đá trong 15 phút chỉ giúp giảm 2°C, trong khi kỹ thuật làm lạnh đối lưu tuần hoàn liên tục của module này giúp hạ sâu nhiệt độ mô mà vẫn bảo đảm không giảm dưới ngưỡng nguy hiểm 10°C gây tổn thương lạnh. Kết quả nghiên cứu hoàn toàn tương thích với các báo cáo lâm sàng trên 40 bệnh nhân phẫu thuật thay khớp gối toàn phần (TKR) của Webb và 86 bệnh nhân của Kullenberg, khẳng định khả năng giảm mất máu, giảm sưng đau và rút ngắn thời gian hồi phục chức năng khớp.

Về phương diện trực quan hóa, toàn bộ diễn biến giảm nhiệt theo thời gian được biểu diễn rõ nét qua đồ thị đường (Line Graph) tích hợp các thanh sai số độ lệch chuẩn (SD Error Bars). Đồng thời, sự phân bố nhiệt độ đa tầng từ lớp biểu bì (0,05 mm), trung bì (1,5 mm) đến hạ bì (3,0 mm) được minh họa chi tiết qua biểu đồ mặt cắt đẳng nhiệt (2D Contour Heatmap), giúp các chuyên gia lâm sàng dễ dàng quan sát ranh giới an toàn nhiệt trị liệu.

Đề xuất và khuyến nghị

Dựa trên kết quả chế tạo và thử nghiệm, nghiên cứu đề xuất 4 nhóm giải pháp kỹ thuật và ứng dụng thực tiễn mang tính khả thi cao:

• Tối ưu hóa cấu trúc cơ khí và vật liệu cách nhiệt của tấm áp lạnh: Tiến hành cải tiến lớp vỏ bọc đàn hồi của tấm Cooling Pad bằng vật liệu polyme cách nhiệt đa lớp nhằm giảm tỷ lệ thất thoát nhiệt ra môi trường xuống dưới 3% (hiện tại mức chênh lệch nhiệt độ do thất thoát nhiệt qua đường ống tuần hoàn dao động từ 1,3°C đến 1,8°C). Giải pháp này do nhóm kỹ sư vật lý kỹ thuật thực hiện trong vòng 6 tháng.
• Nâng cấp thuật toán điều khiển thông minh trên vi điều khiển: Áp dụng thuật toán điều khiển vi tích phân tỷ lệ (PID) tự thích nghi trên chip ATmega2560 để tối ưu hóa công suất máy nén FSCH019Z12, giúp rút ngắn thời gian xác lập nhiệt độ ở mức 5°C từ 65 phút xuống dưới 30 phút. Nhóm lập trình hệ thống nhúng đảm trách hoàn thiện trong quý 4 năm 2024.
• Tích hợp hệ thống nén ép áp lực khí ngắt quãng (Intermittent Pneumatic Compression): Thiết kế thêm khoang khí kép bao quanh tấm làm mát để tạo áp lực nén luân phiên 20 – 40 mmHg, hỗ trợ đẩy dịch phù nề về hệ tuần hoàn bạch huyết theo đúng phác đồ RICE chuẩn quốc tế. Mục tiêu nâng cao hiệu quả giảm sưng thêm 25%, triển khai thử nghiệm trong 12 tháng tại các bệnh viện phục hồi chức năng.
• Chuẩn hóa quy trình sản xuất hướng tới cấp phép thiết bị y tế: Hoàn thiện hồ sơ đánh giá tương thích sinh học và độ an toàn điện y tế theo tiêu chuẩn ISO 13485 và TCVN, hướng tới giảm giá thành sản phẩm xuống dưới 40% so với thiết bị ngoại nhập trong giai đoạn 2024 – 2025.

Đối tượng nên tham khảo luận văn

Nội dung toàn diện của luận văn mang lại giá trị học thuật và ứng dụng thực tế cho 4 nhóm đối tượng trọng tâm:

• Bác sĩ và kỹ thuật viên Vật lý trị liệu – Phục hồi chức năng: Tiếp cận cơ sở định lượng chính xác về kiểm soát nhiệt độ mô (10°C – 15°C) để xây dựng phác đồ điều trị tối ưu cho bệnh nhân sau mổ tái tạo dây chằng chéo trước (ACL), phẫu thuật thay khớp gối (TKR) hoặc chấn thương thể thao cấp tính.
• Kỹ sư Thiết kế Trang thiết bị Y tế và Sinh học: Khai thác sơ đồ nguyên lý mạch điều khiển ATmega2560, mạch công suất chuyển đổi nguồn LM7805, cấu trúc hiển thị LED 7 đoạn IC 7447 và giải pháp tích hợp máy nén lạnh hơi mini FSCH019Z12 trong thiết bị y tế cầm tay.
• Chuyên gia Y học Thể thao và Huấn luyện viên thể lực: Ứng dụng phương pháp làm lạnh cục bộ có kiểm soát nhằm ngăn ngừa và xử trí hội chứng đau nhức cơ bắp khởi phát muộn (DOMS), đẩy nhanh tốc độ hồi phục cho vận động viên sau các đợt tập luyện cường độ cao.
• Học viên cao học và Nghiên cứu sinh ngành Vật lý Kỹ thuật, Kỹ thuật Y sinh: Tham khảo quy trình kết hợp mô hình hóa số phần tử hữu hạn qua phương trình Pennes trên COMSOL Multiphysics với quy trình thử nghiệm lâm sàng thực chứng có kiểm soát độ tin cậy.

Câu hỏi thường gặp

Tại sao dải nhiệt độ điều trị tối ưu của thiết bị lại được thiết lập trong khoảng 10°C đến 15°C?
Khi cài đặt tấm làm mát ở mức 10°C – 15°C, nhiệt độ bề mặt da duy trì ở mức 15,1°C ± 1,7°C. Mức nhiệt này đủ để ức chế dẫn truyền đau sợi A-delta và giảm hoạt tính enzym hủy hoại sụn khớp mà không chạm ngưỡng dưới 10°C, tránh kích hoạt phản xạ giãn mạch ngược nguy hiểm.

Module nhiệt lạnh tự chế tạo có ưu điểm gì nổi bật so với túi chườm gel và đá lạnh truyền thống?
Túi gel và đá lạnh bị tăng nhiệt nhanh sau 5 – 10 phút, không ổn định và dễ gây bỏng lạnh cục bộ. Module sử dụng máy nén FSCH019Z12 tuần hoàn chất lỏng liên tục, kiểm soát nhiệt độ chính xác với sai số chỉ ±0,4°C, bảo đảm nhiệt độ đồng đều suốt 30 phút trị liệu.

Mô hình mô phỏng truyền nhiệt trên COMSOL Multiphysics có ý nghĩa thực tế như thế nào?
Mô hình 3 lớp giải phương trình Pennes giúp tính toán phân bố nhiệt chính xác ở từng độ sâu biểu bì (0,1 mm), trung bì (1,5 mm) và hạ bì (4,4 mm). Kết quả mô phỏng giúp tối ưu hóa thông số trước khi chế tạo phần cứng, bảo đảm an toàn và hạn chế rủi ro thử nghiệm trên người.

Những trường hợp bệnh lý nào chống chỉ định tuyệt đối với liệu pháp nhiệt lạnh?
Liệu pháp chống chỉ định với người quá mẫn cảm với lạnh, mắc chứng không dung nạp nhiệt lạnh, bệnh cryoglobulinemia (kết tủa protein huyết thanh) hoặc đái huyết sắc tố lạnh kịch phát. Ngoài ra, không được áp lạnh trực tiếp lên vết thương hở lớn hoặc vùng dây thần kinh ngoại biên nông.

Thời gian áp dụng nhiệt lạnh liên tục cho một lần điều trị kéo dài bao lâu là an toàn và hiệu quả nhất?
Thời gian áp dụng tiêu chuẩn là từ 15 đến 30 phút. Thực nghiệm chứng minh sau 15 – 30 phút nhiệt độ da đạt mức ổn định 15,1°C mang lại hiệu quả giảm đau kéo dài trên 1 giờ. Không nên áp lạnh quá 45 phút để ngăn ngừa nguy cơ hoại tử mô do thiếu máu cục bộ.

Kết luận

• Nghiên cứu đã làm chủ toàn diện quy trình thiết kế, mô phỏng sinh nhiệt và chế tạo thành công module nhiệt lạnh ứng dụng trong vật lý trị liệu với độ chính xác cao.
• Module sử dụng máy nén lạnh mini FSCH019Z12 và vi điều khiển ATmega2560, duy trì dải nhiệt độ ổn định 5°C – 20°C với biên độ dao động nhiệt khống chế ở mức ±0,4°C.
• Xây dựng thành công mô hình truyền nhiệt 3 lớp da người trên phần mềm COMSOL Multiphysics, cho kết quả tương đồng hoàn toàn với dữ liệu thực nghiệm lâm sàng.
• Thử nghiệm trên 32 tình nguyện viên khẳng định khả năng hạ nhiệt độ da khớp gối an toàn xuống mức 15,1°C ± 1,7°C (95% CI: 11,1°C – 18,6°C) sau 30 phút áp lạnh liên tục.
• Thiết bị mở ra tiềm năng ứng dụng to lớn trong điều trị chấn thương thể thao và phục hồi chức năng sau phẫu thuật với chi phí chỉ bằng một phần nhỏ so với máy nhập ngoại.

Đóng góp khoa học cốt lõi của luận văn là hoàn thiện mô hình tính toán nhiệt sinh học Pennes kết hợp chế tạo thành công thiết bị làm lạnh tuần hoàn khép kín nhỏ gọn, phục vụ thiết thực cho ngành y sinh học nước nhà. Kế hoạch tiếp theo trong 6 đến 12 tháng tới tập trung vào việc tích hợp hệ thống băng nén áp lực khí tự động và tiến hành thử nghiệm lâm sàng mở rộng tại các bệnh viện chuyên khoa. Các đơn vị y tế, chuyên gia phục hồi chức năng và doanh nghiệp thiết bị y tế quan tâm có thể liên hệ hợp tác chuyển giao công nghệ để sớm đưa sản phẩm vào phục vụ cộng đồng.

Trích đoạn nội dung tài liệu

CHƯƠNG I: BỐI CẢNH HÌNH THÀNH ĐỀ TÀI, MỤC TIÊU VÀ NHIỆM VỤ CHÍNH CỦA LUẬN VĂN 1. Bối cảnh hình thành đề tài Ngày nay việc vận động, tập thể dục thể thao ngày càng được mọi người chú trọng vì rất nhiều những lợi ích mang lại. Bên cạnh những đơn vị có các môi trường đặc thù với tần xuất thường xuyên phải tham gia các bài tập thể lực, huấn luyện cường độ cao, đòi hỏi sức mạnh, sức bền cao như các vận động viên thể thao, các đơn vị quân đội mà ngay những người dân bình thường, tần suất hoạt động thể dục thể thao cũng ghi nhận có sự cải thiện đáng kể trong thời gian gần đây. Do đó, nguy cơ xảy ra các chấn thương là điều khó tránh khỏi.

Đây là những chấn thương xảy ra đột ngột và liên quan tới những tổn thương như gãy, nứt xương, rách cơ hay bầm tím. Những chấn thương này có thể xảy ra khi ngã hay va chạm mạnh với các chướng ngại vật. Các dạng chấn thương cấp tính điển hình gồm có: + Chấn thương cơ hoặc gân, làm cơ hoặc gân bị giãn căng hoặc rách: Chấn thương này dễ gặp thấy ở đùi sau, cơ háng, cơ tứ đầu, cơ bắp chân, cơ lưng và cơ vai. Người bị sẽ cảm giác đau nhức, sưng và khó cử động vùng cơ.

+ Chấn thương dây chằng - thường gọi là “bong gân” - tại vùng mô nối hai hoặc nhiều xương tại một khớp. Khi bong gân, một hoặc nhiều dây chằng bị giãn hoặc bị rách. Sự tổn thương này thường gặp phải khi thực hiện động tác quá sức và ảnh hưởng đến vùng xương khớp. Trong đó, cổ chân là vùng nhạy cảm và dễ xảy ra hiện tượng bong gân làm ảnh hưởng rất lớn đến sức khỏe và khả năng tập luyện.

+ Bong gân mắt cá chân là trường hợp hay gặp nhất, thường xảy ra khi bàn chân quay vào trong làm rách dây chằng phía ngoài mắt cá hoặc làm căng quá mức. + Chấn thương khớp vai: khớp vai là khớp có biên độ vận động lớn nhất cơ thể nên rất dễ bị chấn thương. Chấn thương vùng vai xuất hiện nhiều trong các chấn thương do tập luyện. Hầu hết chấn thương do quá tải hoặc lặp đi lặp lại các động tác ném và đẩy.

1 PHẠM TRẦN THIÊN TÚ LUẬN VĂN THẠC SĨ 2023 + Chấn thương đầu gối với ba loại thường gặp như sau: o Rách dây chằng chéo trước, là dây chằng giữ cho khớp gối được ổn định. Trong tập luyện khi đặt chân xuống mặt đất sai tư thế, dừng lại đột ngột hay đổi hướng quá nhanh có thể khiến dây chằng chéo trước bị rách. Tổn thương dẫn tới việc sưng đau, hạn chế nghiêm trọng quá trình vận động. o Rách dây chằng bên trong khớp gối, là dây chằng liên kết xương đùi và xương chày.

Chấn thương ở đây thường xảy ra trong trường hợp gối bị đẩy quá sang một bên khi di chuyển hoặc khi đầu gối bị va chạm. Chấn thương sẽ gây đau nhức, sưng và mất ổn định khớp gối. Những chấn thương cấp tính nếu không được điều trị kịp thời sẽ khiến cho tình trạng trầm trọng thêm, bệnh nhân lâu phục hồi hơn. Vật lý trị liệu là một phương pháp được sử dụng phổ biến để điều trị tình trạng này, do tính hiệu quả, an toàn, sử dụng các tác nhân vật lý có bản chất tự nhiên, không gây hiệu ứng phụ như dùng thuốc.

Tác nhân vật lý thường được các bác sỹ sử dụng là nhiệt lạnh. Liệu pháp nhiệt lạnh trị liệu, hay còn được gọi là liệu pháp áp lạnh là một kỹ thuật thường được sử dụng trong y học thể thao và vật lý trị liệu để điều trị chấn thương cấp tính và kiểm soát cơn đau[1-4].
