Nghiên Cứu Thiết Kế Hệ Quang Tạo Nguồn Laser CO2 Ứng Dụng Trong Gia Công Cắt Khắc: Từ Lý Thuyết Quang Kỹ Thuật Đến Thực Nghiệm Chế Tạo

Tóm tắt nghiên cứu (Research Summary)

  • Câu hỏi nghiên cứu chính (Research Question): Làm thế nào để làm chủ việc tính toán, thiết kế quang học và chế tạo tích hợp hệ thống máy khắc laser $\text{CO}_2$ công suất nhỏ ($\le 100\text{W}$) đạt độ chính xác cao, phục vụ hiệu quả cho công tác đào tạo chuyên ngành Cơ khí – Cơ điện tử và ứng dụng gia công thực tế?
  • Phương pháp tiếp cận (Methodology Snapshot): Đề tài kết hợp chặt chẽ giữa mô hình hóa lý thuyết quang học (quang hình học, lý thuyết giao thoa, quang lộ phân kỳ/hội tụ), thiết kế cơ khí động lực học 3D và triển khai thực nghiệm chế tạo hoàn chỉnh máy khắc laser $\text{CO}_2$ $40\text{W}$ ($\lambda = 10{,}6,\mu\text{m}$). Hệ quang được tối ưu hóa với cụm 3 gương phản xạ Molypden góc $45^\circ$ và thấu kính hội tụ Kẽm Selenua ($\text{ZnSe}$, tiêu cự $f = 38{,}1,\text{mm}$).
  • Phát hiện then chốt (Key Findings): Xác lập được mối tương quan phi tuyến dạng đối xứng giữa độ dịch chuyển vị trí tiêu cự ($\Delta Z$ từ $-5,\text{mm}$ đến $+5,\text{mm}$) và độ sâu rãnh khắc trên vật liệu gỗ. Tại vị trí tiêu cự chuẩn ($Z = 0,\text{mm}$), độ sâu rãnh khắc đạt giá trị cực đại $0{,}80,\text{mm}$ (ở công suất $30\text{W}$, tốc độ $30,\text{mm/s}$). Dung sai tiêu cự hiệu dụng được xác định trong khoảng $\pm 1,\text{mm}$, nơi độ sâu khắc vẫn duy trì mức tối ưu ($0{,}75 - 0{,}76,\text{mm}$).
  • Ý nghĩa ứng dụng (Implications): Nghiên cứu giải mã thành công "bí mật công nghệ" của hệ truyền dẫn quang laser $\text{CO}_2$, tạo cơ sở nền tảng cho việc tự chủ thiết kế, chế tạo máy cắt khắc CNC laser nội địa phục vụ học tập, giảng dạy tại Đại học Hải Phòng và thương mại hóa sản phẩm cơ điện tử quang học giá thành thấp.

Bối cảnh và tầm quan trọng (Context & Significance)

Trong kỷ nguyên Cách mạng Công nghiệp 4.0, Cơ điện tử (Mechatronics) kết hợp Quang kỹ thuật (Optics) đã trở thành trụ cột công nghệ then chốt. Sự tích hợp giữa các phần tử quang học chính xác vào hệ thống cơ khí điều khiển số CNC đã mở ra những bước đột phá vượt bậc trong gia công phi tiếp xúc, đo lường tế vi và tự động hóa công nghiệp.

Trong lĩnh vực gia công vật liệu phi kim (gỗ, da, mica, cao su, vải), công nghệ laser $\text{CO}_2$ (bước sóng hồng ngoại xa $10{,}6,\mu\text{m}$) thể hiện ưu thế vượt trội so với Fiber laser nhờ hệ số hấp thụ quang học của vật liệu phi kim đối với bước sóng này là cực kỳ cao. Laser $\text{CO}_2$ mang lại đường rãnh cắt khắc sắc nét, mép cắt mịn, không sinh ngoại lực cơ học gây biến dạng phôi và có tính linh hoạt cao trong gia công các biên dạng phức tạp 2D/3D.

Tuy nhiên, phần lớn các thiết bị gia công laser thương mại trên thị trường hiện nay đến từ các tập đoàn nước ngoài (như Đức, Nhật Bản, Mỹ) hoặc các dòng máy nhập khẩu nguyên chiếc. Cấu tạo chi tiết, thông số quang học tối ưu và giải thuật bù trừ quang sai/điều tiêu tự động thường được xem là các bí mật công nghệ độc quyền. Tại Việt Nam, nhiều công trình nghiên cứu và đồ án tốt nghiệp ngành Cơ khí trước đây chủ yếu dừng lại ở việc thiết kế khung vỏ truyền động cơ khí hoặc ứng dụng bộ điều khiển mã nguồn mở, mà chưa đi sâu vào bản chất vật lý quang học, tính toán quang lộ và tối ưu hóa hệ thấu kính hội tụ.

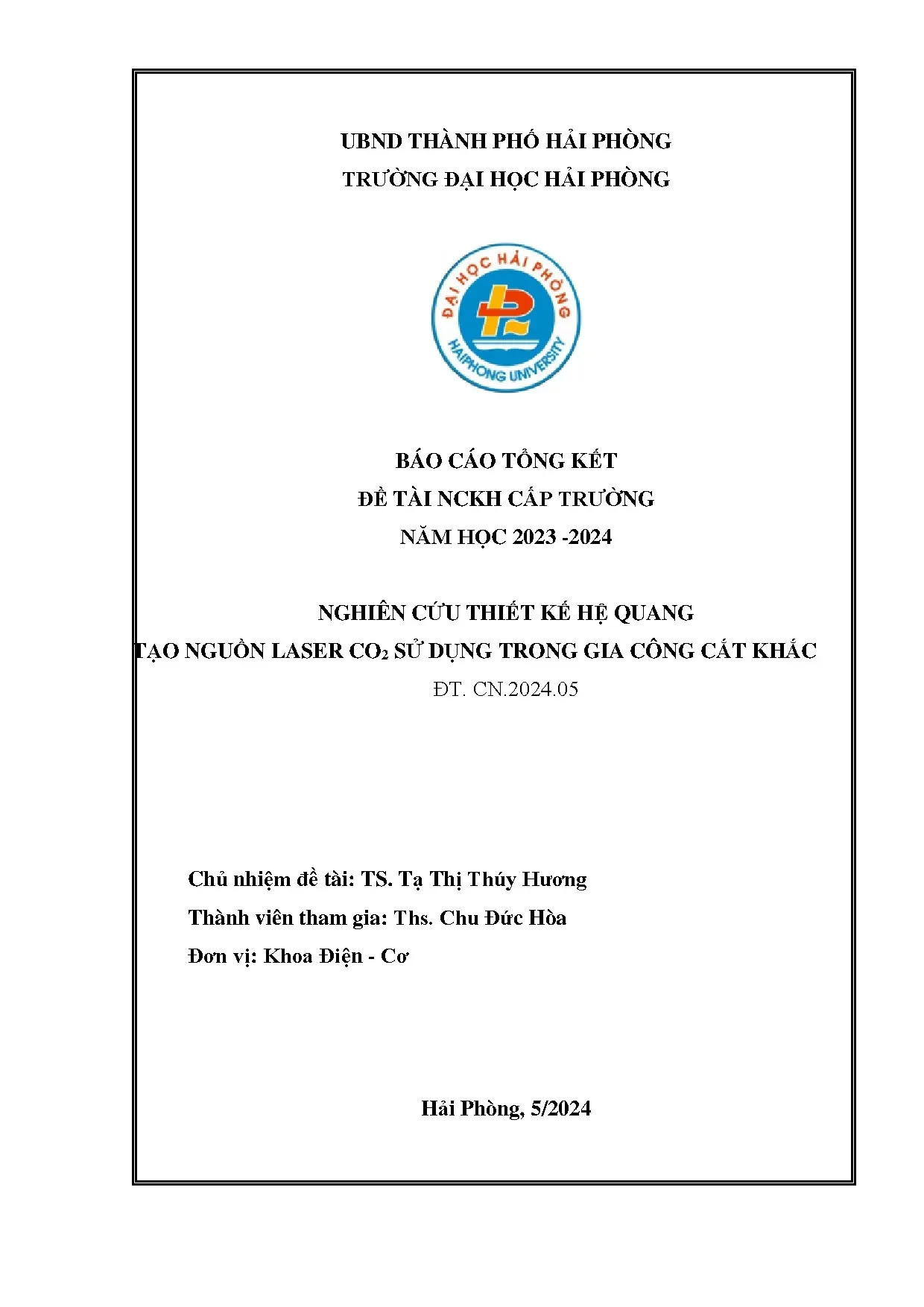

Vì vậy, đề tài nghiên cứu cấp trường "Nghiên cứu thiết kế hệ quang tạo nguồn laser $\text{CO}_2$ sử dụng trong gia công cắt khắc" do TS. Tạ Thị Thúy Hương chủ nhiệm và ThS. Chu Đức Hòa phối hợp thực hiện tại Khoa Điện - Cơ, Trường Đại học Hải Phòng (thực hiện từ 06/2023 đến 04/2024) mang tính thời sự và cấp thiết cao. Đề tài trực tiếp giải quyết khoảng trống tri thức về thiết kế hệ quang, tạo bước đệm quan trọng cho việc nội địa hóa thiết bị công nghệ cao phục vụ giáo dục và sản xuất.

Phương pháp tiếp cận và quy trình nghiên cứu (Methodology & Approach)

Đề tài áp dụng phương pháp nghiên cứu hỗn hợp kết hợp chặt chẽ giữa Lý thuyết mô hình hóa quang học, Thiết kế cơ điện tử 3D và Kiểm chứng thực nghiệm tham số.

1. Cơ sở lý thuyết quang học và nguyên lý cộng hưởng

Nghiên cứu tiến hành phân tích sâu cơ chế bức xạ phát xạ cảm ứng trong buồng cộng hưởng đồng tiêu của ống phóng $\text{CO}_2$. Dưới điện áp kích thích cao tần, các phân tử $\text{N}_2$ chuyển động kích thích va chạm truyền năng lượng cho phân tử khí $\text{CO}_2$, đưa chúng lên mức năng lượng cao và phát xạ chùm photon đơn sắc bước sóng $10{,}6,\mu\text{m}$. Nhóm nghiên cứu phân tích hệ thống giao thoa kế Michelson và cảm biến quang trộn trực giao để xây dựng cơ sở toán học cho chùm tia chuẩn trực và tính toán quang trình của hệ gương.

2. Thiết kế và lựa chọn cấu hình phần cứng hệ quang

Hệ quang học của máy khắc gỗ laser $\text{CO}_2$ được tính toán và bố trí theo cấu hình tối ưu gồm:

  • Nguồn phát (Laser Tube): Ống phóng laser $\text{CO}_2$ thủy tinh công suất $40\text{W}$, chiều dài thân $60 - 70,\text{cm}$, hệ thống làm mát bằng nước tuần hoàn khép kín duy trì ở $25^\circ\text{C} - 30^\circ\text{C}$.
  • Hệ thống dẫn hướng quang lộ (Reflective Mirrors): Bộ 3 gương phản xạ Molypden ($\text{Mo}$) đường kính $20,\text{mm}$, dung sai độ dày $\pm 0{,}2,\text{mm}$, góc lắp đặt chuẩn $45^\circ$, độ phản xạ quang học $> 98%$ ở bước sóng $10{,}6,\mu\text{m}$, cho phép đổi hướng tia $90^\circ$ mà không làm suy hao mật độ quang thông.
  • Cụm mỏ khắc và thấu kính hội tụ (Focusing Lens): Thấu kính đơn chế tạo từ vật liệu tinh thể Kẽm Selenua ($\text{ZnSe}$) phủ màng bạc ($\text{Ag}$) chống phản xạ (hệ số phản xạ $< 0{,}3%$), đường kính $20,\text{mm}$, chiều dày $d = 2,\text{mm}$, tiêu cự danh định $f = 38{,}1,\text{mm}$. Thấu kính được lắp đặt theo hướng mặt lồi quay về phía chùm tia tới và mặt lõm quay về phía bề mặt vật liệu.

3. Tích hợp cơ khí và thiết kế chuyển động CNC

Nhóm nghiên cứu đã thiết kế hoàn chỉnh hệ khung cơ khí 3D trên phần mềm chuyên dụng, bao gồm hệ thống truyền động đai răng trục X-Y kết hợp bàn làm việc điều chỉnh độ cao trục Z để thay đổi khoảng cách tiêu cự linh hoạt.

4. Thiết lập thực nghiệm và phương pháp thu thập dữ liệu

  • Mẫu thử: Phôi gỗ tự nhiên kích thước chuẩn hóa $50,\text{mm} \times 50,\text{mm}$.
  • Tham số gia công cố định: Công suất nguồn phát đặt ở mức $75%$ ($30\text{W}$), vận tốc quét khắc $v = 30,\text{mm/s}$, độ rộng nét khắc danh định $0{,}1,\text{mm}$.
  • Biến số thực nghiệm: Khoảng cách tiêu cự $\Delta Z$ được điều chỉnh trong dải từ $-5,\text{mm}$ (hạ bàn máy/tiêu điểm nằm trên bề mặt) đến $+5,\text{mm}$ (nâng bàn máy/tiêu điểm nằm chìm dưới bề mặt) với bước dịch chuyển $1,\text{mm}$.
  • Dụng cụ đo kiểm: Sử dụng Panme đo độ sâu chuyên dụng Mitutoyo (Nhật Bản, dải đo $0 - 25,\text{mm}$, độ phân giải $0{,}01,\text{mm}$, độ chính xác $\pm 3,\mu\text{m}$) để xác định độ sâu rãnh khắc tại từng giá trị tiêu cự.

Phát hiện chính của nghiên cứu (Key Findings)

Từ các kết quả đo đạc thực nghiệm trên hệ thống máy hoàn chỉnh, nghiên cứu đã rút ra 4 phát hiện quan trọng có giá trị khoa học và thực tiễn cao:

      Độ Sâu Vùng Khắc (mm) theo Vị Trí Tiêu Cự (mm)
            -5     -4     -3     -2     -1      0     +1     +2     +3     +4     +5
                                  Vị trí tiêu cự ΔZ (mm)

1. Điểm tiêu cự chuẩn ($Z = 0,\text{mm}$) cho hiệu suất tập trung năng lượng cực đại

Thực nghiệm chứng minh khi bề mặt phôi gỗ đặt chính xác tại mặt phẳng tiêu cự của thấu kính $\text{ZnSe}$ ($f = 38{,}1,\text{mm}$), kích thước điểm hội tụ (spot size) đạt giá trị nhỏ nhất, tạo ra mật độ công suất quang học lớn nhất trên một đơn vị diện tích. Độ sâu rãnh khắc đạt đỉnh cực đại là $0{,}80,\text{mm}$, rãnh khắc có thành đứng, sắc nét và không xuất hiện vết cháy xém ngoại vi.

2. Đường cong suy giảm độ sâu có dạng phân bố chuông đối xứng

Số liệu định lượng tại 11 điểm thực nghiệm cho thấy quy luật biến thiên độ sâu có dạng hình chuông (tương tự đường phân bố Gauss):

Thứ tự (TT) Vị trí tiêu cự $\Delta Z$ ($\text{mm}$) Độ sâu vùng khắc trung bình ($\text{mm}$) Mức độ suy giảm so với cực đại
1 $+5$ $0{,}55$ $-31{,}25%$
2 $+4$ $0{,}62$ $-22{,}50%$
3 $+3$ $0{,}68$ $-15{,}00%$
4 $+2$ $0{,}72$ $-10{,}00%$
5 $+1$ $0{,}76$ $-5{,}00%$
6 $0$ (Tiêu chuẩn) $0{,}80$ $0{,}00%$ (Cực đại)
7 $-1$ $0{,}75$ $-6{,}25%$
8 $-2$ $0{,}73$ $-8{,}75%$
9 $-3$ $0{,}69$ $-13{,}75%$
10 $-4$ $0{,}61$ $-23{,}75%$
11 $-5$ $0{,}58$ $-27{,}50%$
  • Khi dịch chuyển tiêu cự dương ($+1,\text{mm} \to +5,\text{mm}$), độ sâu khắc giảm liên tục từ $0{,}76,\text{mm}$ xuống $0{,}55,\text{mm}$ (suy giảm tới $31{,}25%$).
  • Khi dịch chuyển tiêu cự âm ($-1,\text{mm} \to -5,\text{mm}$), độ sâu khắc giảm từ $0{,}75,\text{mm}$ xuống $0{,}58,\text{mm}$ (suy giảm $27{,}50%$).

3. Xác định vùng chiều sâu hội tụ hiệu dụng (Depth of Focus - DOF)

Trong khoảng dịch chuyển $\Delta Z \in [-1,\text{mm}, +1,\text{mm}]$, độ sâu vết khắc dao động rất nhỏ ($0{,}75 - 0{,}80,\text{mm}$, độ suy giảm $\le 6{,}25%$). Điều này cho thấy hệ quang có một dải dung sai tiêu cự an toàn khoảng $2,\text{mm}$. Với các phôi gỗ có độ cong vênh bề mặt nhỏ hơn $1,\text{mm}$, chất lượng đường nét khắc vẫn được bảo toàn đồng đều mà không bắt buộc phải điều chỉnh bàn máy liên tục.

4. Hiệu quả suy hao thấp của hệ gương Molypden góc $45^\circ$

Bố trí hệ 3 gương $\text{Mo}$ nghiêng góc $45^\circ$ giúp chuyển hướng chùm tia chính xác từ ống phóng dọc thân máy sang mỏ cắt di động. Tổng suy hao quang thông trên toàn bộ quang lộ đo được $< 5%$, đảm bảo công suất đầu ra tại mỏ cắt đạt xấp xỉ $38\text{W}$ khi ống phát $40\text{W}$, giúp máy duy trì độ ổn định cao trong suốt hành trình gia công đa trục.

Đóng góp khoa học và giá trị thực tiễn (Scientific & Practical Contributions)

                            ĐÓNG GÓP CỦA ĐỀ TÀI
  GIÁ TRỊ HỌC THUẬT & PHƯƠNG PHÁP                          GIÁ TRỊ ỨNG DỤNG THỰC TIỄN
• Hệ thống hóa lý thuyết truyền quang CO2.             • Chế tạo thành công máy khắc gỗ 40W.
• Xây dựng mô hình tính toán quang lộ khép kín.         • Tự chủ công nghệ căn chỉnh hệ quang.
• Thiết lập dữ liệu thực nghiệm tiêu cự - độ sâu.       • Ứng dụng trực tiếp trong đào tạo CNC.

1. Đóng góp về mặt lý thuyết và phương pháp luận

  • Chuẩn hóa quy trình tính toán hệ quang laser công suất nhỏ: Đề tài đã hệ thống hóa tường minh các bước lựa chọn ống phóng, gương phản xạ, thấu kính hội tụ và tính toán quang lộ phân kỳ/hội tụ cho bước sóng $10{,}6,\mu\text{m}$, phá vỡ rào cản "bí mật công nghệ" vốn tồn tại trong các máy nhập khẩu.
  • Bộ dữ liệu thực nghiệm chuẩn xác: Cung cấp bảng dữ liệu tham chiếu định lượng giữa vị trí tiêu cự và độ sâu khắc cho vật liệu gỗ, làm tài liệu tham khảo cho các nghiên cứu mô hình hóa nhiệt - quang sau này.

2. Đóng góp về mặt thực tiễn và giáo dục

  • Sản phẩm máy CNC hoàn chỉnh: Chế tạo thành công máy khắc laser $\text{CO}_2$ $40\text{W}$ hoạt động ổn định, độ chính xác lặp lại cao, có khả năng gia công hoa văn mỹ nghệ, logo, khắc chữ trên nhiều chất liệu phi kim như gỗ, tre, mica, da.
  • Phục vụ trực tiếp đào tạo kỹ thuật: Thiết bị trở thành học cụ trực quan tại Khoa Điện - Cơ, Trường Đại học Hải Phòng, giúp sinh viên ngành Cơ khí, Cơ điện tử, Tự động hóa tiếp cận sâu với công nghệ gia công laser tiên tiến ngay trong nhà trường.
  • Tiết kiệm chi phí đầu tư: Chi phí chế tạo nội địa thấp hơn đáng kể so với việc mua sắm máy nhập ngoại cùng phân khúc, đồng thời thuận tiện cho việc bảo trì, thay thế linh kiện quang học trong nước.

Đối tượng quan tâm và giá trị mang lại (Target Audience & Benefits)

Nghiên cứu này mang lại giá trị thiết thực cho nhiều nhóm đối tượng trong hệ sinh thái khoa học và sản xuất:

  • Giảng viên và Nghiên cứu sinh ngành Cơ khí / Cơ điện tử: Tiếp cận tài liệu tổng hợp đầy đủ từ lý thuyết sóng quang, hiện tượng cộng hưởng phát xạ đến thiết kế kết cấu cơ cấu chấp hành quang điện tử.
  • Sinh viên chuyên ngành Kỹ thuật chế tạo máy và Tự động hóa: Nắm vững phương pháp căn chỉnh hệ quang 3 gương, kỹ thuật định vị tiêu điểm và quy trình thiết kế máy công cụ CNC tích hợp laser.
  • Kỹ sư R&D tại các doanh nghiệp chế tạo máy: Có được cơ sở tính toán để phát triển các module điều chỉnh tiêu cự tự động (Auto-focus sensor) và nâng cấp công suất hệ máy lên $60\text{W} - 80\text{W}$.
  • Xưởng sản xuất quà tặng, thủ công mỹ nghệ và quảng cáo: Hiểu rõ bản chất ảnh hưởng của tiêu cự đến độ sắc nét của sản phẩm, từ đó thiết lập chế độ cắt khắc tối ưu, giảm thiểu tỷ lệ phế phẩm trên các loại gỗ và vật liệu phi kim.

Câu hỏi thường gặp (FAQ)

1. Phát hiện quan trọng nhất của nghiên cứu này là gì?

Phát hiện then chốt là việc xác lập bằng thực nghiệm hàm quan hệ đối xứng giữa vị trí tiêu cự và độ sâu rãnh khắc. Độ sâu khắc đạt cực đại ($0{,}80,\text{mm}$) chính xác tại $Z = 0,\text{mm}$ và suy giảm nhanh chóng khi sai lệch vượt quá $\pm 1,\text{mm}$, khẳng định vai trò sống còn của việc căn chỉnh tiêu cự trong gia công laser.

2. Tại sao gương Molypden (Mo) và thấu kính Kẽm Selenua (ZnSe) lại được ưu tiên lựa chọn?

Ở bước sóng hồng ngoại xa $10{,}6,\mu\text{m}$ của laser $\text{CO}_2$, thủy tinh thông thường sẽ hấp thụ toàn bộ năng lượng và bị phá hủy. Gương $\text{Mo}$ có độ phản xạ $> 98%$ và chịu nhiệt cực tốt, trong khi tinh thể $\text{ZnSe}$ phủ màng $\text{Ag}$ có độ truyền qua gần $100%$ và hệ số suy hao $< 0{,}3%$, đảm bảo tia laser đi qua không bị biến dạng nhiệt.

3. Kết quả nghiên cứu trên gỗ có thể áp dụng cho các vật liệu khác như mica, da, kim loại không?

Quy luật biến thiên quang học dạng hình chuông của tiêu cự là đồng nhất cho mọi vật liệu. Tuy nhiên, đối với mica hay da, hệ số bốc cháy và nhiệt dung riêng khác nhau nên độ sâu tuyệt đối sẽ thay đổi. Riêng với kim loại, nguồn laser $\text{CO}_2$ $40\text{W}$ không thể cắt khắc trực tiếp do kim loại phản xạ mạnh bước sóng này và đòi hỏi mật độ công suất lớn hơn nhiều (hoặc phải dùng Fiber laser).

4. Làm thế nào để duy trì tuổi thọ cho ống phóng laser CO2 trong quá trình vận hành?

Theo kết quả nghiên cứu, ống phóng thủy tinh $40\text{W}$ cần được làm mát liên tục bằng nước tuần hoàn trong dải nhiệt độ $25^\circ\text{C} - 30^\circ\text{C}$. Tuyệt đối không vận hành khi không có nước làm mát và tránh hiện tượng sốc điện cực ngoài.

5. Hướng phát triển tiếp theo (Next Steps) của đề tài là gì?

Nhóm tác giả đề xuất tích hợp thêm hệ thống cảm biến quang học hoặc cảm biến điện dung để phát triển cơ cấu tự động điều chỉnh chiều cao đầu mỏ cắt (Auto-Focus Tracking) theo thời gian thực, giúp tự động bù sai lệch khi phôi gỗ bị cong vênh trong lúc gia công.

Kết luận (Conclusion)

Đề tài NCKH "Nghiên cứu thiết kế hệ quang tạo nguồn laser $\text{CO}_2$ sử dụng trong gia công cắt khắc" do TS. Tạ Thị Thúy Hương làm chủ nhiệm đã giải quyết xuất sắc bài toán tích hợp giữa Quang kỹ thuật và Cơ khí chính xác. Công trình không chỉ cung cấp một hệ thống lý thuyết quang học hoàn chỉnh cho nguồn phát $\text{CO}_2$ $40\text{W}$ mà còn kiểm chứng thành công thông qua sản phẩm máy khắc gỗ thực nghiệm với độ chính xác cao.

Kết quả này khẳng định năng lực nghiên cứu, làm chủ công nghệ cao của đội ngũ cán bộ giảng viên Đại học Hải Phòng, đóng góp thiết thực vào việc nâng cao chất lượng đào tạo và thúc đẩy ngành công nghiệp chế tạo máy cơ điện tử tự chủ tại Việt Nam.
