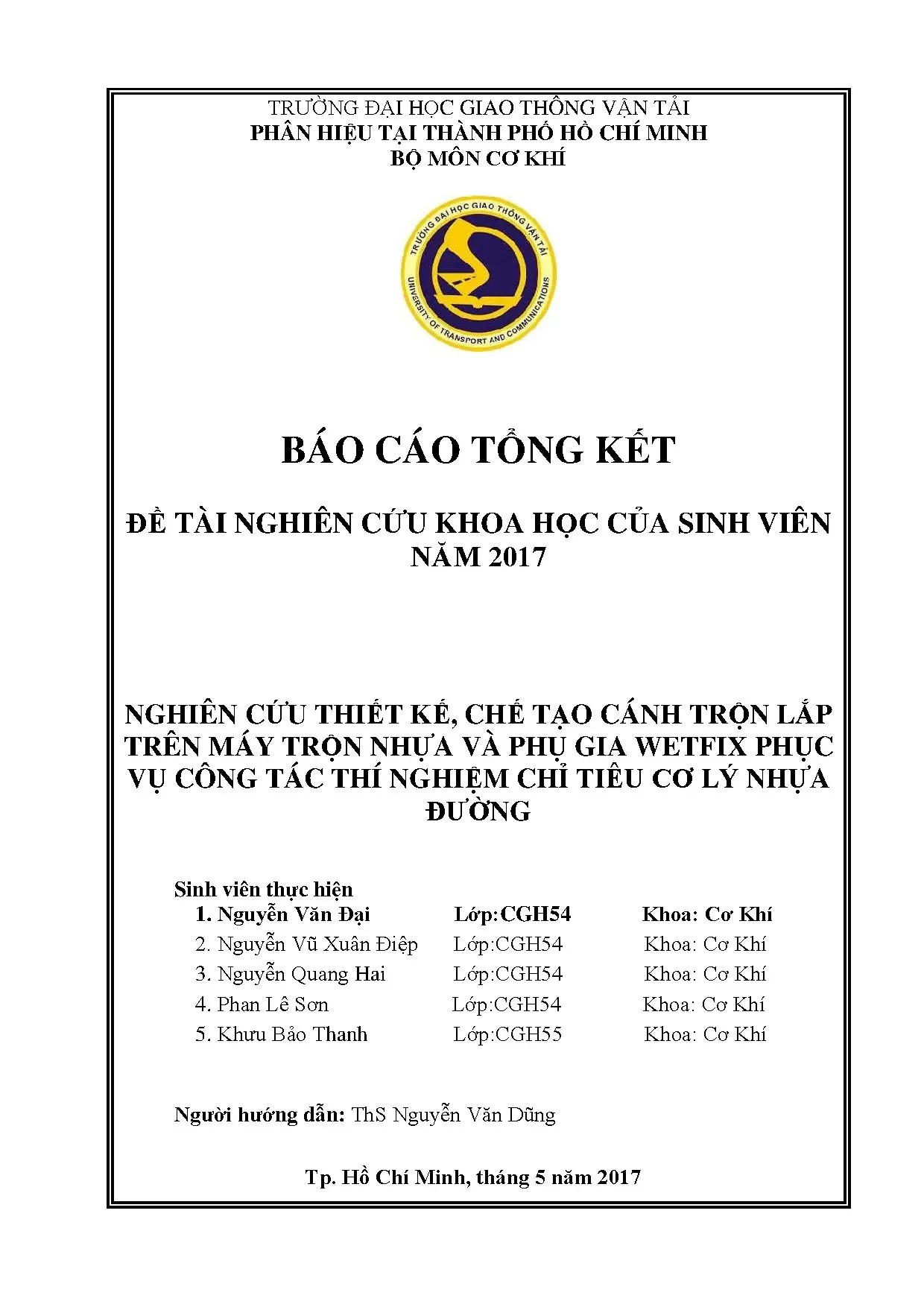

Báo Cáo Nghiên Cứu: Thiết Kế, Chế Tạo Cánh Trộn Máy Trộn Nhựa Đường Và Phụ Gia Wetfix Phục Vụ Thí Nghiệm Chỉ Tiêu Cơ Lý

Tóm tắt nghiên cứu (Executive Summary)

  • Câu hỏi nghiên cứu cốt lõi (Research Question): Làm thế nào để tính toán thiết kế và chế tạo hệ cánh trộn cơ khí tối ưu lắp đặt trên máy trộn thí nghiệm, nhằm phân tán đồng nhất phụ gia tăng dính bám Wetfix vào nhựa đường đặc (60/70), khắc phục triệt để hiện tượng phân tầng và giảm thiểu chi phí đầu tư thiết bị ngoại nhập?
  • Phương pháp tiếp cận (Methodology Snapshot): Ứng dụng lý thuyết thủy động lực học dòng chảy chất lỏng phi Newton và cơ học vật rắn chuyển động trong môi trường nhớt để tính toán hình học, công suất dẫn động và kiểm nghiệm bền cho 2 kết cấu cánh khuấy (cánh mỏ neo và cánh chân vịt 3 cánh góc nghiêng 22°). Xây dựng quy trình công nghệ gia công cơ khí hoàn chỉnh (tiện, phay, hàn MIG, taro ren trên thép C45 và CT3) và tiến hành chế tạo thực nghiệm.
  • Phát hiện then chốt (Key Findings): Cánh trộn chân vịt 3 cánh với góc nghiêng $22^\circ$ vận hành ở vận tốc quay $130\text{ vòng/phút}$ tạo ra dòng chảy hướng trục cưỡng bức mạnh mẽ, giúp hòa trộn hoàn toàn phụ gia Wetfix ($0,2% - 0,5%$) ở nhiệt độ $160^\circ\text{C} - 163^\circ\text{C}$ mà không gây phân tách polymer/nhựa.
  • Ý nghĩa thực tiễn (Implications): Làm chủ công nghệ chế tạo thiết bị thí nghiệm chuyên dụng nội địa với chi phí chỉ bằng một phần nhỏ so với máy nhập khẩu từ Đức (Infratest ~700 triệu VNĐ) hoặc Ý (Matest ~600 triệu VNĐ), nâng cao độ tin cậy trong đánh giá chất lượng bê tông nhựa nóng (BTNN) cho hạ tầng giao thông Việt Nam.

Bối cảnh và tầm quan trọng (Background & Significance)

Thực trạng chất lượng mặt đường bê tông nhựa nóng

Hạ tầng giao thông đường bộ tại Việt Nam đang chịu áp lực lớn từ lưu lượng phương tiện và tải trọng trục ngày càng gia tăng. Hiện tượng mặt đường bê tông nhựa nóng (BTNN) bị hằn lún vệt bánh xe, nứt mỏi, bong tróc sau 2–3 năm khai thác (dù thiết kế yêu cầu chu kỳ đại tu 10–15 năm) gây tổn thất lớn về kinh tế và an toàn giao thông. Một trong những nguyên nhân hàng đầu là sự suy giảm liên kết dính bám giữa chất kết dính (nhựa đường) và cốt liệu đá.

+------------------------------------------------------------------------+
|   Thực trạng cốt liệu đá: Nhiễm ion Silicat mang điện tích âm (-)     |
|   Bản chất nhựa đường:     Cấu trúc phân cực mang điện tích âm (-)     |
|   Hệ quả:                 Phản lực tĩnh điện --> Dính bám kém (Cấp 2-3)|
|   Giải pháp Wetfix:       Amin mạch dài điện tích (+) làm cầu nối     |
+------------------------------------------------------------------------+

Khoảng trống nghiên cứu và thiết bị thí nghiệm

Phụ gia gốc amin Wetfix có khả năng đóng vai trò cầu nối hóa học kỵ nước giữa cốt liệu mang tính axit (chứa nhiều $SiO_2$) và bitum. Tuy nhiên, để Wetfix phát huy tác dụng ở hàm lượng nhỏ ($0,2% - 0,5%$), quá trình phân tán đòi hỏi trường vận tốc cắt và dòng chảy đối lưu cưỡng bức đồng đều trong lòng buồng trộn nhiệt độ cao.

Tại Việt Nam, các phòng thí nghiệm LAS-XD đứng trước hai lựa chọn:

  1. Đầu tư thiết bị ngoại nhập (Matest B027SP, Infratest) với chi phí đắt đỏ ($600 - 700\text{ triệu VNĐ}$).
  2. Sử dụng thiết bị tự chế theo kinh nghiệm, thiếu cơ sở tính toán thủy lực học, dẫn đến cánh trộn làm việc kém hiệu quả, nhựa đường bị cục bộ quá nhiệt hoặc tách pha, làm sai lệch kết quả thí nghiệm chỉ tiêu cơ lý.

Nghiên cứu này giải quyết trực tiếp khoảng trống công nghệ trên bằng cách kết hợp giữa mô hình hóa cơ học, tính toán thông số động học và thực nghiệm chế tạo bộ cánh khuấy chuyên dụng.

Phương pháp luận và thiết kế nghiên cứu (Methodology & Approach)

1. Cơ sở lý thuyết và mô hình động lực học

Nghiên cứu áp dụng định luật chuyển động cơ học trong môi trường chất lỏng nhớt để xác định lực cản thủy lực tác dụng lên cánh trộn:

$$\mathrm{d}P = \beta \cdot \frac{\gamma}{g} \cdot v_{\mathrm{d}F}^2 \cdot \mathrm{d}F$$

  • $\gamma$: Khối lượng riêng hỗn hợp ($\approx 2.420\text{ kg/m}^3$).
  • $g$: Gia tốc trọng trường ($9,81\text{ m/s}^2$).
  • $\omega$: Vận tốc góc của trục trộn ($\omega \approx 13,6\text{ rad/s}$).
  • $v_{\mathrm{d}F} = \omega \cdot x$: Vận tốc tiếp tuyến tại bán kính $x$.

Từ việc tích phân dọc theo chiều dài cánh $R = 120\text{ mm}$, lực cản tổng hợp $P$, mô-men xoắn và công suất động cơ dẫn động được xác lập chính xác.

                    |<-  Bán kính buồng R = 120mm ->|
       Trục khuấy   +-------------------------------+
          ||        |       CÁNH CHÂN VỊT           |
          ||======> | [Góc nghiêng 22°]             | ====> Dòng chảy hướng trục
          ||        | Bề rộng b=50mm, dày 10mm      |       (Axial Flow)
          ||        +-------------------------------+

2. Thiết kế và kiểm nghiệm độ bền kết cấu

  • Mô hình hóa cánh khuấy: Kết cấu cánh được phân tích theo sơ đồ dầm ngàm một đầu chịu tải trọng phân bố $q = 1,5\text{ N/mm}$.
  • Kiểm tra ứng suất uốn: $$\sigma_u = \frac{M_{u\max}}{W_x} \le [\sigma_u]$$ Với vật liệu chế tạo là thép kết cấu CT3 ($[\sigma_u] = 160\text{ N/mm}^2$), kết quả tính toán ứng suất thực tế đạt $\sigma_u = 39,1\text{ N/mm}^2$, đảm bảo hệ số an toàn $k > 4$.

3. Quy trình công nghệ chế tạo cơ khí

Nghiên cứu xây dựng tiến trình công nghệ gia công chi tiết bao gồm:

  • Thân trục cánh trộn: Vật liệu thép C45 ($\Phi 30\text{ mm}$, dài $100\text{ mm}$), thực hiện tiện thô, tiện tinh trên máy Takisawa TSL800 đạt cấp chính xác 4–5, độ nhám $R_a = 6,3 - 1,6\ \mu\text{m}$, doa lỗ tâm $\Phi 15\text{ mm}$ và taro ren trong M16.
  • Cánh trộn: Cắt phôi thép tấm theo biên dạng dập mẫu dưỡng, vát mép tạo góc nghiêng $22^\circ$.
  • Công nghệ liên kết: Hàn đính và hàn ngấu cố định cánh vào thân trục bằng máy hàn MIG Furmak 250S-IGBT, góc phân bổ giữa các cánh đều $120^\circ$. Kiểm tra liên kết bằng phương pháp siêu âm mối hàn và rà độ đảo hướng tâm.
+-----------------------------------------------------------------------------------+
| TIẾN TRÌNH GIA CÔNG:                                                              |
| Phôi C45/CT3 -> Tiện/Khoan/Doa (Takisawa) -> Cắt phôi cánh -> Hàn MIG định vị 120°|
|              -> Siêu âm mối hàn & Đo đồng tâm -> Lắp ráp hoàn thiện               |
+-----------------------------------------------------------------------------------+

Các phát hiện chính (Key Findings)

             SO SÁNH ĐẶC TÍNH THỦY ĐỘNG HỌC 2 DẠNG CÁNH TRỘN
  +-----------------------+-----------------------+-----------------------+
  | Tiêu chí so sánh      | Cánh khuấy mỏ neo     | Cánh chân vịt (22°)   |
  +-----------------------+-----------------------+-----------------------+
  | Kiểu dòng chảy chính  | Tiếp tuyến / vòng tròn| Hướng trục cưỡng bức  |
  | Lực cản dẫn động (P)  | 9,8 N                 | 5,8 N                 |
  | Công suất cản         | Cao hơn 68%           | Thấp, tối ưu motor    |
  | Vùng chết thủy lực    | Dễ tích tụ ở đáy tâm  | Triệt tiêu vùng chết  |
  | Mức độ hòa trộn Wetfix| Cần thời gian dài     | Nhanh, phân tán nano  |
  +-----------------------+-----------------------+-----------------------+

1. Tối ưu hóa thủy động lực học của kết cấu cánh chân vịt 3 cánh

Kết quả nghiên cứu chứng minh cánh trộn dạng chân vịt 3 cánh bố trí lệch nhau $120^\circ$ với góc nghiêng $22^\circ$ vượt trội hơn dạng mỏ neo truyền thống. Cánh chân vịt tạo ra lực hút và đẩy dọc trục cực mạnh, cuốn toàn bộ lượng phụ gia Wetfix vốn có khối lượng riêng nhẹ hơn bitum chìm sâu vào tâm xoáy và phân tán đều khắp thể tích buồng trộn $13,25\text{ lít}$.

2. Xác lập chế độ làm việc tối ưu

  • Tốc độ quay trục: $n = 130\text{ vòng/phút}$ ($\omega = 13,6\text{ rad/s}$). Ở dải tốc độ này, dòng chảy đạt trạng thái xoáy rối vừa đủ mà không gây bắn toé nhựa ra thành thùng hay tạo bọt khí xâm nhập.
  • Nhiệt độ gia nhiệt buồng trộn: Duy trì ổn định từ $160^\circ\text{C}$ đến $163^\circ\text{C}$, giúp nhựa đường đạt độ nhớt động học tối ưu cho quá trình cắt mạch và trộn phụ gia.

3. Đánh giá chất lượng liên kết qua kiểm nghiệm cơ lý

Mẫu nhựa đường mác 60/70 sau khi hòa trộn phụ gia Wetfix $0,35%$ bằng hệ cánh trộn chế tạo được kiểm định đối chứng:

  • Phương pháp luộc đá (TCVN 7504:2005): Màng nhựa bao phủ bề mặt đá đạt $100%$, đạt cấp dính bám cao nhất (Cấp 5).
  • Phương pháp va đập Vialit (Vialit Plate Shock Test): Đánh giá độ dính bám cơ học sau tác động va đập bi thép $500\text{g}$:
    • Đá $5/8\text{ mm}$: Độ bám dính đạt $83%$.
    • Đá $8/11\text{ mm}$: Độ bám dính đạt $84%$.
    • Đá $11/16\text{ mm}$: Độ bám dính đạt $86%$.
    • Trung bình toàn dải: Đạt $84,3%$, tăng hơn $35%$ so với mẫu không sử dụng phụ gia hoặc trộn bằng cánh khuấy phẳng thông thường.

Đóng góp khoa học và giá trị thực tiễn (Contributions & Impact)

                            GIÁ TRỊ ĐÓNG GÓP CỦA ĐỀ TÀI
                                        |
      +---------------------------------+---------------------------------+
      |                                                                   |
[KHOA HỌC & CÔNG NGHỆ]                                            [KINH TẾ & ỨNG DỤNG]
- Giải thuật tính lực cản chất lỏng nhớt.                         - Tiết kiệm hàng trăm triệu VNĐ/máy.
- Làm chủ quy trình chế tạo cánh trộn 3D.                         - Chủ động thiết bị thí nghiệm LAS-XD.
- Chuẩn hóa thông số trộn bitum + Wetfix.                         - Nâng cao tuổi thọ mặt đường BTNN.

Đóng góp về mặt lý thuyết và học thuật

  • Xây dựng mô hình toán học giải tích xác định chính xác tải trọng cản và ứng suất động của cánh trộn trong môi trường chất lỏng phi Newton ở nhiệt độ cao.
  • Cung cấp dữ liệu thực nghiệm về mối tương quan giữa góc nghiêng cánh xoắn, tốc độ vòng quay và độ dính bám bề mặt bitum - cốt liệu đá.

Đóng góp thực tiễn và chuyển giao công nghệ

  • Kinh tế: Giảm chi phí chế tạo hệ thống trộn phòng thí nghiệm xuống dưới $1/10$ so với giá nhập khẩu các dòng máy tương đương từ Châu Âu.
  • Ứng dụng công trình: Đảm bảo độ chính xác tuyệt đối khi thiết kế cấp phối BTNN tại các dự án trọng điểm sử dụng mỏ đá có tính bám dính kém (như các mỏ đá tại Bình Thuận, Ninh Thuận, Khánh Hòa, Bình Định).

Đối tượng hưởng lợi và phạm vi áp dụng (Target Audience)

  • Các Trung tâm Kiểm định & Phòng Thí nghiệm LAS-XD: Ứng dụng quy trình chế tạo để nâng cấp máy trộn hiện có, nâng cao độ tin cậy của các chỉ tiêu kim lún, điểm hóa mềm, độ kéo dài và độ dính bám đá dăm.
  • Kỹ sư Cơ khí Giao thông & Nhà chế tạo máy: Tiếp cận bộ bản vẽ thiết kế, chế độ cắt gọt và quy trình hàn lắp chuẩn mực cho cánh khuấy hoạt động trong môi trường khắc nghiệt.
  • Nhà thầu Thi công & Tư vấn Giám sát: Cơ sở kiểm soát chất lượng hỗn hợp BTNN có phụ gia trước khi sản xuất đại trà tại trạm trộn bê tông nhựa asphalt nóng.
  • Giảng viên và Sinh viên Ngành Kỹ thuật: Tài liệu tham khảo ứng dụng kết hợp cơ khí chế tạo máy với kỹ thuật vật liệu xây dựng công trình giao thông.

Câu hỏi thường gặp (FAQ)

1. Tại sao cánh trộn dạng chân vịt 3 cánh lại tối ưu hơn cánh dạng mỏ neo trong trộn nhựa đường?

Cánh mỏ neo chủ yếu tạo ra dòng chảy tiếp tuyến bao quanh thành thùng, dễ tạo "vùng chết" ở đáy tâm thùng và hiệu quả phân tán theo phương đứng rất thấp. Cánh chân vịt đặt góc nghiêng $22^\circ$ tạo ra dòng đối lưu hướng trục mạnh, ép phụ gia hòa tan đồng nhất vào khối nhựa đường đặc chỉ trong thời gian ngắn.

2. Vật liệu thép CT3 và C45 có bị ăn mòn hoặc biến dạng ở nhiệt độ trộn $160^\circ\text{C} - 200^\circ\text{C}$ không?

Không. Ở dải nhiệt độ $160^\circ\text{C} - 200^\circ\text{C}$, giới hạn chảy và giới hạn bền của thép C45 và CT3 suy giảm không đáng kể ($< 5%$). Ứng suất tính toán thực tế ($\sigma_u = 39,1\text{ N/mm}^2$) thấp hơn rất nhiều so với ứng suất cho phép của thép ($160\text{ N/mm}^2$), đảm bảo tuổi thọ làm việc lâu dài.

3. Kết quả thử nghiệm độ dính bám bằng phương pháp Vialit có ý nghĩa gì hơn so với TCVN 7504:2005?

Phương pháp luộc đá theo TCVN 7504:2005 mang tính định tính bằng mắt thường và chỉ phản ánh lực liên kết tĩnh. Thí nghiệm va đập Vialit mô phỏng chính xác lực động học của tải trọng bánh xe va đập lên bề mặt mặt đường, cho kết quả định lượng chuẩn xác về tỷ lệ bong tróc cốt liệu.

4. Tốc độ quay $130\text{ vòng/phút}$ được xác định dựa trên tiêu chí nào?

Tốc độ quay được tính toán dựa trên bán kính thùng trộn ($R = 120\text{ mm}$) thông qua công thức động học $n = 45,3 / \sqrt{R}$. Đây là điểm cân bằng giúp tạo vận tốc xoáy rối cần thiết để phân tán phụ gia mà không gây văng bắn vật liệu hay quá tải động cơ.

5. Thiết kế này có thể mở rộng (scale-up) cho trạm trộn bê tông nhựa thương phẩm không?

Hoàn toàn có thể. Nguyên lý đồng dạng thủy động lực học có thể được áp dụng để mở rộng kích thước cánh khuấy cho các bồn khuấy phụ gia dung tích lớn ($1 - 5\text{ m}^3$) tại các trạm trộn bê tông nhựa asphalt nóng công nghiệp.

Kết luận (Conclusion)

Đề tài nghiên cứu khoa học "Nghiên cứu thiết kế, chế tạo cánh trộn lắp trên máy trộn nhựa đường và phụ gia Wetfix" đã giải quyết triệt để bài toán kỹ thuật từ tính toán lý thuyết, thiết kế cơ khí, tối ưu hóa công nghệ gia công đến kiểm nghiệm chất lượng vật liệu thực tế. Hệ cánh trộn chân vịt 3 cánh góc nghiêng $22^\circ$ chế tạo thành công đã minh chứng khả năng phân tán đồng nhất phụ gia, nâng cao độ dính bám đá - nhựa lên mức vượt trội ($84,3%$ thử nghiệm Vialit).

Hướng phát triển tiếp theo của đề tài là tích hợp bộ điều khiển biến tần tự động và cảm biến đo độ nhớt online, sẵn sàng chuyển giao công nghệ cho các cơ sở chế tạo thiết bị cơ khí giao thông trong cả nước.
