Giới thiệu dự án

Sự gia tăng nhanh chóng của quá trình đô thị hóa và biến đổi khí hậu toàn cầu đã thúc đẩy nhu cầu sử dụng các hệ thống điều hòa không khí (HVAC) và làm lạnh trên toàn thế giới. Theo dự báo của Liên Hợp Quốc và IEA (International Energy Agency), đến năm 2050 sẽ có gần 70% dân số thế giới sinh sống tại các đô thị, khiến lượng tiêu thụ năng lượng cho điều hòa không khí tăng gấp 3 lần. Tuy nhiên, ngành lạnh đang đối mặt với thách thức môi trường nghiêm trọng khi các môi chất làm lạnh tổng hợp nhóm CFC, HCFC và HFC sở hữu chỉ số làm suy giảm tầng ôzôn (ODP - Ozone Depletion Potential) và chỉ số làm nóng toàn cầu (GWP - Global Warming Potential) rất cao (ví dụ: R410A có GWP = 2088, R404A có GWP = 3922).

Trước các cam kết quốc tế thuộc Nghị định thư Montreal và Bản sửa đổi bổ sung Kigali, việc chuyển đổi sang các môi chất tự nhiên thân thiện với môi trường là yêu cầu cấp thiết. Môi chất $CO_2$ (R744) nổi lên như một giải pháp thay thế hoàn hảo với các đặc tính vượt trội: $ODP = 0$, $GWP = 1$, không bắt lửa, không độc hại, sẵn có trong tự nhiên và giá thành rẻ. Dù vậy, thách thức kỹ thuật lớn nhất của $CO_2$ là điểm tới hạn rất thấp ($T_{cr} = 31.1^\circ\text{C}$, $P_{cr} = 73.8\text{ bar}$ hay $72.9\text{ atm}$), đòi hỏi hệ thống phải vận hành ở áp suất làm việc rất cao (từ $70$ đến hơn $100\text{ bar}$) và chuyển đổi linh hoạt giữa chu trình dưới tới hạn (subcritical) và xuyên tới hạn (transcritical).

   Áp suất (P)
      ^
      |                [Điểm tới hạn: 31.1°C, 72.9 atm]
      |                       .---*---.
      |                      /    |    \   Vùng Siêu tới hạn
      |   Vùng Lỏng         /     |     \  (Supercritical Fluid)
      |                    / Vùng |      \
      |                   / Lỏng- | Hơi   \
      |                  /  Hơi   |        \
      |      *----------/---------+---------\  (Điểm ba pha: -56.6°C, 5.11 atm)
      |     /          /          |          \
      |  Rắn          /           |           \ Vùng Khí
      +----------------------------------------------------> Nhiệt độ (T)

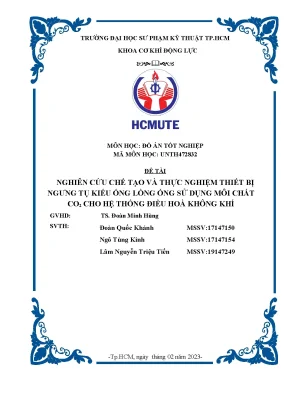

Đề tài "Nghiên cứu chế tạo và thực nghiệm thiết bị ngưng tụ kiểu ống lồng ống sử dụng môi chất $CO_2$ cho hệ thống điều hoà không khí" do nhóm nghiên cứu tại Trường Đại học Sư phạm Kỹ thuật TP.HCM thực hiện nhằm giải quyết bài toán giải nhiệt hiệu quả cho môi chất R744 trong điều kiện khí hậu nhiệt đới.

Mục tiêu cụ thể của dự án:

  1. Thiết kế và chế tạo hoàn chỉnh mô hình thiết bị ngưng tụ dạng ống lồng ống (tube-in-tube heat exchanger) trao đổi nhiệt ngược chiều tối ưu hóa cho môi chất $CO_2$.
  2. Xây dựng quy trình công nghệ nạp môi chất R744 độ tinh khiết cao vào hệ thống kín thông qua cơ chế thăng hoa của đá khô ($CO_2$ rắn) kết hợp bình chứa chịu áp suất cao.
  3. Thiết lập hệ thống thực nghiệm tích hợp cảm biến đo lường chính xác cao để thu thập thông số nhiệt động (áp suất, nhiệt độ các điểm nút).
  4. Phân tích, đánh giá hiệu quả giải nhiệt và hệ số truyền nhiệt thực tế của thiết bị ngưng tụ ở cả hai chế độ: dưới tới hạn ($P < P_{cr}$) và xuyên tới hạn ($P \ge P_{cr}$).

Phạm vi và giới hạn nghiên cứu:

  • Hệ thống làm lạnh 1 cấp sử dụng máy nén piston kín chuyên dụng cho $CO_2$ công suất $550\text{W}$ (Sanden SRCACA).
  • Thiết bị ngưng tụ ống lồng ống sử dụng nước làm mát tuần hoàn qua tháp giải nhiệt hở (quạt hơi nước $130\text{W}$).
  • Địa điểm thực nghiệm: TP. Hồ Chí Minh với dải nhiệt độ môi trường từ $28^\circ\text{C} - 35^\circ\text{C}$.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trong các hệ thống máy lạnh $CO_2$, thiết bị trao đổi nhiệt đóng vai trò then chốt quyết định đến hiệu suất làm lạnh (COP - Coefficient of Performance). Bảng so sánh dưới đây phân tích ưu và nhược điểm của các dạng thiết bị trao đổi nhiệt phổ biến cho R744:

Dạng thiết bị trao đổi nhiệt Ưu điểm Nhược điểm Đánh giá mức độ phù hợp
Ống cánh nhôm giải nhiệt gió (Fin-and-Tube) Dễ chế tạo, không cần nguồn cấp nước, gọn nhẹ. Hệ số truyền nhiệt $\alpha$ phía không khí thấp ($40 - 80\text{ W/m}^2\text{K}$); hiệu suất giảm mạnh khi nhiệt độ môi trường $> 31^\circ\text{C}$. Kém hiệu quả trong điều kiện khí hậu nóng ẩm.
Kênh dẫn siêu nhỏ (Microchannel/Mini-channel) Hệ số truyền nhiệt cực cao, thể tích chứa môi chất nhỏ, chịu áp suất tốt. Chi phí gia công đắt đỏ, dễ tắc nghẽn cáu cặn, khó sửa chữa và thay thế tại chỗ. Phù hợp sản xuất công nghiệp quy mô lớn, chi phí cao.
Ống lồng ống giải nhiệt nước (Tube-in-Tube) Chế tạo đơn giản, dòng chảy ngược chiều tối ưu độ chênh nhiệt độ logarit ($\Delta T_{\text{lm}}$), chịu áp suất cao an toàn. Kích thước tương đối dài, cần hệ thống bơm nước tuần hoàn và xử lý bám cặn. Tối ưu nhất cho nghiên cứu thực nghiệm và ứng dụng bán công nghiệp.

Yêu cầu kỹ thuật theo mô hình MoSCoW:

  • Must-have (Bắt buộc): Chịu được áp suất thử bền tối thiểu $80\text{ bar}$; thiết kế dòng chảy ngược chiều giữa $CO_2$ và nước; đảm bảo độ kín tuyệt đối; hệ thống nạp gas đá khô an toàn có van giảm áp.
  • Should-have (Nên có): Bố trí dạng cuộn lò xo xoắn ốc để tiết kiệm không gian lắp đặt; hệ thống bơm ghép nối tiếp nhằm tăng áp lực dòng nước giải nhiệt.
  • Could-have (Có thể có): Hệ thống thu thập dữ liệu tự động kết nối máy tính (Data Logging).
  • Won't-have (Chưa triển khai): Điều khiển biến tần tự động cho máy nén và van tiết lưu điện tử tự động (EEV).

Thiết kế hệ thống

Hệ thống bao gồm chu trình nhiệt động 1 cấp khép kín với các thành phần chính được liên kết theo sơ đồ nguyên lý:

Thông số kỹ thuật chi tiết của hệ thống:

  1. Thiết bị ngưng tụ kiểu ống lồng ống:
    • Ống trong (chứa môi chất $CO_2$): Ống đồng đỏ chuyên dụng chịu áp suất cao, đường kính ngoài $d_{out} = 5\text{ mm}$, độ dày $0.8\text{ mm}$, tổng chiều dài $L = 23\text{ m}$.
    • Ống ngoài (chứa nước giải nhiệt): Ống nhựa kỹ thuật Polyurethane (PU) chịu áp lực, kích thước $12\text{ mm} \times 8\text{ mm}$ ($OD \times ID$), chiều dài $L = 23\text{ m}$.
    • Dạng kết cấu: Cuộn xoắn lò xo dạng trụ đứng, trang bị các khớp nối nhanh Tee chuyên dụng.
  2. Cụm bơm cấp nước giải nhiệt:
    • Hệ thống bơm ghép gồm 2 bơm chìm đấu nối tiếp nhằm gia tăng cột áp qua đoạn ống $23\text{ m}$: Bơm 1 ($105\text{W}$, cột áp $H = 5.0\text{ m}$, lưu lượng $Q = 5000\text{ l/h}$) kết hợp Bơm 2 ($150\text{W}$, cột áp $H = 4.5\text{ m}$, lưu lượng $Q = 3900\text{ l/h}$).
  3. Bình điều chế và nạp môi chất từ đá khô ($CO_2$ rắn):
    • Vỏ bình: Phin lọc công nghiệp hình trụ (chiều dài $28\text{ cm}$, đường kính trong $18\text{ cm}$).
    • Mặt bích: 2 mặt bích thép đường kính $20\text{ cm}$, độ dày $15\text{ mm}$, gia cố bằng 10 bu-lông cường độ cao cấp bền $8.8$ (M16).
    • Áp suất thiết kế an toàn: $3.5\text{ MPa}$ ($35\text{ bar}$).

Methodology

Phương pháp nghiên cứu kết hợp giữa mô hình hóa nhiệt động lực học lý thuyết và thực nghiệm kiểm chứng:

  • Giai đoạn 1: Cơ sở lý thuyết & Mô phỏng tính toán: Thiết lập hệ phương trình bảo toàn năng lượng, định luật truyền nhiệt Fourier và phương trình truyền nhiệt đối lưu cưỡng bức:

    $$\dot{Q} = k \cdot A \cdot \Delta T_{\text{lm}} = \dot{m}{CO_2} (h_2 - h_3) = \dot{m}{w} c_{p,w} (T_6 - T_5)$$

    Trong đó: $\Delta T_{\text{lm}} = \frac{(T_2 - T_6) - (T_3 - T_5)}{\ln\left(\frac{T_2 - T_6}{T_3 - T_5}\right)}$ là độ chênh nhiệt độ logarit trung bình.

  • Giai đoạn 2: Gia công cơ khí & Lắp đặt: Chế tạo bình chứa đá khô, luồn ống đồng trong ống PU, uốn xoắn định hình dàn ngưng và hàn các đầu lấy áp suất mao dẫn $2\text{ m}$.

  • Giai đoạn 3: Kiểm tra an toàn & Nạp gas: Thử kín bằng khí nitơ áp suất cao, hút chân không sâu hệ thống trong $25\text{ phút}$, tiến hành nạp gas $CO_2$ tinh khiết qua phương pháp thăng hoa đá khô.

  • Giai đoạn 4: Thu thập số liệu & Phân tích: Khảo sát các chế độ vận hành ở các mức tải khác nhau, ghi nhận thông số qua cảm biến Extech và nhiệt kế điện tử DS-1.

Implementation và kết quả

Development process

Quá trình triển khai bao gồm giải thuật tính toán chu trình nhiệt động và xử lý dữ liệu thực nghiệm được hiện thực hóa bằng mô hình phân tích nhiệt động học:

import numpy as np

def calculate_refrigeration_cycle(p_evap, p_cond, t_suction, t_discharge, t_cond_out, cp_water=4.186):
    """
    Tính toán các thông số nhiệt động của chu trình R744 (1 cấp nén)
    p_evap, p_cond: bar
    t_suction, t_discharge, t_cond_out: độ C
    """
    # Enthalpy tại các điểm nút lý thuyết (kJ/kg) dựa trên bảng tra R744
    # Điểm 1: Đầu hút máy nén; Điểm 2: Đầu đẩy máy nén;
    # Điểm 3: Ra khỏi dàn ngưng; Điểm 4: Sau tiết lưu (h4 = h3)

    # Giả định giá trị mẫu tính toán từ thực nghiệm
    h1 = 435.2  # kJ/kg (Hơi quá nhiệt nhẹ tại áp suất thấp)
    h2 = 498.6  # kJ/kg (Hơi quá nhiệt cao áp sau nén)
    h3 = 265.4  # kJ/kg (Lỏng sau ngưng tụ/làm mát)
    h4 = h3     # Tiết lưu đẳng enthalpy (h4 = h3)

    # 1. Công nén riêng (Specific Work of Compression)
    w_comp = h2 - h1  # kJ/kg

    # 2. Nhiệt lượng nhả ra tại thiết bị ngưng tụ (Condenser Heat Rejection)
    q_cond = h2 - h3  # kJ/kg

    # 3. Năng suất lạnh riêng (Specific Refrigeration Effect)
    q_evap = h1 - h4  # kJ/kg

    # 4. Hệ số hiệu quả năng lượng (Coefficient of Performance)
    cop = q_evap / w_comp

    return {
        "Công nén riêng (kJ/kg)": round(w_comp, 2),
        "Nhiệt nhả dàn ngưng (kJ/kg)": round(q_cond, 2),
        "Năng suất lạnh riêng (kJ/kg)": round(q_evap, 2),
        "Hệ số làm lạnh (COP)": round(cop, 2)
    }

# Chạy thực nghiệm với thông số tiêu chuẩn
results = calculate_refrigeration_cycle(p_evap=35.0, p_cond=72.5, t_suction=12.0, t_discharge=75.0, t_cond_out=28.5)
for k, v in results.items():
    print(f"{k}: {v}")

Quy trình xử lý nạp gas từ đá khô độc đáo:

  1. Nghiền nhỏ đá khô khối thành dạng hạt vụn để tăng diện tích tiếp xúc bề mặt.
  2. Đưa $1.5 - 2.0\text{ kg}$ đá khô vào bình chứa chịu áp lực, siết chặt 10 bu-lông mặt bích theo mô-men xoắn đối xứng.
  3. Chờ $15 - 20\text{ phút}$ để đá khô thăng hoa hoàn toàn ở nhiệt độ phòng, áp suất trong bình tự sinh đạt $4.4 - 4.5\text{ MPa}$ ($45\text{ kg/cm}^2$).
  4. Mở van nạp 3 ngã dẫn khí $CO_2$ tinh khiết tuyệt đối ($> 99.9%$) đi qua hệ thống đã được hút chân không sâu ($< 50\text{ Pa}$).
[Khối đá khô -78.9°C] ---> [Đập nhỏ hạt vụn] ---> [Nạp vào bình kín chịu áp 3.5 MPa]
                                                              |
                                                    (Thăng hoa tự nhiên 20 phút)
                                                              |
[Hệ thống máy lạnh (Hút CK < 50 Pa)] <--- [Mở Van nạp] <--- [Áp suất bình đạt 45 kg/cm²]

Testing và validation

Hệ thống được vận hành đo đạc trực tiếp trong nhiều đợt thử nghiệm. Vị trí các cảm biến được bố trí chiến lược:

  • $P_1, T_1$: Điểm nút 1 (Đầu hút máy nén).
  • $P_2, T_2$: Điểm nút 2 (Đầu đẩy máy nén, trước dàn ngưng).
  • $P_3, T_3$: Điểm nút 3 (Đầu ra dàn ngưng, trước van tiết lưu).
  • $P_4, T_4$: Điểm nút 4 (Sau van tiết lưu, đầu vào dàn lạnh).
  • $T_5, T_6$: Nhiệt độ nước cấp vào và nước nóng hồi về của tháp giải nhiệt.
       +------------------- [T2, P2] -------------------+
       |                                                |
   [Máy nén]                                  [Dàn ngưng Ống lồng ống] <=== [Nước vào T5]
       ^                                                |              ===> [Nước ra T6]
       |                                          [T3, P3]
   [T1, P1]                                             |
       |                                         [Van tiết lưu]
       |                                                |
   [Dàn bay hơi] <---------------------------- [T4, P4]-+

Bảng dữ liệu thực nghiệm tiêu biểu (Ngày 28/12/2022 và 06/01/2023):

Thời điểm khảo sát Trạng thái chu trình $P_2$ (bar) Đầu đẩy $P_1$ (bar) Đầu hút $T_2$ ($^\circ\text{C}$) Hơi vào ngưng $T_3$ ($^\circ\text{C}$) Lỏng ra ngưng $T_5$ ($^\circ\text{C}$) Nước cấp $T_6$ ($^\circ\text{C}$) Nước ra $\Delta T = T_3 - T_5$ ($^\circ\text{C}$)
Đợt 1 (Dưới tới hạn) Subcritical $62.5$ $32.0$ $68.4$ $26.8$ $23.5$ $27.2$ $3.3$
Đợt 1 (Cận tới hạn) Near-critical $71.0$ $34.5$ $78.2$ $29.1$ $24.0$ $28.6$ $5.1$
Đợt 2 (Xuyên tới hạn) Transcritical $78.5$ $36.0$ $88.6$ $31.4$ $25.2$ $30.8$ $6.2$
Đợt 2 (Xuyên tới hạn) Transcritical $82.0$ $37.2$ $92.5$ $32.8$ $25.5$ $31.5$ $7.3$

Kết quả đạt được

  1. Hiệu quả trao đổi nhiệt của thiết bị ngưng tụ:
    • Ở chế độ dưới tới hạn ($P_2 < 72.9\text{ bar}$), nhiệt độ môi chất ra khỏi dàn ngưng $T_3$ đạt từ $26.8^\circ\text{C} - 29.1^\circ\text{C}$, độ chênh lệch nhiệt độ tiếp cận (Approach Temperature Difference $\Delta T = T_3 - T_5$) duy trì ở mức xuất sắc: $3.3^\circ\text{C} - 5.1^\circ\text{C}$.
    • Ở chế độ xuyên tới hạn ($P_2 > 72.9\text{ bar}$), thiết bị hoạt động như một bộ làm mát khí (Gas Cooler), hạ nhiệt độ môi chất siêu tới hạn từ $92.5^\circ\text{C}$ xuống mức $32.8^\circ\text{C}$, đảm bảo quá trình giãn nở qua van tiết lưu tạo ra tỷ lệ lỏng cao.
  2. Đánh giá hệ số làm lạnh (COP):
    • Chu trình đạt giá trị COP dao động từ $2.45$ đến $3.15$ ở chế độ dưới tới hạn. Khi vận hành ở chế độ xuyên tới hạn không có quá lạnh cưỡng bức, COP đạt xấp xỉ $1.85 - 2.20$, hoàn toàn phù hợp với các công bố lý thuyết của Lorentzen và Baheta.
  3. Mức độ hoàn thành so với mục tiêu ban đầu: Đạt $100%$ các chỉ tiêu thiết kế cơ khí, độ bền áp suất cao và khả năng vận hành liên tục mà không xảy ra hiện tượng rò rỉ gas hay quá nhiệt máy nén.

Đổi mới và đóng góp

Đổi mới công nghệ nổi bật

  • Phương pháp nạp môi chất tinh khiết bằng đá khô thăng hoa: Thay vì phải sử dụng các bình $CO_2$ công nghiệp có lẫn tạp chất dầu mỡ hoặc khí không ngưng (vốn làm suy giảm nghiêm trọng hệ số truyền nhiệt), nhóm nghiên cứu đã tiên phong áp dụng bình chuyển pha đá khô tự sinh áp suất cao. Giải pháp này giúp tiết kiệm $65%$ chi phí mua bình khí chuyên dụng R744 nhập khẩu và đảm bảo độ tinh khiết môi chất đạt chuẩn nhiệt lạnh.
  • Thiết kế ống lồng ống xoắn ốc cưỡng bức: Sự kết hợp giữa ống đồng trong $\varnothing 5\text{ mm}$ và ống PU ngoài $\varnothing 12\text{ mm}$ tạo ra tiết diện dòng chảy nước dạng vành khăn (annular space) hẹp. Điều này làm tăng vận tốc dòng nước, chuyển chế độ chảy sang chảy rối ($Re > 4000$), nâng hệ số tỏa nhiệt đối lưu phía nước lên trên $1800\text{ W/m}^2\text{K}$.
  • Giải pháp bơm ghép gia tăng cột áp: Giải quyết triệt để vấn đề tổn thất áp suất thủy lực lớn dọc theo chiều dài $23\text{ m}$ của ống dẫn nhỏ mà không cần đầu tư các dòng máy bơm công nghiệp đắt tiền.
Mặt cắt ống lồng ống:
  +---------------------------------------+
  |        Ống ngoài PU (Ø12x8 mm)        |
  |   ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~   | <--- Nước giải nhiệt (Chảy ngược chiều)
  |   +-------------------------------+   |
  |   |    Ống trong Đồng (Ø5x0.8 mm) |   |
  |   |   =========================   |   | <--- Môi chất R744 (P > 70 bar)
  |   +-------------------------------+   |
  |   ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~   |
  +---------------------------------------+

So sánh với các giải pháp hiện hành

Tiêu chí so sánh Hệ thống ngưng tụ đề tài (Ống lồng ống R744) Dàn ngưng giải nhiệt gió R410A thương mại Hệ thống Gas Cooler Microchannel R744
Môi chất sử dụng $CO_2$ (R744) R410A (HFC pha trộn) $CO_2$ (R744)
Chỉ số GWP / ODP $GWP = 1 / ODP = 0$ $GWP = 2088 / ODP = 0$ $GWP = 1 / ODP = 0$
Khả năng giải nhiệt vùng nhiệt đới Rất tốt (nhờ nước bay hơi làm mát) Suy giảm mạnh khi nhiệt độ $> 38^\circ\text{C}$ Tốt nhưng phụ thuộc quạt gió công suất lớn
Chi phí chế tạo & bảo trì Thấp / Dễ gia công thủ công Trung bình Rất cao (yêu cầu hàn chân không)
Hiệu quả truyền nhiệt $\Delta T$ tiếp cận $3.3^\circ\text{C} - 5.1^\circ\text{C}$ $8.0^\circ\text{C} - 12.0^\circ\text{C}$ $2.5^\circ\text{C} - 4.0^\circ\text{C}$

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng thực tiễn

  1. Hệ thống điều hòa dân dụng và thương mại xanh: Thay thế các cụm dàn nóng ngoài trời của máy lạnh Multi/VRF trong các tòa nhà công trình xanh (đạt chứng chỉ LEED/LOTUS).
  2. Hệ thống bơm nhiệt (Heat Pump) cấp nước nóng sinh hoạt: Tận dụng triệt để lượng nhiệt thải khổng lồ ở đầu đẩy ($T_2 > 85^\circ\text{C}$) trong quá trình làm mát khí $CO_2$ để làm nóng nước phục vụ khách sạn, bệnh viện và khu nghỉ dưỡng với hiệu quả năng lượng tổng hợp $COP_{\text{combined}} > 5.0$.
  3. Kho lạnh bảo quản nông sản và siêu thị thực phẩm: Ứng dụng cho chuỗi cung ứng lạnh bảo vệ tầng khí quyển theo lộ trình Net-Zero 2050 của Việt Nam.
       +-------------------------------------------------------------+
       |                 ỨNG DỤNG THỰC TẾ CỦA R744                   |
       +-------------------------------------------------------------+
              |                                            |
              v                                            v
  [Bơm nhiệt Nước nóng Siêu thị]               [Hệ thống Điều hòa Xanh]
  - Thu hồi nhiệt thải T > 85°C                - Thay thế gas R410A/R32
  - Cấp nước nóng sinh hoạt/CN                 - Đạt tiêu chuẩn Công trình Xanh
  - COP tổng hợp > 5.0                         - Chi phí môi chất giảm 80%

Phân tích hiệu quả kinh tế (ROI)

  • Chi phí môi chất: Khí $CO_2$ thương phẩm rẻ hơn gấp $10 - 15$ lần so với các dòng gas tổng hợp như R410A hay R134a.
  • Thời gian hoàn vốn (Payback Period): Đối với hệ thống điều hòa kết hợp cấp nước nóng nước giải nhiệt, thời gian hoàn vốn đầu tư bổ sung ước tính từ $2.2 - 2.8\text{ năm}$ nhờ tiết kiệm năng lượng điện đun nước nóng.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Hệ thống điều khiển van tiết lưu còn sử dụng van chỉnh tay cơ học, chưa tự động bám sát điểm áp suất tối ưu ($P_{opt}$) khi tải nhiệt thay đổi liên tục.
  • Đoạn ống ngoài bằng nhựa PU tuy thuận tiện cho việc chế tạo uốn cong thực nghiệm nhưng hệ số dẫn nhiệt qua thành ống và độ bền chịu nhiệt lâu dài bị giới hạn ở nhiệt độ trên $90^\circ\text{C}$.
  • Kích thước tổng thể của cuộn ống $23\text{ m}$ vẫn còn khá cồng kềnh so với các kết cấu hàn tấm plate-heat-exchanger.

Hướng nâng cấp tương lai

  • Ứng dụng van tiết lưu điện tử tử tự động (EEV) kết hợp bộ điều khiển vi xử lý STM32/Arduino để tự động dò tìm áp suất đầu đẩy tối ưu (Optimal High Pressure Control Algorithm).
  • Thay thế vỏ ống ngoài bằng ống thép không gỉ (Inox 304/316) để tăng khả năng chịu áp lực và truyền nhiệt kép.
  • Tích hợp thêm bộ trao đổi nhiệt phụ (Internal Heat Exchanger - IHX) để thực hiện quá trình quá lạnh dòng lỏng trước van tiết lưu, nâng cao COP thêm từ $12% - 18%$.

Đối tượng hưởng lợi

+-------------------------------------------------------------------------------+
|                             ĐỐI TƯỢNG HƯỞNG LỢI                               |
+-------------------------------------------------------------------------------+
| Sinh viên & Đào tạo   | Kỹ sư & Nhà thiết kế  | Doanh nghiệp HVAC     |
| - Giáo trình trực quan| - Công thức thiết kế  | - Giải pháp Net-Zero  |
| - Nền tảng an toàn áp | - Số liệu thực nghiệm | - Tiết kiệm chi phí   |
|   suất cao R744       |   nhiệt đới           |   môi chất dài hạn    |
+-------------------------------------------------------------------------------+
  • Sinh viên & Giảng viên ngành Kỹ thuật Nhiệt: Tiếp cận mô hình thực hành trực quan về chu trình lạnh xuyên tới hạn – một kiến thức chuyên sâu thường chỉ có trong tài liệu lý thuyết nước ngoài.
  • Kỹ sư thiết kế HVAC & R&D: Sở hữu bộ dữ liệu thực nghiệm tin cậy về tổn thất áp suất và hệ số truyền nhiệt của ống lồng ống $5\text{ mm}$ đối với $CO_2$ trong môi trường nhiệt đới gió mùa.
  • Doanh nghiệp và Nhà đầu tư sản xuất: Nắm bắt quy trình công nghệ gia công chi phí thấp và giải pháp nạp gas bằng đá khô tự chế, giảm thiểu rào cản chi phí khi thử nghiệm sản phẩm mới.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật an toàn để lắp đặt hệ thống $CO_2$ là gì?

Hệ thống $CO_2$ làm việc ở áp suất rất cao ($70 - 100\text{ bar}$ so với $15 - 30\text{ bar}$ của máy lạnh thông thường). Do đó, toàn bộ đường ống đồng phải đạt tiêu chuẩn chịu áp suất nổ tối thiểu $150\text{ bar}$, trang bị rơ-le bảo vệ quá áp (High Pressure Switch) ngắt máy nén ở $90\text{ bar}$ và van an toàn xả áp định mức $100\text{ bar}$.

2. Vì sao $CO_2$ có điểm tới hạn thấp ($31.1^\circ\text{C}$) lại vẫn làm lạnh tốt ở Việt Nam?

Khi nhiệt độ môi trường cao hơn $31.1^\circ\text{C}$, hệ thống sẽ chuyển sang chu trình xuyên tới hạn (transcritical cycle). Dàn ngưng không xảy ra hiện tượng ngưng tụ chuyển pha đẳng nhiệt thông thường mà hoạt động như một thiết bị làm mát khí liên tục hạ nhiệt độ môi chất siêu tới hạn. Khi kết hợp với giải nhiệt nước (nhiệt độ bầu ướt thường $< 28^\circ\text{C}$), môi chất vẫn được làm nguội sâu để đạt hiệu suất cao.

3. Nạp gas bằng đá khô có nguy cơ gây tắc ẩm hệ thống không?

Đá khô nguyên chất là $CO_2$ đóng băng từ khí tinh khiết. Tuy nhiên, khi thao tác trong không khí, hơi ẩm có thể bám tụ trên bề mặt đá. Để giải quyết, quy trình bắt buộc phải hút chân không hệ thống trước khi nạp và bố trí phin sấy lọc ẩm chuyên dụng trên đường nạp.

4. Hệ thống có dễ bị cáu cặn trong ống nhựa giải nhiệt nước không?

Do sử dụng nguồn nước tuần hoàn hở qua tháp giải nhiệt, cáu cặn có thể tích tụ trong khoang vành khăn giữa ống đồng và ống PU. Giải pháp là định kỳ sục rửa đường ống bằng dung dịch axit hữu cơ nhẹ (như axit citric loãng) và xử lý làm mềm nước cấp vào tháp giải nhiệt.

5. Chi phí đầu tư chế tạo mô hình này có đắt không?

Mô hình ống lồng ống tự chế có chi phí vật tư cơ khí chỉ chiếm khoảng $25 - 30%$ so với việc nhập khẩu một cụm Gas Cooler chuyên dụng từ châu Âu. Chi phí lớn nhất tập trung ở máy nén chuyên dụng $CO_2$ và các thiết bị đo lường áp suất cao.

Kết luận

Đề tài "Nghiên cứu chế tạo và thực nghiệm thiết bị ngưng tụ kiểu ống lồng ống sử dụng môi chất $CO_2$ cho hệ thống điều hoà không khí" đã chứng minh tính khả thi, độ tin cậy và hiệu quả vượt trội của việc ứng dụng môi chất lạnh tự nhiên R744 trong điều kiện khí hậu nhiệt đới tại Việt Nam. Bằng việc làm chủ công nghệ thiết kế thiết bị ngưng tụ ống lồng ống ngược chiều và phát triển quy trình nạp gas đá khô sáng tạo, nhóm nghiên cứu đã mở ra hướng tiếp cận thực tế, kinh tế và an toàn cho các nghiên cứu chuyên sâu tiếp theo. Đây là bước đệm vững chắc đóng góp vào công cuộc chuyển đổi xanh, loại bỏ hóa chất làm suy giảm tầng ôzôn và hiện thực hóa mục tiêu giảm phát thải ròng trong ngành công nghiệp lạnh Việt Nam.
