Giới thiệu dự án

Trong ngành xây dựng và vận hành khách sạn cao tầng hiện đại, hệ thống sưởi, thông gió và điều hòa không khí (HVAC - Heating, Ventilation, and Air Conditioning) chiếm từ 40% đến 60% tổng năng lượng tiêu thụ của toàn bộ công trình. Đối với các công trình nghỉ dưỡng ven biển nhiệt đới quy mô lớn, việc thiết kế một hệ thống vi khí hậu vừa đảm bảo độ tiện nghi nhiệt khắt khe chuẩn quốc tế, vừa tối ưu hóa hiệu suất năng lượng và chi phí vận hành (OPEX) là bài toán kỹ thuật trọng tâm.

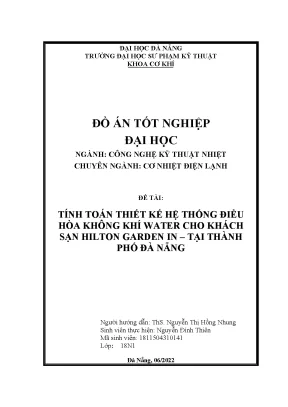

Đồ án tốt nghiệp "Tính toán thiết kế hệ thống điều hòa không khí Water Chiller cho khách sạn Hilton Garden Inn – Tại thành phố Đà Nẵng" do sinh viên Nguyễn Đình Thiên thực hiện (dưới sự hướng dẫn của ThS. Nguyễn Thị Hồng Nhung, Khoa Cơ khí – Chuyên ngành Cơ Nhiệt Điện Lạnh, Trường Đại học Sư phạm Kỹ thuật – Đại học Đà Nẵng) giải quyết bài toán thiết kế kỹ thuật hoàn chỉnh cho công trình khách sạn tiêu chuẩn quốc tế quy mô 20 tầng, chiều cao 60 m và tổng diện tích sàn xây dựng $7.750\text{ m}^2$.

+-----------------------------------------------------------------------------------+
|               KHÁCH SẠN HILTON GARDEN INN ĐÀ NẴNG (20 TẦNG - 60M)                 |
+-----------------------------------------------------------------------------------+
|  Tầng 1 (Hầm)      : Bãi đỗ xe, trạm bơm & quạt thông gió tầng hầm                |
|  Tầng 2            : Đại sảnh đón tiếp, Khu lễ tân, Văn phòng điều hành           |
|  Tầng 3 - 20       : 18 Tầng phòng ngủ (8 phòng đơn + 2 phòng đôi/tầng)           |
|  Tầng 21           : Phòng kỹ thuật trung tâm (Cụm Chiller, Bơm, Tủ điện)         |
|  Tầng 22 (Mái)     : Tháp giải nhiệt Liangchi, Bình giãn nở & Hệ quạt thải        |
+-----------------------------------------------------------------------------------+

Vấn đề kỹ thuật cụ thể (Problem Statement)

Đà Nẵng nằm trong vùng khí hậu nhiệt đới gió mùa ven biển với thông số mùa hè khắc nghiệt: nhiệt độ ngoài trời tính toán $t_N = 37,7^\circ\text{C}$, độ ẩm tương đối $\varphi_N = 77%$, entanpi $I_N = 95,7\text{ kJ/kg}$, dung ẩm $d_N = 24\text{ g/kg}$. Bức xạ mặt trời lên kính $R_{T\max} = 514\text{ W/m}^2$ kết hợp mật độ vách kính bao che lớn tạo ra tải nhiệt bức xạ và tải ẩm cực lớn. Các hệ thống điều hòa cục bộ hoặc VRV thông thường bộc lộ nhiều hạn chế về giới hạn chiều dài đường ống gas, suy giảm hiệu suất trao đổi nhiệt khi giải nhiệt gió ở nhiệt độ môi trường cao, và nguy cơ rò rỉ môi chất lạnh trong không gian phòng ngủ.

Mục tiêu kỹ thuật của dự án

  1. Tính toán cân bằng nhiệt thừa ($Q_T$) và ẩm thừa ($W_T$): Xác định chính xác phụ tải lạnh cho từng phòng, từng tầng và tổng thể công trình theo phương pháp cân bằng nhiệt động học chi tiết.
  2. Kiểm tra hiện tượng đọng sương: Đánh giá phân bố nhiệt độ vách bao che $t_w$ so với điểm đọng sương $t_{TS}, t_{NS}$ nhằm triệt tiêu nguy cơ ẩm mốc, đọng ẩm phá hủy kết cấu nội thất.
  3. Thiết lập sơ đồ nhiệt ẩm $I-d$: Xây dựng sơ đồ tuần hoàn không khí 1 cấp tối ưu hóa quá trình hòa trộn và xử lý nhiệt ẩm, đảm bảo tiêu chuẩn cấp gió tươi $V_k = 25\text{ m}^3/\text{h}\cdot\text{người}$.
  4. Tính chọn và tối ưu hóa cụm thiết bị trung tâm: Tính chọn hệ thống Water Chiller giải nhiệt nước, tháp giải nhiệt (Cooling Tower), dàn trao đổi nhiệt FCU/AHU và hệ thống bơm tuần hoàn.
  5. Thiết kế mạng lưới đường ống thủy lực và ống gió: Tính toán thủy lực mạng đường ống nước lạnh/giải nhiệt SCH40 và mạng ống gió cấp, gió hồi, hút khói sự cố và thông gió tầng hầm.

Giải pháp và Phạm vi

  • Giải pháp lựa chọn: Hệ thống điều hòa không khí trung tâm làm lạnh bằng nước (Water Chiller giải nhiệt nước) kết hợp dàn lạnh phân tán Fan Coil Unit (FCU) cho khối phòng ngủ và Air Handling Unit (AHU) cho khối đại sảnh, không gian công cộng.
  • Phạm vi thiết kế: Toàn bộ 20 tầng nổi, 1 tầng hầm để xe, 1 tầng kỹ thuật và tầng mái của khách sạn Hilton Garden Inn Đà Nẵng.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tiêu chí kỹ thuật Máy điều hòa cục bộ (Split Unit) Hệ thống biến tần VRV/VRF Hệ thống trung tâm Water Chiller
Công suất lạnh Nhỏ ($< 24.000\text{ BTU/h}$) Trung bình ($5 - 60\text{ HP}$) Rất lớn (hàng trăm đến hàng nghìn RT)
Chất tải lạnh Gas lạnh trực tiếp (R410A/R32) Gas lạnh trực tiếp (R410A) Nước lạnh ($7^\circ\text{C} \rightarrow 12^\circ\text{C}$)
Chiều dài đường ống Bị giới hạn ($< 25\text{ m}$) Cho phép đến $100\text{ m}$, chênh cao $50\text{ m}$ Không giới hạn khoảng cách (bơm tuần hoàn)
Hiệu suất giải nhiệt Kém (giải nhiệt gió cục bộ) Trung bình (giải nhiệt gió ngoài trời) Rất cao và ổn định (giải nhiệt nước qua tháp)
Mức độ an toàn rủi ro Rò rỉ cục bộ Nguy cơ ngạt khí khi rò rỉ gas trong phòng Tuyệt đối an toàn (chất tải lạnh là nước)
Tuổi thọ thiết bị 5 - 7 năm 10 - 12 năm 15 - 25 năm
Chi phí đầu tư/vận hành Suất đầu tư thấp, OPEX cao Suất đầu tư cao, OPEX trung bình Suất đầu tư hợp lý cho dự án lớn, OPEX tối ưu

Yêu cầu kỹ thuật theo phân loại MoSCoW

  • Must Have: Duy trì vi khí hậu phòng $t_T = 25 \pm 1^\circ\text{C}$, $\varphi_T = 65 \pm 5%$; cấp gió tươi đạt chuẩn nồng độ $\text{CO}_2 < 0,15%$; tự động hóa phân tải Chiller.
  • Should Have: Khả năng kiểm soát độc lập từng FCU phòng ngủ; thu hồi nhiệt gió thải; điều khiển biến tần cho hệ thống bơm.
  • Could Have: Tích hợp hệ thống quản trị năng lượng tòa nhà thông minh (BMS - Building Management System).
  • Won't Have (Giai đoạn này): Hệ thống tạo ẩm mùa đông chủ động (do đặc thù khí hậu mùa đông Đà Nẵng không yêu cầu sưởi ẩm).

Thiết kế hệ thống

Cấu trúc kiến trúc hệ thống Water Chiller

Sơ đồ nguyên lý dòng nhiệt và chất tải lạnh hoạt động theo chu trình kín 2 vòng tuần hoàn:

  1. Vòng tuần hoàn nước lạnh (Chilled Water Loop): Chiller làm lạnh nước từ $12^\circ\text{C}$ xuống $7^\circ\text{C}$, bơm nước lạnh đẩy nước qua đường ống cách nhiệt đến các dàn trao đổi nhiệt FCU/AHU tại các tầng. Nước sau khi nhận nhiệt từ không khí phòng tăng lên $12^\circ\text{C}$ và quay trở lại bình bay hơi (Evaporator) của Chiller.
  2. Vòng tuần hoàn nước giải nhiệt (Cooling Water Loop): Bơm nước giải nhiệt hút nước $32^\circ\text{C}$ từ tháp giải nhiệt đẩy qua bình ngưng (Condenser) của Chiller, nhận nhiệt ngưng tụ của môi chất nóng lên $37^\circ\text{C}$, sau đó phun qua dàn tháp giải nhiệt Liangchi để thải nhiệt ra khí quyển nhờ quạt hút cưỡng bức.
                  +--------------------------+
                  |  Tháp giải nhiệt Liangchi | (Tầng mái 22)
                  +--------------------------+
                     | 32°C              ^ 37°C
          Bơm giải   | (Nước cấp)        | (Nước nóng về)
          nhiệt      v                   |
        +-------+  +------------------------+
        | Pump  |->| Bình ngưng (Condenser) |
        +-------+  +------------------------+
                   |  CỤM CHILLER CARRIER   | (Tầng kỹ thuật 21)
                   |  19XR-6R614T5LGH52     |
                   +------------------------+
        +-------+  | Bình bay hơi (Evap.)   |
        | Pump  |->+------------------------+
        +-------+    | 7°C (Nước lạnh cấp)   ^ 12°C (Nước lạnh hồi)
          Bơm nước   |                       |
          lạnh       v                       |
                  +--------------------------+
                  | Mạng FCU & AHU các tầng  | (Tầng 2 -> 20)
                  +--------------------------+

Technology Stack & Equipment Specification

  • Cụm Máy Chiller Trung tâm: Hãng sản xuất Carrier, Model 19XR-6R614T5LGH52 (Máy nén ly tâm công nghệ cao, sử dụng môi chất thân thiện môi trường HFC-134a/R513A).
    • Công suất lạnh danh định: $2.638\text{ kW}$ ($750\text{ RT}$).
    • Lưu lượng nước bình bay hơi: $126\text{ l/s}$, tổn thất áp suất $\Delta p = 58,4\text{ kPa}$, kết nối ống $\varnothing 250\text{ mm}$.
    • Lưu lượng nước bình ngưng: $148,9\text{ l/s}$, tổn thất áp suất $\Delta p = 64\text{ kPa}$, kết nối ống $\varnothing 250\text{ mm}$.
  • Dàn trao đổi nhiệt cục bộ: Carrier Fan Coil Unit (FCU giấu trần nối ống gió) & Carrier Air Handling Unit (AHU module).
  • Tháp giải nhiệt: Liangchi Square Cross-Flow Cooling Tower.
  • Hệ thống bơm động lực: Grundfos Single-Stage End-Suction Pumps.
  • Vật liệu đường ống: Ống thép đúc tiêu chuẩn ASTM A53 / SCH40, bọc cách nhiệt Superlon/Armaflex closed-cell foam.
  • Phần mềm tính toán chuyên dụng: Pipe Flow Wizard (Thủy lực đường ống), AutoCAD (Bản vẽ bố trí mặt bằng MEP).

Implementation và kết quả

Development process & Thuật toán tính toán phụ tải

Quy trình tính toán phụ tải nhiệt động học được chuẩn hóa thành thuật toán xử lý dữ liệu cân bằng nhiệt - ẩm toàn công trình:

def calculate_thermal_loads(room):
    """
    Tính toán cân bằng nhiệt thừa (QT) và ẩm thừa (WT) cho từng không gian điều hòa
    """
    # 1. Nhiệt tỏa từ máy móc, thiết bị điện (Q1)
    Q1 = sum([device.power * device.k_tt * device.k_dt for device in room.devices])

    # 2. Nhiệt do nguồn sáng nhân tạo (Q2)
    Q2 = room.area * room.lighting_density  # qs = 12 W/m2 sàn

    # 3. Nhiệt hiện và nhiệt ẩn do người tỏa ra (Q3)
    Q3 = room.num_people * room.q_person * room.k_dt_people # q = 125 W/người, Kdt = 0.6

    # 4. Nhiệt bức xạ mặt trời qua kính (Q61)
    # K = epsilon_c * epsilon_ds * epsilon_mm * epsilon_kh * epsilon_m * epsilon_r
    K_glass = 0.39
    Q61 = room.glass_area * room.R_max * K_glass * room.n_t

    # 5. Nhiệt do rò rỉ không khí qua khe cửa và đóng mở (Q7)
    Q7 = 0.335 * room.volume * room.delta_t * room.k_leak

    # 6. Nhiệt truyền qua kết cấu bao che (tường, trần, nền) (Q8)
    # k_wall = 1.4 W/m2.K; delta_t = 9.5 K; phi = 0.7 .. 1.0
    Q81_t = room.wall_area * room.k_wall * room.delta_t * room.phi_wall
    Q81_n = room.floor_area * room.k_floor * room.delta_t * room.phi_floor
    Q8 = Q81_t + Q81_n

    # Tổng nhiệt thừa QT (kW)
    QT = Q1 + Q2 + Q3 + Q61 + Q7 + Q8

    # Tính toán ẩm thừa do người tỏa ra WT (kg/s)
    WT = (room.num_people * room.g_person) / 3600.0  # g_person = 50 - 115 g/h

    return QT, WT

Xây dựng quá trình trên đồ thị $I-d$ (Psychrometric Calculation)

  1. Xác định các điểm nút nhiệt động:
    • Điểm ngoài trời $N$: $t_N = 37,7^\circ\text{C}$; $\varphi_N = 77% \implies I_N = 95,7\text{ kJ/kg}$; $d_N = 24,0\text{ g/kg}$.
    • Điểm trong phòng $T$: $t_T = 25,0^\circ\text{C}$; $\varphi_T = 65% \implies I_T = 47,9\text{ kJ/kg}$; $d_T = 9,3\text{ g/kg}$.
    • Hệ số góc tia quá trình: $\varepsilon_T = \frac{Q_T}{W_T}$.
  2. Điểm thổi vào $V \equiv O$: Giao điểm của đường $\varepsilon_T$ qua $T$ với đường bão hòa $\varphi_O = 95% \implies t_V = 16,0^\circ\text{C}$; $I_V = 40,4\text{ kJ/kg}$; $d_V = 9,8\text{ g/kg}$.
  3. Điểm hòa trộn $C$ giữa gió tươi ($G_N$) và gió hồi ($G_T$): $$I_C = I_T \frac{G_T}{G} + I_N \frac{G_N}{G}, \quad d_C = d_T \frac{G_T}{G} + d_N \frac{G_N}{G}$$
  4. Năng suất lạnh yêu cầu của thiết bị xử lý ($Q_0$): $$Q_0 = G \cdot (I_C - I_O) \quad [\text{kW}]$$
          I (kJ/kg) ^
                    |                . N (37.7°C, 77%, IN=95.7)
                    |               /
                    |              /  Hòa trộn (GN/G)
                    |             v
                    |            . C (Trạng thái hòa trộn)
                    |           /|
                    |          / | Xử lý lạnh khử ẩm (Qo)
                    |         /  v
     (φ=95%) ------->        .---' O ≡ V (16.0°C, IV=40.4)
                    |       /  .
                    |      / . Quá trình tự nhận nhiệt ẩm (εT)
                    |     /.
                    |    . T (25.0°C, 65%, IT=47.9)
                    |
                    +----------------------------------------> d (g/kg)

Tổng hợp thông số tính toán nhiệt ẩm theo khu vực

Khu vực / Tầng $Q_T\text{ (kW)}$ $n\text{ (Người)}$ $G\text{ (kg/s)}$ $G_N\text{ (kg/s)}$ $G_T\text{ (kg/s)}$ $I_C\text{ (kJ/kg)}$ $d_C\text{ (g/kg)}$ $Q_0\text{ (kW)}$ $W_0\text{ (kg/s)}$
Tầng 1 (Hầm giữ xe) 11,80 1 1,57 0,008 1,56 48,08 9,36 2,90 0,30
Tầng 2 (Sảnh & Lễ tân) 6,35 27 0,82 0,230 0,59 234,91 50,85 14,95 2,70
Tầng 3 (Phòng nghỉ) 16,72 24 2,24 0,200 2,02 514,68 104,60 25,74 2,24
Tầng 4 - 20 (Điển hình) 16,72/tầng 24/tầng 2,24 0,200 2,02 514,68 104,60 25,74 2,24
Tầng 21 (Phòng máy) 12,60 2 1,68 0,017 1,66 48,29 9,43 4,90 0,30
Tầng 22 (Phòng mái) 6,00 - 1,00 - 1,00 58,00 13,00 3,12 0,13

Kiểm tra độ đọng sương (Dew Point Verification)

  • Mùa hè: $t_N = 37,7^\circ\text{C} > t_T = 25,0^\circ\text{C}$. Nhiệt độ bề mặt trong của vách $t_{TW} \approx 27,2^\circ\text{C}$. Nhiệt độ đọng sương của không khí trong phòng $t_{TS} = 17,8^\circ\text{C}$. Do $t_{TW} > t_T > t_{TS}$, mặt trong kết cấu tuyệt đối không xảy ra đọng sương.
  • Mùa đông: Nhiệt độ đọng sương tính toán ngoài trời $t_{NS} \approx 14,2^\circ\text{C}$. Do mùa đông tại Đà Nẵng có nền nhiệt độ trung bình cao ($> 19^\circ\text{C}$), hiện tượng đọng ẩm trên kết cấu bao che không xuất hiện, loại trừ triệt để nguy cơ ẩm mốc trần thạch cao và hỏng hóc thiết bị điện tử.

Kết quả tính chọn thiết bị trung tâm và mạng thủy lực

+------------------------------------------------------------------------------------+
|                      BẢNG TÍNH CHỌN CỤM CHILLER TRUNG TÂM                          |
+------------------------------------+-----------------------------------------------+
| Thông số thiết kế                  | Giá trị tính toán / Catalog                   |
+------------------------------------+-----------------------------------------------+
| Tổng công suất tính toán toàn nhà  | 7.448,39 kW (2.117,9 RT)                      |
| Hệ số đồng thời (Kdt)              | 0,90                                          |
| Tổn thất đường ống dự phòng        | 10%                                           |
| Công suất lạnh yêu cầu thực tế     | 7.448,39 kW                                   |
| Số lượng tổ máy Chiller            | 03 Cụm (Multi-Chiller Configuration)          |
| Công suất tính toán mỗi máy        | 2.482,80 kW (709,37 RT)                       |
| CỤM CHILLER CHỌN (CARRIER)         | Model: 19XR-6R614T5LGH52                      |
| Năng suất lạnh danh định máy chọn  | 2.638,00 kW (750,00 RT) (Dư tải an toàn 6,2%)|
| Môi chất lạnh                      | HFC-134a                                      |
+------------------------------------+-----------------------------------------------+

Tính toán thủy lực mạng đường ống SCH40 (Hydraulic Analysis)

Phương trình tổn thất áp suất tổng thể trên mạng ống nước lạnh: $$\Delta p_{\text{total}} = \Delta p_{\text{friction}} + \Delta p_{\text{local}} = \sum \left( \lambda \frac{l}{d} \frac{\rho v^2}{2} \right) + \sum \left( \xi \frac{\rho v^2}{2} \right)$$

  • Vận tốc nước kinh tế trên trục đứng chính: $v = 1,8 - 2,4\text{ m/s}$.
  • Vận tốc nước nhánh vào FCU: $v = 0,8 - 1,2\text{ m/s}$.
  • Ống chính cấp nước giải nhiệt: Thép $\text{SCH40 } \varnothing 250\text{ mm}$, lưu lượng $148,9\text{ l/s}$, tổn thất áp suất $\Delta p_{\text{cond}} = 64\text{ kPa}$.
  • Cột áp bơm Grundfos lựa chọn: $H = 32\text{ mH}_2\text{O}$ cho bơm giải nhiệt và $H = 28\text{ mH}_2\text{O}$ cho bơm nước lạnh tuần hoàn.

Đổi mới và đóng góp

  1. Cấu hình phân cụm 3 Chiller (Tri-Chiller Modular Strategy): Thay vì sử dụng 1 hoặc 2 cụm máy nén cỡ lớn, đồ án đề xuất chia tải thành 3 tổ máy Carrier 19XR (750 RT/máy). Giải pháp này giúp hệ thống vận hành linh hoạt ở các dải phụ tải phần (Part-load conditions $33% - 66% - 100%$), nâng cao hiệu số hiệu quả năng lượng mùa vụ (IPLV - Integrated Part Load Value), giảm thiểu tiêu hao điện năng khi khách sạn thấp điểm mùa du lịch.
  2. Sơ đồ hòa trộn tuần hoàn 1 cấp tối ưu nhiệt hồi: Tận dụng tối đa entanpi thấp của dòng gió hồi $G_T$ ($47,9\text{ kJ/kg}$) để làm mát sơ bộ dòng gió tươi ngoài trời $G_N$ ($95,7\text{ kJ/kg}$). Giải pháp giúp tiết kiệm 41,8% năng suất lạnh làm khô ($W_0$) và giảm tải trực tiếp cho dàn bay hơi Chiller so với sơ đồ thổi thẳng 100% gió tươi.
  3. Phân vùng thủy lực cân bằng áp chủ động: Sử dụng kết hợp van cân bằng tự động và phần mềm Pipe Flow Wizard chuẩn hóa đường kính ống SCH40, triệt tiêu hiện tượng đoản mạch thủy lực giữa các tầng cao (tầng 18-20) và tầng thấp gần phòng bơm.

Ứng dụng thực tế và triển khai

Kịch bản vận hành thực tế (Operational Scenarios)

  • Kịch bản 1: Mùa cao điểm du lịch (Tháng 5 - Tháng 8): Phụ tải khách sạn đạt $90 - 100%$. Cả 3 cụm Chiller 19XR cùng hoạt động kết hợp toàn bộ tháp giải nhiệt Liangchi và trạm bơm Grundfos.
  • Kịch bản 2: Mùa bình thường / Ban ngày (Tháng 9 - Tháng 12): Phụ tải đạt $50 - 65%$. Hệ thống tự động ngắt 1 Chiller, 2 Chiller còn lại hoạt động ở dải công suất tối ưu $75 - 85%$ điện năng tiêu thụ.
  • Kịch bản 3: Chế độ bảo trì sự cố (N+1 Resiliency): Khi 1 Chiller cần bảo dưỡng định kỳ hoặc sửa chữa, 2 tổ máy còn lại vẫn đáp ứng $66,7%$ công suất đỉnh, đảm bảo duy trì lạnh cho $100%$ khối phòng ngủ và sảnh chính.
                    QUY TRÌNH BỐ TRÍ MẶT BẰNG & THI CÔNG
  +--------------------------------------------------------------------+
  | GIAI ĐOẠN 1: Thi công thô & Đặt ống trục đứng (Riser SCH40)        |
  | -> Lắp đặt ống trục đứng DN250, trục thông gió & thoát nước ngưng  |
  +--------------------------------------------------------------------+
                                   |
                                   v
  +--------------------------------------------------------------------+
  | GIAI ĐOẠN 2: Lắp đặt thiết bị trung tâm (Tầng 21 & Mái 22)         |
  | -> Cẩu Chiller Carrier 19XR vào phòng máy, dựng Tháp Liangchi      |
  +--------------------------------------------------------------------+
                                   |
                                   v
  +--------------------------------------------------------------------+
  | GIAI ĐOẠN 3: Lắp đặt mạng phân phối tầng (FCU / AHU / Ống gió)     |
  | -> Treo FCU giấu trần, bọc cách nhiệt Superlon, lắp miệng gió khuếch |
  +--------------------------------------------------------------------+
                                   |
                                   v
  +--------------------------------------------------------------------+
  | GIAI ĐOẠN 4: Thử áp lực, súc rửa đường ống & Commissioning (TAB)   |
  | -> Thử áp 1,5 P_design (10 bar), cân bằng lưu lượng gió và nước    |
  +--------------------------------------------------------------------+

Phân tích hiệu quả kinh tế & ROI (Cost-Benefit Analysis)

  • Chi phí năng lượng tiết kiệm: Nhờ ứng dụng Chiller ly tâm Carrier hiệu suất cao ($COP \ge 5,8$) và giải nhiệt nước, hệ thống tiết kiệm ước tính $22% - 28%$ điện năng tiêu thụ hàng năm so với hệ thống VRV giải nhiệt gió cùng quy mô công suất $2.200\text{ RT}$.
  • Thời gian hoàn vốn bổ sung (Payback Period): Với mức chênh lệch suất đầu tư ban đầu của Chiller giải nhiệt nước so với VRF, thời gian hoàn vốn đầu tư thông qua tiết kiệm tiền điện và chi phí bảo trì đạt 3,8 - 4,2 năm, mang lại hiệu quả tài chính vượt trội cho chủ đầu tư khách sạn Hilton.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Hệ thống giải nhiệt nước đòi hỏi chất lượng nước cấp cho tháp giải nhiệt nghiêm ngặt, cần xử lý hóa chất định kỳ để chống cáu cặn và vi khuẩn Legionella.
  • Đồ án sử dụng van điều khiển lưu lượng cố định kết hợp quạt FCU đa cấp tốc độ; chưa tích hợp hoàn chỉnh hệ thống van điều khiển áp lực độc lập (PICV) và biến tần trực tiếp cho động cơ Chiller.

Hướng nâng cấp mở rộng

  • Tích hợp Chiller thu hồi nhiệt (Heat Recovery Chiller): Tận dụng nhiệt thải từ bình ngưng $37^\circ\text{C}$ để gia nhiệt nước nóng sinh hoạt phục vụ buồng phòng khách sạn, triệt tiêu chi phí điện đốt lò hơi.
  • Áp dụng giải pháp điều khiển Chiller Plant Optimizer thông minh: Sử dụng thuật toán AI/Machine Learning dự báo tải nhiệt theo dữ liệu thời tiết thực thời gian thực của thành phố Đà Nẵng để tự động điều chỉnh nhiệt độ nước lạnh cấp ($6,5^\circ\text{C} - 9,0^\circ\text{C}$).

Đối tượng hưởng lợi

  • Sinh viên & Học viên ngành Nhiệt - Lạnh (HVAC): Cung cấp tài liệu mẫu mực về phương pháp luận tính toán nhiệt thừa, ẩm thừa, tra cứu đồ thị $I-d$ và quy trình thiết kế chuẩn mực cho khách sạn cao tầng.
  • Kỹ sư tư vấn thiết kế MEP: Tham khảo thông số kỹ thuật thực tế của các dòng máy Carrier 19XR, tháp giải nhiệt Liangchi, quy cách chọn ống thép SCH40 và các bảng tra hệ số bức xạ thực nghiệm tại miền Trung.
  • Chủ đầu tư & Đơn vị quản lý khách sạn: Có cơ sở dữ liệu kinh tế - kỹ thuật rõ ràng để thẩm định tính khả thi, đánh giá mức tiêu hao năng lượng và lập kế hoạch bảo trì phòng ngừa hệ thống cơ điện.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để triển khai phòng máy Chiller tầng 21 là gì?

Phòng máy tại tầng 21 đòi hỏi sàn bê tông cốt thép chịu tải trọng tập trung cao ($> 15\text{ tấn/cụm máy}$), lắp đặt bệ quán tính lò xo chống rung (Spring Vibration Isolators) đạt hiệu quả khử rung $> 95%$, bố trí hệ thống rãnh thu nước sự cố và cách âm tiêu âm tiêu chuẩn cho vách phòng máy.

2. Làm thế nào để giải quyết bài toán suy giảm công suất Chiller khi vận hành non tải?

Hệ thống sử dụng cấu hình phân tải 3 máy Chiller độc lập ($3 \times 750\text{ RT}$). Khi phụ tải giảm xuống $30%$, hệ thống chỉ kích hoạt 1 Chiller vận hành ở điểm làm việc hiệu suất tối ưu ($90 - 100%$ công suất danh định của máy đó), tránh tình trạng 1 máy lớn chạy ở chế độ $30%$ gây hiện tượng "surge" (bơm sục khí) và tụt giảm hệ số COP.

3. Phương án xử lý và chống ăn mòn đường ống tại môi trường biển Đà Nẵng?

Đường ống nước giải nhiệt hở ngoài trời và tháp giải nhiệt trên tầng 22 sử dụng vật liệu vỏ sợi thủy tinh FRP chống ăn mòn muối biển; toàn bộ đường ống thép SCH40 được sơn 3 lớp epoxy chống gỉ chuyên dụng cho môi trường ven biển và bọc bảo ôn cách nhiệt kín khít bằng màng nhôm bảo vệ.

4. Chi phí bảo trì định kỳ của hệ thống Water Chiller bao gồm những hạng mục nào?

Các hạng mục bảo trì định kỳ chính bao gồm: (1) Súc rửa bình ngưng và bình bay hơi Chiller loại bỏ cặn bùn, (2) Xử lý hóa chất làm mềm nước tháp giải nhiệt chống đóng cặn Ca/Mg, (3) Kiểm tra bôi trơn bạc đạn bơm Grundfos và quạt tháp, (4) Vệ sinh lưới lọc bụi và phin lọc dàn FCU/AHU định kỳ hàng tháng.

5. Tại sao không chọn hệ thống điều hòa biến tần VRV cho công trình Hilton Garden Inn này?

Với quy mô 20 tầng ($60\text{ m}$) và tổng công suất tải vượt trên $2.100\text{ RT}$, hệ thống VRV giải nhiệt gió sẽ gặp trở ngại lớn về suy giảm công suất giải nhiệt vào mùa hè Đà Nẵng ($37,7^\circ\text{C}$), diện tích đặt dàn nóng ngoài trời quá lớn phá vỡ kiến trúc cảnh quan tầng mái khách sạn 5 sao, và rủi ro rò rỉ môi chất lạnh trong hàng trăm phòng ngủ vượt giới hạn an toàn ASHRAE 15.

Kết luận

Đồ án tốt nghiệp "Tính toán thiết kế hệ thống điều hòa không khí Water Chiller cho khách sạn Hilton Garden Inn – Tại thành phố Đà Nẵng" của sinh viên Nguyễn Đình Thiên là một công trình nghiên cứu ứng dụng kỹ thuật chỉn chu, chuyên sâu và có tính ứng dụng thực tiễn cao.

Bằng việc kết hợp chặt chẽ giữa lý thuyết nhiệt động học không khí ẩm, phương pháp cân bằng nhiệt - ẩm chi tiết và ứng dụng các thiết bị công nghệ tiên tiến hàng đầu thế giới (Carrier, Liangchi, Grundfos), đồ án đã đưa ra giải pháp kỹ thuật vi khí hậu tối ưu: đảm bảo chuẩn tiện nghi nhiệt $25^\circ\text{C} - 65%$, an toàn cấu trúc xây dựng chống đọng sương, tiết kiệm năng lượng điện vận hành và đảm bảo tính khả thi cao trong thi công lắp đặt MEP thực tế. Đây là nguồn tài liệu kỹ thuật giá trị cho sinh viên, kỹ sư và các nhà quản lý dự án cơ điện công trình cao tầng hiện nay.
