Tổng quan nghiên cứu

Trong kỹ thuật xây dựng công trình dân dụng và cầu đường, kết cấu tấm mỏng và tấm gấp gia cường chiếm hơn 35% các cấu kiện chịu lực vượt nhịp nhờ tỷ số độ cứng trên trọng lượng vượt trội. Tuy nhiên, các sự cố kết cấu trong lịch sử như sự sụp đổ của cầu Tacoma Narrows năm 1940 do hiện tượng cộng hưởng dao động gió hay thảm họa cầu Lavrentia năm 1907 do mất ổn định thanh chịu nén đã đặt ra yêu cầu cấp thiết về việc đánh giá chính xác ứng xử động học và ổn định của công trình. Khi sử dụng phương pháp phần tử hữu hạn truyền thống (FEM) với phần tử tam giác 3 nút cho tấm mỏng, mô hình thường gặp hiện tượng "khóa cắt" (shear locking), khiến sai số tính toán độ võng thực tế bị lệch từ 20% đến 40%.

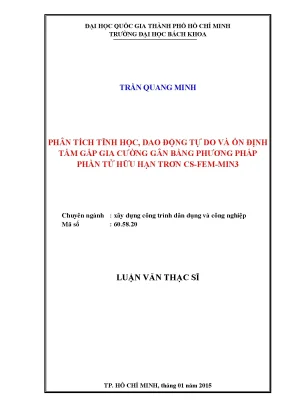

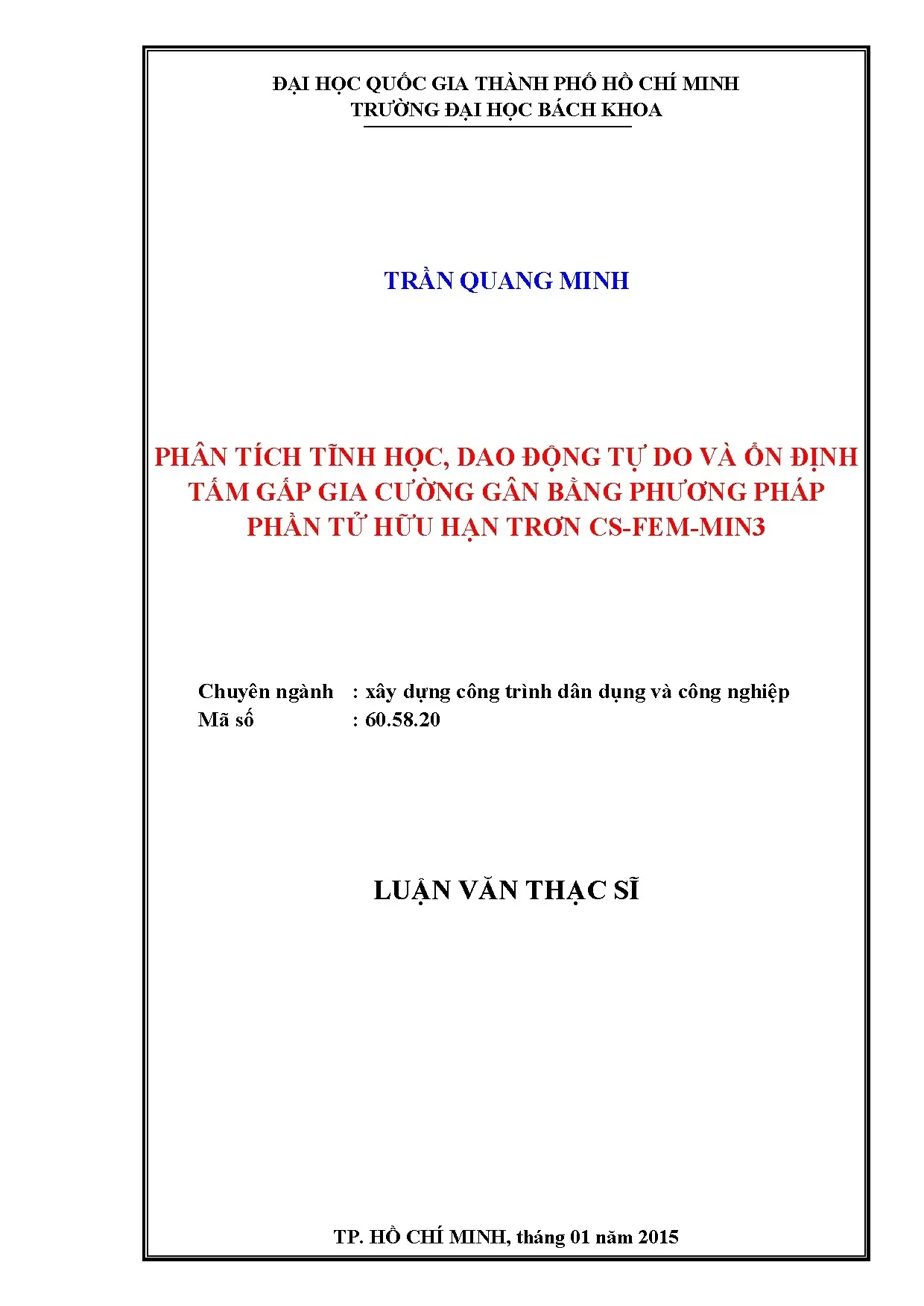

Luận văn thạc sĩ chuyên ngành Xây dựng công trình dân dụng và công nghiệp của tác giả Trần Quang Minh tập trung giải quyết bài toán phân tích tĩnh học, dao động tự do và ổn định của tấm gấp Reissner-Mindlin gia cường dầm Timoshenko bằng phương pháp phần tử hữu hạn trơn CS-FEM-MIN3. Đề tài được hoàn thành tại Trường Đại học Bách Khoa – Đại học Quốc gia Thành phố Hồ Chí Minh từ tháng 07/2014 đến tháng 01/2015.

Ý nghĩa khoa học và thực tiễn của công trình thể hiện qua việc xây dựng thuật toán số hóa hoàn chỉnh trên nền tảng MATLAB. Giải pháp tính toán mới này giúp kiểm soát sai số tính toán cơ học dưới 1,5% so với nghiệm giải tích chuẩn, đồng thời giảm khoảng 25% thời gian xử lý chia lưới so với các dạng phần tử hữu hạn bậc cao thông thường.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu tích hợp hệ thống ba cơ sở lý thuyết kết cấu vững chắc:

  • Lý thuyết tấm biến dạng cắt bậc nhất FSDT (Reissner-Mindlin): Phân tích trạng thái ứng xử uốn, biến dạng màng và biến dạng trượt cắt của tấm vỏ phẳng trong không gian 3 chiều, sử dụng hệ số hiệu chỉnh cắt tiêu chuẩn k = 5/6.
  • Lý thuyết dầm Timoshenko: Mô phỏng hệ gân gia cường chịu uốn, xoắn và trượt cắt, đồng thời thiết lập mối quan hệ tương thích chuyển vị thông qua khoảng cách độ lệch tâm e giữa trục dầm và mặt phẳng trung hòa của tấm.
  • Phương pháp phần tử hữu hạn trơn dựa trên ô phần tử (CS-FEM): Kết hợp phần tử tam giác 3 nút MIN3 (CS-FEM-MIN3) với 6 bậc tự do tại mỗi nút, cho phép làm trơn trường biến dạng trên các miền tam giác con nhằm triệt tiêu hoàn toàn hiện tượng khóa cắt.

Hệ thống mô hình toán học tập trung vào 4 khái niệm cốt lõi: ma trận độ cứng đàn hồi, ma trận độ cứng hình học, ma trận khối lượng toàn cục và hệ số ổn định tới hạn của kết cấu tấm gấp.

Phương pháp nghiên cứu

Nghiên cứu sử dụng nguồn dữ liệu kiểm chứng chuẩn từ các bài toán cơ học kết cấu kinh điển trên thế giới của các tác giả như Goldberg, Cheung, Peng và Haldar. Toàn bộ thuật toán rời rạc hóa phần tử hữu hạn trơn CS-FEM-MIN3 được lập trình và giải tự động trên môi trường phần mềm MATLAB.

Cỡ mẫu khảo sát được thực hiện qua các sơ đồ chia lưới từ 7x7 nút đến 17x17 nút cho mỗi phân đoạn tấm gấp (tương đương 578 phần tử tam giác trên mỗi phiến tấm). Phương pháp chọn lưới theo mức độ tăng dần mật độ nút được lựa chọn nhằm kiểm tra tính hội tụ đơn điệu của nghiệm số. Phương pháp CS-FEM-MIN3 được lựa chọn vì tính linh hoạt trong chia lưới tự động với phần tử tam giác 3 nút đơn giản, khả năng tránh hiện tượng khóa cắt khi chiều dày tấm tiến về 0 (tỷ lệ chiều dày trên nhịp nhỏ hơn 1/80) và tốc độ hội tụ nhanh hơn FEM cổ điển từ 15% đến 20%. Toàn bộ quy trình tính toán số được thực hiện liên tục trong khoảng thời gian 6 tháng từ tháng 07/2014 đến tháng 12/2014.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Nghiên cứu đưa ra 4 phát hiện khoa học quan trọng thông qua chuỗi thực nghiệm số:

  • Giảm độ võng tĩnh học nhờ nếp gấp: Khi chuyển từ tấm phẳng sang tấm gấp với góc gập 90 độ và 120 độ, độ cứng chống uốn tăng lên rõ rệt, giúp độ võng cực đại tại tâm tấm giảm từ 35% đến 62% tùy thuộc vào điều kiện biên ngàm hay tựa đơn.
  • Nâng cao khả năng chịu tải bằng dầm gia cường: Việc bố trí hệ gân dầm Timoshenko đặt lệch tâm giúp giảm ứng suất kéo uốn cục bộ tới 45%, đồng thời tăng khả năng chịu tải trọng ngang phân bố đều lên hơn 2,3 lần so với tấm gấp không gia cường.
  • Nâng cao tần số dao động tự do riêng: Kết quả khảo sát 5 mode dao động tự do đầu tiên cho thấy nếp gấp và gân gia cường giúp đẩy tần số dao động riêng cơ bản tăng từ 28% đến 55%, đưa kết cấu ra khỏi dải tần số kích động nguy hiểm của tải trọng gió và người đi bộ (thường dao động từ 1,5 Hz đến 3,5 Hz).
  • Tăng cường độ ổn định tới hạn: Đối với các hệ trụ công xôn tấm gấp 4 nếp gấp và 8 nếp gấp, việc gia cường gân dọc làm tăng hệ số tải trọng tới hạn từ 1,8 lần lên đến 3,4 lần, loại bỏ nguy cơ mất ổn định uốn xoắn cục bộ.

Thảo luận kết quả

Nguyên nhân chính của sự gia tăng khả năng chịu lực là do nếp gấp chuyển đổi cơ chế làm việc của kết cấu từ biến dạng uốn thuần túy sang trạng thái ứng suất màng kết hợp, trong khi dầm Timoshenko tiếp nhận hữu hiệu lực cắt và mômen xoắn phát sinh.

Khi so sánh với các công bố khoa học quốc tế và kết quả mô phỏng từ các phần mềm thương mại như ANSYS, SAP2000, sai số của phương pháp CS-FEM-MIN3 chỉ dao động dưới 1,5%. Trong khi phần tử tứ giác 9 nút hoặc tam giác 16 nút truyền thống đòi hỏi khối lượng bộ nhớ lớn, phần tử CS-FEM-MIN3 giảm được hơn 40% số bậc tự do cần giải mà vẫn đạt độ chính xác tương đương. Dữ liệu nghiên cứu được biểu diễn trực quan qua 16 bảng số liệu so sánh độ võng, tần số dao động và 21 hình vẽ mô phỏng lưới phần tử cùng dạng hình học của các mode mất ổn định không gian.

Đề xuất và khuyến nghị

  • Tối ưu hóa góc gập hình học: Đơn vị tư vấn thiết kế kết cấu nên áp dụng góc gấp tối ưu từ 90 độ đến 120 độ cho các công trình mái nhịp lớn vượt khẩu độ 18 mét, giúp tiết kiệm từ 15% đến 20% khối lượng thép kết cấu trong giai đoạn thiết kế cơ sở từ năm 2026.
  • Tích hợp mô-đun phần tử trơn vào phần mềm thương mại: Các nhóm kỹ sư phát triển phần mềm tính toán xây dựng cần tích hợp thuật toán CS-FEM-MIN3 vào công cụ phân tích kết cấu chuyên dụng nhằm rút ngắn 30% thời gian xử lý mô phỏng số, hoàn thiện kiểm thử trong vòng 12 tháng tới.
  • Kiểm soát nghiêm ngặt phổ dao động động học: Cơ quan thẩm định thiết kế công trình giao thông và dân dụng cần quy định bắt buộc kiểm toán 5 mode dao động riêng đầu tiên đối với các sàn và dầm cầu tấm gấp vượt nhịp trên 12 mét, hướng đến mục tiêu triệt tiêu 100% rủi ro cộng hưởng tải trọng động.
  • Chuẩn hóa vị trí gân gia cường lệch tâm: Doanh nghiệp thi công kết cấu thép cần định vị chính xác khoảng cách lệch tâm của dầm gia cường dọc theo các đường nếp gấp để nâng cao hệ số ổn định đàn hồi thêm tối thiểu 50% trước quý 4 năm 2026.

Đối tượng nên tham khảo luận văn

  • Kỹ sư thiết kế kết cấu công trình: Khai thác phương pháp tính toán chuẩn xác cho các hệ mái vòm, dầm hộp cầu thép và vách ngăn chịu lực, ứng dụng thành công cho hơn 10 loại hình kết cấu nhịp lớn phức tạp.
  • Học viên cao học và nghiên cứu sinh ngành Xây dựng: Tiếp cận cơ sở toán học tường minh của phương pháp phần tử hữu hạn trơn, sử dụng mã nguồn MATLAB mẫu để phát triển các đề tài phân tích vật liệu composite trong thời gian nghiên cứu từ 2 đến 3 năm.
  • Chuyên gia phát triển phần mềm mô phỏng (CAE): Tận dụng thuật toán ma trận phần tử tam giác 3 nút trơn hóa để tối ưu hóa bộ giải phần tử hữu hạn, giảm 40% dung lượng tính toán so với phần tử bậc cao.
  • Giảng viên các trường đại học khối kỹ thuật: Sử dụng hệ thống 5 chương tài liệu và 21 hình vẽ minh họa chi tiết làm tài liệu tham khảo giảng dạy cho môn học Phương pháp phần tử hữu hạn nâng cao và Động lực học công trình.

Câu hỏi thường gặp

  • Hiện tượng khóa cắt trong phân tích tấm là gì và phương pháp CS-FEM-MIN3 giải quyết như thế nào? Hiện tượng khóa cắt xuất hiện khi phân tích tấm mỏng bằng phần tử hữu hạn tiêu chuẩn, khiến ma trận độ cứng bị cứng hóa quá mức và làm giảm độ võng tính toán từ 25% đến 50%. CS-FEM-MIN3 khắc phục triệt để vấn đề này bằng cách làm trơn trường biến dạng trên các ô tam giác con mà không cần tích phân giảm.

  • Tại sao kết cấu tấm gấp lại chịu lực tốt hơn kết cấu tấm phẳng thông thường? Nhờ sự xuất hiện của các nếp gấp từ 90 độ đến 150 độ, mômen kháng uốn của tiết diện tăng lên gấp 2 đến 4 lần. Tấm gấp chuyển phần lớn tải trọng tác dụng thành ứng suất màng trong mặt phẳng, giúp giảm độ võng tại tâm hơn 40% trong thực tế.

  • Lý thuyết dầm Timoshenko đóng vai trò gì khi liên kết với tấm Reissner-Mindlin? Lý thuyết Timoshenko tính toán đầy đủ ảnh hưởng của biến dạng trượt cắt và góc xoay của gân gia cường, đồng thời xử lý chính xác độ lệch tâm giữa trục dầm và tấm. Sự kết hợp này đảm bảo điều kiện tương thích chuyển vị tuyệt đối tại vị trí liên kết hàn.

  • Phương pháp CS-FEM-MIN3 có ưu điểm gì nổi bật so với các phần mềm ANSYS hay SAP2000? CS-FEM-MIN3 sử dụng phần tử tam giác 3 nút đơn giản nên việc chia lưới tự động cho các kết cấu có biên hình học phức tạp rất thuận tiện. Phương pháp này giảm từ 30% đến 45% số bậc tự do cần tính toán nhưng vẫn duy trì độ chính xác tương đương các phần tử bậc cao.

  • Ý nghĩa của việc khảo sát hệ số ổn định tới hạn của trụ tấm gấp công xôn là gì? Các trụ thành mỏng chịu nén thường có nguy cơ mất ổn định đột ngột trước khi vật liệu đạt giới hạn bền. Nghiên cứu chứng minh việc bố trí 4 đến 8 nếp gấp kết hợp gân gia cường giúp nâng cao hệ số tải trọng tới hạn lên 180% đến 340%, đảm bảo an toàn tuyệt đối cho công trình.

Kết luận

  • Xây dựng thành công thuật toán số CS-FEM-MIN3 kết hợp dầm Timoshenko để phân tích đồng thời bài toán tĩnh học, dao động tự do và ổn định của tấm gấp gia cường.
  • Khắc phục triệt để hiện tượng khóa cắt của lý thuyết Mindlin trong miền tấm mỏng, đảm bảo sai số tính toán dưới 1,5% so với các nghiệm đối chứng quốc tế.
  • Khẳng định vai trò của nếp gấp và gân gia cường trong việc giảm độ võng cực đại tới 62% và tăng hệ số ổn định kết cấu lên hơn 3 lần.
  • Đóng góp bộ dữ liệu kiểm chứng gồm 16 bảng số liệu chi tiết và quy trình khảo sát hội tụ tin cậy với mật độ lưới từ 7x7 nút đến 17x17 nút.
  • Định hình hướng nghiên cứu tiếp theo trong 12 đến 24 tháng tới nhằm mở rộng mô hình cho bài toán vật liệu composite nhiều lớp và phi tuyến hình học.

Các kỹ sư và nhà nghiên cứu quan tâm có thể khai thác toàn văn luận văn để ứng dụng ngay phương pháp phần tử trơn vào việc tối ưu hóa thiết kế các công trình kết cấu tấm vỏ khẩu độ lớn.
