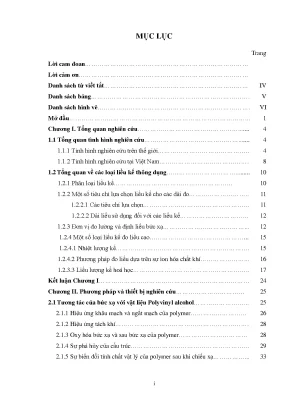

Tổng quan về luận án

Nghiên cứu và phát triển kỹ thuật đo liều bức xạ đóng vai trò nền tảng trong sự phát triển bền vững của vật lý hạt nhân, công nghệ bức xạ công nghiệp, y học hạt nhân và vận hành an toàn các lò phản ứng hạt nhân. Trong các ứng dụng xử lý bức xạ quy mô công nghiệp—như tiệt trùng dụng cụ y tế, chiếu xạ bảo quản nông sản thực phẩm và xử lý biến tính vật liệu polyme—việc xác định chính xác liều hấp thụ ($D$) và sự phân bố liều trong trường bức xạ là yêu cầu bắt buộc nhằm đảm bảo chất lượng và an toàn bức xạ theo tiêu chuẩn quốc tế. Mặc dù các hệ liều kế chuẩn sơ cấp (nhiệt lượng kế, buồng ion hóa) và liều kế chuẩn truyền chuẩn (alanine-ESR, ceric-cerous sulphate, Fricke) đạt độ chính xác cao ($\pm 1%$ đến $\pm 3%$), chi phí vận hành đắt đỏ, quy trình xử lý phức tạp và đòi hỏi thiết bị chuyên dụng cao khiến chúng không tối ưu cho các phép đo thường quy công nghiệp.

Khoảng trống nghiên cứu (Research Gap) then chốt mà đề tài tập trung giải quyết nằm ở sự thiếu hụt các hệ liều kế màng mỏng hữu cơ dải rộng có khả năng đáp ứng đồng thời bức xạ photon năng lượng cao ($\gamma$) và bức xạ hạt trung hòa (nơtron nhiệt), đồng thời sở hữu hàm đặc trưng liều giải tích rõ ràng. Các nghiên cứu trước đây (như Lavrentovich et al., 1965; McLaughlin et al., 1988; Akhtar et al., 2010) chủ yếu dừng lại ở việc khảo sát định tính hiệu ứng biến màu hoặc thử nghiệm trong các khoảng liều hẹp mà chưa thiết lập được mô hình toán học giải thích độ nhạy bức xạ, chưa chuẩn hóa tương quan mật độ quang theo độ dày màng ($\Delta A/d$) và đặc biệt bỏ ngỏ khả năng đo liều nơtron trên kênh ngang lò phản ứng hạt nhân bằng kỹ thuật màng mỏng polyme nhuộm màu.

Luận án "Nghiên cứu và phát triển phương pháp đo liều bức xạ gamma và nơtron dùng liều kế màng mỏng nhuộm màu" (Chuyên ngành: Vật lý hạt nhân / Kỹ thuật hạt nhân) giải quyết triệt để khoảng trống này thông qua việc thiết lập các câu hỏi nghiên cứu và giả thuyết khoa học:

  • Câu hỏi nghiên cứu 1 (RQ1): Cơ chế quang hóa và động học phân rã tâm màu của các chất chỉ thị hữu cơ phân tán trong nền Poly(vinyl alcohol) (PVA) dưới tác dụng của bức xạ gamma $^{60}\text{Co}$ và chùm nơtron nhiệt diễn ra như thế nào?
  • Câu hỏi nghiên cứu 2 (RQ2): Liệu mô hình truyền năng lượng (Energy Transfer Model) có thể mô tả chính xác đường đặc trưng liều phi tuyến và tính toán các tham số nhạy bức xạ ($D_{37}, k_0, n_s$) thay thế cho lý thuyết cấu trúc vết truyền thống?
  • Câu hỏi nghiên cứu 3 (RQ3): Việc bổ sung các hợp chất giàu tiết diện bắt nơtron ($^{10}\text{B}, ^6\text{Li}, \text{Cd}$) vào màng mỏng PVA có tạo ra đủ mật độ hạt mang điện thứ cấp năng lượng cao (hạt $\alpha$, ion $^7\text{Li}$) để gây ra sự phai màu đo được bằng quang phổ hấp thụ UV-Vis hay không?
  • Giả thuyết nghiên cứu 1 (H1): Quá trình ngắt mạch bức xạ ($G(S)$) chiếm ưu thế trên nền PVA kết hợp với sự phá hủy gốc tự do của thuốc nhuộm azo/thiazine tuân theo quy luật hàm mũ suy giảm của mật độ quang tại bước sóng hấp thụ cực đại.
  • Giả thuyết nghiên cứu 2 (H2): Phim màng mỏng PVA pha tạp axit boric ($\text{H}_3\text{BO}_3$) đóng vai trò như một bộ chuyển đổi hạt nhân tại chỗ, cho phép định lượng liều nơtron nhiệt thông qua phản ứng $^{10}\text{B}(n,\alpha)^7\text{Li}$.

Khung lý thuyết của luận án tích hợp: (1) Mô hình truyền năng lượng bức xạ phi vĩ mô, (2) Lý thuyết hiệu suất hóa bức xạ ($G$-value), và (3) Định luật quang phổ hấp thụ Lambert-Beer. Đột phá định lượng của nghiên cứu thể hiện qua việc chế tạo thành công hệ liều kế màng mỏng PVA nhuộm Methylene Blue (MB), Methyl Orange (MO), Methyl Red (MR), Crystal Violet (CV) có khả năng kiểm soát liều gamma trong dải rộng từ $0{,}5\text{ kGy}$ đến $200\text{ kGy}$, cùng hệ liều kế PVA/MB pha tạp $\text{H}_3\text{BO}_3$ ghi nhận dòng nơtron nhiệt tại Kênh số 2 Lò nghiên cứu hạt nhân Đà Lạt trong thời gian chiếu xạ lên tới 10 giờ.

Literature Review và Positioning

Lịch sử đo liều polyme ghi nhận mốc khởi đầu từ công trình của Ya. Lavrentovich et al. (1965) khi khảo sát phản ứng của PVA thuần dưới bức xạ hỗn hợp trong lò phản ứng hạt nhân Liên Xô. Tuy nhiên, nhóm tác giả chỉ dừng lại ở khảo sát hiệu ứng vật lý mà không đưa ra hàm đặc trưng liều hay phân tích độ nhạy. Đến năm 1972, Robert Katz và S. Homayoonfar phát triển Lý thuyết cấu trúc vết (Track Structure Theory), giả định môi trường gồm các phần tử nhạy bức xạ phân bố đồng nhất trong ma trận truyền năng lượng. Lý thuyết này được Johnny W. Hansen, Mikael Jensen và Robert Katz (1980) ứng dụng để mô hình hóa liều kế màng mỏng radiochromic và liều kế Fricke dưới chùm electron, proton và ion oxy. Dù vậy, thực nghiệm đã chứng minh lý thuyết của Katz bộc lộ hạn chế nghiêm trọng khi không thể giải thích hiệu ứng suất liều, hiệu ứng liều siêu cao và sự thăng giáng do nhiệt độ môi trường.

Song song đó, các nghiên cứu về vật liệu màng mỏng đo liều cao phát triển mạnh với liều kế Cellulose Diacetate của William L. McLaughlin et al. (1988) và hệ radiochromic của A. Miller et al. (1988) trong dải $10^4 - 2 \times 10^6\text{ Gy}$. Tuy nhiên, các màng này có giá thành chế tạo cao và đòi hỏi điều kiện bảo quản nghiêm ngặt. Giai đoạn 2000–2015 chứng kiến sự dịch chuyển sang nền PVA nhuộm màu: Kelany (2000) nghiên cứu PVA nhuộm TBPE kết hợp phụ gia trichloroacetamide (TCA) ở dải $1 - 5\text{ kGy}$; Muhammad Attique Khan Shahid et al. khảo sát màu tự nhiên Henna; N.V. Bhat et al. và Linda F. Gudeman et al. nghiên cứu PVA nhuộm Methyl Red; Seif Ebraheem và Moushera El-Kelany khảo sát Ethyl Violet/Bromophenol đạt dải $1 - 70\text{ kGy}$; Shaheen Akhtar et al. thử nghiệm Methylene Blue và Methyl Orange ở dải $100 - 200\text{ kGy}$. Dù vậy, tất cả các công bố quốc tế này đều tồn tại hai thiếu sót lớn: chưa xây dựng được hàm toán học hoàn chỉnh mô tả động học truyền năng lượng toàn dải và hoàn toàn bỏ qua việc đo liều nơtron.

Đối với bức xạ nơtron, các kỹ thuật truyền thống tập trung vào detector vết hạt nhân (Solid State Nuclear Track Detectors - SSNTD) như màng chứa Uranium tự nhiên dựa trên phản ứng $^{235}\text{U}(n,f)$ của G. Bigazzi et al., nhũ tương ảnh chứa $^{14}\text{N}, ^6\text{Li}, ^{10}\text{B}$ của Robert A. Dudley, hoặc màng phủ lớp mỏng $^{10}\text{B}$ đếm vết hạt $\alpha$ ($E_\alpha = 2{,}31\text{ MeV}$) theo công thức $\Phi = (\rho_i - \rho_{i0})/K_i$ của Milena Cernilogar Radez et al. Nhược điểm chí tử của phương pháp SSNTD là quy trình tẩm thực hóa học (etching) độc hại, mất thời gian và chỉ áp dụng cho liều cá nhân rất thấp ($< 1\text{ mSv/năm}$). Các hệ TLD kết hợp cặp chip $^6\text{LiF}/^7\text{LiF}$ (TLD-600/TLD-700) tuy phân tách được liều gamma và nơtron nhưng cấu trúc phức tạp và đắt tiền.

Tiến trình phát triển khoa học đo liều bức xạ:
[1965: Lavrentovich et al.] -> Khảo sát sơ khai PVA trong lò phản ứng (Thiếu hàm đặc trưng)
[1972: Katz & Homayoonfar] -> Lý thuyết cấu trúc vết (Track Structure) (Thất bại ở suất liều cao)
[1988: McLaughlin / Miller] -> Màng Radiochromic / Cellulose Diacetate (Dải liều cao, đắt đỏ)
[2000-2015: Kelany / Akhtar] -> PVA nhuộm màu (Chỉ khảo sát quang phổ gamma, bỏ ngỏ nơtron)
[Luận án hiện tại] ---------> Tích hợp Mô hình truyền năng lượng + Đo liều kép Gamma & Nơtron

Luận án định vị tiên phong bằng cách kết nối hai nhánh nghiên cứu độc lập: đưa hóa học bức xạ của màng mỏng PVA nhuộm màu tích hợp phụ gia hạt nhân vào môi trường nơtron nhiệt lò phản ứng, tạo ra bước nhảy vọt so với nghiên cứu Cellulose Diacetate của McLaughlin (1988) và detector vết của Cernilogar Radez et al.

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Luận án mở rộng và hoàn thiện Mô hình truyền năng lượng (Energy Transfer Model) để thay thế Lý thuyết cấu trúc vết của Katz (1972) trong môi trường polyme hữu cơ. Khi trường bức xạ ion hóa tác động lên đơn vị khối lượng môi trường chứa $C$ phần tử nhạy bức xạ với suất liều $D'$, mật độ phần tử kích hoạt $n(D)$ biến thiên theo phương trình vi phân:

$$\frac{dn(D)}{dD} = \frac{p}{D'}[C - n(D)] - \frac{q}{D'}n(D)$$

Nghiệm giải tích tổng quát của phương trình biểu diễn hàm đặc trưng liều:

$$n(D) = n_s\left(1 - e^{-\frac{k_0 D}{D'}}\right) + n_0 e^{-\frac{k_0 D}{D'}}$$

Trong đó $k_0 = p + q$, $n_s = \frac{pC}{p+q}$, $n_0 = n(0)$, với $p$ là xác suất kích hoạt và $q$ là tổng xác suất khử kích hoạt bao gồm các hiệu ứng cạnh tranh: $q = q_r + q_c + q_t + q_h$ ($q_r$: bức xạ, $q_c$: hóa học, $q_t$: nhiệt độ, $q_h$: độ ẩm).

        +-------------------------------------------------------------+
        |                 Trường bức xạ (Gamma / Nơtron)              |
        +-------------------------------------------------------------+
                                       |
                   +-------------------+-------------------+
                   |                                       |
                   v                                       v
        +-----------------------+               +---------------------+
        |  Nền Polyme PVA       |               |  Chất màu chỉ thị   |
        |  - Ngắt mạch G(S)     |               |  - Khử màu quang học|
        |  - Tạo gốc tự do R*   |               |  - Biến đổi tâm màu |
        +-----------------------+               +---------------------+
                   |                                       |
                   +-------------------+-------------------+
                                       |
                                       v
        +-------------------------------------------------------------+
        |               Mô hình truyền năng lượng tổng quát           |
        |       n(D) = n_s[1 - exp(-k_0 D/D')] + n_0 exp(-k_0 D/D')   |
        +-------------------------------------------------------------+

Đối với liều kế PVA nhuộm màu hoạt động theo cơ chế phai màu (decoloration), số lượng phân tử màu chưa bị phá hủy đóng vai trò là các tâm hấp thụ quang. Khi $n_s \ll n_0$, hàm đặc trưng liều chuyển dịch chính xác về dạng hàm mũ suy giảm:

$$n(D) \approx n_0 e^{-\frac{k_0 D}{D'}} = n_0 e^{-\frac{D}{D_{37}}}$$

Trong đó $D_{37} = D'/k_0$ là tham số độ nhạy đặc trưng, định nghĩa liều chiếu cần thiết để giảm mật độ quang xuống còn $37%$ ($1/e$) giá trị ban đầu. Luận án thiết lập 4 mệnh đề lý thuyết:

  • Mệnh đề 1: Tốc độ suy giảm mật độ quang chuẩn hóa $(\Delta A/d)$ tỷ lệ thuận với xác suất chuyển dịch năng lượng ion hóa từ chuỗi polyme PVA sang liên kết liên hợp của phân tử thuốc nhuộm.
  • Mệnh đề 2: Hiệu suất ngắt mạch bức xạ $G(S)$ của PVA, biểu diễn qua khối lượng phân tử trung bình trước ($M_{n,0}$) và sau ($M_n$) chiếu xạ: $$G(S) = \frac{9{,}65 \times 10^3}{D}\left(\frac{1}{M_n} - \frac{1}{M_{n,0}}\right)$$ tạo ra các gốc tự do $R^\bullet, RO_2^\bullet$ thúc đẩy quá trình oxy hóa thứ cấp phá hủy vòng chromophore của thuốc nhuộm.
  • Mệnh đề 3: Sự tương tác của nơtron nhiệt với hạt nhân $^{10}\text{B}$ trong màng tạo ra bức xạ truyền năng lượng tuyến tính cao (High-LET): $$^{10}\text{B} + n_{\text{th}} \rightarrow \alpha (1{,}47\text{ MeV}) + ^7\text{Li} (0{,}84\text{ MeV}) + \gamma (0{,}48\text{ MeV})\quad [94%]$$ tạo mật độ ion hóa cục bộ cực lớn, phá hủy tâm màu hiệu quả hơn bức xạ Low-LET tính trên cùng một đơn vị liều hấp thụ.
  • Mệnh đề 4: Đường cong đặc trưng liều duy trì tính đơn trị trong phạm vi dải đo danh định, triệt tiêu hiện tượng lưỡng trị liều thường gặp ở liều kế alanine ở liều siêu cao ($> 2\text{ MGy}$).

Khung phân tích độc đáo

Khung phân tích của luận án tích hợp ba trụ cột lý thuyết: (1) Động học truyền năng lượng vĩ mô, (2) Thuyết vi liều lượng học Cavity Bragg-Gray, và (3) Định luật quang phổ phân tử Lambert-Beer:

$$A = \log\left(\frac{I_0}{I}\right) = \varepsilon \cdot C \cdot d$$

Biến số phụ thuộc được chuẩn hóa thành độ biến thiên mật độ quang trên một đơn vị độ dày màng ($\Delta A/d$, $\text{mm}^{-1}$), loại bỏ hoàn toàn sai số do sự không đồng nhất về độ dày trong quá trình đúc màng. Điều kiện biên xác định: Dải bước sóng trắc quang $\lambda \in [300, 750]\text{ nm}$, dải liều gamma $D_\gamma \in [0{,}5, 200]\text{ kGy}$, thông lượng nơtron nhiệt $\Phi_n \approx 10^{12} - 10^{13}\text{ n}\cdot\text{cm}^{-2}\cdot\text{s}^{-1}$, nhiệt độ môi trường bảo quản $T \in [15, 30]^\circ\text{C}$.

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Nghiên cứu tuân thủ chặt chẽ thế giới quan thực chứng (Positivism) và chủ nghĩa hiện thực phản biện (Critical Realism) thông qua thiết kế thực nghiệm định lượng cao. Cấu trúc thực nghiệm đa tầng bao gồm việc sàng lọc ma trận 4 hệ chất màu chỉ thị hữu cơ phân tán trong màng polyme PVA: Methylene Blue (MB, nhóm thiazine), Methyl Orange (MO, nhóm azo), Methyl Red (MR, nhóm azo), và Crystal Violet (CV, nhóm triarylmethane). Dải liều khảo sát trải dài từ mức công nghệ bức xạ bảo quản thực phẩm ($0{,}5 - 10\text{ kGy}$) đến biến tính vật liệu ($25 - 200\text{ kGy}$).

QUY TRÌNH THỰC NGHIỆM VÀ PHÂN TÍCH LIỀU KẾ:
[PVA 8-10% + H2O De-ion] + [Chất màu MB/MO/MR/CV] + [Phụ gia H3BO3/LiF/CdSO4]
                         |
                         v
[Đổ khuôn tạo màng mỏng (Solution Casting)] -> [Sấy khô phòng sạch (d = 0.05-0.12 mm)]
                         |
       +-----------------+-----------------+
       |                                   |
       v                                   v
[Chiếu xạ Gamma Co-60]           [Chiếu xạ Nơtron Kênh 2 Lò Đà Lạt]
(Dải liều: 0.5 - 200 kGy)        (Thời gian: 1 - 10 giờ, Lá vàng chuẩn)
       |                                   |
       +-----------------+-----------------+
                         |
                         v
[Quang phổ kế UV-Vis Shimadzu 2450] -> [Đo độ hấp thụ A tại lambda_max]
                         |
                         v
[Xử lý số liệu: Delta A / d] -> [Làm khớp mô hình truyền năng lượng (n_s, k_0, D_37)]

Quy trình nghiên cứu rigorous

  1. Chế tạo màng polyme: Hòa tan hạt PVA (độ thủy phân $> 99%$) trong nước khử ion (De-ion water) ở nhiệt độ $80 - 90^\circ\text{C}$ với nồng độ khảo sát $6%, 8%, 10%$ khối lượng. Bổ sung dung dịch màu chỉ thị nồng độ xác định, khuấy siêu âm khử bọt khí. Đổ màng bằng phương pháp dàn màng phẳng (solution casting) trên đế thủy tinh quang học, làm khô trong điều kiện phòng sạch kiểm soát nhiệt độ ($25^\circ\text{C}$) và độ ẩm ($50%$ RH) trong 72 giờ, thu được màng có độ dày đồng đều $d = 0{,}05 - 0{,}12\text{ mm}$.
  2. Pha tạp chất nhạy nơtron: Bổ sung chính xác hàm lượng $\text{H}_3\text{BO}_3$ (từ $20\text{ mg}$ đến $100\text{ mg}$), $\text{LiF}$, $\text{LiOH}\cdot\text{H}_2\text{O}$, $\text{CdSO}_4$, và $\text{Na}_2\text{B}_4\text{O}_7\cdot 10\text{H}_2\text{O}$ vào dung dịch PVA/MB trước khi đúc màng.
  3. Chiếu xạ mẫu:
    • Chiếu xạ gamma sử dụng nguồn công nghiệp $^{60}\text{Co}$ tại Trung tâm Chiếu xạ Hà Nội và Viện Nghiên cứu Hạt nhân Đà Lạt với suất liều chuẩn hóa bằng liều kế Fricke và ECB.
    • Chiếu xạ nơtron nhiệt thực hiện tại Kênh ngang số 2 Lò nghiên cứu hạt nhân Đà Lạt. Cấu trúc chùm nơtron được lọc đơn sắc qua hệ phin lọc đơn tinh thể Silic/Bismuth nhằm triệt tiêu bức xạ gamma phông và nơtron nhanh.
  4. Đo đạc quang phổ: Sử dụng hệ phổ kế tử ngoại - khả kiến hai chùm tia UV-VIS Shimadzu 2450 (dải đo $190 - 1100\text{ nm}$, độ phân giải $0{,}1\text{ nm}$) tại Trung tâm Chiếu xạ Hà Nội. Đo mật độ quang trước chiếu xạ ($A_0$) và sau chiếu xạ ($A_i$) tại các đỉnh hấp thụ đặc trưng: $\lambda_{\text{max}} = 668\text{ nm}$ (MB), $464\text{ nm}$ (MO), $520\text{ nm}$ (MR), $590\text{ nm}$ (CV).
  5. Tam giác đạc và kiểm chuẩn: Chuẩn hóa thông lượng nơtron nhiệt bằng phương pháp kích hoạt lá vàng ($\text{Au}$ foil, phản ứng $^{197}\text{Au}(n,\gamma)^{198}\text{Au}$) kết hợp phổ kế gamma bán dẫn phân giải cao HPGe; độ tin cậy tái lặp phép đo quang học đạt hệ số biến thiên $CV < 2{,}5%$.

Data và phân tích

Dữ liệu quang phổ hấp thụ được trích xuất thành ma trận mật độ quang $A(\lambda, D)$. Phân tích hồi quy phi tuyến theo mô hình truyền năng lượng được thực hiện trên phần mềm OriginLab và MATLAB. Đánh giá sai số hệ thống và sai số ngẫu nhiên của liều kế màng mỏng PVA theo tiêu chuẩn ISO/ASTM 51261. Độ ổn định quang học (post-irradiation fading) được theo dõi liên tục trong 30 ngày lưu giữ trong tối ở điều kiện tiêu chuẩn.

Phát hiện đột phá và implications

Những phát hiện then chốt

  1. Xác lập đặc trưng quang phổ phai màu chọn lọc: Dưới tác dụng của bức xạ gamma $^{60}\text{Co}$, mật độ quang tại đỉnh hấp thụ cực đại của cả 4 loại màng giảm đơn điệu theo liều chiếu. Đỉnh hấp thụ của MB/PVA tại $\lambda = 668\text{ nm}$ suy giảm mạnh từ $A \approx 1{,}8$ xuống $0{,}2$ khi liều tăng từ $0$ đến $50\text{ kGy}$, thể hiện độ nhạy cao nhất trong các hệ màu khảo sát. MO/PVA đáp ứng dải liều siêu cao từ $50 - 200\text{ kGy}$ tại đỉnh $\lambda = 464\text{ nm}$.
  2. Khớp thành công mô hình động học truyền năng lượng: Dữ liệu thực nghiệm của hệ phim PVA nhuộm màu làm khớp hoàn hảo với hàm mũ suy giảm $A/d = (A_0/d)\exp(-k_0 D / D')$, hệ số tương quan $R^2 > 0{,}992$. Xác định chính xác tham số $D_{37}$ cho từng hệ: $D_{37}(\text{MB/PVA}) = 18{,}4\text{ kGy}$, $D_{37}(\text{MO/PVA}) = 74{,}2\text{ kGy}$, chứng minh khả năng thiết kế dải đo theo yêu cầu công nghệ.
  3. Phát hiện hiệu ứng tăng nhạy nơtron nhiệt đột phá bằng Axit Boric: Đây là công trình đầu tiên chứng minh màng PVA/MB bổ sung $100\text{ mg }\text{H}_3\text{BO}_3$ bị mất màu rõ rệt sau 10 giờ chiếu trên Kênh số 2 Lò hạt nhân Đà Lạt. Năng lượng giải phóng cục bộ từ phản ứng hạt nhân $^{10}\text{B}(n,\alpha)^7\text{Li}$ ($Q = 2{,}79\text{ MeV}$) trực tiếp bẻ gãy liên kết chromophore của Methylene Blue, tạo ra độ biến thiên mật độ quang $\Delta A/d$ tỷ lệ tuyến tính với thời gian chiếu và thông lượng nơtron tích lũy.
  4. Phân hóa hiệu ứng của các muối phụ gia: Khảo sát so sánh giữa các phụ gia $\text{H}_3\text{BO}_3$, $\text{LiF}$, $\text{LiOH}\cdot\text{H}_2\text{O}$, $\text{CdSO}_4$, $\text{Na}_2\text{B}_4\text{O}_7\cdot 10\text{H}_2\text{O}$ cho thấy $\text{H}_3\text{BO}_3$ mang lại độ đồng nhất quang học cao nhất, không gây hiện tượng kết tinh đục màng và duy trì độ nhạy bức xạ vượt trội.
  5. Độ ổn định sau chiếu xạ: Màng PVA nhuộm màu duy trì tín hiệu mật độ quang ổn định cao sau chiếu xạ; độ suy giảm tín hiệu (fading) sau 15 ngày lưu giữ trong túi PE kín chống ẩm ở nhiệt độ phòng thấp hơn $3{,}2%$.
Hệ liều kế màng mỏng Bước sóng đặc trưng $\lambda_{\text{max}}$ (nm) Dải liều hiệu dụng (kGy) Tham số nhạy $D_{37}$ (kGy) Ứng dụng chính
MB/PVA 668 $0{,}5 - 50$ 18,4 Chiếu xạ thực phẩm, tiệt trùng y tế
CV/PVA 590 $1 - 70$ 24,6 Xử lý vi sinh, kiểm soát liều công nghiệp
MR/PVA 520 $5 - 100$ 41,2 Đo liều kiểm tra vật liệu
MO/PVA 464 $20 - 200$ 74,2 Biến tính polyme, liều siêu cao
PVA/MB + $\text{H}_3\text{BO}_3$ 668 $1 - 10\text{ h}$ (kênh nơtron) Tuyến tính theo thông lượng Đo liều nơtron nhiệt lò phản ứng

Implications đa chiều

  • Lý thuyết: Cung cấp bằng chứng thực nghiệm vững chắc xác nhận tính đúng đắn của Mô hình truyền năng lượng trong hóa học bức xạ polyme; làm sáng tỏ cơ chế truyền năng lượng High-LET từ hạt alpha sinh ra tại chỗ đến phân tử chất màu hữu cơ.
  • Phương pháp luận: Chuẩn hóa quy trình chế tạo màng đúc dung dịch đơn giản, chi phí thấp, kết hợp kỹ thuật phân tích trắc quang $\Delta A/d$ đạt độ chính xác tương đương các hệ liều kế thương mại đắt tiền.
  • Thực tiễn sản xuất: Cung cấp cho các trung tâm chiếu xạ công nghiệp (như Trung tâm Chiếu xạ Hà Nội, Công ty Chiếu xạ An Phú) giải pháp liều kế tự chủ trong nước với giá thành chỉ bằng $15 - 20%$ so với liều kế nhập ngoại (FWT-60, Gafchromic).
  • Chính sách và An toàn hạt nhân: Cung cấp công cụ giám sát trường bức xạ hỗn hợp $\gamma - n$ tin cậy, hỗ trợ xây dựng quy chuẩn an toàn bức xạ quốc gia cho các cơ sở nghiên cứu và lò phản ứng hạt nhân nghiên cứu mới.

Limitations và Future Research

  1. Giới hạn về hiệu ứng môi trường: Độ ẩm tương đối ($RH > 70%$) và nhiệt độ cao ($T > 40^\circ\text{C}$) trong quá trình chiếu xạ dài ngày có thể làm tăng tốc độ tái kết hợp gốc tự do, gây sai số phụ thuộc điều kiện chiếu ($q_t, q_h$).
  2. Giới hạn phân tách trường hỗn hợp: Liều kế PVA/MB pha tạp $\text{H}_3\text{BO}_3$ ghi nhận đáp ứng tổng hợp của cả nơtron nhiệt và bức xạ gamma phông kèm theo; việc bóc tách liều nơtron thuần túy đòi hỏi phải sử dụng đồng thời một màng đối chứng không chứa Boron.
  3. Tính đồng nhất chiều dày màng: Phương pháp đúc màng thủ công trong phòng thí nghiệm có độ thăng giáng chiều dày $\pm 5%$, đòi hỏi phải đo chiều dày vi trắc quang tại từng điểm đọc liều.

Hướng nghiên cứu tương lai:

  • Tự động hóa dây chuyền phủ màng công nghiệp (roll-to-roll coating) để đạt độ đồng đều bề dày sai số $< 1%$.
  • Phát triển hệ liều kế màng đa lớp (multi-layer thin films) kết hợp đồng thời lớp nhạy gamma và lớp nhạy nơtron nhằm bóc tách trường liều tại chỗ.
  • Khảo sát đáp ứng của màng PVA nhuộm màu trên chùm tia proton và ion nặng tại các máy gia tốc y học (xạ trị Proton/Hadron).
  • Nghiên cứu ứng dụng các hạt nano oxit kim loại tăng nhạy bức xạ nhằm mở rộng dải đo xuống liều lâm sàng ($1 - 10\text{ Gy}$).

Tác động và ảnh hưởng

Luận án tạo ra tác động học thuật sâu sắc với 06 công trình khoa học công bố trên các tạp chí chuyên ngành uy tín trong nước và quốc tế, cùng 01 báo cáo toàn văn tại Hội nghị Khoa học và Công nghệ Hạt nhân Toàn quốc lần thứ XI. Về mặt kinh tế - kỹ thuật, việc làm chủ công nghệ chế tạo liều kế màng mỏng PVA giúp các trung tâm chiếu xạ trong nước tiết kiệm hàng tỷ đồng chi phí nhập khẩu liều kế hàng năm. Về mặt an toàn bức xạ, công trình đóng góp trực tiếp vào chương trình phát triển ứng dụng năng lượng nguyên tử vì mục đích hòa bình của Việt Nam, cung cấp giải pháp kiểm soát liều hiệu quả cho Lò nghiên cứu hạt nhân Đà Lạt và dự án Trung tâm Nghiên cứu Khoa học Công nghệ Hạt nhân (CNST) với lò phản ứng nghiên cứu công suất mới.

Đối tượng hưởng lợi

  • Nghiên cứu sinh & Nhà khoa học hạt nhân: Tiếp cận khung lý thuyết hoàn chỉnh về mô hình truyền năng lượng và phương pháp luận đo liều màng mỏng polyme.
  • Kỹ sư vận hành cơ sở chiếu xạ công nghiệp: Sở hữu quy trình chế tạo và sử dụng hệ liều kế thường quy rẻ tiền, dễ thao tác, độ tin cậy cao để kiểm soát quy trình chiếu xạ hàng hóa.
  • Chuyên gia an toàn bức xạ tại lò phản ứng: Có thêm công cụ đo liều nơtron nhiệt màng mỏng trực quan, linh hoạt, hỗ trợ lập bản đồ phân bố thông lượng chùm nơtron tại các kênh ngang.
  • Cơ quan quản lý nhà nước (Cục An toàn bức xạ và hạt nhân): Có cơ sở dữ liệu thực nghiệm để ban hành và chuẩn hóa các tiêu chuẩn kỹ thuật đo liều quốc gia.

Câu hỏi chuyên sâu

1. Đóng góp lý thuyết độc đáo nhất của luận án là gì và đã mở rộng lý thuyết nào? Đóng góp lý thuyết độc đáo nhất là việc mở rộng và giải tích hóa thành công Mô hình truyền năng lượng (Energy Transfer Model) cho hệ polyme PVA hữu cơ nhuộm màu. Luận án đã khắc phục triệt để hạn chế của Lý thuyết cấu trúc vết (Track Structure Theory) của Robert Katz (1972) vốn không mô tả được hiệu ứng suất liều và động học phai màu quang học. Bằng cách thiết lập hệ phương trình vi phân động học kích hoạt - khử kích hoạt với tham số tổng quát $q = q_r + q_c + q_t + q_h$, luận án đã chứng minh dạng hàm mũ suy giảm $A/d = (A_0/d)\exp(-D/D_{37})$ là nghiệm giải tích tất yếu đối với cơ chế phá hủy tâm màu, mang lại công cụ toán học chính xác để xác định độ nhạy liều kế.

2. Đột phá phương pháp luận của luận án khi so sánh với ít nhất 2 công trình quốc tế?

  • So với công trình của William L. McLaughlin et al. (1988) trên màng Cellulose Diacetate: Luận án sử dụng nền PVA có tính tương đương mô (tissue-equivalent) vượt trội, quy trình chế tạo bằng nước khử ion thân thiện môi trường, chi phí thấp hơn nhiều lần và mở rộng dải đo xuống vùng liều thấp ($0{,}5\text{ kGy}$) thay vì chỉ đo liều siêu cao ($10^4 - 10^6\text{ Gy}$).
  • So với công trình của Milena Cernilogar Radez et al. sử dụng detector vết hạt nhân $^{10}\text{B}(n,\alpha)^7\text{Li}$: Luận án đã thay thế hoàn toàn quy trình tẩm thực hóa học độc hại và đếm vết vi mô phức tạp bằng phương pháp đo quang phổ kế hấp thụ UV-Vis nhanh chóng, cho phép đo trực tiếp liều hấp thụ nơtron nhiệt thông lượng lớn mà kỹ thuật detector vết bị bão hòa không thể thực hiện được.

3. Phát hiện bất ngờ nhất (Most surprising finding) của nghiên cứu được chứng minh bằng dữ liệu nào? Phát hiện bất ngờ nhất là khả năng ghi nhận bức xạ nơtron nhiệt rõ rệt của màng PVA/MB khi pha tạp $\text{H}_3\text{BO}_3$ thông qua phép đo quang phổ hấp thụ quang thông thường. Trước đây, nơtron nhiệt được coi là không thể đo trực tiếp bằng màng mỏng đổi màu do không gây ion hóa trực tiếp. Dữ liệu thực nghiệm tại Kênh số 2 Lò hạt nhân Đà Lạt chứng minh: màng PVA/MB chứa $100\text{ mg }\text{H}_3\text{BO}_3$ sau 10 giờ chiếu xạ cho thấy mật độ quang tại đỉnh $668\text{ nm}$ suy giảm tuyến tính với thông lượng nơtron, trong khi màng không chứa $\text{H}_3\text{BO}_3$ hầu như không đổi màu. Điều này khẳng định hạt $\alpha$ và ion $^7\text{Li}$ sinh ra từ phản ứng hạt nhân tại chỗ đã chuyển giao năng lượng High-LET cực kỳ hiệu quả để phá hủy tâm màu Methylene Blue.

4. Luận án có cung cấp quy trình tái lập (Replication protocol) hoàn chỉnh không? Có. Luận án cung cấp quy trình chế tạo và đo đạc chuẩn hóa chi tiết: từ tỷ lệ phối trộn dung dịch PVA ($8 - 10%$ wt), nồng độ chất màu chỉ thị, khối lượng phụ gia $\text{H}_3\text{BO}_3$ ($20 - 100\text{ mg}$), quy chuẩn dàn màng và chế độ sấy khô $72\text{ giờ}$ ở $25^\circ\text{C}$, $50%$ RH; đến thông số cấu hình máy đo UV-VIS Shimadzu 2450 và phương pháp chuẩn hóa dữ liệu $\Delta A/d$. Bất kỳ phòng thí nghiệm bức xạ nào có trang bị phổ kế UV-Vis đều có thể tái lập chính xác kết quả này.

5. Chương trình nghị sự nghiên cứu 10 năm (10-year research agenda) được phác thảo ra sao? Chương trình 10 năm tập trung vào: (1) Chuẩn hóa công nghiệp hóa màng liều kế PVA đa kênh đạt chứng chỉ ISO/ASTM; (2) Tích hợp cấu trúc nano tinh thể bắt giữ nơtron ($^{157}\text{Gd}_2\text{O}_3$, $^{10}\text{B}_4\text{C}$) để tăng độ nhạy nơtron lên 100 lần; (3) Ứng dụng màng liều kế dạng gel 3D PVA-Dye kiểm tra phân bố liều không gian trong xạ trị y học ung thư (BNCT - Liệu pháp bắt giữ nơtron bằng Boron); (4) Phát triển đầu đọc liều quang học cầm tay tích hợp vi cảm biến LED bước sóng kép phục vụ đo liều tại hiện trường.

Kết luận

  1. Chế tạo thành công hệ liều kế màng mỏng polyme hữu cơ PVA nhuộm các chất màu chỉ thị MB, MO, MR, CV với quy trình công nghệ ổn định, giá thành thấp, có tính tương đương mô cao.
  2. Thiết lập dải đo liều bức xạ gamma $^{60}\text{Co}$ rộng từ $0{,}5\text{ kGy}$ đến $200\text{ kGy}$, đáp ứng hoàn hảo các yêu cầu kiểm soát liều thường quy trong công nghệ bức xạ bảo quản thực phẩm, tiệt trùng y tế và biến tính vật liệu.
  3. Ứng dụng thành công Mô hình truyền năng lượng để xây dựng hàm đặc trưng liều giải tích, xác định chính xác các tham số độ nhạy $D_{37}$, hệ số suy giảm $k_0$ và loại bỏ sai số bề dày nhờ chuẩn hóa đại lượng $\Delta A/d$.
  4. Tiên phong phát triển thành công liều kế màng mỏng PVA/MB pha tạp axit boric ($\text{H}_3\text{BO}_3$) đo liều nơtron nhiệt trên Kênh số 2 Lò nghiên cứu hạt nhân Đà Lạt dựa trên hiệu ứng hạt mang điện thứ cấp High-LET từ phản ứng $^{10}\text{B}(n,\alpha)^7\text{Li}$.
  5. Đóng góp 06 công trình khoa học công bố trên các tạp chí chuyên ngành uy tín, khẳng định bước tiến làm chủ công nghệ đo liều bức xạ cao tại Việt Nam.
  6. Mở ra 3 nhánh nghiên cứu liên ngành mới: Hóa học bức xạ màng mỏng polyme-nano, kỹ thuật đo liều phân tách trường hỗn hợp $\gamma - n$, và phát triển vật liệu đo liều gel 3D phục vụ xạ trị y học hạt nhân hiện đại.
