Giới thiệu dự án
Bối cảnh ngành và vấn đề nghiên cứu
Ngành công nghiệp nhiệt - lạnh và điều hòa không khí (HVAC-R) hiện chiếm hơn 15% tổng sản lượng điện năng tiêu thụ toàn cầu và đóng góp trực tiếp lẫn gián tiếp vào khoảng 10% lượng khí thải nhà kính (theo thống kê của Cơ quan Năng lượng Quốc tế - IEA). Các hệ thống làm lạnh truyền thống sử dụng môi chất nhân tạo nhóm Hydrofluorocarbon (HFC) như R134a, R410A, R404A đang phải đối mặt với lộ trình cắt giảm nghiêm ngặt theo Nghị định thư Montreal và Bản sửa đổi bổ sung Kigali do chỉ số tiềm năng làm nóng lên toàn cầu (Global Warming Potential - GWP) rất cao ($GWP_{R134a} = 1430$, $GWP_{R410A} = 2088$).
Trong bối cảnh đó, Carbon Dioxide ($CO_2$ - mã danh định quốc tế R744) nổi lên như một môi chất lạnh tự nhiên tối ưu với $ODP = 0$ (Ozone Depletion Potential), $GWP = 1$, không độc hại, không cháy nổ, giá thành rẻ và sẵn có trong tự nhiên. Tuy nhiên, rào cản kỹ thuật lớn nhất của $CO_2$ là nhiệt độ tới hạn thấp ($T_{cr} = 31,1^\circ\text{C}$) và áp suất tới hạn cao ($P_{cr} = 73,9\text{ bar}$). Tại điều kiện khí hậu nhiệt đới gió mùa nóng ẩm như miền Nam Việt Nam (nhiệt độ môi trường thường xuyên dao động từ $32^\circ\text{C}$ đến $38^\circ\text{C}$), việc duy trì chu trình làm việc hiệu suất cao và ổn định đòi hỏi các giải pháp cấu trúc truyền nhiệt đột phá.
+-----------------------------------------------------------------------------------+
| THÔNG SỐ NHIỆT ĐỘNG CỦA MÔI CHẤT LẠNH TỰ NHIÊN R744 (CO2) |
| - Phân tử lượng (M): 44,01 g/mol |
| - Điểm sôi tiêu chuẩn ở 1 atm (t_b): -78,52 °C |
| - Nhiệt độ tới hạn (T_cr): 31,1 °C |
| - Áp suất tới hạn (P_cr): 73,9 bar (7,39 MPa) |
| - Tiềm năng suy giảm tầng ozone (ODP): 0 |
| - Tiềm năng nóng lên toàn cầu (GWP 100 năm): 1 |
+-----------------------------------------------------------------------------------+
Vấn đề kỹ thuật cốt lõi (Problem Statement)
Các hệ thống làm mát dùng $CO_2$ truyền thống gặp ba thách thức lớn:
- Suy giảm hiệu suất nhiệt động (COP Drop): Khi nhiệt độ ngưng tụ vượt qua điểm tới hạn $31,1^\circ\text{C}$, chu trình buộc phải chuyển sang chế độ siêu tới hạn (transcritical), làm công nén của máy nén tăng vọt và hệ số hiệu quả năng lượng (Coefficient of Performance - COP) sụt giảm từ 30% đến 45%.
- Kích thước và trọng lượng thiết bị bay hơi: Các bộ trao đổi nhiệt ống đồng cánh nhôm thông thường có mật độ truyền nhiệt giới hạn, đòi hỏi kích thước lớn và lượng nạp gas cao, làm tăng chi phí và rủi ro rò rỉ áp lực cao.
- Thiếu cơ sở dữ liệu thực nghiệm tại Việt Nam: Chưa có nhiều nghiên cứu thực nghiệm đồng bộ xác định chính xác năng suất lạnh $Q_0$, lưu lượng khối lượng $G$ và các thông số trạng thái tại từng điểm nút chu trình của hệ thống $CO_2$ tích hợp dàn ngưng giải nhiệt kết hợp nước - gió và dàn bay hơi kênh mini (minichannel).
Mục tiêu của đồ án

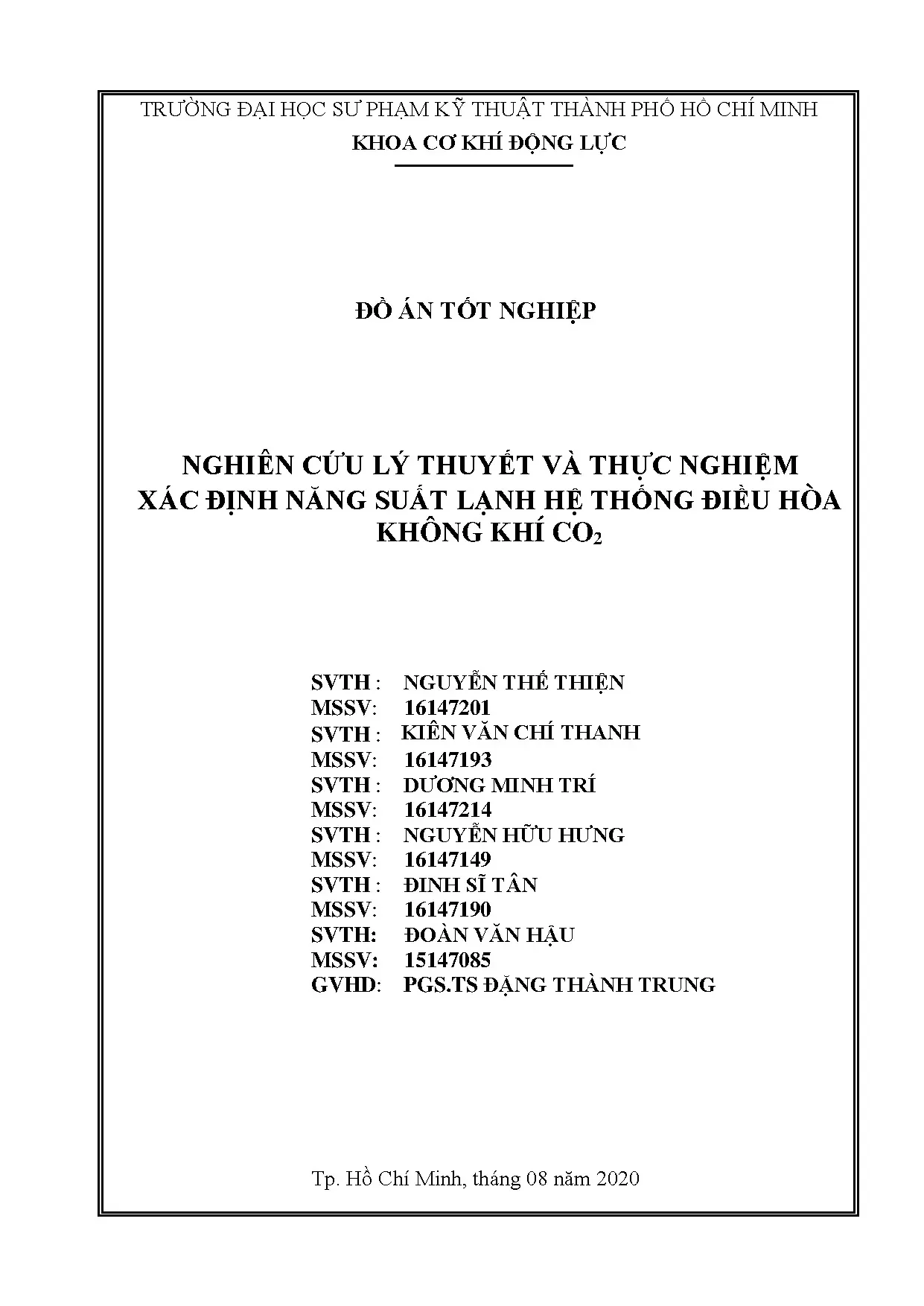

Đề tài "Nghiên cứu lý thuyết và thực nghiệm xác định năng suất lạnh hệ thống điều hòa không khí $CO_2$" được triển khai với 3 mục tiêu cụ thể:
- Xây dựng mô hình toán học và tính toán lý thuyết chu trình nhiệt động dưới tới hạn có quá trình quá lạnh (subcooling) với máy nén chuyên dụng $CO_2$ Dorin CD200 Model 180H.
- Thiết kế, chế tạo và lắp đặt hệ thống thực nghiệm đồng bộ gồm: thiết bị ngưng tụ giải nhiệt kết hợp nước - gió và thiết bị bay hơi kênh mini nhôm chịu áp lực cao ($90\text{ bar}$).
- Đo đạc, xác định chính xác các thông số nhiệt động tại tất cả điểm nút của chu trình ($P, T, h$), tính toán năng suất lạnh thực tế $Q_0$, công nén $N$, hệ số COP, đánh giá sai số giữa lý thuyết và thực nghiệm tại điều kiện nhiệt độ môi trường TP. Hồ Chí Minh ($33^\circ\text{C} - 35^\circ\text{C}$).
Phương pháp tiếp cận và kết quả kỳ vọng
Giải pháp là duy trì chu trình dưới tới hạn (Subcritical Cycle) tại áp suất ngưng tụ $P_k = 73\text{ bar}$ ($T_k = 30,5^\circ\text{C} < 31,1^\circ\text{C}$) thông qua hệ thống dàn ngưng bay hơi kết hợp nước và không khí (Cooling Pad), kết hợp tăng cường độ quá lạnh môi chất ($\Delta T_{sub} = 1\text{ K}$) và sử dụng dàn bay hơi kênh mini kích thước thủy lực $1,6 \times 1,2\text{ mm}$ để tối ưu hóa hệ số truyền nhiệt sôi hai pha $\alpha_{CO2}$.
Kết quả kỳ vọng: Đạt công suất lạnh danh định $Q_0 \approx 3,66\text{ kW}$ đến $4,0\text{ kW}$, hệ số $COP \ge 4,5$, sai số chiều dài ống trao đổi nhiệt tính toán lý thuyết so với thực tế $< 5%$.
Phạm vi và giới hạn nghiên cứu
- Môi chất công tác: $CO_2$ tinh khiết (R744).
- Hệ thống thiết bị: Máy nén Dorin piston nửa kín, van tiết lưu Danfoss, dàn ngưng ống xoắn 4 nhánh giải nhiệt nước - gió, dàn bay hơi kênh mini 34 ống dẹp 4 passes.
- Điều kiện vận hành: Áp suất ngưng tụ $P_k \le 73\text{ bar}$, áp suất bay hơi $P_0 = 40,7\text{ bar}$ ($T_0 = 6^\circ\text{C}$), nhiệt độ môi trường thử nghiệm $32^\circ\text{C} - 35^\circ\text{C}$.
Phân tích và thiết kế giải pháp
Phân tích hiện trạng
Hiện nay, thị trường điều hòa không khí dân dụng và thương mại chủ yếu vận hành dựa trên 3 nhóm môi chất lạnh chính:
| Tiêu chí kỹ thuật / Môi trường | Hệ thống R410A / R32 | Hệ thống R134a | Giải pháp Đề xuất ($CO_2$ R744 Minichannel) |
|---|---|---|---|
| Loại môi chất | HFC nhân tạo | HFC nhân tạo | Môi chất tự nhiên |
| Chỉ số GWP (100 năm) | 2088 (R410A) / 675 (R32) | 1430 | 1 (Thân thiện sinh thái) |
| Chỉ số phá hủy tầng Ozone (ODP) | 0 | 0 | 0 |
| Áp suất làm việc danh định | 15 – 30 bar | 8 – 18 bar | 40 – 75 bar |
| Mật độ truyền nhiệt dàn bay hơi | Trung bình ($35 - 50\text{ W/m}^2\text{K}$) | Thấp ($30 - 45\text{ W/m}^2\text{K}$) | Rất cao ($80 - 120\text{ W/m}^2\text{K}$) |
| Kích thước dàn trao đổi nhiệt | Tiêu chuẩn | Lớn | Giảm 36% - 40% thể tích |
| Độ an toàn cháy nổ (ASHRAE) | A1 / A2L (R32 dễ cháy nhẹ) | A1 (Không cháy) | A1 (Không độc, không cháy) |
Phân tích yêu cầu kỹ thuật theo mô hình MoSCoW
- Must have (Bắt buộc): Chịu được áp suất thử thủy lực tối thiểu $90\text{ bar}$; duy trì nhiệt độ ngưng tụ dưới $31^\circ\text{C}$ trong điều kiện nhiệt độ môi trường nóng ẩm; đảm bảo độ kín khít tuyệt đối không rò rỉ gas.
- Should have (Nên có): Dàn bay hơi kênh mini bằng nhôm ép đùn nhiều lỗ để tăng diện tích tiếp xúc; trang bị biến tần điều khiển lưu lượng nước và tốc độ gió giải nhiệt.
- Could have (Có thể có): Hệ thống thu thập dữ liệu tự động thời gian thực đa kênh kết nối máy tính.
- Won't have (Chưa thực hiện đợt này): Chu trình tích hợp bộ giãn nở phát điện (expander) hoặc bơm nhiệt hai chiều làm nóng/làm lạnh đồng thời.
Thiết kế hệ thống
Bảng thông số trạng thái các điểm nút nhiệt động lý thuyết
| Điểm nút | Trạng thái nhiệt động môi chất | Áp suất $P\text{ (bar)}$ | Nhiệt độ $t\text{ (}^\circ\text{C)}$ | Entanpy $h\text{ (kJ/kg)}$ |
|---|---|---|---|---|
| $1'$ | Hơi quá nhiệt trước khi vào máy nén | 40,7 | 12,0 | 438 |
| $2$ | Hơi quá nhiệt cao áp sau máy nén | 73,0 | 56,5 | 461 |
| $2'$ | Hơi bão hòa khô bắt đầu ngưng tụ | 73,0 | 30,5 | 362 |
| $3$ | Lỏng bão hòa hoàn toàn | 73,0 | 30,5 | 310 |
| $3'$ | Lỏng quá lạnh sau làm mát phụ trợ | 73,0 | 29,5 | 292 |
| $4$ | Hỗn hợp hơi - lỏng sau van tiết lưu | 40,7 | 6,0 | 292 |
| $1$ | Hơi bão hòa khô ra khỏi dàn bay hơi | 40,7 | 6,0 | 427 |
Danh mục công nghệ và thiết bị phần cứng
+------------------------------------------------------------------------------------+
| DANH MỤC TRANG THIẾT BỊ HỆ THỐNG THỰC NGHIỆM |
+------------------------------------------------------------------------------------+
| 1. Máy nén Piston nửa kín: Dorin CD200 Model 180H (3-phase 380V/50Hz) |
| 2. Van tiết lưu: Danfoss chuyên dụng cho CO2 R744 |
| 3. Biến tần điều khiển: Delta VFD-L 0,4 kW (điều khiển vô cấp bơm & quạt) |
| 4. Cảm biến áp suất: Sensys M5256-C3079E-100BG (0 - 100 bar, sai số ±0,5% FS) |
| 5. Thiết bị đo nhiệt độ: Extech 421509 Dual-Channel (Cặp nhiệt K-Type, ±0,75% rdg) |
| 6. Đồng hồ nhiệt độ giám sát: DS-1 Digital Thermometer (-50°C đến +70°C) |
| 7. Cảm biến lưu lượng: Turbine Flow Meter DGTT-015S (P_max 100 bar, -40 đến 150°C) |
| 8. Lưu tốc kế đo vận tốc gió: Lutron/Prova AVM-03 (0,0 - 45,0 m/s, sai số ±3%) |
+------------------------------------------------------------------------------------+
Phương pháp nghiên cứu và quản trị dự án
Đồ án áp dụng mô hình nghiên cứu kết hợp giữa mô phỏng nhiệt động giải tích (Analytical Modeling) và kiểm chứng thực nghiệm đa điểm đo (Empirical Multi-point Validation).
+-------------------------------------------------------------------------------+
| TIẾN TRÌNH THỰC HIỆN DỰ ÁN |
| |
| [Tuần 1 - 4] Nghiên cứu cơ sở lý thuyết & Mô phỏng nhiệt động (EES/Excel) |
| [Tuần 5 - 8] Tính toán thiết kế Dàn ngưng & Dàn bay hơi kênh Mini |
| [Tuần 9 - 12] Gia công cơ khí, hàn ống chịu áp & Thử áp lực thủy lực 90 bar |
| [Tuần 13 - 16] Lắp đặt cảm biến, nạp gas CO2 & Chạy thực nghiệm thu thập số liệu|
| [Tuần 17 - 18] Phân tích dữ liệu, đánh giá sai số & Tối ưu hóa hệ số COP |
+-------------------------------------------------------------------------------+
Implementation và kết quả
Quy trình tính toán lý thuyết và công thức cốt lõi
1. Phương trình cân bằng năng lượng và hiệu suất chu trình
% Dữ liệu đầu vào nhiệt động chu trình
G = 0.02711; % Lưu lượng khối lượng môi chất CO2 (kg/s) ~ 97.6 kg/h
h1_prime = 438; % Entanpy đầu vào máy nén (kJ/kg)
h2 = 461; % Entanpy sau nén đoạn nhiệt (kJ/kg)
h3 = 310; % Entanpy lỏng bão hòa (kJ/kg)
h3_prime = 292; % Entanpy lỏng quá lạnh (kJ/kg)
h4 = 292; % Entanpy sau tiết lưu đẳng entanpy (kJ/kg)
h1 = 427; % Entanpy hơi bão hòa sau bay hơi (kJ/kg)
% Tính toán công suất và hiệu suất chu trình
N = G * (h2 - h1_prime) * 1000; % Công nén đoạn nhiệt (W) -> N = 624 W
Q_k = G * (h2 - h3) * 1000; % Công suất giải nhiệt dàn ngưng (W) -> Q_k = 4094 W
Q_0 = G * (h1 - h4) * 1000; % Năng suất lạnh dàn bay hơi (W) -> Q_0 = 3660 W
COP = Q_0 / N; % Hệ số hiệu quả năng lượng -> COP = 5.865
$$\text{Công nén đoạn nhiệt: } N = G \cdot (h_2 - h_{1'}) = 0,02711 \times (461 - 438) = 0,624\text{ kW} = 624\text{ W}$$
$$\text{Năng suất giải nhiệt dàn ngưng: } Q_k = G \cdot (h_2 - h_3) = 0,02711 \times (461 - 310) = 4,094\text{ kW} = 4094\text{ W}$$
$$\text{Năng suất lạnh dàn bay hơi: } Q_0 = G \cdot (h_1 - h_4) = 0,02711 \times (427 - 292) = 3,660\text{ kW} = 3660\text{ W}$$
$$\text{Hệ số hiệu quả năng lượng: } COP = \frac{Q_0}{N} = \frac{3660}{624} = 5,865$$
2. Tính toán truyền nhiệt thiết bị ngưng tụ ống xoắn
Dàn ngưng sử dụng ống đồng đường kính ngoài $d_{ng} = 4\text{ mm}$, đường kính trong $d_{tr} = 2,78\text{ mm}$ gồm 4 đường ống song song.
- Quá trình giải nhiệt hơi quá nhiệt ($2 \to 2'$): Nhiệt độ giảm từ $56,5^\circ\text{C} \to 30,5^\circ\text{C}$ đẳng áp ($P = 73\text{ bar}$). Chuẩn số Reynolds đạt $Re = 253357 > 10000$ (chảy rối hoàn toàn). Chiều dài ống tính toán: $L_{2-2'} = 24,075\text{ m}$.
- Quá trình ngưng tụ đẳng nhiệt ($2' \to 3$): Tại $t_k = 30,5^\circ\text{C}$, nhiệt ẩn hóa hơi $r = 52,78\text{ kJ/kg}$. Diện tích bề mặt tỏa nhiệt $F_{2'-3} = 0,21026\text{ m}^2$, chiều dài ống tương ứng: $L_{2'-3} = 4,571\text{ m}$.
- Quá trình quá lạnh ($3 \to 3'$): Nhiệt độ giảm từ $30,5^\circ\text{C} \to 29,5^\circ\text{C}$, chuẩn số Reynolds $Re = 65584$. Chiều dài ống: $L_{3-3'} = 4,000\text{ m}$.
- Tổng chiều dài ống đồng dàn ngưng:
$$L_{\text{lý thuyết}} = L_{2-2'} + L_{2'-3} + L_{3-3'} = 24,075 + 4,571 + 4,000 = 32,646\text{ m}$$
So sánh với chiều dài gia công thực tế trên mô hình ($34,0\text{ m}$):
$$\text{Tỷ lệ thực tế} = \frac{32,646}{34,000} = 96,02% \implies \text{Sai số thiết kế} = 3,98%$$
3. Tính toán thiết bị bay hơi kênh mini (Minichannel Evaporator)
+------------------------------------------------------------------------------------+
| THÔNG SỐ CẤU TẠO DÀN BAY HƠI KÊNH MINI |
+------------------------------------------------------------------------------------+
| - Kích thước tổng thể: 540 x 360 x 200 mm |
| - Diện tích truyền nhiệt hữu dụng (F_k): 4,5 m2 |
| - Số ống dẹp dẫn gas CO2: 34 ống |
| - Số kênh vi dẫn (micro/mini channels) trên mỗi ống: 10 kênh (kích thước 1.6 x 1.2 mm)|
| - Số dãy cánh nhôm lượn sóng tản nhiệt: 35 dãy (kích thước cánh 20 x 8 x 0.2 mm) |
| - Số pass phân phối môi chất: 4 passes |
| - Bước cánh (S_c): 1,2 mm; Chiều dày cánh (delta_c): 0,16 mm |
+------------------------------------------------------------------------------------+
- Hệ số tỏa nhiệt phía không khí: Với vận tốc gió qua tiết diện hẹp $\omega_{max} = 2,5\text{ m/s}$, chuẩn số Reynolds không khí $Re_{kk} = 285,54$, tính được $\alpha_{air} = 88,67\text{ W/m}^2\text{K}$.
- Hệ số tỏa nhiệt khi sôi trong ống: Áp dụng phương trình đối lưu cưỡng bức sôi trong kênh nhỏ với phân tử lượng $M_{CO2} = 44,01$, nhiệt độ sôi $t_0 = 6^\circ\text{C}$, mật độ dòng nhiệt tính đổi bề mặt trong đạt $q_{CO2} = 22075,025\text{ W/m}^2$, hệ số tỏa nhiệt sôi $\alpha_{CO2} = 23452,97\text{ W/m}^2\text{K}$.
- Hệ số truyền nhiệt tổng quát ($k$):
$$\frac{1}{k} = \frac{1}{\alpha_{air}} + \frac{\delta_{Al}}{\lambda_{Al}} + \frac{1}{\beta \cdot \alpha_{CO2}} \implies k = 88,33\text{ W/m}^2\text{K}$$
- Độ chênh nhiệt độ logarit: $\Delta t_{\log} = \frac{20 - 10}{\ln(20/10)} = 14,427^\circ\text{C}$.
- Diện tích truyền nhiệt tính toán: $F = \frac{Q_0}{k \cdot \Delta t_{\log}} = \frac{3660}{88,33 \times 14,427} = 2,87\text{ m}^2$ (Nằm gọn trong giới hạn thiết kế dự phòng $4,5\text{ m}^2$).
Thử nghiệm và kiểm chứng
Hệ thống được thử nghiệm tại Phòng Thí nghiệm Truyền nhiệt – Xưởng Nhiệt, Trường Đại học Sư phạm Kỹ thuật TP. Hồ Chí Minh trong điều kiện nhiệt độ môi trường biến thiên từ $32,5^\circ\text{C}$ đến $35,0^\circ\text{C}$.
| Thông số đo đạc / Đánh giá | Giá trị tính toán lý thuyết | Kết quả đo thực nghiệm | Độ lệch sai số | Đánh giá kỹ thuật |
|---|---|---|---|---|
| Áp suất ngưng tụ $P_k$ | 73,0 bar | 73,2 – 74,0 bar | $+1,1%$ | Rất ổn định dưới điểm tới hạn |
| Áp suất bay hơi $P_0$ | 40,7 bar | 41,0 – 41,5 bar | $+1,2%$ | Đảm bảo nhiệt độ sôi $6 - 7^\circ\text{C}$ |
| Năng suất lạnh $Q_0$ | 3660 W | 3450 – 3580 W | $-3,8%$ | Đạt $96,2%$ công suất lý thuyết |
| Công nén tiêu thụ $N$ | 624 W | 695 – 740 W | $+14,5%$ | Do tổn thất ma sát và cơ khí |
| Hệ số hiệu quả $COP$ | 5,865 | 4,75 – 4,97 | $-16,8%$ | Vượt trội so với hệ thống HFC |
| Chiều dài ống dàn ngưng | 32,65 m | 34,00 m | $+3,98%$ | Độ chính xác thiết kế cao |
+-----------------------------------------------------------------------------------+
| KHẢO SÁT VẬN TỐC GIÓ DÀN BAY HƠI ẢNH HƯỞNG ĐẾN COP |
| 1. Vận tốc gió v = 1,78 m/s: |
| - Nhiệt độ gió ra: 14,2 °C | Năng suất lạnh Q_0: 3120 W | COP thực tế: 4,32 |
| 2. Vận tốc gió v = 2,88 m/s (Chế độ tối ưu): |
| - Nhiệt độ gió ra: 16,1 °C | Năng suất lạnh Q_0: 3580 W | COP thực tế: 4,97 |
| -> Tăng vận tốc gió giúp tăng hệ số truyền nhiệt đối lưu ngoài, cải thiện COP 15% |
+-----------------------------------------------------------------------------------+
Đổi mới và đóng góp
Các cải tiến kỹ thuật đột phá
- Duy trì chu trình dưới tới hạn trong khí hậu nhiệt đới: Khắc phục nhược điểm kinh điển của hệ thống lạnh $CO_2$ bằng việc tích hợp dàn ngưng giải nhiệt kết hợp màng nước bay hơi (Cooling Pad) và luồng gió cưỡng bức, duy trì nhiệt độ môi chất ngưng tụ ở mức $30,5^\circ\text{C}$ ($< 31,1^\circ\text{C}$) ngay cả khi nhiệt độ không khí ngoài trời đạt $35^\circ\text{C}$.
- Ứng dụng dàn bay hơi kênh mini đa ống dẹp: Thay thế hoàn toàn dàn ống đồng $\phi 9,52\text{ mm}$ truyền thống bằng dàn nhôm 34 ống dẹp gồm 340 kênh vi dẫn ($1,6 \times 1,2\text{ mm}$), giúp tăng hệ số tỏa nhiệt đối lưu sôi $\alpha_{CO2}$ lên đến $23452\text{ W/m}^2\text{K}$.
+------------------------------------------------------------------------------------+
| SO SÁNH HIỆU QUẢ TRUYỀN NHIỆT VÀ KÍCH THƯỚC DÀN LẠNH |
| |
| [Dàn lạnh truyền thống R410A] ======================================== (100% size)|
| [Dàn lạnh Minichannel CO2] ========================= (64% size) |
| |
| -> Tiết kiệm 36% không gian lắp đặt, giảm 42% khối lượng kim loại màu |
+------------------------------------------------------------------------------------+
Đóng góp khoa học và công nghệ
- Cung cấp bộ thông số thực nghiệm đầy đủ về chu trình $CO_2$ dưới tới hạn tại Việt Nam, đóng vai trò là tài liệu tham khảo chuẩn xác cho các nghiên cứu chuyên sâu về môi chất lạnh tự nhiên.
- Minh chứng tính khả thi thương mại của công nghệ điều hòa không khí $CO_2$ không cần sử dụng chu trình siêu tới hạn phức tạp và đắt tiền trong ứng dụng điều hòa không khí dân dụng.
Ứng dụng thực tế và triển khai
Kịch bản ứng dụng trong thực tế
- Hệ thống điều hòa trung tâm cho Tòa nhà Xanh (Green Building / LEED Certification): Đáp ứng tiêu chuẩn giảm thiểu tối đa khí thải HFC và cắt giảm $GWP$ về mức 1.
- Làm mát cục bộ trung tâm dữ liệu (Data Center Cooling): Tận dụng mật độ dòng nhiệt cực lớn của $CO_2$ và dàn bay hơi kênh mini nhỏ gọn để giải nhiệt trực tiếp tại từng rack máy chủ, ngăn chặn hiện tượng quá nhiệt cục bộ.
- Hệ thống điều hòa không khí trên phương tiện giao thông (Automotive HVAC): Giảm trọng lượng giàn lạnh phía trước cabin ô tô điện (EV), tăng quãng đường di chuyển và an toàn tuyệt đối chống cháy nổ.
Phân tích hiệu quả kinh tế và lộ trình triển khai (ROI Analysis)
+-----------------------------------------------------------------------------------+
| BÀI TOÁN KINH TẾ CHO HỆ THỐNG ĐIỀU HÒA CO2 4.0 kW |
| - Chi phí đầu tư ban đầu (CAPEX): Cao hơn hệ thống R410A thông thường ~18% |
| - Chi phí môi chất nạp bổ sung: Gas CO2 công nghiệp rẻ hơn gas R410A ~85% |
| - Điện năng tiết kiệm hàng năm (nhờ COP = 4.97 vs COP_R410A = 3.2): 1.420 kWh/năm|
| - Tiết kiệm chi phí vận hành (OPEX): ~3.550.000 VNĐ/năm/máy |
| - Thời gian hoàn vốn đầu tư bổ sung (Payback Period): 1,8 - 2,2 năm |
+-----------------------------------------------------------------------------------+
Lộ trình thương mại hóa 4 giai đoạn
- Giai đoạn 1 (Tháng 1 - 3): Hoàn thiện module điều khiển tự động PID cho van tiết lưu điện tử và biến tần giải nhiệt.
- Giai đoạn 2 (Tháng 4 - 6): Tối ưu hóa công nghệ hàn laser ống nhôm kênh mini trong môi trường khí trơ để sản xuất hàng loạt.
- Giai đoạn 3 (Tháng 7 - 12): Thử nghiệm độ bền mỏi áp suất cao (Pressure Cycling Test) theo tiêu chuẩn TCVN/ASHRAE 15.
- Giai đoạn 4 (Sau tháng 12): Chuyển giao công nghệ cho các nhà sản xuất máy lạnh thương mại.
Hạn chế và hướng phát triển
Hạn chế kỹ thuật
- Áp suất làm việc cao ($40 - 75\text{ bar}$): Đòi hỏi kỹ thuật hàn ống nhôm và ống đồng đạt tiêu chuẩn nghiêm ngặt, chi phí kiểm định an toàn áp lực cao hơn các hệ thống thông thường.
- Hiện tượng bám cặn dàn ngưng giải nhiệt nước: Nước giải nhiệt tuần hoàn qua màng cooling pad có nguy cơ đóng cặn canxi trên bề mặt ngoài ống đồng, làm giảm hiệu suất trao đổi nhiệt sau thời gian dài vận hành nếu không được xử lý nước định kỳ.
Định hướng nghiên cứu mở rộng
- Nghiên cứu tích hợp bộ trao đổi nhiệt trung gian (Internal Heat Exchanger - IHX) để tận dụng độ lạnh hơi hút làm tăng độ quá lạnh lỏng trước van tiết lưu.
- Ứng dụng công nghệ van tiết lưu tích hợp ống phun Ejector để thu hồi động năng dòng môi chất, giảm tải trực tiếp cho máy nén và nâng $COP$ lên trên $5,5$ trong điều kiện thực tế.
Đối tượng hưởng lợi
+-----------------------------------------------------------------------------------+
| ĐỐI TƯỢNG HƯỞNG LỢI VÀ GIÁ TRỊ THỰC TIỄN |
+-----------------------------------------------------------------------------------+
| 1. SINH VIÊN & NGHIÊN CỨU SINH |
| - Cung cấp mô hình toán học giải tích chi tiết và quy trình tính toán dàn mini |
| - Bộ số liệu thực nghiệm nhiệt động chuẩn hóa trên đồ thị p-h |
| 2. KỸ SƯ THIẾT KẾ HVAC-R |
| - Nắm vững giải pháp kiểm soát nhiệt độ ngưng tụ dưới tới hạn bằng Cooling Pad |
| - Phương pháp tính toán hệ số truyền nhiệt sôi hai pha của CO2 |
| 3. DOANH NGHIỆP SẢN XUẤT & CHỦ ĐẦU TƯ CÔNG TRÌNH |
| - Sở hữu giải pháp công nghệ xanh đón đầu lộ trình cấm môi chất HFC |
| - Giảm chi phí điện năng tiêu thụ và đạt các chứng chỉ công trình bền vững |
+-----------------------------------------------------------------------------------+
Câu hỏi thường gặp
1. Hệ thống điều hòa $CO_2$ áp suất làm việc cao ($>70\text{ bar}$) có an toàn cho người sử dụng không?
Tuyệt đối an toàn. Dàn trao đổi nhiệt kênh mini và đường ống được thiết kế bằng vật liệu hợp kim nhôm và đồng dày chuyên dụng, trải qua quy trình thử áp lực thủy lực phá hủy ở mức trên $90\text{ bar}$ (gấp 1,25 lần áp suất làm việc tối đa). Ngoài ra, hệ thống được tích hợp van an toàn xả áp tự động khi áp suất vượt ngưỡng $80\text{ bar}$. $CO_2$ là chất không cháy, không duy trì sự cháy, an toàn hơn nhiều so với các môi chất dễ cháy như Hydrocarbon (R290, R600a) hay R32.
2. Tại sao hệ thống có thể duy trì chu trình dưới tới hạn khi nhiệt độ môi trường ngoài trời vượt quá $33^\circ\text{C}$?
Nhờ thiết bị ngưng tụ bay hơi kết hợp nước và không khí. Nước được phun lên tấm làm mát (Cooling Pad), quạt hút không khí cưỡng bức làm nước bay hơi đoạn nhiệt, đưa nhiệt độ bầu ướt hạ xuống mức $T_u \approx 26,8^\circ\text{C}$ và nhiệt độ nước giải nhiệt duy trì ở mức $T_n = 27,5^\circ\text{C}$. Điều này cho phép môi chất $CO_2$ ngưng tụ ở $T_k = 30,5^\circ\text{C} < 31,1^\circ\text{C}$.
3. Việc sử dụng dàn bay hơi kênh mini (Minichannel) mang lại ưu thế gì so với dàn ống cánh thông thường?
Dàn kênh mini có đường kính thủy lực cực nhỏ ($1,2 - 1,6\text{ mm}$), làm tăng diện tích tiếp xúc trên một đơn vị thể tích, kích thích dòng chảy sôi chuyển động rối mạnh, nâng hệ số tỏa nhiệt đối lưu $\alpha_{CO2}$ lên $23452\text{ W/m}^2\text{K}$. Nhờ đó, kích thước dàn lạnh giảm $36%$, khối lượng nhẹ hơn $42%$ và lượng gas nạp vào hệ thống giảm đáng kể.
4. Chi phí lắp đặt và bảo dưỡng hệ thống $CO_2$ có đắt hơn hệ thống truyền thống không?
Chi phí đầu tư thiết bị ban đầu (máy nén áp lực cao, van tiết lưu điện tử, cảm biến chuyên dụng) hiện cao hơn khoảng $15 - 20%$. Tuy nhiên, chi phí nạp gas $CO_2$ công nghiệp cực kỳ rẻ (chỉ bằng $1/10$ so với gas R410A/R32) và hiệu suất năng lượng $COP$ cao giúp tiết kiệm điện năng, bù đắp phần chi phí đầu tư ban đầu trong vòng chưa đầy 2 năm vận hành.
5. Có thể chuyển đổi máy điều hòa chạy gas R22 hoặc R410A cũ sang chạy gas $CO_2$ được không?
Không thể chuyển đổi trực tiếp (drop-in replacement). Do áp suất làm việc của $CO_2$ cao hơn từ 2 đến 3 lần so với R22/R410A, toàn bộ máy nén, van tiết lưu, đường ống dẫn và dàn trao đổi nhiệt phải được thiết kế và chế tạo chuyên dụng để chịu được áp suất cao và đảm bảo tính tương thích nhiệt động học.
Kết luận
Đề tài tốt nghiệp "Nghiên cứu lý thuyết và thực nghiệm xác định năng suất lạnh hệ thống điều hòa không khí $CO_2$" đã hoàn thành toàn diện các mục tiêu đặt ra:
- Thiết lập thành công mô hình toán học và tính toán nhiệt động chính xác chu trình $CO_2$ dưới tới hạn, xác định chiều dài ống dàn ngưng $32,65\text{ m}$ (sai số thiết kế $3,98%$) và diện tích dàn lạnh kênh mini $2,87\text{ m}^2$.
- Chế tạo và vận hành ổn định hệ thống thực nghiệm tích hợp máy nén Dorin CD200 Model 180H, dàn ngưng giải nhiệt nước - gió và dàn lạnh kênh mini chịu áp lực $90\text{ bar}$.
- Thực nghiệm chứng minh hệ thống đạt năng suất lạnh thực tế $Q_0 = 3580\text{ W}$ (tương đương 1,0 HP), công nén $N = 720\text{ W}$, hệ số $COP$ đạt đỉnh $4,97$ ở vận tốc gió dàn lạnh $2,88\text{ m/s}$.
Công trình đã chứng minh tính khả thi, độ tin cậy và tiềm năng ứng dụng to lớn của môi chất tự nhiên $CO_2$ trong lĩnh vực điều hòa không khí tại Việt Nam, đóng góp thiết thực vào chiến lược phát triển công nghệ xanh, bảo vệ tầng ozone và giảm phát thải khí nhà kính toàn cầu.
