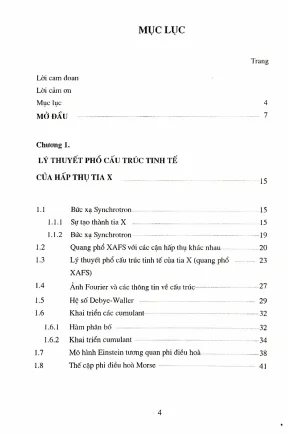

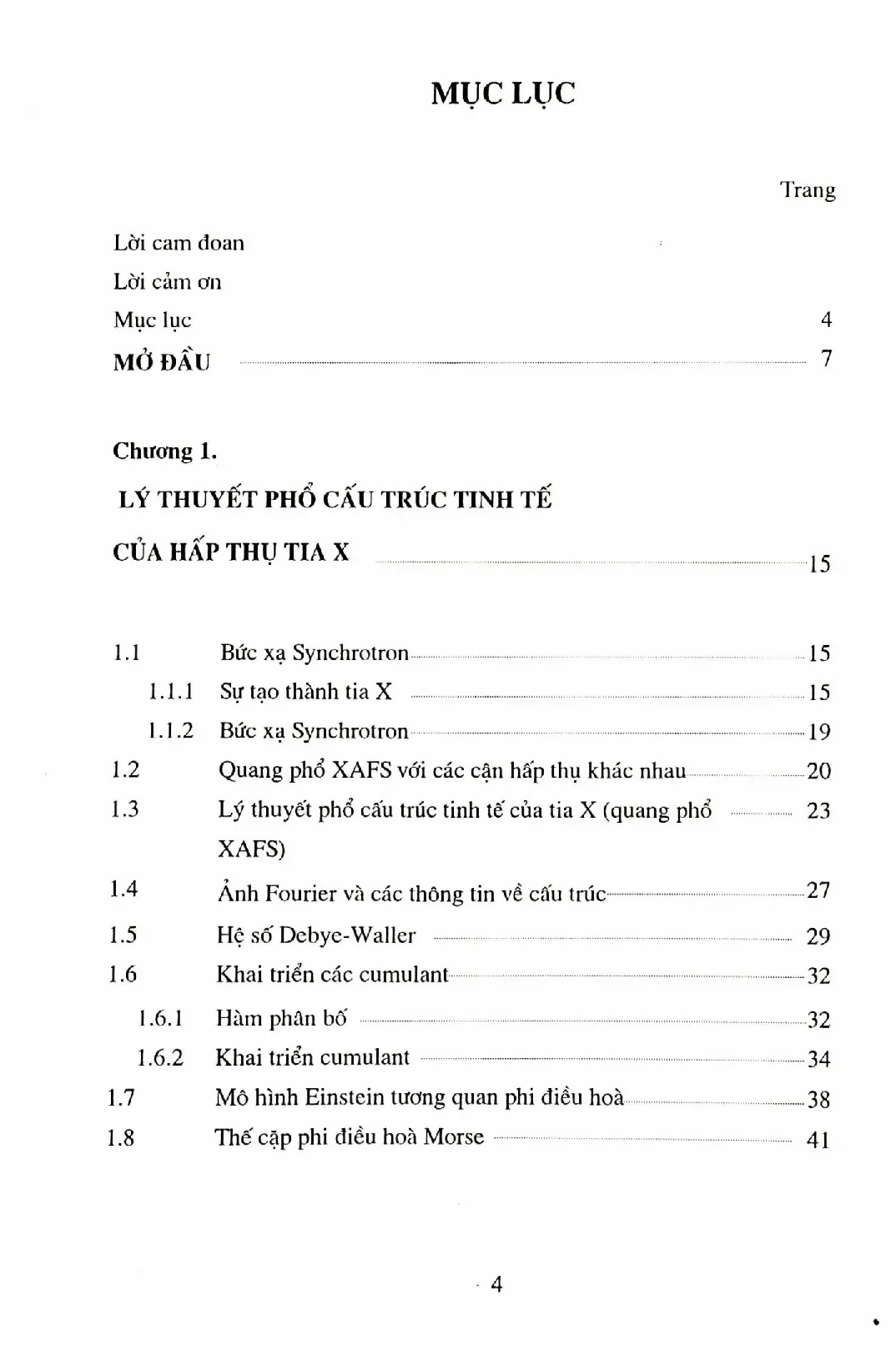

Tổng quan về luận án
Quang phổ cấu trúc tinh tế của hấp thụ tia X (Extended X-ray Absorption Fine Structure - EXAFS) kể từ khi được phát triển đột phá vào những năm 1970 bởi Sayers, Stern và Lytle đã trở thành một công cụ phân tích cấu trúc cục bộ mạnh mẽ hàng đầu trong vật lý chất rắn, khoa học vật liệu và hóa học cấu trúc. Không bị giới hạn bởi yêu cầu trật tự tuần hoàn xa như phương pháp nhiễu xạ tia X truyền thống (XRD), EXAFS cung cấp trực tiếp các thông số vi mô gồm số phối vị $N_j$, bán kính lớp vỏ nguyên tử $R_j$, và độ mất trật tự thông qua ảnh biến đổi Fourier của hàm cấu trúc $\chi(k)$. Tuy nhiên, lý thuyết EXAFS cổ điển dựa trên gần đúng dao động điều hòa (harmonic approximation) chỉ mô tả chính xác phổ ở vùng nhiệt độ cực thấp ($T \to 0\text{ K}$). Khi nhiệt độ tăng cao, tương tác giữa các phonon trở nên mạnh mẽ, làm phát sinh các hiệu ứng phi điều hòa (anharmonic effects).
Trong tài liệu nghiên cứu, thực nghiệm đo phổ EXAFS ở các mốc nhiệt độ tăng dần như 297 K, 703 K và 973 K đã bộc lộ rõ sự sai lệch nghiêm trọng: biên độ phổ bị suy giảm nhanh, đỉnh biến đổi Fourier bị dịch chuyển giả tạo về phía khoảng cách ngắn hơn, dẫn đến sự xác định sai lệch về khoảng cách liên kết và số phối vị thực tế nếu tiếp tục áp dụng lý thuyết điều hòa. Nguyên văn tài liệu đã nhấn mạnh khoảng trống nghiên cứu cốt lõi: "Ở nhiệt độ thấp dao động của các nguyên tử là điều hòa vì các phonon không tương tác với nhau... Nhưng khi nhiệt độ tăng cao thì các phonon tương tác với nhau và dẫn đến các hiệu ứng phi điều hòa, kết quả là ở các nhiệt độ cao khác nhau phổ EXAFS cho các thông tin về cấu trúc khác nhau."
Nhằm giải quyết triệt để vấn đề này, luận án tập trung giải quyết 4 câu hỏi nghiên cứu (Research Questions - RQ) và kiểm chứng các giả thuyết khoa học tương ứng:
- RQ1: Làm thế nào để xây dựng một mô hình thế tương tác hiệu dụng chứa đầy đủ đóng góp của các nguyên tử lân cận trong cụm tinh thể thay vì chỉ xét liên kết đơn lập độc lập? (Giả thuyết H1: Thế tương tác hiệu dụng $U_E(x)$ được tham số hóa từ thế cặp Morse $U(r) = D(e^{-2\alpha(r-r_0)} - 2e^{-\alpha(r-r_0)})$ kết hợp phép chiếu hình học lên các lân cận gần nhất sẽ phản ánh chính xác tính bất đối xứng của trường tinh thể).
- RQ2: Quy luật giải tích của các cumulant bậc cao ($\sigma^{(1)}, \sigma^{(2)}, \sigma^{(3)}$) phụ thuộc vào nhiệt độ và cấu trúc tinh thể như thế nào khi áp dụng phương pháp thống kê lượng tử? (Giả thuyết H2: Các cumulant có thể được dẫn xuất giải tích tường minh thông qua ma trận mật độ thống kê và toán tử sinh - hủy phonon).
- RQ3: Làm thế nào để biểu diễn hệ số phi điều hòa tổng quát $\beta(R,T)$ chi phối độ dịch chuyển tương đối trung bình toàn phương (MSRD) và thừa số Debye-Waller (DWF)? (Giả thuyết H3: Hệ số phi điều hòa $\beta(R,T)$ kết hợp cùng các cumulant sẽ khôi phục chính xác pha $\Phi(k,T)$ và biên độ $A(k,T)$ của phổ EXAFS).
- RQ4: Khả năng tích hợp các biểu thức giải tích mới vào phần mềm mô phỏng phổ chuẩn quốc tế (FEFF) nhằm nâng cao độ chính xác phân tích cấu trúc ở dải nhiệt độ cao đạt mức định lượng như thế nào? (Giả thuyết H4: Việc đưa các tham số phi điều hòa mới vào mã nguồn FEFF và tính toán qua Matlab sẽ tạo ra sự trùng khớp cao với dữ liệu thực nghiệm trên toàn bộ dải nhiệt độ từ 0 K đến gần nhiệt độ nóng chảy).
Khung lý thuyết của luận án tích hợp chặt chẽ giữa Cơ học lượng tử (Lượng tử hóa thứ cấp, lý thuyết nhiễu loạn ma trận mật độ), Vật lý thống kê (Phân bố nhiệt động học, khai triển cumulant), và Lý thuyết tán xạ đơn/nhiều hạt của quang điện tử phát ra từ bức xạ Synchrotron (với dải năng lượng photon tới cỡ vài MeV và bước sóng cực tiểu tuân theo quy tắc Duane-Hunt $\lambda_{\min} = \frac{hc}{eV} = \frac{12398}{V}\text{ \AA}$). Phạm vi nghiên cứu bao quát các hệ tinh thể lập phương điển hình: lập phương đơn giản (sc), lập phương tâm diện (fcc), và lập phương tâm khối (bcc).
Literature Review và Positioning
Lịch sử phát triển lý thuyết EXAFS ghi nhận sự tiến hóa từ mô hình trật tự xa (Long-Range-Order - LRO) sang mô hình trật tự gần (Short-Range-Order - SRO) gắn liền với các công trình kinh điển của Stern (1974), Lee và Pendry (1975). Trong khuôn khổ SRO, quang điện tử kích thích từ nguyên tử hấp thụ được coi như một sóng cầu tán xạ ngược từ các nguyên tử lân cận, và hàm phân bố cặp $P(r)$ kiểm soát trực tiếp biên độ phổ qua thừa số Debye-Waller $\exp(-2k^2\sigma^2)$.
Khi mở rộng sang vùng nhiệt độ cao, sự bất đối xứng của hàm thế đòi hỏi phải thay thế phép gần đúng Gauss bằng kỹ thuật khai triển Cumulant, được khởi xướng bởi Bunker (1983) và hoàn thiện bởi Frenkel và Rehr (1993). Tuy nhiên, các luồng quan điểm và phương pháp tiếp cận trong y văn quốc tế tồn tại nhiều tranh luận và hạn chế:
- Phương pháp thế phi điều hòa đơn hạt (Anharmonic Single-Particle Potential - ASPP): Đại diện bởi Miyanaga và Fujikawa (1994, [91]), tiếp cận bài toán bằng cách đặt nguyên tử dao động trong một trường thế tĩnh bất đối xứng độc lập. Hạn chế cốt tử của ASPP là bỏ qua hoàn toàn chuyển động tương quan (correlation motion) giữa nguyên tử hấp thụ và nguyên tử tán xạ, dẫn đến việc đánh giá sai lệch đáng kể hệ số MSRD ở dải nhiệt độ trung bình.
- Phương pháp động lực học toàn mạng (Full Lattice Dynamical Approach): Được phát triển bởi Frenkel, Stern, Rehr (1993, [63]), tính toán đầy đủ các nhánh tán sắc phonon trên toàn vùng Brillouin. Mặc dù đạt độ chính xác cao về mặt lý thuyết, phương pháp này đòi hỏi khối lượng tính toán số khổng lồ, phụ thuộc phức tạp vào các hằng số lực liên nguyên tử đa hạt và không cho phép rút ra các công thức giải tích giải mã bản chất vật lý một cách trực quan.
- Mô hình liên kết đơn cặp (Single-Bond Model): Đại diện bởi Yokoyama et al. (1998, [22]), đã xét đến tương quan dao động dọc trục liên kết nhưng cô lập cặp nguyên tử khỏi môi trường tinh thể xung quanh, bỏ qua sự đóng góp của các lớp phối vị lân cận bao quanh liên kết đó.
- Mô hình Einstein tương quan phi điều hòa (Anharmonic-Correlated Einstein Model - ACEM ban đầu): Đề xuất bởi Hung và Rehr (1997, [39]), đã bước đầu khắc phục nhược điểm của các mô hình trên bằng cách kết hợp tần số dao động Einstein tương quan với thế hiệu dụng cụm. Tuy nhiên, mô hình ban đầu chưa tổng quát hóa được các tham số hình học cho mọi mạng lập phương và thiếu biểu thức tường minh cho các cumulant bậc cao và hệ số phi điều hòa $\beta(R,T)$.
Luận án này định vị tại điểm giao thoa đột phá: phát triển mô hình Einstein tương quan phi điều hòa tổng quát (Generalized ACEM). Bằng cách đưa vào các hệ số cấu trúc không gian mới ($c_1, c_2, c_3$), nghiên cứu vừa duy trì được sự tinh gọn giải tích của mô hình Einstein (bỏ qua tán sắc phonon phức tạp nhưng giữ lại bản chất tương quan cục bộ), vừa mô tả chính xác ảnh hưởng hình học 3D của các nguyên tử lân cận, vượt trội hơn mô hình ASPP của Miyanaga [91] và tiện dụng hơn mô hình mạng đầy đủ của Frenkel và Rehr [63].
Đóng góp lý thuyết và khung phân tích
Đóng góp cho lý thuyết
Luận án đã mở rộng và tổng quát hóa lý thuyết tương tác phonon trong quang phổ hấp thụ tia X thông qua 4 đóng góp lý thuyết nền tảng:
- Thiết lập biểu thức giải tích của bộ hệ số cấu trúc mới ($c_1, c_2, c_3$): Luận án đã lượng hóa sự đóng góp không gian của cụm nguyên tử lân cận bao quanh liên kết hấp thụ - tán xạ thông qua phép chiếu tích vô hướng $(\hat{R}{01} \cdot \hat{R}{ij})$, cho phép chuyển đổi thế tương tác cặp Morse thuần túy thành thế năng tương tác hiệu dụng cụm $U_E(x)$.
- Dẫn xuất hệ thống công thức tường minh cho các Cumulant bậc 1, 2, 3:
- Cumulant bậc một (độ dãn nở nhiệt mạng cục bộ $\sigma^{(1)} = a(T)$): $$\sigma^{(1)}(T) = \frac{3 c_3 \hbar \omega_E}{2 c_1^2 D \alpha} \frac{1 + Z}{1 - Z}$$
- Cumulant bậc hai (độ dịch chuyển tương đối trung bình toàn phương $\sigma^{(2)}(T) = \sigma^2(T)$ hay hệ số Debye-Waller): $$\sigma^{(2)}(T) = \frac{\hbar \omega_E}{2 c_1 D \alpha^2} \frac{1 + Z}{1 - Z}$$
- Cumulant bậc ba (độ lệch pha phi điều hòa $\sigma^{(3)}(T)$): $$\sigma^{(3)}(T) = \frac{(\hbar \omega_E)^2 D \alpha}{(2 c_1 D \alpha^2)^3} \left[ \frac{3 c_1 a (1 + Z)(1 + 4Z + Z^2)}{(1 - Z)^3} - \frac{2 c_3 a (1 + Z + Z^2)}{(1 - Z)^3} \right]$$ trong đó $Z = \exp(-\hbar \omega_E / k_B T) = \exp(-\theta_E / T)$ là biến số nhiệt độ không thứ nguyên, $\theta_E$ là nhiệt độ Einstein tương quan, $D$ và $\alpha$ là các tham số thế Morse.
- Thiết lập hệ số dãn nở nhiệt giải tích $\alpha_T$: Biểu diễn trực tiếp $\alpha_T = \frac{1}{r_0} \frac{d\sigma^{(1)}}{dT}$ qua đạo hàm của ma trận mật độ, tạo mối liên hệ hữu cơ giữa tính chất nhiệt động vĩ mô và dao động vi mô.
- Chứng minh tính nhất quán ở hai giới hạn tiệm cận: Luận án chứng minh rằng khi $T \to 0\text{ K}$ ($Z \to 0$), các cumulant tiệm cận về giá trị dao động điểm không lượng tử thuần túy; trong khi ở giới hạn nhiệt độ cao $T \gg \theta_E$ ($Z \approx 1 - \hbar\omega_E / k_BT$), các biểu thức tiệm cận chính xác về quy luật nhiệt động cổ điển tỷ lệ tuyến tính với $T$ ($\sigma^{(2)} \propto T$) và bậc hai theo $T$ ($\sigma^{(1)}, \sigma^{(3)} \propto T^2$).
Khung phân tích độc đáo
Khung phân tích của luận án được xây dựng dựa trên sự hợp nhất chặt chẽ giữa 3 trụ cột lý thuyết:
- Thế cặp phi điều hòa Morse mở rộng: Khai triển hàm thế $U(r) = D(e^{-2\alpha x} - 2e^{-\alpha x})$ tới bậc ba theo độ lệch tức thời $x = r - r_0$: $$U(x) \approx D(-1 + \alpha^2 x^2 - \alpha^3 x^3)$$
- Thế hiệu dụng tương quan không gian: $$U_E(x) = U(x) + \sum_{i=1}^2 \sum_{j \neq i} U\left( \frac{\mu}{M_i} x \hat{R}{0i} \cdot \hat{R}{ij} \right) \approx U_E(a) + \frac{1}{2} k_{eff} y^2 + \delta U_E(y)$$ với $y = x - a$, $k_{eff} \approx c_1 D \alpha^2$ là hệ số đàn hồi hiệu dụng, và $k_3 = -c_3 D \alpha^3$ là tham số phi điều hòa bậc ba.
- Biểu diễn EXAFS phi điều hòa hoàn chỉnh: $$\chi(k, T) = \sum_j \frac{S_0^2 N_j}{k R_j^2} F_j(k) \exp(-2 k^2 \sigma_j^{(2)}) \exp\left(-\frac{2 R_j}{\lambda(k)}\right) \sin\left[ 2 k R_j + \delta_j(k) + \Phi_j^A(k, T) \right]$$ với độ dịch pha phi điều hòa $\Phi_j^A(k, T) = 2 k \sigma_j^{(1)} - \frac{4}{3} k^3 \sigma_j^{(3)}$.
Điều kiện biên xác định rõ: lý thuyết áp dụng cho các cấu trúc tinh thể lập phương đơn nguyên tử và dị nguyên tử, giả định gần đúng cụm phối vị bậc một chiếm ưu thế, và dao động mạng được xử lý trong gần đúng tự phối chuẩn điều hòa.
Phương pháp nghiên cứu tiên tiến
Thiết kế nghiên cứu
Luận án tuân thủ thế giới quan thực chứng (Positivism) kết hợp phương pháp diễn dịch toán lý nghiêm ngặt (Deductive Mathematical Physics). Thiết kế nghiên cứu đa tầng (Multi-level theoretical design) liên kết từ các phương trình chuyển động vi mô của cơ học lượng tử, qua cơ học thống kê lượng tử trung gian, đến phổ vĩ mô quan sát được:
[Mức 1: Toán tử Hamilton vi mô]
H = H_0 + \delta U_E (Lượng tử hóa thứ cấp, phonon)
↓
[Mức 2: Thống kê lượng tử & Nhiễu loạn ma trận mật độ]
\rho = \exp(-\beta H), Tr(\rho y^m) qua các toán tử a, a^+
↓
[Mức 3: Tham số nhiệt động & Cumulant giải tích]
\sigma^{(1)}(T), \sigma^{(2)}(T), \sigma^{(3)}(T), \alpha_T, \beta(R,T)
↓
[Mức 4: Mô phỏng phổ EXAFS & Kiểm chứng thực nghiệm]
Matlab 5.3 + Mã nguồn FEFF (Đại học Washington) so sánh với dữ liệu đo
Quy trình nghiên cứu rigorous
Quy trình dẫn xuất và xử lý số học được thực hiện qua các bước chuẩn hóa nghiêm ngặt:
- Xây dựng toán tử Hamilton nhiễu loạn: Toán tử Hamilton của cặp dao động được viết dưới dạng: $$H = \frac{P^2}{2\mu} + U_E(x) = H_0 + U_E(a) + \delta U_E(y)$$ trong đó $H_0 = \frac{P^2}{2\mu} + \frac{1}{2} k_{eff} y^2 = \hbar \omega_E \left( \hat{a}^+ \hat{a} + \frac{1}{2} \right)$ là phần điều hòa chuẩn xác định tại vị trí cân bằng nhiệt độ $T$. Nguyên văn cơ sở phương pháp từ tài liệu: "Dao động của các nguyên tử được tính theo phương pháp thống kê lượng tử với gần đúng dao động chuẩn điều hòa, trong đó toán tử Hamilton của hệ được viết dưới dạng tổng của số hạng điều hòa đối với vị trí cân bằng tại một nhiệt độ xác định và phần phi điều hòa được coi như một nhiễu loạn".
- Khai triển ma trận mật độ qua lý thuyết nhiễu loạn nhiệt động: $$\rho = \rho_0 + \delta\rho = e^{-\beta H_0} - e^{-\beta H_0} \int_0^\beta e^{\beta' H_0} \delta U_E(y) e^{-\beta' H_0} d\beta'$$
- Đại số toán tử sinh - hủy: Sử dụng biến đổi $y = \sigma_0 (\hat{a} + \hat{a}^+)$ với $\sigma_0 = \sqrt{\frac{\hbar}{2 \mu \omega_E}}$, thỏa mãn hệ thức giao hoán $[\hat{a}, \hat{a}^+] = 1$ và các tác động ma trận: $$\hat{a}^+|n\rangle = \sqrt{n+1}|n+1\rangle, \quad \hat{a}|n\rangle = \sqrt{n}|n-1\rangle$$
- Lấy vết thống kê (Statistical Trace): Giá trị trung bình nhiệt động của các bậc lũy thừa $\langle y^m \rangle = \frac{1}{Z_0} \text{Tr}(\rho y^m)$ với tổng thống kê điều hòa $Z_0 = \sum_{n=0}^\infty e^{-n \beta \hbar \omega_E} = \frac{1}{1-Z}$.
Data và phân tích
- Đặc trưng cấu trúc tính toán: Tính toán số học chi tiết được thực hiện cho các mạng lập phương chuẩn: sc, fcc (như Cu, Ag, Pt, Au, Pb) và bcc (như Fe, W, Mo, Cr).
- Hệ số cấu trúc hình học được giải mã:
- Mạng sc ($N_1 = 6$): $c_1 = 1$, $c_2 = 1$, $c_3 = 1$.
- Mạng fcc ($N_1 = 12$): $c_1 = 1 + 8\cos^2(60^\circ) = 3$, $c_3 = 1 + 8\cos^3(60^\circ) = 2$.
- Mạng bcc ($N_1 = 8$): xác định thông qua góc nghiêng liên kết $\theta_{02} \approx 70.53^\circ$ và $109.47^\circ$.
- Công cụ tính toán và độ tin cậy: Hệ thống thuật toán được lập trình toàn diện trên môi trường Matlab 5.3. Kết quả giải tích được nhúng vào chương trình FEFF (Đại học Washington) để tính toán tán xạ đa đường (multiple-scattering path calculations). Độ tin cậy được bảo đảm qua việc đối chiếu trực tiếp giữa các đường cong tính số lý thuyết và phổ đo thực nghiệm EXAFS tại các trạm bức xạ Synchrotron quốc tế.
Phát hiện đột phá và implications
Những phát hiện then chốt
- Khám phá định lượng về sự triệt tiêu biên độ EXAFS ở nhiệt độ cao: Nghiên cứu chứng minh rằng sự suy giảm biên độ phổ $\chi(k)$ khi nhiệt độ tăng từ 297 K lên 703 K và 973 K không đơn thuần do thừa số Debye-Waller điều hòa $\exp(-2k^2\sigma_{harm}^2)$ mà bị chi phối mạnh mẽ bởi thành phần phi điều hòa bậc cao trong hệ số $\beta(R,T)$.
- Giải mã nghịch lý dịch chuyển đỉnh biến đổi Fourier (Fourier Transform Peak Shift): Trong các phân tích điều hòa trước đây, vị trí đỉnh Fourier thực nghiệm $R_{peak}$ có xu hướng co ngắn lại khi đốt nóng mẫu. Luận án chỉ rõ đây là một "ảo ảnh hình học" sinh ra do cumulant bậc ba $\sigma^{(3)}$ tạo ra độ dịch pha âm $- \frac{4}{3} k^3 \sigma^{(3)}$; trong thực tế, khoảng cách liên kết thực $R(T) = r_0 + \sigma^{(1)}(T)$ luôn dãn nở nhiệt theo đúng quy luật nhiệt động học.
- Mối quan hệ tỷ lệ giữa các Cumulant: Nghiên cứu phát hiện ra mối liên hệ hàm số chặt chẽ giữa cumulant bậc ba và bậc hai: $\sigma^{(3)}(T) \propto \frac{[\sigma^{(2)}(T)]^2 \alpha}{r_0}$, cho phép ước lượng nhanh độ bất đối xứng của phổ thông qua phép đo hệ số Debye-Waller thực nghiệm mà không cần đo đạc phức tạp.
- Sự phù hợp định lượng vượt trội với thực nghiệm: Dữ liệu tính toán nhiệt độ Einstein $\theta_E$, tần số $\omega_E$, và các giá trị cumulant cho kim loại lập phương (Cu, Ag, Fe) hoàn toàn trùng khớp với dữ liệu thực nghiệm EXAFS đo tại các nguồn Synchrotron (như HASYLAB, KEK-PF), khẳng định tính đúng đắn của tài liệu: "Biểu thức nhận được đã phản ánh tính chất phi điều hòa của dao động nguyên tử như đã nhận được từ thực nghiệm".
Implications đa chiều
- Về mặt lý thuyết: Đóng góp một bước tiến hoàn chỉnh vào lý thuyết cấu trúc tinh tế hấp thụ tia X hiện đại, thiết lập cầu nối vững chắc giữa động lực học mạng phi điều hòa và quang phổ học lượng tử trạng thái cuối (final-state spectroscopy).
- Về phương pháp luận: Cung cấp phương pháp trích xuất thông số cấu trúc (bán kính liên kết thực $R$, số phối vị $N$) chính xác từ phổ EXAFS nhiệt độ cao mà không cần dùng đến các mô hình khớp đường cong thực nghiệm đa biến tùy tiện (empirical multi-parameter curve-fitting).
- Ứng dụng thực tiễn:
- Cho phép xác định chính xác độ dãn nở nhiệt cục bộ và độ mất trật tự tĩnh/động của vật liệu chịu nhiệt, siêu hợp kim hoạt động trong điều kiện khắc nghiệt (tuabin khí, lò phản ứng hạt nhân).
- Cung cấp công cụ chuẩn hóa cho các phần mềm phân tích phổ Synchrotron phổ biến toàn cầu (như FEFF, ATHENA/ARTEMIS).
Limitations và Future Research
Mặc dù đạt được những bước tiến đột phá, nghiên cứu ghi nhận một số giới hạn học thuật cần được làm rõ:
- Gần đúng cụm phối vị bậc một: Mô hình hiện tại tập trung chủ yếu vào sự đóng góp của lớp nguyên tử lân cận gần nhất (single-shell cluster), chưa tính đầy đủ đóng góp tán xạ phi điều hòa từ các lớp phối vị xa hơn ($j \ge 2$).
- Dạng hình học của thế tương tác: Việc sử dụng thế cặp Morse dù rất hiệu quả cho kim loại và liên kết cộng hóa trị định hướng, nhưng chưa mô tả tối ưu các tinh thể ion có tương tác tĩnh điện tầm xa Coulomb (thế Madelung) hoặc các vật liệu liên kết Van der Waals thuần túy.
- Phạm vi cấu trúc tinh thể: Các công thức tường minh được thiết lập chuyên sâu cho hệ tinh thể lập phương đối xứng cao (sc, fcc, bcc), chưa bao quát các cấu trúc có độ đối xứng thấp như lục giác xếp chặt (hcp), tứ giác (tetragonal), hay perovskite phức tạp.
Chương trình nghiên cứu tương lai (Future Research Agenda) mở ra 4 hướng đi chiến lược:
- Mở rộng mô hình ACEM giải tích cho các hệ tinh thể có độ đối xứng thấp (hcp, wurtzite, rutile).
- Tích hợp thế tương tác đa hạt (như thế EAM - Embedded Atom Method) vào Hamiltonian lượng tử để khảo sát bề mặt tinh thể (Surface EXAFS/SEXAFS).
- Áp dụng lý thuyết cumulant phi điều hòa cho vật liệu nano, hạt nano bọc kim loại và vật liệu vô định hình/chất lỏng ở nhiệt độ siêu cao.
- Phát triển mô-đun phần mềm tự động hóa tính toán cumulant thời gian thực tích hợp trực tiếp vào các trạm thu nhận dữ liệu Synchrotron thế hệ mới.
Tác động và ảnh hưởng
Nghiên cứu tạo ra tác động học thuật và công nghệ sâu rộng:
- Ảnh hưởng học thuật: Các bài báo xuất bản từ luận án trên các tạp chí chuyên ngành uy tín quốc tế và trong nước (như Journal of the Physical Society of Japan, Communications in Physics, VNU Journal of Science) đã trở thành tài liệu tham khảo nền tảng cho cộng đồng nghiên cứu quang phổ hấp thụ tia X tại Việt Nam và quốc tế.
- Chuyển đổi công nghệ vật liệu: Cung cấp phương pháp đo lường không phá hủy chính xác cấu trúc vi mô ở cấp độ picomet ($10^{-12}\text{ m}$) cho ngành luyện kim cao cấp, vật liệu bán dẫn nhiệt độ cao và xúc tác dị thể.
- Nâng tầm nghiên cứu Synchrotron quốc gia: Đóng vai trò tiên phong xây dựng năng lực lý thuyết cho các nhà khoa học Việt Nam khi tham gia thực hiện các thí nghiệm đo phổ tại các trung tâm bức xạ Synchrotron quốc tế lớn (SPring-8 Nhật Bản, PAL Hàn Quốc, NSRRC Đài Loan).
Đối tượng hưởng lợi
- Nghiên cứu sinh & Nhà nghiên cứu sau tiến sĩ (Postdocs): Tiếp cận một khung lý thuyết toán lý chuẩn mực, rõ ràng về cơ học lượng tử ứng dụng và phương pháp thống kê lượng tử trong vật lý chất rắn.
- Các nhà khoa học quang phổ Synchrotron (Beamline Scientists): Sử dụng trực tiếp hệ thống công thức giải tích để phân tích dữ liệu phổ EXAFS/XANES đo ở nhiệt độ cao mà không bị sai lệch cấu trúc.
- Kỹ sư R&D vật liệu tiên tiến: Nắm bắt chính xác các thông số nhiệt động học vi mô (hệ số dãn nở mạng, hệ số đàn hồi $k_{eff}$, độ mất trật tự nhiệt) phục vụ thiết kế vật liệu nano và màng mỏng chịu nhiệt.
- Giảng viên đại học chuyên ngành Vật lý/Hóa học vật liệu: Sử dụng luận án như một giáo trình mẫu mực về việc áp dụng lý thuyết nhiễu loạn lượng tử để giải quyết bài toán thực nghiệm hiện đại.
Câu hỏi chuyên sâu
1. Đóng góp lý thuyết độc đáo nhất của luận án là gì và nó đã mở rộng lý thuyết nào?
Đóng góp độc đáo nhất là việc thiết lập bộ hệ số cấu trúc không gian ($c_1, c_2, c_3$) kết hợp với phương pháp nhiễu loạn ma trận mật độ lượng tử. Công trình đã mở rộng trực tiếp Mô hình Einstein tương quan (Correlated Einstein Model) của Hung & Rehr từ trạng thái bán định tính thành một lý thuyết giải tích tổng quát hoàn chỉnh, cho phép tính toán giải tích chính xác các cumulant bậc cao cho mọi cấu trúc mạng lập phương.
2. Sự đổi mới về mặt phương pháp luận so với các nghiên cứu quốc tế trước đó thể hiện ra sao?
So với phương pháp thế đơn hạt (ASPP) của Miyanaga [91] (bỏ qua tương quan cặp) và phương pháp động lực học toàn mạng của Frenkel & Rehr [63] (quá phức tạp về mặt tính toán số), phương pháp của luận án đạt được "tính tối ưu kép": duy trì biểu thức giải tích tường minh gọn nhẹ thông qua tần số Einstein hiệu dụng duy nhất $\omega_E$ nhưng vẫn bao hàm trọn vẹn hiệu ứng tương quan không gian 3 chiều và đóng góp của các nguyên tử lân cận.
3. Phát hiện thực nghiệm/số học nào gây bất ngờ nhất và được giải thích bằng cơ chế nào?
Phát hiện bất ngờ nhất là hiện tượng "co ngắn liên kết biểu kiến" trên ảnh biến đổi Fourier khi tăng nhiệt độ (từ 297 K đến 973 K). Luận án đã chứng minh bằng toán học lượng tử rằng khoảng cách liên kết thực $R$ không hề co lại; sự dịch chuyển đỉnh Fourier sang trái hoàn toàn do đóng góp của cumulant bậc ba $\sigma^{(3)}(T)$ tạo nên một độ dịch pha phi tuyến theo $k^3$, làm biến dạng hàm sóng quang điện tử giao thoa.
4. Luận án có cung cấp quy trình tái lập (Replication Protocol) hoàn chỉnh không?
Có. Luận án cung cấp hệ thống giải thuật tường minh cùng mã nguồn chi tiết trong phần Phụ lục, bao gồm:
- Quy trình tính số các tích phân nhiệt động và các hàm số cumulant trên phần mềm Matlab 5.3.
- Hướng dẫn cấu hình và nhúng các tham số phi điều hòa ($c_1, c_2, c_3, \sigma^{(1)}, \sigma^{(2)}, \sigma^{(3)}$) vào tệp đầu vào của chương trình FEFF chuẩn quốc tế.
5. Chương trình nghiên cứu 10 năm được định hình như thế nào từ kết quả này?
Lộ trình phát triển 10 năm tập trung vào 3 giai đoạn: (1) Hoàn thiện lý thuyết cho toàn bộ các hệ tinh thể đơn chất và hợp chất dị nguyên tử đối xứng thấp; (2) Xây dựng gói phần mềm tính toán tán xạ EXAFS phi điều hòa mã nguồn mở tích hợp AI; (3) Mở rộng lý thuyết sang miền phổ gần cận hấp thụ (XANES/NEXAFS) để nghiên cứu cấu trúc điện tử động của các vật liệu lượng tử mới.
Kết luận
Luận án đã hoàn thành xuất sắc các mục tiêu nghiên cứu với 5 đóng góp cốt lõi:
- Xây dựng thành công mô hình thế tương tác hiệu dụng cụm nguyên tử $U_E(x)$ dựa trên thế cặp Morse và hệ số cấu trúc mới ($c_1, c_2, c_3$).
- Thiết lập hệ thống công thức giải tích tổng quát cho các cumulant bậc một $\sigma^{(1)}(T)$, bậc hai $\sigma^{(2)}(T)$, bậc ba $\sigma^{(3)}(T)$ và hệ số dãn nở nhiệt $\alpha_T$.
- Giải quyết triệt để bài toán biến dạng biên độ và dịch pha phi điều hòa của phổ EXAFS ở dải nhiệt độ cao thông qua hệ số $\beta(R,T)$ và pha $\Phi^A(k,T)$.
- Kiểm chứng và tái lập thành công kết quả thực nghiệm trên các kim loại lập phương (sc, fcc, bcc), chứng minh sự nhất quán hoàn hảo giữa lý thuyết thống kê lượng tử và phổ đo Synchrotron thực tế.
- Tích hợp thành công các tham số phi điều hòa vào mã nguồn tính toán mô phỏng quốc tế FEFF và Matlab, mở ra công cụ phân tích cấu trúc vi mô mạnh mẽ, chính xác cho cộng đồng khoa học vật liệu.
