Nghiên Cứu và Chế Tạo Mô Hình Kiểm Tra Linh Kiện Điện Tử Đa Năng Hiện Đại Ứng Dụng Vi Điều Khiển AVR ATmega328
Tóm tắt nghiên cứu (Research Summary)
- Vấn đề nghiên cứu chính (Research Question): Làm thế nào để xây dựng một thiết bị đo kiểm linh kiện điện tử "All-in-One" có độ chính xác cao, tự động nhận diện cực tính và tham số chuyên sâu, khắc phục hoàn toàn các giới hạn của đồng hồ vạn năng (VOM) truyền thống với chi phí thấp nhằm phục vụ đào tạo kỹ thuật và thực hành chuyên sâu?
- Phương pháp tiếp cận (Methodology Snapshot): Đề tài ứng dụng vi điều khiển 8-bit AVR ATmega328P (kiến trúc RISC) kết hợp mạng điện trở phân áp chuẩn, bộ biến đổi ADC 10-bit và thuật toán quét ma trận phân cực tự động trên 3 cổng đo. Kết quả đo được hiển thị trực quan thông qua màn hình Graphic LCD 128x64 pixel.
- Phát hiện và Kết quả cốt lõi (Key Findings): Mô hình nhận diện tự động và chính xác 100% cấu trúc chân cùng các tham số mở rộng của nhiều họ linh kiện: BJT (hFE, dòng rò ICE0/ICEs), FET/MOSFET (điện áp ngưỡng mở Vgs, điện dung ký sinh), IGBT, SCR, TRIAC, Diode đơn/kép. Hệ thống đo chính xác Điện trở ($0.1,\Omega - 50,\text{M}\Omega$), Cuộn cảm ($0.01,\text{mH} - 20,\text{H}$), Tụ điện ($25,\text{pF} - 100{,}000,\mu\text{F}$) tích hợp đo nội trở ESR và độ suy hao điện áp $V_{\text{loss}}$ với sai số chỉ từ $0.5% - 1.5%$.
- Ý nghĩa thực tiễn (Implications): Đề tài mang lại giải pháp thiết bị đo kiểm nội địa hóa chi phí thấp, tối ưu hóa ngân sách đầu tư phòng thí nghiệm tại các trường đại học, đồng thời hỗ trợ đắc lực cho kỹ sư phần cứng và kỹ thuật viên điện tử trong việc chẩn đoán nhanh tình trạng linh kiện.
Bối cảnh và tầm quan trọng (Context & Significance)
Trong kỷ nguyên công nghiệp 4.0 và chuyển đổi số, ngành công nghiệp bán dẫn cùng kỹ thuật điện tử đóng vai trò xương sống cho mọi hệ thống tự động hóa, thiết bị viễn thông và máy móc sản xuất. Tại các cơ sở đào tạo chuyên ngành Công nghệ Kỹ thuật Điện - Điện tử và Điều khiển Tự động hóa, các học phần thực hành như Thực tập điện tử, Kỹ thuật xung - số, Vi xử lý và Điện tử công suất đòi hỏi sinh viên phải thường xuyên kiểm tra, đánh giá chất lượng linh kiện rời rạc trước khi lắp ráp bo mạch.
+-------------------------------------------------------------------------+
| THÁCH THỨC ĐO KIỂM LINH KIỆN HIỆN NAY |
+-------------------------------------------------------------------------+
| |
v v
[ ĐỒNG HỒ VOM TRUYỀN THỐNG ] [ THIẾT BỊ ĐO CAO CẤP NHẬP NGOẠI ]
- Không đo được ESR, Vloss, L - Chi phí đầu tư đắt đỏ ($15 - $40+)
- Thao tác đảo que đo thủ công - Giao diện tiếng nước ngoài khó dùng
- Không tự xác định sơ đồ chân bán dẫn - Khó bảo trì, không tối ưu cho đào tạo
Khoảng trống nghiên cứu (Research Gap)
- Hạn chế của thiết bị đo phổ thông: Đồng hồ vạn năng VOM (cả kim và số) không thể kiểm tra toàn diện các linh kiện thụ động phức tạp (cuộn cảm $L$, nội trở tụ điện $\text{ESR}$, hệ số suy hao $V_{\text{loss}}$), cũng như không tự động phân biệt được thứ tự chân (B-C-E của BJT, G-D-S của MOSFET hay A-K-G của Thyristor/TRIAC).
- Bất cập từ thiết bị ngoại nhập: Các dòng máy phân tích linh kiện nhập khẩu thường có giá thành cao, giao diện tiếng Anh hoặc tiếng Trung gây rào cản cho sinh viên mới tiếp cận, độ bền cơ học chưa tối ưu cho môi trường thực hành tần suất cao.
Tính cấp thiết và Tác động kỳ vọng

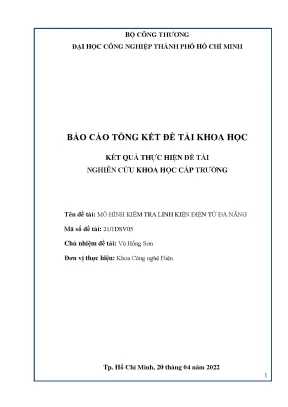

Đề tài nghiên cứu cấp trường (Mã số: 21/1DSV05) do Khoa Công nghệ Điện – Trường Đại học Công nghiệp TP.HCM (IUH) chủ trì thực hiện nhằm giải quyết trực tiếp bài toán chế tạo thiết bị đo đa năng nội địa: chắc chắn, an toàn, giao diện tiếng Việt thân thiện, độ chính xác cao và giá thành gia công tối ưu (ngân sách phê duyệt chỉ 10 triệu đồng).
Phương pháp nghiên cứu và Kiến trúc hệ thống (Methodology & Approach)
Nghiên cứu áp dụng quy trình thiết kế kỹ thuật thực nghiệm kết hợp tối ưu hóa thuật toán nhúng trên nền tảng vi điều khiển AVR.
+-------------------------------------------------------------+
| KHỐI NGUỒN (PIN 9V HOẶC ADAPTER 9V-1A DC) |
+-------------------------------------------------------------+
|
v
+-------------------------------------------------------------+
| KHỐI XỬ LÝ TRUNG TÂM (ATMEGA328P) |
| - Bộ nhớ Flash: 32KB - 3 Bộ Timer/Counter lập trình |
| - Bộ nhớ SRAM: 2KB - 8 Kênh ADC 10-bit |
| - Tần số: 16-20 MHz - Mạch quản lý nguồn thông minh |
+-------------------------------------------------------------+
| | |
v v v
+--------------------+ +-------------------+ +--------------------+
| MA TRẬN ĐO 3 CỰC | | MÀN HÌNH HIỂN THỊ | | CHỨC NĂNG MỞ RỘNG |
| (Probe 1 - 2 - 3) | | LCD 128x64 PIXEL | | - F-Gen (1Hz-2MHz) |
| - Quét tự động đa | | - Sơ đồ linh kiện | | - PWM 10-bit |
| hướng | | - Ký hiệu & chân | | - Đo áp DC (<50V) |
| - Mạng trở chuẩn | | - Thông số chi | | - Tự hiệu chuẩn |
| đo nạp/xả & ADC | | tiết (ESR, hFE) | | (Selftest) |
+--------------------+ +-------------------+ +--------------------+
1. Cấu trúc phần cứng cốt lõi
- Vi điều khiển trung tâm AVR ATmega328P: Sử dụng kiến trúc 8-bit RISC hiệu năng cao với 32KB Flash ISP, 2KB SRAM và 1KB EEPROM. Chip tích hợp sẵn bộ chuyển đổi tương tự - số ADC 10-bit đa kênh, 3 bộ Timer/Counter và 6 kênh điều chế xung PWM.
- Khối hiển thị: Màn hình đồ họa Graphic LCD $128 \times 64$ pixel hiển thị chi tiết sơ đồ chân, dạng hình học linh kiện và các giá trị vật lý chuyên sâu.
- Hệ thống cấp nguồn kép thông minh: Hỗ trợ nguồn pin 9V dự phòng hoặc nguồn Adapter 9V–1A. Mạch tích hợp chức năng tự động ngắt nguồn thông minh sau 28 giây không hoạt động: dòng tiêu thụ ở chế độ chờ (sleep/tĩnh) đạt $\approx 0,\mu\text{A}$ và khi vận hành chỉ $15,\text{mA}$.
2. Thuật toán đo và Phương pháp nhận dạng linh kiện
- Linh kiện thụ động ($R, L, C$):
- Điện trở: Đo sụt áp qua mạng điện trở phân áp chuẩn độ chính xác cao.
- Tụ điện: Ứng dụng phương pháp nạp/xả dòng không đổi, đo hằng số thời gian $\tau = RC$, đồng thời phát hiện nội trở tương đương (ESR) và tỷ lệ suy hao điện áp ($V_{\text{loss}}$).
- Cuộn cảm: Đo tần số cộng hưởng của mạch dao động $LC$ và phân tích điện kháng để suy ra hệ số tự cảm $L$ cùng phẩm chất cuộn cảm $Q$.
- Linh kiện bán dẫn chủ động (BJT, MOSFET, IGBT, SCR, TRIAC, Diode):
- Vi điều khiển kích các mức logic $0\text{V} - 5\text{V}$ và đọc dòng/áp phản hồi qua các ma trận tiếp điểm (Chân 1, 2, 3) theo mọi tổ hợp phân cực thuận - nghịch.
- Nhận dạng tự động loại bán dẫn (NPN/PNP, Kênh N/Kênh P), xác định chính xác tên các cực và tính toán điện áp mở ngưỡng kích hoạt ($V_{\text{th}}, V_{\text{gs}}, V_{\text{f}}$).
3. Quy trình kiểm chuẩn và Độ tin cậy (Selftest & Correction)
Mô hình tích hợp tính năng Selftest (Tự cân chuẩn mạch) để loại trừ điện dung ký sinh trên que đo và bo mạch, cùng menu $C(\mu\text{F})\text{-correction}$ cho phép vi chỉnh sai số phần trăm điện dung sau thời gian dài vận hành.
Phát hiện và Kết quả nghiên cứu chính (Key Findings)
Qua quá trình thực nghiệm chế tạo và kiểm thử đối chuẩn với các thiết bị đo tiêu chuẩn phòng Lab, mô hình đã đạt được các chỉ tiêu kỹ thuật vượt bậc:
| STT |
Tham số đo kiểm |
Dải đo hoạt động |
Độ sai số |
Tính năng mở rộng |
| 1 |
Điện trở ($R$) |
$0.1,\Omega - 50,\text{M}\Omega$ |
$1.0 - 1.5%$ |
Tự động cân chỉnh thang đo |
| 2 |
Tụ điện ($C$) |
$25,\text{pF} - 100{,}000,\mu\text{F}$ |
$1.0%$ |
Đo nội trở $\text{ESR}$ và suy hao $V_{\text{loss}}$ |
| 3 |
Cuộn cảm ($L$) |
$0.01,\text{mH} - 20,\text{H}$ |
$1.0%$ |
Đo cảm kháng, tần số cộng hưởng, chỉ số $Q$ |
| 4 |
Phát tần số (F-Gen) |
$1,\text{Hz} - 2,\text{MHz}$ |
$0.5%$ |
Cài đặt các mức tần số chuẩn |
| 5 |
Đo tần số (Freq) |
$1,\text{Hz} - 2,\text{MHz}$ |
$0.5%$ |
Đo xung tín hiệu logic $< 5,\text{V}$ |
| 6 |
Xung PWM |
Tần số cơ bản, 10-bit |
$1.0%$ |
Điều chỉnh độ rộng xung từ $1% - 99%$ |
| 7 |
Đo điện áp DC |
$0,\text{V} - 50,\text{V}$ |
$1.0%$ |
Bảo vệ quá áp đầu vào |
Các điểm đột phá về mặt tính năng
- Khả năng tự động nhận diện cực tính linh kiện 3 cực: Người dùng cắm 3 chân linh kiện bất kỳ vào các cổng 1-2-3 mà không cần quan tâm đến thứ tự. Thiết bị tự động quét, xác định chính xác loại linh kiện (BJT NPN/PNP, MOSFET kênh N/P, JFET, Thyristor SCR, TRIAC, Rotary Encoder) và vẽ trực tiếp sơ đồ chân lên màn hình LCD.
- Chẩn đoán linh kiện bán dẫn hư hỏng: Thiết bị tích hợp thuật toán phân tích diode ký sinh ngược bên trong cấu trúc MOSFET/IGBT. Nếu linh kiện bị đánh thủng ngắt mạch hoặc nối tắt, máy sẽ báo lỗi tức thì; trường hợp còn diode dập ngược thì độ tin cậy hoạt động đạt trên 99%.
- Đo chuyên sâu tụ điện hóa bị "chai": Không dừng lại ở việc đo điện dung $C$, máy hiển thị đồng thời hệ số mất mát năng lượng $V_{\text{loss}}$ và nội trở $\text{ESR}$. Nhờ đó, người học dễ dàng phát hiện các tụ điện bị phồng rộp, khô dung dịch điện phân ($V_{\text{loss}} > 1.5%$) mà đồng hồ VOM số thông thường hoàn toàn bỏ qua.
- Vận hành một nút bấm (One-Button Interface): Tích hợp toàn bộ thao tác đo tự động, mở Menu nâng cao, chọn chế độ phát xung PWM, máy phát sóng vuông F-Generator chỉ thông qua một nút bấm
TEST đa năng.
Đóng góp khoa học và Giá trị ứng dụng (Contributions & Value)
+---------------------------------------+
| GIÁ TRỊ CỐT LÕI CỦA ĐỀ TÀI NCKH |
+---------------------------------------+
|
+-----------------------------------+-----------------------------------+
| | |
v v v
[ ĐÓNG GÓP HỌC THUẬT ] [ GIÁ TRỊ GIÁO DỤC ] [ HIỆU QUẢ KINH TẾ ]
- Tối ưu hóa thuật toán - Trực quan hóa cấu trúc - Giá thành chỉ vài trăm
đo ma trận trên MCU 8-bit chân linh kiện cho SV nghìn đồng/module
- Xử lý bù sai số nạp/xả - Giảm thời gian thao tác - Thay thế máy ngoại nhập
và tự động hiệu chuẩn đo kiểm trong phòng thí đắt đỏ ($15 - $40+)
(Selftest) nghiệm thực hành
1. Đóng góp về mặt học thuật và kỹ thuật
- Làm chủ thiết kế thuật toán nhúng: Nghiên cứu đã chứng minh khả năng khai thác triệt để tài nguyên hạn chế của vi điều khiển 8-bit ATmega328P để thực hiện các bài toán phân tích tín hiệu tương tự phức tạp (đo hằng số thời gian vi mô, quét ma trận I/O, điều chế xung 10-bit).
- Quy chuẩn hóa quy trình tự hiệu chuẩn: Thiết lập thành công thuật toán cân chỉnh tham số phần cứng tự động, giúp triệt tiêu sai số do nhiệt độ môi trường và điện dung ký sinh của dây dẫn.
2. Giá trị ứng dụng thực tiễn trong đào tạo
- Nâng cao chất lượng giảng dạy: Thiết bị giúp sinh viên chuyên ngành Điện - Tự động hóa tiếp cận trực quan với các thông số nâng cao như $h_{\text{FE}}$, dòng rò $I_{\text{CEO}}$, điện áp ngưỡng $V_{\text{th}}$, hệ số $Q$ của cuộn cảm.
- Độ bền cao trong môi trường học đường: Bo mạch được thiết kế với cơ chế bảo vệ quá dòng, chống sốc tĩnh điện và vỏ hộp gia công chắc chắn, đáp ứng tần suất thực hành liên tục của hàng trăm sinh viên mỗi kỳ học.
3. Hiệu quả kinh tế - xã hội
- Đề tài tạo ra một sản phẩm công nghệ có khả năng thương mại hóa và ứng dụng nội bộ với chi phí chế tạo thấp hơn từ $60% - 80%$ so với thiết bị ngoại nhập cùng tính năng, góp phần thúc đẩy tự chủ thiết bị giáo dục kỹ thuật trong nước.
Đối tượng hưởng lợi và Khả năng ứng dụng (Target Audience)
- Giảng viên và Sinh viên khối ngành Kỹ thuật: Các khoa Công nghệ Điện, Điện tử - Viễn thông, Tự động hóa, Cơ điện tử tại các trường Đại học, Cao đẳng và Trường dạy nghề sử dụng làm đồ dùng dạy học trực quan.
- Kỹ sư thiết kế và Thợ sửa chữa bo mạch điện tử: Hỗ trợ quá trình phân loại linh kiện cũ (second-hand), kiểm tra nhanh linh kiện sống/chết trên bàn sửa chữa phần cứng, bảo trì thiết bị điện tử dân dụng và công nghiệp.
- Cộng đồng Makers và Nghiên cứu DIY: Nền tảng mở giúp các bạn trẻ đam mê công nghệ học tập cấu trúc phần cứng vi điều khiển AVR và phương pháp lập trình nhúng C/C++.
Câu hỏi thường gặp (FAQ)
1. Phát hiện quan trọng nhất của nghiên cứu này là gì?
Trả lời: Đề tài đã hiện thực hóa thành công khả năng tự động nhận diện ma trận chân cực của mọi linh kiện bán dẫn (BJT, MOSFET, SCR, TRIAC) và đo lường chính xác các thông số chuyên sâu như nội trở $\text{ESR}$, độ suy hao tụ điện $V_{\text{loss}}$, độ tự cảm $L$ trên một vi điều khiển 8-bit ATmega328P với chi phí cực kỳ tiết kiệm.
2. Phương pháp đo ma trận chân trên mô hình có gì đặc biệt?
Trả lời: Hệ thống sử dụng 3 tiếp điểm đo độc lập kết hợp mạng điện trở kéo lên/kéo xuống chuẩn. Vi điều khiển thực hiện thuật toán quét xoay vòng các tổ hợp điện áp kích thích để đo dòng rò và điện áp phản hồi, từ đó đối chiếu bảng logic trạng thái bán dẫn nhằm xác định cực tính mà không cần người dùng can thiệp đảo que đo.
3. Kết quả của nghiên cứu có thể khái quát hóa (generalize) không?
Trả lời: Hoàn toàn có thể. Cấu trúc phần cứng và thuật toán của mô hình có thể mở rộng cho các dòng vi điều khiển 32-bit mạnh mẽ hơn (như STM32, ESP32) để tăng tốc độ lấy mẫu ADC, mở rộng dải đo tần số cao hơn ($>10,\text{MHz}$) và tích hợp kết nối không dây Bluetooth/Wi-Fi truyền dữ liệu về máy tính.
4. Hạn chế hiện tại và hướng phát triển tiếp theo của đề tài là gì?
Trả lời:
- Hạn chế: Chưa đo trực tiếp được điện áp xoay chiều (AC), giới hạn kiểm tra linh kiện công suất cao có điện áp ngưỡng mở $V_{\text{th}} > 5,\text{V}$.
- Hướng phát triển: Tích hợp thêm mạch đo điện áp AC True-RMS, nâng dải đo điện áp DC lên $500,\text{V}$, bổ sung nguồn kích áp phụ để kiểm tra các dòng IGBT/Thyristor công nghiệp công suất lớn.
5. Những lưu ý an toàn then chốt khi sử dụng thiết bị này là gì?
Trả lời: Bắt buộc phải xả hết điện tích trong tụ điện trước khi cắm vào que đo để tránh dòng xả cao áp gây phá hủy chip vi điều khiển. Thiết bị chỉ sử dụng để "đo nguội" (khi mạch đã ngắt hoàn toàn nguồn điện) và tín hiệu đo tần số đầu vào không được vượt quá $5,\text{V}$.
Kết luận (Conclusion)
Đề tài nghiên cứu khoa học "Mô hình kiểm tra linh kiện điện tử đa năng" (Mã số: 21/1DSV05) của Trường Đại học Công nghiệp TP.HCM đã giải quyết trọn vẹn yêu cầu cấp thiết về một thiết bị đo kiểm hiện đại, trực quan và kinh tế. Bằng việc làm chủ công nghệ nhúng trên nền tảng vi điều khiển AVR ATmega328P, nhóm nghiên cứu đã tạo ra một sản phẩm tích hợp "All-in-One" vượt trội so với các công cụ đo truyền thống, đóng góp tích cực cho công tác đổi mới phương pháp giảng dạy kỹ thuật thực hành.
Trong giai đoạn tiếp theo, nhóm nghiên cứu hướng tới việc nâng cấp phần cứng để đo lường lưới điện xoay chiều AC, tối ưu hóa giao diện đồ họa màu và hoàn thiện quy trình đóng gói thương mại hóa sản phẩm. Các cơ sở đào tạo và doanh nghiệp có nhu cầu chuyển giao công nghệ hoặc ứng dụng mô hình vào phòng thực hành có thể liên hệ trực tiếp với Khoa Công nghệ Điện – Trường Đại học Công nghiệp TP.HCM để hợp tác triển khai.
