Chương 9: Mô hình hóa các hệ cơ học cho ứng dụng cơ điện tử

Chuyên khảo Mô hình hóa hệ cơ học trong cơ điện tử: nguyên lý & ứng dụng phân tích chuyên sâu các khía cạnh quan trọng trong lĩnh vực điện - điện tử

• Trường học: The University of Texas at Austin
• Chuyên ngành: Cơ điện tử
• Đề tài: Mô hình hóa hệ cơ học trong các hệ cơ điện tử
• Loại tài liệu: Sổ tay

Mục lục chi tiết

• 9. CHƯƠNG 9: MÔ HÌNH HÓA CÁC HỆ CƠ HỌC CHO CÁC ỨNG DỤNG CƠ ĐIỆN TỬ
• 9.1. MỞ ĐẦU
• 9.2. Mô hình hóa hệ cơ học trong các hệ cơ điện tử
• 9.2.1. Các biến vật lý và các kết nối công suất
• 9.2.1.1. Cơ sở năng lượng và công suất
• 9.2.1.2. Dòng tín hiệu và công suất
• 9.2.2. Sự cần thiết đối với cơ sở chuyển động
• 9.2.3. Sự kết nối của các thành phần
• 9.2.4. Nhân quả
• 9.3. Mô tả các thành phần mô hình cơ học cơ bản
• 9.4. Các định luật vật lý cho tạo lập mô hình
• 9.5. Phương pháp năng lượng cho mô hình hoá hệ cơ học
• 9.6. Động lực học vật rắn nhiều chiều
• 9.7. Hệ phương trình Lagrange

Tóm tắt

I. Khái niệm cơ bản về mô hình hóa hệ cơ học

Mô hình hóa hệ cơ học là nền tảng quan trọng trong thiết kế và phân tích các ứng dụng cơ điện tử. Quá trình này bao gồm việc xác định biên giới hệ thống, nhận dạng các bộ phận cơ học có thể tách rời và kết hợp chúng lại theo cách có hệ thống. Mục đích chính của mô hình hóa là hiểu rõ cách các tính chất và sự thể hiện của các thành phần cơ học ảnh hưởng đến toàn bộ thiết kế hệ cơ điện tử. Trong mô hình hóa, các bộ phận cơ học được biểu diễn dưới dạng khối lượng điểm hoặc vật thể rắn, phụ thuộc vào độ phức tạp của chuyển động cần mô tả. Điều này cho phép các kỹ sư và nhà phân tích áp dụng các phương pháp toán học để dự đoán hành vi động lực học của hệ thống, từ đó tối ưu hóa hiệu suất và độ tin cậy của các thiết bị cơ điện tử.

1.1. Xác định ranh giới và thành phần hệ thống

Bước đầu tiên trong mô hình hóa hệ cơ học là xác định rõ ranh giới của hệ và nhận dạng các điểm có vận tốc phân biệt. Các lực và mô men chủ động được đặt tại những điểm này để biểu diễn tương tác năng lượng ở biên giới hệ thống. Những lực này thường được tác dụng bởi cơ cấu chấp hành nhưng cũng phải biểu diễn các tải trọng từ môi trường xung quanh.

1.2. Vai trò của hình học và liên kết trong mô hình

Sự tương tác giữa các bộ phận cơ học phụ thuộc lớn vào dạng hình học của hệ thống. Mô hình hóa hệ cơ học cần tính đến những liên kết trên trạng thái chuyển động, có thể là hàm của thời gian hoặc trạng thái hiện tại. Việc định lượng và tính toán đối với các liên kết này là quan trọng bậc nhất, đặc biệt trong động lực học của các hệ phức tạp.

II. Các phương pháp tạo lập mô hình cơ học

Có nhiều phương pháp khác nhau để tạo lập mô hình hệ cơ học, nhưng tất cả đều dựa trên các định luật chuyển động cơ bản từ vật lý cổ điển. Các phương pháp năng lượng và phương trình Lagrange là những công cụ mạnh mẽ để mô hình hóa các hệ phức tạp. Phương pháp Newton được sử dụng để phân tích các hệ cơ bản, trong khi các hệ nhiều vật đòi hỏi các kỹ thuật tiên tiến hơn. Việc chọn phương pháp phù hợp phụ thuộc vào độ phức tạp của hệ thống và mục tiêu ứng dụng cụ thể. Một khi đã hiểu rõ các thành phần hệ, sự kết nối giữa chúng, và các lực tác dụng, kỹ sư có thể xây dựng mô hình động lực học chính xác để dự đoán hành vi hệ thống.

2.1. Định luật vật lý trong mô hình hóa

Các định luật vật lý đặc biệt là định luật Newton là cơ sở cho tạo lập mô hình hệ cơ học. Những định luật này cho phép các kỹ sư thiết lập các phương trình chuyển động mô tả hành vi động lực học của hệ. Phương pháp Newton cổ điển phù hợp với nhiều ứng dụng cơ điện tử thực tế, từ hệ khối lượng-lò xo đơn giản đến các hệ nhiều vật phức tạp.

2.2. Phương pháp năng lượng và Lagrange

Phương pháp năng lượng và phương trình Lagrange cung cấp các công cụ toán học mạnh mẽ để mô hình hóa các hệ cơ học với nhiều bậc tự do. Những phương pháp này đặc biệt hữu ích khi hệ thống có các ràng buộc phức tạp hoặc tương tác nhiều chiều, cho phép xây dựng mô hình chính xác hơn.

III. Động lực học vật rắn và phân tích chuyển động

Động lực học vật rắn là lĩnh vực quan trọng trong mô hình hóa hệ cơ điện tử, tập trung vào việc phân tích chuyển động quay quanh trục cố định và chuyển động tịnh tiến một chiều. Hầu hết các ứng dụng cơ điện tử thực tế có thể được hiểu rõ thông qua những kiến thức cơ bản này. Động học của hệ cơ học được mô tả bằng các tham số tập trung, nơi các vật thể được coi là vật rắn mà không cần xem xét hiệu ứng đàn hồi. Phân tích chuyển động nhiều chiều được áp dụng cho các ứng dụng nâng cao hơn. Việc kết hợp mô hình hóa hệ cơ học với các hệ khác như hệ điện và hệ thủy lực giúp các kỹ sư xây dựng mô hình tích hợp hoàn chỉnh cho các hệ cơ điện tử.

3.1. Chuyển động quay và chuyển động tịnh tiến

Chuyển động quay quanh trục cố định và chuyển động tịnh tiến một chiều là hai dạng chuyển động cơ bản trong hầu hết các ứng dụng cơ điện tử. Việc nắm vững các khái niệm này cho phép phân tích một lớp rất rộng các hệ thống thực tế, từ động cơ điện đến các cơ cấu truyền động cơ học.

3.2. Động lực học nhiều chiều và ứng dụng nâng cao

Các ứng dụng cơ điện tử phức tạp hơn yêu cầu phân tích động lực học hai hoặc ba chiều. Những ứng dụng này đòi hỏi các kỹ thuật mô hình hóa tiên tiến và các phương pháp giải phương trình chuyển động phức tạp, cung cấp dự đoán chính xác về hành vi hệ thống.

IV. Ứng dụng thực tế và thiết kế hệ cơ điện tử

Việc áp dụng mô hình hóa hệ cơ học vào thiết kế hệ cơ điện tử là chìa khóa để tạo ra các thiết bị hiệu quả và đáng tin cậy. Các cơ cấu chấp hành và cảm biến được tích hợp vào hệ thống dựa trên mô hình toán học chi tiết của động lực học hệ. Quá trình thiết kế bắt đầu bằng việc hiểu rõ (a) các thành phần hệ và sự kết nối chúng, (b) các lực và mô men tác dụng lên hệ, và (c) các ràng buộc và đặc tính động lực học. Kiến thức vững chắc về mô hình hóa hệ cơ học cho phép các kỹ sư tối ưu hóa thiết kế, giảm chi phí sản xuất, cải thiện độ chính xác điều khiển, và nâng cao hiệu suất tổng thể của các ứng dụng cơ điện tử.

4.1. Tích hợp cơ cấu chấp hành và cảm biến

Cơ cấu chấp hành và cảm biến là các thành phần quan trọng trong hệ cơ điện tử, được điều khiển dựa trên mô hình hóa động lực học chính xác. Việc lựa chọn và thiết kế những thành phần này phụ thuộc lớn vào mô hình toán học chi tiết của hệ, đảm bảo hiệu suất và độ tin cậy trong vận hành.

4.2. Tối ưu hóa thiết kế dựa trên mô hình

Sử dụng mô hình hóa hệ cơ học trong thiết kế cho phép các kỹ sư mô phỏng và tối ưu hóa hiệu suất trước khi sản xuất. Điều này giảm chi phí phát triển, cải thiện độ chính xác điều khiển, và nâng cao độ tin cậy của các ứng dụng cơ điện tử trong thực tế.

Nội dung chính

Giáo trình Mô hình hóa hệ cơ học trong cơ điện tử: Nguyên lý & Ứng dụng

Tổng quan về giáo trình

Tài liệu "Mô hình hóa hệ cơ học trong cơ điện tử: Nguyên lý & Ứng dụng" (thuộc hệ thống ấn phẩm chuyên khảo/giáo trình Sổ tay Cơ điện tử, phối hợp nội dung học thuật từ The University of Texas at Austin) cung cấp nền tảng lý thuyết và công cụ toán học phục vụ việc phân tích, biểu diễn và mô phỏng các hệ thống cơ học tích hợp trong hệ thống cơ điện tử. Trong chương trình đào tạo kỹ sư Cơ điện tử, Tự động hóa và Kỹ thuật Cơ khí ở bậc đại học và sau đại học, học phần này giữ vị trí cầu nối then chốt giữa các khối kiến thức: Cơ học lý thuyết, Lý thuyết mạch - Điện từ, Lý thuyết điều khiển tự động và Mô phỏng hệ thống đa miền.

Mục tiêu học tập của tài liệu tập trung vào việc:

1. Trang bị phương pháp luận xác định ranh giới hệ thống, nhận dạng các biến công suất – năng lượng và cấu trúc bậc tự do ($DOF$).
2. Ứng dụng phương pháp đồ thị kết nối (Bond Graph) để mô hình hóa thống nhất các phần tử cơ học (tịnh tiến, quay), điện, điện từ và nhiệt.
3. Làm chủ kỹ thuật phân định quan hệ nhân quả (Causality) và quy trình thiết lập hệ phương trình vi phân trạng thái mô tả chuyển động vật thể rắn 3 chiều và cơ hệ nhiều vật phức tạp.
4. Tích hợp giải pháp giải tích thông qua phương pháp Lagrange cổ điển và mô hình hệ con Lagrange trên nền đồ thị kết nối.

Cấu trúc tài liệu được tổ chức theo phương pháp tham số tập trung (lumped parameters), khởi đầu từ các phần tử 1 chiều cơ bản, tiến tới hệ thống không gian 3 chiều và các phương pháp giải tích năng lượng tổng quát. Điểm đặc trưng của giáo trình là sự kết hợp chặt chẽ giữa đồ thị kết nối dựa trên định luật bảo toàn công suất và cơ học giải tích giải quyết các bài toán liên kết cơ học thực tế.

---

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Cấu trúc nội dung học thuật được triển khai qua các chủ đề logic:

• Mục 9.1: Mở đầu về mô hình hóa hệ cơ điện tử Tổng quan về tương tác giữa các thành phần cơ học kết cấu với cơ cấu chấp hành và cảm biến. Xác định phạm vi tiếp cận dựa trên mô tả tham số tập trung, xem các vật thể là vật thể rắn và tập trung xử lý các bài toán động lực học của hệ.

• Mục 9.2: Mô hình hóa hệ cơ học trong các hệ cơ điện tử & Đồ thị kết nối Thiết lập cơ sở năng lượng và công suất thông qua cặp biến nỗ lực/lực ($e - \text{effort}$) và biến dòng/vận tốc ($f - \text{flow}$), tuân thủ phương trình liên tục Paynter. Trình bày các thành phần ghép nối bảo toàn công suất cơ bản: khớp-1 (cùng dòng vận tốc, tổng lực bằng 0) và khớp-0 (cùng lực, tổng vận tốc bằng 0). Phân tích cấu trúc bậc tự do qua mô hình cơ cấu treo bánh xe của Matschinsky và xác định tính nhân quả toán học thông qua quy trình SCAP (Sequential Causality Assignment Procedure).

• Mục 9.3: Mô tả các thành phần mô hình cơ học cơ bản Định nghĩa tường minh các cổng vào/ra và các phần tử cơ bản:

  • Nguồn: Nguồn lực ($S_e$) và nguồn dòng ($S_f$).
  • Tiêu tán năng lượng ($R$): Giảm chấn ma sát nhớt tuyến tính/phi tuyến, mô hình ma sát khô Coulomb $F = \mu N \operatorname{sgn}(V)$ có điều biến tín hiệu và hiện tượng trượt-dính (stick-slip).
  • Tích lũy thế năng ($C$): Lò xo tịnh tiến ($k$, $C_k = 1/k$), lò xo xoắn và hệ đàn hồi đa cổng (như dầm công xôn chịu lực - mô men uốn).
  • Tích lũy động năng ($I$): Khối lượng tịnh tiến ($m$) và mô men quán tính quay ($J$), định lý trục song song Steiner, bán kính quay $k_{gyr}$.
  • Cơ cấu nối: Bộ chuyển đổi biến áp ($TF$) biểu diễn đòn bẩy, hộp số; bộ hồi chuyển ($GY$) biểu diễn hiệu ứng con quay và biến đổi năng lượng cơ điện (Thomson, Tait, Tellegen).
  • Mô hình trở kháng: Xây dựng quan hệ trở kháng $Z(s)$ và độ dẫn $Y(s)$ trong miền toán tử Laplace.

• Mục 9.4: Các định luật vật lý cho tạo lập mô hình Sự tương thích giữa phương pháp đồ thị kết nối với định luật Newton, định lý D'Alembert và các định luật mạch Kirchhoff. Kỹ thuật chuyển đổi từ giản đồ vật thể tự do sang cấu trúc mạng đồ thị kết nối bảo toàn năng lượng.

• Mục 9.6: Động lực học vật rắn nhiều chiều Khảo sát vật rắn 6 bậc tự do trong không gian 3 chiều với tenxơ quán tính. Thiết lập hệ phương trình Euler cổ điển dạng 6 phương trình vi phân thường (ODEs) bậc nhất. Mô hình hóa vòng ghép con quay điều biến ($MGY$) trên đồ thị kết nối cho các hệ thực tế như toa xe gắn bánh đà và rô to công xôn sử dụng biến đổi góc Euler.

• Mục 9.7: Hệ phương trình Lagrange và mô hình hệ con Phát triển phương trình vi phân Lagrange từ nguyên lý D'Alembert và công ảo đối với hệ bảo toàn và phi bảo toàn. Mở rộng cho hệ có liên kết phi hô-lô-nôm (non-holonomic) bằng phương pháp nhân tử Lagrange $\lambda_l$. Xây dựng khung phương pháp luận tích hợp giữa phương pháp Lagrange và đồ thị kết nối (theo Beaman, Paynter, Longoria) để thiết lập trực tiếp hệ phương trình vi phân trạng thái bậc nhất $2n$ chiều.

Kiến thức nền tảng được xây dựng

Giáo trình củng cố hệ thống lý thuyết cốt lõi:

• Nguyên lý cân bằng công suất: Mọi tương tác năng lượng tại biên hoặc nội tại đều được biểu diễn thông qua tích $P = e \cdot f$.
• Lý thuyết biến đổi tọa độ và động học 3D: Sử dụng ma trận quay, góc Euler và phép biến đổi vận tốc $x = T(q)\dot{q}$ để liên kết các hệ quy chiếu quán tính và hệ quy chiếu gắn trên vật thể.
• Động lực học giải tích: Biểu diễn động năng tổng quát $T(q, \dot{q})$, thế năng $U(q)$, mô men suy rộng $p_i = \partial T / \partial \dot{q}_i$, và công suy rộng của ngoại lực.

Kỹ năng phát triển

Người học được rèn luyện các kỹ năng kỹ thuật và phân tích chuyên sâu:

• Kỹ năng phân tích hệ thống: Khả năng phân lập ranh giới hệ cơ điện tử, nhận dạng các điểm vận tốc phân biệt và xác định chính xác số bậc tự do độc lập.
• Kỹ năng lập mô hình: Xây dựng hoàn chỉnh đồ thị kết nối cho hệ đa miền (cơ khí tịnh tiến, cơ khí quay, động cơ điện một chiều PMDC, hệ thống thủy lực/nhiệt đi kèm).
• Kỹ năng tính toán giải tích và số trị: Thực hiện quy trình gán nhân quả SCAP để dự đoán bậc tự do động lực học, loại bỏ các ràng buộc đại số và thiết lập hệ phương trình vi phân thường bậc nhất tương thích với các phần mềm mô phỏng kỹ thuật.

---

Phương pháp giảng dạy và học tập

Phương pháp tiếp cận sư phạm

Giáo trình triển khai phương pháp diễn dịch từ cơ bản đến phức tạp, lấy việc bảo toàn công suất làm trục tư duy xuyên suốt. Nội dung bắt đầu từ các mô hình dao động 1 chiều (khối lượng – lò xo – giảm chấn), chuyển tiếp sang các thiết bị truyền động cơ điện (động cơ PMDC), và mở rộng ra động lực học vật rắn không gian 3 chiều với các hiệu ứng hồi chuyển phức tạp.

Bài tập và phân tích trường hợp thực tế (Case Studies)

Tài liệu cung cấp các tình huống kỹ thuật cụ thể nhằm kiểm chứng lý thuyết:

• Phân tích 4 cơ cấu treo bánh xe ô tô (Matschinsky): Khảo sát mô hình 1/4 xe ô tô chuyển động đứng (1 DOF), trục xe đảo kết hợp chuyển vị ngang (1 DOF), cơ cấu 4 khâu liên kết (1 DOF) và hệ trục dầm cứng 2 bánh (2 DOF).
• Động cơ điện một chiều kích từ nam châm vĩnh cửu (PMDC): Mô hình hóa ghép nối giữa cổng điện ($v \cdot i$) và cổng cơ ($T \cdot \omega$) thông qua phần tử bảo toàn công suất lý tưởng.
• Toa xe gắn bánh đà tiến dốc: Thiết lập tương tác hồi chuyển giữa mô men góc bánh đà và lực pháp tuyến tác dụng lên bánh xe.
• Rô to công xôn quay hình nón: Xử lý ma trận biến đổi tọa độ qua 3 góc Euler nhằm giải quyết liên kết góc và mô men xoắn đặt tại khớp quay.

Phương pháp đánh giá và tự học

• Bài tập giải tích: Xác định bậc tự do, vẽ đồ thị kết nối, ấn định nhân quả SCAP, và thành lập hệ phương trình vi phân trạng thái từ đồ thị.
• Bài tập mô phỏng: Ứng dụng các công cụ tính toán ký hiệu (symbolic computation) và phần mềm số học để giải hệ phương trình Euler và Lagrange bậc cao.
• Định hướng tự nghiên cứu: Tự kiểm chứng các mô hình ma sát phi tuyến, xây dựng hàm truyền thông qua tỷ số trở kháng $Z(s)$ và kiểm tra sự suy biến hình học khi sử dụng góc Euler ($\theta = \pi/2$).

---

Điểm nổi bật và tính kế thừa học thuật

Tài liệu thể hiện tính hệ thống thông qua việc chuẩn hóa các trường phái nghiên cứu động lực học:

• Khung phương pháp luận thống nhất: Kết hợp hoàn chỉnh lý thuyết đồ thị kết nối của Paynter (1968), Karnopp, Margolis, Rosenberg (1968, 2000) với cơ học vật rắn của Goldstein (1980) và Greenwood (1965).
• Mô hình hóa hệ con Lagrange tích hợp: Ứng dụng cấu trúc mô hình hệ con tiên tiến của Beaman, Paynter và Longoria (1993), giúp chuyển đổi hệ phương trình vi phân bậc hai phức tạp của Lagrange thành hệ phương trình trạng thái bậc nhất dạng biến luồng – mô men ($q_i, p_i$).
• Xử lý chi tiết các hiệu ứng phi tuyến và phi hô-lô-nôm: Tài liệu không chỉ dừng lại ở các hệ thống tuyến tính lý tưởng mà phân tích sâu về ma sát khô Coulomb điều biến, hiện tượng trượt-dính (trích dẫn Armstrong-Helouvry 1991, Rabinowicz 1995), và liên kết cơ cấu vận tốc biến đổi không hô-lô-nôm.
• Tính tương thích cao với mô phỏng máy tính: Các quy tắc nhân quả giúp người thiết kế phát hiện sớm tính giải được của hệ phương trình trước khi bước vào giai đoạn lập trình thuật toán số.

---

Đối tượng sử dụng giáo trình

• Sinh viên đại học (Năm 3, Năm 4): Thuộc các ngành Kỹ thuật Cơ điện tử, Kỹ thuật Điều khiển & Tự động hóa, Kỹ thuật Cơ khí, Kỹ thuật Robot. Giáo trình phục vụ cho các học phần: Mô hình hóa và mô phỏng hệ thống, Động lực học hệ cơ điện tử, Cơ sở Cơ điện tử.
• Học viên cao học và Nghiên cứu sinh: Làm tài liệu nghiên cứu chuyên sâu về động lực học hệ nhiều vật (Multibody Dynamics), điều khiển hệ thống cơ điện phi tuyến và thiết kế cơ cấu robot nâng cao.
• Yêu cầu kiến thức tiên quyết (Prerequisites):
  • Toán học: Đại số tuyến tính, Giải tích hàm nhiều biến, Phương trình vi phân và Biến đổi Laplace.
  • Vật lý & Kỹ thuật: Cơ học kỹ thuật (Động học và Động lực học cổ điển), Cơ sở kỹ thuật điện và Lý thuyết mạch.
• Giảng viên và Kỹ sư R&D: Sử dụng làm tài liệu tham khảo chuẩn mực để xây dựng bài giảng chuyên ngành hoặc thiết lập mô hình tính toán số cho các hệ thống cơ điện tử trong công nghiệp.

---

Câu hỏi thường gặp (FAQ)

1. Giáo trình này phù hợp với đối tượng nào?

Tài liệu được biên soạn cho sinh viên chuyên ngành kỹ thuật từ năm thứ ba trở lên, học viên sau đại học và các kỹ sư phân tích hệ thống cơ điện tử cần phương pháp luận mô hình hóa chuẩn xác.

2. Cần chuẩn bị kiến thức nền tảng nào trước khi tiếp cận tài liệu?

Người đọc cần nắm vững cơ học lý thuyết (phân tích lực, định luật Newton, chuyển động động học vật rắn), lý thuyết mạch điện cơ bản và các công cụ giải tích toán học (phương trình vi phân thường, ma trận, biến đổi Laplace).

3. Điểm khác biệt cơ bản giữa phương pháp đồ thị kết nối trong tài liệu này và phương pháp sơ đồ khối truyền thống là gì?

Sơ đồ khối truyền thống chỉ truyền tải dòng thông tin (tín hiệu đơn hướng) mà bỏ qua quan hệ tải tương hỗ, trong khi đồ thị kết nối truyền tải cặp biến công suất ($e \cdot f$), bảo toàn năng lượng tại các cổng tương tác và xác định rõ ràng quan hệ nhân quả vật lý giữa các phân hệ.

4. Làm thế nào để tự học và ứng dụng hiệu quả nội dung giáo trình?

Người học nên bám sát quy trình: (1) Xác định ranh giới và bậc tự do của hệ; (2) Vẽ đồ thị kết nối với các khớp-0 và khớp-1; (3) Ấn định tính nhân quả SCAP; (4) Chuyển đổi đồ thị thành hệ phương trình trạng thái toán học; (5) Sử dụng các công cụ tính toán số để kiểm chứng nghiệm.

5. Những tài liệu tham khảo chính yếu nào được trích dẫn trong giáo trình?

Các công trình nền tảng được trích dẫn trực tiếp gồm có: sách System Dynamics của Karnopp, Margolis, Rosenberg; các nghiên cứu về hệ Lagrange của Beaman, Paynter, Longoria; Classical Mechanics của Goldstein; Principles of Dynamics của Greenwood; và Computer Aided Kinematics and Dynamics of Mechanical Systems của Haug.

---

Kết luận

Tài liệu "Mô hình hóa hệ cơ học trong cơ điện tử: Nguyên lý & Ứng dụng" cung cấp một cấu trúc học thuật chặt chẽ, khép kín từ nguyên lý vật lý năng lượng đến các thuật toán thiết lập phương trình vi phân trạng thái. Việc làm chủ phương pháp đồ thị kết nối kết hợp với cơ học giải tích Lagrange trong giáo trình tạo tiền đề vững chắc cho việc phân tích, thiết kế và điều khiển tối ưu các hệ thống cơ điện tử phức tạp. Người học có thể mở rộng nghiên cứu sang các công trình chuyên khảo về động lực học hệ nhiều vật và các phần mềm mô phỏng chuyên dụng đa miền năng lượng.

Trích đoạn nội dung tài liệu

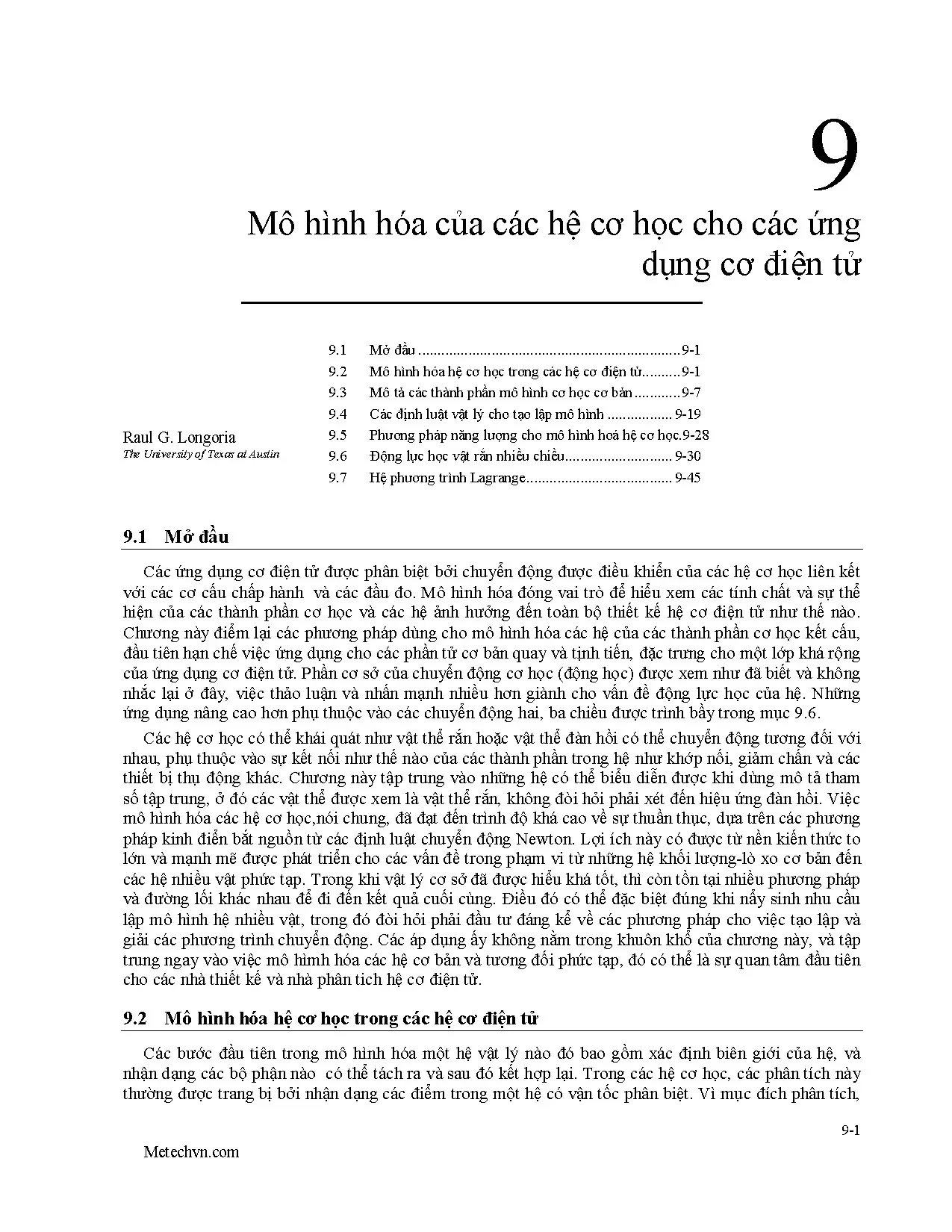

Mở đầu Các ứng dụng cơ điện tử được phân biệt bởi chuyển động được điều khiển của các hệ cơ học liên kết với các cơ cấu chấp hành và các đầu đo. Mô hình hóa đóng vai trò để hiểu xem các tính chất và sự thể hiện của các thành phần cơ học và các hệ ảnh hưởng đến toàn bộ thiết kế hệ cơ điện tử như thế nào. Chương này điểm lại các phương pháp dùng cho mô hình hóa các hệ của các thành phần cơ học kết cấu, đầu tiên hạn chế việc ứng dụng cho các phần tử cơ bản quay và tịnh tiến, đặc trưng cho một lớp khá rộng của ứng dụng cơ điện tử. Phần cơ sở của chuyển động cơ học (động học) được xem như đã biết và không nhắc lại ở đây, việc thảo luận và nhấn mạnh nhiều hơn giành cho vấn đề động lực học của hệ.

Những ứng dụng nâng cao hơn phụ thuộc vào các chuyển động hai, ba chiều được trình bầy trong mục 9. Các hệ cơ học có thể khái quát như vật thể rắn hoặc vật thể đàn hồi có thể chuyển động tương đối với nhau, phụ thuộc vào sự kết nối như thế nào của các thành phần trong hệ như khớp nối, giảm chấn và các thiết bị thụ động khác. Chương này tập trung vào những hệ có thể biểu diễn được khi dùng mô tả tham số tập trung, ở đó các vật thể được xem là vật thể rắn, không đòi hỏi phải xét đến hiệu ứng đàn hồi. Việc mô hình hóa các hệ cơ học,nói chung, đã đạt đến trình độ khá cao về sự thuần thục, dựa trên các phương pháp kinh điển bắt nguồn từ các định luật chuyển động Newton.

Lợi ích này có được từ nền kiến thức to lớn và mạnh mẽ được phát triển cho các vấn đề trong phạm vi từ những hệ khối lượng-lò xo cơ bản đến các hệ nhiều vật phức tạp. Trong khi vật lý cơ sở đã được hiểu khá tốt, thì còn tồn tại nhiều phương pháp và đường lối khác nhau để đi đến kết quả cuối cùng. Điều đó có thể đặc biệt đúng khi nẩy sinh nhu cầu lập mô hình hệ nhiều vật, trong đó đòi hỏi phải đầu tư đáng kể về các phương pháp cho việc tạo lập và giải các phương trình chuyển động. Các áp dụng ấy không nằm trong khuôn khổ của chương này, và tập trung ngay vào việc mô hìmh hóa các hệ cơ bản và tương đối phức tạp, đó có thể là sự quan tâm đầu tiên cho các nhà thiết kế và nhà phân tich hệ cơ điện tử.2 Mô hình hóa hệ cơ học trong các hệ cơ điện tử Các bước đầu tiên trong mô hình hóa một hệ vật lý nào đó bao gồm xác định biên giới của hệ, và nhận dạng các bộ phận nào có thể tách ra và sau đó kết hợp lại.

Trong các hệ cơ học, các phân tích này thường được trang bị bởi nhận dạng các điểm trong một hệ có vận tốc phân biệt. Vì mục đích phân tích, 9-1 Metechvn.com Sổ tay Cơ điện tử các lực và các mô men chủ động sẽ đặt tại các điểm này, chúng có thể thể hiện tương tác năng lượng ở biên giới của hệ. Các lực và các mô men này được tác dụng điển hình bởi cơ cấu chấp hành nhưng phải biểu diễn các tải trọng khác được tác dụng bởi môi trường. Một bộ phận cơ học được mô hình hóa như một khối lượng điểm hoặc một vật thể rắn được dễ dàng nhận dạng bởi vận tốc của nó, và phụ thuộc vào số lượng các vật thể và tính phức tạp của chuyển động mà cần phải đưa vào một hệ tọa độ để mô tả động học một cách hình thức ( chẳng hạn xem [12] hoặc [15]).

Qua phân tích động học, các vận tốc bổ sung ( liên quan) có thể được nhận dạng để chỉ ra sự liên kết và chuyển động của các thành phần cơ học bổ sung như lò xo, giảm chấn và/hoặc cơ cấu chấp hành. Sự tương tác của các bộ phận cơ học nói chung phụ thuôc vào dạng hình học. Thật vậy, sự phụ thuộc của các hệ cơ học vào hình học, trong nhiều trường hợp làm phức tạp sự phân tích và đòi hỏi sự khảo sát đặc biệt nhất là khi điều khiển các hệ phức tạp. Mô tả sơ bộ của một hệ cơ học cũng nên tính đến những liên kết nào đó trên trạng thái chuyển động, chúng có thể là hàm của thời gian hoặc của bản thân trạng thái.

Trong nhiều trường hợp thực tế, động lực học của các hệ cơ học phụ thuộc vào tác dụng của các liên kết. Việc định lượng và tính toán đối với liên kết là quan trọng bậc nhất, đặc biệt trong động lực học hệ nhiều vật, và có các trường phái suy nghĩ khác nhau về sự phát triển mô hình như thế nào. Cuối cùng, việc quyết định phương pháp riêng phụ thuộc vào mục tiêu ứng dụng và sở thích con người. Thành ra một lớp hệ tương đối lớn có thể được hiểu và được mô hình hoá bằng việc nắm vững đầu tiên chuyển động quay quanh trục cố định và chuyển động tịnh tiến một chiều.

Các hệ này có thể được mô hình hoá khi dùng các phương pháp phù hợp với các phương pháp đã dùng để nghiên cứu các hệ khác, như các hệ thuỷ lực và hệ điện. Hơn nữa việc xây dựng các mô hình hệ cơ điện tử kết nối sẽ được thuận lợi và thường dễ dàng hơn đối với người phân tích hệ để nhận thức và phân tích các mô hình này. Tóm lại một khi đã hiểu được (a) các thành phần của hệ và sự kết nối chúng (kể cả sự phụ thuộc vào hình học), (b) các lực và các mô men tác dụng và (c) vai trò của liên kết, được phát triển, các phương trình động lực học bản dựa theo Newton có thể được thiết lập. Phần còn lại của mục này sẽ giới thiệu sự lựa chọn các biến vật lý phù hợp với một dòng lực và phương pháp dựa vào năng lượng để mô hình hoá các hệ cơ học quay và tịnh tiến.

Để làm việc đó phương pháp đồ thị kết nối [28,3,17] được giới thiệu để phát triển các mô hình của các hệ cơ học. Điều đó cung cấp cơ sở cho việc giới thiệu các khái niệm nhân quả, sẽ đạt được quan hệ vào – ra giữa các biến chuyền lực trong một hệ. Phương pháp đồ thị kết nối cung cấp một phương thức để hiểu và lập mô hình toán học cơ bản cũng như những hệ cơ học phức tạp phù hợp với các miền năng lượng khác (điện, cơ điện, nhiệt, chất lỏng, hoá học,. Các biến vật lý và các kết nối công suất Cơ sở năng lượng và công suất Một cách để tách ra và kết nối hợp lý các mô hình hệ con là dùng các biến năng lượng và công suất để định lượng tương tác của hệ, như đã được minh hoạ đối với hệ cơ học trong hình 9.

Trong hình này một cổng được chỉ ra ở đó dòng công suất được cho bởi tích của lực và vận tốc, F.V, và cổng khác công suất là tích của mô men và vận tốc góc, T. Các biến liên kết công suất này (tức là tích của chúng sinh công suất dọc theo chúng có thể dùng cho miền năng lượng thuỷ lực và điện được tóm tắt trong bảng 9. Tương tự các biến lực (e) và dòng (f) được nhận dạng đối với lĩnh vực năng lượng tương tự các biến lực và dòng có thể được nhận dạng đối với các miền năng lượng được quan tâm khác (nhiệt, từ, hoá,. Cơ sở này đảm bảo cho các mô hình chính xác về năng lượng và cung cấp phương pháp phù hợp để hiệu chỉnh đồng thời các phần tử của hệ.

Trong việc mô hình hoá các hệ năng lượng, tính liên tục về năng lượng được dùng như cơ sở để phân loại và định lượng các hệ. PAYNTER [28] chỉ ra phương trình liên tục năng lượng như thế nào cùng với khái niệm cổng được xác định thận trọng, cung cấp một cơ sở cho khung mô hình hoá tổng quát đẫn đến phương pháp đồ thị kết nối. Phương trình lưới paynter về tính liên tục năng lượng.1) i 1 j 1 dt k 1 9-2 Mô hình hóa các hệ cơ học cho các ứng dụng cơ điện tử nhận dạng nhanh chóng l dòng công suất phân biệt, Pi, m tầng năng lượng phân biệt Ej, và n gọi là bộ giảm năng lượng phân biệt, Pd. Việc mô hình hoá tìm kiếm sự chính xác của việc mô tả từ điểm này.

Ví dụ trong hệ khối lượng – lò xo - giảm chấn đơn giản, khối lượng và lò xo tích trữ năng lượng, giảm chấn hao tán năng lượng và sự kết nối các phần tử này có thể mô tả các dòng công suất giữa chúng như thế nào. Một vài chi tiết hoàn thiện các bước mô hình hóa này được trình bầy trong mục sau.1 Các biến công suất và năng lượng cho các hệ cơ học Miền năng lượng Lực, e Dòng, f Công suất, P Tổng quát e f e.V [Nm/sec,W] Quay Mô men, T Vận tốc góc, T.1 Sự kết nối cơ bản của các hệ khi dùng các biến công suất Một phương pháp thực hiện là xác định và phân loại các phần tử của hệ dựa trên phương trình liên tục năng lượng đã chia lưới (9. Ví dụ, xét một hệ chỉ bao gồm các vật thể rắn như các kho trữ năng lượng (đặc biệt là động năng), khi đó Pd=0 (ta có thể thêm vào sau), nói chung, có l cổng có thể mang năng lượng vào hệ trữ năng lượng (cả động năng) thuần túy này, hệ này có m đường riêng biệt để đưa năng lượng vào các vật thể rắn. Đó là một khái niệm rất tổng quát, phù hợp với nhiều cách khác để lập mô hình các hệ vật lý.

Tuy nhiên, đó là cơ sở cung cấp con đường tổng quát để lập mô hình và tích phân các loại khác nhau của các hệ năng lượng. Sơ đồ của động cơ một chiều nam châm vĩnh cửu (PMDC) cho trên hình 9.1(b) minh họa các biến công suất có thể dùng như thế nào để nhận dạng các điểm kết nối. Ví dụ này cũng dùng để nhận dạng những cái cần thiết cho mô hình hóa các cơ cấu, như tương tác cơ điện (EM), có thể biểu diễn sự trao đổi năng lượng giữa 2 phần của một hệ. Mô hình này biểu diễn mối quan hệ được đơn giản hóa giữa dòng năng lượng điện, v.i, và dòng năng lượng cơ, T., nó tạo nên cơ sở cho một mô hình động cơ.

Hơn nữa, đó là mối quan hệ bảo toàn công suất lý tưởng, chỉ chứa các dòng công suất trong phương trình liên tục năng lượng, không có tích trữ hoặc hao tán.
