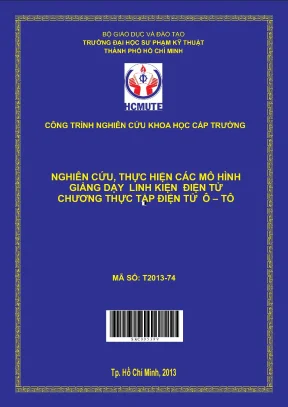

Nghiên Cứu Mô Hình Giảng Dạy Linh Kiện Điện Tử Trong Chương Trình Thực Tập Điện Tử Ô Tô Tại HCMUTE

Tài liệu nghiên cứu Hcmute nghiên cứu thực hiện các mô hình giảng dạy linh kiện điện tử chương thực tập điện tử ô tô, tổng hợp lý thuyết và thực hành, cung cấp kiến thức chuyên

• Tác giả: Nguyễn Văn Thịnh
• Trường học: Trường Đại Học Sư Phạm Kỹ Thuật Thành Phố Hồ Chí Minh
• Chuyên ngành: Khoa Cơ Khí Động Lực
• Đề tài: Mô Hình Giảng Dạy Linh Kiện Điện Tử Tại HCMUTE
• Loại tài liệu: Đề Tài NCKH Cấp Trường
• Năm xuất bản: 2013
• Địa điểm: Tp. Hồ Chí Minh

Mục lục chi tiết

• 1. PHẦN I: MỞ ĐẦU
• 1.1. TỔNG QUAN TÌNH HÌNH NGHIÊN CỨU TRONG VÀ NGOÀI NƯỚC
• 1.2. TÍNH CẤP THIẾT
• 1.3. CÁCH TIẾP CẬN
• 1.4. PHƯƠNG PHÁP NGHIÊN CỨU
• 1.5. ĐỐI TƯỢNG VÀ PHẠM VI NGHIÊN CỨU
• 2. PHẦN II: NỘI DUNG NGHIÊN CỨU
• 2.1. CƠ SỞ LÝ THUYẾT
• 2.1.1. CÁC DẠNG TÍN HIỆU ĐIỆN
• 2.1.2. HỌ LINH KIỆN ĐIỆN TỬ HAI LỚP VÀ ỨNG DỤNG
• 2.1.2.1. TIẾP GIÁP P - N
• 2.1.3. ĐI-ỐT BÁN DẪN
• 2.1.4. ỨNG DỤNG DIODE VÀ DIODE ZENER TRÊN ÔTÔ
• 2.1.5. HỌ LINH KIỆN ĐIỆN TỬ BA LỚP VÀ ỨNG DỤNG TRANSISTOR LƯỠNG CỰC (BJT)
• 2.1.6. KHUẾCH ĐẠI THUẬT TOÁN VÀ ỨNG DỤNG
• 2.1.6.1. KHÁI NIỆM VỀ MẠCH KHUẾCH ĐẠI THUẬT TOÁN
• 2.1.6.2. Nguồn cung cấp Op-Amps
• 2.2. GIỚI THIỆU VỀ MÔ HÌNH
• 2.2.1. NGUỒN VÀ MẠCH NẠP AVR
• 2.2.2. BOARD THỰC TẬP VI XỬ LÝ
• 2.3. PHẦN MỀM SỬ DỤNG THỰC TẬP VI XỬ LÝ
• 2.4. THỰC TẬP TRÊN MÔ HÌNH
• 3. PHẦN III: KẾT LUẬN – KIẾN NGHỊ
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Mô hình giảng dạy linh kiện điện tử tại HCMUTE Tổng quan

Nghiên cứu tập trung vào mô hình giảng dạy linh kiện điện tử tại Trường Đại học Sư phạm Kỹ thuật Thành phố Hồ Chí Minh (HCMUTE). Đề tài nghiên cứu, thực hiện các mô hình giảng dạy linh kiện điện tử, đặc biệt chú trọng vào chương thực tập điện tử ô tô. Mục tiêu chính là cung cấp thiết bị phục vụ giảng dạy và học tập, nâng cao hiệu quả đào tạo. Mô hình giảng dạy linh kiện điện tử được thiết kế để sinh viên thực hành, thử nghiệm và hiểu sâu hơn về hoạt động của các linh kiện điện tử cơ bản. Đây là một nghiên cứu ứng dụng, kết hợp lý thuyết và thực tiễn, tạo ra sản phẩm hữu ích cho giảng dạy tại các trường đại học. Ngành điện tử HCMUTE được hưởng lợi trực tiếp từ nghiên cứu này. Đề tài tập trung vào việc chế tạo thành công mô hình giảng dạy linh kiện điện tử, đáp ứng nhu cầu thực tế của ngành đào tạo kỹ sư điện tử ô tô.

1.1. Tính cấp thiết và mục tiêu nghiên cứu

Sự phát triển nhanh chóng của công nghệ ô tô đòi hỏi nguồn nhân lực chất lượng cao. Việc ứng dụng các kỹ thuật điện tử tiên tiến trong thiết kế và sản xuất ô tô ngày càng tăng. Do đó, việc nâng cao chất lượng giảng dạy và học tập về linh kiện điện tử là rất cần thiết. Đề tài hướng tới mục tiêu nghiên cứu, chế tạo mô hình giảng dạy linh kiện điện tử phục vụ đào tạo. Mô hình đào tạo kỹ thuật điện tử HCMUTE cần được cập nhật và cải tiến liên tục để đáp ứng yêu cầu của thị trường lao động. Nghiên cứu này đóng góp vào việc hoàn thiện chương trình đào tạo linh kiện điện tử HCMUTE, giúp sinh viên có kiến thức và kỹ năng thực hành tốt. Đào tạo điện tử HCMUTE cần được chú trọng vào thực hành để sinh viên nắm bắt kiến thức một cách hiệu quả. Việc ứng dụng vi mạch điện tử trong ô tô cũng được đề cập trong nghiên cứu này. Thiết kế mạch điện tử HCMUTE trong tương lai sẽ dựa trên những kết quả nghiên cứu này.

1.2. Phương pháp nghiên cứu và phạm vi

Nghiên cứu kết hợp nhiều phương pháp, bao gồm: tham khảo tài liệu, thu thập thông tin liên quan; nghiên cứu các tài liệu và mô hình giảng dạy đại học HCMUTE hiện có; phân tích lý thuyết về linh kiện điện tử, vi xử lý, và các phần mềm lập trình. Phòng thí nghiệm điện tử HCMUTE sẽ là nơi thực hiện các thí nghiệm và kiểm tra mô hình. Giáo trình linh kiện điện tử HCMUTE cần được cập nhật dựa trên kết quả nghiên cứu này. Phạm vi nghiên cứu bao gồm: lý thuyết, tính toán thiết kế, và chế tạo thử nghiệm mô hình giảng dạy linh kiện điện tử. Tài liệu linh kiện điện tử HCMUTE được sử dụng làm cơ sở cho nghiên cứu. Học linh kiện điện tử HCMUTE sẽ được cải thiện nhờ mô hình này. Nghiên cứu đánh giá tính hiệu quả của giảng dạy thực hành HCMUTE và phương pháp giảng dạy đại học HCMUTE nói chung. Thực hành linh kiện điện tử HCMUTE sẽ trở nên hiệu quả hơn với mô hình mới.

II. Nội dung mô hình Thiết kế và chức năng

Mô hình bao gồm: nguồn chính và mạch nạp cho vi xử lý; board thực tập vi xử lý; mạch tạo xung IC 555; mạch transistor quang; mạch cầu… Mô hình cho phép sinh viên thực tập cơ bản về vi xử lý, biết cách đấu dây trên chip thực tế, nạp code và quan sát hoạt động của chip. Linh kiện điện tử cơ bản HCMUTE được sử dụng trong mô hình này. Linh kiện điện tử nâng cao HCMUTE có thể được tích hợp vào các phiên bản mô hình sau này. Mô hình được thiết kế để thực hiện nhiều bài tập, thí nghiệm về vi xử lý. Thiết kế mạch điện tử được tối ưu để dễ dàng sử dụng và bảo trì. Sửa chữa mạch điện tử sẽ dễ dàng hơn nhờ thiết kế đơn giản và rõ ràng. Ứng dụng linh kiện điện tử HCMUTE được minh họa rõ ràng qua mô hình này. Hệ thống nhúng HCMUTE trong tương lai có thể dựa trên các kiến thức từ mô hình này.

2.1. Cấu tạo và nguyên lý hoạt động của mô hình

Mô hình sử dụng nguồn điện DC 12V, qua IC ổn áp 7812 và tụ lọc tạo nguồn ổn định. Trên board có cầu chì, diode bảo vệ khi chập nguồn và nối nhầm cực. Mạch nạp AVR910 được tích hợp, cho phép nạp nhanh, nhỏ gọn qua cổng USB. Board thực tập gồm: đế gắn chip; LCD; LED 7 đoạn; LED ma trận; 16 LED đơn; 5 nút nhấn; biến trở; cảm biến nhiệt độ LM35; và các tín hiệu như quạt, còi. Vi mạch điện tử ATmega32 được sử dụng làm bộ điều khiển trung tâm. Phân tích mạch điện tử của mô hình cho thấy tính đơn giản và hiệu quả. Phần mềm sử dụng thực tập vi xử lý được tối ưu cho mô hình. Cấu tạo của diode quang và các linh kiện điện tử khác được mô tả chi tiết trong tài liệu kèm theo. Hệ thống nhúng đơn giản được xây dựng trên mô hình này. Phát triển hệ thống nhúng HCMUTE dựa trên kinh nghiệm từ mô hình.

2.2. Ứng dụng và hiệu quả của mô hình

Mô hình cung cấp thiết bị phục vụ giảng dạy và học tập về linh kiện điện tử trong lĩnh vực ô tô. Sinh viên có thể thực hành các bài tập về vi xử lý, đấu dây, và hiểu rõ hơn về hoạt động của các linh kiện điện tử cơ bản. Thí nghiệm linh kiện điện tử trở nên dễ dàng hơn với mô hình này. Học phần linh kiện điện tử sẽ trở nên hấp dẫn và hiệu quả hơn. Mô hình giúp sinh viên nâng cao kỹ năng thực hành và sáng tạo. Tuyển sinh ngành điện tử HCMUTE có thể thu hút nhiều hơn sinh viên nhờ mô hình này. Review ngành điện tử HCMUTE sẽ tích cực hơn sau khi mô hình này được áp dụng. Mô hình góp phần nâng cao chất lượng đào tạo điện tử HCMUTE. Triển vọng ngành điện tử HCMUTE sẽ sáng hơn với sự hỗ trợ của mô hình này. Công việc ngành điện tử HCMUTE sẽ có nhiều cơ hội hơn cho sinh viên tốt nghiệp.

Nội dung chính

Nghiên Cứu và Chế Tạo Mô Hình Giảng Dạy Linh Kiện Điện Tử Trong Thực Tập Điện Tử Ô Tô Tại HCMUTE

---

Tóm tắt nghiên cứu

Báo cáo nghiên cứu khoa học cấp trường mã số T2013-74/KHCN-GV với đề tài "Nghiên cứu, thực hiện các mô hình giảng dạy linh kiện điện tử chương thực tập điện tử ô – tô" do ThS. Nguyễn Văn Thình (Khoa Cơ khí Động lực, Trường Đại học Sư phạm Kỹ thuật TP.HCM – HCMUTE) làm chủ nhiệm, phối hợp cùng Trung tâm Điện tử Lý Thường Kiệt và Công ty Điện tử Hưng Long thực hiện.

• Câu hỏi nghiên cứu cốt lõi (Research Question): Làm thế nào để thiết kế và chế tạo một bộ mô hình thực tập tích hợp module hóa, giúp sinh viên ngành Công nghệ Kỹ thuật Ô tô nắm vững kiến thức vật lý bán dẫn trừu tượng và làm chủ kỹ năng lập trình vi điều khiển ứng dụng trên phương tiện giao thông?
• Phương pháp nghiên cứu (Methodology Snapshot): Đề tài kết hợp nghiên cứu lý thuyết linh kiện bán dẫn (Diode, BJT, Op-Amp), vi điều khiển AVR (ATmega32), thiết kế mạch in chuyên dụng có bảo vệ nguồn kép, chế tạo bệ thí nghiệm mica đa năng và biên soạn hệ thống 8 bài thực hành nhúng chuyên sâu trên phần mềm CodeVisionAVR.
• Phát hiện và kết quả chính (Key Findings): Chế tạo thành công mô hình học cụ All-in-One hoàn chỉnh, tích hợp vi điều khiển ATmega32 cùng đầy đủ ngoại vi từ cảm biến analog (LM35), mạch định thời xung (IC 555), mạch công suất cầu H BJT, mạch quang transistor đến các khối hiển thị (LED ma trận 8x8, LED 7 đoạn, LCD 16x2) và cơ cấu chấp hành (quạt, còi).
• Ý nghĩa thực tiễn (Implications): Đề tài giải quyết trực tiếp bài toán thiếu thốn thiết bị học cụ thực hành chuyên sâu, nâng cao chất lượng đào tạo kỹ sư ô tô tại HCMUTE, đồng thời tạo tiền đề nội địa hóa trang thiết bị thí nghiệm kỹ thuật cao trong nước.

---

Bối cảnh và tầm quan trọng

1. Thực trạng ngành công nghệ điện tử ô tô

Ngành công nghiệp sản xuất ô tô hiện đại đang trải qua bước chuyển mình mạnh mẽ từ cơ khí thuần túy sang tích hợp cơ điện tử thông minh. Hầu hết các cụm điều khiển trung tâm (ECU), hệ thống quản lý động cơ, phanh tự động, tiện nghi và an toàn trên xe hơi đều vận hành dựa trên nền tảng vi điều khiển, mạch logic và các hệ thống cảm biến tinh vi. Do đó, yêu cầu đặt ra cho kỹ sư cơ khí động lực không chỉ dừng lại ở kiến thức cơ cấu cơ khí mà bắt buộc phải tinh thông nguyên lý vận hành của linh kiện điện tử bán dẫn và kỹ năng lập trình nhúng.

2. Khoảng trống trong đào tạo và nghiên cứu (Research Gap)

Tại thời điểm nghiên cứu, việc tiếp cận các trang thiết bị thực hành vi xử lý và điện tử ô tô tại các trường đại học ở Việt Nam còn gặp nhiều rào cản lớn:

• Các bộ thí nghiệm nhập ngoại có giá thành rất cao, cấu trúc kín (black-box) gây khó khăn cho sinh viên khi muốn can thiệp trực tiếp vào từng chân tín hiệu phần cứng.
• Các bài thí nghiệm điện tử cơ bản thường rời rạc, chưa gắn liền với các ứng dụng thực tế trên phương tiện ô tô (như mạch đảo chiều động cơ gạt nước/kính cửa, mạch cảnh báo nhiệt độ làm mát, mạch điều khiển đèn chiếu sáng).
• Thiếu các bộ công cụ giảng dạy trực quan cho phép sinh viên vừa thực hiện đấu nối phần cứng vật lý (wiring), vừa nạp code trực tiếp và gỡ lỗi (debugging) theo thời gian thực.

3. Tính cấp thiết và tác động kỳ vọng

Đề tài được triển khai nhằm lấp đầy khoảng trống giáo cụ trực quan trong chương trình Thực tập Điện tử Ô tô tại HCMUTE. Việc tự chủ thiết kế và gia công mô hình trong nước không chỉ tiết kiệm hàng trăm triệu đồng kinh phí trang bị phòng thí nghiệm mà còn tạo ra bộ học cụ linh hoạt, chuẩn hóa, giúp sinh viên cọ xát với môi trường kỹ thuật thực tế trước khi tiếp cận các dòng xe hiện đại.

---

Methodology và approach

Đề tài áp dụng phương pháp tiếp cận thiết kế hệ thống module hóa (Modular System Design) kết hợp chặt chẽ giữa nghiên cứu tính toán lý thuyết và chế tạo thử nghiệm công nghiệp.

       ┌─────────────────────────────────────────────────────────┐
       │             Nguồn Nuôi 12VDC & Mạch Ổn Áp               │
       │    (IC 7812, IC 7805, Cầu chì PF, Diode chống ngược)     │
       └────────────────────────────┬────────────────────────────┘
                                    │
       ┌────────────────────────────┴────────────────────────────┐
       │            Khối Xử Lý Trung Tâm: ATmega32               │
       │        (8MHz Crystal, 32 I/O, 8-Ch ADC, ISP Header)      │
       └───────┬────────────────────┬────────────────────┬───────┘
               │                    │                    │
┌──────────────┴──────────┐ ┌───────┴──────────┐ ┌───────┴───────────────┐
│     Khối Tín Hiệu Vào   │ │  Khối Hiển Thị   │ │    Khối Ứng Dụng      │
│ ─────────────────────── │ │ ──────────────── │ │ ───────────────────── │
│ • Cảm biến nhiệt LM35   │ │ • 16 LED đơn     │ │ • Mạch cầu H BJT      │
│ • Cụm phát nhiệt (8W)   │ │ • 2 LED 7 đoạn   │ │ • Bộ định thời IC 555 │
│ • 5 nút nhấn điều khiển │ │ • LED Matrix 8x8 │ │ • Mạch quang tranzitor│
│ • Biến trở chia áp ADC  │ │ • Text LCD 16x2  │ │ • Còi báo & Quạt tải  │
└─────────────────────────┘ └──────────────────┘ └───────────────────────┘

1. Cơ sở lý thuyết nền tảng

• Vật lý bán dẫn và linh kiện tương tự: Nghiên cứu đặc tính tiếp giáp P-N của Diode chỉnh lưu, Diode Zener ổn áp, LED siêu sáng; cấu trúc chuyển tiếp của Transistor lưỡng cực (BJT NPN/PNP) và vi mạch khuếch đại thuật toán (Op-Amp vi sai, mạch trừ) với độ miễn nhiễu cao, trở kháng vào lớn phục vụ tiền xử lý tín hiệu cảm biến.
• Cấu trúc phần cứng vi điều khiển (MCU): Lựa chọn dòng chip Atmel AVR ATmega32 kiến trúc RISC hiệu năng cao với 32 thanh ghi đa năng, bộ nhớ Flash 32KB ISP, 8 kênh chuyển đổi tương tự - số (ADC) 10-bit, 4 kênh điều chế độ rộng xung (PWM) và các bộ định thời (Timer/Counter) phức hợp hỗ trợ ngắt ngoài (INT0, INT1).

2. Thiết kế và chế tạo phần cứng

• Hệ thống cấp nguồn an toàn: Sử dụng nguồn DC 12V tích hợp mạch hạ áp và ổn áp thông qua IC 7812 và IC 7805, kết hợp hệ thống bảo vệ đa tầng gồm cầu chì nhiệt (PF) và diode bảo vệ chống đảo cực nguồn, ngăn ngừa triệt để nguy cơ chập cháy do sinh viên đấu nối sai.
• Giao tiếp nạp chương trình trực tiếp: Tích hợp module nạp AVR910 USB Programmer kết nối máy tính qua giao diện Cổng COM ảo (Virtual COM Port), cho phép nạp mã hex trực tiếp (In-System Programming - ISP) qua các chân chuẩn MISO, MOSI, SCK, RESET mà không cần tháo rời vi điều khiển khỏi socket.
• Cụm module ngoại vi và chấp hành:
  • Module đo nhiệt độ tương tự: Cảm biến LM35 (độ nhạy 10mV/°C) bố trí cạnh bóng đèn sợi đốt 8W điều chỉnh qua biến trở 100kΩ để tạo môi trường gia nhiệt thực nghiệm.
  • Module tạo xung đa hài: Sử dụng IC 555 điều chế tần số và chu kỳ nhiệm vụ (PWM) qua mạch nạp/xả RC biến thiên.
  • Module công suất đảo chiều: Mạch cầu H chế tạo từ 6 BJT (2 PNP và 4 NPN) điều khiển động cơ DC nhỏ hoặc van điện từ (Solenoid) khóa cửa xe.
  • Module hiển thị đa dạng: Cụm 16 LED đơn, LED 7 đoạn kép (Anode chung đệm transistor C828 dòng quét), màn hình LCD 16x2 và LED ma trận 3 màu 8x8 (24 chân).

3. Quy trình phát triển phần mềm và xây dựng bài tập

Môi trường lập trình sử dụng trình biên dịch CodeVisionAVR (ngôn ngữ C chuẩn nhúng). Hệ thống bài thực hành được thiết kế phân tầng từ căn bản đến phức tạp:

• Cấu hình thanh ghi cổng I/O cơ bản: Quản lý các thanh ghi DDRx, PORTx, PINx.
• Xử lý ngắt ngoài thời gian thực: Khai báo cấu trúc bảng vector ngắt ISR (interrupt [EXT_INT0] void ext_int0_isr(void)), thiết lập các thanh ghi điều khiển ngắt GICR, MCUCR, GIFR.
• Đọc và xử lý tín hiệu ADC: Cấu hình thanh ghi ADMUX, ADCSRA đọc giá trị điện áp từ LM35 và biến trở, tính toán chuyển đổi đơn vị và xuất dữ liệu chuỗi (itoa) lên LCD.

---

Phát hiện chính và kết quả thực nghiệm

Quá trình triển khai chế tạo và thử nghiệm mô hình đã mang lại nhiều kết quả vượt trội cả về mặt kỹ thuật công nghệ lẫn giá trị sư phạm:

+-------------------------------------------------------------------------+
|                  KẾT QUẢ VẬN HÀNH THỰC NGHIỆM TRÊN MÔ HÌNH              |
+=========================================================================+
| Module Thí Nghiệm   | Tham Số Kiểm Tra          | Kết Quả Ghi Nhận      |
+---------------------+---------------------------+-----------------------+
| Mạch Nguồn & Nạp    | Điện áp ra 7805/7812      | 5.01V / 12.02V (ổn định)|
|                     | Tốc độ nhận driver AVR910 | Nhận tức thì qua USB  |
+---------------------+---------------------------+-----------------------+
| Cảm Biến Nhiệt LM35 | Sai số đo nhiệt độ        | ±0.25°C tại 25°C      |
|                     | Thời gian đáp ứng nhiệt   | 0.5s sau khi tăng áp  |
+---------------------+---------------------------+-----------------------+
| Bộ Phát Xung IC 555 | Dải tần điều chỉnh        | 1Hz - 100Hz qua RC    |
|                     | Tín hiệu ngõ ra Output    | Sóng vuông chuẩn logic|
+---------------------+---------------------------+-----------------------+
| Mạch Cầu H BJT      | Khả năng đổi chiều tải    | Đổi chiều tức thì     |
|                     | Dòng kích chân Base BJT   | Ổn định qua R phân áp |
+---------------------+---------------------------+-----------------------+
| Vi Xử Lý ATmega32   | Xử lý ngắt ngoài INT0/1   | Không trễ nhịp quét   |
|                     | Quét LED ma trận 8x8      | Hiển thị ký tự sắc nét|
+---------------------+---------------------------+-----------------------+

1. Tính tích hợp cao và an toàn tuyệt đối trong vận hành

Mô hình loại bỏ hoàn toàn hiện tượng dây nối rườm rà, lỏng lẻo của các bo mạch breadboard thông thường. Toàn bộ linh kiện được cố định chắc chắn trên bệ mica trong suốt, các chân tín hiệu được nối ra các cọc header 8 chân và giắc đơn có đánh số tương ứng với sơ đồ chân thực tế của IC. Mạch bảo vệ nguồn chống chập mạch hoạt động tin cậy, ngắt tức thì khi xảy ra sự cố đấu nhầm cực từ phía người học.

2. Chuỗi 8 bài tập thực nghiệm bao quát toàn diện chương trình đào tạo

Đề tài đã chuẩn hóa quy trình thực nghiệm thông qua 8 bài tập tình huống điển hình:

1. Bài tập I: Lập trình xuất tín hiệu số điều khiển 8 LED với các hiệu ứng dịch bit, sáng dần và nút bấm chọn chế độ.
2. Bài tập II: Điều khiển phức hợp 16 LED đơn (hiệu ứng dồn bit, chớp tắt luân phiên, thay đổi tốc độ).
3. Bài tập III: Ứng dụng kỹ thuật Ngắt ngoài (External Interrupt) qua chân INT0/INT1 (PD2/PD3) để ưu tiên điều khiển LED cảnh báo khẩn cấp mà không làm gián đoạn chu trình chính.
4. Bài tập IV: Khởi tạo giao tiếp màn hình Text LCD 16x2, lập trình dịch chuyển chuỗi ký tự từ phải sang trái.
5. Bài tập V: Cấu hình bộ chuyển đổi ADC đọc điện áp tương tự từ biến trở và biểu diễn mức điện áp nhị phân trên 8 LED cổng PORTD.
6. Bài tập VI: Hệ thống giám sát nhiệt độ thông minh: Đọc giá trị nhiệt độ từ cảm biến LM35, hiển thị giá trị thời gian thực lên LCD; tự động kích hoạt quạt giải nhiệt và còi báo động qua transistor công suất khi nhiệt độ vượt ngưỡng $35^\circ\text{C}$.
7. Bài tập VII: Lập trình giải mã và quét hiển thị đếm số từ 0 đến 9 trên LED 7 đoạn Anode chung sử dụng mảng mã nhị phân.
8. Bài tập VIII: Lập trình quét ma trận LED 8x8 hiển thị ký tự chữ cái (Font Matrix Generation) thông qua phương pháp quét cột và xuất dữ liệu hàng.

3. Thu hẹp khoảng cách giữa mô phỏng phần mềm và phần cứng thực

Việc sử dụng sơ đồ chân thực tế của ATmega32 giúp sinh viên hiểu rõ sự khác biệt giữa sơ đồ nguyên lý ảo trên phần mềm Proteus và bố trí chân vật lý trên mạch in thật. Sinh viên được tự tay cắm dây jumper, đo kiểm điện áp ngõ ra bằng đồng hồ VOM/Oscilloscope, từ đó rèn luyện kỹ năng phát hiện và xử lý lỗi mạch (troubleshooting).

---

Đóng góp khoa học và giá trị thực tiễn

1. Đóng góp về mặt học thuật và phương pháp luận

• Hệ thống hóa cấu trúc giảng dạy Cơ điện tử Ô tô: Đề tài đã xây dựng thành công khung giáo trình thực hành liên ngành, kết hợp hài hòa giữa kỹ thuật điện tử cơ bản (linh kiện rời rạc) và kỹ thuật vi điều khiển hiện đại.
• Mô hình hóa sư phạm trực quan: Cung cấp phương pháp tiếp cận mở (Open Hardware Architecture) trong thiết kế thiết bị dạy học kỹ thuật, giúp người học dễ dàng quan sát, đo đạc và can thiệp vào từng tầng tín hiệu.

2. Giá trị ứng dụng thực tiễn và chuyển giao công nghệ

• Ứng dụng trực tiếp tại cơ sở đào tạo: Bàn thí nghiệm đã được nghiệm thu và đưa vào sử dụng chính thức tại Bộ môn Điện tử Ô tô, Khoa Cơ khí Động lực, Trường ĐH Sư phạm Kỹ thuật TP.HCM, phục vụ hàng trăm lượt sinh viên mỗi năm.
• Tiết kiệm ngân sách đầu tư: Chi phí chế tạo mô hình thấp hơn rất nhiều so với việc nhập khẩu các bộ thực hành tương đương từ nước ngoài, trong khi tính năng hoàn toàn đáp ứng và bám sát chương trình đào tạo trong nước.
• Khả năng nhân rộng cao: Thiết kế của mô hình có tính module hóa cao, dễ dàng chuyển giao công nghệ chế tạo cho các trường đại học, cao đẳng nghề và trung tâm đào tạo kỹ thuật ô tô trên phạm vi toàn quốc.

---

Đối tượng quan tâm và giá trị thụ hưởng

┌─────────────────────────────────────────────────────────────────────────┐
|                       ĐỐI TƯỢNG HƯỞNG LỢI CHÍNH                         |
├───────────────────┬─────────────────────────────────────────────────────┤
| Giảng viên &      | • Khung bài giảng chuẩn hóa bám sát thực tế         |
| Nhà nghiên cứu    | • Nền tảng phát triển thêm các module mở rộng       |
├───────────────────┼─────────────────────────────────────────────────────┤
| Sinh viên kỹ thuật| • Rèn luyện kỹ năng lập trình C nhúng & đấu nối mạch |
| (Ô tô, Cơ điện tử)| • Nắm vững bản chất cảm biến và cơ cấu chấp hành    |
├───────────────────┼─────────────────────────────────────────────────────┤
| Kỹ sư R&D &       | • Tham khảo thiết kế mạch bảo vệ & giao tiếp ECU    |
| Doanh nghiệp ô tô | • Nguồn nhân lực đầu ra có tay nghề thực hành vững  |
└───────────────────┴─────────────────────────────────────────────────────┘

• Giảng viên và Cán bộ nghiên cứu chuyên ngành Kỹ thuật Ô tô: Sở hữu bộ tài liệu thuyết minh chi tiết, sơ đồ nguyên lý và hệ thống code mẫu chuẩn hóa để xây dựng đề cương bài giảng và hướng dẫn đồ án chuyên ngành.
• Sinh viên ngành Công nghệ Kỹ thuật Ô tô, Điện - Điện tử, Cơ điện tử: Được trực tiếp thao tác trên thiết bị thật, loại bỏ tâm lý e ngại trước các sơ đồ mạch phức tạp, nâng cao năng lực tư duy thuật toán và kỹ năng gỡ lỗi hệ thống nhúng.
• Các cơ sở giáo dục nghề nghiệp: Có được giải pháp tham khảo tối ưu để đầu tư xây dựng xưởng thực tập điện tử ô tô hiện đại với chi phí hợp lý.
• Kỹ sư và chuyên viên kỹ thuật tại các garage, trung tâm bảo dưỡng: Củng cố kiến thức nền tảng về nguyên lý hoạt động của các cụm cảm biến và mạch điều khiển trên các dòng xe đời mới, hỗ trợ công tác chẩn đoán và sửa chữa điện thân xe.

---

FAQ (Câu hỏi thường gặp)

1. Điểm sáng tạo đột phá nhất của mô hình giảng dạy này là gì?

Trả lời: Điểm sáng tạo lớn nhất là khả năng tích hợp đa chức năng trên một diện tích bệ mica duy nhất. Mô hình kết hợp hoàn chỉnh từ các mạch điện tử bán dẫn tương tự (Op-Amp, BJT, Diode, IC 555) đến hệ thống vi điều khiển số AVR ATmega32, cho phép thực hiện hàng chục bài toán thực hành từ đơn giản đến phức tạp mà không cần thay đổi phần cứng nền tảng.

2. Phương pháp nghiên cứu và chế tạo có điểm gì đặc biệt để đảm bảo an toàn cho thiết bị?

Trả lời: Nhóm nghiên cứu đã tích hợp khối bảo vệ nguồn đa cấp gồm IC ổn áp chất lượng cao (7812, 7805), cầu chì quá dòng (PF), diode chống cắm ngược cực và tụ lọc nhiễu công suất lớn. Thiết kế này giúp triệt tiêu hoàn toàn rủi ro hỏng chip hoặc cháy mạch khi sinh viên thao tác cắm nhầm dây nguồn trong quá trình học tập.

3. Kết quả của đề tài có thể mở rộng (generalize) sang các dòng vi điều khiển khác không?

Trả lời: Hoàn toàn có thể. Mặc dù mô hình sử dụng chip ATmega32 làm trung tâm, nhưng toàn bộ các khối ngoại vi (cảm biến LM35, mạch cầu H, LED 7 đoạn, LCD 16x2, LED Matrix) đều được thiết kế dưới dạng module chuẩn chân cắm. Người dùng hoàn toàn có thể kết nối các chân header này với các vi điều khiển khác như STM32 (ARM Cortex-M), PIC, Arduino hoặc ESP32.

4. Hướng phát triển tiếp theo của nghiên cứu này là gì?

Trả lời: Hướng mở rộng tiếp theo bao gồm: tích hợp các chuẩn giao tiếp mạng truyền thông công nghiệp trên ô tô như mạng CAN bus, LIN bus, bổ sung các cảm biến chuyên dụng trên động cơ (cảm biến vị trí trục khuỷu CKP, cảm biến oxy, cảm biến lưu lượng khí nạp MAF) và phát triển giao diện điều khiển, giám sát không dây qua máy tính hoặc điện thoại thông minh.

5. Khả năng ứng dụng thực tế vào các hệ thống trên ô tô thực như thế nào?

Trả lời: Các module trên mô hình phản ánh chính xác nguyên lý của các cụm điều khiển trên ô tô thật: Module LM35 tương đương hệ thống điều khiển quạt két nước làm mát tự động; Mạch cầu H BJT tương đương mạch điều khiển mô-tơ nâng hạ kính, khóa cửa trung tâm; Module IC 555 và Transistor quang tương đương hệ thống tạo xung đánh lửa và cảm biến quang học trên xe.

---

Kết luận

Đề tài nghiên cứu khoa học mã số T2013-74/KHCN-GV do ThS. Nguyễn Văn Thình chủ nhiệm đã hoàn thành xuất sắc các mục tiêu đề ra, mang lại một sản phẩm học cụ mang hàm lượng kỹ thuật cao và tính ứng dụng thực tiễn sâu sắc. Bằng cách kết hợp hài hòa giữa lý thuyết bán dẫn, kỹ thuật vi xử lý AVR và ứng dụng điều khiển ô tô, mô hình đã góp phần chuẩn hóa và nâng cao rõ rệt chất lượng đào tạo thực hành tại Khoa Cơ khí Động lực – Trường ĐH Sư phạm Kỹ thuật TP.HCM.

Trong bối cảnh ngành công nghiệp xe hơi đang điện khí hóa và thông minh hóa với tốc độ nhanh chóng, việc làm chủ công nghệ thiết kế mô hình đào tạo như đề tài này chính là chìa khóa để xây dựng nguồn nhân lực kỹ thuật chất lượng cao, đáp ứng tiêu chuẩn khắt khe của cuộc Cách mạng Công nghiệp 4.0.

Trích đoạn nội dung tài liệu

MỞ ĐẦU I. TỔNG QUAN TÌNH HÌNH NGHIÊN CỨU TRONG VÀ NGOÀI NƢỚC: Trên thế giới, việc nghiên cứu – chế tạo thiết bị kiểm tra phục vụ giảng dạy và học tập trong nhà trƣờng Đại học đã phổ biến, nhƣng còn khá hạn chế trong các trƣờng ở Việt Nam nói chung và ngành cơ khí động lực ở trƣờng ta nói riêng trong giai đoạn hiện nay. Do đó, việc chế tạo thiết bị , mô hình học cụ sao cho hiệu quả, tiện ích , phù hợp trong giảng dạy thực hành cho khoa Cơ khí Động lực trở nên rất cần thiết. Nó vừa mang tính khoa học, vừa tiết kiệm thời gian đồng thời giúp ngƣời học dễ hiểu, dễ thao tác.

Qua đó, ngƣời học rút ra đƣợc nhiều kiến thức thực tế, thao tác chuẩn, tăng hiệu quả quá trình đào tạo. TÍNH CẤP THIẾT: Cùng với sự phát triển của khoa học kỹ thuật, các công nghệ mới tiên tiến nhất đƣợc áp dụng để nâng cao đời sống, tăng tính tiện ích cho con ngƣời. Ngành công nghệ ô tô cũng không nằm ngoài xu thế đó. Các nhà sản xuất xe hơi luôn muốn đƣa vào ôtô nhƣ̃ng hê ̣ thố ng thông minh , tiê ̣n ích.

Mà điều này đƣơ ̣c thƣ̣c hiê ̣n trên các điề u khiể n điê ̣n tƣ̉ , điề u khiể n lâ ̣p trình Đề tài thƣ̣c hiê ̣n các mô hiǹ h nhằ m giúp sinh viên đƣơ ̣c thƣ̣c tâ ̣p trên mô hiǹ h để hiề u sâu hơn về cách hoa ̣t đô ̣ng cơ bản của các linh kiê ̣n điê ̣n tƣ̉. Giúp sinh viên hiể u rõ cũng nhƣ thƣ̣c hiê ̣n thƣ̣c tế trên các mô hình linh kiê ̣n điê ̣n tƣ̉. Đây là một nghiên cứu ứng dụng tạo ra mô hình dùng để giảng dạy tại các trƣờng Đại học và ứng dụng kỹ thuật Vi điều khiển để giải quyết một bài toán thực tế. Việc chế tạo thành công sẽ rất hữu ích, giúp sinh viên có những sáng tạo hiệu quả trong học tập cũng nhƣ khi công tác sau này.

Đặc biệt, các trƣờng đào tạo nghề CKĐL hiện đang rất cần các mô hình đào tạo về các linh kiện điện tử trong thực tập cơ bản Điện ô tô. MỤC TIÊU: - Nghiên cứu, tính toán lý thuyết làm cơ sở chế tạo thƣ̉ nghiê ̣m mô hình học cụ phục vụ công tác đào tạo. - Nắm vững cơ sở lý thuyết, các quá trình vật lý, đặc tuyến của các lịnh kiện bán dẫn để làm nền tảng cho quá trình thiết kế mô hình. - Chế tạo thành công mô hình GIẢNG DẠY LINH KIỆN ĐIỆN TỬ.

Sử dụng làm tài liệu giảng dạy về các linh kiện bán dẫn , môn Thực tập điện ô tô I. CÁCH TIẾP CẬN: ̣ MÔ HÌNH GIẢNG DA ̣Y ĐIÊN THƢ̣C HIÊN ̣ CƠ BẢN Trang 8 Luan van ĐỀ TÀI NCKH CẤP TRƢỜNG T2013-74 /KHCN-GV Qua nghiên cứu lý thuyết, đồng thời tiếp cận các cơ sở sản xuất , sữa chữa ô tô để ttừ đó tìm phƣơng án thiết kế và chế tạo thử nghiệm thi ết bị đáp ứng đƣợc mục tiêu đã đặt ra. PHƢƠNG PHÁP NGHIÊN CỨU:  Tham khảo tài liệu, thu thập các thông tin có liên quan.  Nghiên cứu các tài liệu và mô hình có liên quan.

 Để hoàn thành đƣợc đề tài, đã kết hợp nhiều phƣơng pháp nghiên cứu. Trong đó đặc biệt là đọc nhiều tài liệu về linh kiện bán dẫn, linh kiện vi xử lý, các phần mềm viết code , các sơ đồ mạch kết nối của ECU. Các tài liệu về kỹ thuật điện tử, vi mạch. ĐỐI TƢỢNG VÀ PHẠM VI NGHIÊN CỨU: - Đối tƣợng nghiên cứu: Mô hình thực tập GIẢNG DẠY LINH KIỆN ĐIỆN TỬ - Phạm vi nghiên cứu: Lý thuyết, tính toán thiết kế và chế tạo thử nghiệm.

̣ MÔ HÌNH GIẢNG DA ̣Y ĐIÊN THƢ̣C HIÊN ̣ CƠ BẢN Trang 9 Luan van ĐỀ TÀI NCKH CẤP TRƢỜNG T2013-74 /KHCN-GV PHẦN II: NỘI DUNG NGHIÊN CỨU II.1 CƠ SỞ LÝ THUYẾT II.1 CÁC DẠNG TÍN HIỆU ĐIỆN: Các dạng tín hiệu trên ô tô có hai dạng: Thông tin dạng tƣơng tự (anlanog) thƣờng hiển thị thông qua các loại đồng hồ chỉ báo bằng kim và thông tin dạng số (digital) sử dụng tín hiệu từ các cảm biến khác nhau - Tín hiệu dạng tƣơng tự (analog): Tín hiệu analog là tín hiệu liên tục,đồ thị biểu diễn tín hiệu analog là một đƣờng liên tục(ví dụ sin,cos,hoặc đƣờng cong lên xuống bất kỳ), analog có nghĩa là tƣơng tự, tƣơng tự có nghĩa là tín hiệu lúc sau cũng có dạng tƣơng tự nhƣ lúc trƣớc đó, nói tƣơng tự không có nghĩa y chang mà có nghĩa tƣơng tự về bản chất tín hiệu, nhƣng sẽ khác về cƣờng độ tín hiệu lúc sau so với lúc trƣớc. - Tín hiệu dạng số (digital): Tín hiệu digital là tín hiệu số, chỉ bao gồm hai mức cao và thấp (trong máy tính là 0 và 1), tức là không liên tục. Trong điện tử và máy tính, điện thế cao đại diện cho mức 1, thấp cho mức 0. Tín hiệu digital ở ô tô thƣờng là 5V và 0V.

HỌ LINH KIỆN ĐIỆN TỬ HAI LỚP VÀ ỨNG DỤNG 1- TIẾP GIÁP P - N Tiếp giáp P-N gồm có một khối chất bán dẫn loại N và một khối chất bán dẫn loại P ghép lại với nhau nhƣ hình 3.4 ̣ MÔ HÌNH GIẢNG DA ̣Y ĐIÊN THƢ̣C HIÊN ̣ CƠ BẢN Trang 10 Luan van ĐỀ TÀI NCKH CẤP TRƢỜNG T2013-74 /KHCN-GV II. ĐI-ỐT BÁN DẪN - Cấu tạo, ký hiệu Đi ôt bán dẫn đƣợc cấu tao từ một mặt ghép n-p với mục đích sử dụng nó nhƣ một van điện. Tùy theo diện tích của phần tiếp xúc giữa hai lớp n và p mà ngƣời ta gọi là đi ôt tiếp điểm hay đi ốt tiếp mặt. Trong sơ đồ nguyên lý đi ôt thông thƣờng đƣợc ký hiều nhƣ ở hình 3.10b là ký hiệu của đi ôt ổn áp.

Trên ký hiệu A-anot-cực dƣơng với lớp P, K-catot- cực âm ứng với bán dẫn loại N. - Diode phát quang (Led) Diode phát quang là diode phát ra ánh sáng khi nó đƣợc kích thích. Sự phát sinh của ánh sáng dựa trên nguyên tắc khi một vật bị đun nóng nó sẽ xuất hiện các hạt photon. Điều kiện để photon phát sinh là có sự tập trung cao độ của electron và lỗ trống.

Ánh sáng phát ra trong quá trình tái hợp điện tử và lỗ trống ở trong cấu trúc và vùng tiếp giáp PN.15: Cấu tạo của diode quang - ỨNG DỤNG DIODE VÀ DIODE ZENER TRÊN ÔTÔ Diode đƣợc ứng dụng rất nhiều trong các hệ thống và thiết bị điện của ô tô, nó dùng để ngăn dòng điện ngƣợc nhằm bảo vệ cho các linh kiện điện tử, dùng để chuyển dòng điện xoay chiều của máy phát điện xoay chiều thành dòng điện một chiều cung cấp cho các phụ tải, … ̣ MÔ HÌNH GIẢNG DA ̣Y ĐIÊN THƢ̣C HIÊN ̣ CƠ BẢN Trang 11 Luan van ĐỀ TÀI NCKH CẤP TRƢỜNG T2013-74 /KHCN-GV II.4 HỌ LINH KIỆN ĐIỆN TỬ BA LỚP VÀ ỨNG DỤNG TRANSISTOR LƢỠNG CỰC (BJT) : Transistor mối nối lƣỡng cực (BJT) đƣợc phát minh vào năm 1948 bởi John Bardeen và Walter Brittain tại phòng thí nghiệm Bell (ở Mỹ). Một năm sau nguyên lí hoạt động của nó đƣợc William Shockley giải thích. BJT là một linh kiện bán dẫn đƣợc tạo thành từ hai mối nối P – N, nhƣng có một vùng chung gọi là vùng nền. Tùy theo sự sắp xếp các vùng bán dẫn mà ta có hai loại BJT: NPN, PNP.

Cả hai loại đƣợc trình bày ở hình 4. ̣ MÔ HÌNH GIẢNG DA ̣Y ĐIÊN THƢ̣C HIÊN ̣ CƠ BẢN Trang 12 Luan van ĐỀ TÀI NCKH CẤP TRƢỜNG T2013-74 /KHCN-GV II. KHUẾCH ĐẠI THUẬT TOÁN VÀ ỨNG DỤNG - KHÁI NIỆM VỀ MẠCH KHUẾCH ĐẠI THUẬT TOÁN - Khái niệm về op-amp Mạch khuếch đại thuật toán (Operational Amplifier: Op-Amps) có ký hiệu nhƣ hình sau: Đây là một vi mạch tƣơng tự rất thông dụng do trong Op-Amps đƣợc tích hợp một số ƣu điểm sau: - Hai ngõ vào đảo và không đảo cho phép Op-Amps khuếch đại đƣợc nguồn tín hiệu có tính đối xứng (các nguồn phát tín hiệu biến thiên chậm nhƣ nhiệt độ, ánh sáng, độ ẩm, mực chất lỏng, phản ứng hoá-điện, dòng điện sinh học. thƣờng là nguồn có tính đối xứng).

- Ngõ ra chỉ khuếch đại sự sai lệch giữa hai tín hiệu ngõ vào nên Op-Amps có độ miễn nhiễu rất cao vì khi tín hiệu nhiễu đến hai ngõ vào cùng lúc sẽ không thể xuất hiện ở ngõ ra. Cũng vì lý do này Op-Amps có khả năng khuếch đại tín hiệu có tần số rất thấp, xem nhƣ tín hiệu một chiều. - Do các mạch khuếch đại vi sai trong Op-Amps đƣợc chế tạo trên cùng một phiến do đó độ ổn định nhiệt rất cao. - Điện áp phân cực ngõ vào và ngõ ra bằng không khi không có tín hiệu, do đó dễ dàng trong việc chuẩn hoá khi lắp ghép giữa các khối (module hoá).

- Tổng trở ngõ vào của Op-Amps rất lớn, cho phép mạch khuếch đại những nguồn tín hiệu có công suất bé. - Băng thông rất rộng, cho phép Op-Amps làm việc tốt với nhiều dạng nguồn tín hiệu khác nhau. - Hoạt động của op-amp Dựa vào ký hiệu của Op-Amps ta có đáp ứng tín hiệu ngõ ra Vo theo các cách đƣa tín hiệu ngõ vào nhƣ sau: - Đƣa tín hiệu vào ngõ vào đảo (Vi- ), ngõ vào không đảo (Vi+ ) nối mass: Vo = - Av0.Vi- - Đƣa tín hiệu vào ngõ vào không đảo, ngõ vào đảo nối mass: Vo = Av0.Vi+ ̣ MÔ HÌNH GIẢNG DA ̣Y ĐIÊN THƢ̣C HIÊN ̣ CƠ BẢN Trang 13 Luan van ĐỀ TÀI NCKH CẤP TRƢỜNG T2013-74 /KHCN-GV - Đƣa tín hiệu vào đồng thời trên hai ngõ vào (tín hiệu vào vi sai so với mass): Vout = Av0.(Vi+ -Vi-) = Vd gọi là tín hiệu vào vi sai.4: Đặc tuyến truyền đạt điện áp II. Nguồn cung cấp Op-Amps không phải lúc nào cũng đòi hỏi phải cung cấp một nguồn ổn áp đối xứng ±15V DC, nó có thể làm việc với một nguồn không đối xứng có giá trị thấp hơn Hình 5.

Mạch khuếch đại vi sai Khi có hai hay nhiều tín hiệu tác động đến cả hai ngõ vào cùng một thời điểm, ngƣời ta dùng mạch khuếch đại vi sai hay còn gọi là mạch trừ nhƣ hình 5. là điện áp vào ngõ vào đảo, điện áp vào ngõ vào không đảo. Áp dụng phƣơng pháp xếp chồng cho từng kích thích ngõ vào, ngắn mạch ngõ vào còn lại. =- = - ̣ MÔ HÌNH GIẢNG DA ̣Y ĐIÊN THƢ̣C HIÊN ̣ CƠ BẢN Trang 14 Luan van ĐỀ TÀI NCKH CẤP TRƢỜNG T2013-74 /KHCN-GV Hình 5.12: Mạch khuếch đại vi sai (mạch trừ) ̣ MÔ HÌNH GIẢNG DA ̣Y ĐIÊN THƢ̣C HIÊN ̣ CƠ BẢN Trang 15 Luan van ĐỀ TÀI NCKH CẤP TRƢỜNG T2013-74 /KHCN-GV II.
