Tổng quan nghiên cứu

Chuyển pha kim loại - điện môi (Metal-Insulator Transition - MIT) là một hiện tượng vật lý quan trọng trong lĩnh vực vật lý chất rắn, thu hút sự quan tâm sâu sắc của cộng đồng khoa học trong nhiều thập kỷ qua. Theo ước tính, các vật liệu chuyển pha MIT như oxit kim loại chuyển tiếp có tiềm năng ứng dụng rộng rãi trong công nghệ điện tử và vật liệu thông minh. Vấn đề nghiên cứu trọng tâm của luận văn là phân tích chuyển pha kim loại - điện môi trong mô hình Anderson-Falicov-Kimball (AFKM) lấp đầy một nửa, một mô hình vi mô đơn giản nhưng vẫn giữ được các đặc tính nổi bật của hệ điện tử tương quan mạnh và bất trật tự. Mục tiêu cụ thể là xây dựng giản đồ pha kim loại - điện môi dựa trên lý thuyết trường trung bình động (Dynamical Mean Field Theory - DMFT) kết hợp với lý thuyết môi trường điển hình, đồng thời áp dụng phương pháp DMFT tuyến tính hóa để giải các phương trình tự hợp. Phạm vi nghiên cứu tập trung vào hệ lấp đầy một nửa tại nhiệt độ không tuyệt đối, với các tham số tương tác Coulomb U và độ mất trật tự Δ làm biến điều khiển chính. Ý nghĩa của nghiên cứu được thể hiện qua việc làm rõ cơ chế chuyển pha MIT do tương tác điện tử và mất trật tự đồng thời, cung cấp cơ sở lý thuyết cho việc thiết kế và điều khiển tính chất điện tử của các vật liệu phức tạp.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

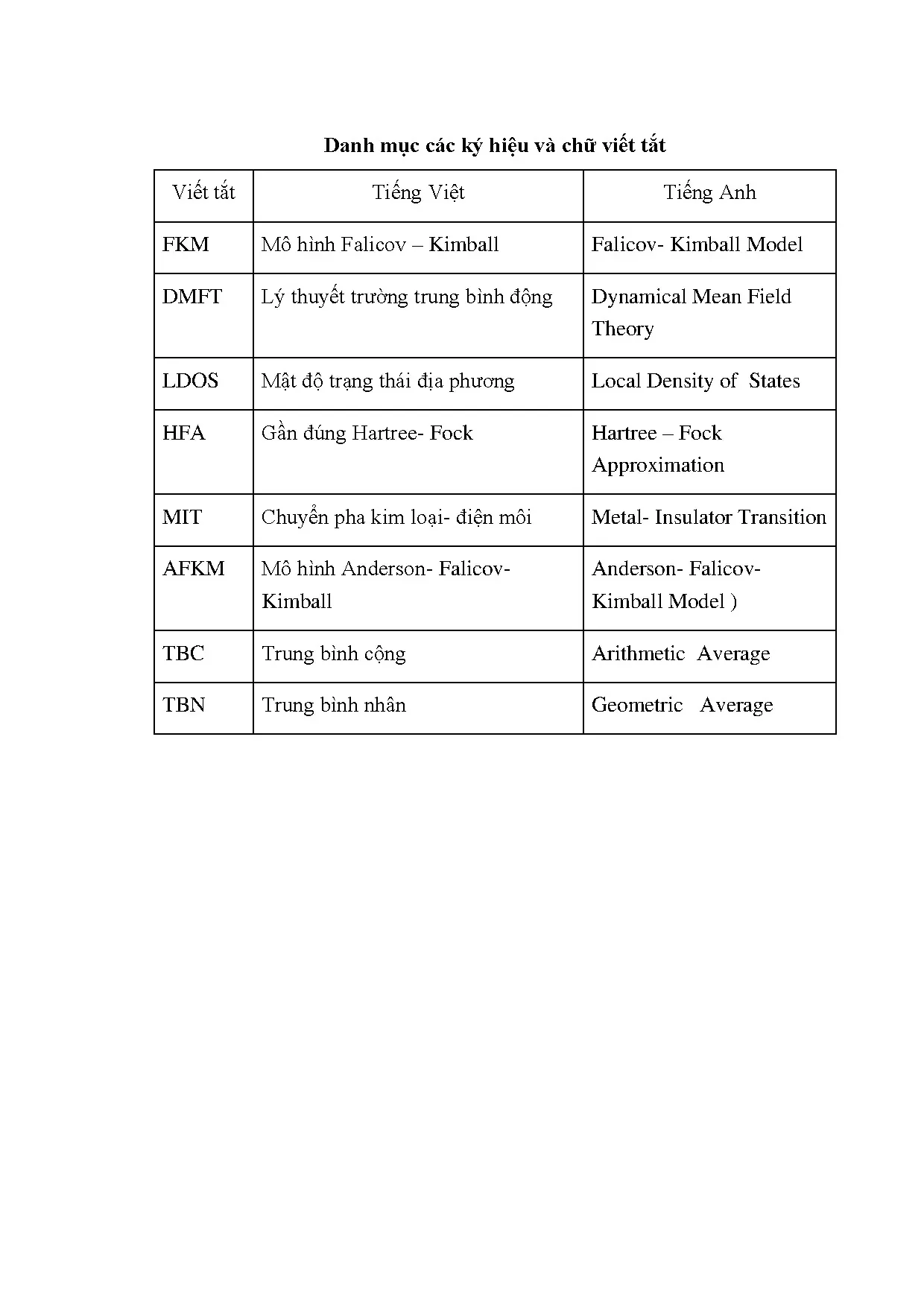

Luận văn dựa trên hai lý thuyết nền tảng chính: mô hình Falicov-Kimball (FKM) và lý thuyết trường trung bình động (DMFT). Mô hình FKM là dạng giản lược của mô hình Hubbard, trong đó một thành phần spin bị đóng băng, mô tả sự tương tác giữa điện tử linh động và điện tử định xứ, đặc biệt phù hợp để nghiên cứu chuyển pha Mott. Mô hình Anderson-Falicov-Kimball (AFKM) mở rộng FKM bằng cách đưa vào yếu tố mất trật tự ngẫu nhiên trong thế năng tại các nút mạng, mô phỏng sự ảnh hưởng của tạp chất và sai hỏng mạng tinh thể. Ba khái niệm chính được sử dụng gồm: chuyển pha Mott (MIT do tương tác Coulomb), định xứ Anderson (MIT do mất trật tự), và mật độ trạng thái địa phương (Local Density of States - LDOS) dùng để phân biệt pha kim loại và điện môi. Lý thuyết DMFT được áp dụng để giải bài toán nhiều hạt tương tác mạnh bằng cách quy về bài toán một nút hiệu dụng gắn với môi trường tự hợp, tính đến thăng giáng lượng tử nhưng bỏ qua thăng giáng không gian. Phương pháp DMFT tuyến tính hóa cho phép tính toán giải tích giá trị tới hạn của chuyển pha MIT tại nhiệt độ T=0K, giúp xây dựng giản đồ pha chính xác.

Phương pháp nghiên cứu

Nguồn dữ liệu nghiên cứu chủ yếu là các phương trình lý thuyết và kết quả tính toán số dựa trên mô hình AFKM trong khuôn khổ DMFT. Cỡ mẫu ở đây là không gian tham số gồm các giá trị khác nhau của tương tác Coulomb U và độ mất trật tự Δ, được khảo sát trong khoảng từ 0 đến khoảng 2 lần độ rộng vùng năng lượng W. Phương pháp chọn mẫu là quét lưới tham số để xác định các pha khác nhau dựa trên giá trị LDOS trung bình nhân và trung bình cộng tại mức Fermi. Phân tích được thực hiện bằng cách giải hệ phương trình tự hợp DMFT qua phương pháp lặp, kết hợp với phép biến đổi Hilbert để tính toán hàm Green và mật độ trạng thái. Timeline nghiên cứu bao gồm: (1) xây dựng và dẫn giải các công thức lý thuyết; (2) thực hiện tính toán số với các tham số khác nhau; (3) phân tích kết quả và xây dựng giản đồ pha; (4) thảo luận và đề xuất giải pháp. Các kết quả được minh họa bằng đồ thị giản đồ pha và đồ thị LDOS tại mức Fermi, giúp trực quan hóa sự chuyển đổi giữa các pha kim loại, điện môi Mott và điện môi Anderson.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

  1. Giản đồ pha kim loại - điện môi: Kết quả tính toán cho thấy có ba pha chính trong mô hình AFKM lấp đầy một nửa tại T=0: pha kim loại xuất hiện khi cả tương tác Coulomb U và độ mất trật tự Δ đều nhỏ; pha điện môi Mott ổn định khi U tăng vượt quá ngưỡng tới hạn UC ≈ W/2; pha điện môi Anderson chiếm ưu thế khi Δ lớn hơn giá trị tới hạn Δc(U), với Δc(0) ≈ 1.36W. Sự xuất hiện bất trật tự làm tăng giá trị tới hạn của chuyển pha Mott, thể hiện qua việc UC tăng theo Δ.

  2. Mật độ trạng thái địa phương (LDOS) tại mức Fermi: LDOS trung bình nhân Ageom(0) và trung bình cộng Aarith(0) được tính theo Δ với các giá trị U cố định. Ở pha kim loại, cả Ageom(0) và Aarith(0) đều dương và giảm dần khi Δ tăng. Khi Ageom(0) → 0 trong khi Aarith(0) vẫn dương, hệ chuyển sang pha điện môi Anderson. Khi cả hai đều bằng 0, hệ ở pha điện môi Mott với khe năng lượng mở. Ví dụ, với U=0, chuyển pha Anderson xảy ra tại Δ ≈ 1.9W, phù hợp với giản đồ pha.

  3. Ảnh hưởng của tương tác và mất trật tự: Ở vùng Δ nhỏ (0 ≤ Δ ≤ 0.3), kết quả tính toán LDOS trung bình nhân và trung bình cộng trùng khớp, cho thấy lý thuyết DMFT tuyến tính hóa phù hợp trong giới hạn này. Khi Δ tăng, sự khác biệt giữa hai loại trung bình tăng lên, phản ánh sự phức tạp của hệ thống với mất trật tự mạnh.

  4. So sánh với các nghiên cứu khác: Giản đồ pha thu được tương tự với kết quả của mô hình Anderson-Hubbard lấp đầy một nửa, khẳng định tính nhất quán của phương pháp và mô hình. Kết quả cũng phù hợp với các nghiên cứu thực nghiệm về chuyển pha MIT trong bán dẫn pha tạp và oxit kim loại chuyển tiếp.

Thảo luận kết quả

Nguyên nhân của các pha khác nhau được giải thích dựa trên sự cạnh tranh giữa động năng của điện tử (được mô tả qua tham số nhảy t) và các hiệu ứng tương tác Coulomb cùng với mất trật tự. Ở pha kim loại, điện tử có thể di chuyển tự do với mật độ trạng thái tại mức Fermi hữu hạn. Khi U tăng, tương tác Coulomb làm mở khe năng lượng, dẫn đến pha điện môi Mott với trạng thái điện tử bị định xứ do tương tác mạnh. Mất trật tự Δ làm tăng khả năng định xứ Anderson, gây ra sự suy giảm LDOS trung bình nhân nhanh hơn so với trung bình cộng, phản ánh tính chất không đồng nhất của hệ. Dữ liệu có thể được trình bày qua biểu đồ giản đồ pha với trục U và Δ, cùng đồ thị LDOS tại mức Fermi thể hiện sự biến đổi của Ageom(0) và Aarith(0) theo Δ. So với các nghiên cứu trước, kết quả này làm rõ vai trò đồng thời của tương tác và mất trật tự trong chuyển pha MIT, mở rộng hiểu biết về các hệ điện tử tương quan mạnh không trật tự.

Đề xuất và khuyến nghị

  1. Phát triển mô hình tính toán đa tham số: Khuyến nghị mở rộng mô hình AFKM bằng cách đưa vào các yếu tố như tương tác spin, hiệu ứng nhiệt độ và trường từ ngoài để mô phỏng thực tế vật liệu phức tạp hơn, nhằm nâng cao độ chính xác của giản đồ pha.

  2. Ứng dụng lý thuyết môi trường điển hình trong thiết kế vật liệu: Đề xuất sử dụng phương pháp DMFT kết hợp trung bình nhân và trung bình cộng để dự đoán tính chất điện tử của các vật liệu mới, đặc biệt là các oxit kim loại chuyển tiếp có ứng dụng trong điện tử học và cảm biến.

  3. Thực nghiệm kiểm chứng giản đồ pha: Khuyến khích các nhóm nghiên cứu thực nghiệm tiến hành đo đạc độ dẫn điện và phổ mật độ trạng thái trong các vật liệu có tương tác mạnh và mất trật tự để so sánh với kết quả lý thuyết, từ đó điều chỉnh mô hình phù hợp hơn.

  4. Phát triển phần mềm tính toán chuyên dụng: Đề xuất xây dựng các công cụ tính toán số dựa trên DMFT tuyến tính hóa và lý thuyết môi trường điển hình để hỗ trợ nghiên cứu chuyển pha MIT, giúp rút ngắn thời gian tính toán và tăng khả năng ứng dụng trong công nghiệp.

Đối tượng nên tham khảo luận văn

  1. Nhà nghiên cứu vật lý chất rắn và vật liệu: Luận văn cung cấp cơ sở lý thuyết và phương pháp tính toán chi tiết về chuyển pha MIT trong hệ điện tử tương quan mạnh, hỗ trợ nghiên cứu phát triển vật liệu mới.

  2. Giảng viên và sinh viên ngành vật lý lý thuyết: Tài liệu trình bày rõ ràng các khái niệm về mô hình Falicov-Kimball, lý thuyết DMFT và phương pháp tuyến tính hóa, phù hợp làm tài liệu tham khảo giảng dạy và học tập.

  3. Kỹ sư phát triển công nghệ điện tử và cảm biến: Hiểu biết về chuyển pha MIT giúp thiết kế các thiết bị điện tử có tính chất điều khiển được qua thay đổi môi trường, như cảm biến nhiệt độ, áp suất.

  4. Nhà phát triển phần mềm mô phỏng vật liệu: Các thuật toán và phương pháp giải hệ phương trình DMFT tự hợp trong luận văn là nền tảng để phát triển phần mềm mô phỏng tính chất điện tử của vật liệu phức tạp.

Câu hỏi thường gặp

  1. Chuyển pha kim loại - điện môi là gì?
    Chuyển pha kim loại - điện môi (MIT) là hiện tượng thay đổi đột ngột tính chất dẫn điện của vật liệu từ dẫn điện tốt (kim loại) sang cách điện (điện môi) khi thay đổi các tham số như tương tác Coulomb hoặc mất trật tự. Ví dụ, oxit kim loại chuyển tiếp có thể chuyển từ pha kim loại sang điện môi khi tăng áp suất hoặc thay đổi nồng độ tạp chất.

  2. Mô hình Anderson-Falicov-Kimball có điểm gì đặc biệt?
    Mô hình này kết hợp tương tác Coulomb giữa điện tử linh động và điện tử định xứ với yếu tố mất trật tự ngẫu nhiên, cho phép nghiên cứu đồng thời ảnh hưởng của tương tác mạnh và bất trật tự lên chuyển pha MIT, điều mà các mô hình đơn giản hơn không thể mô tả đầy đủ.

  3. Lý thuyết trường trung bình động (DMFT) giúp gì trong nghiên cứu này?
    DMFT quy bài toán nhiều hạt tương tác phức tạp thành bài toán một nút hiệu dụng gắn với môi trường tự hợp, tính đến thăng giáng lượng tử, giúp giải quyết chính xác các hệ tương quan mạnh trong giới hạn số chiều lớn, từ đó dự đoán được giản đồ pha và tính chất điện tử.

  4. Tại sao cần sử dụng trung bình nhân và trung bình cộng trong tính toán LDOS?
    Trung bình cộng phản ánh giá trị trung bình đơn giản của mật độ trạng thái, trong khi trung bình nhân (logarithmic average) nhạy cảm với các vùng có mật độ trạng thái thấp, giúp phát hiện sự định xứ Anderson. Sự khác biệt giữa hai loại trung bình này là dấu hiệu của chuyển pha MIT do mất trật tự.

  5. Phương pháp DMFT tuyến tính hóa có ưu điểm gì?
    Phương pháp này cho phép tính toán giải tích giá trị tới hạn của chuyển pha MIT tại nhiệt độ không tuyệt đối, giảm thiểu chi phí tính toán so với các phương pháp số phức tạp, đồng thời cung cấp cái nhìn sâu sắc về cơ chế chuyển pha trong mô hình tương tác mạnh.

Kết luận

  • Luận văn đã xây dựng thành công giản đồ pha kim loại - điện môi trong mô hình Anderson-Falicov-Kimball lấp đầy một nửa, kết hợp tương tác Coulomb và mất trật tự.
  • Áp dụng lý thuyết trường trung bình động (DMFT) và phương pháp DMFT tuyến tính hóa để giải hệ phương trình tự hợp, tính toán mật độ trạng thái địa phương tại mức Fermi.
  • Phát hiện ba pha chính: kim loại, điện môi Mott và điện môi Anderson, với các ngưỡng tới hạn U và Δ được xác định rõ ràng.
  • Kết quả phù hợp với các nghiên cứu trước và có ý nghĩa quan trọng trong việc hiểu và ứng dụng chuyển pha MIT trong vật liệu tương quan mạnh.
  • Đề xuất các hướng nghiên cứu tiếp theo bao gồm mở rộng mô hình, ứng dụng thực nghiệm và phát triển công cụ tính toán chuyên dụng nhằm nâng cao hiệu quả nghiên cứu và ứng dụng thực tế.

Luận văn là tài liệu tham khảo quý giá cho các nhà nghiên cứu và kỹ sư trong lĩnh vực vật lý chất rắn và vật liệu điện tử, đồng thời mở ra cơ hội phát triển các vật liệu và thiết bị điện tử mới dựa trên hiện tượng chuyển pha kim loại - điện môi.
