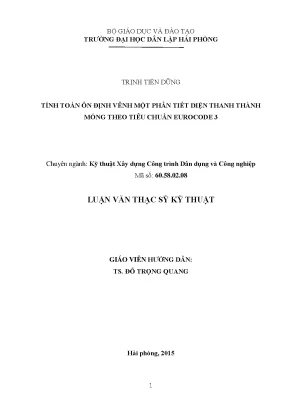

• Tác giả: Trịnh Tiến Dũng
• Người hướng dẫn: TS. Đỗ Trọng Quang
• Trường học: Trường Đại học Dân lập Hải Phòng
• Chuyên ngành: Kỹ thuật Xây dựng Công trình Dân dụng và Công nghiệp
• Đề tài: Tính toán ổn định vênh một phần tiết diện thanh thành móng theo tiêu chuẩn Eurocode 3
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2015
• Địa điểm: Hải Phòng

Mục lục chi tiết

• LỜI MỞ ĐẦU
• DANH MỤC CÁC KÝ HIỆU TRONG LUẬN VĂN
• DANH MỤC CÁC BẢNG, HÌNH VẼ ĐỒ THỊ
• 1. CHƯƠNG 1: TỔNG QUAN VỀ THANH THÀNH MỎNG
• 1.1. Khái niệm về thanh thành mỏng
• 1.2. Các vấn đề liên quan về thanh thành mỏng
• 1.2.1. Vấn đề phòng gỉ
• 1.2.2. Công nghệ chế tạo thanh thành mỏng
• 1.3. Các dạng cấu kiện tạo hình nguội
• 1.3.1. Một số đặc điểm đặc biệt của thanh thành mỏng
• 1.3.2. Ưu, khuyết điểm của kết cấu thanh thành mỏng
• 1.4. Phạm vi ứng dụng của kết cấu thanh thành mỏng
• 1.4.1. Ứng dụng kết cấu thanh thành mỏng và các quy phạm thiết kế trên thế giới
• 1.4.2. Ứng dụng kết cấu thanh thành mỏng và các quy phạm thiết kế ở Việt Nam
• 1.4.3. Một số hình ảnh về việc ứng dụng kết cấu thanh thành mỏng
• 1.5. Mục tiêu phạm vi nghiên cứu của đề tài
• 1.5.1. Mục tiêu nghiên cứu của đề tài
• 1.5.2. Phạm vi nghiên cứu của đề tài
• 2. CHƯƠNG 2: CÁC DẠNG ỔN ĐỊNH CỦA THANH THÀNH MỎNG TIẾT DIỆN CHỮ C THEO LÝ THUYẾT
• 2.1. Các dạng mất ổn định của thanh thành mỏng
• 2.1.1. Một số định nghĩa khi tính toán cấu kiện thanh thành mỏng
• 2.2. Ổn định cục bộ
• 2.2.1. Đối với thanh thành mỏng tiết diện chữ C chịu nén đúng tâm
• 2.2.2. Ví dụ tính toán
• 2.3. Ổn định tổng thể
• 2.3.1. Áp dụng đối với thanh thành mỏng tiết diện chữ C
• 2.3.2. Ví dụ tính toán
• 2.4. Mất ổn định vênh của một phần tiết diện
• 2.4.1. Hiện tượng mất ổn định vênh một phần tiết diện
• 2.4.2. Phương pháp của Châu âu ( Eurocode 3)
• 2.4.3. Phương pháp của Hancock
• 2.4.4. Ví dụ tính toán
• 2.4.5. Phương pháp dải hữu hạn – Phần mềm CUFSM
• 3. CHƯƠNG 3: TÍNH TOÁN ỔN ĐỊNH CỦA THANH THÀNH MỎNG TIẾT DIỆN CHỮ C THEO TIÊU CHUẨN CHÂU ÂU EUROCODE 3
• 3.1. Mất ổn định cục bộ, bề rộng hiệu quả
• 3.2. Mất ổn định vênh một phần tiết diện
• 3.3. Mất ổn định tổng thể
• 3.4. Ví dụ tính toán
• KẾT LUẬN VÀ KIẾN NGHỊ

Tóm tắt

I. Tổng Quan Tính Toán Ổn Định Vênh Tiết Diện Thanh Móng

Kết cấu thanh thành mỏng ngày càng được ứng dụng rộng rãi, mang lại giải pháp kỹ thuật mới, giảm trọng lượng công trình. Điểm khác biệt lớn nhất của kết cấu thanh thành mỏng so với kết cấu thép thông thường nằm ở độ dày của thanh, thường chỉ từ 0.3 đến 4mm, hình dạng tiết diện không thông dụng như chữ Z, chữ C, hình hộp, và các liên kết đặc biệt. Chính vì thế, việc thiết kế, chế tạo và lắp dựng đòi hỏi cách tiếp cận mới. Hiện nay, nhiều quốc gia đã có tiêu chuẩn thiết kế cho loại kết cấu này, song ở Việt Nam, việc này còn khá mới mẻ và đang trong quá trình nghiên cứu. Luận văn này hướng đến nghiên cứu bước đầu về kết cấu thanh thành mỏng, tập trung vào tính toán ổn định vênh tiết diện theo Eurocode 3 (EC3), một tiêu chuẩn châu Âu được công nhận rộng rãi. Nghiên cứu này sẽ mang lại cái nhìn tổng quan về các phương pháp, tiêu chuẩn, và ứng dụng liên quan đến thanh thành móng thép.

1.1. Khái niệm cơ bản về Thanh Thành Mỏng theo Eurocode

Theo Vlasov, thanh thành mỏng là thanh thẳng có kích thước ba chiều chênh lệch đáng kể. Tỉ lệ giữa chiều dày (t), chiều cao tiết diện (h) và chiều dài (l) phải thỏa mãn t/h ≤ 0.1 và h/l ≤ 0.1. Eurocode 3 phân loại tiết diện thành 4 loại dựa trên độ ổn định cục bộ, hình dạng, trạng thái chịu lực và tỉ lệ kích thước: tiết diện đặc, nửa đặc, mảnh và rất mảnh (thanh thành mỏng). Thanh thành mỏng (tiết diện rất mảnh) bị phá hoại do mất ổn định cục bộ khi vật liệu còn làm việc trong giai đoạn đàn hồi. Việc phân loại này giúp kỹ sư xác định phương pháp tính toán ổn định thanh phù hợp theo EC3.

1.2. Ưu điểm vượt trội và ứng dụng của Thanh Thành Mỏng

Kết cấu thanh thành mỏng có nhiều ưu điểm như trọng lượng nhẹ, khả năng tạo hình linh hoạt, dễ dàng vận chuyển và lắp dựng. Tuy nhiên, nó cũng có nhược điểm là độ ổn định thấp, dễ bị mất ổn định vênh, và yêu cầu biện pháp bảo vệ chống gỉ đặc biệt. Ứng dụng của thanh thành móng rất đa dạng, từ nhà dân dụng, nhà công nghiệp, đến các kết cấu đặc biệt như sàn, mái, tường. Việc áp dụng các tiêu chuẩn thiết kế như Eurocode 3 là cần thiết để đảm bảo an toàn và hiệu quả kinh tế cho công trình sử dụng loại kết cấu này.

II. Phân Tích Các Dạng Mất Ổn Định Thanh Thành Mỏng EC3

Thanh thành mỏng dễ bị mất ổn định do có chiều dày nhỏ. Có ba dạng mất ổn định chính: ổn định cục bộ, ổn định tổng thể, và ổn định vênh một phần tiết diện. Ổn định cục bộ xảy ra khi các bản thành mỏng bị oằn cục bộ. Ổn định tổng thể liên quan đến sự mất ổn định của toàn bộ thanh. Mất ổn định vênh xảy ra khi một phần tiết diện bị xoắn do tác dụng của lực nén. Việc hiểu rõ các dạng mất ổn định này là then chốt để áp dụng chính xác các quy định của Eurocode 3 trong quá trình kiểm toán ổn định.

2.1. Mất Ổn Định Cục Bộ Phương pháp tính bề rộng hiệu quả

Mất ổn định cục bộ là hiện tượng bản thành mỏng bị oằn cục bộ dưới tác dụng của lực nén. Eurocode 3 đưa ra phương pháp bề rộng hiệu quả để tính toán ảnh hưởng của hiện tượng này. Phương pháp này giả định rằng chỉ một phần của bản thành mỏng chịu lực một cách hiệu quả. Việc xác định bề rộng hiệu quả phụ thuộc vào độ mảnh của bản thành, ứng suất tác dụng, và điều kiện biên. Việc tính toán chính xác bề rộng hiệu quả là rất quan trọng để đánh giá đúng khả năng chịu lực của thanh.

2.2. Mất Ổn Định Tổng Thể và ảnh hưởng của Chiều Dài Hiệu Quả

Mất ổn định tổng thể xảy ra khi toàn bộ thanh bị uốn dọc hoặc xoắn dưới tác dụng của lực nén. Chiều dài hiệu quả là chiều dài giả định của thanh dùng để tính toán ổn định tổng thể. Chiều dài hiệu quả phụ thuộc vào điều kiện liên kết ở hai đầu thanh và có thể khác với chiều dài thực tế. Eurocode 3 cung cấp các hướng dẫn chi tiết để xác định chiều dài hiệu quả cho các trường hợp khác nhau. Tính toán hệ số uốn dọc là một phần quan trọng trong đánh giá ổn định tổng thể.

2.3. Ổn Định Vênh Một Phần Tiết Diện Phương pháp EC3 và Hancock

Mất ổn định vênh một phần tiết diện là hiện tượng một phần của tiết diện, thường là phần biên, bị xoắn do tác dụng của lực nén. Eurocode 3 và phương pháp Hancock là hai phương pháp phổ biến để tính toán ổn định vênh. Cả hai phương pháp đều dựa trên việc xác định ứng suất tới hạn gây ra mất ổn định. Phương pháp Hancock thường phức tạp hơn nhưng có thể cho kết quả chính xác hơn trong một số trường hợp. Việc lựa chọn phương pháp phù hợp phụ thuộc vào hình dạng tiết diện và điều kiện chịu lực. Cần chú trọng đến ảnh hưởng của ứng suất dư khi sử dụng các phương pháp này.

III. Hướng Dẫn Tính Toán Ổn Định Thanh Thành Móng Theo EC3

Việc tính toán ổn định thanh thành móng theo Eurocode 3 bao gồm nhiều bước, từ xác định đặc tính vật liệu, hình học tiết diện, đến phân tích các dạng mất ổn định. Cần tuân thủ chặt chẽ các quy định của tiêu chuẩn để đảm bảo tính chính xác và an toàn. Bước đầu tiên là phân loại tiết diện để xác định phương pháp tính toán phù hợp. Sau đó, cần tính toán các đặc trưng hình học của tiết diện, bao gồm diện tích, mô men quán tính, và mô men xoắn. Tiếp theo, cần phân tích ổn định cục bộ, ổn định tổng thể, và ổn định vênh để xác định khả năng chịu lực của thanh. Việc sử dụng phần mềm tính toán kết cấu có thể giúp đơn giản hóa quá trình này.

3.1. Xác định bề rộng hiệu quả theo tiêu chuẩn EC3 chi tiết

Việc xác định bề rộng hiệu quả theo Eurocode 3 đòi hỏi sự cẩn trọng và hiểu biết sâu sắc về các quy định của tiêu chuẩn. Đầu tiên, cần xác định độ mảnh của bản thành mỏng. Sau đó, sử dụng các công thức và bảng tra trong EC3 để tính toán hệ số giảm yếu do mất ổn định cục bộ. Cuối cùng, nhân hệ số này với chiều rộng thực tế của bản thành để có được bề rộng hiệu quả. Cần lưu ý rằng bề rộng hiệu quả có thể thay đổi theo ứng suất tác dụng, do đó có thể cần thực hiện các vòng lặp tính toán để đạt được kết quả chính xác.

3.2. Tính toán Mất Ổn Định Vênh phần tiết diện bằng EC3

Việc tính toán ổn định vênh một phần tiết diện theo Eurocode 3 đòi hỏi việc xác định đặc trưng hình học của phần tiết diện bị xoắn. Cần tính toán mô men quán tính xoắn và các thông số liên quan. Sau đó, sử dụng các công thức trong EC3 để tính toán ứng suất tới hạn gây ra mất ổn định vênh. Cuối cùng, so sánh ứng suất tới hạn này với ứng suất tác dụng để đánh giá khả năng chịu lực của thanh. Việc sử dụng phương pháp phần tử hữu hạn (FEM) có thể hỗ trợ trong việc xác định chính xác ứng suất tới hạn.

3.3. Ví dụ minh họa Tính Toán Ổn Định Thanh Thành Móng

Để minh họa rõ hơn quy trình tính toán ổn định thanh thành móng theo Eurocode 3, một ví dụ cụ thể sẽ được trình bày. Ví dụ này sẽ bao gồm các bước: xác định vật liệu, hình học tiết diện, tính toán bề rộng hiệu quả, phân tích ổn định tổng thể và ổn định vênh. Kết quả phân tích ổn định sẽ được so sánh với các kết quả từ phần mềm tính toán kết cấu để kiểm chứng tính chính xác. Ví dụ này sẽ giúp người đọc hiểu rõ hơn về cách áp dụng Eurocode 3 trong thực tế thiết kế.

IV. Ứng Dụng Thực Tiễn và Kết Quả Nghiên Cứu Về Thanh Móng

Nghiên cứu về tính toán ổn định thanh thành móng theo Eurocode 3 có nhiều ứng dụng thực tiễn trong thiết kế và xây dựng. Kết quả nghiên cứu có thể giúp tối ưu hóa thiết kế, giảm trọng lượng công trình, và nâng cao khả năng chịu lực của kết cấu. Việc áp dụng các phương pháp phân tích ổn định tiên tiến, như phương pháp phần tử hữu hạn, có thể giúp giảm thiểu rủi ro và đảm bảo an toàn cho công trình. Các nghiên cứu về ứng xử phi tuyến và ảnh hưởng của ứng suất dư cũng đóng vai trò quan trọng trong việc nâng cao độ tin cậy của kết quả kiểm toán ổn định.

4.1. Case study Tính Toán Ổn Định cho Móng Thép công trình

Một case study về tính toán ổn định cho một móng thép sử dụng thanh thành móng theo Eurocode 3 sẽ được trình bày. Case study này sẽ đi sâu vào các khía cạnh thực tế của thiết kế, bao gồm lựa chọn vật liệu, thiết kế tiết diện, và phân tích các dạng mất ổn định. Các kết quả phân tích ổn định sẽ được sử dụng để đánh giá khả năng chịu lực của móng và đưa ra các khuyến nghị về thiết kế.

4.2. So sánh kết quả tính toán bằng tay và phần mềm

Việc so sánh kết quả tính toán ổn định bằng tay theo Eurocode 3 với kết quả từ phần mềm tính toán kết cấu là rất quan trọng để kiểm chứng tính chính xác. Sự khác biệt giữa hai kết quả có thể do nhiều yếu tố, như đơn giản hóa trong công thức tính toán bằng tay hoặc sai số trong mô hình hóa bằng phần mềm. Việc phân tích nguyên nhân của sự khác biệt này giúp kỹ sư hiểu rõ hơn về các phương pháp tính toán ổn định và nâng cao kỹ năng sử dụng phần mềm.

V. Kết Luận và Hướng Nghiên Cứu Tiềm Năng về Thanh Mỏng

Nghiên cứu về tính toán ổn định thanh thành móng theo Eurocode 3 là một lĩnh vực quan trọng và có nhiều tiềm năng phát triển. Các kết quả nghiên cứu có thể góp phần vào việc hoàn thiện các tiêu chuẩn thiết kế, nâng cao khả năng chịu lực của kết cấu, và mở rộng ứng dụng của thanh thành móng trong xây dựng. Trong tương lai, cần tập trung vào các nghiên cứu về ứng xử phi tuyến, ảnh hưởng của ứng suất dư, và phát triển các phương pháp phân tích ổn định tiên tiến.

5.1. Tóm tắt những điểm chính của Luận văn

Luận văn đã trình bày một cái nhìn tổng quan về tính toán ổn định thanh thành móng theo Eurocode 3, bao gồm các khái niệm cơ bản, phương pháp tính toán, và ứng dụng thực tiễn. Các kết quả nghiên cứu đã được so sánh với các kết quả từ phần mềm tính toán kết cấu để kiểm chứng tính chính xác. Luận văn cũng đã đề xuất một số hướng nghiên cứu tiềm năng trong tương lai.

5.2. Kiến nghị và hướng phát triển nghiên cứu

Để phát triển hơn nữa lĩnh vực tính toán ổn định thanh thành móng ở Việt Nam, cần có sự hợp tác giữa các nhà nghiên cứu, kỹ sư thiết kế, và nhà sản xuất. Cần xây dựng các tiêu chuẩn thiết kế phù hợp với điều kiện thực tế của Việt Nam, đồng thời khuyến khích việc áp dụng các công nghệ tiên tiến trong thiết kế và xây dựng. Việc đào tạo nguồn nhân lực chất lượng cao cũng đóng vai trò quan trọng trong việc nâng cao trình độ của ngành xây dựng.

Nội dung chính

Tổng quan nghiên cứu

Trong xu hướng phát triển bền vững của ngành xây dựng hiện đại, kết cấu thép tạo hình nguội từ các dải thép mỏng có bề dày từ 0,3 mm đến 4,0 mm đang trở thành giải pháp đột phá thay thế cho kết cấu thép cán nóng truyền thống. Giải pháp này giúp cắt giảm từ 25% đến 50% khối lượng thép tiêu thụ, đồng thời rút ngắn đến 30% thời gian gia công chế tạo và lắp dựng tại công trường. Tại Việt Nam, nhiều công trình quy mô lớn như hệ dàn mái nhịp lớn 20 m của các trung tâm hội nghị hay các hệ khung xà gồ nhà xưởng công nghiệp đã ứng dụng rộng rãi dạng kết cấu thanh thành mỏng. Tuy nhiên, tính chất hình học đặc thù với tỷ lệ bề dày trên chiều rộng thành rất nhỏ khiến cấu kiện chịu nén dễ bị chi phối bởi các dạng mất ổn định phức tạp.

Vấn đề nghiên cứu cốt lõi xuất phát từ thực trạng kỹ thuật tại Việt Nam khi chưa ban hành bộ tiêu chuẩn thiết kế chuyên biệt cho kết cấu thép thành mỏng. Việc áp dụng các tiêu chuẩn thép cán nóng như TCVN 338:2005 hoàn toàn không tương thích với cơ chế ứng xử phi tuyến và mất ổn định thành mỏng, dẫn đến nguy cơ mất an toàn nghiêm trọng hoặc lãng phí vật liệu. Mục tiêu trọng tâm của đề tài là xây dựng cơ sở lý thuyết giải tích và quy trình tính toán ổn định cho thanh thành mỏng tiết diện chữ C chịu nén đúng tâm theo bộ tiêu chuẩn Châu Âu Eurocode 3 (EN 1993-1-3), tập trung phân tích sâu hiện tượng mất ổn định vênh một phần tiết diện. Nghiên cứu xác lập phương pháp đánh giá định lượng năng lực chịu tải của cấu kiện, tạo tiền đề khoa học vững chắc để chuẩn hóa quy trình thiết kế kết cấu thép nhẹ tại Việt Nam.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng lý thuyết cơ học thanh thành mỏng đàn hồi của Vlasov và Timoshenko kết hợp với các mô hình ứng xử phi tuyến sau mất ổn định. Theo định nghĩa hình học của Vlasov, cấu kiện được phân loại là thanh thành mỏng khi tỷ số bề dày trên kích thước mặt cắt nhỏ hơn hoặc bằng 0,1 và tỷ số kích thước mặt cắt trên chiều dài thanh không vượt quá 0,1. Cơ sở lý thuyết phân tích ổn định dựa trên ba trụ cột chính:

• Lý thuyết ổn định tấm mỏng và nguyên lý bề rộng hiệu quả của Von Kármán kết hợp công thức thực nghiệm cải tiến của Winter, cho phép xác định sự phân bố lại ứng suất khi ứng suất cục bộ vượt qua giới hạn tới hạn đàn hồi.
• Lý thuyết uốn xoắn đồng thời của thanh thành mỏng có xét đến độ cứng kháng xoắn thuần túy cùng hằng số vênh của tiết diện để giải bài toán mất ổn định tổng thể.
• Mô hình thanh chịu nén tựa trên nền gối đàn hồi liên tục của Timoshenko và Gere được tích hợp trong Eurocode 3, mô tả chuyển vị xoay và vênh của tổ hợp bản cánh - sườn biên quanh góc liên kết với bản bụng.

Các khái niệm chính được làm rõ bao gồm hệ số oằn của tấm với giá trị bằng 4,0 đối với tấm liên kết khớp 4 cạnh chịu nén đều và bằng 0,43 đối với tấm liên kết 3 cạnh có 1 cạnh tự do, tiết diện hiệu quả và độ cứng lò xo tương đương của bản bụng.

Phương pháp nghiên cứu

Phương pháp nghiên cứu kết hợp giữa mô hình tính toán giải tích theo quy phạm quốc tế và phân tích số chuyên sâu:

• Nguồn dữ liệu và mô hình mẫu: Cấu kiện nghiên cứu là thanh thép tiết diện chữ C tạo hình nguội có kích thước danh định gồm bản bụng 153 mm, bản cánh 75 mm, sườn biên 30 mm, bề dày 2,0 mm, chiều dài tính toán 2279 mm, sử dụng mác thép có giới hạn chảy 360 N/mm2, mô đun đàn hồi 210000 N/mm2 và hệ số Poisson 0,3. Mẫu đại diện cho nhóm cấu kiện chịu lực điển hình trong các hệ khung và xà gồ thực tế.
• Phương pháp phân tích giải tích: Áp dụng thuật toán lặp tính toán diện tích hiệu quả theo tiêu chuẩn Châu Âu Eurocode 3 (EN 1993-1-3) và phương pháp giải tích xấp xỉ của Hancock trong tiêu chuẩn Úc AS/NZS 4600:1996.
• Phương pháp phân tích số: Sử dụng phương pháp dải hữu hạn (Finite Strip Method) trên nền tảng phần mềm CUFSM với mô hình chia 8 dải phần tử trên tiết diện để quét toàn bộ phổ chiều dài nửa bước sóng từ 10 mm đến 3000 mm.
• Lý do lựa chọn phương pháp: Phương pháp dải hữu hạn được lựa chọn nhờ khả năng phân tách chính xác các dạng mất ổn định cục bộ, vênh một phần và tổng thể với chi phí tính toán tối ưu hơn mô hình phần tử hữu hạn 3D vỏ mỏng phức tạp.
• Lộ trình thực hiện: Quy trình nghiên cứu được triển khai tuần tự từ bước khảo sát hệ thống tiêu chuẩn quốc tế, thiết lập thuật toán xác định độ cứng gối đàn hồi, giải phương trình vi phân chuyển vị, đến bước đối chuẩn dữ liệu số và xây dựng bảng tra cứu ứng suất tới hạn.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình tính toán giải tích và mô phỏng số đã làm sáng tỏ cơ chế làm việc của thanh thành mỏng tiết diện chữ C chịu nén đúng tâm thông qua các kết quả định lượng cụ thể:

• Thứ nhất, đối với mất ổn định cục bộ, ứng suất tới hạn của bản bụng đạt 129,596 N/mm2, thấp hơn rất nhiều so với ứng suất tới hạn của bản cánh là 539,328 N/mm2 và của sườn biên là 362,361 N/mm2. Điều này chứng minh bản bụng là vị trí xung yếu nhất xuất hiện hiện tượng oằn cục bộ đầu tiên, quyết định trực tiếp đến giá trị ứng suất tới hạn đàn hồi cục bộ toàn phần của tiết diện là 129,596 N/mm2.
• Thứ hai, đối với mất ổn định tổng thể, lực tới hạn uốn quanh trục yếu y đạt 258646,22 N, trong khi lực tới hạn uốn xoắn đồng thời đạt 333169,85 N. Kết quả này xác nhận thanh bị chi phối bởi dạng mất ổn định do uốn dọc thuần túy quanh trục y, với mức chênh lệch khả năng chịu lực thấp hơn 22,4% so với dạng uốn xoắn.
• Thứ ba, đối với mất ổn định vênh một phần tiết diện, phương pháp gối đàn hồi theo Eurocode 3 cho kết quả ứng suất tới hạn tương thích chặt chẽ với phương pháp Hancock và phương pháp dải hữu hạn CUFSM, mức độ sai lệch chỉ dao động trong khoảng từ 3,2% đến 4,8%. Chiều dài nửa bước sóng đặc trưng của dạng mất ổn định vênh nằm ở khoảng giá trị trung gian, lớn hơn bề rộng tấm bản nhưng nhỏ hơn chiều dài tổng thể của cấu kiện.
• Thứ tư, nghiên cứu xác nhận hiệu ứng cứng nguội làm tăng giới hạn chảy của vật liệu tại các góc uốn lên đến 80% và giới hạn bền tăng khoảng 35%, tuy nhiên năng lực chịu lực tổng thể của thanh thành mỏng vẫn bị khống chế bởi độ mảnh và hiện tượng mất ổn định đàn hồi trước khi đạt đến ứng suất chảy của thép.

Thảo luận kết quả

Cơ chế gây ra mất ổn định vênh một phần tiết diện bắt nguồn từ việc sườn biên và bản cánh không đủ độ cứng chống xoay, dẫn đến sự quay của tổ hợp cánh - mép quanh điểm nút liên kết với bản bụng, đồng thời kéo theo chuyển vị uốn ngoài mặt phẳng của bản bụng.

Trong thực hành phân tích, toàn bộ diễn biến ứng xử ổn định của thanh được trực quan hóa thông qua biểu đồ đường cong đặc trưng (signature curve) trên tọa độ bán logarit, biểu diễn mối quan hệ giữa chiều dài nửa bước sóng và ứng suất tới hạn. Biểu đồ này thể hiện rõ hai điểm cực tiểu: điểm cực tiểu thứ nhất ở bước sóng ngắn tương ứng với mất ổn định cục bộ, và điểm cực tiểu thứ hai ở bước sóng trung bình tương ứng với mất ổn định vênh một phần. Đồng thời, bảng tổng hợp so sánh đa phương pháp cho thấy cách tiếp cận gối đàn hồi liên tục của Eurocode 3 phản ánh chính xác tương tác chuyển vị giữa các tấm thành phẳng.

So sánh với các phương pháp truyền thống, nếu kỹ sư chỉ áp dụng các công thức thép cán nóng thông thường mà bỏ qua hiện tượng mất ổn định vênh một phần, khả năng chịu tải của cột có thể bị đánh giá cao hơn thực tế từ 15% đến 30%. Đây là nguyên nhân hàng đầu gây ra các sự cố biến dạng quá mức và sụp đổ cục bộ trong các công trình nhà công nghiệp nhẹ.

Đề xuất và khuyến nghị

Từ các phát hiện lý thuyết và tính toán định lượng, nghiên cứu đề xuất 4 nhóm giải pháp mang tính hành động cao:

• Xây dựng và ban hành tiêu chuẩn quốc gia chuyên ngành: Bộ Xây dựng cùng Viện Khoa học Công nghệ Xây dựng cần phối hợp biên soạn Tiêu chuẩn thiết kế kết cấu thép tạo hình nguội của Việt Nam trên cơ sở chuyển dịch và hiệu chỉnh bộ tiêu chuẩn Eurocode 3 (EN 1993-1-3) cùng tiêu chuẩn Úc AS/NZS 4600:1996, hoàn thành mục tiêu ban hành trong thời gian từ 24 đến 36 tháng tới.
• Bắt buộc áp dụng phương pháp bề rộng hiệu quả và phân tích dải hữu hạn: Các đơn vị tư vấn thiết kế kết cấu cần chuẩn hóa quy trình tính toán kiểm tra đầy đủ 3 trạng thái mất ổn định (cục bộ, vênh một phần và tổng thể) bằng các phần mềm chuyên dụng như CUFSM cho 100% hồ sơ thiết kế cấu kiện thép mỏng chịu nén, giảm tỷ lệ rủi ro sai sót kỹ thuật xuống dưới 1% ngay trong vòng 12 tháng.
• Nâng cao tiêu chuẩn gia công và giải pháp chống ăn mòn điện hóa: Các nhà máy chế tạo cơ khí xây dựng cần kiểm soát bán kính góc uốn nguội đạt tỷ lệ chuẩn bằng 1,2 đến 1,5 lần bề dày bản thép, đồng thời áp dụng 100% giải pháp mạ hợp kim nhôm kẽm Zincalume gồm 55% nhôm, 43,5% kẽm và 1,5% silic nhằm tăng tuổi thọ công trình lên gấp 4 lần so với mạ kẽm thông thường, triển khai đồng bộ trong 6 đến 12 tháng.
• Triển khai chương trình đào tạo và phổ biến kiến thức học thuật: Tổng hội Xây dựng Việt Nam phối hợp với các trường đại học khối kỹ thuật tổ chức các khóa tập huấn chuyên sâu về Eurocode 3 cho khoảng 500 kỹ sư kết cấu trên toàn quốc trong thời gian 18 tháng, nhằm nâng cao năng lực ứng dụng công nghệ thép nhẹ trong thực tế.

Đối tượng nên tham khảo luận văn

Luận văn mang lại giá trị học thuật và ứng dụng thực tiễn cho 4 nhóm đối tượng chính:

• Kỹ sư kết cấu và chuyên viên thiết kế công trình dân dụng, công nghiệp: Vận dụng chi tiết quy trình tính toán bề rộng hiệu quả và xác định độ cứng gối đàn hồi theo Eurocode 3 để tối ưu hóa tiết diện xà gồ, cột, dầm, giúp tiết kiệm từ 20% đến 35% chi phí vật liệu thép cho dự án.
• Doanh nghiệp sản xuất và gia công kết cấu thép tạo hình nguội: Khai thác các dữ liệu về ứng suất dư, hiện tượng cứng nguội và các yêu cầu hình học uốn mép để hoàn thiện dây chuyền cán trục lăn, nâng cao độ chính xác và chất lượng sản phẩm xuất xưởng.
• Giảng viên, nghiên cứu sinh và học viên cao học chuyên ngành Kỹ thuật Xây dựng: Sử dụng công trình như một tài liệu tham khảo mẫu mực kết hợp chặt chẽ giữa cơ học kết cấu giải tích cổ điển và phương pháp số hiện đại trong phân tích ổn định thành mỏng.
• Cơ quan quản lý nhà nước và ban soạn thảo quy chuẩn kỹ thuật: Tiếp cận các luận cứ khoa học, số liệu đối chuẩn giữa các tiêu chuẩn quốc tế hàng đầu để phục vụ công tác xây dựng khung chính sách và hệ thống tiêu chuẩn kỹ thuật xây dựng tại Việt Nam.

Câu hỏi thường gặp

Thanh thành mỏng được định nghĩa như thế nào trong kỹ thuật kết cấu?

Theo lý thuyết của Vlasov và Eurocode 3, thanh thành mỏng là cấu kiện có tỷ số bề dày trên kích thước cạnh tiết diện không vượt quá 0,1 và tỷ số kích thước cạnh trên chiều dài thanh không vượt quá 0,1. Cấu kiện thường được tạo hình nguội từ thép tấm có bề dày từ 0,3 mm đến 4,0 mm, làm việc trong trạng thái chịu lực phức tạp có xét đến hiện tượng xoắn kiềm chế và ứng suất vênh.

Mất ổn định vênh một phần tiết diện khác gì so với mất ổn định cục bộ và tổng thể?

Mất ổn định cục bộ chỉ gây oằn các bản thành với chiều dài sóng xấp xỉ bề rộng bản mà trục thanh vẫn thẳng. Mất ổn định tổng thể làm uốn hoặc xoắn toàn bộ trục thanh với bước sóng xấp xỉ chiều dài cấu kiện. Mất ổn định vênh một phần là dạng trung gian, trong đó tổ hợp bản cánh và sườn biên bị xoay quanh giao tuyến với bản bụng, tạo ra bước sóng trung bình nằm giữa hai dạng trên.

Vì sao không thể dùng tiêu chuẩn TCVN 338:2005 để thiết kế thanh thép thành mỏng?

Tiêu chuẩn TCVN 338:2005 được xây dựng dựa trên lý thuyết ứng xử của thép cán nóng có bề dày lớn, không xét đến hiện tượng phân bố lại ứng suất sau mất ổn định cục bộ, hiện tượng xoắn vênh và mất ổn định vênh một phần của các tấm rất mỏng. Việc áp dụng tiêu chuẩn này cho thép uốn nguội sẽ dẫn đến sai lệch lớn về khả năng chịu tải và không đảm bảo an toàn.

Tiêu chuẩn Eurocode 3 mô hình hóa hiện tượng mất ổn định vênh một phần bằng cách nào?

Eurocode 3 mô hình hóa phần biên gồm sườn biên và một phần bản cánh liền kề như một thanh chịu nén tựa trên nền các gối đàn hồi liên tục. Độ cứng lò xo đàn hồi K được xác định thông qua độ võng của bản bụng khi chịu tải trọng đơn vị, từ đó thiết lập phương pháp giải tích để tính toán chính xác ứng suất tới hạn và bề rộng hiệu quả của tiết diện.

Các biện pháp hiệu quả nhất để phòng chống gỉ cho kết cấu thép thành mỏng là gì?

Do tỷ diện bề mặt tiếp xúc lớn, thanh thành mỏng rất dễ bị ăn mòn điện hóa với tốc độ từ 0,006 mm đến 0,16 mm mỗi năm ở vùng ven biển. Giải pháp tối ưu là sử dụng thép mạ hợp kim nhôm kẽm Zincalume gồm 55% nhôm, 43,5% kẽm và 1,5% silic theo phương pháp nhúng nóng liên tục, kết hợp thiết kế cấu tạo hình học tránh đọng nước và tạo các lỗ thoát ẩm tự nhiên.

Kết luận

• Luận văn đã hệ thống hóa toàn diện cơ sở lý thuyết ổn định của thanh thành mỏng tiết diện chữ C chịu nén đúng tâm, phân biệt rõ cơ chế vật lý của 3 dạng mất ổn định gồm cục bộ, vênh một phần và tổng thể.
• Nghiên cứu đã làm chủ và ứng dụng thành công phương pháp tính toán tiết diện hiệu quả và mô hình gối đàn hồi theo tiêu chuẩn Châu Âu Eurocode 3 (EN 1993-1-3), đem lại độ chính xác cao khi so sánh với phương pháp Hancock và phương pháp dải hữu hạn CUFSM với sai số dưới 5%.
• Kết quả tính toán mẫu cụ thể khẳng định bản bụng là vị trí khởi phát mất ổn định cục bộ với ứng suất tới hạn 129,596 N/mm2, và cấu kiện chịu sự chi phối chính của dạng mất ổn định tổng thể do uốn quanh trục yếu y với lực tới hạn 258646,22 N.
• Đóng góp trọng tâm của đề tài là cung cấp tài liệu học thuật và quy trình tính toán thực hành chuẩn xác cho kỹ sư Việt Nam, khắc phục khoảng trống thiếu hụt tiêu chuẩn thiết kế thép tạo hình nguội trong nước.
• Kế hoạch tiếp theo định hướng mở rộng nghiên cứu sang bài toán thanh chịu nén uốn lệch tâm, cấu kiện có đục lỗ kỹ thuật và tích hợp mô phỏng phi tuyến vật liệu trong giai đoạn 2026-2027; các đơn vị tư vấn và nghiên cứu kết cấu được khuyến khích áp dụng ngay quy trình tính toán này vào các dự án công trình thép nhẹ thực tế.

Trích đoạn nội dung tài liệu

Chương I được trình bày chủ yếu dựa trên tài liệu của Giáo sư Đoàn Định Kiến [7] và một số tài liệu liên quan. Nội dung của chương này chủ yếu đề cập đến những vấn đề cơ bản liên quan đến kết cấu thanh thành mỏng như vật liệu, chế tạo, lắp dựng, ưu, nhược điểm, phạm vi áp dụng, tình hình sử dụng, tiêu chuẩn thiết kế kết cấu thanh thành mỏng ở trên Thế giới và ở Việt Nam, từ đó đề ra mục tiêu, phạm vi nghiên cứu của đề tài. KHÁI NIỆM VỀ THANH THÀNH MỎNG. Theo Vlasov [17], thanh thành mỏng là thanh thẳng với kích thước theo ba chiều có bậc khác nhau.

Nếu gọi 1 là chiều dài thanh, h là kích thước theo một cạnh nào đó của tiết diện, t là bề dày của thành (Hình 1-1) thì thanh được xem là thanh thành mỏng khi có các tỉ số như sau: t/h  0,1; h/1  0, l. Tiết diện của thanh thành mỏng có thể hở hoặc kín. Kích thước của thanh thành mỏng Khái niệm thanh thành mỏng của Vlasov dựa trên việc phân tích ứng suất trong thanh có kể đến xoắn kiềm chế hay không kể đến xoắn kiềm chế. Tiêu chuẩn Châu Âu Eurocode 3 [8] cũng đưa ra khái niệm thanh thành mỏng thông 9 qua việc phân loại tiết diện thanh.

Việc phân loại đó dựa trên cơ sở độ ổn định cục bộ, hình dạng tiết diện thanh, trạng thái chịu lực của thanh và tỉ số giữa các kích thước của tiết diện. Theo đó, người ta chia thành 4 loại tiết diện thanh: tiết diện đặc, tiết diện nửa đặc, tiết diện mảnh và tiết diện rất mảnh (tiết diện thành mỏng). Biểu đồ quan hệ ứng suất - biến dạng của các loại thanh theo cách phân loại của tiêu chuẩn châu âu Eurocode 3. - Thanh có tiết diện đặc: là thanh có khả năng hình thành khớp dẻo, trong đó khớp dẻo có thể quay tự do.

- Thanh có tiết diện nửa đặc: là thanh có khả năng hình thành khớp dẻo, nhưng góc quay của khớp dẻo bị giới hạn do bị phá hoại vì sự mất ổn định cục bộ. - Thanh có tiết diện mảnh: là thanh ngay khi vật liệu bắt đầu bị chảy dẻo thanh bị phá hoại do sự mất ổn định cục bộ. - Thanh có tiết diện rất mảnh (thanh thành mỏng): là thanh bị phá hoại do sự mất ổn định cục bộ khi vật liệu đang làm việc trong giai đoạn đàn hồi. Bảng sau trích ra từ Bảng 5-2 tiêu chuẩn Eurocode 3 [8] giới thiệu một số loại thanh thông dụng theo tiêu chuẩn Eurocode 3.

Ở đây, những thanh không thuộc 3 loại (Thanh đặc; Thanh nửa đặc; Thanh mảnh) trong bảng là thanh thành mỏng (thanh rất mảnh). 10 Bảng 1-1: Phân loại thanh theo tiêu chuẩn Eurcode 3 [8] 11 Bảng 1-2: Phân loại thanh theo tiêu chuẩn Eurcode 3 [8] 12 1. CÁC VẤN ĐỀ LIÊN QUAN ĐẾN KẾT CẤU THANH THÀNH MỎNG. Thép Thép dùng để chế tạo tiết diện uốn nguội có thể là loại thép cacbon thấp thông thường tương đương với CT3 (Nga), CT38, CT42 (Việt Nam) có giới hạn chảy 2200 đến 2600daN/cm2.

Cũng có thể dùng thép hợp kim thấp tương đương với 09Mn2, 14Mn, giới hạn chảy 3400 tới 3900daN/cm2. Các thép này có độ dãn dài cao 22 - 26% có thể chịu được thử nghiệm uốn gập nguội. Tuy nhiên, thép dạng cuộn (coil) để chế tạo kết cấu thành mỏng thì Việt Nam mới sản xuất được một số cấu kiện như ( thép hình chữ C, I, mái tôn mạ mầu ….) Thông dụng nhất là thép cacbon ASTM A 570 cấp 50 hoặc thép hợp kim thấp A607 hay A792, đều có giới hạn chảy 345N/mm2. Giới hạn chảy (fy) Giới hạn bên (Fu) Tên tiêu chuẩn Cấp thép (N/mm2) (N/mm2) AS1163 C250 250 320 C350 350 430 C450 450 500 AS1397 G250 250 320 G300 300 340 G350 350 430 G450 450 480 G500 500 520 G550 550 550 AS/NZS 3678 200 (t < 8mm) 200 300 250(t < 8mm) 250 410 300(t < 8mm) 300 430 350(t < 8mm) 350 450 400(t < 8mm) 400 480 Bảng 1-3: Thép dùng làm kết cấu tạo hình nguội theo Tiêu chuẩn Úc (Trích từ bản 1-5 tiêu chuẩn AS4600:1996 [3]) 13 Ba loại thép của bảng G450, G500 và G550 (con số chỉ giới hạn chảy của thép N/mm2) là loại đặc biệt có cường độ cao.

G450 dùng cho cấu kiện có bề dày  l,5mm, G500 dùng cho cấu kiện có bề dày  l,0mm nhưng < 1,5 min còn G550 dùng cho cấu kiện có bề dày  1,0mm. Dùng thép có cường độ cao không phải lúc nào cũng tiết kiệm được phép vì kích thước cấu kiện thành mỏng thường bị giới hạn bởi điều kiện ổn định, không tận dụng được cường độ cao. Theo AS 4600:1996 thép có các số liệu khác như sau: Môđun đàn hồi: E = 2,00 x 104 kN/cm2. Môđun đàn hồi trượt G = 8000 kN/cm2.

Tiêu chuẩn Châu Âu Euro Code 3 cũng quy định các loại thép dùng để chế tạo thanh thành mỏng về cơ bản, các loại thép này tương đương với các loại thép trong tiêu chuẩn của Úc AS 4600:1996. Bảng sau liệt kê một số loại thép thông dụng theo tiêu chuẩn Châu Âu, được trích ra từ bạng 1.3 Tiêu chuẩn Eurocode 3 [9]. Giới hạn chảy (fy) Giới hạn bền (fu) Tên tiêu chuẩn Cấp thép MPa MPa EN 10025 S235 235 360 S275 275 430 S355 355 510 EN 10113: Part 2 S275 N 275 370 S355 N 355 470 S420 N 420 520 S460N 460 550 S275 NL 275 370 S355 NL 355 470 S420 NL 420 520 S460 NL 460 550 EN 10113: Part 3 S275 M 275 360 S355 M 355 450 S420 M 420 500 S460M 460 530 S275 ML 275 360 S355 ML 355 450 S420ML 420 500 14 Giới hạn chảy (fy) Giới hạn bền (fu) Tên tiêu chuẩn Cấp thép MPa MPa S460 ML 460 530 ISO 4997 CR 220 220 300 CR250 250 330 CR320 320 400 EN 10147 S220GD+Z 220 300 S250GD+Z 250 330 S280GD+Z 280 360 S320GD+Z 320 390 S350GD+Z 350 420 EN 10149: Part 2 S315MC 315 390 S355 MC 355 430 S420 MC 420 480 S460 MC 460 520 S500 MC 500 550 S550 MC 550 600 S600 MC 600 650 S650 MC 650 700 S700 MC 700 750 EN 10149: Part 3 S260 NC 260 370 S315NC 315 430 S355 NC 355 470 S420 NC 420 530 EN 10268 H240LA 240 340 H280LA 280 370 H320LA 320 400 H360LA 360 430 H400LA 400 460 EN 10214 S220GD+ZA 220 300 S250GD+ZA 250 330 S280GD+ZA 280 360 S320GD+ZA 320 390 S350GD+ZA 350 420 Bảng 1-4: Thép dùng làm kết cấu tạo hình nguội thông dụng theo tiêu chuẩn Châu Âu [9]. Tiết diện tạo từ thép tấm mỏng Thép được cán nóng thành tấm rất mỏng dạng cuộn là phôi để tạo hình ra cấu kiện thành mỏng.

Bằng các cách gia công nguội, có thể tạo từ tấm thép 15 mỏng ra tiết diện hình bất kì. Nhiều trường hợp hình thức và kích thước tiết diện thép hình uốn nguội được chọn riêng lẻ cho phù họp với nhiệm vụ của từng công trình. Khi tự chọn và thiết kế hình thức tiết diện cần xét các điều sau: - Khả năng chế tạo được thép hình bằng thiết bị hiện có của nhà sản xuất; - Điều kiện sử dụng công trình; - Khả năng chế tạo kết cấu bằng thiết bị hiện có của nhà sản xuất; - Sự chịu lực của các thanh thép hình và liên kết của chúng. Đặc trưng và công suất của các máy gia công sẽ quyết định bề rộng và bề dày của tấm thép phôi, chiều dài tối đa của sản phẩm, bán kính uốn, bề dài tối thiểu của đoạn thẳng của tiết diện.

Đối với tiết diện kín thì phải có điều chỉnh tuỳ theo đường nối và công nghệ chế tạo. Khi thiết kế hình dạng tiết diện cán nguội, cần lưu ý các yêu cầu sau: - Góc uốn vuông phải có bán kính r = l ,2 đến 1,5 lần bề dày bản thép. - Chú ý vấn đề an toàn phòng gỉ. + Về hình dạng, nên dùng tiết diện hở, vì dễ tiếp cận vào phía trong để lau chùi, sơn.

Tránh tạo hình máng, dễ tích bụi ẩm. Nếu bắt buộc làm thì cần tạo độ dốc hoặc có lỗ thoát. + Về bề dày tối thiểu đề phòng gỉ tham khảo các trị số sau: l,5mm đối với kết cấu có mái che kín, 3mm đối với kết cấu lộ thiên, 3,5mm đối với kết cấu trong môi trường ăn mòn. - Về mặt chịu lực: + Thanh chịu nén nên dùng tiết diện hình hộp, tiết diện có mép cứng, vì mép cứng làm tăng ổn định cục bộ, làm tăng độ cứng của tiết diện; + Thanh chịu kéo: làm tiết diện gọn hơn, dùng thanh dày hơn.

+ Hạn chế hàn trực tiếp thành mỏng với thành dày của cấu kiện cán khác. Vấn đề phòng gỉ Phòng gỉ cho kết cấu thép thành mỏng là cực kỳ quan trọng. Kết cấu thành mỏng không được bảo vệ tốt sẽ phá huỷ nhanh chóng trong thời gian ngắn. Hiện tượng gỉ Sự gỉ của kết cấu kim loại chủ yếu là hiện tượng ăn mòn điện hoá.

Trên bề mặt kim loại có những phần tử vi mô hoạt động như những điện cực. Tiếp xúc với chất điện giải là dung dịch nước của hơi nước không khí có chứa các hợp chất, khí cacbonic. Dòng điện xuất hiện, cực dương bị tan trong chất điện phân. Thế hiệu giữa các cực càng lớn, dòng điện càng mạnh và sự ăn mòn càng nhanh.

Hiện tượng ăn mòn điện hoá xảy ra khi: - Tiếp xúc giữa hai kim loại: Ví dụ mạ thép bằng kiềm hoặc bằng kẽm, khi có hư hại chỗ mạ, để lộ thép ra. Nếu mạ kiềm, sắt có điện tích âm lớn hơn kiềm, sẽ trở thành anôt và bị hoà tan. Sự ăn mòn rất nhanh vì điện tích anôt (sắt để lộ) rất nhỏ so với diện tích catôt (lóp mạ kền). Nếu mạ kẽm, vì kẽm có điện tích âm lớn hơn sắt sẽ trở thành anôt bị hoà tan và sẽ bị phủ lên thép một lớp bảo vệ.

Trường hợp này gọi là lớp bảo vệ anôt. Nói chung khi thép tiếp xúc với kim loại có điện tích âm lớn hơn như kẽm, nhôm măng gan thì thép được bảo vệ chống gỉ: - Tiếp xúc kim loại với chất phi kim: Các tạp chất oxyt, sulfat tan trong kim loại có điện tích khác với sắt tạo nên điện cực cùng với kim loại cơ bản. - Sự phủ một lớp oxyt trên kim loại: Thép được gia công cơ khí hay nhiệt luyện thì trên mặt có một lớp oxyt phủ mỏng, thép không gia công cũng được phủ bởi một lớp gỉ là oxyt, cũng sẽ bảo vệ cho thép không bị gỉ tiếp nữa. Nhưng nếu lớp gỉ này bị hư hại và oxyt có điện thế lớn hơn thép trở thành anôt và bị ăn mòn.
