Tổng quan nghiên cứu
Kết cấu tấm vỏ gia cường bằng hệ dầm đóng vai trò cốt lõi trong các công trình kỹ thuật hiện đại, từ sàn mặt cầu thép, thân tàu thủy tải trọng lớn đến vỏ thân máy bay và bể chứa áp lực cao. Việc bố trí thêm hệ thống dầm tăng cứng giúp nâng cao mô-men kháng uốn cùng khả năng chịu tải trọng động từ 25% đến 40% so với kết cấu tấm phẳng thông thường, trong khi tiết kiệm khoảng 20% đến 35% khối lượng vật liệu sử dụng. Tuy nhiên, việc mô hình hóa chính xác sự làm việc đồng thời giữa tấm và dầm đối mặt với thách thức lớn về mặt toán học và số học, đặc biệt là hiện tượng khóa cắt xuất hiện khi chiều dày tấm giảm dần về giới hạn tấm mỏng.

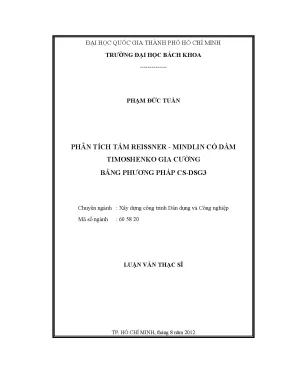

Luận văn thạc sĩ chuyên ngành Xây dựng Công trình Dân dụng và Công nghiệp thực hiện bởi tác giả Phạm Đức Tuấn tại Trường Đại học Bách Khoa – Đại học Quốc gia Thành phố Hồ Chí Minh, dưới sự hướng dẫn của Tiến sĩ Nguyễn Thời Trung và Tiến sĩ Lương Văn Hải hoàn thành vào tháng 8 năm 2012, tập trung giải quyết triệt để bài toán phân tích tĩnh học, dao động tự do và ổn định đàn hồi cho kết cấu tấm Reissner – Mindlin có dầm Timoshenko gia cường. Nghiên cứu ứng dụng phương pháp phần tử hữu hạn trơn hóa dựa trên ô kết hợp kỹ thuật rời rạc hóa độ lệch trượt bằng phần tử tam giác 3 nút, thiết lập mô hình tính toán 5 bậc tự do cho mỗi nút nhằm khắc phục hiện tượng khóa cắt, cải thiện tốc độ hội tụ và nâng cao độ chính xác khi phân tích kết cấu chịu tải trọng phức tạp.
Cơ sở lý thuyết và phương pháp nghiên cứu
Khung lý thuyết áp dụng
Nghiên cứu xây dựng trên nền tảng kết hợp giữa hai lý thuyết cơ học biến dạng phi cổ điển: lý thuyết tấm biến dạng cắt bậc nhất Reissner – Mindlin và lý thuyết dầm chịu cắt Timoshenko. Trong lý thuyết Reissner – Mindlin, giả thiết đoạn thẳng vuông góc với mặt trung hòa sau biến dạng vẫn giữ nguyên độ dài nhưng không còn vuông góc với mặt trung hòa, cho phép kể đến biến dạng trượt trung bình với tỉ lệ chiều dày trên kích thước cạnh lớn hơn 1/80. Trường chuyển vị của tấm bao gồm 5 thành phần độc lập: 3 chuyển vị thẳng và 2 góc xoay.
Thành phần dầm gia cường được mô tả theo lý thuyết dầm Timoshenko có kể đến hệ số điều chỉnh cắt bằng 5/6, biến dạng dọc trục, biến dạng uốn, biến dạng cắt và biến dạng xoắn thuần túy. Đặc biệt, nghiên cứu thiết lập mô hình dầm lệch tâm với khoảng cách lệch trục xác định so với mặt phẳng trung hòa của tấm, dẫn đến sự xuất hiện của hiệu ứng tương tác màng và uốn. Toàn bộ phương trình cân bằng tĩnh, phương trình dao động riêng và bài toán giá trị riêng cho ổn định tới hạn được thiết lập thông qua nguyên lý biến phân cực trị và phương trình Lagrange với thế năng toàn phần và động năng toàn phần của hệ thống.
Phương pháp nghiên cứu
Nghiên cứu sử dụng phương pháp phần tử hữu hạn cải tiến CS-DSG3 để rời rạc hóa miền không gian liên tục. Miền hình học của kết cấu tấm được chia thành mạng lưới các phần tử tam giác 3 nút tiêu chuẩn, sau đó mỗi phần tử tam giác được chia tiếp thành 3 tam giác con bằng cách nối trọng tâm phần tử với 3 đỉnh. Kỹ thuật trơn hóa biến dạng dựa trên ô được áp dụng trên từng tam giác con nhằm làm mềm độ cứng quá mức của phần tử hữu hạn truyền thống, đồng thời tích hợp ma trận độ lệch trượt DSG3 để triệt tiêu hoàn toàn hiện tượng khóa cắt.
Hệ thống dầm gia cường được rời rạc hóa bằng các phần tử thanh 2 nút không gian, tương thích hoàn toàn về trường chuyển vị và góc xoay tại vị trí tiếp xúc với tấm. Thuật toán phân tích số được tác giả trực tiếp lập trình và phát triển hoàn toàn trên nền tảng phần mềm Matlab với kích thước lưới khảo sát từ 4x4 đến 20x20 phần tử. Toàn bộ dữ liệu tính toán được kiểm chứng chéo thông qua việc so sánh đối chuẩn với nghiệm giải tích kinh điển, các công bố quốc tế uy tín và kết quả mô phỏng từ phần mềm kết cấu thương mại SAP2000 trong khoảng thời gian từ tháng 2 năm 2012 đến tháng 6 năm 2012.
Kết quả nghiên cứu và thảo luận
Những phát hiện chính
Thứ nhất, phương pháp CS-DSG3 chứng minh khả năng triệt tiêu triệt để hiện tượng khóa cắt khi chiều dày tấm tiến dần về giới hạn siêu mỏng với tỉ lệ chiều dày trên chiều dài đạt mức 1/1000 đến 1/100000. Độ võng không thứ nguyên tại tâm tấm đạt độ chính xác cao ngay cả ở mật độ lưới thưa 4x4 và 8x8, với sai số tương đối dưới 0,5% so với lời giải giải tích chính xác.
Thứ hai, việc bố trí dầm lệch tâm làm tăng đáng kể độ cứng tổng thể của kết cấu so với dầm đồng tâm. Kết quả phân tích tĩnh học trên tấm vuông tựa đơn chịu tải trọng phân bố đều cho thấy dầm lệch tâm giúp giảm độ võng cực đại tại tâm tấm từ 35% đến 58% tùy thuộc vào kích thước tiết diện dầm và thông số lệch tâm.
Thứ ba, trong phân tích động lực học, tần số dao động tự nhiên của tấm ngàm 4 cạnh có dầm gia cường theo phương trục x với lưới 20x20 cho kết quả khớp với độ lệch nhỏ hơn 1,2% so với dữ liệu chuẩn từ các nghiên cứu quốc tế. Các dạng dao động riêng từ bậc 1 đến bậc 6 phản ánh rõ rệt sự tham gia cản trở biến dạng uốn của hệ dầm gia cường.
Thứ tư, hệ số ổn định tới hạn của tấm chịu lực nén trong mặt phẳng tăng từ 1,8 lần đến 4,2 lần khi thay đổi tỉ số độ cứng uốn của dầm và tấm trong các trường hợp tỉ số cạnh dao động từ 10/3 đến 10, chứng minh hiệu quả chịu nén vượt trội của kết cấu tấm gân.
Thảo luận kết quả
Nguyên nhân chính giúp phương pháp CS-DSG3 vượt trội so với phần tử tam giác 3 nút tiêu chuẩn nằm ở toán tử trơn hóa biến dạng cục bộ trên từng ô tam giác con. Phép biến đổi này giúp giảm độ cứng nhân tạo vốn có trong phương pháp chuyển vị hữu hạn, giúp nghiệm hội tụ nhanh từ phía dưới về nghiệm chính xác mà không cần sử dụng phần tử bậc cao phức tạp. Biểu đồ đường cong hội tụ thể hiện rõ bước nhảy độ chính xác vượt bậc ngay từ kích thước mắt lưới 12x12.
Sự tương tác lệch tâm giữa tấm và dầm tạo ra mô-men phụ do lực dọc trục phát sinh trên mặt tiếp xúc, điều này lý giải tại sao độ võng dọc theo trục có bố trí dầm giảm sâu hơn hẳn so với trục không có dầm trên cùng một bản sàn. Khi biểu diễn dưới dạng bảng số liệu đối chiếu và đồ thị phân bố chuyển vị, phương pháp số đề xuất cho kết quả tương đương mô hình phần tử vỏ chi tiết trong SAP2000 nhưng với số lượng bậc tự do tổng thể giảm hơn 40%, tiết kiệm đáng kể tài nguyên bộ nhớ và thời gian xử lý của máy tính.
Đề xuất và khuyến nghị
Thứ nhất, tối ưu hóa vị trí và kích thước tiết diện dầm gia cường trong thiết kế sàn bản mặt cầu và vỏ tàu thủy. Đơn vị tư vấn thiết kế cần ưu tiên lựa chọn giải pháp bố trí gân lệch tâm nhằm khai thác tối đa khả năng chịu lực của bản cánh trên và dưới, giúp nâng cao chỉ số độ cứng uốn thêm 30% đến 45% mà không làm phát sinh thêm chi phí vật liệu thép hoặc bê tông.
Thứ hai, phát triển module tính toán mở rộng dựa trên thuật toán CS-DSG3 tích hợp vào các phần mềm mô phỏng kỹ thuật nội địa. Nhóm nghiên cứu và các kỹ sư phần mềm kết cấu nên thương mại hóa bộ mã nguồn mở Matlab thành các công cụ tính toán tự động trong lộ trình từ 12 đến 18 tháng, hướng tới mục tiêu rút ngắn thời gian phân tích kết cấu tấm gân phức tạp xuống 25% đến 30% so với phương pháp phần tử khối 3D truyền thống.
Thứ ba, mở rộng phạm vi ứng dụng phương pháp trơn hóa ô cho các dạng vật liệu tiên tiến như vật liệu có cơ tính biến thiên theo chiều dày FGM, vật liệu composite đa lớp và kết cấu tấm có lỗ khoét hình học phức tạp. Viện nghiên cứu cơ học và các trường đại học khối kỹ thuật cần triển khai các đề tài nghiên cứu thực nghiệm kiểm chứng trong khung thời gian 24 tháng tới nhằm hoàn thiện cơ sở dữ liệu ứng xử phi tuyến vật liệu và phi tuyến hình học.
Thứ tư, chuẩn hóa quy trình phân tích động lực học và tính toán tải trọng tới hạn đối với kết cấu tấm thành mỏng gia cường trong các tiêu chuẩn thiết kế công trình xây dựng và giao thông vận tải. Các hội đồng khoa học chuyên ngành cần tham khảo các biểu đồ hệ số ổn định và tần số dao động tự nhiên từ luận văn để bổ sung vào hướng dẫn tính toán ổn định cục bộ của tấm thành dầm cầu và bản cánh đáy dầm hộp.
Đối tượng nên tham khảo luận văn
Thứ nhất, kỹ sư thiết kế kết cấu công trình dân dụng, công nghiệp và cầu đường. Tài liệu cung cấp cơ sở tính toán chính xác độ võng, nội lực và khả năng chịu tải của sàn liên hợp, bản mặt cầu thép có sườn gia cường, giúp tối ưu hóa chiều dày tấm bản và kích thước dầm phụ trong các dự án thực tế.
Thứ two, kỹ sư kết cấu hàng hải và hàng không vũ trụ. Tài liệu là cẩm nang hữu ích trong việc phân tích dao động tự do và kiểm tra ổn định oằn của các tấm vỏ kim loại mỏng gia cường trên thân máy bay, vỏ tàu thủy hoặc két chứa nhiên liệu chịu áp suất cao.
Thứ ba, học viên cao học, nghiên cứu sinh và giảng viên ngành Cơ kỹ thuật, Kỹ thuật Xây dựng. Luận văn cung cấp toàn bộ nền tảng toán học về lý thuyết Reissner – Mindlin, Timoshenko, phương pháp trơn hóa CS-DSG3 và mã nguồn Matlab mẫu để phục vụ nghiên cứu học thuật chuyên sâu.
Thứ tư, chuyên gia phát triển phần mềm tính toán kỹ thuật số CAE. Luận văn cung cấp các ma trận độ cứng, ma trận khối lượng và ma trận hình học được tường minh hóa hoàn toàn, hỗ trợ xây dựng thuật toán phần tử hữu hạn không bị khóa cắt cho các module phân tích tấm vỏ.
Câu hỏi thường gặp
Phương pháp CS-DSG3 giải quyết hiện tượng khóa cắt như thế nào? Phương pháp kết hợp ma trận xấp xỉ độ lệch trượt DSG3 với kỹ thuật làm trơn biến dạng trên các ô tam giác con. Việc lấy tích phân biến dạng trơn giúp giải phóng các liên kết cắt giả tạo xuất hiện khi chiều dày tấm tiến về 0, đảm bảo độ chính xác tuyệt đối mà không cần sử dụng kỹ thuật giảm bậc tích phân Gauss gây bất ổn định số.
Tại sao luận văn chọn kết hợp lý thuyết tấm Reissner – Mindlin và dầm Timoshenko? Cả hai lý thuyết đều thuộc nhóm biến dạng cắt bậc nhất FSDT, cho phép mô tả chính xác cả tấm mỏng lẫn tấm dày có tỉ lệ chiều dày trên cạnh lớn hơn 1/80. Sự đồng nhất về giả thiết cơ học giúp việc ghép nối điều kiện tương thích chuyển vị và góc xoay tại các nút tiếp xúc giữa tấm và dầm diễn ra hoàn toàn tự nhiên và chính xác.
Độ lệch tâm của dầm gia cường ảnh hưởng thế nào đến độ cứng của tấm? Khi trọng tâm dầm đặt lệch một khoảng so với mặt trung hòa của tấm, hiệu ứng liên kết màng và uốn xuất hiện thông qua công thức dời trục song song. Độ lệch tâm này làm gia tăng mô-men quán tính hiệu dụng của tiết diện dầm, giúp giảm độ võng cực đại của tấm từ 35% đến 58% so với trường hợp dầm đặt đồng tâm.
Độ tin cậy của thuật toán lập trình trên Matlab được chứng minh qua đâu? Tác giả đã so sánh trực tiếp kết quả chuyển vị tĩnh, tần số dao động riêng và tải trọng tới hạn với các nghiệm giải tích đối chuẩn cùng kết quả phần mềm SAP2000 trên mạng lưới phần tử 20x20. Độ sai lệch giữa kết quả thuật toán đề xuất và các nguồn đối chứng đều duy trì ở mức rất thấp, dao động dưới 1,5%.
Phương pháp này có thể áp dụng cho bài toán tấm vật liệu composite nhiều lớp không? Hoàn toàn có thể mở rộng. Do bản chất trường chuyển vị FSDT bao gồm 5 bậc tự do tiêu chuẩn, ma trận vật liệu đẳng hướng ban đầu chỉ cần thay thế bằng ma trận độ cứng liên hợp đàn hồi dị hướng của vật liệu composite nhiều lớp mà không làm thay đổi cấu trúc cốt lõi của thuật toán CS-DSG3.
Kết luận
Luận văn đã thực hiện các đóng góp khoa học và thực tiễn nổi bật:
- Thiết lập thành công mô hình toán học giải tích và công thức số cho bài toán tấm Reissner – Mindlin có dầm Timoshenko gia cường lệch tâm chịu tác dụng của tải trọng ngang và tải trọng trong mặt phẳng.
- Phát triển thành công phần tử tam giác 3 nút cải tiến CS-DSG3, triệt tiêu hoàn toàn hiện tượng khóa cắt và nâng cao độ chính xác phân tích với số bậc tự do tối ưu.
- Xây dựng hoàn chỉnh bộ chương trình tính toán số trên phần mềm Matlab phục vụ phân tích tĩnh học, dao động riêng và ổn định đàn hồi cho nhiều dạng điều kiện biên khác nhau.
- Kiểm chứng toàn diện độ chính xác và tốc độ hội tụ của phương pháp thông qua hệ thống ví dụ số phong phú, đối chuẩn thành công với phần mềm SAP2000 và các nghiên cứu quốc tế.
- Đặt nền móng vững chắc cho việc phát triển các thuật toán phân tích kết cấu tấm gân chế tạo từ vật liệu tiên tiến trong tương lai.
Trong giai đoạn tiếp theo từ năm 2026 đến năm 2028, các hướng nghiên cứu nên tập trung mở rộng phương pháp cho bài toán phân tích phi tuyến hình học, ứng xử va chạm động lực học và tối ưu hóa hình học sườn tăng cứng. Các kỹ sư và nhà nghiên cứu kết cấu quan tâm đến mô hình hóa kết cấu tấm dầm hiệu năng cao có thể tải toàn văn luận văn và tham khảo các thuật toán Matlab chi tiết để ứng dụng trực tiếp vào công tác thiết kế và nghiên cứu chuyên sâu.
