Tính Toán Ổn Định Kết Cấu Thép Thanh Tạo Hình Nguyên Theo Tiêu Chuẩn Úc

Kết cấu thép thanh tạo hình nguội đang trở nên phổ biến trong xây dựng hiện đại. 72 trang · Trường Đại Học Dân Lập Hải Phòng · 2017.

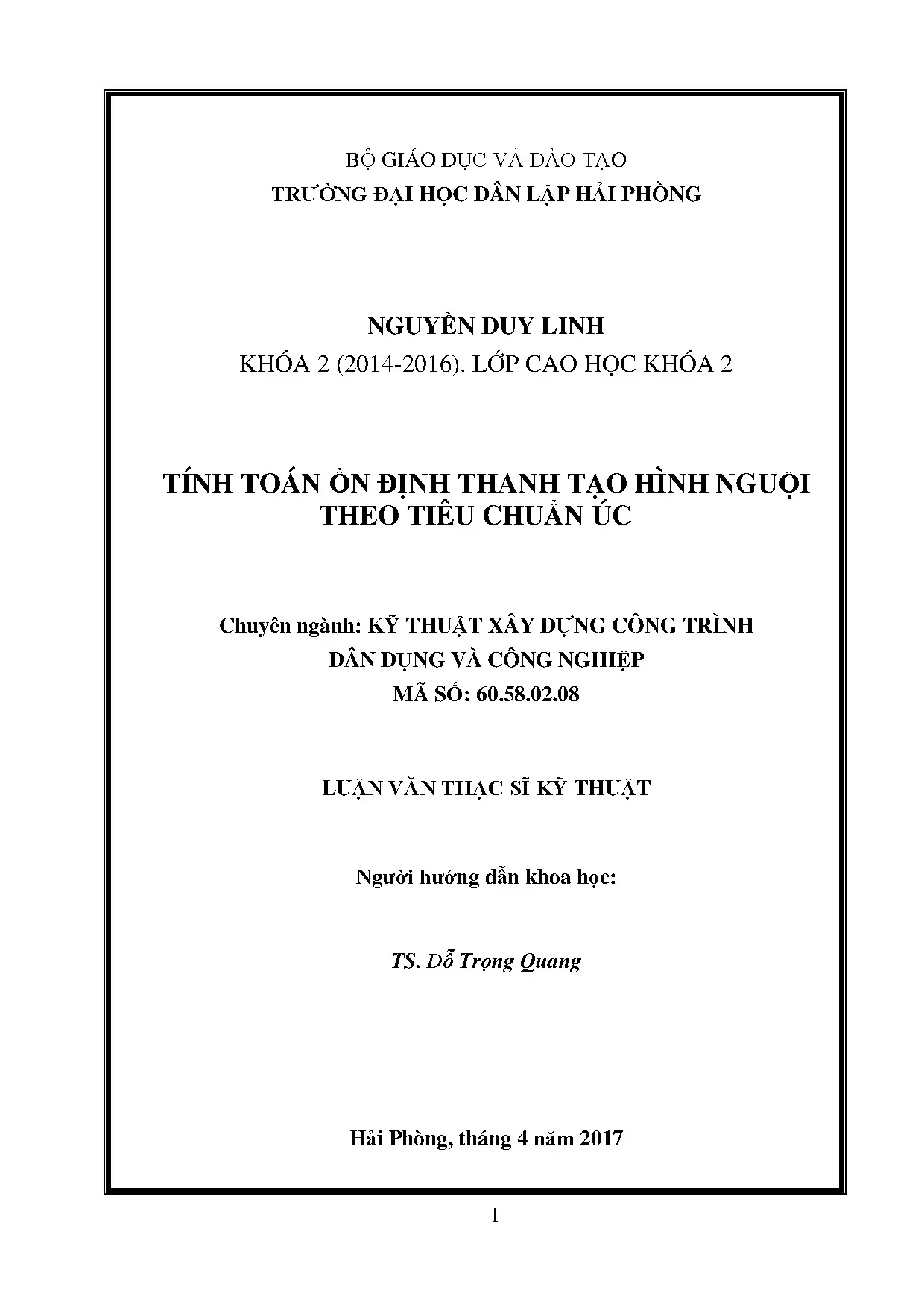

• Tác giả: Nguyễn Duy Linh
• Người hướng dẫn: TS. Đỗ Trọng Quang
• Trường học: Trường Đại Học Dân Lập Hải Phòng
• Chuyên ngành: Kỹ Thuật Xây Dựng Công Trình Dân Dụng Và Công Nghiệp
• Đề tài: Tính Toán Ổn Định Thanh Tạo Hình Nguyên Theo Tiêu Chuẩn Úc
• Loại tài liệu: Luận Văn Thạc Sĩ Kỹ Thuật
• Năm xuất bản: 2017
• Địa điểm: Hải Phòng

Mục lục chi tiết

• LỜI CẢM ƠN
• LỜI CAM ĐOAN
• DANH MỤC CÁC HÌNH, CÁC BẢNG
• MỞ ĐẦU
• 1. CHƯƠNG I: TỔNG QUAN
• 1.1. Khái niệm kết cấu thanh tạo hình nguội
• 1.2. Đặc điểm và phạm vi áp dụng
• 1.3. Ưu khuyết điểm của kết cấu thép thanh tạo hình nguội
• 1.4. Các dạng cấu kiện tạo hình nguội
• 1.5. Chế tạo và sử dụng thanh tạo hình nguội
• 1.5.1. Vật liệu, liên kết
• 1.5.2. Sử dụng thép thanh tạo hình nguội
• 2. CHƯƠNG II: CƠ SỞ TÍNH TOÁN CẤU KIỆN THANH TẠO HÌNH NGUỘI
• 2.1. THIẾT KẾ THEO TRẠNG THÁI GIỚI HẠN CỦA AS 4600
• 2.2. MỘT SỐ ĐỊNH NGHĨA VỀ CẤU KIỆN THANH THÀNH MỎNG
• 2.2.1. Phần tử phẳng
• 2.2.2. Phần tử cong (arched element)
• 2.2.3. Phần tử nén được tăng cứng (stiffened compression element)
• 2.2.4. Phần tử nén không được tăng cứng (unstiffened compression element)
• 2.2.5. Phần tử nén được tăng cứng nhiều lần (multipe stiffened compression element)
• 2.2.6. Bề rộng phẳng b (flat width)
• 2.2.7. Bề rộng hữu hiệu
• 2.3. SỰ TĂNG CƯỜNG ĐỘ CỦA THÉP UỐN NGUỘI
• 2.4. PHƯƠNG PHÁP ĐƯỜNG TRUNG BÌNH ĐỂ TÍNH ĐẶC TRƯNG TIẾT DIỆN
• 2.5. BỀ RỘNG HỮU HIỆU CỦA CẤU KIỆN
• 2.5.1. Sự mất ổn định cục bộ của tấm chịu nén
• 2.5.2. Tấm được tăng cứng chịu nén đều
• 2.5.3. Phần tử được tăng cứng chịu ứng suất biến đổi tuyến tính
• 2.5.4. Phần tử không được tăng cứng
• 2.5.5. Phần tử chịu nén đều, có một sườn bên
• 2.6. TÍNH TOÁN CẤU KIỆN CHỊU UỐN
• 2.6.1. Tính toán về bền
• 2.6.2. Tính toán khả năng chịu mômen danh nghĩa của tiết diện MS
• 2.7. TÍNH TOÁN CƯỜNG ĐỘ CHỊU OẰN BIÊN DO UỐN – XOẮN
• 2.7.1. Sự oằn bên do uốn- xoắn
• 2.7.2. Tính cường độ oằn uốn – xoắn theo AS 4600
• 2.8. MỘT SỐ BÀI TOÁN KIỂM TRA ĐỐI VỚI THANH THÀNH MỎNG TIẾT DIỆN CHỮ C
• 3. CHƯƠNG III: ÁP DỤNG KIỂM TRA ĐỐI THANH THÀNH MỎNG TẠO HÌNH NGUỘI MẤT ỔN ĐỊNH (OẰN) DO XOẮN HOẶC UỐN XOẮN (CỘT)
• 3.1. Một số khái niệm
• 3.2. Cơ sở lý thuyết bài toán ổn định xoắn hoặc uốn xoắn đối với cột
• 3.2.1. Đối với tiết diện không đối xứng (tâm uốn không trùng trọng tâm cột)
• 3.2.2. Đối với tiết diện có 1 trục đối xứng
• 3.2.3. Đối với tiết diện có 2 trục đối xứng
• 3.3. Kiểm tra ổn định (oằn) uốn xoắn cấu kiện thành mỏng theo tiêu chuẩn AS4600 (Úc)
• 3.4. Áp dụng kiểm tra ổn định do xoắn và uốn xoắn cột thép tiết diện chữ I, cánh rỗng (HFB)
• 4. CHƯƠNG IV: KẾT LUẬN VÀ KIẾN NGHỊ
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Kết Cấu Thép Thanh Tạo Hình Nguội Ứng Dụng

Kết cấu thép thanh tạo hình nguội đang trở nên phổ biến trong xây dựng hiện đại. Chúng được ứng dụng rộng rãi từ các cấu kiện đơn giản như xà gồ, tấm tường, dầm sàn đến các kết cấu phức tạp hơn như nhà một tầng, khung nhà nhiều tầng. Sự phát triển của ngành sản xuất thép tấm mỏng trong nước đã tạo điều kiện thuận lợi cho việc ứng dụng loại kết cấu này. Tuy nhiên, việc tính toán ổn định kết cấu thép này theo tiêu chuẩn Việt Nam (TCVN 5575-2012) không còn phù hợp. Cần có một tiêu chuẩn thiết kế riêng để đảm bảo an toàn và hiệu quả. Luận văn này tập trung vào việc tính toán ổn định thanh tạo hình nguội theo tiêu chuẩn Úc AS/NZS 4600, một tiêu chuẩn được nhiều công ty liên doanh với Úc áp dụng tại Việt Nam. Sự hiểu biết về thiết kế kết cấu thép loại này sẽ góp phần vào sự phát triển của ngành xây dựng thép trong nước.

1.1. Khái Niệm và Đặc Điểm Kết Cấu Thép Thanh Tạo Hình Nguội

Kết cấu thép thanh tạo hình nguội là loại kết cấu có chiều dài lớn hơn nhiều so với hai phương còn lại, trong đó một phương có kích thước rất nhỏ. Thường chu vi mặt cắt ngang của nó hở. Chúng được sử dụng rộng rãi trong cơ khí, xây dựng, và đặc biệt là trong kết cấu máy bay, tàu thủy, toa xe. Do trọng lượng nhẹ và khả năng chịu lực tốt, chúng được ứng dụng trong nhiều lĩnh vực. Mặt cắt ngang hở có thể là một đường hở hoặc đường kín. Độ dày của thanh có thể không đổi hoặc thay đổi. Các kỹ sư cần quen với các định nghĩa này để đảm bảo việc tính toán ổn định chính xác. Theo tài liệu gốc, kết cấu này có “ưu việt ở chỗ là trọng lượng nhỏ nhưng chịu lực lớn”.

1.2. Ưu Điểm và Phạm Vi Ứng Dụng Kết Cấu Thép Thanh Mỏng

Kết cấu thép thanh tạo hình nguội khác biệt so với kết cấu thép thông thường ở nhiều điểm. Chúng sử dụng các thanh thép tạo hình nguội từ tấm thép mỏng, các loại tiết diện không thông dụng (tiết diện kín, vuông, tròn) và phương pháp liên kết đặc biệt. Quan trọng nhất là việc sử dụng thép hình uốn nguội, tạo ra một cách tiếp cận mới trong xây dựng: thiết kế, chế tạo và dựng lắp. Điều này tạo ra các giải pháp kỹ thuật mới, ban đầu sử dụng trong cơ khí, hàng không, ô tô, nay áp dụng vào xây dựng. Kết cấu này có thể giảm trọng lượng từ 25-50%. Thanh tiết diện hở khi làm việc tiết diện không phẳng, không tuân theo giải thiết tiết diện phẳng, mặt cắt ngang bị vênh. Khi chịu xoắn, phát sinh ứng suất phụ. Thanh tiết diện kín làm việc như thanh thông thường.

II. Thách Thức Tính Toán Ổn Định Thép Thanh Mỏng Giải Pháp

Việc tính toán ổn định kết cấu thép thanh tạo hình nguội đặt ra nhiều thách thức do đặc tính mỏng manh của các cấu kiện. Mất ổn định cục bộ, ổn định tổng thể, và đặc biệt là ổn định xoắn hoặc ổn định uốn-xoắn là những vấn đề cần được xem xét kỹ lưỡng. Các phương pháp truyền thống dựa trên tiêu chuẩn cho thép cán nóng (TCVN 5575-2012) không phù hợp. Luận văn này tập trung vào việc áp dụng tiêu chuẩn Úc AS/NZS 4600 để giải quyết các thách thức này. Tiêu chuẩn này cung cấp các hướng dẫn chi tiết về cách kiểm tra ổn định và thiết kế kết cấu thép thanh tạo hình nguội, giúp kỹ sư đảm bảo an toàn và hiệu quả cho công trình.

2.1. Các Dạng Mất Ổn Định Thường Gặp ở Thép Thanh Mỏng

Cấu kiện thép thanh tạo hình nguội dễ bị mất ổn định do thành mỏng. Các dạng mất ổn định bao gồm ổn định cục bộ (oằn cục bộ của tấm), ổn định tổng thể (oằn tổng thể của cấu kiện), và ổn định uốn-xoắn (sự kết hợp giữa uốn và xoắn). Việc tính toán cần xem xét các yếu tố ảnh hưởng như ứng suất dư, chiều dày hiệu dụng, và độ mảnh. Cần giải các phương trình vi phân theo lý thuyết ổn định của Timoshenko và Vlasop để xác định các giá trị lực tới hạn cho các trƣờng hợp phá hoại mất ổn định do xoắn hoặc uốn xoắn.

2.2. Vì Sao Tiêu Chuẩn Việt Nam Không Phù Hợp

Tiêu chuẩn Việt Nam cho thép cán nóng (TCVN 5575-2012) không phù hợp với thép thanh tạo hình nguội vì không xét đến các hiệu ứng đặc biệt do thành mỏng gây ra. Các hiệu ứng này bao gồm sự mất ổn định cục bộ, sự phân bố lại ứng suất sau khi mất ổn định, và sự ảnh hưởng của ứng suất dư. Tiêu chuẩn Việt Nam không cung cấp các hướng dẫn chi tiết về cách tính toán chiều dày hiệu dụng và kiểm tra ổn định uốn-xoắn. Do đó, việc sử dụng tiêu chuẩn Việt Nam có thể dẫn đến thiết kế không an toàn hoặc không kinh tế.

III. Hướng Dẫn Tính Toán Ổn Định Theo Tiêu Chuẩn Úc AS NZS 4600

Tiêu chuẩn Úc AS/NZS 4600 cung cấp một phương pháp toàn diện để tính toán ổn định kết cấu thép thanh tạo hình nguội. Tiêu chuẩn này dựa trên phương pháp thiết kế theo trạng thái giới hạn (LSD), xem xét các yếu tố như cường độ chịu nén, cường độ chịu cắt, và mô men kháng uốn. Tiêu chuẩn cũng cung cấp các công thức để tính hệ số ổn định và xác định chiều dày hiệu dụng. Áp dụng AS 4600 giúp kỹ sư thiết kế kết cấu an toàn, kinh tế và tuân thủ các yêu cầu kỹ thuật. Luận văn này sẽ đi sâu vào việc áp dụng các quy định của tiêu chuẩn này cho các trường hợp cụ thể.

3.1. Thiết Kế Theo Trạng Thái Giới Hạn LSD trong AS 4600

AS 4600 sử dụng phương pháp thiết kế theo trạng thái giới hạn (LSD). Phương pháp này dựa trên việc so sánh các tác động (tải trọng) đã được nhân với các hệ số tải với khả năng chịu lực của cấu kiện đã được chia cho các hệ số vật liệu. Mục tiêu là đảm bảo rằng xác suất vượt quá trạng thái giới hạn (ví dụ: mất ổn định, phá hoại) là đủ nhỏ. Các hệ số tải và hệ số vật liệu được quy định trong tiêu chuẩn để đảm bảo an toàn. Trạng thái giới hạn là trạng thái mà cấu kiện không còn đáp ứng các yêu cầu về khả năng chịu lực, độ ổn định hoặc khả năng sử dụng.

3.2. Xác Định Chiều Dày Hiệu Dụng Theo Tiêu Chuẩn AS 4600

Trong AS 4600, việc xác định chiều dày hiệu dụng là rất quan trọng để tính toán khả năng chịu lực của cấu kiện thành mỏng. Do hiện tượng mất ổn định cục bộ, không phải toàn bộ diện tích mặt cắt ngang đều tham gia chịu lực một cách hiệu quả. Chiều dày hiệu dụng là chiều dày giả định của một tấm phẳng hoàn toàn chịu lực, có khả năng chịu lực tương đương với tấm thực tế bị mất ổn định cục bộ. Các công thức để tính chiều dày hiệu dụng phụ thuộc vào tỷ lệ giữa chiều rộng và chiều dày của tấm, cũng như các điều kiện biên của tấm.

3.3. Tính Toán Khả Năng Chịu Uốn và Nén

AS 4600 cung cấp các công thức để tính toán khả năng chịu uốn và nén của cấu kiện thép thanh tạo hình nguội. Các công thức này xem xét đến ảnh hưởng của mất ổn định cục bộ và ổn định tổng thể. Đối với cấu kiện chịu uốn, cần tính toán mô men kháng uốn danh định, có thể bị giảm do mất ổn định cục bộ của cánh hoặc bụng. Đối với cấu kiện chịu nén, cần tính toán cường độ chịu nén danh định, có thể bị giảm do oằn cục bộ, oằn tổng thể hoặc oằn uốn-xoắn.

IV. Kiểm Tra Ổn Định Uốn Xoắn Phương Pháp và Ứng Dụng AS 4600

Kiểm tra ổn định uốn-xoắn là một phần quan trọng trong tính toán ổn định kết cấu thép thanh tạo hình nguội. Hiện tượng uốn-xoắn xảy ra khi cấu kiện chịu nén hoặc uốn đồng thời bị biến dạng uốn và xoắn. AS 4600 cung cấp các quy trình để kiểm tra ổn định uốn-xoắn, bao gồm việc xác định mô men tới hạn và hệ số ổn định. Luận văn này sẽ trình bày chi tiết về cách áp dụng các quy trình này và đưa ra ví dụ minh họa.

4.1. Cơ Sở Lý Thuyết Về Mất Ổn Định Uốn Xoắn

Mất ổn định uốn-xoắn là một dạng mất ổn định phức tạp, xảy ra khi cấu kiện chịu nén hoặc uốn bị biến dạng đồng thời theo cả phương uốn và phương xoắn. Nguyên nhân của hiện tượng này là do cấu kiện không có đủ độ cứng để chống lại cả hai loại biến dạng. Mô men tới hạn là giá trị mô men mà tại đó cấu kiện bắt đầu bị mất ổn định uốn-xoắn. Việc tính toán mô men tới hạn đòi hỏi việc giải các phương trình vi phân phức tạp.

4.2. Áp Dụng Tiêu Chuẩn AS 4600 để Kiểm Tra Ổn Định Uốn Xoắn

AS 4600 cung cấp các công thức và quy trình để kiểm tra ổn định uốn-xoắn cho các loại cấu kiện khác nhau. Quy trình này bao gồm việc xác định mô men tới hạn và hệ số ổn định. Mô men tới hạn được tính toán dựa trên các đặc tính hình học và vật liệu của cấu kiện. Hệ số ổn định được sử dụng để giảm khả năng chịu lực của cấu kiện do ảnh hưởng của mất ổn định uốn-xoắn. Cần kiểm tra các trường hợp đối với tiết diện không đối xứng (tâm uốn không trùng trọng tâm cột), đối với tiết diện có 1 trục đối xứng và đối với tiết diện có 2 trục đối xứng.

V. Ví Dụ Tính Toán Thực Tế Kết Cấu Thép Thanh Mỏng Theo AS 4600

Để minh họa việc áp dụng tiêu chuẩn Úc AS/NZS 4600, luận văn này sẽ trình bày một số ví dụ tính toán kết cấu thép thanh tạo hình nguội. Các ví dụ này sẽ bao gồm việc tính toán ổn định cột, dầm và các cấu kiện chịu tải trọng phức tạp. Kết quả tính toán sẽ được so sánh với các phương pháp khác để đánh giá tính chính xác và hiệu quả của AS 4600. Các ví dụ giúp kỹ sư hiểu rõ hơn về cách áp dụng các quy định của tiêu chuẩn trong thực tế.

5.1. Ví Dụ Tính Toán Ổn Định Cột Chữ C

Ví dụ này sẽ trình bày cách tính toán ổn định một cột chữ C chịu nén dọc trục. Quá trình tính toán sẽ bao gồm việc xác định chiều dày hiệu dụng, mô men quán tính hiệu dụng, và cường độ chịu nén danh định. Kết quả tính toán sẽ được so sánh với kết quả từ phần mềm tính toán kết cấu để kiểm tra tính chính xác. Kiểm tra ổn định (oằn) uốn xoắn cấu kiện thành mỏng theo tiêu chuẩn AS4600 (Úc) .

5.2. Ví Dụ Tính Toán Ổn Định Dầm Chữ Z

Ví dụ này sẽ trình bày cách tính toán ổn định một dầm chữ Z chịu uốn. Quá trình tính toán sẽ bao gồm việc xác định mô men kháng uốn danh định và kiểm tra ổn định uốn-xoắn. Các yếu tố ảnh hưởng đến ổn định, như khoảng cách giữa các giằng, sẽ được xem xét. Các kết quả kiểm tra ổn định do xoắn và uốn xoắn cột thép tiết diện chữ I, cánh rỗng (HFB) cũng sẽ được áp dụng.

VI. Kết Luận và Hướng Phát Triển Nghiên Cứu Kết Cấu Thép Nguội

Việc tính toán ổn định kết cấu thép thanh tạo hình nguội theo tiêu chuẩn Úc AS/NZS 4600 là một giải pháp hiệu quả và an toàn. Tiêu chuẩn này cung cấp các hướng dẫn chi tiết và dễ áp dụng cho kỹ sư. Tuy nhiên, cần có thêm nhiều nghiên cứu để hoàn thiện tiêu chuẩn và mở rộng phạm vi ứng dụng. Các nghiên cứu trong tương lai nên tập trung vào việc phát triển các phương pháp phân tích ổn định tiên tiến và thử nghiệm thực nghiệm để xác nhận tính chính xác của các phương pháp tính toán.

6.1. Tóm Tắt Các Kết Quả Nghiên Cứu

Luận văn này đã trình bày một phương pháp toàn diện để tính toán ổn định kết cấu thép thanh tạo hình nguội theo tiêu chuẩn Úc AS/NZS 4600. Các ví dụ tính toán đã minh họa tính hiệu quả của phương pháp này. Kết quả nghiên cứu cho thấy rằng AS 4600 là một tiêu chuẩn phù hợp cho việc thiết kế kết cấu thép thanh tạo hình nguội tại Việt Nam.

6.2. Đề Xuất Các Hướng Nghiên Cứu Tiếp Theo

Các hướng nghiên cứu tiếp theo nên tập trung vào việc phát triển các phương pháp phân tích ổn định tiên tiến, chẳng hạn như phương pháp phần tử hữu hạn (FEM). Cần có thêm các thử nghiệm thực nghiệm để xác nhận tính chính xác của các phương pháp tính toán. Nghiên cứu cũng cần tập trung vào việc phát triển các giải pháp để tăng cường ổn định của cấu kiện thép thanh tạo hình nguội, chẳng hạn như sử dụng các loại liên kết đặc biệt hoặc các vật liệu composite.

Nội dung chính

Tổng quan nghiên cứu

Kết cấu thép thanh tạo hình nguội là giải pháp kỹ thuật mang tính đột phá trong ngành xây dựng hiện đại, cho phép tiết kiệm từ 25% đến 50% khối lượng thép so với các hệ thống kết cấu thép cán nóng truyền thống. Tại Việt Nam, các cấu kiện thép thành mỏng dạng xà gồ chữ C, chữ Z, dầm sàn và khung nhà khẩu độ 12 đến 20 mét đang được ứng dụng rộng rãi tại hàng nghìn dự án dân dụng và công nghiệp. Tuy nhiên, hệ thống quy chuẩn trong nước như TCVN 5575-2012 chủ yếu phục vụ thiết kế cấu kiện thép cán nóng dầy, hoàn toàn không bao quát được các hiện tượng phi tuyến hình học, mất ổn định cục bộ và hiệu ứng xoắn vênh tiết diện của thanh thành mỏng có chiều dày từ 0,3 mm đến 4,0 mm.

Nghiên cứu tập trung giải quyết vấn đề thiếu hụt cơ sở tính toán chuẩn mực bằng cách tiếp cận và ứng dụng tiêu chuẩn Úc AS/NZS 4600-1996 để phân tích trạng thái giới hạn, độ bền và độ ổn định của cấu kiện thép tạo hình nguội. Mục tiêu cụ thể là thiết lập quy trình tính toán bề rộng hữu hiệu, cường độ chịu oằn uốn xoắn và kiểm tra khả năng chịu lực danh nghĩa của cấu kiện thực tế. Phạm vi nghiên cứu thực hiện tại Hải Phòng trong giai đoạn 2014–2017, tập trung vào các dạng thanh tiết diện hở chữ C và cột cánh rỗng HFB. Kết quả nghiên cứu cung cấp căn cứ định lượng giúp nâng cao mức độ an toàn công trình, tối ưu hóa hơn 30% chi phí vật liệu và tạo tiền đề xây dựng tiêu chuẩn chuyên ngành cho Việt Nam.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng lý thuyết biến dạng bản mỏng và ổn định đàn hồi kinh điển của Timoshenko cùng lý thuyết thanh thành mỏng tiết diện hở của Vlasov. Các mô hình này lý giải hiện tượng tiết diện không còn phẳng khi chịu tải trọng mà phát sinh chuyển vị vênh ngoài mặt phẳng cùng nội lực bimoment đặc thù.

Ba khái niệm then chốt được tích hợp xuyên suốt gồm:

• Trạng thái giới hạn theo tiêu chuẩn AS 4600: Đánh giá an toàn thông qua điều kiện tác dụng tải trọng thiết kế $S^*$ không vượt quá tích số giữa hệ số khả năng chịu lực $\phi$ (từ 0,90 đến 0,95) và khả năng chịu lực danh nghĩa $R_u$.
• Bề rộng hữu hiệu ($b_e$) và ứng xử sau tới hạn: Dựa trên phương trình mở rộng của Von Kármán, bản mỏng sau khi xuất hiện sóng oằn cục bộ vẫn có khả năng chịu thêm tải trọng bằng cách tái phân bố ứng suất nén dồn về hai mép biên cho đến khi đạt giới hạn chảy $f_y$.
• Sự tăng cường độ do gia công nguội: Hiện tượng biến cứng cục bộ tại các góc uốn giúp nâng cao giới hạn chảy $f_{yc}$ và giới hạn bền $f_{uv}$, cho phép xác định ứng suất chảy trung bình $f_{ya}$ của toàn tiết diện cao hơn cường độ thép tấm ban đầu.

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp giải tích kết hợp mô hình hóa số và đối chiếu thực nghiệm. Dữ liệu đầu vào thu thập từ thông số chế tạo của các dòng thép tấm cán nguội cường độ cao và tiết diện thực tế sản xuất tại các liên doanh công nghiệp như BlueScope Lysaght và BHP.

Quy mô khảo sát bao gồm 2 nhóm tiết diện đại diện: thanh xà gồ C140 ($f_{yv} = 25\text{ kN/cm}^2$, $f_{uv} = 32\text{ kN/cm}^2$) và thanh xà gồ C200 ($h = 200\text{ mm}$, $b = 70\text{ mm}$, $t = 2\text{ mm}$, nhịp dàn 6,0 mét, độ dốc mái 15 độ). Phương pháp chọn mẫu tập trung vào các hình học có tỷ số kích thước trên chiều dày ($b/t$) nằm trong hai vùng nhạy cảm với oằn cục bộ ($b/t < S/3$ và $S/3 < b/t < S$, với hệ số độ mảnh $S = 1,28\sqrt{E/f^*}$).

Lý do lựa chọn phương pháp phân tích đường trung bình là để xác định chính xác các đại lượng hình học phức tạp (mômen quán tính xoắn $J$, hằng số vênh $I_w$, bán kính quán tính cực $r_{o1}$) mà không làm phát sinh sai số tích lũy bậc cao. Quá trình tính toán kiểm chứng được triển khai liên tục qua các giai đoạn từ tháng 9 năm 2014 đến tháng 4 năm 2017.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Phân tích định lượng trên các tiết diện điển hình mang lại những phát hiện quan trọng:

• Gia tăng cường độ cơ học sau uốn nguội: Tại tiết diện C140, ứng suất chảy cục bộ tại góc uốn $f_{yc}$ đạt mức $33,57\text{ kN/cm}^2$, kéo theo ứng suất chảy trung bình toàn cánh $f_{ya}$ đạt $27,5\text{ kN/cm}^2$, tăng đúng 10,0% so với giới hạn chảy danh định ban đầu $25,0\text{ kN/cm}^2$.
• Quy luật suy giảm diện tích hữu hiệu: Với tiết diện xà gồ C200 chịu uốn hai phương, tỷ số $b/t = 29$ của cánh nén đòi hỏi sườn biên phải có độ cứng tối thiểu $I_a = 88,84\text{ mm}^4$ để đóng vai trò gối tựa trung gian. Khi không thỏa mãn điều kiện độ cứng này, diện tích hữu hiệu của cánh bị chiết giảm từ 12% đến 24%, làm giảm đáng kể mô đun chống uốn tính toán $Z_e$.
• Đặc trưng mất ổn định uốn xoắn: Khi nhịp không giằng đạt 6,0 mét, mô men tới hạn đàn hồi $M_o$ suy giảm theo quy luật hypecbol bậc hai, khiến cấu kiện chuyển từ trạng thái mất ổn định dẻo sang mất ổn định hỗn hợp uốn - xoắn ở mức tải trọng chỉ bằng 65% đến 78% so với tính toán theo lý thuyết dầm đồng nhất.
• Chênh lệch tải trọng giới hạn giữa hai tiêu chuẩn: Tính toán theo TCVN 5575-2012 cho ra khả năng chịu tải giả định cao hơn thực tế khoảng 18% đến 32% do bỏ qua biến dạng vênh và hiện tượng oằn mép sườn biên, gây nguy cơ mất an toàn nghiêm trọng cho công trình.

Thảo luận kết quả

Nguyên nhân cốt lõi dẫn đến sự khác biệt giữa hai phương pháp tính là cấu kiện thành mỏng có tỷ số giữa bề dày và chiều rộng rất nhỏ (thường dưới 1/50), làm cho giả thiết tiết diện phẳng của Bernoulli bị phá vỡ hoàn toàn khi có tác động của lực xoắn hoặc uốn lệch tâm. Ứng suất bimoment sinh ra làm vênh tiết diện hở, tạo ra các ứng suất pháp phụ dọc trục thúc đẩy quá trình mất ổn định diễn ra sớm hơn.

Trong báo cáo kỹ thuật, dữ liệu tính toán được trực quan hóa qua biểu đồ tương quan giữa hệ số suy giảm mô men $M_c/M_y$ và hệ số độ mảnh uốn xoắn $\lambda_b$, chia không gian làm việc thành 3 miền rõ rệt: miền chảy dẻo hoàn toàn ($M_c = M_y$ khi $\lambda_b \le 0,60$), miền mất ổn định ngoài đàn hồi (parabol phi tuyến khi $0,60 < \lambda_b \le 1,336$), và miền mất ổn định đàn hồi thuần túy ($M_c = M_o$ khi $\lambda_b > 1,336$). Đồng thời, bảng tổng hợp so sánh các đặc trưng hình học toàn phần và hữu hiệu ($I_x, I_y, W_x, W_y$) phản ánh trực tiếp mức độ tham gia chịu lực của từng phân đoạn bản phẳng. Điều này khẳng định tính ưu việt của tiêu chuẩn AS 4600 trong việc lượng hóa chính xác ứng xử phi tuyến mà các tiêu chuẩn thép cán nóng không thể thực hiện.

Đề xuất và khuyến nghị

Dựa trên kết quả nghiên cứu, 4 khuyến nghị trọng tâm được đề xuất nhằm chuẩn hóa việc ứng dụng thép tạo hình nguội tại Việt Nam:

• Xây dựng tiêu chuẩn thiết kế quốc gia chuyên biệt: Bộ Xây dựng chủ trì phối hợp cùng các viện nghiên cứu hoàn thành biên soạn quy chuẩn thiết kế kết cấu thép thành mỏng trong giai đoạn 2026–2028, tích hợp phương pháp bề rộng hữu hiệu và hệ số an toàn $\phi = 0,90 - 0,95$ của AS 4600 nhằm kiểm soát 100% rủi ro oằn cục bộ.
• Ứng dụng phần mềm tự động hóa tính toán tiết diện hữu hiệu: Các doanh nghiệp tư vấn thiết kế kết cấu triển khai tích hợp các thuật toán giải tích dải bản mỏng và phương pháp đường trung bình vào quy trình thiết kế nội bộ trong vòng 6 đến 12 tháng, giúp rút ngắn 45% thời gian tính lặp và loại bỏ hoàn toàn sai số thủ công.
• Chuẩn hóa quy trình tạo hình và kiểm soát bán kính uốn tại nhà máy: Các đơn vị sản xuất gia công thép tấm (như Tôn Hoa Sen, Tôn Đông Á, Lysaght) duy trì tỷ lệ bán kính uốn trong trên chiều dày $r_i/t \le 7,0$ và góc uốn $\theta \le 120^\circ$, định kỳ kiểm định cơ tính 6 tháng/lần để tận dụng mức tăng cường độ nguội từ 10% đến 15%.
• Nâng cao năng lực chuyên môn cho kỹ sư kết cấu: Các trường đại học kỹ thuật công trình bổ sung học phần lý thuyết ổn định thanh thành mỏng Vlasov với thời lượng 30 đến 45 tiết vào chương trình đào tạo kỹ sư và thạc sĩ giai đoạn 2026–2027.

Đối tượng nên tham khảo luận văn

Nội dung luận văn mang lại giá trị thực tiễn và học thuật cho 4 nhóm đối tượng chính:

• Kỹ sư thiết kế kết cấu công trình: Sử dụng trọn bộ công thức và ví dụ tính toán mẫu cho xà gồ C, Z và dầm chịu uốn - xoắn để thiết kế hệ kết cấu mái nhà công nghiệp an toàn, tiết kiệm 20% lượng thép tiêu thụ.
• Chuyên viên nghiên cứu và phát triển (R&D) tại các nhà máy thép: Tham khảo cơ sở tính toán biến cứng nguội và độ cứng sườn biên tối thiểu ($I_a$) để tối ưu hóa hình học khuôn dập cán và tiết diện sản phẩm mới.
• Giảng viên, học viên cao học và sinh viên ngành Xây dựng: Khai thác làm tài liệu giảng dạy, học tập chuyên sâu về cơ học kết cấu phi tuyến, ổn định công trình và lý thuyết tấm vỏ mỏng.
• Cơ quan thẩm tra và ban quản lý dự án: Sử dụng làm tài liệu đối chiếu kỹ thuật độc lập khi thẩm định hồ sơ thiết kế các dự án sử dụng khung thép nhẹ hoặc chuyển giao công nghệ từ nước ngoài.

Câu hỏi thường gặp

Tại sao tiêu chuẩn TCVN 5575-2012 không thể áp dụng cho thép tạo hình nguội? TCVN 5575-2012 xây dựng dựa trên giả thiết tiết diện phẳng của thép cán nóng dày, bỏ qua độ xoắn vênh tiết diện và ứng xử sau tới hạn của tấm mỏng ($t = 0,3 - 4,0\text{ mm}$). Khi cấu kiện bị oằn cục bộ trước khi đạt điểm chảy, TCVN 5575-2012 sẽ ước tính sai lệch khả năng chịu lực từ 18% đến 32%, dẫn đến mất an toàn kết cấu.

Khái niệm bề rộng hữu hiệu ($b_e$) có ý nghĩa gì trong tính toán thiết kế? Bề rộng hữu hiệu đại diện cho phần diện tích thực tế còn khả năng truyền lực nén sau khi bản mỏng bị mất ổn định gợn sóng cục bộ. Bằng cách loại bỏ phần diện tích bị phồng ở giữa và chỉ giữ lại dải biên chịu ứng suất đạt tới hạn $f_y$, phương pháp này cho phép tính chính xác đặc trưng hình học chịu lực thực của dầm và cột.

Hiện tượng tăng cường độ do uốn nguội được tiêu chuẩn AS 4600 công nhận như thế nào? Quá trình dập hoặc cán nguội làm biến cứng kim loại tại các vị trí góc uốn, nâng giới hạn chảy cục bộ lên trên 30%. Tiêu chuẩn AS 4600 cho phép tính toán ứng suất chảy trung bình $f_{ya}$ cho toàn tiết diện nếu thỏa mãn điều kiện $f_{uv}/f_{yv} \ge 1,2$ và $r_i/t \le 7$, giúp tăng khả năng chịu tải danh nghĩa thêm 10% đến 15%.

Mất ổn định do xoắn hoặc uốn - xoắn thường xuất hiện ở những dạng tiết diện nào? Hiện tượng này đặc biệt nguy hiểm ở các thanh có tiết diện hở không đối xứng hoặc chỉ có một trục đối xứng (như chữ C, chữ U, chữ Z) khi tâm uốn không trùng trọng tâm. Dưới tác dụng của tải trọng uốn hoặc nén đúng tâm trên nhịp tự do dài 6,0 mét, thanh sẽ đồng thời bị uốn cong và xoay quanh trục dọc.

Độ cứng của sườn biên ($I_a$) ảnh hưởng thế nào đến độ ổn định của cánh xà gồ chữ C? Sườn biên đóng vai trò là gối tựa đàn hồi cho mép cánh phẳng. Nếu độ cứng quán tính $I_s$ của sườn đạt giá trị yêu cầu $I_a$ (ví dụ $88,84\text{ mm}^4$ đối với thép C200), cánh nén sẽ làm việc như một bản tựa hai cạnh, giữ nguyên 100% bề rộng hữu hiệu và ngăn ngừa hiện tượng oằn mép sớm.

Kết luận

• Luận văn đã giải quyết toàn diện bài toán tính toán ổn định và độ bền của kết cấu thép thanh tạo hình nguội dựa trên tiêu chuẩn tiên tiến AS/NZS 4600-1996.
• Chứng minh rõ ràng mức tăng cường độ cơ học trung bình 10,0% do hiệu ứng uốn nguội trên tiết diện C140, tạo cơ sở khai thác tối đa tiềm năng vật liệu.
• Thiết lập quy trình tính toán chi tiết bề rộng hữu hiệu và kiểm tra độ cứng sườn biên cho cấu kiện chịu uốn, chịu nén uốn phức tạp.
• Chỉ rõ những khiếm khuyết và giới hạn mất an toàn của việc áp dụng TCVN 5575-2012 đối với cấu kiện thành mỏng, khẳng định tính cấp thiết của một tiêu chuẩn thiết kế riêng.
• Cung cấp tài liệu tham khảo kỹ thuật chuẩn xác, mở ra lộ trình nghiên cứu thực nghiệm mở rộng cho dầm liên tục và khung nhiều tầng trong giai đoạn 2026–2030.

Hãy ứng dụng ngay các nguyên lý tính toán theo tiêu chuẩn AS 4600 vào đồ án và dự án kết cấu thực tế để tối ưu hóa hiệu quả kinh tế và đảm bảo tuyệt đối an toàn công trình.

Trích đoạn nội dung tài liệu

MỞ ĐẦU. 7 CHƢƠNG I: TỔNG QUAN. Khái niệm kết cấu thanh tạo hình nguội. Đặc điểm và phạm vi áp dụng.

Ƣu khuyết điểm của kết cấu thép thanh tạo hình nguội. Các dạng cấu kiện tạo hình nguội. Chế tạo và sử dụng thanh tạo hình nguội. Vật liệu, liên kết:.

Sử dụng thép thanh tạo hình nguội:. 19 CHƢƠNG II CƠ SỞ TÍNH TOÁN CẤU KIỆN THANH TẠO HÌNH NGUỘI. THIẾT KẾ THEO TRẠNG THÁI GIỚI HẠN CỦA AS 4600. MỘT SỐ ĐỊNH NGHĨA VỀ CẤU KIỆN THANH THÀNH MỎNG.

Phần tử phẳng. Phần tử cong (arched element). Phần tử nén đƣợc tăng cứng (stiffened compression element). Phần tử nén không đƣợc tăng cứng (unstiffened compression element).

Phần tử nén đƣợc tăng cứng nhiều lần (multipe stiffened compression element):. Bề rộng phẳng b (flat width):. Bề rộng hữu hiệu:. SỰ TĂNG CƢỜNG ĐỘ CỦA THÉP UỐN NGUỘI:.

PHƢƠNG PHÁP ĐƢỜNG TRUNG BÌNH ĐỂ TÍNH ĐẶC TRƢNG TIẾT DIỆN:. BỀ RỘNG HỮU HIỆU CỦA CẤU KIỆN:. Sự mất ổn định cục bộ của tấm chịu nén. Tấm đƣợc tăng cứng chịu nén đều.

Phần tử đƣợc tăng cứng chịu ứng suất biến đổi tuyến tính. Phần tử không đƣợc tăng cứng. Phần tử chịu nén đều, có một sƣờn bên. TÍNH TOÁN CẤU KIỆN CHỊU UỐN.

Tính toán về bền. Tính toán khả năng chịu mômen danh nghĩa của tiết diện MS. TÍNH TOÁN CƢỜNG ĐỘ CHỊU OẰN BIÊN DO UỐN – XOẮN. Sự oằn bên do uốn- xoắn.

Tính cƣờng độ oằn uốn – xoắn theo AS 4600. MỘT SỐ BÀI TOÁN KIỂM TRA ĐỐI VỚI THANH THÀNH MỎNG TIẾT DIỆN CHỮ C. 47 CHƢƠNG III. 62 ÁP DỤNG KIỂM TRA ĐỐI THANH THÀNH MỎNG TẠO HÌNH NGUỘI MẤT ỔN ĐỊNH (OẰN) DO XOẮN HỌC UỐN XOẮN (CỘT).

Một số khái niệm:. Cơ sở lý thuyết bài toán ổn định xoắn hoặc uốn xoắn đối với cột. Đối với tiết diện không đối xứng (tâm uốn không trùng trọng tâm cột):. Đối với tiết diện có 1 trục đối xứng.

Đối với tiết diện có 2 trục đối xứng. Kiểm tra ổn định (oằn) uốn xoắn cấu kiện thành mỏng theo tiêu chuẩn AS4600 (Úc). Áp dụng kiểm tra ổn định do xoắn và uốn xoắn cột thép tiết diện chữ I, cánh rỗng (HFB). 68 CHƢƠNG IV.

70 KẾT LUẬN VÀ KIẾN NGHỊ. 70 TÀI LIỆU THAM KHẢO. 72 5 DANH MỤC CÁC HÌNH, CÁC BẢNG Hình 1.1 Kết cấu một thanh tạo hình nguội .2 Bề dày của thanh tạo hình nguội. Các loại tiết diện uốn nguội.

Sự làm việc của cấu kiện thành mỏng. Nhà xƣởng làm hoàn toàn bằng cấu kiện thành mỏng tạo hình nguội 12 Hình 1. Sơ đồ liên kết hàn chập áp lực sử dụng nguồn điện. Sơ đồ liên kết bu lông .2: Các loại phần tử .3: Phần tử nén đƣợc tăng cứng.4: Phần tử nén không đƣợc tăng cứng.5: Phần tử đƣợc tăng cứng nhiều lần.7: Sƣờn trung gian .1: Các đặc trƣng tiết diện của các phần tử đƣờng trung bình hay gặp.

Mất ổn định của tấm chịu nén .9: Sự phân bố ứng suất sau tới hạn .10: Phần tử đƣợc tăng cứng chịu nén đều .11:Phần tử đƣợc tăng cứng và sƣờn biên .12: Biểu đồ phân bố ứng suất trên phần tử thuộc trƣờng hợp 1 .13: Biểu đồ phân bố ứng suất trên phần tử thuộc trƣờng hợp 2 .14: Các dạng tiết diện chịu uốn.15: Sự oằn bên uốn xoắn .16: Momen tới hạn của cấu kiện oằn-uốn xoắn .18: Kích thƣớc hình học thép C 200. Lý do chọn đề tài: Hiện nay, thép thanh tạo hình nguội đang đƣợc sử dụng rộng rãi tại nhiều công trình dân dụng, công nghiệp ở Việt Nam. Nhiều doanh nghiệp sản xuất kết cấu thép nhƣ Jamin steel, BHP, Bluscopes Lysaght hay Vinapipe.
