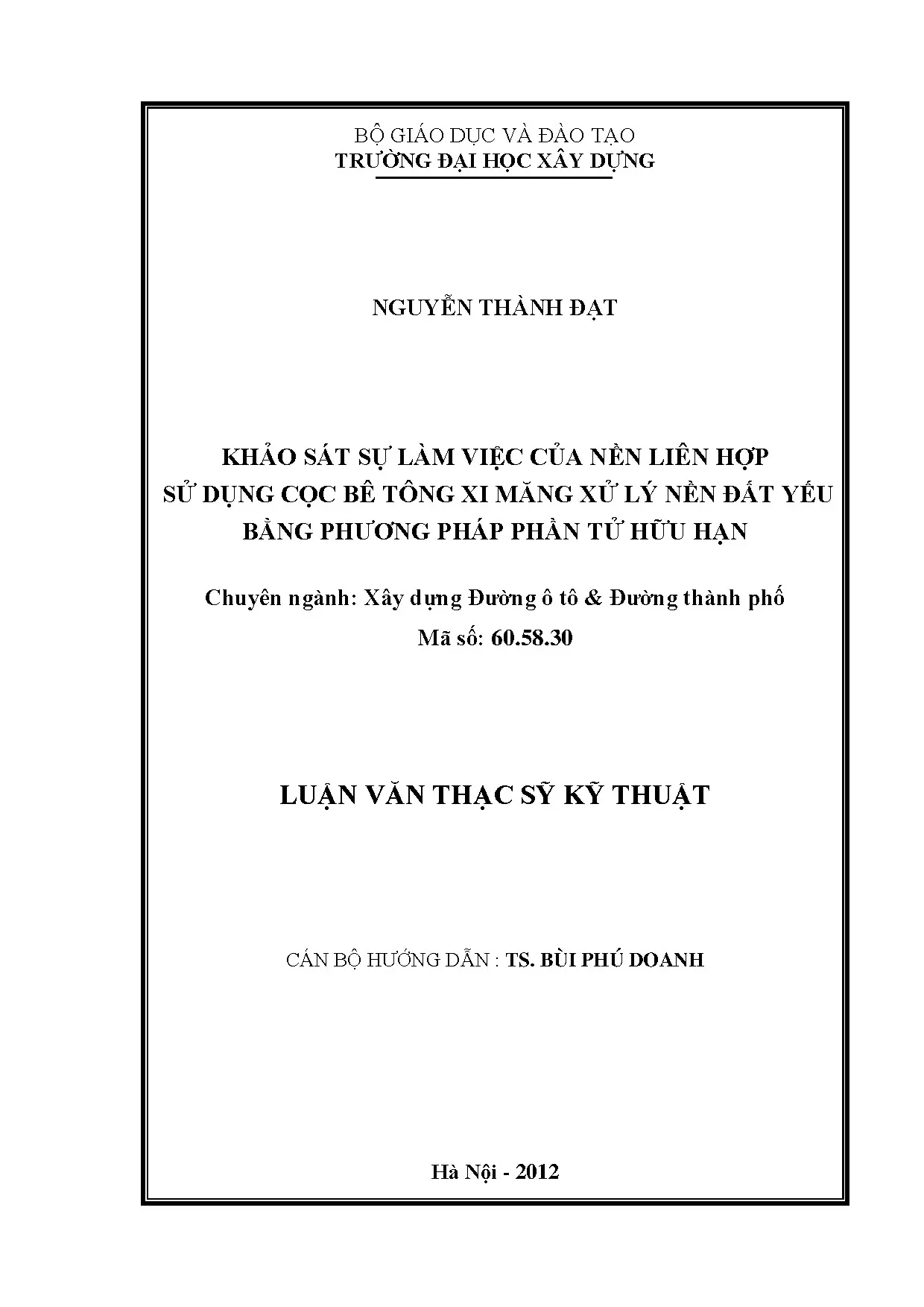

Khảo Sát Sự Làm Việc Của Nền Liên Hợp Sử Dụng Cọc Bê Tông Xi Măng

Tài liệu nghiên cứu Khảo sát sự làm việc của nền liên hợp sử dụng cọc bê tông xi măng xử lý nền đất yếu bằng phương, tổng hợp lý thuyết và thực hành, cung cấp kiến thức chuyên sâu

• Tác giả: Nguyễn Thành Đạt
• Người hướng dẫn: TS. Bùi Phú Doanh
• Trường học: Đại học Xây dựng
• Chuyên ngành: Xây dựng Đường ô tô & Đường thành phố
• Đề tài: Khảo Sát Sự Làm Việc Của Nền Liên Hợp Sử Dụng Cọc Bê Tông Xi Măng
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2012
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CẢM ƠN
• MỤC LỤC
• 1. CHƯƠNG 1: TỔNG QUAN VỀ NỀN LIÊN HỢP
• 1.1. Sự phát triển nền liên hợp sử dụng cọc bê tông xi măng
• 1.2. Sự làm việc của nền liên hợp sử dụng cọc bê tông xi măng
• 1.2.1. Nguyên lý hình thành nền liên hợp
• 1.2.2. Sự làm việc của cọc (mũ cọc)
• 1.2.3. Sự làm việc của lớp đệm đầu cọc
• 1.2.4. Sự làm việc của nền liên hợp
• 1.3. Ảnh hưởng của lớp đệm đầu cọc trong nền liên hợp sử dụng cọc bê tông xi măng
• 1.4. Kết luận chương 1
• 2. CHƯƠNG 2: PHƯƠNG PHÁP LUẬN VÀ CÁC PHƯƠNG PHÁP TÍNH TOÁN NỀN LIÊN HỢP SỬ DỤNG CỌC BÊ TÔNG XI MĂNG
• 2.1. Nguyên lý hình thành nền liên hợp sử dụng cọc bê tông xi măng
• 2.2. Các phương pháp lý thuyết tính toán nền liên hợp sử dụng cọc bê tông xi măng
• 2.2.1. Hiệu ứng vòm và cơ chế hình thành
• 2.2.2. Phương pháp tính toán hiệu ứng vòm theo Terzaghi
• 2.2.3. Phương pháp tính toán hiệu ứng vòm theo Nordic của các nước Bắc Âu
• 2.2.4. Phương pháp tính toán hiệu ứng vòm theo tiêu chuẩn Anh BS8006:1995
• 2.2.5. Phương pháp tính toán hiệu ứng vòm theo tiêu chuẩn Đức cũ
• 2.2.6. Phương pháp tính toán hiệu ứng vòm theo tiêu chuẩn EBGEO 2004
• 2.2.7. Sức chịu tải của cọc bê tông xi măng trong nền liên hợp
• 2.3. Tính toán độ lún nền liên hợp sử dụng cọc bê tông xi măng
• 2.4. Kết luận chương 2
• 3. CHƯƠNG 3: KHẢO SÁT SỰ LÀM VIỆC CỦA NỀN LIÊN HỢP SỬ DỤNG CỌC BÊ TÔNG XI MĂNG XỬ LÝ NỀN ĐẤT YẾU BẰNG PHƯƠNG PHÁP PHẦN TỬ HỮU HẠN
• 3.1. Giới thiệu phần mềm phần tử hữu hạn Abaqus
• 3.1.1. Giới thiệu phần mềm phần tử hữu hạn Abaqus
• 3.1.2. Các bước mô hình hóa một bài toán trong chương trình Abaqus
• 3.2. Sử dụng phần mềm phần tử hữu hạn Abaqus khảo sát bài toán nền liên hợp sử dụng cọc bê tông xi măng
• 3.2.1. Số liệu vật liệu đầu vào
• 3.2.2. Mô hình hóa bài toán bằng phần mềm Abaqus
• 3.2.3. Khảo sát các bài toán bằng phần mềm ABAQUS
• 3.3. Kết luận chương 3
• 4. CHƯƠNG 4: KẾT LUẬN VÀ KIẾN NGHỊ
• 4.1. Hạn chế của luận văn
• 4.2. Hướng phát triển của luận văn
• TÀI LIỆU THAM KHẢO
• PHẦN PHỤ LỤC

Tóm tắt

I. Tổng Quan Nền Liên Hợp Cọc Bê Tông Xi Măng Khái Niệm Ưu Điểm

Nền liên hợp cọc bê tông xi măng là một giải pháp gia cố nền đất yếu hiệu quả, kết hợp ưu điểm của cọc và nền đất xung quanh. Thay vì chỉ dựa vào cọc chịu tải, nền liên hợp khai thác khả năng chịu lực của cả cọc và đất, tạo thành một hệ thống ổn định hơn. Điều này giúp giảm lún, tăng cường sức chịu tải và rút ngắn thời gian thi công so với các phương pháp truyền thống. Giải pháp này đặc biệt phù hợp với các công trình giao thông như đường cao tốc, cầu đường, nơi nền đất yếu là một thách thức lớn. Việc sử dụng cọc bê tông xi măng cho phép xử lý nền đất yếu ở độ sâu lớn (25-50m), đáp ứng yêu cầu kỹ thuật khắt khe của các dự án trọng điểm. Nền liên hợp được ứng dụng rộng rãi trên thế giới, và đang dần khẳng định vai trò quan trọng tại Việt Nam, đặc biệt trong bối cảnh hạ tầng giao thông ngày càng phát triển. Việc nghiên cứu sâu rộng về nền liên hợp là cần thiết để tối ưu hóa thiết kế và thi công, đảm bảo an toàn và hiệu quả kinh tế cho các công trình.

1.1. Lịch Sử Phát Triển Ứng Dụng Nền Liên Hợp Toàn Cầu

Nền liên hợp không phải là một khái niệm mới. Trên thế giới, nhiều quốc gia đã ứng dụng thành công giải pháp này trong xây dựng cơ sở hạ tầng. Các tiêu chuẩn thiết kế như BS8006:1995 (Anh) và EBGEO 2004 (Đức) đã được xây dựng để hướng dẫn việc thiết kế và thi công nền liên hợp. Các dự án đường sắt ở Hà Lan, đường cao tốc Hamburg - Berlin (Đức), và đường sắt cao tốc Bắc Kinh - Thiên Tân (Trung Quốc) là những ví dụ điển hình về ứng dụng thành công của nền liên hợp sử dụng cọc bê tông. Những kinh nghiệm này cung cấp bài học quý giá cho Việt Nam trong việc áp dụng và phát triển công nghệ này. Cần nghiên cứu kỹ lưỡng các tiêu chuẩn và kinh nghiệm quốc tế để đảm bảo thiết kế phù hợp với điều kiện địa chất và yêu cầu kỹ thuật của từng dự án cụ thể.

1.2. Ưu Điểm Vượt Trội So Với Các Phương Pháp Gia Cố Nền Đất

So với các phương pháp gia cố nền đất truyền thống như đào thay đất, cọc cát, hay bấc thấm, nền liên hợp có nhiều ưu điểm vượt trội. Nền liên hợp có thể xử lý nền đất yếu ở độ sâu lớn hơn, giảm thiểu lún dư, tăng cường sức chịu tải, và rút ngắn thời gian thi công. Đặc biệt, nền liên hợp cho phép huy động sức chịu tải của đất yếu xung quanh cọc, giúp giảm chi phí xây dựng. Phương pháp thoát nước thẳng đứng kết hợp gia tải tuy chi phí thấp nhưng thời gian thi công kéo dài. Nền liên hợp mang lại giải pháp tổng thể và hiệu quả hơn, đặc biệt trong các dự án đòi hỏi tiến độ nhanh và chất lượng cao.

II. Nguyên Lý Cơ Chế Làm Việc Của Nền Liên Hợp Cọc Bê Tông

Nền liên hợp sử dụng cọc bê tông xi măng hoạt động dựa trên sự kết hợp của nhiều yếu tố. Cọc chịu tải trọng từ công trình, đồng thời tạo ra hiệu ứng vòm trong đất xung quanh. Lớp đệm đầu cọc đóng vai trò quan trọng trong việc phân phối tải trọng đều lên cọc và đất. Đất giữa các cọc cũng tham gia chịu lực, nhờ đó giảm tải cho cọc và tăng cường ổn định tổng thể. Cơ chế hình thành hiệu ứng vòm là yếu tố then chốt. Khi tải trọng đắp tăng lên, đất giữa các cọc lún xuống, tạo ra một vòm đất tự nhiên. Vòm này có tác dụng truyền tải trọng lên cọc, giảm ứng suất lên nền đất yếu. Thiết kế lớp đệm đầu cọc cần được tính toán kỹ lưỡng để đảm bảo phân phối tải trọng tối ưu và ngăn ngừa phá hoại cục bộ.

2.1. Phân Tích Chi Tiết Hiệu Ứng Vòm Trong Nền Liên Hợp

Hiệu ứng vòm là một hiện tượng quan trọng trong nền liên hợp. Khi đất đắp tạo tải trọng lên nền, đất giữa các cọc có xu hướng lún nhiều hơn so với cọc. Sự khác biệt về độ lún này tạo ra một vùng ứng suất nén trong đất, hình thành một vòm đất tự nhiên. Vòm đất này có tác dụng truyền phần lớn tải trọng lên cọc, làm giảm ứng suất lên nền đất yếu. Hiệu ứng vòm phụ thuộc vào nhiều yếu tố, bao gồm khoảng cách giữa các cọc, độ cứng của cọc, và tính chất cơ lý của đất. Việc hiểu rõ và tính toán chính xác hiệu ứng vòm là rất quan trọng trong thiết kế nền liên hợp.

2.2. Vai Trò Của Lớp Đệm Đầu Cọc Phân Phối Tải Giảm Ứng Suất

Lớp đệm đầu cọc đóng vai trò quan trọng trong việc phân phối tải trọng từ công trình lên cọc và đất xung quanh. Lớp đệm này thường được làm từ vật liệu có độ cứng trung bình, chẳng hạn như đá dăm hoặc cát. Nhiệm vụ của lớp đệm là giảm ứng suất cục bộ tại đầu cọc và phân phối tải trọng đều hơn lên đất. Độ dày và độ cứng của lớp đệm cần được thiết kế phù hợp để đảm bảo hiệu quả phân phối tải trọng và ngăn ngừa phá hoại cục bộ. Lớp đệm cũng giúp giảm thiểu tác động của sự lún không đều giữa cọc và đất, đảm bảo ổn định cho công trình.

2.3. Sự Làm Việc Đồng Thời Của Cọc Nền Đất Tối Ưu Sức Chịu Tải

Điểm khác biệt lớn nhất của nền liên hợp so với các phương pháp gia cố nền đất truyền thống là sự tham gia đồng thời của cọc và nền đất vào quá trình chịu tải. Thay vì chỉ dựa vào cọc để chịu toàn bộ tải trọng, nền liên hợp khai thác khả năng chịu lực của cả cọc và đất. Sự kết hợp này giúp tối ưu hóa sức chịu tải của hệ thống và giảm thiểu chi phí xây dựng. Việc phân tích và thiết kế nền liên hợp cần xem xét đến tương tác giữa cọc và đất, cũng như ảnh hưởng của hiệu ứng vòm. Cần có các phương pháp tính toán và mô phỏng phù hợp để đánh giá chính xác khả năng chịu tải của nền liên hợp.

III. Các Phương Pháp Tính Toán Nền Liên Hợp Cọc Bê Tông Lý Thuyết Tiêu Chuẩn

Có nhiều phương pháp tính toán nền liên hợp sử dụng cọc bê tông xi măng. Các phương pháp này dựa trên lý thuyết cơ học đất và kinh nghiệm thực tế. Một số phương pháp phổ biến bao gồm phương pháp Terzaghi, phương pháp Nordic, phương pháp BS8006:1995 (Anh), và phương pháp EBGEO 2004 (Đức). Mỗi phương pháp có những ưu điểm và hạn chế riêng, phù hợp với các điều kiện địa chất và tải trọng khác nhau. Việc lựa chọn phương pháp tính toán phù hợp là rất quan trọng để đảm bảo tính chính xác và an toàn của thiết kế. Ngoài ra, cần xem xét đến các tiêu chuẩn thiết kế hiện hành và kinh nghiệm thực tế để đưa ra giải pháp tối ưu.

3.1. Phương Pháp Terzaghi Nordic Tính Toán Hiệu Ứng Vòm Cổ Điển

Phương pháp Terzaghi và phương pháp Nordic là những phương pháp cổ điển để tính toán hiệu ứng vòm trong nền liên hợp. Phương pháp Terzaghi dựa trên giả thiết về sự hình thành của một vòm đất hình parabol giữa các cọc. Phương pháp Nordic, được phát triển ở các nước Bắc Âu, cũng dựa trên nguyên lý tương tự, nhưng có một số điều chỉnh để phù hợp với điều kiện địa chất đặc trưng của khu vực này. Các phương pháp này đơn giản và dễ sử dụng, nhưng có một số hạn chế, chẳng hạn như bỏ qua ảnh hưởng của độ cứng của cọc và tính chất cơ lý của đất. Tuy nhiên, chúng vẫn là những công cụ hữu ích để ước tính sơ bộ hiệu ứng vòm.

3.2. Tiêu Chuẩn BS8006 1995 Anh EBGEO 2004 Đức Hướng Dẫn Thiết Kế Chi Tiết

Tiêu chuẩn BS8006:1995 (Anh) và EBGEO 2004 (Đức) cung cấp hướng dẫn chi tiết về thiết kế nền liên hợp sử dụng cọc bê tông. Các tiêu chuẩn này bao gồm các phương pháp tính toán, các yêu cầu về vật liệu, và các khuyến nghị về thi công. BS8006:1995 tập trung vào việc tính toán tải trọng lên cọc và đất, cũng như kiểm tra ổn định tổng thể của nền. EBGEO 2004 cung cấp hướng dẫn chi tiết hơn về việc thiết kế lớp đệm đầu cọc và đánh giá độ lún của nền. Các tiêu chuẩn này là những tài liệu tham khảo quan trọng cho các kỹ sư thiết kế nền liên hợp.

3.3. Tính Toán Sức Chịu Tải Của Cọc Bê Tông Độ Lún Nền Liên Hợp

Việc tính toán sức chịu tải của cọc bê tông và độ lún của nền liên hợp là rất quan trọng trong thiết kế. Sức chịu tải của cọc phụ thuộc vào nhiều yếu tố, bao gồm kích thước cọc, cường độ bê tông, và tính chất cơ lý của đất xung quanh. Độ lún của nền liên hợp phụ thuộc vào tải trọng, khoảng cách giữa các cọc, độ cứng của cọc, và tính chất cơ lý của đất. Các phương pháp tính toán sức chịu tải của cọc và độ lún của nền cần được lựa chọn phù hợp với điều kiện địa chất và tải trọng cụ thể. Cần sử dụng các phần mềm mô phỏng số để đánh giá chính xác hơn các yếu tố ảnh hưởng đến sức chịu tải và độ lún.

IV. Ứng Dụng Phần Mềm Abaqus Khảo Sát Nền Liên Hợp Cọc Bê Tông

Phần mềm phần tử hữu hạn (PTHH) Abaqus là một công cụ mạnh mẽ để phân tích và thiết kế nền liên hợp. Abaqus cho phép mô phỏng chính xác tương tác giữa cọc, đất, và lớp đệm đầu cọc. Sử dụng Abaqus, các kỹ sư có thể đánh giá ảnh hưởng của các yếu tố như khoảng cách giữa các cọc, độ phủ mũ cọc, và cường độ lớp đệm đến hiệu suất của nền liên hợp. Các kết quả mô phỏng từ Abaqus có thể được sử dụng để tối ưu hóa thiết kế và đảm bảo an toàn cho công trình. Việc sử dụng Abaqus giúp tiết kiệm chi phí và thời gian so với các phương pháp thử nghiệm truyền thống.

4.1. Giới Thiệu Phần Mềm Abaqus Quy Trình Mô Hình Hóa PTHH

Abaqus là một phần mềm PTHH thương mại được sử dụng rộng rãi trong ngành xây dựng. Abaqus có khả năng mô phỏng nhiều loại bài toán khác nhau, bao gồm bài toán kết cấu, bài toán nhiệt, và bài toán động lực học. Quy trình mô hình hóa PTHH trong Abaqus bao gồm các bước: tạo hình học, gán vật liệu, chia lưới phần tử, đặt điều kiện biên, và giải bài toán. Việc lựa chọn loại phần tử phù hợp và chia lưới phần tử đủ mịn là rất quan trọng để đảm bảo tính chính xác của kết quả mô phỏng. Cần có kiến thức chuyên sâu về cơ học đất và PTHH để sử dụng Abaqus một cách hiệu quả.

4.2. Mô Hình Hóa Nền Liên Hợp Trong Abaqus Vật Liệu Điều Kiện Biên

Mô hình hóa nền liên hợp trong Abaqus đòi hỏi việc xác định chính xác các thông số vật liệu và điều kiện biên. Vật liệu cho cọc bê tông, đất nền, và lớp đệm đầu cọc cần được mô tả bằng các mô hình vật liệu phù hợp. Điều kiện biên cần được đặt để mô phỏng chính xác điều kiện thực tế của công trình. Chẳng hạn, cần gán điều kiện cố định cho đáy cọc và hai biên của mô hình. Tải trọng từ công trình cần được áp dụng một cách hợp lý lên bề mặt của nền đất. Cần kiểm tra kỹ lưỡng tính hợp lý của mô hình và các thông số đầu vào để đảm bảo tính chính xác của kết quả mô phỏng.

4.3. Khảo Sát Ảnh Hưởng Khoảng Cách Cọc Độ Phủ Mũ Cọc Bằng Abaqus

Sử dụng Abaqus, các kỹ sư có thể khảo sát ảnh hưởng của các yếu tố khác nhau đến hiệu suất của nền liên hợp. Chẳng hạn, có thể thay đổi khoảng cách giữa các cọc và độ phủ mũ cọc để đánh giá ảnh hưởng của chúng đến ứng suất trong đất, độ lún của nền, và sức chịu tải của cọc. Các kết quả mô phỏng từ Abaqus có thể được sử dụng để tối ưu hóa thiết kế và lựa chọn các thông số phù hợp. Cần thực hiện nhiều kịch bản mô phỏng khác nhau để đánh giá đầy đủ ảnh hưởng của các yếu tố khác nhau.

V. Nghiên Cứu Thực Tiễn Đề Xuất Giải Pháp Cho Việt Nam

Nghiên cứu sự làm việc của nền liên hợp sử dụng cọc bê tông, bằng phương pháp phần tử hữu hạn (PTHH), cho thấy tiềm năng lớn trong việc áp dụng giải pháp này tại Việt Nam. Các điều kiện địa chất yếu, phức tạp tại đồng bằng sông Hồng và đồng bằng sông Cửu Long đòi hỏi các giải pháp gia cố nền đất hiệu quả và tiết kiệm. Nền liên hợp đáp ứng được yêu cầu này, đồng thời có thể rút ngắn thời gian thi công so với các phương pháp truyền thống. Tuy nhiên, cần có các nghiên cứu thực nghiệm và ứng dụng thử nghiệm để đánh giá đầy đủ hiệu quả của nền liên hợp trong điều kiện Việt Nam. Việc xây dựng các tiêu chuẩn thiết kế riêng cũng là rất quan trọng để đảm bảo an toàn và hiệu quả kinh tế cho các công trình.

5.1. Phân Tích Điều Kiện Địa Chất Ứng Dụng Thực Tế Tại Việt Nam

Điều kiện địa chất tại Việt Nam, đặc biệt là tại các khu vực đồng bằng, thường rất phức tạp và có nhiều lớp đất yếu. Các lớp đất này có tính nén lún cao và sức chịu tải thấp, gây khó khăn cho việc xây dựng các công trình. Nền liên hợp là một giải pháp tiềm năng để gia cố các lớp đất yếu này. Tuy nhiên, cần phải nghiên cứu kỹ lưỡng điều kiện địa chất cụ thể của từng khu vực để thiết kế nền liên hợp phù hợp. Cần có các khảo sát địa chất chi tiết và các thí nghiệm trong phòng thí nghiệm để xác định các thông số cơ lý của đất.

5.2. Đề Xuất Các Giải Pháp Thiết Kế Tối Ưu Hóa Nền Liên Hợp

Để tối ưu hóa thiết kế nền liên hợp, cần xem xét đến nhiều yếu tố khác nhau, bao gồm khoảng cách giữa các cọc, độ phủ mũ cọc, độ cứng của lớp đệm đầu cọc, và tính chất cơ lý của đất. Các yếu tố này cần được lựa chọn sao cho đảm bảo sức chịu tải cao, độ lún thấp, và ổn định tổng thể cho công trình. Cần sử dụng các phần mềm mô phỏng số để đánh giá ảnh hưởng của các yếu tố khác nhau và lựa chọn các thông số phù hợp. Việc áp dụng các công nghệ thi công tiên tiến cũng là rất quan trọng để đảm bảo chất lượng của công trình.

Nội dung chính

Tổng quan nghiên cứu

Việt Nam có diện tích đất liền khoảng 327.480 km², trong đó đồng bằng chiếm hơn 20%, đồi chiếm 40% và núi chiếm hơn 40%. Các vùng đồng bằng như đồng bằng sông Hồng (15.000 km²) và đồng bằng sông Cửu Long (40.000 km²) có lớp đất yếu với chiều dày từ vài mét đến hơn 100m, gây khó khăn lớn trong xây dựng các công trình giao thông, đặc biệt là đường cao tốc. Theo quy hoạch phát triển mạng lưới đường cao tốc được phê duyệt năm 2008, tổng chiều dài các tuyến đường cao tốc là 5.753 km, trong đó đồng bằng sông Hồng chiếm 556 km và đồng bằng sông Cửu Long chiếm 1.468 km. Việc xử lý nền đất yếu tại các khu vực này là yêu cầu cấp thiết để đảm bảo tính bền vững và an toàn cho công trình.

Nền liên hợp sử dụng cọc bê tông xi măng là một giải pháp gia cường nền đất yếu được ứng dụng rộng rãi trên thế giới, đặc biệt trong các công trình đường cao tốc và đường sắt cao tốc. Giải pháp này tận dụng sự làm việc đồng thời của cọc bê tông xi măng và đất nền thông qua lớp đệm đầu cọc, hình thành hiệu ứng vòm phân bố lại tải trọng, giúp giảm độ lún và tăng độ ổn định nền đường. Mục tiêu nghiên cứu của luận văn là khảo sát sự làm việc của nền liên hợp sử dụng cọc bê tông xi măng xử lý nền đất yếu bằng phương pháp phần tử hữu hạn, từ đó đề xuất ứng dụng phù hợp trong điều kiện Việt Nam. Phạm vi nghiên cứu tập trung vào nền liên hợp sử dụng cọc bê tông xi măng, khảo sát ảnh hưởng của khoảng cách cọc, độ phủ mũ cọc và cường độ lớp đệm đầu cọc trong giai đoạn 2010-2012 tại các vùng đồng bằng đất yếu điển hình.

Nghiên cứu có ý nghĩa quan trọng trong việc phát triển các giải pháp xử lý nền đất yếu hiệu quả, rút ngắn thời gian thi công, giảm chi phí và nâng cao chất lượng công trình giao thông cấp cao tại Việt Nam.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình nghiên cứu nền liên hợp sử dụng cọc bê tông xi măng, bao gồm:

• Khái niệm nền liên hợp: Hệ thống nền đất yếu được gia cố bằng cọc bê tông xi măng có cường độ cao, kết hợp với lớp đệm đầu cọc và lưới địa kỹ thuật, tạo thành hệ nền liên hợp làm việc đồng thời giữa cọc và đất nền. Cọc chịu khoảng 90% tải trọng, đất nền chịu khoảng 10% còn lại, hình thành hiệu ứng vòm phân bố lại tải trọng.

• Hiệu ứng vòm (Arching effect): Là cơ chế truyền tải trọng từ nền đắp qua lớp đệm đầu cọc đến cọc và đất nền, tạo ra sự phân bố ứng suất không đều, làm giảm áp lực lên đất yếu và tăng khả năng chịu tải của nền liên hợp. Hiệu ứng này được mô tả qua các mô hình như Terzaghi, Nordic, BS8006:1995 (Anh), tiêu chuẩn Đức cũ và EBGEO 2004.

• Lý thuyết tính toán sức chịu tải cọc bê tông xi măng: Áp dụng tiêu chuẩn TCXD 205:1998 để tính sức chịu tải cực hạn của cọc đơn và nhóm cọc, dựa trên lực ma sát thân cọc, lực chịu tải mũi cọc và các hệ số an toàn. Khoảng cách bố trí cọc và độ phủ mũ cọc ảnh hưởng trực tiếp đến khả năng chịu tải và hiệu quả nền liên hợp.

Các khái niệm chính bao gồm: nền liên hợp, hiệu ứng vòm, lớp đệm đầu cọc, sức chịu tải cọc bê tông xi măng, mô hình phần tử hữu hạn.

Phương pháp nghiên cứu

• Nguồn dữ liệu: Thu thập số liệu địa chất, vật liệu đắp, đặc tính cơ lý của đất và cọc bê tông xi măng từ các công trình thực tế và tài liệu chuyên ngành. Số liệu vật liệu đầu vào được tổng hợp trong các bảng như bảng số liệu địa chất, ứng suất đầu cọc, độ lún nền đất.

• Phương pháp phân tích: Sử dụng phần mềm phần tử hữu hạn Abaqus để mô hình hóa và khảo sát sự làm việc của nền liên hợp. Mô hình bao gồm cọc bê tông xi măng, lớp đệm đầu cọc và đất nền yếu, được chia lưới phần tử chi tiết, gán điều kiện biên phù hợp. Phân tích biến thiên ứng suất, độ lún theo các biến số: khoảng cách cọc, độ phủ mũ cọc, môđun đàn hồi lớp đệm.

• Timeline nghiên cứu: Nghiên cứu được thực hiện trong giai đoạn 2010-2012, bao gồm thu thập tài liệu, xây dựng mô hình phần tử hữu hạn, phân tích kết quả và đề xuất ứng dụng.

Phương pháp phần tử hữu hạn cho phép mô phỏng chính xác sự tương tác giữa cọc, lớp đệm và đất nền, đánh giá hiệu quả của nền liên hợp trong điều kiện thực tế.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Ảnh hưởng khoảng cách giữa các cọc: Khi khoảng cách cọc tăng từ 2D đến 8D (D là đường kính cọc), ứng suất tại đầu cọc giảm dần, nhưng ứng suất đất giữa các cọc tăng lên. Khoảng cách cọc 3m được xác định là tối ưu để đảm bảo hiệu ứng vòm và sức chịu tải của nền liên hợp. Tỷ lệ diện tích cọc thay thế đạt khoảng 20-25% khi khoảng cách cọc là 3m, giúp giảm chi phí xử lý nền.

2. Tác động của độ phủ mũ cọc: Độ phủ mũ cọc (tỷ lệ diện tích lớp đệm đầu cọc so với diện tích đất nền) ảnh hưởng lớn đến phân bố ứng suất. Khi độ phủ mũ cọc tăng, ứng suất tại đầu cọc tăng lên, ứng suất đất giữa các cọc giảm, làm tăng hiệu quả phân bố tải trọng. Độ phủ mũ cọc khoảng 2 lần đường kính cọc được khuyến nghị để duy trì hiệu ứng vòm ổn định.

3. Ảnh hưởng môđun đàn hồi lớp đệm đầu cọc: Khi môđun đàn hồi lớp đệm tăng từ 100 MPa đến 400 MPa, ứng suất tại đầu cọc tăng khoảng 15-20%, độ lún nền đất giữa các cọc giảm đáng kể (giảm khoảng 30% sau 15 năm). Lớp đệm có môđun đàn hồi cao giúp tăng cường sự làm việc đồng bộ giữa cọc và đất nền, nâng cao độ ổn định nền liên hợp.

4. Độ lún nền đất sau thi công: Độ lún nền đất giữa hai cọc sau 15 năm dao động từ 10 mm đến 25 mm tùy thuộc vào khoảng cách cọc và đặc tính lớp đệm. Nền liên hợp sử dụng cọc bê tông xi măng giúp giảm độ lún nền đất so với nền không gia cố khoảng 40-50%, đảm bảo yêu cầu kỹ thuật cho đường cao tốc.

Thảo luận kết quả

Kết quả mô phỏng phần tử hữu hạn cho thấy hiệu ứng vòm là yếu tố quyết định sự làm việc hiệu quả của nền liên hợp. Khoảng cách cọc và độ phủ mũ cọc cần được thiết kế hợp lý để duy trì hiệu ứng vòm, tránh phá hủy lớp đệm đầu cọc và mất ổn định nền. Môđun đàn hồi lớp đệm đóng vai trò quan trọng trong việc phân bố tải trọng và giảm độ lún nền đất.

So sánh với các nghiên cứu quốc tế, kết quả phù hợp với tiêu chuẩn BS8006:1995 và các nghiên cứu tại các nước Bắc Âu, Đức. Tuy nhiên, điều kiện địa chất Việt Nam có đặc thù đất phù sa yếu, nên việc ứng dụng cần điều chỉnh phù hợp. Việc sử dụng phần mềm Abaqus giúp mô phỏng chi tiết hơn so với các phương pháp lý thuyết truyền thống, cung cấp cơ sở khoa học cho thiết kế nền liên hợp tại Việt Nam.

Dữ liệu có thể được trình bày qua các biểu đồ ứng suất đầu cọc, ứng suất đất giữa các cọc, biểu đồ độ lún nền đất theo thời gian và bảng tổng hợp các thông số vật liệu đầu vào, giúp minh họa rõ ràng ảnh hưởng của các yếu tố thiết kế.

Đề xuất và khuyến nghị

1. Thiết kế khoảng cách cọc hợp lý: Khuyến nghị khoảng cách cọc trong nền liên hợp sử dụng cọc bê tông xi măng nên duy trì khoảng 3m để đảm bảo hiệu ứng vòm ổn định, tối ưu hóa sức chịu tải và chi phí xử lý nền. Chủ thể thực hiện: các đơn vị thiết kế công trình giao thông, thời gian áp dụng: ngay trong các dự án mới.

2. Tăng cường độ phủ mũ cọc: Đề xuất sử dụng lớp đệm đầu cọc có độ phủ khoảng 2 lần đường kính cọc, kết hợp với lưới địa kỹ thuật gia cường để phân bố tải trọng hiệu quả, giảm độ lún nền đất. Chủ thể thực hiện: nhà thầu thi công và tư vấn giám sát, áp dụng trong giai đoạn thi công.

3. Sử dụng vật liệu lớp đệm có môđun đàn hồi cao: Ưu tiên sử dụng vật liệu cấp phối đá dăm hoặc vật liệu gia cường có môđun đàn hồi từ 300-400 MPa để tăng cường sự làm việc đồng bộ giữa cọc và đất nền, giảm độ lún nền đất sau thi công. Chủ thể thực hiện: nhà cung cấp vật liệu và nhà thầu thi công, áp dụng trong thiết kế và thi công.

4. Áp dụng phần mềm phần tử hữu hạn trong thiết kế: Khuyến khích sử dụng phần mềm Abaqus hoặc tương đương để mô phỏng và đánh giá sự làm việc của nền liên hợp, giúp tối ưu thiết kế và dự báo chính xác hiệu quả công trình. Chủ thể thực hiện: các viện nghiên cứu, đơn vị tư vấn thiết kế, áp dụng trong giai đoạn thiết kế kỹ thuật.

5. Đào tạo và nâng cao trình độ kỹ thuật thi công: Do công nghệ thi công nền liên hợp phức tạp, cần tổ chức các khóa đào tạo chuyên sâu cho kỹ sư, công nhân thi công để đảm bảo chất lượng và tiến độ công trình. Chủ thể thực hiện: các trường đại học, trung tâm đào tạo nghề, áp dụng liên tục.

Đối tượng nên tham khảo luận văn

1. Các kỹ sư thiết kế công trình giao thông: Nghiên cứu cung cấp cơ sở lý thuyết và phương pháp tính toán nền liên hợp, giúp thiết kế nền đường trên đất yếu hiệu quả, giảm chi phí và thời gian thi công.

2. Nhà thầu thi công và giám sát công trình: Tham khảo để hiểu rõ quy trình thi công, ảnh hưởng của các yếu tố kỹ thuật như khoảng cách cọc, lớp đệm đầu cọc, vật liệu sử dụng, từ đó kiểm soát chất lượng thi công tốt hơn.

3. Các nhà nghiên cứu và sinh viên ngành xây dựng cầu đường: Luận văn cung cấp kiến thức chuyên sâu về nền liên hợp, phương pháp phần tử hữu hạn trong khảo sát nền đất yếu, là tài liệu tham khảo quý giá cho nghiên cứu và học tập.

4. Cơ quan quản lý và hoạch định chính sách xây dựng: Tham khảo để đánh giá hiệu quả các giải pháp xử lý nền đất yếu, từ đó xây dựng tiêu chuẩn, quy chuẩn phù hợp với điều kiện Việt Nam, thúc đẩy phát triển hạ tầng giao thông bền vững.

Câu hỏi thường gặp

1. Nền liên hợp sử dụng cọc bê tông xi măng là gì?
   Nền liên hợp là hệ thống nền đất yếu được gia cố bằng cọc bê tông xi măng kết hợp với lớp đệm đầu cọc và lưới địa kỹ thuật, tạo hiệu ứng vòm phân bố lại tải trọng giữa cọc và đất nền, giúp tăng sức chịu tải và giảm độ lún.

2. Hiệu ứng vòm ảnh hưởng như thế nào đến nền liên hợp?
   Hiệu ứng vòm làm phân bố lại ứng suất trong nền đất, tập trung tải trọng lên đầu cọc và giảm áp lực lên đất yếu giữa các cọc, từ đó tăng độ ổn định và khả năng chịu tải của nền liên hợp.

3. Phương pháp phần tử hữu hạn được sử dụng như thế nào trong nghiên cứu?
   Phương pháp phần tử hữu hạn mô phỏng chi tiết sự tương tác giữa cọc, lớp đệm và đất nền, giúp khảo sát ảnh hưởng của các yếu tố thiết kế như khoảng cách cọc, độ phủ mũ cọc và môđun đàn hồi lớp đệm đến hiệu quả nền liên hợp.

4. Khoảng cách cọc tối ưu trong nền liên hợp là bao nhiêu?
   Nghiên cứu cho thấy khoảng cách cọc khoảng 3m là tối ưu, đảm bảo hiệu ứng vòm ổn định, sức chịu tải cao và chi phí hợp lý, phù hợp với điều kiện đất yếu tại Việt Nam.

5. Lớp đệm đầu cọc có vai trò gì trong nền liên hợp?
   Lớp đệm đầu cọc phân bố tải trọng từ nền đắp xuống cọc và đất giữa các cọc, tạo hiệu ứng vòm, tăng cường sự làm việc đồng bộ giữa cọc và đất nền, giảm độ lún và tăng độ ổn định nền đường.

Kết luận

• Nền liên hợp sử dụng cọc bê tông xi măng là giải pháp hiệu quả xử lý nền đất yếu, phù hợp với các công trình đường cao tốc tại Việt Nam.
• Hiệu ứng vòm là cơ chế chính giúp phân bố tải trọng hợp lý giữa cọc và đất nền, giảm độ lún và tăng độ ổn định.
• Khoảng cách cọc 3m, độ phủ mũ cọc khoảng 2 lần đường kính cọc và môđun đàn hồi lớp đệm cao là các yếu tố thiết kế quan trọng.
• Phương pháp phần tử hữu hạn Abaqus cung cấp công cụ mô phỏng chính xác, hỗ trợ thiết kế và đánh giá nền liên hợp.
• Đề xuất áp dụng giải pháp này trong các dự án đường cao tốc mới, đồng thời nâng cao trình độ kỹ thuật thi công và kiểm soát chất lượng.

Tiếp theo, cần triển khai nghiên cứu thực nghiệm và ứng dụng thực tế để hoàn thiện giải pháp, đồng thời đào tạo nguồn nhân lực chuyên môn cao. Các đơn vị thiết kế, thi công và quản lý công trình được khuyến khích áp dụng kết quả nghiên cứu nhằm nâng cao hiệu quả và bền vững công trình giao thông.

Trích đoạn nội dung tài liệu

CHƯƠNG 1: TỔNG QUAN VỀ NỀN LIÊN HỢP Để đảm bảo ổn định, bằng phẳng, vận hành với vận tốc cao trong thiết kế đường cao tốc cũng như đường cấp cao khác cần phải khống chế bến dạng và tính ổn định của nền đường, nền đường có khả năng xuất hiện các nguyên nhân gây hư hỏng khác là một trong những nhân tố khống chế quan trọng đầu tiên trong việc kiểm soát chất lượng đảm bảo tiến độ của đường, chất lượng của đường cao tốc. Tuy nhiên nền đường tự nhiên khó có khả năng tiếp nhận được toàn bộ tải trọng và đảm bảo sức chịu tải hoặc các yêu cầu về độ lún, từ đó cần phải thiết kế xử lý đảm bảo ổn định của nền đường. Các giải pháp đang áp dụng như thoát nước cố kết, thay đất, cọc xi măng đất, cọc bê tông xi măng đúc sẵn hay cọc bê tông xi măng đổ tại chỗ (hệ cọc cứng) tạo thành nền liên hợp. Nền liên hợp sử dụng cọc bê tông xi măng trong một số năm gần đây được sử dụng khá rộng rãi trên thế giới để xử lý nền đất yếu.

Giải pháp nền liên hợp với những ưu điểm thời gian thi công nhanh sau khi xử lý nền có thể tiến hành đắp trực tiếp đến cao độ thiết kế, dễ dàng quản lý chất lượng, rất thích hợp cho xử lý nền các công trình đường cao tốc. Giải pháp này đã được Ấn Độ, Trung Quốc ứng dụng nhiều vào xử lý nền đường ô tô cao tốc, đường sắt cao tốc, tuy nhiên giá thành còn cao, cần nghiên cứu thiết kế để hạ giá thành. Ở Việt Nam để giải pháp này trở thành giải pháp chính thức cần có nghiên cứu lý thuyết, thực nghiệm tạo thành luận chứng đầy đủ để áp dụng giải pháp này rộng rãi trong các công trình đường ô tô, đặc biệt là đường ô tô cấp cao. Tác giả đã tìm hiểu các lý thuyết tính toán nền liên hợp và trong chương mục này, tác giả luận văn trình bày các nội dung cơ bản sau:  Sự phát triển nền liên hợp sử dụng cọc bê tông xi măng.

 Sự làm việc của nền liên hợp sử dụng cọc bê tông xi măng.  Ảnh hưởng của lớp đệm đầu cọc trong nền liên hợp sử dụng cọc bê tông xi măng.1 Sự phát triển nền liên hợp sử dụng cọc bê tông xi măng.1 Tổng quan về nền liên hợp a. Sự hình thành và phát triển của biện pháp xử lý nền đất yếu 16 Việc xây dựng đường trên nền đất yếu, địa chất phức tạp luôn là một vấn đề rất được quan tâm không chỉ riêng ở Việt Nam mà còn cả các nước trên thế giới. Từ trước tới nay đã có rất nhiều biện pháp xử lý nền đất yếu được sử dụng để đảm bảo nền đường làm việc ổn định thỏa mãn yêu cầu khai thác của nền đường, tiêu biểu như:  Nhóm 1: nhóm giải pháp cải thiện sức chịu tải của nền đất như:  Đào thay đất: Sử dụng ở lớp mặt nền đất yếu có chiều dày nhỏ hơn 3m thường kết hợp với thoát nước theo chiều thẳng đứng.

B 2% 2% §µo thay ®Êt h=2-3m §¾p tr¶ b»ng c¸t h¹t nhá líp v¶i §KT lo¹i dÖt c-êng ®é 50 kN/m Hình 1.1: Mặt cắt ngang xử lý nền đất yếu bằng đệm cát  Đầm chặt bằng quả rơi tự do: áp dụng cho nền đất yếu có độ ẩm nhỏ, tận dụng được nền đất thiên nhiên, giảm khối lượng đào đắp.  Bệ phản áp: dùng để tăng độ ổn định và chống trượt trồi công trình. Không cần khống chế tiến trình đắp.2: Mặt cắt ngang xử lý nền đất yếu bằng bệ phản áp 17  Thoát nước thẳng đứng kết hợp gia tải trước (phương pháp cọc cát, giếng cát, bấc thấm): sử dụng xử lý lớp bùn đất, bùn sét, độ sâu xử lý có thể lên tới 40m. Tuy nhiên thời gian thi công kéo dài do biện pháp này cần thời gian để đất cố kết lún.

Biện pháp này thường kết hợp với gia tải trước.3: Nền đường sử dụng phương tiện thoát nước thẳng đứng  Phương pháp thoát nước thẳng đứng kết hợp gia tải bằng hút chân không: sử dụng với bùn đất, nền móng thuộc lớp bùn dính. Có thể kết hợp với giếng cát hoặc bấc thấm.4: Sơ đồ công nghệ hút chân không 18  Nhóm 2: nhóm giải pháp gia cường nền đất yếu như:  Sử dụng cọc tre, cọc cừ tràm: xử lý nền đất yếu có chiều sâu nhỏ, nền đất ở trạng thái ẩm ướt. Làm tăng sức chịu tải và giảm độ lún của nền đất.  Cọc cát đầm: chiều sâu xử lý tương đối lớn, tăng cường độ ổn định nền đắp, rút ngắn thời gian thi công.

 Vải địa kỹ thuật, lưới địa kỹ thuật: làm tăng độ bền, tính ổn định do ma sát giữa lớp đất đắp và vải địa kỹ thuật, tạo ra lực giữ khối đất đắp cho các tuyến đường đi qua những khu vực có nền đất yếu như sét mềm, bùn, than bùn. Thường được kết hợp với các phương pháp xử lý khác để đạt được yêu cầu cao hơn.5: Bố trí vải địa kỹ thuật để tăng cường chống trượt cho thân nền đường  Cọc đá balát: làm tăng độ bền, sức chống cắt cho đất yếu, giảm độ lún công trình, sử dụng khi nền đất yếu mỏng, không quá 15m.  Cọc xi măng đất, cọc vôi: thay thế một phần đất yếu, tạo ra lực ma sát giữa cọc và đất từ đó cọc và đất cùng làm việc. Tăng tính kháng cắt, giảm độ lún nền móng công trình.

Thích hợp với các loại đất yếu, rút ngắn thời gian thi công so với biện pháp thoát nước thẳng đứng.  Cọc ống bê tông xi măng đúc sẵn, cọc bê tông xi măng đổ tại chỗ: chịu phần lớn tải trọng nền đắp, giảm độ lún nền đường. Thời gian thi công nhanh, kiểm soát chất lượng tốt, độ ổn định công trình cao, giảm chiều cao đắp. Do yêu cầu về tiến độ, độ ổn định trong quá trình khai thác nên các nước trên thế giới thường áp dụng giải pháp gia cường nền đất yếu bằng hệ thống cọc đặc biệt 19 là nhóm cọc có cường độ cao (cọc bê tông xi măng đúc sẵn, cọc bê tông xi măng đổ tại chỗ) để thi công các công trình đường sắt, đường cao tốc.

Giải pháp này lần đầu tiên được áp dụng rộng rãi tại Hà Lan với chiều dài nền đường gia cố là 14km vào năm 2007, đến năm 2009 đã có ít nhất 20 công trình đường cao tốc và đường sắt sử dụng giải pháp này. Tại Đức sử dụng trong tuyến đường sắt HamBurg - Berlin dài 13km năm 2003. Tuyến đường sắt cao tốc Bắc Kinh - Thiên Tân dài 115km sử dụng cọc bê tông đúc sẵn đường kính 45cm có chiều dài lên tới 35m. Tại Việt Nam sử dụng cọc xi măng đất tại dự án đường cao tốc TP Hồ Chí Minh - Long Thành - Dầu Giây, dự án đại lộ Đông Tây.6: Tuyến đường sắt HamBurg - Berlin sử dụng cọc bê tông xi măng Hình 1.7: Quá trình thi công tại tuyến đường sắt Bắc Kinh - Thiên Tân 20 Hình 1.8: Nền đường sau khi thi công cọc tại tuyến đường sắt Bắc Kinh - Thiên Tân Với sự phát triển của các phương pháp xử lý nền đất yếu của Việt Nam nói riêng cũng như của thế giới nói chung, ta có thể thấy các phương pháp này đang dần tiến đến rút ngắn thời gian thi công nhằm đáp ứng yêu cầu sớm đưa công trình vào khai thác và tận dụng khả năng làm việc của nền đất yếu qua đó giảm giá thành công trình.

Hiện nay có nhiều nước trên thế giới đã áp dụng những giải pháp sử dụng cọc xi măng đất, cọc bê tông xi măng để xử lý nền đất yếu., khắc phục những nhược điểm của công nghệ truyền thống, rút ngắn thời gian thi công. Tiêu biểu là các nước đã thiết kế và thi công cũng như có rất nhiều các nghiên cứu cho giải pháp này và được cụ thể hóa bằng các quy trình quy phạm như BS8006:1995 của Anh; EBGEO 2004 của Đức; chỉ dẫn thiết kế của quân đội Mỹ năm 1991; tiêu chuẩn JGJ/T 213 - 2010 của Trung Quốc. Ở Việt Nam hiện nay, bản dự thảo bổ sung, sửa đổi của 22TCN 262-2000 đã đề xuất tính toán thiết kế sử dụng các biện pháp gia cường đất, hay như TCXDVN 385:2006 “gia cố nền đất yếu bằng trụ đất xi măng”. Việc ứng dụng giải pháp gia cường nền đất yếu bằng cọc bê tông xi măng được các nước trên thế giới đã áp dụng khá rộng rãi và đạt được những kết quả tốt, tuy nhiên 21 ở Việt Nam công nghệ này mới chỉ áp dụng vào các công trình xây dựng dân dụng hay tại các vị trí sàn giảm tải của nền đường đắp đầu cầu.

Công trình xây dựng trên nền đất tự nhiên thường không đảm bảo ổn định, nên cần có giải pháp xử lý, qua đó hình thành nền đất nhân tạo đảm bảo công trình bên trên an toàn và sử dụng bình thường. Nền liên hợp là một khái niện mới được đưa ra và thường sử dụng cho đường cấp cao là nền đất tự nhiên trong quá trình xử lý bằng cách gia cường, thay thế hoặc thiết kế các vật liệu có cốt hình thành lên vùng gia cố thể hiện như hình vẽ số 1. NÒn ®-êng ®¾p NÒn ®-êng ®¾p L-íi gia c-êng L-íi gia c-êng Mò cäc Mò cäc Cäc th¼ng ®øng Cäc th¼ng ®øng §Êt tèt hoÆc ®¸ §Êt tèt hoÆc ®¸ (a) (b) Hình 1.9: Cấu tạo nền liên hợp sử dụng cọc cứng [22] Việc ứng dụng công nghệ gia cường đất yếu với mỗi loại công trình có các ứng xử khác nhau. Với công trình xây dựng dân dụng thì do đặc điểm tải trọng có tính chất tập trung, độ lún cho phép nhỏ nên việc xử lý nền chủ yếu thông qua hệ đài cọc truyền tải trọng xuống lớp đất tốt.

Cọc chịu toàn bộ tải trọng của công trình, còn nền đất bỏ qua không tham gia vào chịu tải. Còn đối với công trình đường do tải trọng phân bố trên bề rộng mặt đường theo dải dài, khối lượng nền rất lớn, nếu đơn thuần áp dụng giải pháp công nghệ gia cường nền bằng hệ cọc với nguyên lý cọc chịu tải 100% thì giá thành sẽ rất cao và không khả thi. Để giảm giá thành và đảm bảo tính khả thi cao, các nhà thiết kế đã tìm cách tăng hiệu quả của giải pháp bằng cách cho đất nền cùng tham gia chịu tải, cọc và nền đường cùng tham gia chịu lực, chính điều này đã tạo nên hướng nghiên cứu coi nền và hệ cọc cùng đồng thời làm việc.
