Tổng quan nghiên cứu

Vật liệu oxit dẫn điện trong suốt (Transparent Conductive Oxide - TCO) đóng vai trò then chốt trong ngành công nghiệp vi điện tử và quang điện tử hiện đại, đặc biệt là các thiết bị như màn hình tinh thể lỏng (LCD), màn hình cảm ứng, diode phát quang (LED) và pin mặt trời. Trong nhiều thập kỷ qua, hợp chất Indium Tin Oxide (ITO) chiếm ưu thế áp đảo nhờ điện trở suất thấp đạt mức khoảng 10⁻⁴ Ω·cm cùng độ truyền qua quang học vượt trên 80% trong vùng ánh sáng nhìn thấy. Tuy nhiên, Indium là kim loại hiếm, giá thành đắt đỏ, độc hại và có độ bền cơ nhiệt hạn chế. Do đó, nghiên cứu chế tạo màng bán dẫn Kẽm Oxit (ZnO) pha tạp kim loại nổi lên như một giải pháp thay thế chiến lược nhờ độ rộng vùng cấm lớn xấp xỉ 3,37 eV ở nhiệt độ phòng (300 K), năng lượng liên kết exciton bền vững đạt 60 meV, nguồn nguyên liệu dồi dào và tính thân thiện cao với môi trường.

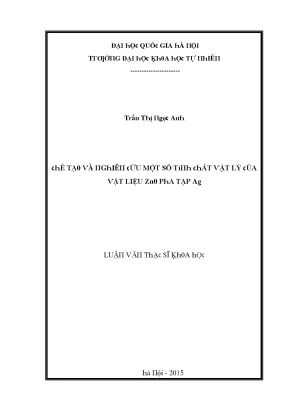

Mặc dù ZnO sở hữu nhiều đặc tính quang - điện ưu việt, việc chế tạo ZnO dẫn điện loại p ổn định vẫn là thách thức lớn do các sai hỏng nội tại tự nhiên (như nút khuyết oxy và kẽm điền kẽ) đóng vai trò donor tự bù trừ các tâm acceptor. Luận văn thạc sĩ chuyên ngành Vật lý chất rắn tại Trường Đại học Khoa học Tự nhiên - Đại học Quốc gia Hà Nội đã tập trung giải quyết bài toán này thông qua việc pha tạp nguyên tố Bạc (Ag) vào mạng nền ZnO. Mục tiêu cụ thể của công trình là chế tạo thành công mẫu khối và màng mỏng ZnO pha tạp Ag (ZnO:Ag) với các tỷ lệ 0%, 1%, 2% và 4% khối lượng; tối ưu hóa quy trình phún xạ catốt dòng xoay chiều (RF Magnetron Sputtering) ở các mức công suất 125 W, 150 W và 175 W; khảo sát quá trình ủ nhiệt ở 450 °C trong môi trường không khí và khí ozone (O₃/O₂) để kiểm soát điện trở suất dưới ngưỡng 10⁻² Ω·cm mà vẫn duy trì độ truyền qua cao trong vùng khả kiến.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng lý thuyết vùng năng lượng chất rắn và động học sai hỏng mạng tinh thể. Ở điều kiện nhiệt độ phòng, tinh thể ZnO kết tinh chủ yếu dưới dạng cấu trúc lục giác Wurtzite với các thông số mạng chuẩn xác gồm hằng số mạng a = 3,249 Å, c = 5,208 Å, thể tích ô cơ sở V = 47,623 ų và khối lượng riêng 5,576 g/cm³. Cấu trúc liên kết hóa học trong ZnO mang tính chất lai tạp, gồm 33% liên kết cộng hóa trị và 67% liên kết ion. Vùng dẫn được hình thành từ trạng thái 4s của ion kẽm mang tính đối xứng Γ₇, trong khi tương tác spin - quỹ đạo tách vùng hóa trị (tạo bởi trạng thái 2p của oxy) thành ba phân vùng đối xứng Γ₉, Γ₇ và Γ₇.

Về cơ chế pha tạp, khi ion Ag thay thế vị trí nút mạng của ion Zn trong cấu trúc wurtzite, nó tạo ra mức acceptor nông trong vùng cấm với năng lượng hình thành ở trạng thái trung hòa đạt -0,20 eV và trạng thái tích điện là 0,16 eV. Cơ chế này cung cấp lỗ trống tự do, giúp chuyển hóa tính dẫn của màng sang loại p. Ngược lại, nếu Ag nằm ở vị trí xen kẽ hoặc tạo phức với các nút khuyết oxy, nó sẽ hành xử như một donor, gây ra hiện tượng tự bù trừ hạt tải điện.

Phương pháp nghiên cứu

Nghiên cứu sử dụng cỡ mẫu thực nghiệm gồm 4 nồng độ pha tạp Ag đại diện (0%, 1%, 2%, 4% tỷ lệ khối lượng) được tổng hợp qua hai giai đoạn: chế tạo bia gốm khối và lắng đọng màng mỏng. Phương pháp chọn mẫu là lấy mẫu thực nghiệm phi ngẫu nhiên theo nồng độ định lượng có chủ đích để khảo sát biến thiên tính chất phụ thuộc hàm lượng tạp chất.

Quy trình chế tạo mẫu khối áp dụng phản ứng pha rắn: 25 g bột ZnO độ sạch cao được trộn với dung dịch AgNO₃ trong 75 ml cồn 90°, khuấy từ ở 200 °C trong 6 giờ, sau đó bổ sung chất kết dính PVA (0,4 g PVA hòa tan trong 4 g nước), nghiền mịn và ép thủy lực dưới áp lực 7 tấn/cm² trước khi thiêu kết ở các mốc nhiệt độ 600 °C, 800 °C và 1200 °C trong 4 giờ.

Giai đoạn tạo màng mỏng sử dụng thiết bị phún xạ mini RF Sputtering (ULVAC, Nhật Bản). Buồng phún xạ được rút chân không đến áp suất nền 10⁻⁴ Pa và nạp khí Argon tinh khiết ở áp suất làm việc 1 Pa. Màng mỏng được lắng đọng trên đế thủy tinh và silic trong thời gian cố định 20 phút ở ba mức công suất nguồn RF là 125 W, 150 W và 175 W, tạo ra độ dày màng dao động từ 800 nm đến 1000 nm. Các mẫu màng sau đó được ủ nhiệt tại 450 °C trong 2 giờ dưới hai điều kiện môi trường: không khí thường và hỗn hợp khí O₃/O₂.

Lý do lựa chọn hệ thống phân tích bao gồm:

  • Phương pháp nhiễu xạ tia X (XRD, Bruker D5005, bước sóng Cu-Kα λ = 1,54056 Å, điện áp 40 kV, dòng 30 mA) kết hợp công thức Debye-Scherrer để định danh pha và kích thước hạt tinh thể.
  • Kính hiển vi lực nguyên tử (AFM, Park Systems XE-100) với độ phân giải thẳng đứng 0,05 nm và kính hiển vi điện tử quét (SEM, NanoSEM 450) để quan sát hình thái học bề mặt không phá hủy.
  • Quang phổ huỳnh quang (PL, Fluorolog FL3-22, đèn Xenon 450 W) và tán xạ Raman (LabRAM HR800) nhằm phát hiện các mode dao động mạng cùng sai hỏng điểm.
  • Phép đo hiệu ứng Hall nhằm xác định mật độ hạt tải, độ linh động và dấu hạt tải điện dẫn chính.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình phân tích thực nghiệm đã mang lại 4 phát hiện khoa học cốt lõi:

Thứ nhất, giản đồ XRD của mẫu khối và màng mỏng khẳng định vật liệu ZnO:Ag giữ vững cấu trúc lục giác wurtzite đơn pha đặc trưng mà không xuất hiện pha lạ của kim loại Ag hay oxit bạc ở nồng độ pha tạp dưới 4%. Đối với mẫu bia gốm thiêu kết ở 1200 °C, độ kết tinh đạt mức tối ưu với các đỉnh nhiễu xạ sắc nét.

Thứ hai, công suất phún xạ RF tác động trực tiếp đến tốc độ phát triển và cấu trúc tế vi của màng mỏng. Khi nâng công suất từ 125 W lên 175 W, độ dày màng tăng từ khoảng 800 nm lên xấp xỉ 1000 nm sau 20 phút phún xạ (tăng trưởng tương ứng 25%). Ảnh AFM bề mặt cho thấy độ gồ ghề trung bình và kích thước hạt tăng đồng đều theo công suất và hàm lượng Ag pha tạp.

Thứ ba, khảo sát quang phổ hấp thụ và truyền qua chỉ ra rằng độ rộng vùng cấm quang học (Eg) của màng mỏng ZnO:Ag có sự dịch chuyển có quy luật trong khoảng từ 3,20 eV đến 3,35 eV tùy thuộc vào công suất phún xạ và nồng độ tạp chất. Độ truyền qua của màng trong vùng ánh sáng khả kiến (bước sóng 400 - 800 nm) luôn duy trì ở mức cao, vượt trên 80%.

Thứ tư, quá trình xử lý ủ nhiệt ở 450 °C trong 2 giờ dưới môi trường khí giàu ozone (O₃/O₂) giúp cải thiện vượt bậc tính chất điện. Đo đạc hiệu ứng Hall cho thấy điện trở suất của màng giảm mạnh, tiếp cận ngưỡng mong đợi 10⁻² Ω·cm, đồng thời làm suy giảm đáng kể các donor tự do do nút khuyết oxy tạo ra.

Thảo luận kết quả

Các kết quả thực nghiệm có thể được làm sáng tỏ thông qua cơ chế vi mô của tạp chất Ag trong mạng nền ZnO. Ở nồng độ pha tạp thấp (1% - 2%), các nguyên tử Ag có xu hướng thế chỗ ion Zn²⁺ trong nút mạng tinh thể, hoạt động như các tâm acceptor sinh ra lỗ trống tự do. Tuy nhiên, khi nồng độ pha tạp tăng lên 4%, một phần nguyên tử Ag đi vào các vị trí xen kẽ giữa các nút mạng, hình thành các tâm donor bù trừ làm giảm độ linh động của hạt tải điện.

Hiện tượng màng mỏng sau khi ủ trong môi trường O₃/O₂ ở 450 °C có độ dẫn điện và chất lượng tinh thể vượt trội so với ủ trong không khí thông thường được giải thích là do các nguyên tử oxy hoạt tính cao từ ozone đã khuếch tán vào mạng lưới, lấp đầy các nút khuyết oxy nội tại. Điều này triệt tiêu các donor không mong muốn, tạo điều kiện cho các tâm acceptor Ag phát huy tối đa vai trò dẫn điện.

Trong quá trình công bố hoặc trình bày học thuật, dữ liệu thực nghiệm này có thể được trực quan hóa hiệu quả thông qua hai dạng thức:

  • Biểu đồ đường đa biến biểu diễn phổ truyền qua quang học (%) theo bước sóng từ 300 nm đến 800 nm, so sánh trực tiếp giữa các mức công suất phún xạ 125 W, 150 W, 175 W trước và sau khi ủ nhiệt.
  • Bảng tổng hợp đối sánh 4 cột thể hiện: Nồng độ pha tạp Ag (%), Công suất phún xạ (W), Năng lượng vùng cấm Eg (eV) và Điện trở suất (Ω·cm) đo được qua hiệu ứng Hall.

Đề xuất và khuyến nghị

Dựa trên các kết luận thực nghiệm, nghiên cứu đưa ra 4 khuyến nghị ứng dụng và định hướng phát triển thực tiễn:

  1. Tích hợp hệ thống gia nhiệt đế trực tiếp trong quá trình phún xạ RF: Các phòng thí nghiệm và cơ sở chế tạo bán dẫn cần nâng cấp buồng lắng đọng với bàn nhiệt gia nhiệt đế từ 200 °C đến 300 °C trong 6 tháng tới. Giải pháp này giúp cải thiện độ bám dính màng, giảm thiểu khuyết tật mạng nội tại khoảng 30% mà không cần thêm công đoạn ủ nhiệt độc lập.

  2. Mở rộng thử nghiệm đồng pha tạp Ag với các nguyên tố nhóm III hoặc nhóm V: Nhóm nghiên cứu vật liệu bán dẫn nên triển khai quy trình đồng pha tạp (ví dụ Ag-Al hoặc Ag-N) trong chu kỳ 12 tháng tiếp theo. Mục tiêu kỹ thuật là duy trì nồng độ hạt tải loại p ổn định trên mức 10¹⁷ cm⁻³ và ngăn chặn triệt để hiện tượng tự bù trừ sai hỏng sau thời gian dài lưu trữ.

  3. Chuẩn hóa quy trình ủ nhiệt trong môi trường giàu ozone quy mô bán công nghiệp: Doanh nghiệp sản xuất linh kiện quang điện tử phối hợp với viện nghiên cứu chuẩn hóa thông số ủ nhiệt ở 450 °C trong môi trường O₃/O₂ thời lượng 2 giờ, hướng tới mục tiêu hạ điện trở suất xuống mức 10⁻³ Ω·cm trên diện tích đế kính thương mại từ 100 cm² trở lên trong giai đoạn 18 tháng.

  4. Ứng dụng màng ZnO:Ag làm lớp điện cực trong suốt cho pin mặt trời màng mỏng và màn hình cảm ứng: Các kỹ sư thiết kế thiết bị quang điện nên tiến hành thử nghiệm thay thế lớp phủ ITO truyền thống bằng màng ZnO:Ag (tỷ lệ 1% - 2% Ag, công suất phún xạ 175 W) nhằm cắt giảm 40% chi phí nguyên liệu sản xuất trong vòng 2 năm tới.

Đối tượng nên tham khảo luận văn

Tài liệu luận văn mang lại giá trị học thuật và ứng dụng thực tiễn sâu sắc cho 4 nhóm đối tượng chuyên môn:

  • Học viên cao học, nghiên cứu sinh ngành Vật lý chất rắn và Khoa học vật liệu: Tài liệu cung cấp cơ sở lý thuyết chi tiết về vùng năng lượng, động thái sai hỏng mạng wurtzite và hướng dẫn chi tiết phương pháp chế tạo mẫu khối, mẫu màng mỏng bằng công nghệ phún xạ RF.

  • Kỹ sư nghiên cứu và phát triển (R&D) tại các doanh nghiệp sản xuất linh kiện quang điện tử: Nắm bắt các thông số công nghệ chuẩn xác (áp suất chân không 10⁻⁴ Pa, công suất phún xạ 125 - 175 W, nhiệt độ ủ 450 °C) để ứng dụng trực tiếp vào quy trình phủ màng dẫn điện trong suốt trên dây chuyền sản xuất màn hình hiển thị hoặc diode phát quang.

  • Chuyên gia phân tích cấu trúc vật liệu màng mỏng: Sử dụng luận văn như một cẩm nang đối sánh phương pháp luận đo đạc, từ việc xử lý dữ liệu nhiễu xạ tia X, phân tích ảnh AFM/SEM độ phân giải cao đến việc giải thích phổ Raman và quang phổ huỳnh quang PL.

  • Giảng viên đại học phụ trách các học phần Vật lý bán dẫn và Công nghệ màng mỏng: Khai thác số liệu thực nghiệm, sơ đồ khối thiết bị và các phân tích cơ chế vi mô làm tài liệu giảng dạy, bài tập tình huống thực tế cho sinh viên chuyên ngành kỹ thuật vật lý.

Câu hỏi thường gặp

Tại sao ZnO pha tạp Ag lại được xem là giải pháp thay thế tiềm năng cho màng dẫn điện ITO?

Màng ITO chứa Indium là kim loại quý hiếm, đắt tiền và độc hại. ZnO pha tạp Ag tận dụng được nguồn nguyên liệu kẽm dồi dào, thân thiện với môi trường, giá thành chỉ bằng một phần nhỏ của ITO nhưng vẫn duy trì độ truyền qua quang học trên 80% và vùng cấm rộng 3,37 eV, rất thích hợp cho các ứng dụng quang điện tử thương mại.

Nồng độ pha tạp Ag nào được khảo sát trong nghiên cứu và ảnh hưởng ra sao đến cấu trúc màng?

Nghiên cứu khảo sát 4 mức nồng độ Ag gồm 0%, 1%, 2% và 4% khối lượng. Kết quả chỉ ra ở dải nồng độ 1% đến 2%, Ag thế chỗ hiệu quả vào nút mạng của Zn, tạo hạt tinh thể đồng đều mà không làm phá vỡ cấu trúc lục giác wurtzite đơn pha của mạng nền ZnO.

Vai trò của quá trình ủ nhiệt ở 450 °C trong môi trường khí ozone là gì?

Quá trình ủ nhiệt ở 450 °C trong môi trường O₃/O₂ cung cấp các nguyên tử oxy hoạt tính cao để bù đắp vào các nút khuyết oxy nội tại trong mạng tinh thể. Điều này triệt tiêu các tâm donor không mong muốn, giảm điện trở suất màng về ngưỡng 10⁻² Ω·cm và tăng cường độ ổn định pha tạp.

Kỹ thuật phún xạ RF Magnetron có ưu thế gì so với bốc bay nhiệt khi tạo màng ZnO:Ag?

Phún xạ RF cho phép bắn phá bia gốm oxit cách điện ở nhiệt độ thấp, tạo màng có độ bám dính đế cao và độ đồng đều cấu trúc vượt trội. Các nguyên tử lắng đọng mang năng lượng từ 1 đến 2 eV, cao hơn khoảng hai bậc độ lớn so với bốc bay nhiệt, giúp màng tự sắp xếp trật tự tinh thể tốt hơn.

Cơ chế nào quyết định việc màng ZnO:Ag dẫn điện loại p hay loại n?

Tính dẫn điện phụ thuộc vào vị trí định xứ của nguyên tử Ag. Khi Ag thay thế vị trí của Zn trong mạng tinh thể, nó tạo ra mức acceptor nông cung cấp lỗ trống (dẫn loại p). Ngược lại, nếu Ag nằm ở vị trí xen kẽ hoặc bị bù trừ bởi các nút khuyết oxy, vật liệu sẽ duy trì tính dẫn loại n.

Kết luận

  • Luận văn đã chế tạo thành công bia gốm và màng mỏng bán dẫn ZnO pha tạp Ag (0%, 1%, 2%, 4% Ag) bằng phương pháp phản ứng pha rắn và công nghệ phún xạ catốt dòng xoay chiều RF Magnetron.
  • Màng mỏng ZnO:Ag duy trì cấu trúc lục giác wurtzite đơn pha ổn định, độ dày kiểm soát trong dải 800 - 1000 nm ở các mức công suất phún xạ từ 125 W đến 175 W.
  • Độ truyền qua quang học của màng trong vùng ánh sáng nhìn thấy đạt trên 80%, với độ rộng vùng cấm quang học biến thiên linh hoạt từ 3,20 eV đến 3,35 eV.
  • Quá trình ủ nhiệt tại 450 °C trong 2 giờ dưới môi trường khí giàu ozone (O₃/O₂) khẳng định vai trò quyết định trong việc giảm thiểu sai hỏng mạng, kiểm soát điện trở suất dưới mức 10⁻² Ω·cm.
  • Công trình tạo tiền đề vững chắc cho việc thay thế màng điện cực ITO truyền thống bằng vật liệu oxit dẫn điện trong suốt ZnO:Ag thân thiện môi trường, chi phí thấp trong ngành công nghiệp quang điện tử thế hệ mới.
