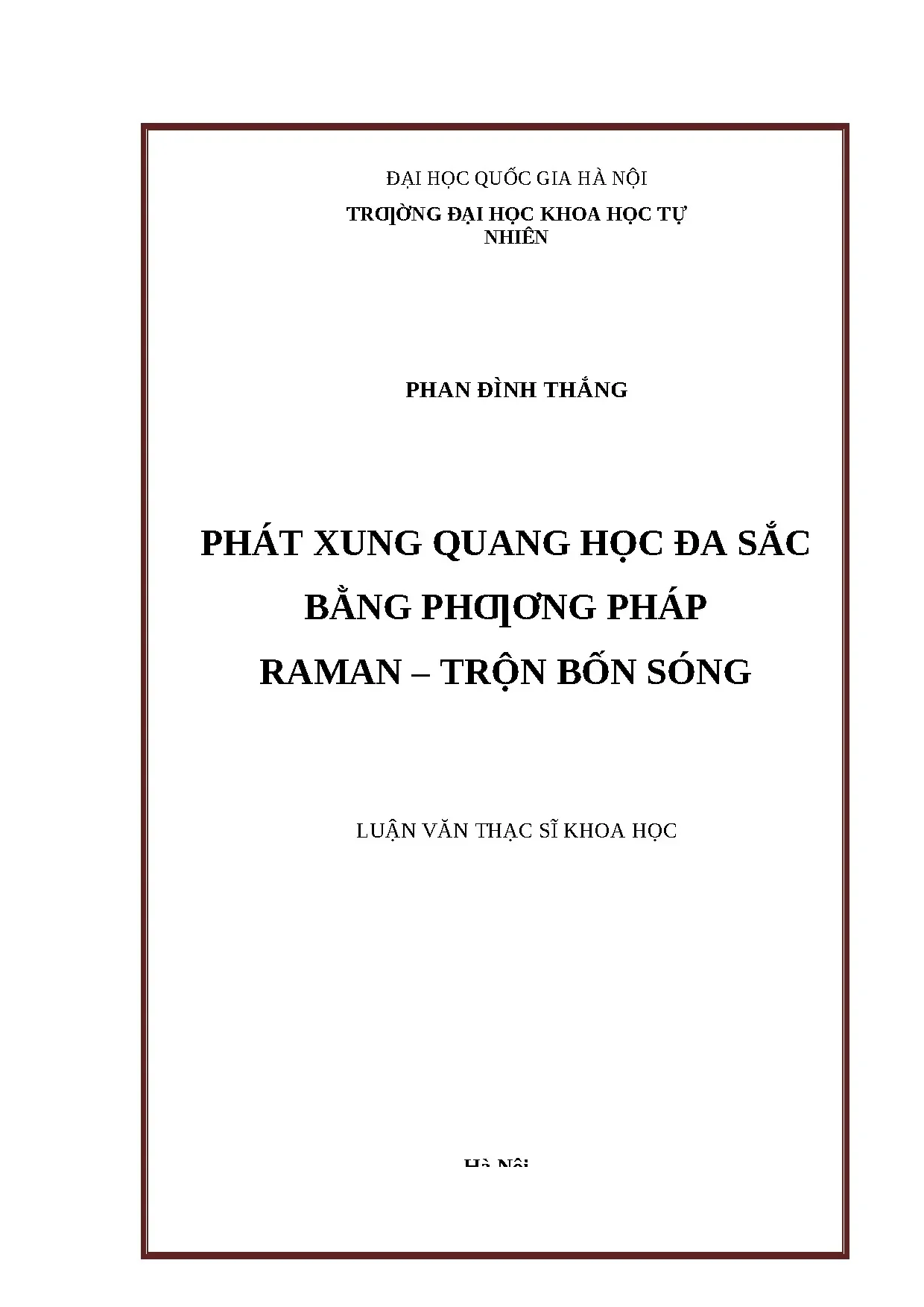

Luận văn thạc sĩ: Phát xung quang học đa sắc bằng phương pháp Raman-Trộn bốn sóng

Tài liệu luận văn thạc sĩ nghiên cứu về phát xung quang học đa sắc bằng phương pháp Raman-trộn bốn sóng. Phân tích lý thuyết, kết quả và thảo luận.

• Tác giả: Phan Đình Thắng
• Người hướng dẫn: Ts. Hoàng Chí Hiếu
• Trường học: Đại học Quốc gia Hà Nội, Trường Đại học Khoa học Tự nhiên
• Chuyên ngành: Quang Học
• Đề tài: Phát Xung Quang Học Đa Sắc Bằng Phương Pháp Raman – Trộn Bốn Sóng
• Loại tài liệu: Luận văn thạc sĩ khoa học
• Năm xuất bản: 2017
• Địa điểm: Hà Nội

Tóm tắt

I. Khái niệm cơ bản về Phát xung quang học đa sắc

Phát xung quang học đa sắc là một trong những công nghệ tiên tiến trong lĩnh vực quang học phi tuyến, cho phép tạo ra các xung laser với nhiều bước sóng khác nhau từ một nguồn bơm duy nhất. Phương pháp Raman-trộn bốn sóng kết hợp hai hiệu ứng quang học phi tuyến mạnh mẽ để sinh ra xung ánh sáng ở các vùng quang phổ rộng. Kỹ thuật này được ứng dụng rộng rãi trong các lĩnh vực như phổ quang học, hình ảnh Y sinh, xử lý tín hiệu và nghiên cứu khoa học cơ bản. Đặc biệt, nghiên cứu này tập trung vào việc phát xung đa bước sóng bằng cách tối ưu hóa các điều kiện thực nghiệm trong môi trường khí hydro.

1.1. Hiệu ứng Raman và nguyên lý hoạt động

Hiệu ứng Raman là hiện tượng tán xạ phi đàn hồi ánh sáng, trong đó photon tương tác với dao động phân tử. Khi ánh sáng xung qua môi trường, một phần năng lượng được truyền cho hoặc nhận từ các dao động phân tử. Quá trình này tạo ra các bước sóng mới được gọi là dòng Stokes và dòng anti-Stokes, cung cấp thông tin về cấu trúc vibrational của phân tử. Trong phân tử hydro, quá trình này được khuếch đại đáng kể, tạo điều kiện lý tưởng cho phát xung đa sắc hiệu quả.

1.2. Trộn bốn sóng và tương tác phi tuyến

Trộn bốn sóng (FWM) là quá trình phi tuyến bậc ba, nơi bốn sóng tương tác trong một môi trường phi tuyến. Ba sóng đầu vào kích thích một sóng thứ tư, cho phép chuyển đổi tần số và khuếch đại công suất. Khi kết hợp với hiệu ứng Raman, quá trình Raman-trộn bốn sóng cho phép tạo ra các xung ở nhiều bước sóng khác nhau với hiệu suất cao. Điều kiện hợp pha là yếu tố quan trọng quyết định hiệu quả của quá trình này, đặc biệt trong sợi quang rỗng (hollow fiber).

II. Các yếu tố ảnh hưởng đến hiệu suất phát xung

Để tối ưu hóa hiệu suất phát xung Raman-trộn bốn sóng, cần phải xem xét nhiều yếu tố vật lý và kỹ thuật. Các yếu tố chính bao gồm tự điều biến pha (SPM), điều biến pha chéo (XPM), thời gian trễ giữa các xung bơm, và các điều kiện môi trường như áp suất, nhiệt độ và loại khí sử dụng. Nghiên cứu này tập trung vào việc khảo sát chi tiết các tác động của những yếu tố này đối với quá trình sinh xung. Các thí nghiệm được thực hiện trong ba môi trường khác nhau: không khí, khí hydro trong ống kín, và sợi quang rỗng, để so sánh hiệu suất và xác định điều kiện tối ưu.

2.1. Tác động của tự điều biến pha và điều biến pha chéo

Tự điều biến pha (SPM) là hiệu ứng trong đó chiết suất của môi trường thay đổi theo cường độ của ánh sáng truyền qua. Điều này dẫn đến dịch chuyển pha không tuyến tính của xung, ảnh hưởng đến phổ tần số. Điều biến pha chéo (XPM) xảy ra khi một xung ảnh hưởng đến pha của một xung khác, đặc biệt quan trọng khi sử dụng nhiều xung bơm. Cả hai hiệu ứng này có thể tăng hoặc giảm hiệu suất phát xung Raman, tùy thuộc vào các tham số như công suất bơm, thời gian trễ xung và đặc tính phân tán của môi trường.

2.2. Ảnh hưởng của thời gian trễ các xung bơm

Thời gian trễ (delay time) giữa các xung bơm đóng vai trò quan trọng trong quá trình Raman-trộn bốn sóng. Khoảng thời gian này ảnh hưởng đến sự tương tác giữa các xung bơm và hiệu suất truyền năng lượng sang xung sinh ra. Thông qua các thí nghiệm khảo sát chi tiết, có thể xác định thời gian trễ tối ưu để đạt hiệu suất phát xung cao nhất. Kết quả cho thấy có một vùng thời gian trễ nhất định nơi hiệu suất phát Raman-trộn bốn sóng đạt giá trị cực đại, và ngoài vùng này, hiệu suất giảm đáng kể.

III. Ứng dụng thực nghiệm trong các môi trường khác nhau

Luận văn này thực hiện các thí nghiệm phát xung quang học đa sắc bằng Raman-trộn bốn sóng trong ba môi trường riêng biệt để so sánh hiệu suất và tìm ra điều kiện tối ưu. Thứ nhất là môi trường không khí thường, đóng vai trò kiểm soát cơ bản. Thứ hai là môi trường khí hydro trong ống kín ở áp suất cao (35 atm), nơi các hiệu ứng Raman được khuếch đại mạnh mẽ do tính chất phân tử đặc biệt của hydro. Thứ ba là sợi quang rỗng (hollow fiber), một cấu trúc hướng dẫn sóng tiên tiến cho phép kéo dài thời gian tương tác và cải thiện điều kiện hợp pha. Mỗi môi trường có hiệu suất kết nối và truyền xung laser riêng, yêu cầu tối ưu hóa khác nhau.

3.1. Phát xung trong môi trường không khí và khí hydro

Trong môi trường không khí, hiệu suất phát xung Raman-trộn bốn sóng tương đối thấp do mật độ phân tử thấp. Tuy nhiên, khi chuyển sang môi trường khí hydro ở áp suất 35 atm trong ống kín, hiệu suất tăng đáng kể. Điều này là do hydro có đặc tính Raman mạnh và tán sắc vận tốc nhóm (GVD) có thể được điều chỉnh trong vùng bước sóng rộng từ 200 nm đến hàng micro mét. Chiết suất của hydro phụ thuộc vào bước sóng và áp suất, cho phép tinh chỉnh điều kiện hợp pha để tối ưu hóa quá trình phát xung đa sắc.

3.2. Phát xung sử dụng sợi quang rỗng

Sợi quang rỗng (capillary fiber) là công nghệ hướng dẫn sóng tiên tiến cho phép truyền dẫn xung laser trong quãng đường dài với tương tác mạnh với môi trường khí bên trong. Cấu trúc này cung cấp điều kiện hợp pha ngoài trục (non-collinear phase matching) tốt hơn so với các cấu hình khác. Sử dụng sợi rỗng chứa khí hydro, có thể đạt được hiệu suất phát Raman-trộn bốn sóng cao nhất với phổ xung rộng bao phủ nhiều vùng bước sóng từ tử ngoại gần đến hồng ngoại gần, mở rộng khả năng ứng dụng của công nghệ này.

IV. Kết quả ứng dụng và triển vọng phát triển

Các kết quả thí nghiệm từ luận văn cho thấy phương pháp Raman-trộn bốn sóng trong sợi quang rỗng chứa khí hydro đạt hiệu suất phát xung đa sắc vượt trội so với các cấu hình khác. Công nghệ này cho phép tạo ra xung quang học đa bước sóng với bản rộng phổ lớn và hiệu suất năng lượng cao, mở ra nhiều ứng dụng tiềm năng trong các lĩnh vực khác nhau. Đặc biệt, kỹ thuật này có thể ứng dụng trong phổ quang học tái tạo (spectroscopy), hình ảnh Y sinh (biomedical imaging), xử lý tín hiệu quang học (optical signal processing) và nghiên cứu cơ học lượng tử. Các triển vọng phát triển tương lai bao gồm việc tối ưu hóa thêm các tham số hệ thống, giảm kích thước thiết bị, tăng hiệu suất chuyển đổi, và mở rộng phạm vi bước sóng phát xung.

4.1. Ứng dụng thực tiễn của phát xung đa sắc

Phát xung quang học đa sắc bằng Raman-trộn bốn sóng có nhiều ứng dụng thực tiễn quan trọng. Trong lĩnh vực phổ quang học, công nghệ này cho phép tạo ra các xung cực ngắn có phổ rộng, cung cấp độ phân giải cao trong nghiên cứu cấu trúc phân tử. Trong hình ảnh Y sinh, khả năng phát xung ở nhiều bước sóng cho phép chụp hình chi tiết các mô sinh học. Xử lý tín hiệu quang học sử dụng công nghệ này để xử lý dữ liệu với tốc độ cao. Ngoài ra, sợi quang đơn modus và các thiết bị quang học tiên tiến có thể được tích hợp để tạo ra các hệ thống nhỏ gọn, di động và hiệu quả.

4.2. Hướng phát triển và thách thức tương lai

Mặc dù đã đạt được những kết quả ấn tượng, công nghệ Raman-trộn bốn sóng vẫn còn nhiều thách thức cần giải quyết. Các hướng phát triển tương lai bao gồm cải thiện hiệu suất chuyển đổi từ xung bơm sang xung sinh ra, mở rộng phạm vi bước sóng phát xung sang các vùng quang phổ mới, giảm độ phức tạp của hệ thống để công nghệ này dễ tiếp cận hơn. Các nghiên cứu tiếp theo cũng cần tập trung vào tối ưu hóa đặc tính tán sắc, phát triển vật liệu phi tuyến mới với hiệu suất cao hơn, và ứng dụng thực tế trong các lĩnh vực công nghiệp như viễn thông quang học và xử lý laser công suất cao.

Trích đoạn nội dung tài liệu

Mở đầu Trong vài thập kỷ gần đây, quang học phi tuyến và quang phổ học phi tuyến được ứng dụng rất nhiều trong các nghiên cứu về vật cấu trúc vật liệu, trong thông tin quang [4], sử dụng hiện tượng quang học phi tuyến để tạo laser xung cực ngắn cỡ vài femto giây (10-15 s) [2]hay thậm chí có thể là atto giây (10 -18s)[3]. Những laser xung cực ngắn này có bước sóng nằm trong vùng hồng ngoại gần, vùng khả kiến, tử ngoại, tử ngoại sâu, tử ngoại chân không, là phương tiện quan trọng và hữu hiệu trong các công nghệ phân tích vật liệu, các mẫu sinh – hóa, các mẫu hóa – lý [4]. Sử dụng hiện tượng khuếch đại thông số khi hội tụ không đồng trục hai xung bơm vào tinh thể phi tuyến BBO, Takayoshi Kobayashi và Andrius Baltuska đã tạo laser xung có độ rộng xung khoảng 5 fs có bước sóng nằm trong vùng khả kiến[2]. Với hiện tượng quang học phi tuyến bậc ba, phát tần số tổng sử dụng tinh thể CsLiB6O10, Valentin Petrov và các cộng đã sự tạo ra xung laser có độ rộng xung 100 fs, và có bước sóng điều hưởng được trong vùng tử ngoại chân không 175 nm – 180 nm[5].

Phát xung laser cực ngắn trong vùng tử ngoại chân không bằng hiện tượng trộn bốn sóng có tần số khác nhau, sử dụng hiện tượng Raman – trộn bốn sóng sử dụng môi trường phi tuyến khí hydro [6][7][8][9], là nguồn sáng ion hóa áp dụng cho các hệ phổ khí, hệ phổ khối để phân tích các mẫu hóa học hữu cơ [10]. Một số tác giả như Osamu Shitamichi, hoặc Kazuya Motoyoshi và các cộng sự đã phát các xung laser cực ngắn có dải bước sóng từ vùng tử ngoại sâu tới vùng khả kiến bằng phương pháp Raman – trộn bốn sóng sử dụng môi trường khí hydro, tuy nhiên hiệu suất chuyển đổi năng lượng từ xung bơm tới các xung đối Stoke chưa đạt được hiệu quả cao, phổ phát xạ của các xung đối Stoke trong trường hợp sợi quang rỗng có độ mở rộng phổ lớn. Các tác giả cũng đã chỉ ra ảnh hưởng của các hiệu ứng tự điều biến pha (SPM) và điều biến pha chéo (XPM) tới quá trình phát Raman – trộn bốn sóng nhưng chưa đưa ra sự mở rộng phổ các xung bơm và các xung đối Stoke phụ thuộc theo áp suất và cường độ xung bơm [8]. Trong khóa luận này, tôi tập trung nghiên cứu quá trình phát xung quang học đa sắc có độ rộng xung trong khoảng vài chục femto giây thông qua hiện tượng Phan Đình 1Chuyên ngành Quang Luận văn thạc sĩ khoa quang phi tuyến bậc ba trộn bốn sóng kết hợp với tán xạ Raman, Raman – trộn bốn sóng, trong môi trường khí hydro.

Đây là quá trình phát tăng cường Raman đối Stoke phi tuyến cho phép phát các xung đối Stoke bậc cao với hiệu suất cao vượt trội so với các hiệu ứng quang học phi tuyến bậc ba khác, sử dụng xung bơm là các xung laser cực ngắn. Xung bơm là xung laser cơ bản phát ra từ hệ laser Ti:sapphire (800 nm, 3.6 mJ, 35 fs, 1 kHz, Coherent Inc), xung họa ba bậc hai của xung laser cơ bản Ti:sapphire (800 nm, 5.6 mJ, 35 fs, 1 kHz, SpectraPhysics Inc), các xung Stoke là xung tín hiệu quá trình khuếch đại thông số (OPA) của xung cơ bản. Các xung bơm và xung Stoke được hội tụ đồng trục bằng gương cầu phản xạ vào ống khí và ống mao quản chứa khí hydro. Quá trình phát Raman – trộn bốn sóng được khảo sát ở các điều kiện áp suất khí khác nhau, và ở các thời gian trễ khác nhau, tính toán hiệu suất phát Raman – trộn bốn sóng và tác động của các hiệu ứng quang học phi tuyến bậc ba tới hiệu suất phát của quá trình Raman – trộn bốn sóng, khảo sát sự ảnh hưởng của hiện tượng SPM và XPM tới quá trình phát Raman – trộn bốn sóng và sự mở rộng phổ của các xung bơm phụ thuộc áp suất và cường độ.

Với mục đích tạo ra các xung laser cực ngắn nằm trong vùng tử ngoại sâu và tử ngoại chân không. Nghiên cứu quá trình chuyển hóa năng lượng từ xung bơm sang các xung đối Stoke, dưới sự hướng dẫn của giáo viên hướng dẫn TS. Hoàng Chí Hiếu, TS. Nguyễn Mạnh Thắng tôi đã thực hiện nghiên cứu đề tài luận văn thạc sĩ khoa học “Phát xung quang học đa sắc bằng phƣơng pháp Raman – trộn bốn sóng”.

Luận văn được trình bày trong 03 chương và kết luận Chƣơng 1: Tổng quan quang học phi tuyến và laser xung cực ngắn Chƣơng 2: Thực nghiệm Chƣơng 3: Kết quả và thảo luận Kết luận Phan Đình 2Chuyên ngành Quang Luận văn thạc sĩ khoa CHƢƠNG 1:XUNG CỰC NGẮN TỔNG QUAN QUANG HỌC PHI TUYẾN VÀ LASER 1. Quang học phi tuyến Quang học phi tuyến nghiên cứu các hiện tượng quang phi tuyến xảy ra do sự thay đổi tính chất quang học của vật liệu khi có trường ánh sáng tác dụng. Đối với những nguồn sáng có cường độ thấp khi tương tác với môi trường vật chất thường chỉ xảy ra những hiện tượng quang tuyến tính như phản xạ, nhiễu xạ, tán xạ, giao thoa. Tuy nhiên, đối với ánh sáng laser có công suất đủ lớn sẽ làm thay đổi tính chất quang học của vật liệu[11]gây ra các hiện tượng quang học phi tuyến khác nhau tùy thuộc vào vật liệu và cường độ nguồn ánh sáng.

Hiện tượng quang học phi tuyến đầu tiên được phát hiện là hiện tượng phát hòa ba bậc hai (SHG), do Franken và các cộng sự phát hiện vào năm 1961, là kết quả phản ứng bậc hai của nguyên tử với cường độ điện trường (cường độ nguồn sáng laser) tác dụng. Ánh sáng nói chung và ánh sáng laser nói riêng (các xung laser) là sóng điện từ, được mô tả bởi hai thành phần điện trường 𝑬 ~ và từ trường 𝑯 ~ (ký hiệu ~ ám chỉ rằng các trường biến đổi nhanh theo thời gian và là các đại lượng thực). Tuy nhiên, các hiện tượng quang học chỉ được mô tả bởi điện trường 𝑬 ~ , từ mối liên hệ giữa từ trường và điện trường trong các phương trình Maxwell[12]. Bản thân chùm laser là nguồn sáng có tính định hướng cao, đơn sắc.

Do vậy, có thể giả sử rằng sóng điện trường của Phan Đình 3Chuyên ngành Quang Luận văn thạc sĩ khoa chùm laser truyền theo một hướng nhất định trong không gian, trục ztrong hệ tọa độ Descartes, sóng điện từ có dạng[12]. Phan Đình 4Chuyên ngành Quang Luận văn thạc sĩ khoa 𝑬 ~ 𝒓, 𝑡 = 𝑒 𝐴 𝒓, 𝑡 exp 𝑖 𝒌𝑧 − 𝜔𝑡 + 𝑐. (2) Trong đó, k (k=ω/c=2π/λ) là vector sóng, 𝜔 là tần số góc, đường bao biên độ sóng 𝐴 𝒓, 𝑡 là hàm của không gian và thời gian, biến đổi chậm so với dao động của sóng, biến đổi rất nhanh theo thời gian và không gian. Biên độ này, thông thường là số phức và bao gồm cả thông số về pha biểu diễn trong hàm mũ.

𝑒 là vector đơn vị dùng để biểu diễn sự phân cực của sóng (chiều của vector điện trường), nếu vector này là thực thì sóng là phân cực phẳng, c. biểu diễn liên hợp phức, và trong phương trình (2), 𝑬 ~ có giá trị thực. Khi một sóng điện trường tác dụng tới môi trường điện môi, xuất hiện sự phân cực các liên kết điện tử do momen lưỡng cực 𝝁 (~)gây ra được mô tả trong hình 1.1[12], và được xác định theo công thức. 𝑷 ~ = 𝑁 𝝁(~) (3) Trong đó N là số lưỡng cực vi mô trong một đơn vị thể tích, là phép toán trung bình trên toàn bộ lưỡng cực của môi trường, bỏ qua các lưỡng cực vĩnh cửu có trong môi tường vì chúng không dao động ở các tần số quang học nên sẽ không 𝝌 1 (𝒓 − 𝒓′ , 𝑡 − 𝑡′) ∙ 𝑬 ~ (𝒓′ , bức xạ ra sóng điện từ.

𝑷 𝑡′)𝑑𝒓′𝑑𝑡′ +∞ +∞ (~) (4) = 𝜀 0 −∞ 𝑳 −∞ Trong đó hệ số điện môi trong chân không 𝜀 0 = 8.85 × 10−12 [farad/m] và 𝝌 1 (𝒓 − 𝒓′ , 𝑡 − 𝑡′)là tensor độ nhạy quang tuyến tính. Sự phân cực tuyến tính của môi trường đồng nhất không phụ thuộc vào trường tác dụng, mà chỉ phụ thuộc vào thời gian tác dụng của trường. Nó cũng không phụ thuộc vào vị trí tuyệt đối trong không gian mà chỉ phụ thuộc vào khoảng cách đối với vị trí ban đầu. Theo biến đổi Fourier, mối liên hệ giữa sự phân cực tuyến tính và trường tác dụng thông qua tensor nhạy quang tuyến tính.

Phan Đình 6Chuyên ngành Quang Luận văn thạc sĩ khoa Điện tích dương Điện tích âm Hình 1.1: Sự phản ứng của lưỡng cự với trường tác dụng, (a) Các lưỡng cực khi không có điện trường tác dung, (b) Khi có điện trường tác dụng. Giả sử rằng trong các trường hợp của quang học phi tuyến, môi trường phi tuyến không có từ tính, trung hòa về điện, không dẫn điện, khi đó phương trình sóng mô tả vector sóng điện trường truyền trong môi trường có dạng [13]. ∇×∇×𝑬 + 1 𝜕 𝑬 2 (~) 𝜕2𝑷( (~) =−1 (6) 𝜕𝑡 2 ~) 𝑐2 𝜕𝑡 𝜀 0𝑐 2 2 Khi cường độ của ánh sáng tác dụng có giá trị đủ lớn sự phân cực sẽ xuất hiện thêm thành phần phi tuyến, khi đó sự phân cực tổng quát của môi trường phi tuyến có dạng. (~) (~) 𝑷(~) = 𝑷𝑳 + 𝑷𝑵𝑳 (7) Trong đó 𝑷 𝑵𝑳(~)mô tả phần phân cực phi tuyến của môi trường, khi đó phương trình (6) có thể được viết dưới dạng.

∇ × ∇ × 𝑬(~) + 1 𝜕 𝑬 2 (~) 𝜕2𝑷𝑵𝑳 𝜕2𝑷𝑳(~) +1 (8) 1 =− (~) Phan Đình 7Chuyên ngành Quang Luận văn thạc sĩ khoa 𝑐2 𝜕𝑡 𝜀 0𝑐 𝜕𝑡 𝜀 0𝑐 𝜕𝑡 2 2 2 2 2 Phan Đình 8Chuyên ngành Quang Luận văn thạc sĩ khoa Số hạng phân cực phi tuyến trong phương trình (8) là nguồn gốc gây nên không đồng nhất của phương trình sóng. Trong hầu hết những trạng thái quang học phi tuyến, điện trường toàn phần được xem là sự chồng chập của các sóng gần như đơn sắc với m thành phần sóng tương ứng với tần số 𝜔𝜇 , vector sóng 𝒌𝜇 , 𝐴𝜇 𝒓, 𝑡 biến đổi chậm theo thời không gian và thời gian, phương trình điện trường (2) có thể được viết lại như sau. (9) Trong trường hợp, có sự tham gia của số hạng phân cực phi tuyếnxác định theo công thức. Hiện tượng phi tuyến bậc hai phát ra bức xạ tần số bậc hai, và chỉ xảy ra đối với các môi trường có sự mất mát thấp và không tán sắc.

Khi các trường tác dụng có các thành phần tần số khác nhau thì ta có.
