Tổng quan về giáo trình

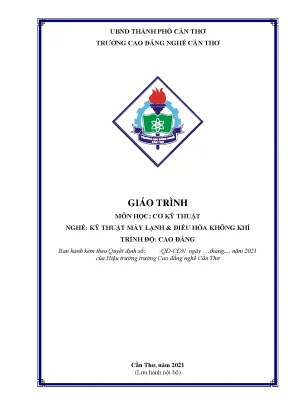

Giáo trình môn học: Cơ kỹ thuật (Mã số: MH 08) là tài liệu đào tạo chuyên môn do Trường Cao đẳng Nghề Cần Thơ ban hành năm 2021 theo quyết định của Hiệu trưởng, do tác giả Trần Thiện Trường đảm nhận vai trò chủ biên. Môn học giữ vị trí kiến thức kỹ thuật cơ sở bắt buộc, được bố trí giảng dạy ngay trong học kỳ đầu tiên của khóa đào tạo trình độ Cao đẳng nghề Kỹ thuật máy lạnh & Điều hòa không khí, học song song với các môn học kỹ thuật nền tảng khác như Vẽ kỹ thuật, Vật liệu và Đo lường kỹ thuật.

Mục tiêu học tập của giáo trình được xác định rõ trên ba phương diện chuẩn đầu ra:

  • Về kiến thức: Trang bị phương pháp thiết lập phương trình cân bằng cho hệ lực phẳng bất kỳ; kỹ thuật xác định phản lực liên kết; phương pháp vẽ biểu đồ nội lực cho thanh chịu lực; cách phân tích lực, nhận diện mặt cắt nguy hiểm và tính toán độ bền cho các kết cấu cơ bản.
  • Về kỹ năng: Hình thành năng lực tính toán kiểm tra bền cho kết cấu có sẵn và tính toán thiết kế kích thước các chi tiết, bộ phận kết cấu thường dùng trong quá trình lắp đặt máy móc.
  • Về năng lực tự chủ và trách nhiệm: Rèn luyện ý thức kỷ luật, tính kiên trì, cẩn thận, phương pháp làm việc khoa học, tích cực chủ động và khả năng phối hợp nhóm.

Cấu trúc giáo trình bao gồm 7 chương được xây dựng theo trật tự logic: từ các khái niệm cơ bản về sức bền vật liệu, khảo sát từng dạng chịu lực đơn giản (kéo - nén đúng tâm, cắt - dập, xoắn thanh tròn), đến trạng thái chịu lực phẳng phức tạp (uốn ngang phẳng), và mở rộng sang cơ sở nguyên lý máy cùng các cơ cấu truyền, biến đổi chuyển động.

Điểm đặc sắc của giáo trình là sự tinh gọn lý thuyết giải tích cơ học, bám sát các Tiêu chuẩn Việt Nam hiện hành, tập trung phục vụ trực tiếp việc kiểm tra bền và tính toán kết cấu cơ khí trong thực tế lắp đặt hệ thống cơ điện lạnh.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Giáo trình gồm 7 chương học thuật được phân bổ tuần tự từ lý thuyết biến dạng cơ bản đến nguyên lý động học máy:

  1. Chương 1: Các khái niệm (Mã chương: MH 08-01): Khảo sát đối tượng nghiên cứu của sức bền vật liệu (vật thể dạng thanh); định nghĩa tải trọng và ngoại lực (lực tập trung, lực phân bố, mômen); khái niệm nội lực và ứng suất (ứng suất pháp $\sigma$, ứng suất tiếp $\tau$ với quan hệ $P = \sqrt{\sigma^2 + \tau^2}$); nội dung phương pháp mặt cắt; phân loại các biến dạng cơ bản và 4 giả thiết vật liệu (tính đàn hồi tuyến tính/phi tuyến, tính liên tục, tính đồng nhất, tính đẳng hướng).
  2. Chương 2: Kéo nén đúng tâm (Mã chương: MH 08-02): Khái niệm lực dọc $N_z$ và quy ước dấu; phương pháp vẽ biểu đồ $N_z$; giả thiết Bernoulli (mặt cắt phẳng) và giả thiết các thớ dọc; biểu thức ứng suất pháp $\sigma = N_z / F$; định luật Hooke ($\sigma = E \cdot \varepsilon$); công thức biến dạng dọc tuyệt đối $\Delta l = \sum \frac{N_{zi} \cdot l_i}{E_i \cdot F_i}$; điều kiện bền và 3 bài toán cơ bản cho vật liệu dẻo và vật liệu giòn.
  3. Chương 3: Cắt và Dập (Mã chương: MH 08-03): Cơ chế biến dạng cắt; định nghĩa ứng suất tiếp $\tau_c = P / F_c$; định luật Hooke về cắt ($\tau_c = \gamma \cdot G$); hiện tượng dập cục bộ và ứng suất dập $\sigma_d = P / F_d$; phương pháp tính toán kiểm bền mối ghép bằng bu-lông và đinh tán (không tấm đệm, có 2 tấm đệm).
  4. Chương 4: Xoắn thanh tròn (Mã chương: MH 08-04): Khái niệm mômen xoắn nội lực $M_z$; quan hệ giữa mômen xoắn với công suất $N$ và số vòng quay $n$ ($M = 9736 \cdot N/n$ với kW; $M = 7162 \cdot N/n$ với HP); công thức ứng suất tiếp $\tau = M_z \cdot \rho / J_p$; mô đun chống xoắn $W_0$ của mặt cắt tròn đặc và hình vành khăn; góc xoắn $\varphi$; điều kiện bền, điều kiện cứng và chỉ số đánh giá tính hợp lý của mặt cắt $k_m = W_0 / \sqrt{F^3}$.
  5. Chương 5: Uốn ngang phẳng thanh thẳng (Mã chương: MH 08-05): Định nghĩa dầm chịu uốn; các thành phần nội lực lực cắt $Q_y$ và mômen uốn $M_x$; quy trình 4 bước lập biểu đồ nội lực; công thức ứng suất pháp $\sigma_z = (M_x / J_x) \cdot y$ và ứng suất tiếp $\tau = (Q_y \cdot S_x) / (J_x \cdot b_c)$; kiểm tra bền theo ứng suất đơn, trượt thuần túy và ứng suất phức tạp theo các thuyết bền (Thuyết bền ứng suất tiếp lớn nhất, Thuyết bền thế năng biến đổi hình dáng, Thuyết bền Mohr).
  6. Chương 6: Các khái niệm cơ bản về nguyên lý máy (Mã chương: MH 08-06): Khái niệm về khâu, khớp; phân loại và nguyên lý làm việc của các cơ cấu truyền chuyển động quay: cơ cấu bánh răng (bánh răng trụ cho trục song song, bánh răng côn cho trục cắt nhau), cơ cấu xích, cơ cấu trục vít - bánh vít, cơ cấu đai truyền, cơ cấu bánh ma sát; công thức xác định tỷ số truyền $i_{12} = \omega_1 / \omega_2 = n_1 / n_2 = z_2 / z_1$.
  7. Chương 7: Cơ cấu biến đổi chuyển động: Cấu tạo và nguyên tắc biến đổi dạng chuyển động trong các cơ cấu cơ khí: cơ cấu Bánh răng - Thanh răng, cơ cấu Tay quay - Con trượt, cơ cấu Cam, cơ cấu Cu-lít, cơ cấu Cóc và cơ cấu Man.

Progression logic của giáo trình đi từ việc phân tích tĩnh học vi phân trên từng phân tố vật rắn biến dạng, khảo sát trạng thái ứng suất đơn lẻ, nâng dần lên trạng thái ứng suất phẳng phức tạp, và cuối cùng tổng hợp thành chuyển động của các cụm cơ cấu máy móc hoàn chỉnh.

Kiến thức nền tảng được xây dựng

  • Hệ thống lý thuyết cơ học: Lý thuyết vật rắn biến dạng đàn hồi tuyến tính, lý thuyết thanh thẳng chịu lực tĩnh định, nguyên lý cộng tác dụng.
  • Nguyên lý và định luật cốt lõi: Phương pháp mặt cắt biến đổi lực tương hỗ thành ngoại lực khảo sát; Giả thiết mặt cắt phẳng Bernoulli; Định luật Hooke cho biến dạng dài và biến dạng trượt; Các thuyết bền ứng suất giới hạn (Thuyết bền 3, Thuyết bền 4, Thuyết bền Mohr).
  • Hệ thống công thức và chỉ số kỹ thuật: Mối liên hệ vi phân giữa tải trọng - lực cắt - mômen uốn; công thức tính mô đun chống uốn ($W_x$), mô đun chống xoắn ($W_0$), mômen quán tính chính trung tâm ($J_x$); chỉ số không thứ nguyên $k_m$ tối ưu hóa hình học tiết diện.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Giải quyết thuần thục 3 bài toán sức bền kinh điển: (1) Kiểm tra điều kiện bền/cứng, (2) Thiết kế xác định kích thước mặt cắt ngang ($F, W_x, W_0$), (3) Xác định tải trọng cho phép ($[P], [M]$). Tính toán các mối ghép then, chốt, đinh tán, bu-lông và hệ thống trục truyền động.
  • Kỹ năng phân tích (Analytical skills): Phân tích sơ đồ liên kết, lập hệ phương trình cân bằng tĩnh học để tìm phản lực; phân đoạn thanh và thiết lập hàm nội lực; vẽ, đọc hiểu và nhận xét bước nhảy, điểm cực trị trên các biểu đồ nội lực $N_z, Q_y, M_x, M_z$.
  • Năng lực thực hành nghề nghiệp (Practical competencies): Đánh giá khả năng chịu tải của các giá đỡ cơ khí, dầm treo máy nén (dầm chữ I số 10, dầm chữ T), tính chọn đường kính trục quạt, trục động cơ theo công suất và tốc độ quay trong lắp đặt thiết bị điện lạnh.

Phương pháp giảng dạy và học tập

Tiếp cận sư phạm (Pedagogical approach)

Giáo trình triển khai phương pháp giảng dạy kết hợp giữa phân tích giải tích toán học và quan sát hiện tượng vật lý trực quan. Các định đề và công thức tính toán đều được dẫn dắt từ việc quan sát các mẫu thí nghiệm thực tế (mẫu thanh lăng trụ chịu kéo có kẻ vạch, mẫu thanh tròn xoắn thuần túy kẻ lưới ô vuông, dầm chịu uốn uốn cong thớ dọc). Từ hiện tượng mặt cắt giữ phẳng hoặc biến dạng trượt góc, giáo trình xác lập các giả thiết kỹ thuật để đơn giản hóa mô hình tính toán.

Bài tập và bài toán ứng dụng (Practical exercises)

Hệ thống ví dụ mẫu và bài tập áp dụng được thiết kế chi tiết với số liệu cơ khí cụ thể, gắn liền với các sơ đồ tính kết cấu:

  • Bài toán thanh thép nhiều đoạn chịu tải trọng dọc trục $P_1 = 50\text{ kN}, P_2 = 70\text{ kN}, P_3 = 90\text{ kN}$, yêu cầu phân đoạn, lập phương trình mặt cắt và vẽ biểu đồ $N_z$.
  • Bài toán tính toán mối ghép hai tấm thép dày $t_1 = 10\text{ mm}$, $t_2 = 8\text{ mm}$ bằng đinh tán đường kính $d = 20\text{ mm}$, đồng thời xét điều kiện bền cắt, bền dập và bền kéo của bản thép để xác định lực kéo cho phép $[P] = 224\text{ kN}$.
  • Bài toán kiểm tra bền và góc xoắn của trục truyền động chịu các mômen phân bố $m_1, m_2, m_3$, tính trục bậc có đường kính $d_1 = 5\text{ cm}, d_2 = 4\text{ cm}$ và trục rỗng mặt cắt vành khăn ($D = 10\text{ cm}, d = 5\text{ cm}$).
  • Bài toán dầm giản đơn chịu lực tập trung $P = 10\text{ kN}$, dầm mặt cắt chữ T chịu uốn $M_x = 7200\text{ Nm}$ và tính toán dầm thép chữ I số 10 hoặc dầm tròn $D = 10\text{ cm}$.

Phương pháp đánh giá và hướng dẫn tự học

  • Phương pháp đánh giá: Đánh giá thông qua việc giải quyết các bài toán độc lập, mức độ chính xác khi vẽ biểu đồ nội lực và thảo luận bài tập nhóm cuối mỗi chương.
  • Hướng dẫn tự học: Người học cần tuân thủ quy trình 4 bước giải bài toán sức bền: (1) Xác định phản lực liên kết, (2) Chia đoạn thanh theo vị trí thay đổi tải trọng/tiết diện và dùng phương pháp mặt cắt lập biểu thức, (3) Vẽ biểu đồ nội lực theo đúng quy ước dấu và trục chuẩn, (4) Áp dụng công thức ứng suất tương ứng với vật liệu (dẻo hoặc giòn) để kết luận độ bền.

Điểm nổi bật và cập nhật

  • Căn cứ biên soạn chuẩn mực: Giáo trình được xây dựng dựa trên Tiêu chuẩn Việt Nam hiện hành và các tài liệu kỹ thuật cơ khí chuyên ngành, ban hành theo quyết định chính thức năm 2021 của Trường Cao đẳng Nghề Cần Thơ.
  • Cấu trúc tích hợp liên môn: Tài liệu tích hợp gọn gàng hai khối kiến thức quan trọng của kỹ thuật cơ khí gồm phần Sức bền vật liệu (từ Chương 1 đến Chương 5) và phần Nguyên lý máy - Chi tiết máy (Chương 6 và Chương 7) trong cùng một thời lượng môn học MH 08, giúp tinh gọn chương trình đào tạo nhưng vẫn đảm bảo tính bao quát.
  • Công thức tính toán kỹ thuật trực dụng: Cung cấp trực tiếp các công thức quy đổi thực tế cho kỹ sư và kỹ thuật viên cơ điện lạnh, chẳng hạn như công thức tính mômen xoắn qua công suất và tốc độ vòng quay trục ($M = 9736 \cdot N/n$ khi $N$ tính bằng kW; $M = 7162 \cdot N/n$ khi $N$ tính bằng HP), công thức đánh giá tối ưu hóa tiết diện rỗng qua hệ số $k_m = W_0 / \sqrt{F^3}$.
  • Tính ứng dụng thực tế trong ngành Nhiệt - Lạnh: Nội dung lý thuyết phục vụ trực tiếp việc giải thích và tính toán độ bền của giá treo dàn nóng, dầm đỡ tháp giải nhiệt, kết cấu khung vỏ máy điều hòa, tính toán then - chốt - đinh tán trên đường ống gió và kiểm tra an toàn trục máy nén khí, quạt ly tâm.

Đối tượng sử dụng giáo trình

  • Học sinh, sinh viên: Sinh viên trình độ Cao đẳng nghề ngành Kỹ thuật máy lạnh & Điều hòa không khí (sử dụng làm tài liệu học tập và làm bài tập chính khóa trong học kỳ 1).
  • Điều kiện tiên quyết (Prerequisites): Người học cần nắm vững kiến thức Toán học phổ thông (đại số tuyến tính, giải tích hình học, đạo hàm vi phân) và kiến thức Vật lý cơ học (tĩnh học vectơ, các định luật động lực học Newton). Quá trình học tập được bố trí tiếp thu song song với các môn Vẽ kỹ thuật, Đo lường kỹ thuật và Vật liệu học.
  • Giảng viên và cán bộ kỹ thuật: Dùng làm đề cương, tài liệu giảng dạy chuẩn cho giảng viên các trường cao đẳng, trung cấp nghề kỹ thuật; đồng thời làm tài liệu tra cứu, tham khảo cho cán bộ kỹ thuật, kỹ thuật viên thi công lắp đặt và bảo trì hệ thống máy lạnh tại doanh nghiệp.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Giáo trình được biên soạn chuyên biệt cho học sinh - sinh viên trình độ cao đẳng nghề theo học ngành Kỹ thuật máy lạnh & Điều hòa không khí, đồng thời là tài liệu tham khảo cho cán bộ, giáo viên kỹ thuật cơ khí và cơ điện lạnh.

2. Cần kiến thức nền nào để học môn học này?

Người học cần có kiến thức cơ bản về Toán giải tích, Hình học phẳng và Vật lý tĩnh học (phân tích lực, ngẫu lực). Môn học được học song song cùng các môn cơ sở ngành: Vẽ kỹ thuật, Đo lường kỹ thuật và Vật liệu.

3. Điểm khác biệt của giáo trình này so với các tài liệu Cơ kỹ thuật khác là gì?

Tài liệu tập trung vào các dạng biến dạng thanh điển hình và mối ghép thường gặp trong thực tế lắp đặt (kéo nén, cắt dập đinh tán/bu-lông, xoắn trục truyền, uốn dầm thép hình), kết hợp ngắn gọn với các cơ cấu truyền động nguyên lý máy, giảm thiểu các chứng minh giải tích phức tạp không cần thiết cho hệ cao đẳng nghề.

4. Làm sao để tự học và làm bài tập hiệu quả?

Người học cần nắm vững nguyên lý phương pháp mặt cắt để tìm nội lực, ghi nhớ quy ước dấu của từng thành phần ($N_z, Q_y, M_x, M_z$), rèn luyện kỹ năng vẽ biểu đồ nội lực theo 4 bước chuẩn hóa và giải đầy đủ các bài tập tự luận ở cuối mỗi chương.

5. Giáo trình có cung cấp tài liệu bổ trợ nào không?

Giáo trình cung cấp các bảng công thức tính toán đặc trưng hình học tiết diện (mặt cắt tròn, chữ nhật, vành khăn, dầm chữ I, dầm chữ T), hệ thống ví dụ mẫu có lời giải chi tiết từng bước và bảng câu hỏi thảo luận nhóm, bài tập về nhà sau từng chương.

Kết luận

Giáo trình môn học: Cơ kỹ thuật (MH 08) của Trường Cao đẳng Nghề Cần Thơ là tài liệu đào tạo cơ sở mang tính chuẩn hóa và thực tế. Giáo trình xây dựng nền tảng vững chắc về tính toán cơ học kết cấu thanh và nguyên lý truyền động cơ khí cho kỹ thuật viên ngành Kỹ thuật máy lạnh & Điều hòa không khí.

Lộ trình học tập đề xuất được phân định rõ ràng theo 7 chương tuần tự: bắt đầu từ việc nắm vững bản chất nội lực - ứng suất (Chương 1), thực hành giải quyết 3 bài toán cơ bản cho từng dạng chịu tải riêng biệt (Chương 2, 3, 4), giải bài toán uốn phẳng phức tạp (Chương 5), và hoàn thiện với việc phân tích động học các cơ cấu máy (Chương 6, 7).

Để tối ưu hóa quá trình học tập, sinh viên nên kết hợp nghiên cứu giáo trình cùng việc tra cứu Tiêu chuẩn Việt Nam về vật liệu cơ khí và tài liệu thực hành đo lường kỹ thuật.
