Tổng quan về giáo trình

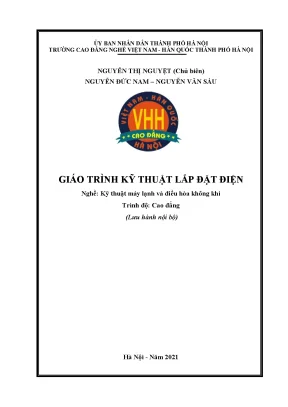

Giáo trình Kỹ thuật lắp đặt điện do Khoa Điện – Trường Cao đẳng Nghề Việt Nam - Hàn Quốc thành phố Hà Nội biên soạn năm 2021, do Nguyễn Thị Nguyệt làm Chủ biên cùng các tác giả Nguyễn Đức Nam và Nguyễn Văn Sáu. Giáo trình được lưu hành nội bộ, phục vụ trực tiếp cho chương trình đào tạo nghề Kỹ thuật máy lạnh và điều hòa không khí ở trình độ Cao đẳng.

Môn học mang mã số MĐ 21, là mô đun chuyên môn nghề có tổng thời lượng 90 giờ, bao gồm 30 giờ lý thuyết, 57 giờ thực hành và 3 giờ kiểm tra. Mô đun được bố trí giảng dạy sau các môn học tiên quyết: An toàn lao động, Máy điện, Vật liệu điện lạnh và Trang bị điện.

Mục tiêu học tập của giáo trình được xác định trên ba phương diện chuẩn đầu ra:

  • Kiến thức: Trang bị khả năng thiết kế kỹ thuật và thi công các mạng cung cấp điện đơn giản trong dân dụng và công nghiệp.
  • Kỹ năng: Thực hiện lắp đặt các công trình điện công nghiệp, kiểm tra, thử mạch, phát hiện sai sót và xử lý các sự cố kỹ thuật.
  • Năng lực tự chủ và trách nhiệm: Rèn luyện năng lực dự trù khối lượng vật tư, thiết bị phục vụ thi công; hình thành tư duy làm việc chính xác, an toàn và khoa học.

Giáo trình được cấu trúc theo 4 bài học tích hợp, tiếp cận từ kỹ năng lập bản vẽ, tổ chức mặt bằng đến lắp đặt mạng chiếu sáng, mạng phân phối điện công nghiệp và hệ thống bảo vệ an toàn. Điểm đặc thù của tài liệu là nội dung được xây dựng bám sát nhu cầu cấp nguồn, đóng cắt và bảo vệ của các hệ thống thiết bị nhiệt - điện lạnh và máy công nghiệp.

Nội dung kiến thức cốt lõi

[BÀI 1: Kiến thức & Kỹ năng cơ bản (5h)]
[BÀI 2: Lắp đặt mạng điện chiếu sáng (30h)]
[BÀI 3: Lắp đặt mạng điện công nghiệp (35h)]
[BÀI 4: Hệ thống nối đất và chống sét (20h)]

Các chương/chủ đề chính

Nội dung giáo trình được phân bổ qua 4 bài học chính với tiến trình logic từ tổng quan thiết kế đến thi công thực địa:

  • Bài 1: Các kiến thức và kỹ năng cơ bản về lắp đặt điện (5 giờ: 4 giờ lý thuyết, 1 giờ kiểm tra) Cung cấp quy trình tổ chức công việc thi công: kiểm tra thiết kế, lập bảng thống kê vật tư, lập biểu đồ tiến độ nhân lực theo giờ - người, soạn thảo phiếu công nghệ, bố trí phương tiện và quy định cự ly tập kết vật tư không quá 100m. Phân chia 4 bộ phận chuyên môn: chuẩn bị tuyến, lắp đường trục/tủ bảng điện, lắp đặt trong/ngoài nhà, và lắp đặt mạng điện thiết bị chuyên dụng. Hướng dẫn thành lập 4 loại bản vẽ: sơ đồ xây dựng (sơ đồ lắp đặt), sơ đồ đơn tuyến (tổng quát), sơ đồ chi tiết và sơ đồ ký hiệu.

  • Bài 2: Lắp đặt hệ thống điện chiếu sáng (30 giờ: 5 giờ lý thuyết, 24 giờ thực hành, 1 giờ kiểm tra) Trình bày hai phương pháp phân phối tải: rẽ nhánh từ đường dây chính và phân tải tập trung tại tủ phân phối. Cung cấp quy chuẩn mã màu dây, kích thước lắp đặt thiết bị dân dụng (ổ cắm 300mm, công tắc 1050mm, thiết bị bếp 2100mm). Hướng dẫn chọn tiết diện dây dẫn theo dòng phát nóng giới hạn $I_z$, $I_{đm}$ và mật độ dòng điện. Hướng dẫn chi tiết nguyên lý và sơ đồ đi dây của 10 dạng mạch điện: mạch đơn giản, mạch thay đổi độ sáng (công tắc nối tiếp, dimmer), mạch tuần tự hầm rượu/kho, mạch đảo chiều cầu thang (công tắc 3 chấu), mạch chữ thập (công tắc 4 chấu), mạch xung (rơ le xung và nút nhấn), mạch đèn huỳnh quang (chấn lưu và tắc te FS1, FS2, FS4), mạch cầu thang tự động (rơ le thời gian timer chỉnh định từ 30 giây đến 15 phút), mạch báo gọi chuông và mở cửa sử dụng biến áp hạ áp 8V.

  • Bài 3: Lắp đặt mạng điện công nghiệp (35 giờ: 14 giờ lý thuyết, 20 giờ thực hành, 1 giờ kiểm tra) Phân tích đặc tính phụ tải động lực 3 pha xoay chiều 50Hz, cấp điện áp hạ áp (<1kV: 220/380V, 380/660V, 660/1140V) và cao áp (3kV, 6kV, 10kV, 15kV). Phương pháp lắp đặt cáp theo 6 dạng môi trường đặc thù: khô ráo, ẩm, ướt, nóng, có bụi, có hóa chất và môi trường dễ cháy. Hướng dẫn 6 kết cấu đi dây công nghiệp: đi trên puli/sứ cách điện, ống thép đặt trên sàn bê tông có cột phân phối mô đun, hộp thép nhiều rãnh đặt dưới sàn, hệ thống dây treo chịu tải, đặt trong rãnh cáp chuyên dụng và hệ thống thanh dẫn (busway) bằng đồng/nhôm. Hướng dẫn lắp đặt máy phát điện diesel dự phòng, tủ đảo nguồn và khoảng cách an toàn phòng chống cháy nổ cấp N1C.

  • Bài 4: Lắp đặt hệ thống nối đất và chống sét (20 giờ: 7 giờ lý thuyết, 12 giờ thực hành, 1 giờ kiểm tra) Trình bày các khái niệm về nối đất bảo vệ, nối đất làm việc và chống sét trong công trình công nghiệp; các yêu cầu kỹ thuật và phương pháp thi công hệ thống nối đất, lắp đặt kim thu sét và mạng lưới chống sét.

Kiến thức nền tảng được xây dựng

Giáo trình thiết lập hệ thống kiến thức kỹ thuật dựa trên các tiêu chuẩn:

  • Hệ thống sơ đồ điện: Định nghĩa, chức năng và quy tắc đọc 4 dạng sơ đồ thiết kế (lắp đặt, đơn tuyến, chi tiết, ký hiệu).
  • Quy tắc phân loại và nhận diện pha: Chuẩn hóa ký hiệu và màu sắc dây dẫn theo tiêu chuẩn mới: Dây pha ($L_1, L_2, L_3$ - đen, nâu, xanh dương), dây trung tính ($N$ - xanh dương), dây bảo vệ ($PE$ - xanh lá/vàng), dây kết hợp trung tính - bảo vệ ($PEN$ - xanh lá/vàng).
  • Phương pháp tính toán tiết diện ruột dẫn: Lựa chọn tiết diện dựa trên dòng điện phát nóng cho phép ($I_z$), kiểm tra độ sụt áp, tổn hao điện năng và độ bền cơ học; tra cứu bảng thông số khả năng chịu tải của cáp cách điện PVC (NYM, NYBUY, NYIF, H07V-R, H07V-K) ở nhiệt độ môi trường 30°C.
  • Tiêu chuẩn môi trường công nghiệp: Quy chuẩn đi dây kín/hở cho từng môi trường nhà xưởng; quy chuẩn lắp đặt thiết bị nguồn với cự ly an toàn cháy nổ cấp N1C (khu bể chứa cách 40-50m, khu xuất nhập téc cách 20-30m, cự ly giữa 2 máy phát 3m đối với máy <500kVA và 5m đối với máy $\ge$500kVA).

Kỹ năng phát triển

Sau khi hoàn thành mô đun, người học hình thành các nhóm kỹ năng chuyên môn:

  • Kỹ năng thiết kế và đọc bản vẽ: Lập sơ đồ mặt bằng xưởng, sơ đồ đi dây ngoài nhà, sơ đồ phân xưởng và lập bảng bóc tách khối lượng vật tư thi công.
  • Kỹ năng thi công mạng hạ áp dân dụng: Đấu nối hoàn chỉnh các tủ phân phối căn hộ, thi công hệ thống chiếu sáng dùng thiết bị điều khiển chuyên dụng (công tắc chữ thập, rơ le xung, timer thời gian, chấn lưu điện từ, biến áp hạ áp điều khiển khóa cửa).
  • Kỹ năng lắp đặt điện công nghiệp: Kéo cáp ngầm, uốn và lắp đặt ống thép chịu lực, lắp ráp hộp rãnh ngầm sàn, thi công đường dây treo trên dây thép chịu tải, lắp ghép hệ thống thanh cái dẫn điện (busway) bằng xe nâng và giàn giáo chuyên dụng.
  • Kỹ năng lắp đặt nguồn dự phòng và an toàn: Lắp đặt tủ chuyển đổi nguồn lưới - máy phát (cầu dao đảo), thực hiện đúng quy trình an toàn vận hành máy phát diesel (thao tác ắc quy tháo cực âm trước cực dương, nối đất chống tĩnh điện khi tra nhiên liệu) và kiểm tra thông mạch, thử tải hệ thống.

Phương pháp giảng dạy và học tập

Mô đun được xây dựng theo định hướng giảng dạy tích hợp giữa lý thuyết chuyên môn và thực hành nghề nghiệp:

  • Tiếp cận sư phạm (Pedagogical approach): Giảng viên diễn giải lý thuyết nguyên lý mạch và quy chuẩn an toàn trên lớp học (30 giờ), sau đó chuyển giao sang hướng dẫn quy trình công nghệ tại phòng thực hành (57 giờ). Bài học kết hợp việc đọc hiểu ký hiệu bản vẽ với thao tác đấu nối trực tiếp trên các module bảng điện và mô hình công nghiệp.
  • Hệ thống bài tập và thực hành (Practical exercises & Case studies):
    • Bài tập đọc và chuyển đổi từ sơ đồ đơn tuyến sang sơ đồ chi tiết và sơ đồ lắp đặt thực tế.
    • Thực hành lắp đặt hệ thống phân tải từ tủ điện căn hộ, phân chia lộ dây ổ cắm, chiếu sáng và các thiết bị công suất lớn (máy nén, máy lạnh, bình nước nóng).
    • Thi công thực tế 10 dạng mạch chiếu sáng: lắp mạch đèn cầu thang nhiều tầng với rơ le thời gian, mạch xung điều khiển từ 5 vị trí qua nút nhấn, mạch đèn huỳnh quang đúng chuẩn tắc te/chấn lưu.
    • Lắp ráp các tuyến ống thép chịu lực trên sàn bê tông, đấu nối hộp phân nhánh, thi công tuyến thanh cái dẫn điện và kết nối máy phát điện dự phòng qua cầu dao đảo pha.
  • Phương pháp đánh giá (Assessment methods):
    • Đánh giá thường xuyên trong các phiên thực hành thông qua mức độ chuẩn xác của mối nối, thẩm mỹ đi dây, độ sụt áp và khả năng vận hành mạch.
    • 3 bài kiểm tra định kỳ (tổng 3 giờ) tại các điểm mốc kết thúc Bài 1, Bài 2 và Bài 3, đánh giá toàn diện về năng lực phân tích sơ đồ và kỹ năng xử lý sự cố mạch điện.
  • Hướng dẫn tự học (Self-study guidelines): Sinh viên tự tra cứu bảng thông số kỹ thuật tiết diện cáp, đối chiếu sơ đồ mặt bằng xưởng mẫu, đọc trước quy chuẩn an toàn điện công nghiệp và tự rèn luyện kỹ năng vẽ sơ đồ nguyên lý.

Điểm nổi bật và cập nhật

Nội dung giáo trình thể hiện tính chuẩn hóa kỹ thuật và cập nhật theo thực tế sản xuất công nghiệp:

  • Kế thừa các tài liệu kỹ thuật chuẩn mực: Nội dung giáo trình được biên soạn dựa trên sự chọn lọc và kế thừa từ các tài liệu: Giáo trình Lắp đặt điện (TS. Phan Đăng Khải, NXB Giáo dục, 1999) và Giáo trình Kỹ thuật Lắp đặt điện (TS. Phan Đăng Khải, NXB Giáo dục, 2002), đồng thời bổ sung các nội dung thực tế tại các xưởng công nghiệp.
  • Cập nhật hệ thống ký hiệu và mã màu theo chuẩn quốc tế: Tài liệu phân định rõ sự chuyển đổi từ hệ thống ký hiệu cũ sang mới (pha $R, S, T \rightarrow L_1, L_2, L_3$; dây trung tính $M_p \rightarrow N$; dây bảo vệ $SL \rightarrow PE$; dây kết hợp $SL/M_p \rightarrow PEN$), giúp người học tiếp cận đồng bộ với các bản vẽ kỹ thuật hiện đại.
  • Tích hợp các công nghệ phân phối điện tiên tiến:
    • Giới thiệu giải pháp sử dụng công tắc dòng điện xung (rơ le xung - Steuerschalter) để thay thế hệ thống nhiều công tắc chữ thập phức tạp trong các hành lang dài, tối ưu hóa lượng cáp thi công.
    • Đưa vào quy trình lắp ghép hệ thống thanh dẫn (busway) phân phối điện năng thay cho hệ thống cáp truyền thống trong các nhà máy, kèm hướng dẫn thi công bằng xe nâng và giàn giáo tự hành.
    • Chi tiết hóa giải pháp đi dây dưới sàn thông qua hộp phân nhánh mô đun trên nền bê tông và hộp thép nhiều rãnh phân tách giữa mạch động lực và mạch điều khiển.
  • Chuẩn hóa thông số an toàn thực địa: Quy định rõ các khoảng cách an toàn phòng chống cháy nổ cho trạm máy phát theo cấp nguy hiểm nổ N1C, quy định bắt buộc về tiếp địa vỏ máy phát và chống phóng tĩnh điện khi tiếp nhiên liệu.

Đối tượng sử dụng giáo trình

  • Học sinh - Sinh viên:
    • Giáo trình được biên soạn chuyên biệt cho sinh viên hệ Cao đẳng nghề Kỹ thuật máy lạnh và điều hòa không khí tại Trường Cao đẳng Nghề Việt Nam - Hàn Quốc TP. Hà Nội.
    • Sử dụng cho sinh viên các khối ngành kỹ thuật điện, điện lạnh và bảo dưỡng cơ điện tại các cơ sở giáo dục nghề nghiệp.
  • Yêu cầu kiến thức tiên quyết (Prerequisites):
    • Người học bắt buộc phải hoàn thành các học phần nền tảng: An toàn lao động, Máy điện, Vật liệu điện lạnh và Trang bị điện.
    • Có kỹ năng cơ bản về đo kiểm điện áp, dòng điện và hiểu biết về an toàn điện hạ áp.
  • Giảng viên và cán bộ đào tạo:
    • Sử dụng làm tài liệu giảng dạy chuẩn cho mô đun MĐ 21 (90 giờ).
    • Làm căn cứ thiết kế đề cương bài giảng, phiếu hướng dẫn thực hành và tiêu chí chấm thi kỹ năng tay nghề.
  • Kỹ thuật viên thực tế và tài liệu tham khảo:
    • Cung cấp bảng tra cứu nhanh thông số cáp PVC, quy chuẩn kích thước lắp đặt thiết bị gia dụng và quy trình đấu nối tủ điện cho kỹ thuật viên thi công lắp đặt hệ thống cơ điện lạnh (M&E).

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng người học nào?

Giáo trình được thiết kế chuẩn hóa cho sinh viên hệ Cao đẳng nghề Kỹ thuật máy lạnh và điều hòa không khí. Tài liệu cũng phù hợp làm tài liệu học tập, tham khảo cho học viên các ngành kỹ thuật điện xí nghiệp, cơ điện tử và kỹ thuật viên lắp đặt hệ thống cơ điện (M&E).

2. Cần chuẩn bị những kiến thức nền tảng nào trước khi học mô đun này?

Người học cần hoàn thành 4 môn học/mô đun tiên quyết theo chương trình đào tạo gồm: An toàn lao động, Máy điện, Vật liệu điện lạnh và Trang bị điện. Đây là cơ sở để tiếp thu các nguyên lý vận hành động cơ 3 pha, vật liệu cách điện và quy tắc an toàn.

3. Giáo trình có điểm khác biệt gì về mặt kỹ thuật so với các tài liệu chung?

Giáo trình tập trung vào các giải pháp thi công thực tế cho công trình công nghiệp và dân dụng: chuẩn hóa bảng tra cáp NYM/H07V ở 30°C, chi tiết hóa 10 mạch điều khiển chiếu sáng chuyên dụng (rơ le xung, rơ le thời gian, chấn lưu/tắc te huỳnh quang, biến áp điều khiển 8V), đồng thời phân tích chi tiết kỹ thuật lắp thanh dẫn busway và tiêu chuẩn an toàn máy phát điện nổ cấp N1C.

4. Phương pháp tự học và rèn luyện kỹ năng thực hành như thế nào để đạt hiệu quả?

Người học cần kết hợp nghiên cứu lý thuyết phân tích sơ đồ (từ đơn tuyến sang chi tiết), sau đó đối chiếu quy trình trên các phiếu công nghệ và thực hành trực tiếp tại xưởng trên các mô hình bảng điện, rèn luyện kỹ năng bóc tách vật tư và tuân thủ các quy tắc an toàn lao động.

5. Có những tài liệu bổ trợ nào được sử dụng trong giáo trình?

Giáo trình tham khảo trực tiếp các tài liệu chuyên ngành của TS. Phan Đăng Khải (Giáo trình Lắp đặt điện, 1999 và Giáo trình KT Lắp đặt điện, 2002 - NXB Giáo dục), kết hợp cùng hệ thống bảng tra định mức dây dẫn theo tiêu chuẩn cách điện PVC và các bản vẽ sơ đồ mặt bằng xưởng công nghiệp.

Kết luận

Giáo trình Kỹ thuật lắp đặt điện (MĐ 21) là tài liệu đào tạo chuyên môn cung cấp hệ thống kiến thức toàn diện từ khâu thiết lập sơ đồ thiết kế, tổ chức thi công đến kỹ thuật lắp đặt mạng điện chiếu sáng, mạng động lực công nghiệp và hệ thống bảo vệ an toàn.

Lộ trình học tập được thiết kế mạch lạc qua 90 giờ đào tạo: $$\text{Bài 1: Tổ chức & Bản vẽ} \longrightarrow \text{Bài 2: Mạng chiếu sáng} \longrightarrow \text{Bài 3: Mạng công nghiệp & Máy phát} \longrightarrow \text{Bài 4: Nối đất & Chống sét}$$

Việc kết hợp chặt chẽ giữa 30 giờ lý thuyết và 57 giờ thực hành giúp người học hình thành năng lực thiết kế mạng điện hạ áp đơn giản, thi công mạng điện công nghiệp đúng quy chuẩn và xử lý hiệu quả các sự cố kỹ thuật trong thực tế nghề nghiệp. Để củng cố kiến thức, người học nên kết hợp nghiên cứu các tài liệu tham khảo của TS. Phan Đăng Khải và hệ thống tiêu chuẩn kỹ thuật điện hiện hành.
