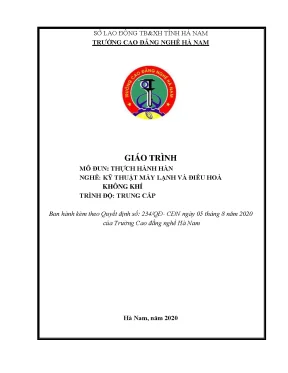

MÔ TẢ HỌC THUẬT VÀ NỘI DUNG GIÁO TRÌNH MÔ ĐUN: THỰC HÀNH HÀN (MĐ16)

Tổng quan về giáo trình

Giáo trình mô đun "Thực hành hàn" (Mã số: MĐ16) là tài liệu đào tạo chuyên môn thuộc chương trình khung quốc gia nghề Kỹ thuật máy lạnh và điều hoà không khí, cấp độ đào tạo Trung cấp – Cao đẳng nghề. Giáo trình được biên soạn bởi tác giả Phan Đức Trung và ban hành chính thức theo Quyết định số 234/QĐ-CĐN ngày 05 tháng 8 năm 2020 của Hiệu trưởng Trường Cao đẳng nghề Hà Nam.

+-------------------------------------------------------------------------+
|                    THÔNG TIN XUẤT BẢN & PHÁP LÝ                         |
+-------------------------------------------------------------------------+
| Tên mô đun   : Thực hành hàn                                            |
| Mã mô đun    : MĐ16                                                     |
| Cơ quan ban  : Trường Cao đẳng nghề Hà Nam (Sở Lao động TB&XH Hà Nam)   |
| Văn bản ban  : Quyết định số 234/QĐ-CĐN (05/08/2020)                    |
| Tác giả biên : Phan Đức Trung                                           |
| Thời lượng   : 45 giờ quy chuẩn (11 bài học lý thuyết & thực hành)      |
+-------------------------------------------------------------------------+

Về vị trí đào tạo, MĐ16 là mô đun chuyên môn mang tính chất bắt buộc, được bố trí giảng dạy sau khi người học đã hoàn thành các môn học cơ sở gồm Vẽ kỹ thuật, Cơ kỹ thuật và Thực tập nguội. Đây là mô đun kỹ thuật bổ trợ trực tiếp cho năng lực thực hành sửa chữa, lắp đặt hệ thống máy lạnh và điều hòa không khí. Mục tiêu trọng tâm của tài liệu là trang bị hệ thống kiến thức kỹ thuật và kỹ năng thao tác cơ bản về phương pháp hàn điện hồ quang tay (SMAW/MMA) và phương pháp hàn khí (Oxy-Acetylene).

Nội dung giáo trình được kết cấu thành 11 bài học với tổng thời lượng 45 giờ quy chuẩn, vận hành theo mô hình tích hợp đồng bộ giữa cơ sở lý thuyết công nghệ và quy trình thao tác thực hành xưởng. Điểm đặc thù của tài liệu là định hình các bài tập kỹ thuật hàn (hàn phẳng, hàn giáp mối, hàn lấp góc, hàn nối ống) bám sát trực tiếp vào các nhiệm vụ thực tế của nghề điện lạnh: đấu nối hệ thống đường ống dẫn gas môi chất lạnh, hàn sửa vỏ máy cơ khí, chế tạo và bảo trì dàn trao đổi nhiệt, cũng như gá lắp cố định kết cấu khung đỡ thiết bị lạnh.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Cấu trúc nội dung 11 bài học trong giáo trình được sắp xếp theo logic tiến trình công nghệ từ trang bị an toàn, sử dụng công cụ thiết bị, rèn luyện kỹ năng cơ bản đến thực hiện các liên kết hàn hoàn chỉnh:

                            TIẾN TRÌNH 11 BÀI HỌC
PHẦN I: HÀN ĐIỆN HỒ QUANG TAY                         PHẦN II: CÔNG NGHỆ HÀN KHÍ
- Bài 1: Nội quy xưởng & Kỹ thuật an toàn             - Bài 7: Kỹ thuật an toàn hàn khí
- Bài 2: Thiết bị & Dụng cụ hồ quang tay              - Bài 8: Thiết bị, dụng cụ hàn khí
- Bài 3: Kỹ thuật gây và duy trì hồ quang             - Bài 9: Châm & Chỉnh ngọn lửa hàn
- Bài 4: Hàn đường thẳng trên mặt phẳng               - Bài 10: Hàn giáp mối bằng hàn khí
- Bài 5: Hàn giáp mối ở vị trí bằng                   - Bài 11: Thực hành liên kết ống
- Bài 6: Hàn bằng lấp góc chữ "T"
  • Bài 1: Nội quy xưởng hàn và kỹ thuật an toàn hàn điện hồ quang tay: Quy định trật tự xưởng, trang bị bảo hộ lao động cá nhân, các yếu tố nguy hại (khí độc, bức xạ hồ quang, kim loại lỏng bắn tóe, điện giật, tiếng ồn $> 85\text{ dB}$) và tiêu chuẩn an toàn điện theo TCVN 7447 (IEC 60364).
  • Bài 2: Sử dụng thiết bị, dụng cụ hàn điện hồ quang tay: Cấu tạo, thông số kỹ thuật và nguyên lý làm việc của máy biến áp hàn xoay chiều (kiểu CTЄ, CTH, máy có lõi di động), máy phát điện hàn một chiều (kiểu CM, C) và máy hàn chỉnh lưu bán dẫn (Silic, Selen); quy chuẩn kìm hàn (300A, 500A), búa gõ xỉ và kính hàn lọc sáng.
  • Bài 3: Gây và duy trì hồ quang: Bản chất vật lý của hồ quang hàn; cấu tạo và phân bố nhiệt lượng hồ quang; cơ chế truyền kim loại lỏng vào bể hàn; kỹ thuật gây hồ quang bằng phương pháp mổ thẳng và ma sát; phân tích 7 dạng khuyết tật mối hàn điển hình.
  • Bài 4: Hàn đường thẳng và các đường thẳng song song trên mặt phẳng: Chế độ công nghệ hàn (đường kính que hàn $d_q$, cường độ dòng hàn $I_h$), kỹ thuật chuyển dịch đầu que hàn và thao tác rải hạt hàn trên mặt phẳng.
  • Bài 5: Hàn giáp mối ở vị trí bằng: Chuẩn bị mép hàn, gá đính phôi thép tấm và kỹ thuật hàn giáp mối vát mép hoặc không vát mép ở vị trí hàn bằng.
  • Bài 6: Hàn bằng lấp góc chữ "T": Kỹ thuật định vị góc que hàn, kiểm soát độ ngấu chân mối hàn và kỹ thuật đắp mối hàn lấp góc chữ T.
  • Bài 7 đến Bài 10: Chuyển sang công nghệ hàn khí, bao gồm: Kỹ thuật an toàn bình sinh khí, đất đèn ($CaC_2$), chai khí oxy ($O_2$), van giảm áp; cấu tạo mỏ hàn khí; kỹ thuật châm, nhận biết và điều chỉnh 3 vùng ngọn lửa hàn khí; phương pháp hàn giáp mối tấm kim loại mỏng bằng khí.

Kiến thức nền tảng được xây dựng

Giáo trình thiết lập hệ thống cơ sở lý thuyết công nghệ hàn thông qua các luận điểm khoa học kỹ thuật cụ thể:

  • Nhiệt động lực học hồ quang điện: Trong hồ quang điện cực carbon một chiều, nhiệt độ vùng cathode đạt $2500 - 3200^\circ\text{C}$ (chiếm 38% tổng nhiệt lượng), anode đạt $2500 - 4000^\circ\text{C}$ (chiếm 42% tổng nhiệt lượng), và cột hồ quang đạt $6000 - 7000^\circ\text{C}$ (chiếm 20% nhiệt lượng phóng tỏa).
  • Cơ chế hình thành bể hàn: Sự dịch chuyển của kim loại lỏng từ que hàn vào bể hàn được quyết định bởi 4 yếu tố vật lý: trọng lực của giọt kim loại, sức căng bề mặt phân tử, lực nén của cường độ điện trường, và áp lực khí sinh ra từ phản ứng hoàn nguyên oxide sắt tạo thành carbon monoxide ($CO$).
  • Cơ sở điện kỹ thuật máy hàn: Máy hàn hồ quang yêu cầu đường đặc tính ngoài dốc để duy trì sự ổn định. Điện áp không tải ($U_0$) đối với nguồn xoay chiều quy định $55 - 80\text{ V}$ (điện áp làm việc $U_h = 25 - 45\text{ V}$); nguồn một chiều có $U_0 = 30 - 55\text{ V}$ ($U_h = 16 - 35\text{ V}$). Dòng ngắn mạch được khống chế ở mức $I_{đ} = (1{,}3 - 1{,}4) I_h$.
  • Lý thuyết khuyết tật kim loại hàn: Phân loại chi tiết cơ chế phát sinh và biện pháp phòng ngừa cho 7 nhóm khuyết tật: nứt (13 vị trí nứt bề mặt, chân, mép, vùng ảnh hưởng nhiệt), rỗ khí (lỗ hơi do que ẩm hoặc hàm lượng carbon cao), lẫn xỉ hàn, hàn không ngấu, cháy khuyết cạnh, đóng cục, và biến dạng sai lệch hình dáng hình học.
                              BẢNG THÔNG SỐ VÙNG HỒ QUANG ĐIỆN
+--------------------+-----------------------+-----------------------+---------------------+
| Vùng hồ quang      | Nhiệt độ (°C)         | Tỷ lệ nhiệt lượng (%) | Đặc điểm tác động   |
+--------------------+-----------------------+-----------------------+---------------------+
| Vùng cực âm        | 2500 ÷ 3200           | 38%                   | Giải phóng electron |
| Vùng cực dương     | 2500 ÷ 4000           | 42%                   | Bắn phá ion dương   |
| Cột hồ quang       | 6000 ÷ 7000           | 20%                   | Khí bị ion hóa cao  |
+--------------------+-----------------------+-----------------------+---------------------+

Kỹ năng phát triển

  • Kỹ năng vận hành và bảo dưỡng thiết bị (Technical Skills): Khả năng đấu nối, bảo dưỡng và điều chỉnh dòng điện trên các dòng máy xoay chiều (Turbo 270, TM 250/401, Hutong BX1-300) và máy hàn một chiều (ARC 253/303/403/503, Project 1400, Arcforce 403); điều chỉnh biến dòng sun từ, khe hở mạch từ lõi di động hoặc cơ cấu vít me - đai ốc.
  • Kỹ năng phân tích và tính toán thông số chế độ hàn (Analytical Skills): Xác định đường kính que hàn $d_q$ theo chiều dày phôi thép $S$ thông qua công thức kỹ thuật: $$d_q = \frac{S}{2} + 1 \quad (\text{mm})$$ Tính toán cường độ dòng hàn tương ứng $I_h$; tra cứu số hiệu cấp độ kính bảo vệ mắt từ số 6 đến 14 dựa trên dải dòng điện làm việc ($<30\text{ A}$, $30-100\text{ A}$, $100-300\text{ A}$, và $>300\text{ A}$).
  • Kỹ năng gia công thực hành (Practical Competencies): Thao tác mồi hồ quang ổn định với khoảng cách duy trì $2 - 4\text{ mm}$; thực hiện các đường hàn thẳng song song đạt tỷ lệ kích thước ngấu tiêu chuẩn (chiều sâu ngấu $h = 2 - 6\text{ mm}$, chiều rộng $b = 2 - 2{,}5\text{ mm}$, chiều cao đắp $c = 2 - 5\text{ mm}$, tỷ lệ $b/h = 5 - 7$); gia công liên kết hàn giáp mối và mối nối chữ T đảm bảo không bị khuyết tật ngậm xỉ hay cháy thủng.

Phương pháp giảng dạy và học tập

Mô đun MĐ16 được triển khai theo phương pháp sư phạm kỹ thuật nghề nghiệp tích hợp (Integrated Vocational Pedagogy), kết hợp trực tiếp giữa bài giảng lý thuyết ngắn tại xưởng và các phiên luyện tập thao tác có hướng dẫn.

                      QUY TRÌNH 5 BƯỚC THỰC HÀNH TỔNG QUÁT
+------+---------------------------------+---------------------------------------------+
| Bước | Nội dung công việc              | Tiêu chuẩn kỹ thuật thực hiện               |
+------+---------------------------------+---------------------------------------------+
|  1   | Phân biệt & Khảo sát máy hàn    | Vẽ sơ đồ nguyên lý, cấu tạo AC và DC        |
|  2   | Nhận biết & Sử dụng dụng cụ     | Phân loại kìm hàn, búa xỉ, chọn kính hàn    |
|  3   | Vận hành an toàn thiết bị hàn   | Kiểm tra tiếp đất, dây nguồn, đóng thử máy  |
|  4   | Nộp tài liệu & Báo cáo học tập  | Hoàn thành bản vẽ và phiếu luyện tập xưởng  |
|  5   | Đóng máy & Vệ sinh công nghiệp  | Ngắt aptomat, thu dọn dụng cụ, làm sạch sàn |
+------+---------------------------------+---------------------------------------------+
  • Tổ chức bài tập thực hành: Phân bổ tài nguyên theo định mức tiêu chuẩn cho mỗi ca thực tập gồm 20 học viên (trang bị 2 máy hàn xoay chiều, 2 máy hàn một chiều, 10 bộ dụng cụ gõ xỉ/bàn chải thép, 10 kg que hàn và 1 bộ bản vẽ/catalog máy).
  • Quy trình kiểm tra vận hành an toàn: Học viên thực hiện tuần tự việc kiểm tra mạch nguồn đầu vào (vị trí công tắc OFF, siết bu-lông, tiếp địa vỏ máy theo TCVN 7447), đấu nối mạch hàn đầu ra (cáp hàn, kẹp mát, que hàn), làm sạch kính bảo hộ, đóng aptomat và hiệu chỉnh dòng điện bằng que thử trước khi gia công.
  • Phương pháp đánh giá kết quả (Assessment Methods):
    • Đánh giá lý thuyết: Trả lời hệ thống 6 câu hỏi tự luận cuối mỗi bài về an toàn chống cháy nổ, cấu tạo biến áp hàn, tác hại của hồ quang và nguyên lý vận hành máy hàn chỉnh lưu.
    • Đánh giá kỹ năng thực hành: Kiểm tra kích thước hình học mối hàn bằng thước đo chuyên dụng, kiểm tra độ đồng đều bề mặt, và nghiệm thu khuyết tật bên ngoài (không nứt, không rỗ khí bề mặt, không khuyết cạnh).
  • Hướng dẫn tự học và an toàn cá nhân: Người học bắt buộc phải nắm vững quy tắc xử lý khi que hàn bị dính (lắc nhẹ sang hai bên hoặc nhả kìm hàn), quy tắc khoảng cách an toàn chống cháy nổ (cách ly vật liệu dễ cháy tối thiểu $5\text{ m}$, giám sát hiện trường $30\text{ phút}$ sau khi hàn), và vệ sinh mặt phẳng hàn bằng bàn chải sắt trước khi thực hiện lượt hàn tiếp theo.

Điểm nổi bật và cập nhật

  • Tích hợp đa dạng các thế hệ thiết bị công nghệ: Giáo trình cung cấp bảng tra cứu thông số kỹ thuật và sơ đồ đấu nối chi tiết của cả máy hàn cơ truyền thống (máy biến áp sun từ, máy phát điện quay) lẫn các dòng máy hàn công nghiệp hiện đại:
    • Máy hàn xoay chiều: Turbo 270 (công suất $6{,}2\text{ kVA}$), TM 250/TM 401 ($14 - 19\text{ kVA}$), Hutong BX1-300 ($21\text{ kVA}$, dải dòng $60 - 300\text{ A}$).
    • Máy hàn một chiều: ARC 253 đến ARC 503 (chu kỳ làm việc đạt tới $400\text{ A}$ ở mức 35%), Arcforce 403 ($17{,}5\text{ kVA}$), và dòng máy điện tử một pha Project 1400 ($3{,}8\text{ kVA}$, trọng lượng $5{,}2\text{ kg}$).
  • Cập nhật các tính năng điều khiển động học hồ quang: Tài liệu đưa vào phân tích các công nghệ hỗ trợ quá trình hàn trên thiết bị điện tử, cụ thể:
    • Chức năng HOT START: Tự động tăng dòng mồi ban đầu, giúp dễ dàng gây hồ quang với nhiều loại vỏ bọc điện cực khác nhau.
    • Chức năng ARC FORCE: Khống chế và tối ưu hóa đường đặc tính động của cột hồ quang khi chiều dài hồ quang thay đổi trong lúc thao tác.
  • Chuẩn hóa hệ thống tiêu chuẩn kỹ thuật: Nội dung an toàn và thiết kế máy bám sát các tiêu chuẩn kỹ thuật quốc tế và quốc gia bao gồm TCVN 7447 (IEC 60364) về nối đất bảo vệ thiết bị điện, IEC 60974-1 về yêu cầu an toàn nguồn điện hàn, và IEC 60974-10 về mức độ tương thích điện từ trường.
  • Gắn kết thực tiễn ngành Nhiệt - Lạnh: Các bài tập công nghệ không dừng ở mức hàn cơ khí cơ bản mà hướng trực tiếp vào vật liệu mỏng, kỹ thuật hàn đồng tấm và hàn nối ống phục vụ hệ thống điều hòa không khí dân dụng và công nghiệp.

Đối tượng sử dụng giáo trình

+--------------------------+-------------------------------------------------------+
| NHÓM ĐỐI TƯỢNG           | PHẠM VI VÀ MỤC ĐÍCH SỬ DỤNG                           |
+--------------------------+-------------------------------------------------------+
| Sinh viên / Học viên     | Trình độ Trung cấp, Cao đẳng nghề Kỹ thuật máy lạnh   |
|                          | và điều hòa không khí; hoàn thành môn học tiên quyết.  |
| Giảng viên kỹ thuật nghề | Khung giáo trình giảng dạy 45 giờ; lập phiếu hướng    |
|                          | dẫn luyện tập xưởng và thang điểm đánh giá mối hàn.   |
| Thợ sửa chữa / Tự học    | Cẩm nang tra cứu thông số máy hàn, bảng tra kính hàn, |
|                          | quy tắc an toàn cháy nổ và xử lý khuyết tật mối hàn.  |
+--------------------------+-------------------------------------------------------+
  • Học sinh, sinh viên các cơ sở giáo dục nghề nghiệp: Dành cho người học trình độ Trung cấp và Cao đẳng thuộc chuyên ngành Kỹ thuật máy lạnh và điều hoà không khí. Tài liệu yêu cầu người học phải hoàn thành các môn học tiên quyết: Vẽ kỹ thuật (đọc hiểu bản vẽ mối nối cơ khí), Cơ kỹ thuật (hiểu ứng suất và biến dạng nhiệt), và Thực tập nguội (kỹ năng cưa, đục, giũa chuẩn bị mép phôi).
  • Giảng viên và cán bộ hướng dẫn thực hành: Tài liệu đóng vai trò là giáo trình giảng dạy chính thức, cung cấp định mức thiết bị, cấu trúc bài giảng tích hợp 11 bài, hệ thống câu hỏi kiểm tra đánh giá và các bảng hướng dẫn phòng ngừa sai hỏng trong quá trình luyện tập xưởng.
  • Kỹ thuật viên, thợ lắp đặt hệ thống cơ điện lạnh: Sử dụng làm tài liệu tham khảo kỹ thuật tại hiện trường để tra cứu chế độ chọn que hàn ($d_q, I_h$), công nghệ hàn ống đồng dẫn gas bằng ngọn lửa khí, và các biện pháp bảo hộ lao động theo quy chuẩn xưởng sản xuất.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Giáo trình được thiết kế chuẩn hóa cho học sinh, sinh viên theo học hệ Trung cấp và Cao đẳng nghề Kỹ thuật máy lạnh và điều hoà không khí, đồng thời là tài liệu tham khảo kỹ thuật cho thợ lắp đặt, bảo trì cơ điện lạnh.

2. Cần kiến thức nền nào trước khi học mô đun này?

Người học bắt buộc phải tích lũy khối kiến thức từ 3 môn học tiên quyết trong chương trình đào tạo: Vẽ kỹ thuật (để đọc bản vẽ chi tiết hàn), Cơ kỹ thuật (để nắm bản chất biến dạng cơ nhiệt) và Thực tập nguội (để thực hiện các thao tác vát mép, làm sạch phôi hàn).

3. Điểm khác biệt của giáo trình này so với các tài liệu công nghệ hàn thông thường?

Giáo trình MĐ16 được biên soạn tích hợp riêng cho ngành Điện Lạnh. Nội dung không mở rộng dàn trải sang các kết cấu hàn công trình nặng mà tập trung vào các kỹ thuật phục vụ trực tiếp ngành lạnh: hàn nối ống dẫn môi chất ga, hàn sửa vỏ thiết bị, phục hồi dàn trao đổi nhiệt bằng cả hai phương pháp hồ quang tay và hàn khí.

4. Làm sao để tự học và rèn luyện kỹ năng hiệu quả qua giáo trình?

Người học cần tuân thủ bảng quy trình 5 bước thực hành tổng quát, kết hợp tính toán chế độ hàn chính xác qua công thức $d_q = S/2 + 1$, luyện tập phương pháp mồi hồ quang từ ma sát sang mổ thẳng, và đối chiếu các mối hàn thực nghiệm với bảng nhận diện 7 nhóm khuyết tật để tự hiệu chỉnh góc độ và tốc độ đưa que hàn.

5. Có tài liệu bổ trợ nào kèm theo giáo trình không?

Giáo trình đi kèm hệ thống bản vẽ chi tiết gia công, bảng thông số kỹ thuật thương mại của các dòng máy hàn công nghiệp (Turbo 270, TM 401, BX1-300, ARC 503, Project 1400), danh mục trang thiết bị bảo hộ theo tiêu chuẩn TCVN 7447, và hệ thống câu hỏi tự luận ôn tập cuối mỗi bài học.

Kết luận

Giáo trình mô đun "Thực hành hàn" (MĐ16) của Trường Cao đẳng nghề Hà Nam cung cấp hệ thống kiến thức công nghệ và kỹ năng thao tác hàn hồ quang tay và hàn khí hoàn chỉnh cho nghề Kỹ thuật máy lạnh và điều hòa không khí. Tài liệu định hình lộ trình học tập logic 11 bài từ an toàn lao động, kiểm soát thiết bị đến gia công liên kết hàn trên tấm và hàn nối đường ống. Đây là tài liệu đào tạo chuyên môn phục vụ hiệu quả công tác giảng dạy, học tập và tra cứu kỹ thuật hàn ứng dụng trong lĩnh vực cơ điện lạnh.
