Kỹ thuật cảm biến - Khái niệm, nguyên lý chế tạo và ứng dụng thực tế

Tổng hợp các nguyên lý hoạt động và ứng dụng thực tiễn của kỹ thuật cảm biến hiện đại. Bài viết phân tích công nghệ cảm biến trong IoT và tự động hóa.

• Tác giả: Khoa CNTT ĐHSP KT Hưng Yên
• Trường học: Đại học Sư phạm Kỹ thuật Hưng Yên
• Chuyên ngành: Kỹ thuật cảm biến
• Đề tài: Kỹ thuật cảm biến
• Loại tài liệu: Đề cương học phần
• Địa điểm: Hưng Yên

Tóm tắt

I. Tổng quan về kỹ thuật cảm biến và nguyên lý cơ bản

Kỹ thuật cảm biến là lĩnh vực tập trung vào việc nghiên cứu, thiết kế và ứng dụng các thiết bị cảm biến. Cảm biến là thiết bị dùng để cảm nhận biến đổi các đại lượng vật lý và các đại lượng không có tính chất điện cần đo thành các đại lượng điện có thể đo và xử lý được. Các đại lượng cần đo như nhiệt độ, áp suất, ánh sáng tác động lên cảm biến cho ra tín hiệu điện tương ứng. Cảm biến là phần tử then chốt trong mọi hệ thống đo lường, điều khiển và tự động hóa. Chúng cho phép con người giám sát và tương tác với môi trường vật lý một cách chính xác. Việc hiểu rõ nguyên lý hoạt động và đặc trưng của cảm biến là nền tảng để thiết kế các mạch đo hiệu quả. Các đặc trưng cơ bản bao gồm dải đo, độ nhạy, sai số và thời gian hồi đáp.

1.1. Định nghĩa và vai trò của cảm biến trong hệ thống đo lường

Cảm biến là thiết bị chuyển đổi một đại lượng vật lý không điện thành một đại lượng điện. Đại lượng điện này mang thông tin về đại lượng cần đo. Vai trò của cảm biến là cung cấp dữ liệu đầu vào chính xác cho hệ thống xử lý. Không có cảm biến, việc đo lường và điều khiển tự động trở nên không thể. Cảm biến đóng vai trò như cầu nối giữa thế giới vật lý và thế giới số.

1.2. Phân loại cảm biến dựa trên nguyên lý hoạt động và đại lượng đo

Cảm biến được phân loại theo nhiều tiêu chí. Theo nguyên lý, có cảm biến điện trở, điện dung, điện cảm, áp điện, quang dẫn. Theo đại lượng đo, có cảm biến nhiệt độ, áp suất, vị trí, lực, gia tốc. Mỗi loại cảm biến có ưu nhược điểm riêng về độ nhạy, dải đo và điều kiện làm việc. Việc lựa chọn cảm biến phù hợp là bước quan trọng trong thiết kế mạch đo.

II. Phân tích các loại cảm biến nhiệt độ và quang phổ biến

Cảm biến nhiệt độ và cảm biến quang là hai nhóm cảm biến được sử dụng rộng rãi trong công nghiệp và đời sống. Cảm biến nhiệt độ hoạt động dựa trên hiện tượng giãn nở nhiệt của chất rắn, lỏng, khí hoặc sự thay đổi điện trở của kim loại và chất bán dẫn. Các loại phổ biến là nhiệt kế điện trở (RTD) và cặp nhiệt ngẫu (thermocouple). Cảm biến quang hoạt động dựa trên hiệu ứng quang điện, chuyển đổi tín hiệu ánh sáng thành tín hiệu điện. Chúng được ứng dụng trong phát hiện vật thể, đo cường độ ánh sáng và truyền thông tin quang. Mỗi loại cảm biến có đường cong đặc trưng riêng, biểu diễn mối quan hệ giữa đầu vào và đầu ra. Việc hiểu rõ đặc điểm này giúp tối ưu hóa thiết kế mạch đo và xử lý tín hiệu.

2.1. Nguyên lý và đặc điểm của cảm biến nhiệt độ

Cảm biến nhiệt độ gồm nhiệt kế điện trở và cặp nhiệt ngẫu. Nhiệt kế điện trở sử dụng sự thay đổi điện trở của kim loại (như Platin) theo nhiệt độ. Cặp nhiệt ngẫu sinh ra sức điện động khi mối hàn hai kim loại khác nhau bị nung nóng. Cặp nhiệt có cấu tạo gồm điện cực, vỏ bảo vệ và sứ cách điện. Độ chính xác của phép đo phụ thuộc vào việc giảm thiểu ảnh hưởng của môi trường lên đầu tự do.

2.2. Nguyên lý và ứng dụng của cảm biến quang

Cảm biến quang dựa trên hiện tượng quang dẫn hoặc hiệu ứng quang điện. Khi ánh sáng chiếu vào vật liệu quang, điện trở thay đổi hoặc sinh ra dòng điện. Các loại phổ biến là điện trở quang, photodiode, phototransistor. Cảm biến quang ứng dụng trong hệ thống an ninh, đo mức chất lỏng, và điều khiển tự động. Chúng có ưu điểm là đáp ứng nhanh và không tiếp xúc.

III. Giải pháp thiết kế mạch đo và tối ưu hóa tín hiệu cảm biến

Thiết kế mạch đo là quá trình xây dựng hệ thống để thu thập, xử lý và hiển thị thông tin từ cảm biến. Mạch đo cơ bản gồm cảm biến, bộ biến đổi tín hiệu và thiết bị chỉ thị. Thực tế, mạch đo thường phức tạp hơn với nhiều khối chức năng. Các khối này bao gồm mạch tuyến tính hóa, mạch khử nhiễu, bộ khuếch đại, bộ chuyển đổi tương tự-số (ADC) và vi xử lý. Bộ khuếch đại thuật toán là phần tử tích hợp dùng để khuếch đại tín hiệu yếu từ cảm biến. Việc tối ưu hóa tín hiệu nhằm nâng cao độ chính xác, giảm nhiễu và đảm bảo tính ổn định. Chuẩn hóa hệ đo đảm bảo mỗi giá trị chỉ thị đầu ra tương ứng chính xác với đại lượng đo đầu vào.

3.1. Cấu trúc và thành phần của mạch đo cảm biến điển hình

Mạch đo cảm biến điển hình bao gồm nhiều thành phần. Ở đầu vào là cảm biến, tiếp theo là tiền khuếch đại để tăng cường tín hiệu. Bộ so pha lọc nhiễu loại bỏ các thành phần nhiễu không mong muốn. Bộ khuếch đại chính đưa tín hiệu lên mức phù hợp. Bộ chuyển đổi tương tự-số (ADC) số hóa tín hiệu. Đầu ra có thể là hiển thị hoặc đưa vào máy tính xử lý.

3.2. Kỹ thuật tuyến tính hóa và khử nhiễu tín hiệu

Tuyến tính hóa là kỹ thuật chỉnh sửa đặc tính phi tuyến của cảm biến để đầu ra tỷ lệ tuyến tính với đầu vào. Điều này thường thực hiện bằng mạch phần cứng hoặc thuật toán phần mềm. Khử nhiễu loại bỏ các tín hiệu gây nhiễu từ môi trường, nguồn điện hoặc bản thân mạch. Các kỹ thuật phổ biến là lọc tần số, sử dụng mạch so pha và che chắn điện từ. Mục tiêu là thu được tín hiệu sạch và chính xác.

IV. Kết luận và ứng dụng thực tế của kỹ thuật cảm biến

Kỹ thuật cảm biến là nền tảng cho sự phát triển của công nghệ đo lường, điều khiển và tự động hóa. Các loại cảm biến đa dạng phục vụ cho nhiều lĩnh vực khác nhau. Cảm biến nhiệt độ, áp suất, vị trí, lực và gia tốc là những nhóm quan trọng. Sự tiến bộ của công nghệ vật liệu và vi điện tử đã tạo ra các cảm biến nhỏ gọn, chính xác và tiêu thụ ít năng lượng. Ứng dụng trải rộng từ công nghiệp sản xuất, y tế, giao thông đến các thiết bị tiêu dùng thông minh. Xu hướng hiện nay là phát triển cảm biến thông minh có khả năng tự hiệu chuẩn và giao tiếp không dây. Việc nắm vững kỹ thuật cảm biến là cần thiết cho kỹ sư trong thời đại công nghiệp 4.0.

4.1. Tổng hợp các nhóm cảm biến chính và đặc trưng

Các nhóm cảm biến chính bao gồm cảm biến nhiệt (nhiệt độ), cảm biến quang (ánh sáng), cảm biến cơ (vị trí, biến dạng, lực, gia tốc), cảm biến áp suất và lưu lượng. Mỗi nhóm có nhiều loại với nguyên lý hoạt động khác nhau. Đặc trưng chung cần xem xét là dải đo, độ nhạy, độ chính xác, thời gian hồi đáp và điều kiện môi trường làm việc. Lựa chọn cảm biến phù hợp là yếu tố quyết định hiệu quả hệ thống.

4.2. Ứng dụng trong công nghiệp và xu hướng phát triển

Cảm biến được ứng dụng rộng rãi trong tự động hóa nhà máy, giám sát môi trường, hệ thống an ninh và thiết bị y tế. Trong ô tô, cảm biến kiểm soát động cơ và an toàn. Xu hướng phát triển là cảm kiệm năng lượng, tích hợp trí tuệ nhân tạo và kết nối Internet vạn vật (IoT). Cảm biến MEMS (hệ thống vi cơ điện tử) ngày càng phổ biến do kích thước nhỏ và chi phí thấp.

Trích đoạn nội dung tài liệu

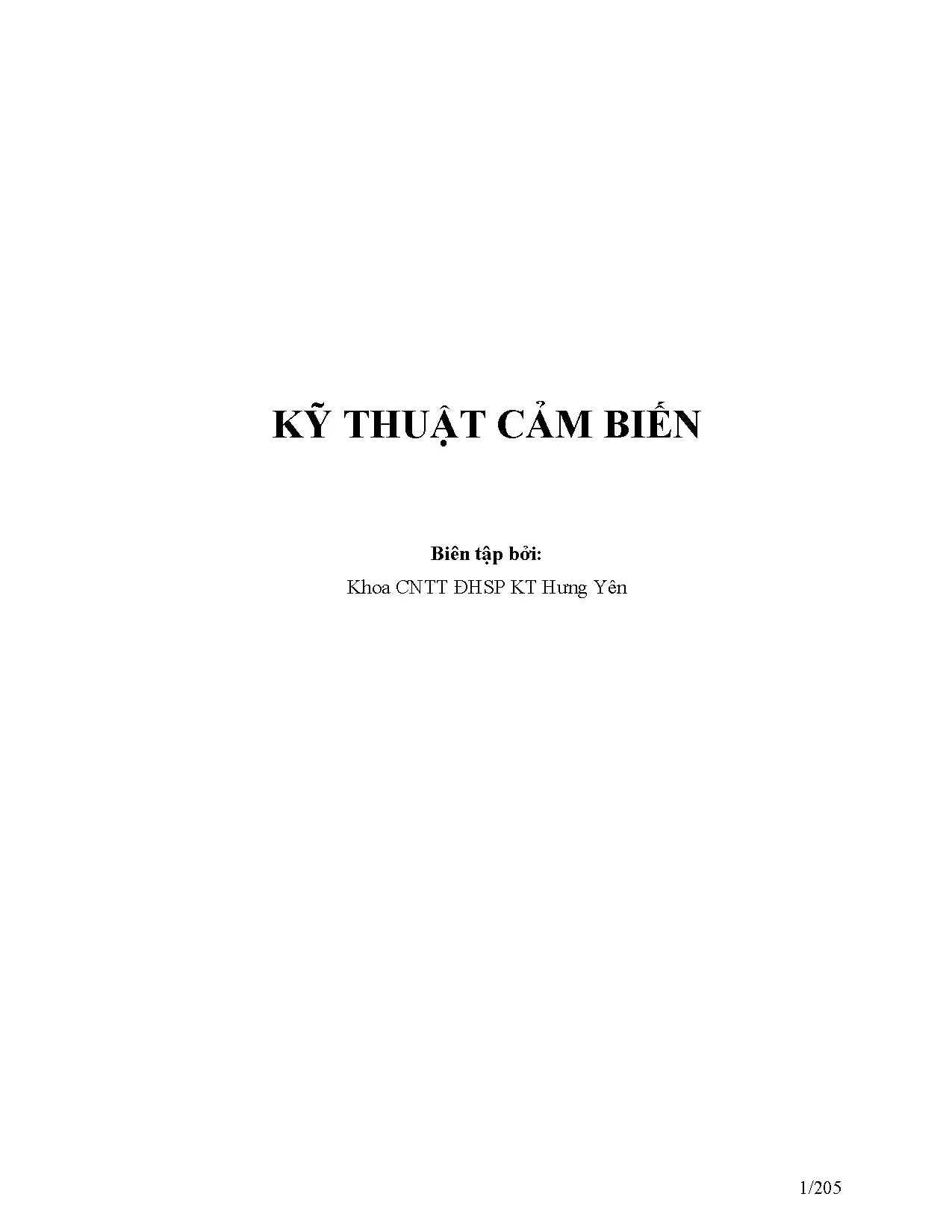

KỸ THUẬT CẢM BIẾN Biên tập bởi: Khoa CNTT ĐHSP KT Hưng Yên 1/205 KỸ THUẬT CẢM BIẾN Biên tập bởi: Khoa CNTT ĐHSP KT Hưng Yên Các tác giả: Khoa CNTT ĐHSP KT Hưng Yên Phiên bản trực tuyến: http://voer.vn/m/13775a37/1 2/205 MỤC LỤC 1. Bài 1: CÁC KHÁI NIỆM VÀ ĐẶC TRƯNG CƠ BẢN 2. Khái niệm và phân loại cảm biến 2. Đường cong chuẩn của cảm biến 2. Các đặc trưng cơ bản 3. Bài 2: NGUYÊN LÝ CHẾ TẠO VÀ MẠCH ĐO 3. Nguyên lý chung chế tạo cảm biến 3. Dụng cụ và kỹ thuật đo 4. Bài 1: CẢM BIẾN NHIỆT ĐỘ 4. Khái niệm cơ bản 4. Nhiệt kế giãn nở 4. Nhiệt kế điện trở 5. Bài 5: CÁC LOẠI CẢM BIẾN NHIỆT 5. Cảm biến nhiệt ngẫu 5. Bài 7: CẢM BIẾN QUANG 6. Tính chất và đơn vị đo ánh sáng 6. Cảm biến quang dẫn 7. Bài 8: CÁC LOẠI CẢM BIẾN QUANG 7. Phototransisto hiệu ứng trường 7. Một số kinh kiện khác 8. Bài 10: CẢM BIẾN ĐO VỊ TRÍ DỊCH CHUYỂN 8. Nguyên lý đo vị trí và dịch chuyển 8. Công tắc giới hạn 8. Điện thế kế điện trở 8. Cảm biến điện cảm 8. Cảm biến điện dung 9. Bài 12: CÁC LOẠI CẢM BIẾN ĐO VỊ TRÍ 9. Cảm biến quang 9. Cảm biến đo dịch chuyển bằng sóng đàn hồi 3/205 10. Bài 14: CẢM BIẾN ĐO BIẾN DẠNG 10. Biến dạng và phương pháp đo 10. Đầu đo điện trở kim loại 10. Cảm biến áp trở silic 10. Ứng suất kế dây rung 11. Bài 16: CẢM BIẾN ĐO LỰC 11. Cảm biến áp điện 11. Cảm biến từ giảo 11. Cảm biến đo lực dựa trên phép đo dịch chuyển 11. Cảm biến xúc giác 12. Bài 18: CẢM BIẾN VẬN TỐC, GIA TỐC VÀ ĐỘ RUNG 12. Khái niệm cơ bản1 12. Cảm biến đo vận tốc 12. Gia tốc kế áp điện 12. Gia tốc kế áp trở 12. Cảm biến đo tốc độ rung 13. Bài 20: CẢM BIẾN ĐO ÁP SUẤT VÀ LƯU LƯỢNG CHẤT LƯU 13. Áp suất và nguyên lý đo áp suất 13. Áp kế vi sai dựa trên nguyên tắc cân bằng thuỷ tĩnh 13. Cảm biến áp suất dựa trên phép đo biến dạng 13. Cảm biến đo lưu lượng 13. Cảm biến đo và phát hiện mức chất lưu 14. TÀI LIỆU THAM KHẢO Tham gia đóng góp 4/205 LỜI NÓI ĐẦU 5/205 LỜI NÓI ĐẦU Module Kỹ thuật cảm biến cung cấp các kiến thức về cảm biến và ứng dụng của các cảm biến. Module này giới thiệu các loại cảm biến: quang, nhiệt, điện, âm thanh, cảm biến hình ảnh; Kỹ thuật lắp ráp các mạch chuyển đổi sơ cấp từ đại lượng không điện thành đại lượng điện; Kỹ thuật thiết kế mạch điều khiển ứng dụng cảm biến. Cuốn đề cương này được biên soạn dựa trên khung chương trình module “Kỹ thuật cảm biến” thuộc chương trình đào tạo theo định hướng nghề nghiệp trong khuôn khổ dự án Hà Lan. Cuốn đề cương này chứa nội dung của 21 bài học theo đúng trình tự và mục tiêu thiết kế của chương trình. Các bài học lý thuyết được biên tập khá chi tiết, cập nhật các kiến thức mới và có tính ứng dụng cao. Để tiếp thu tốt module này yêu cầu sinh viên cần học trước các module kỹ thuật điện tử, điện tử số. 6/205 Bài 1: CÁC KHÁI NIỆM VÀ ĐẶC TRƯNG CƠ BẢN 7/205 Khái niệm Cảm biến là thiết bị dùng để cảm nhận biến đổi các đại lượng vật lý và các đại lượng không có tính chất điện cần đo thành các đại lượng điện có thể đo và xử lý được. Các đại lượng cần đo (m) thường không có tính chất điện (như nhiệt độ, áp suất .) tác động lên cảm biến cho ta một đặc trưng (s) mang tính chất điện (như điện tích, điện áp, dòng điện hoặc trở kháng) chứa đựng thông tin cho phép xác định giá trị của đại lượng đo. Đặc trưng (s) là hàm của đại lượng cần đo (m): s = F(m) (1.1) Người ta gọi (s) là đại lượng đầu ra hoặc là phản ứng của cảm biến, (m) là đại lượng đầu vào hay kích thích (có nguồn gốc là đại lượng cần đo). Thông qua đo đạc (s) cho phép nhận biết giá trị của (m). Phân loại cảm biến Tùy theo các đặc trưng phân loại, cảm biến có thể được chia thành nhiều loại khác nhau. Theo nguyên lý chuyển đổi giữa đáp ứng và kích thích (bảng 1.1 Hiện tượng Chuyển đổi giữa đáp ứng-kích thích • Nhiệt điện • Quang điện • Quang từ Hiện tượng vật lý • Điện từ • Quang đàn hồi • Từ điện • Nhiệt từ • Biến đổi hoá học Hoá học • Biến đổi điện hoá • Phân tích phổ • Biến đổi sinh hoá Sinh học • Biến đổi vật lý • Hiệu ứng trên cơ thể sống Theo dạng kích thích (bảng 1.2 Âm - Biên pha, phân cực - Phổ - Tốc độ truyền sóng thanh - Điện tích, dòng điện - Điện thế, điện áp - Điện trường (biên, pha, phân cực, Điện phổ) - Điện dẫn, hằng số điện môi . - Từ trường (biên, pha, phân cực, phổ) - Từ thông, cường độ từ trường - Độ Từ từ thẩm - Biên, pha, phân cực, phổ - Tốc độ truyền - Hệ số phát xạ, khúc xạ - Hệ số Quang hấp thụ, hệ số bức xạ - Vị trí - Lực, áp suất - Gia tốc, vận tốc - Ứng suất, độ cứng - Mô men - Khối Cơ lượng, tỉ trọng - Vận tốc chất lưu, độ nhớt Nhiệt - Nhiệt độ - Thông lượng - Nhiệt dung, tỉ nhiệt Bức - Kiểu - Năng lượng - Cường độ . xạ Theo tính năng của bộ cảm biến (bảng 1.3 - Độ nhạy - Độ chính xác - Độ phân - Khả năng quá tải - Tốc độ đáp ứng - Độ ổn giải - Độ chọn lọc - Độ tuyến tính - định - Tuổi thọ - Điều kiện môi trường - Công suất tiêu thụ - Dải tần Kích thước, trọng lượng- Độ trễ Phân loại theo phạm vi sử dụng ( bảng 1.4 - Công nghiệp - Nghiên cứu khoa học - Môi trường, khí tượng - Thông tin, viễn thông - Nông nghiệp - Dân dụng 9/205 - Giao thông - Vũ trụ - Quân sự - Phân loại theo thông số của mô hình mạch thay thế : + Cảm biến tích cực có đầu ra là nguồn áp hoặc nguồn dòng. + Cảm biến thụ động được đặc trưng bằng các thông số R, L, C, M . tuyến tính hoặc phi tuyến. 10/205 Khái niệm Đường cong chuẩn cảm biến là đường cong biểu diễn sự phụ thuộc của đại lượng điện (s) ở đầu ra của cảm biến vào giá trị của đại lượng đo (m) ở đầu vào. Đường cong chuẩn có thể biểu diễn bằng biểu thức đại số dưới dạng s = F(m), hoặc bằng đồ thị như hình 1.1 : Đường cong chuẩn cảm biến a) Dạng đường cong chuẩn b) Đường cong chuẩn của cảm biến tuyến tính Dựa vào đường cong chuẩn của cảm biến, ta có thể xác định giá trị mi chưa biết của m thông qua giá trị đo được si của s. Để dễ sử dụng, người ta thường chế tạo cảm biến có sự phụ thuộc tuyến tính giữa đại lượng đầu ra và đại lượng đầu vào, phương trình s= F(m) có dạng s = am +b với a, b là các hệ số, khi đó đường cong chuẩn là đường thẳng (hình 1. Phương pháp chuẩn cảm biến Chuẩn cảm biến là phép đo nhằm mục đích xác lập mối quan hệ giữa giá trị s đo được của đại lượng điện ở đầu ra và giá trị m của đại lượng đo có tính đến các yếu tố ảnh hưởng, trên cơ sở đó xây dựng đường cong chuẩn dưới dạng tường minh (đồ thị hoặc biểu thức đại số). Khi chuẩn cảm biến, với một loạt giá trị đã biết chính xác mi của m, đo giá trị tương ứng si của s và dựng đường cong chuẩn.2 : Phương pháp chuẩn cảm biến Chuẩn đơn giản Trong trường hợp đại lượng đo chỉ có một đại lượng vật lý duy nhất tác động lên một đại lượng đo xác định và cảm biến sử dụng không nhạy với tác động của các đại lượng ảnh hưởng, người ta dùng phương pháp chuẩn đơn giản. Thực chất của chuẩn đơn giản là đo các giá trị của đại lượng đầu ra ứng với các giá xác định không đổi của đại lượng đo ở đầu vào. Việc chuẩn được tiến hành theo hai cách: - Chuẩn trực tiếp: các giá trị khác nhau của đại lượng đo lấy từ các mẫu chuẩn hoặc các phần tử so sánh có giá trị biết trước với độ chính xác cao. - Chuẩn gián tiếp: kết hợp cảm biến cần chuẩn với một cảm biến so sánh đã có sẵn đường cong chuẩn, cả hai được đặt trong cùng điều kiện làm việc. Khi tác động lên hai cảm biến với cùng một giá trị của đại lượng đo ta nhận được giá trị tương ứng của cảm biến so sánh và cảm biến cần chuẩn. Lặp lại tương tự với các giá trị khác của đại lượng đo cho phép ta xây dựng được đường cong chuẩn của cảm biến cần chuẩn. Chuẩn nhiều lần Khi cảm biến có phần tử bị trễ (trễ cơ hoặc trễ từ), giá trị đo được ở đầu ra phụ thuộc không những vào giá trị tức thời của đại lượng cần đo ở đầu vào mà còn phụ thuộc vào giá trị trước đó của của đại lượng này. Trong trường hợp như vậy, người ta áp dụng phương pháp chuẩn nhiều lần và tiến hành như sau: - Đặt lại điểm 0 của cảm biến: đại lượng cần đo và đại lượng đầu ra có giá trị tương ứng với điểm gốc, m=0 và s=0. - Đo giá trị đầu ra theo một loạt giá trị tăng dần đến giá trị cực đại của đại lượng đo ở đầu vào. - Lặp lại quá trình đo với các giá trị giảm dần từ giá trị cực đại. Khi chuẩn nhiều lần cho phép xác định đường cong chuẩn theo cả hai hướng đo tăng dần và đo giảm dần. 12/205 Độ nhạy của cảm biến Đối với cảm biến tuyến tính, giữa biến thiên đầu ra Δs và biến thiên đầu vào Δm có sự liên hệ tuyến tính: Δs = S.2) Đại lượng S xác định bởi biểu thức được gọi là độ nhạy của cảm biến. Trường hợp tổng quát, biểu thức xác định độ nhạy S của cảm biến xung quanh giá trị mi của đại lượng đo xác định bởi tỷ số giữa biến thiên Δs của đại lượng đầu ra và biến thiên Δm tương ứng của đại lượng đo ở đầu vào quanh giá trị đó: (1.2) Để phép đo đạt độ chính xác cao, khi thiết kế và sử dụng cảm biến cần làm sao cho độ nhạy S của nó không đổi, nghĩa là ít phụ thuộc nhất vào các yếu tố sau: - Giá trị của đại lượng cần đo m và tần số thay đổi của nó. - Thời gian sử dụng.
