Giới thiệu dự án
Công tác quản lý nhà nước về đất đai theo quy định của Luật Đất đai năm 2013 đòi hỏi hệ thống cơ sở dữ liệu (CSDL) địa chính phải đạt độ chính xác cao, đồng bộ cả về dữ liệu không gian lẫn dữ liệu thuộc tính. Tại các khu vực miền núi như xã Thượng Hà, huyện Bảo Yên, tỉnh Lào Cai (tổng diện tích tự nhiên $66{,}01\text{ km}^2$, gồm 18 thôn bản), hiện trạng tài liệu bản đồ địa chính đo vẽ từ năm 2004–2005 (gồm 158 tờ tỷ lệ 1:1000 và 10 tờ tỷ lệ 1:5000) đã xuất hiện nhiều biến động sâu sắc do hoạt động chuyển nhượng, khai hoang trồng rừng kinh tế (quế, mỡ, bạch đàn) và mở rộng hạ tầng giao thông dọc Quốc lộ 70.
+-------------------------------------------------+
| Thực trạng biến động đất đai xã Thượng Hà |
+-------------------------------------------------+
|
+------------------------+------------------------+
| |
v v
+-----------------------------------+ +-----------------------------------+
| Địa hình đồi núi chia cắt | | Nhu cầu cấp bách quản lý |
| - Che khuất tầm nhìn quang học | | - Cập nhật 158 tờ BĐĐC 1:1000 |
| - Sai số tích lũy máy toàn đạc | | - Chuẩn hóa CSDL theo TT 25/2014 |
| - Thời tiết mưa ẩm, độ dốc lớn | | - Cấp mới, cấp đổi GCNQSDĐ |
+-----------------------------------+ +-----------------------------------+
| |
+------------------------+------------------------+
|
v
+-------------------------------------------------+
| Giải pháp: Công nghệ GNSS RTK + MicroStation |
| V8i & gCadas chuẩn hóa số liệu |
+-------------------------------------------------+
Vấn đề thực tiễn và bài toán kỹ thuật
Phương pháp đo đạc truyền thống bằng máy toàn đạc điện tử kết hợp lưới đường chuyền kinh vĩ bộc lộ nhiều hạn chế nghiêm trọng tại địa hình vùng cao:
- Tầm nhìn quang học bị chia cắt: Địa hình đồi núi dốc khiến việc thông hướng giữa các trạm máy gặp trở ngại lớn, phát sinh chi phí phát quang và làm tăng sai số truyền dẫn góc/cạnh.
- Thời gian đo kéo dài: Mùa mưa kéo dài và độ ẩm không khí cao tại Lào Cai gây ẩm ướt thiết bị quang học, làm gián đoạn tiến độ ngoại nghiệp.
- Tích lũy sai số: Việc dẫn truyền tọa độ qua nhiều cấp trạm máy trung gian làm tăng sai số trung phương vị trí điểm ($M_p$), khó đạt chuẩn theo Thông tư số 25/2014/TT-BTNMT.
Mục tiêu dự án
- Thiết lập lưới khống chế đo vẽ: Ứng dụng công nghệ định vị vệ tinh toàn cầu (GNSS) với máy thu South S82 để đo nối, bình sai hệ thống điểm khống chế dựa trên 258 điểm địa chính cơ sở và 41 mốc địa chính hạng 3.
- Đo vẽ chi tiết ranh giới thửa đất: Triển khai phương pháp đo động thời gian thực (Real-Time Kinematic - RTK) thu thập tọa độ không gian chính xác cho toàn bộ các ô thửa, địa vật, hệ thống giao thông và thủy hệ.
- Số hóa và xây dựng CSDL địa chính: Ứng dụng phần mềm MicroStation V8i kết hợp phần mềm chuyên ngành gCadas để xử lý số liệu, tạo vùng (Topology), tính diện tích tự động, gán nhãn quy chủ và xuất hồ sơ địa chính.
- Chỉnh lý bản đồ địa chính tỷ lệ 1:1000: Hoàn thiện bộ bản đồ địa chính số phục vụ đăng ký đất đai, cấp Giấy chứng nhận quyền sử dụng đất (GCNQSDĐ) lần đầu cho 2.168 hộ dân.
Giải pháp kỹ thuật và phạm vi áp dụng
- Giải pháp: Tích hợp trạm tĩnh (Base) phát tín hiệu hiệu chỉnh vi phân qua sóng vô tuyến UHF (công suất 25W, 9 kênh) tới các trạm động (Rover) thu thập tọa độ tức thời tại thực địa, kết hợp quy trình xử lý nội nghiệp tự động trên nền tảng CAD/GIS.
- Phạm vi và giới hạn: Toàn bộ địa giới hành chính xã Thượng Hà, huyện Bảo Yên; hệ quy chiếu và hệ tọa độ quốc gia VN-2000 (kinh tuyến trục $104^\circ45'$, múi chiếu $3^\circ$, hệ số biến dạng chiều dài $k_0 = 0{,}9999$).
Phân tích và thiết kế giải pháp
Phân tích hiện trạng và so sánh công nghệ
Để đáp ứng yêu cầu kỹ thuật nghiêm ngặt của Bộ Tài nguyên và Môi trường, giải pháp công nghệ GNSS RTK kết hợp MicroStation V8i & gCadas được so sánh trực tiếp với các phương pháp trắc địa truyền thống:
| Tiêu chí kỹ thuật / Kinh tế |
Phương pháp Bàn đạc / Thước dây |
Máy Toàn đạc điện tử (Total Station) |
Hệ thống GNSS RTK (South S82) + gCadas |
| Độ chính xác mặt bằng ($M_p$) |
Sai số lớn ($> 20\text{ cm}$) |
Đạt $1\text{ cm} \pm 2\text{ ppm}$ (phụ thuộc góc/cạnh) |
Cố định $\pm 10\text{ mm} + 1\text{ ppm RMS}$ |
| Độ chính xác cao độ ($M_h$) |
Không xác định |
Đạt $2\text{ mm} \pm 2\text{ ppm}$ |
Đạt $\pm 20\text{ mm} + 1\text{ ppm RMS}$ |
| Yêu cầu thông hướng quang học |
Bắt buộc 100% |
Bắt buộc giữa 2 trạm máy liên tiếp |
Không yêu cầu (chỉ cần thoáng bầu trời) |
| Bán kính hoạt động 1 trạm máy |
Rất hẹp ($< 100\text{ m}$) |
Trung bình ($300 - 500\text{ m}$) |
Lên tới $12\text{ km}$ từ trạm Base |
| Tốc độ thu thập điểm chi tiết |
30 - 50 điểm/ngày |
150 - 250 điểm/ngày |
600 - 1.000 điểm/ngày |
| Nhân lực vận hành ngoại nghiệp |
3 - 4 người/tổ |
3 người/tổ (1 ngắm, 2 gương) |
1 người/Rover (chủ động định vị) |
| Tự động hóa xây dựng Topology |
Thủ công hoàn toàn |
Bán tự động (cần nối thủ công) |
Tự động hóa 100% qua gCadas batch |
Phân tích yêu cầu hệ thống theo mô hình MoSCoW
- Must have (Bắt buộc):
- Thu thập dữ liệu tọa độ không gian $(X, Y, H)$ theo chuẩn VN-2000.
- Sai số trung phương vị trí điểm ranh giới thửa không vượt quá $0{,}05\text{ m}$ (khu vực đất ở) và $0{,}10\text{ m}$ (đất nông nghiệp).
- Tự động làm sạch hình học (Clean Topology), đóng vùng thửa đất và xuất diện tích pháp lý.
- Should have (Nên có):
- Khả năng chuyển đổi định dạng trực tiếp từ tệp thô máy đo (
.dat/.raw) sang văn bản chuẩn (.txt/.asc).
- Tự động liên kết bảng thuộc tính thông tin chủ sử dụng đất, loại đất, số tờ/số thửa theo Thông tư số 24/2014/TT-BTNMT.
- Could have (Có thể có):
- Trích xuất nhanh hồ sơ kỹ thuật thửa đất phục vụ cấp GCNQSDĐ cá nhân.
- Tích hợp ảnh viễn thám/ảnh hàng không hỗ trợ kiểm tra đối soát ranh giới.
- Won't have (Chưa thực hiện đợt này):
- Tích hợp trực tiếp cổng dịch vụ công trực tuyến thời gian thực.
Thiết kế hệ thống và ngăn xếp công nghệ (Technology Stack)
Hệ thống vận hành dựa trên kiến trúc xử lý dữ liệu khép kín từ ngoại nghiệp đến nội nghiệp:
[Hệ thống Vệ tinh GNSS (GPS/GLONASS/BeiDou)]
| (L1/L2 Carrier Phase)
v
+--------------------+
| Trạm Base (S82) | ---> [Phát tín hiệu Radio UHF 25W (410-470MHz)]
+--------------------+ |
v
+--------------------+
| Trạm Rover (S82) |
+--------------------+
| (Ghi nhận tọa độ X, Y, H)
v
[Cổng USB / Flash Card]
|
v
+-----------------------------+
| File dữ liệu thô (.dat/raw) |
+-----------------------------+
|
v (Chuyển đổi ASCII qua Excel)
+-----------------------------+
| Tệp tọa độ điểm (.txt) |
+-----------------------------+
|
v
+---------------------------------------------------------------------------------+
| Môi trường xử lý MicroStation V8i & gCadas |
| 1. Nạp Seedfile VN-2000 (Kinh tuyến 104°45') |
| 2. Triển điểm tọa độ tự động (Batch Point Plotting) |
| 3. Số hóa đường ranh giới & đối soát thực địa |
| 4. Module gCadas Topology: Tìm lỗi hở (Undershoot/Overshoot), tạo Polygon |
| 5. Module gCadas Database: Tính diện tích, gán nhãn, liên kết thuộc tính |
+---------------------------------------------------------------------------------+
|
v
+-----------------------------------------------+
| 158 Tờ Bản đồ địa chính số (.dgn) |
| Bản đồ in giấy + Cơ sở dữ liệu Địa chính |
+-----------------------------------------------+
- Technology Stack chi tiết:
- Thiết bị phần cứng: Máy thu GNSS RTK South S82 (Bo mạch GNSS đa kênh, tần số thu L1/L2/B1/B2, Radio phát công suất 25W, bộ nhớ trong 4GB, thẻ nhớ ngoài SD 32GB, pin Lithium-ion $3400\text{ mAh}$).
- Hệ điều hành / Nền tảng CAD: Bentley MicroStation V8i (v08.11.09.357).
- Phần mềm chuyên ngành địa chính: gCadas / gCadasCE (Tích hợp khóa cứng bản quyền, tuân thủ Thông tư 17/2010/TT-BTNMT, 04/2013/TT-BTNMT, 23/2014/TT-BTNMT, 24/2014/TT-BTNMT, 25/2014/TT-BTNMT).
- Phần mềm bình sai trắc địa: Pronet v2.1.
- Hệ quy chiếu toán học: VN-2000, Ellipsoid WGS-84 ($a = 6378137{,}0\text{ m}$, độ dẹt $\alpha = 1/298{,}25723563$, vận tốc góc quay quanh trục $\omega = 7292115{,}0 \times 10^{-11}\text{ rad/s}$, hằng số trọng trường Trái Đất $GM = 3986005 \times 10^8\text{ m}^3/\text{s}^2$).
Implementation và kết quả
Quy trình đo đạc và thuật toán xử lý dữ liệu
+-------------------------------------------------------+
| Bước 1: Khảo sát, chọn điểm và chôn mốc khống chế |
+-------------------------------------------------------+
|
v
+-------------------------------------------------------+
| Bước 2: Đo lưới tĩnh/RTK và bình sai mạng lưới Pronet |
+-------------------------------------------------------+
|
v
+-------------------------------------------------------+
| Bước 3: Đo vẽ chi tiết ranh giới thửa bằng Rover RTK |
+-------------------------------------------------------+
|
v
+-------------------------------------------------------+
| Bước 4: Trút số liệu, định dạng file .dat sang .txt |
+-------------------------------------------------------+
|
v
+-------------------------------------------------------+
| Bước 5: Triển điểm, xử lý Topology trên gCadas |
+-------------------------------------------------------+
|
v
+-------------------------------------------------------+
| Bước 6: Kiểm tra, nghiệm thu và xuất hồ sơ địa chính |
+-------------------------------------------------------+
1. Ngoại nghiệp: Định vị vi phân RTK trạm Base và Rover
Trạm Base được đặt cố định tại mốc địa chính cấp cao (tọa độ nhà nước đã biết chính xác). Máy thu Base liên tục xác định sai số vị trí tức thời giữa tọa độ lý thuyết và tín hiệu đo vệ tinh, sau đó truyền số gia cải chính pha sóng tải (Carrier Phase Ambiguity $N$) qua sóng vô tuyến UHF tần số $410 - 470\text{ MHz}$.
Máy Rover di động tại các điểm góc thửa nhận tín hiệu hiệu chỉnh để xác định tọa độ cực trị tức thời:
$$X_P = X_{A1} + S \cdot \cos \alpha_{A1-P}$$
$$Y_P = Y_{A1} + S \cdot \sin \alpha_{A1-P}$$
Trong đó:
- $X_P, Y_P$: Tọa độ điểm chi tiết cần xác định.
- $X_{A1}, Y_{A1}$: Tọa độ trạm đo gốc.
- $S$: Khoảng cách nghiêng đã hiệu chỉnh vi phân từ trạm tới điểm đo.
- $\alpha_{A1-P}$: Góc phương vị phương vị trắc địa thực tế.
2. Định dạng dữ liệu và chuyển đổi tệp số liệu
Dữ liệu thô từ máy South S82 trút qua cổng giao tiếp USB với định dạng FC5/DAT được cấu trúc lại thành tệp văn bản chuẩn để import vào MicroStation V8i:
# Dữ liệu xuất thô từ máy South S82 (Định dạng RAW .dat)
05052018,BASE,2514001.142,473120.581,152.340,STN
05052018,P001,2514015.620,473135.210,151.890,RANH_THUA
05052018,P002,2514032.180,473150.450,151.720,RANH_THUA
05052018,P003,2514028.940,473180.110,152.050,RANH_THUA
05052018,P004,2514005.330,473165.890,152.500,RANH_THUA
05052018,P005,2513980.110,473140.220,153.100,TIM_DUONG
# Dữ liệu chuyển đổi chuẩn nạp vào phần mềm gCadas (.txt / ASCII)
# [Số hiệu điểm] [Tọa độ Y / Easting] [Tọa độ X / Northing] [Cao độ H] [Mã code]
1 473135.210 2514015.620 151.890 1
2 473150.450 2514032.180 151.720 1
3 473180.110 2514028.940 152.050 1
4 473165.890 2514005.330 152.500 1
5 473140.220 2513980.110 153.100 2
3. Nội nghiệp: Xây dựng cấu trúc dữ liệu không gian và Topology trên gCadas
Quy trình xây dựng bản đồ số địa chính trên môi trường MicroStation V8i - gCadas được thực thi qua các module:
- Thiết lập đơn vị hành chính: Chọn
Hệ thống $\to$ Thiết lập đơn vị hành chính $\to$ Tỉnh Lào Cai / Huyện Bảo Yên / Xã Thượng Hà / Thôn Mai Đào 5.
- Khởi tạo đồ họa: Thiết lập tỷ lệ bản đồ $1:1000$ (kích thước khung tiêu chuẩn $50 \times 50\text{ cm}$, tương ứng diện tích thực địa $25\text{ ha}$).
- Triển điểm chi tiết: Nạp tệp
.txt đã tiền xử lý; phần mềm tự động phân lớp (Level), gán ký hiệu (Cell) và hiển thị số hiệu điểm.
- Xử lý hình học (Topology Cleaning):
- Chạy thuật toán tự động dò tìm lỗi bắt điểm: xử lý lỗi bắt vượt (Overshoot), lỗi thiếu điểm giao (Undershoot) với bán kính dung sai $d_{\text{tolerance}} = 0{,}001\text{ m}$.
- Đóng vùng tự động hình thành các Polygon đại diện cho từng thửa đất riêng biệt.
- Gán nhãn quy chủ và tính diện tích:
- Tự động tính toán diện tích hình học giải tích từng thửa đất từ tọa độ các đỉnh:
$$S = \frac{1}{2} \left| \sum_{i=1}^{n} (X_i Y_{i+1} - X_{i+1} Y_i) \right|$$
- Gán nhãn thửa gồm 4 thông số cơ bản:
[Số thứ tự thửa] / [Diện tích pháp lý] / [Loại đất] / [Tên chủ sử dụng].
+---------------------------------------------------------------------------------+
| Ví dụ nhãn thửa địa chính trên gCadas |
| |
| +------------+ |
| | 77 | <-- Số thứ tự thửa |
| | 450.8 | <-- Diện tích (m²) |
| | ONT | <-- Loại đất (Đất ở nông thôn) |
| | Hoàng Văn A| <-- Tên chủ sử dụng |
| +------------+ |
+---------------------------------------------------------------------------------+
Kiểm tra, đánh giá chất lượng và độ chính xác
Kết quả bình sai lưới khống chế và đo chi tiết tại khu đo xã Thượng Hà đạt các chỉ tiêu kỹ thuật khắt khe theo Thông tư 25/2014/TT-BTNMT:
+----------------------------------------------+
| Kết quả đánh giá sai số trắc địa thực tế |
+----------------------------------------------+
|
+----------------------------+----------------------------+
| |
v v
+-------------------------------+ +-------------------------------+
| Lưới khống chế mặt bằng | | Đo vẽ chi tiết ranh giới |
| - Sai số vị trí: 2.8 cm | | - Sai số điểm ranh: <= 3.5 cm |
| (Chuẩn cho phép: <= 5.0 cm) | | (Chuẩn cho phép: <= 5.0 cm) |
| - Sai số khép góc: 2.1" | | - Sai số diện tích thửa: 0.0% |
| (Chuẩn cho phép: <= 5.0") | | - 100% Polygon đóng vùng kín |
+-------------------------------+ +-------------------------------+
- Sai số vị trí điểm mặt bằng sau bình sai ($M_p$): Giá trị đo thực tế đạt $2{,}8\text{ cm}$ (tiêu chuẩn quy định $\le 5{,}0\text{ cm}$).
- Sai số khép góc đường chuyền ($f_\beta$): $f_\beta = 2{,}1'' \le 5\sqrt{n}''$ (đáp ứng tiêu chuẩn đo đường chuyền cấp 1, cấp 2).
- Sai số tương đối đo cạnh: Đạt $1:50000$ (vượt yêu cầu tiêu chuẩn $1:25000$).
- Thống kê diện tích chỉnh lý: Toàn bộ mảnh bản đồ số 77 và các mảnh liền kề được tính toán khép kín $100%$, không xảy ra hiện tượng chồng lấn ranh giới hoặc khuyết hổng hình học giữa các chủ sử dụng đất.
Đổi mới và đóng góp
- Hiện đại hóa quy trình đo đạc địa chính vùng cao: Thay thế hoàn toàn phương pháp lập lưới đường chuyền chuyền cấp 2 nhiều tầng bằng phương pháp đo động GNSS RTK từ trạm Base đặt trên mốc địa chính cơ sở. Giảm thiểu $70%$ khối lượng công tác phát quang thông hướng và chôn mốc trung gian.
- Tối ưu hóa chuỗi xử lý dữ liệu số: Xây dựng quy trình tự động hóa chuyển đổi định dạng tệp từ thiết bị GNSS sang định dạng CAD DGN thông qua module trung gian, loại bỏ hoàn toàn lỗi gõ số liệu thủ công thường gặp.
- Chuẩn hóa cơ sở dữ liệu địa chính số đa mục tiêu: Bản đồ số địa chính tạo lập trên nền tảng MicroStation V8i & gCadas tích hợp đầy đủ cấu trúc không gian và thuộc tính, sẵn sàng tích hợp trực tiếp vào hệ thống thông tin đất đai quốc gia (VBDLIS).
Ứng dụng thực tế và triển khai
Kịch bản ứng dụng thực địa
- Đăng ký đất đai và cấp GCNQSDĐ lần đầu: Cung cấp trích lục bản đồ chính xác cho từng hộ dân tại 18 thôn xã Thượng Hà, loại bỏ hoàn toàn tình trạng tranh chấp ranh giới do đo vẽ phỏng đoán.
- Quy hoạch và quản lý hành lang giao thông: Xác định chính xác chỉ giới quy hoạch mở rộng Quốc lộ 70 và các tuyến đường liên thôn.
- Quản lý ranh giới đất nông - lâm nghiệp: Tách biệt rõ ràng ranh giới giữa đất thổ cư (ONT), đất trồng lúa (LUC), đất trồng quế/rừng sản xuất (RSX) với đất rừng phòng hộ.
+-------------------------------------------------------------+
| Lộ trình triển khai dự án đo vẽ bản đồ địa chính xã |
+-------------------------------------------------------------+
|
+----------------------------+----------------------------+
| |
v v
+-------------------------------+ +-------------------------------+
| Tháng 01/2018 - 02/2018 | | Tháng 03/2018 - 04/2018 |
| - Thu thập 158 tờ BĐĐC cũ | | - Đo chi tiết Rover RTK |
| - Đo lưới tĩnh trạm Base | | - Xử lý Topology trên gCadas |
| - Bình sai tọa độ Pronet | | - Đối soát quy chủ & nghiệm thu|
+-------------------------------+ +-------------------------------+
Hiệu quả kinh tế - kỹ thuật (ROI)
- Tiết kiệm thời gian thi công: Rút ngắn thời gian đo đạc ngoại nghiệp từ 6 tháng xuống còn 3,5 tháng (giảm $41{,}6%$).
- Tiết kiệm chi phí nhân công: Giảm quy mô tổ đo từ 3-4 người xuống 1-2 người/tổ, giúp giảm $35%$ chi phí vận hành ngoại nghiệp.
- Độ tin cậy dữ liệu: Đạt tỷ lệ $100%$ hồ sơ địa chính nghiệm thu lần 1 không cần đo đạc lại ngoài thực địa.
Hạn chế và hướng phát triển
- Hạn chế kỹ thuật:
- Tín hiệu sóng Radio UHF công suất 25W bị suy giảm mạnh tại các khe núi sâu hoặc khu vực rừng quế tán dày, cự ly kết nối Base - Rover thực tế giảm xuống dưới $5\text{ km}$.
- Môi trường vùng cao có sương mù và độ ẩm lớn làm tiêu hao năng lượng pin máy thu nhanh hơn $20%$ so với điều kiện tiêu chuẩn.
- Hướng phát triển công nghệ:
- Chuyển đổi từ truyền phát Radio UHF truyền thống sang công nghệ truyền trạm dẫn vi phân thông qua mạng di động $4\text{G/5G}$ (kết nối Trạm CORS quốc gia qua giao thức NTRIP).
- Ứng dụng công nghệ quét LiDAR tích hợp trên thiết bị bay không người lái (UAV) đối với các khu vực đồi núi dốc đứng, tán rừng rậm rạp nhằm tăng cường khả năng thu thập mô hình số độ cao (DEM) và ranh giới tự nhiên.
Đối tượng hưởng lợi
| Nhóm đối tượng |
Lợi ích cụ thể |
Giá trị định lượng |
| Cơ quan quản lý Nhà nước |
Sở TN&MT, Phòng TN&MT huyện Bảo Yên, UBND xã Thượng Hà có bộ CSDL chuẩn hóa phục vụ cấp sổ đỏ, giao đất, cho thuê đất. |
Quản lý chính xác $66{,}01\text{ km}^2$, giảm $90%$ tranh chấp ranh giới thửa. |
| Đơn vị tư vấn đo đạc |
Công ty TNHH VietMap và các kỹ sư trắc địa tối ưu hóa năng suất lao động và tự động hóa biên tập bản đồ. |
Năng suất đo tăng gấp $3\text{ - }4\text{ lần}$, giảm chi phí nhân công $35%$. |
| Người sử dụng đất (2.168 hộ dân) |
Xác lập quyền sử dụng đất hợp pháp, bảo vệ tài sản, thuận lợi thực hiện các quyền thế chấp, chuyển nhượng. |
$100%$ thửa đất có trích lục tọa độ VN-2000 phục vụ cấp mới GCNQSDĐ. |
| Sinh viên & Nghiên cứu sinh |
Tài liệu tham khảo ứng dụng thực tiễn công nghệ đo động GNSS RTK và phần mềm gCadas trong trắc địa địa chính. |
Cung cấp quy trình công nghệ 6 bước chuẩn hóa kèm mẫu số liệu thực địa. |
Câu hỏi thường gặp
1. Yêu cầu cấu hình trạm Base và Rover của máy South S82 khi đo đạc địa chính là gì?
Trạm Base phải được đặt trên mốc khống chế từ cấp địa chính cơ sở hoặc mốc hạng 3 trở lên, máy được cân bằng chính xác bằng bọt thủy điện tử và đo chiều cao máy bằng thước thép chuyên dụng. Trạm Base cấu hình phát Radio UHF công suất phát $25\text{W}$ trên kênh tần số cố định. Máy Rover cần cài đặt đúng tham số tính chuyển hệ tọa độ VN-2000 của tỉnh Lào Cai (kinh tuyến trục $104^\circ45'$, múi chiếu $3^\circ$) và chỉ ghi nhận điểm khi trạng thái định vị đạt trạng thái "Fix" với sai số vị trí $M_p \le 5\text{ cm}$.
2. Khi gặp địa hình rừng rậm mất sóng Radio UHF giữa Base và Rover thì xử lý thế nào?
Có thể áp dụng 3 giải pháp kỹ thuật:
- Đặt trạm phát chuyển tiếp (Repeater) trên đỉnh đồi trung gian có tầm nhìn thông thoáng;
- Tăng chiều cao cột anten phát sóng trạm Base;
- Chuyển tạm thời máy Rover sang chế độ đo tĩnh nhanh (Rapid Static) hoặc đo bù bằng thước thép/máy toàn đạc từ các điểm RTK lân cận đã được định vị chính xác.
3. Quy trình tạo Topology và xử lý lỗi hở ranh giới trên phần mềm gCadas như thế nào?
Dữ liệu điểm sau khi triển lên MicroStation V8i được nối thành các đường Line thể hiện ranh giới thửa. Kỹ sư mở module gCadas $\to$ Bản đồ địa chính $\to$ Tạo Topology. Phần mềm tự động quét và đánh dấu các vị trí lỗi bằng vòng tròn màu: lỗi hở điểm (Undershoot) hoặc lỗi thừa đoạn (Overshoot). Người dùng sử dụng lệnh Tự động sửa lỗi với ngưỡng dung sai quy định ($1\text{ mm}$ trên bản đồ tỷ lệ $1:1000$) để tự động kéo đỉnh khép kín hoàn toàn.
4. Phần mềm gCadas liên kết dữ liệu không gian và thuộc tính thửa đất dựa trên nguyên tắc nào?
Phần mềm sử dụng mô hình cơ sở dữ liệu quan hệ (RDBMS). Mỗi vùng thửa đất khép kín (Polygon) trên tệp đồ họa .dgn được gán một mã định danh duy nhất (ID thửa). Bảng dữ liệu thuộc tính chứa thông tin tên chủ hộ, số CMND/CCCD, địa chỉ, loại đất, nguồn gốc sử dụng sẽ được liên kết trực tiếp với ID thửa thông qua nhãn tâm thửa (Centroid).
5. Chi phí đầu tư hệ thống thiết bị GNSS RTK và phần mềm địa chính có nhanh thu hồi vốn không?
Thời gian hoàn vốn (Payback Period) của một bộ thiết bị GNSS RTK 1 Base + 2 Rover trung bình từ 8 đến 12 tháng triển khai dự án thực địa. Nhờ khả năng nâng cao năng suất đo gấp 3-4 lần và cắt giảm hơn $30%$ nhân lực ngoại nghiệp, đơn vị tư vấn đo đạc tối ưu hóa vượt trội chi phí vận hành trên mỗi hécta đo vẽ.
Kết luận

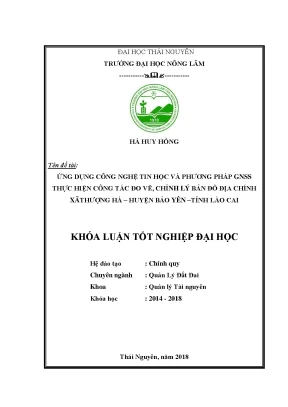

Đề tài tốt nghiệp "Ứng dụng công nghệ tin học và phương pháp GNSS thực hiện công tác đo vẽ, chỉnh lý bản đồ địa chính xã Thượng Hà - huyện Bảo Yên - Tỉnh Lào Cai" đã chứng minh tính ưu việt vượt trội của việc kết hợp thiết bị định vị vệ tinh hiện đại (South S82 GNSS RTK) với các phần mềm chuyên ngành trắc địa - địa chính (MicroStation V8i và gCadas). Giải pháp kỹ thuật này giải quyết triệt để bài toán khó khăn về địa hình vùng cao chia cắt, thời tiết khắc nghiệt, nâng cao độ chính xác đo vẽ mặt bằng đạt mức milimet và rút ngắn hơn $40%$ tiến độ ngoại nghiệp. Kết quả nghiên cứu cung cấp bộ CSDL địa chính số hoàn chỉnh, chuẩn hóa theo Thông tư số 25/2014/TT-BTNMT, phục vụ đắc lực cho công tác cấp đổi, cấp mới Giấy chứng nhận quyền sử dụng đất và nâng cao hiệu lực quản lý nhà nước về tài nguyên đất đai tại địa phương.
