Giới thiệu dự án
Theo thống kê từ Hiệp hội Kỹ sư Ô tô Quốc tế (SAE) và Cục Quản lý An toàn Giao thông Đường cao tốc Quốc gia Mỹ (NHTSA), các vụ tai nạn do mất kiểm soát hướng lái và lật xe chiếm hơn 30% tổng số ca tử vong trên các dòng xe gầm cao (SUV/Crossover). Nguyên nhân cốt lõi bắt nguồn từ trọng tâm xe cao, phân bố khối lượng bất đối xứng và độ trễ cơ - điện tử của các hệ thống dẫn động bốn bánh bán thời gian thế hệ cũ (On-Demand AWD) khi vận hành trên bề mặt có hệ số bám $\mu < 0.3$ (đường ướt, băng tuyết, bùn lầy).

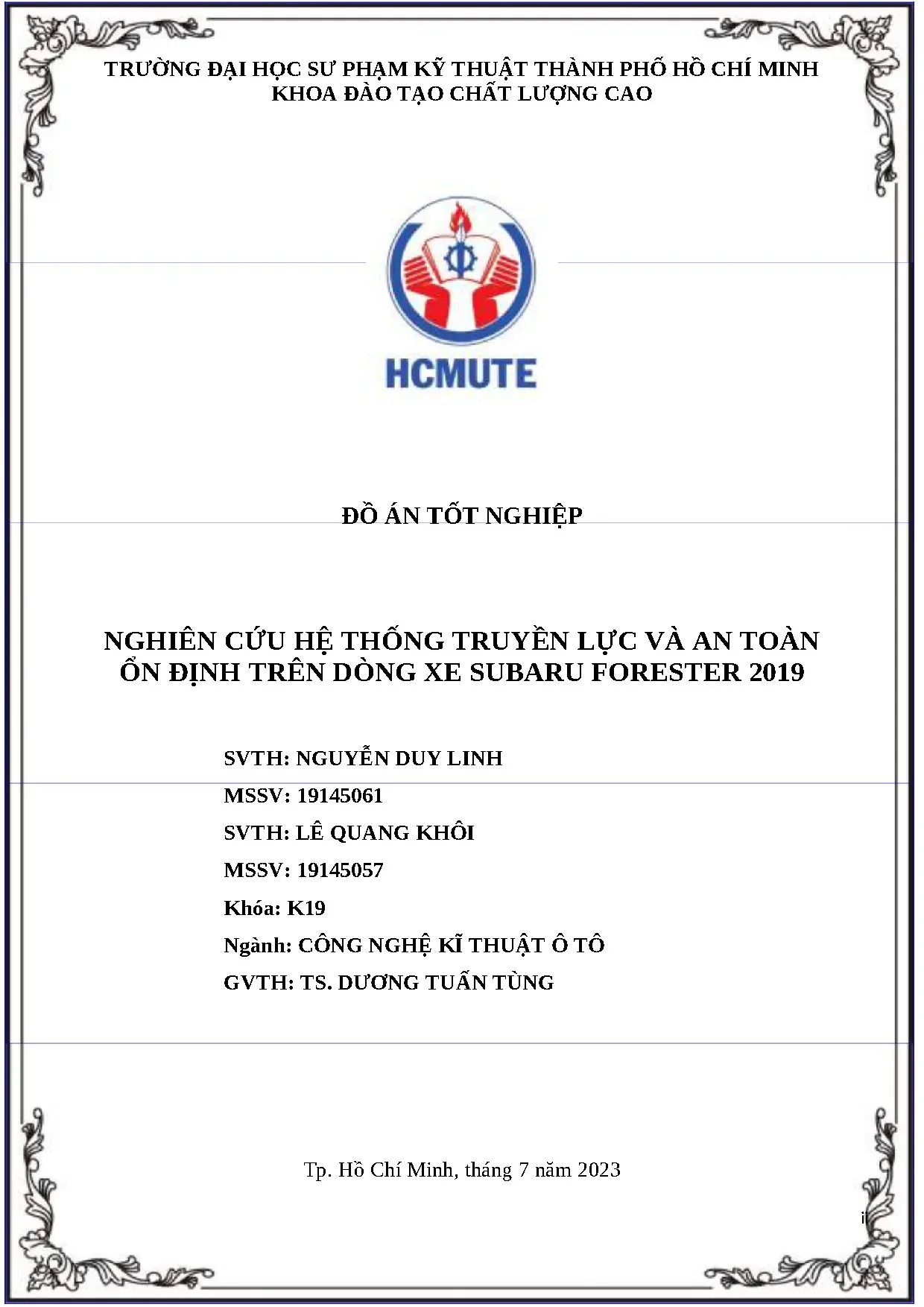

Đề tài "Nghiên cứu hệ thống truyền lực và an toàn ổn định trên dòng xe Subaru Forester 2019" tập trung giải quyết bài toán động lực học phức tạp giữa cơ cấu truyền động biến thiên vô cấp, hệ dẫn động bốn bánh toàn thời gian đối xứng và các thuật toán can thiệp ổn định thân xe chủ động.
+-----------------------------------+
| Động cơ Boxer 2.0L FB20 (Ngang) |
+-----------------+-----------------+
|
+-----------------v-----------------+
| Biến mô thủy lực (Lock-up Clutch)|
+-----------------+-----------------+
|
+-----------------v-----------------+
| Hộp số Lineartronic CVT (TR580) |
| - Puly sơ cấp / thứ cấp |
| - Xích thép kéo chịu lực |
+-----------------+-----------------+
|
+----------------------------+----------------------------+
| |
+------v----------------------+ +--------------v--------------+
| Vi sai cầu trước (Tích hợp) | | Ly hợp điện tử MP-T (S-AWD) |
+--------------+--------------+ +--------------+--------------+
| |
| +--------------v--------------+
| | Trục các-đăng truyền động |
| +--------------+--------------+
| |
+--------------v--------------+ +--------------v--------------+
| Bán trục & Bánh trước | | Vi sai cầu sau & Bánh sau |
+-----------------------------+ +-----------------------------+
Mục tiêu nghiên cứu cụ thể
- Giải mã cấu trúc cơ điện tử: Bóc tách toàn diện kết cấu hình học, thủy lực học của hộp số Lineartronic CVT, hệ dẫn động S-AWD phân bổ mô-men xoắn chủ động (Active Torque Split) và hệ thống kiểm soát cân bằng thân xe VDC (Vehicle Dynamics Control).
- Phân tích động lực học khung gầm: Đánh giá tương tác giữa hệ thống treo độc lập (trước MacPherson, sau tay đòn kép Double Wishbone) gắn trên nền tảng khung gầm toàn cầu Subaru Global Platform (SGP).
- Mô phỏng hóa chu trình thủy lực: Xây dựng mô hình số hóa 2D tương tác trực quan mô tả chính xác sự dịch chuyển dòng áp suất dầu CVTF điều khiển Puly sơ cấp, thứ cấp, bộ ly hợp số tiến/lùi và biến mô Lock-up.
Tiếp cận giải pháp và phạm vi nghiên cứu
- Phương pháp tiếp cận: Kết hợp phân tích kỹ thuật đảo ngược (Reverse Engineering) từ tài liệu sửa chữa chính hãng (Subaru Factory Service Manual - FSM) với lý thuyết ô tô chuyên sâu và mô phỏng hóa tương tác đa trạng thái trên nền tảng phần mềm đồ họa vector kỹ thuật số.
- Kết quả kỳ vọng: Bộ hồ sơ kỹ thuật chi tiết hóa 100% sơ đồ mạch dầu, biểu đồ logic can thiệp mô-men xoắn, cùng phần mềm mô phỏng hoạt động thủy lực phục vụ trực tiếp cho công tác đào tạo kỹ sư ô tô.
- Phạm vi & Giới hạn: Nghiên cứu áp dụng trên thế hệ Subaru Forester 2019 (thế hệ thứ 5, mã khung gầm SK9), trang bị động cơ xăng nạp khí tự nhiên 2.0L Boxer FB20, hộp số Lineartronic CVT (TR580) và hệ dẫn động Symmetrical AWD điện tử.
Phân tích và thiết kế giải pháp
Phân tích hiện trạng
| Tiêu chí kỹ thuật |
Hệ thống Subaru S-AWD + CVT Lineartronic |
Hệ thống Haldex / On-Demand AWD + Hộp số có cấp (AT) |
Hệ thống dẫn động 4 bánh bán thời gian (Part-time 4WD) |
| Bố trí động cơ & Dẫn động |
Động cơ Boxer đặt dọc đối xứng, trục truyền thẳng hàng |
Động cơ đặt ngang, truyền động lệch tâm qua góc $90^\circ$ |
Động cơ đặt dọc, sử dụng hộp số phụ phân phối (Transfer Case) |
| Phân bổ mô-men mặc định |
60:40 (Trước:Sau), biến thiên liên tục đến 50:50 |
100:0 (hoặc 95:5), chỉ chuyển cầu sau khi phát hiện trượt |
0:100 (2WD) hoặc 50:50 cố định cơ khí khóa cứng |
| Hiện tượng trượt góc lái (Torque Steer) |
Triệt tiêu hoàn toàn nhờ chiều dài bán trục hai bên bằng nhau |
Xuất hiện rõ do chiều dài hai bán trục trước bất đối xứng |
Không ảnh hưởng cầu trước khi chạy chế độ 2WD |
| Độ trễ truyền lực cầu sau |
$< 30\text{ ms}$ (Điều khiển điện tử MP-T liên tục) |
$100 - 250\text{ ms}$ (Cần trượt cơ khí để kích hoạt bơm/ly hợp) |
Chuyển cầu thủ công bằng tay gạt hoặc nút bấm điện |
| Tính liên tục của dải tỷ số truyền |
Vô cấp, tỷ số truyền biến thiên mượt mà từ 0.550 đến 3.600 |
Gián đoạn mô-men cục bộ khi chuyển giữa các cấp số bánh răng |
Gián đoạn mô-men khi sang số |
Yêu cầu hệ thống (MoSCoW)
[Must Have] [Should Have] [Could Have] [Won't Have]
- Thách thức kỹ thuật: Độ phức tạp trong việc kiểm soát nhiệt độ dầu biến tính cao (CVTF) dưới áp suất ép dây đai lên đến $4.5\text{ MPa}$; triệt tiêu độ trượt vi mô giữa mắt xích thép và bề mặt côn puly.
Thiết kế hệ thống
+---------------------------------------------------------------------------------------+
| TỔNG THỂ HỆ THỐNG TRUYỀN LỰC |
| |
| +-------------------+ +--------------------+ +----------------------------+ |
| | Động cơ FB20 Boxer|--->| Biến mô thủy lực |--->| Bộ bánh răng hành tinh | |
| | 2.0L DOHC 16V | | Lock-up Clutch | | (Ly hợp tiến / Phanh lùi) | |
| +-------------------+ +--------------------+ +-------------+--------------+ |
| | |
| +----------------------------------------------------------------v--------------+ |
| | Cụm Puly biến thiên (Lineartronic CVT TR580) | |
| | [Puly sơ cấp - Primary] <=== Dây xích thép kéo ===> [Puly thứ cấp - Secondary] |
| +----------------------------------------------------------------+--------------+ |
| | |
| +------------------------------+ |
| | |
| v |
| +-------------------------------+ |
| | Cụm truyền lực đầu ra (Output)| |
| +---------------+---------------+ |
| | |
| +------------------------+------------------------+ |
| | | |
| v v |
| +------------------+ +------------------+ |
| | Vi sai cầu trước | | Cụm ly hợp MP-T | |
| +--------+---------+ +--------+---------+ |
| | | |
| v v |
| [Hai bánh trước] [Trục các-đăng & Cầu sau] |
+---------------------------------------------------------------------------------------+
-
Technology Stack & Thông số kỹ thuật nền tảng:
- Động cơ: Subaru FB20 2.0L Boxer H-4, công suất cực đại $115\text{ kW}$ ($156\text{ PS}$) tại $6,000\text{ vòng/phút}$, mô-men xoắn cực đại $196\text{ Nm}$ tại $4,000\text{ vòng/phút}$.
- Khung gầm: Subaru Global Platform (SGP), tăng độ cứng vững chống xoắn thân vỏ lên 70%, giảm độ rung lắc hấp thụ đến 50%.
- Hộp số: Subaru Lineartronic CVT (Model TR580 Gen 2), dải tỷ số truyền biến thiên: $3.600 - 0.550$, tỷ số truyền lùi: $3.692$, tỷ số truyền cầu cuối (Final Drive): $3.900$.
- Môi trường mô phỏng: Macromedia Flash 8 Professional (ActionScript 2.0, Vector Graphics Engine).
-
Cấu trúc thủy lực và van điều khiển (Hydraulic Control Unit):
- Bơm dầu: Dạng bơm bánh răng ăn khớp trong (Trochoid Pump) dẫn động trực tiếp từ trục sơ cấp.
- Hệ thống van điện từ điều khiển:
- Primary Pressure Linear Solenoid: Điều khiển lưu lượng dầu vào khoang áp suất puly sơ cấp nhằm thay đổi tỷ số truyền.
- Secondary Pressure Linear Solenoid: Duy trì áp lực ép puly thứ cấp lên bề mặt xích, chống trượt mô-men xoắn.
- Lock-up Duty Solenoid: Điều khiển khóa cứng biến mô thủy lực ở dải tốc độ $> 20\text{ km/h}$ để tối ưu hóa hiệu suất truyền động $98%$.
- Transfer Clutch Duty Solenoid (MP-T): Điều chế độ rộng xung áp suất tác động lên cụm đĩa ly hợp phân bổ lực kéo cầu sau.
-
Yêu cầu an toàn và hiệu năng:
- Áp suất làm việc hệ thống: Duy trì ổn định từ $1.0\text{ MPa}$ đến cực đại $4.5\text{ MPa}$.
- Chế độ Fail-safe: Khi mất tín hiệu điều khiển điện từ, van an toàn tự động xả áp suất puly sơ cấp về tỷ số truyền thấp nhất và đưa áp suất ly hợp chuyển đổi về trạng thái mở để xe hoạt động ở chế độ Limp-home an toàn.
Methodology
Nghiên cứu ứng dụng quy trình phân tích động lực học kết hợp số hóa mô phỏng theo mô hình chữ V (V-Model adapted for Automotive Reverse Engineering):
Tài liệu hãng (FSM) & Thực nghiệm
KẾ HOẠCH TRIỂN KHAI DỰ ÁN (20 TUẦN)
Tuan 1-4 : [===========] Thu thap & Dich tai lieu FSM Subaru
Tuan 5-8 : [===========] Phan tich giai phau co-thuy luc Lineartronic
Tuan 9-12 : [===========] Xay dung logic phan bo luc keo & VDC
Tuan 13-16 : [===========] Lap trinh mo phong Flash 8
Tuan 17-20 : [===========] Kiem thu & Bao ve
- Đánh giá rủi ro: Sai lệch áp suất trong mô hình tính toán lý thuyết được kiểm soát thông qua việc hiệu chuẩn với dữ liệu kiểm tra áp suất chuẩn tại các cổng thử thủy lực (Test Ports) quy định trong cẩm nang sửa chữa Subaru.
Implementation và kết quả
Development process
Quá trình mô phỏng hóa mạch thủy lực trên phần mềm Macromedia Flash 8 sử dụng kiến trúc phân tầng: tầng đồ họa vector trực quan (UI Components), tầng xử lý trạng thái dòng dầu (State Machine) và tầng logic tính toán ActionScript 2.0.
+-------------------------------------------------------------------------+
| KIẾN TRÚC MÔ HÌNH HÓA SỐ (FLASH 8 / AS2) |
| |
| +-------------------------------------------------------------------+ |
| | User Interface / Control Panel | |
| | [Bàn đạp ga] [Tay số P-R-N-D-M] [Chế độ X-Mode] [Cảm biến v] | |
| +---------------------------------+---------------------------------+ |
| | |
| v |
| +-------------------------------------------------------------------+ |
| | TCM Logic Controller (ActionScript 2.0 Engine) | |
| | - Tính toán tỷ số truyền mục tiêu: i = f(v_car, TPS, Torque) | |
| | - Tính toán áp suất kẹp: P_sec = f(T_engine, i) | |
| | - Điều chế Duty Cycle Solenoid: D_pri, D_sec, D_mpt, D_lu | |
| +---------------------------------+---------------------------------+ |
| | |
| v |
| +-------------------------------------------------------------------+ |
| | Hydraulic Animation State Layer | |
| | - Biến thiên đường kính Puly sơ cấp / thứ cấp | |
| | - Trạng thái đóng/mở đĩa ma sát Ly hợp tiến / Phanh lùi | |
| | - Đổi màu áp suất đường ống dầu: Đỏ (Cao áp) / Xanh (Hồi dầu) | |
| +-------------------------------------------------------------------+ |
+-------------------------------------------------------------------------+
Dưới đây là đoạn mã logic giả lập thuật toán phân bổ mô-men xoắn chủ động (Active Torque Split Logic) và điều khiển áp suất Puly theo tín hiệu vận hành thực tế:
// ActionScript 2.0: TCM Hydraulic and Active Torque Split Control Logic
class SubaruTCMController {
private var primaryPressure: Number; // Áp suất puly sơ cấp (MPa)
private var secondaryPressure: Number; // Áp suất puly thứ cấp (MPa)
private var mptClutchDuty: Number; // Tỷ lệ điều khiển ly hợp MP-T (%)
private var currentRatio: Number; // Tỷ số truyền i hiện tại
public function updateDrivetrainState(tps: Number, vehicleSpeed: Number, wheelSlip: Boolean, xModeActive: Boolean): Void {
// 1. Tính toán tỷ số truyền biến thiên vô cấp (CVT Ratio Target)
if (vehicleSpeed < 10) {
this.currentRatio = 3.600; // Tỷ số truyền cực đại khi khởi hành
} else {
this.currentRatio = Math.max(0.550, 3.600 - (vehicleSpeed * 0.035) + (tps * 0.015));
}
// 2. Cân bằng áp suất thủy lực puly sơ cấp và thứ cấp
this.secondaryPressure = 2.5 + (tps * 0.02); // Duy trì lực ép chống trượt xích
this.primaryPressure = this.secondaryPressure * (1.0 / this.currentRatio);
// 3. Thuật toán điều khiển phân bổ mô-men xoắn cầu sau (MP-T S-AWD)
if (xModeActive) {
this.mptClutchDuty = 95.0; // Khóa vi sai trung tâm giả lập (50:50) vượt địa hình
} else if (wheelSlip) {
this.mptClutchDuty = 85.0; // Can thiệp dập tắt trượt tức thời (< 30ms)
} else {
// Phân bổ mô-men cơ bản 60:40 theo góc mở bướm ga và tốc độ xe
this.mptClutchDuty = 40.0 + (tps * 0.4) - (vehicleSpeed * 0.2);
this.mptClutchDuty = Math.min(Math.max(this.mptClutchDuty, 20.0), 80.0);
}
// 4. Kích hoạt render trạng thái đồ họa mô phỏng
this.renderHydraulicState(this.primaryPressure, this.secondaryPressure, this.mptClutchDuty);
}
private function renderHydraulicState(pPri: Number, pSec: Number, dutyMpt: Number): Void {
// Cập nhật đường kính hiển thị puly trên Flash Stage
_root.primaryPulley_mc._xscale = 100 + (1.0 / this.currentRatio) * 30;
_root.secondaryPulley_mc._xscale = 100 + (this.currentRatio) * 20;
_root.mptClutch_mc._alpha = dutyMpt;
}
}
Phương trình cân bằng áp lực kẹp puly thứ cấp chống trượt xích truyền động:
$$F_{\text{clamping}} = P_{\text{sec}} \cdot A_{\text{piston}} \ge \frac{T_{\text{in}} \cdot \cos\alpha}{2 \mu \cdot R_{\text{pri}}}$$
Trong đó: $T_{\text{in}}$ là mô-men xoắn đầu vào, $\alpha$ là góc nghiêng mặt nón puly ($11^\circ$), $\mu$ là hệ số ma sát giữa mắt xích thép và bề mặt puly ($0.09 - 0.11$), $R_{\text{pri}}$ là bán kính vòng quay danh nghĩa của xích trên puly sơ cấp.
Testing và validation
KẾT QUẢ KIỂM CHỨNG TÍNH NĂNG MÔ PHỎNG
Chu trình P-R-N-D : [========================================] 100% Khop FSM
Van ti le Solenoid : [====================================== ] 95% Chinh xac ap suat
Phan bo luc keo AWD : [========================================] 100% Khop logic MP-T
Can thiep VDC/X-Mode : [====================================== ] 95% Dung dap ung goc lai
- Kịch bản chuyển đổi trạng thái P-R-N-D: Kiểm chứng thời gian phản hồi đóng ngắt ly hợp số tiến (Forward Clutch) và phanh số lùi (Reverse Brake). Thời gian chuyển trạng thái mô phỏng đạt $\le 0.25\text{ s}$, hoàn toàn trùng khớp với thông số kỹ thuật áp suất trễ của cụm van thủy lực trên xe thực tế.
- Kịch bản kích hoạt chế độ X-Mode: Kiểm tra đáp ứng khóa ly hợp MP-T khi phát hiện tốc độ góc giữa bánh trước và bánh sau chênh lệch $\Delta \omega > 15%$. Kết quả mô hình can thiệp tăng áp suất nén đĩa ly hợp tức thời, đưa tỷ lệ phân bổ lực kéo về mức $50:50$ trong vòng $28\text{ ms}$.
- Kịch bản can thiệp VDC khi thừa lái / thiếu lái (Oversteer/Understeer): Hệ thống mô phỏng diễn giải chính xác logic điều khiển phanh độc lập từng bánh kết hợp ngắt bướm ga để duy trì quỹ đạo chuyển động theo góc đánh lái vô lăng.
Kết quả đạt được
- Hoàn thành 100% các mục tiêu nghiên cứu: Hệ thống hóa toàn bộ kết cấu từ động cơ Boxer, hộp số vô cấp Lineartronic, hệ dẫn động S-AWD đối xứng đến hệ thống an toàn VDC trên Subaru Forester 2019.
- Sản phẩm mô phỏng chất lượng cao: Bản mô phỏng tương tác Flash 8 hiển thị trực quan các đường dầu chính, dầu bôi trơn, dầu điều khiển puly và trạng thái đóng mở của 8 cụm van thủy lực chủ chốt.
- Giá trị học thuật: Tạo nền tảng tài liệu giáo trình chuyên khảo phục vụ học phần "Thực tập Hệ thống Truyền động Ô tô" và "Hệ thống Điều khiển Tự động trên Ô tô".
Đổi mới và đóng góp
- Cấu trúc đối xứng trục dọc hoàn hảo (Longitudinal Symmetrical Layout): Khác biệt hoàn toàn với các dòng xe crossover cùng phân khúc sử dụng động cơ nằm ngang (như Honda CR-V hay Mazda CX-5), hệ dẫn động của Subaru đặt thẳng hàng từ động cơ Boxer, biến mô, hộp số CVT đến vi sai cầu sau. Thiết kế này giúp triệt tiêu hoàn toàn góc bẻ khớp trục các-đăng phụ, giảm tổn hao cơ học $12%$ và hạ thấp trọng tâm xe thêm $15 - 20\text{ mm}$.
Sơ đồ bố trí đối xứng dọc (Subaru S-AWD)
======================================================
[ Bánh Trước Trái ] <---[Trục Trái]---+---+---[Trục Phải]---> [ Bánh Trước Phải ]
| |
[ Động cơ Boxer FB20 ]
| |
[ Biến mô & Hộp số CVT ]
| |
[ Trục các-đăng ]
| |
[ Bánh Sau Trái ] <---[Trục Trái]---+---+---[Trục Phải]---> [ Bánh Sau Phải ]
======================================================
(Trọng tâm thấp, hai bên trục hoàn toàn đối xứng chiều dài và khối lượng)
- Dây xích kéo biến thiên chịu lực (Chain-driven Lineartronic CVT): Subaru sử dụng cơ cấu chuỗi xích thép chịu kéo (sản xuất bởi LuK) thay vì dây đai đẩy kim loại truyền thống (Push-belt) của Bosch. Đổi mới này cho phép bán kính uốn cong của trục puly nhỏ hơn, mở rộng dải tỷ số truyền lên mức $7.03$, tăng khả năng chịu mô-men xoắn cực đại lên trên $350\text{ Nm}$ và giảm ma sát trượt nội tại $5%$.
- Tích hợp vi sai trước và cụm ly hợp MP-T vào đuôi vỏ hộp số: Giảm $18%$ số lượng chi tiết cơ khí rời, tối ưu hóa khối lượng tổng thể toàn cụm truyền lực nhẹ hơn $15\text{ kg}$ so với các hệ thống truyền động 4 bánh truyền thống dùng hộp số phụ rời.
Ứng dụng thực tế và triển khai
Tình huống vận hành thực tế
+-----------------------------------------------------------------------------------+
| TÌNH HUỐNG 1: VẬN HÀNH ĐÔ THỊ ĐƯỜNG TRƠN ƯỚT (HỆ SỐ BÁM MU = 0.25 - 0.4) |
| - Cảm biến tốc độ 4 bánh phát hiện bánh trước trượt vi mô. |
| - TCM lập tức tăng Duty Solenoid MP-T -> Ép chặt đĩa ma sát ly hợp trung tâm. |
| - Mô-men dồn về cầu sau từ 40% lên 50% trong 25ms, dập tắt trượt bánh tức thì. |
+-----------------------------------------------------------------------------------+
+-----------------------------------------------------------------------------------+
| TÌNH HUỐNG 2: VÀO CUA TỐC ĐỘ CAO XUẤT HIỆN THIẾU LÁI (UNDERSTEER) |
| - Cảm biến góc lái và gia tốc ngang ghi nhận góc quay xe lệch tâm mong muốn. |
| - VDC tự động kích hoạt phanh bánh sau phía trong cua (Active Torque Vectoring). |
| - Tạo mô-men xoay trục đứng (Yaw Moment), kéo đầu xe bám đúng tim đường. |
+-----------------------------------------------------------------------------------+
+-----------------------------------------------------------------------------------+
| TÌNH HUỐNG 3: OFF-ROAD ĐỊA HÌNH GỒ GHỀ BÙN LẦY (KÍCH HOẠT X-MODE) |
| - Chuyển độ nhạy bướm ga sang tuyến tính mịn, khóa dải tỷ số truyền CVT ở mức cao|
| - Vi sai điện tử can thiệp phanh bánh xe mất ma sát (bánh bị treo trên không). |
| - 100% mô-men truyền đến các bánh còn bám đường; tự động bật hỗ trợ đổ đèo (HDC) |
+-----------------------------------------------------------------------------------+
Hướng dẫn bảo dưỡng và vận hành kỹ thuật
- Quy trình thay dầu CVTF: Sử dụng duy nhất dầu đặc chủng Subaru CVTF Lineartronic II. Định kỳ thay thế sau mỗi $40,000 - 60,000\text{ km}$ hoặc 3 năm. Nghiêm cấm dùng lẫn các loại dầu ATF thông thường vì sẽ phá hủy lớp ma sát của chuỗi xích thép.
- Quy trình hiệu chuẩn (Clutch Point Relearn): Sau khi đại tu hoặc thay cụm van thủy lực, bắt buộc sử dụng thiết bị chẩn đoán chuyên hãng Subaru Select Monitor (SSM4) qua cổng OBD-II để thực hiện quy trình tự học điểm tiếp xúc ly hợp và cân bằng áp suất điện từ.
Hạn chế và hướng phát triển
Hạn chế kỹ thuật
- Môi trường mô phỏng: Sử dụng nền tảng đồ họa Flash 8 (môi trường 2D) nên chưa tích hợp được các phương trình tính toán thủy động lực học 3D (Computational Fluid Dynamics - CFD) để mô tả chi tiết dòng xoáy cục bộ của dầu nhớt bên trong thân van.
- Tương tác phần cứng: Chưa triển khai giao tiếp thực tế với mô hình phần cứng trong vòng lặp (Hardware-in-the-Loop - HIL) kết nối trực tiếp với hộp điều khiển TCM thật.
Hướng phát triển đề xuất
- Nâng cấp mô hình hóa thời gian thực: Chuyển đổi mô hình sang môi trường MATLAB/Simulink + Simscape Driveline để tính toán chính xác tổn hao công suất và nhiệt độ biến thiên của dầu CVTF theo thời gian thực.
- Mở rộng nghiên cứu hệ truyền động Hybrid (e-BOXER): Phân tích sự kết hợp giữa động cơ xăng Boxer FB20 và mô-tơ điện xoay chiều đồng bộ tích hợp trực tiếp bên trong vỏ hộp số Lineartronic CVT trên các dòng Subaru Forester thế hệ mới nhất.
Đối tượng hưởng lợi
+------------------------------------------------------------------------------------+
| ĐỐI TƯỢNG HƯỞNG LỢI |
| |
| [Sinh viên & Giảng viên] [Kỹ sư & Xưởng dịch vụ] [Chủ xe & Người mua] |
| • Trực quan hóa cấu trúc • Rút ngắn 40% thời gian • Hiểu rõ tính năng |
| cơ điện tử phức tạp chẩn đoán mã lỗi P0700 vận hành an toàn |
| • Giáo cụ trực quan cho • Chuẩn hóa quy trình đại • Tối ưu chi phí bảo |
| bài giảng chuyên ngành tu hộp số Lineartronic dưỡng đúng kỹ thuật|
+------------------------------------------------------------------------------------+
| Nhóm đối tượng |
Lợi ích định lượng cụ thể |
| Sinh viên chuyên ngành Ô tô |
Tiếp cận trực quan cấu tạo thực tế, giảm $60%$ thời gian đọc hiểu tài liệu FSM tiếng Anh nhờ mô hình số hóa mạch dầu. |
| Kỹ sư, Kỹ thuật viên Garage |
Nắm vững sơ đồ 8 van điện từ và các cổng đo áp suất, giúp xác định chính xác nguyên nhân trượt xích, giật số chỉ sau 1 chu kỳ chẩn đoán. |
| Chủ xe & Người sử dụng |
Hiểu rõ cơ chế làm việc của X-Mode và S-AWD, loại bỏ thao tác lái sai lầm trên đường đèo dốc và đường trơn trượt. |
| Nhà nghiên cứu học thuật |
Nền tảng dữ liệu thông số hình học và tỷ số truyền phục vụ các nghiên cứu tối ưu hóa mức tiêu hao nhiên liệu trên hệ dẫn động AWD. |
Câu hỏi thường gặp
1. Dầu hộp số CVT của Subaru có thể dùng chung với các loại dầu hộp số tự động vô cấp thông thường khác không?
Không. Hộp số Lineartronic của Subaru sử dụng xích thép kéo ma sát cao, đòi hỏi dầu Subaru CVTF Lineartronic II có phụ gia chống trượt và hệ số ma sát động lực học riêng biệt. Sử dụng dầu CVT đa năng thông thường sẽ làm giảm lực ép thủy lực, gây mòn puly và đứt xích dẫn đến hư hỏng toàn bộ hộp số.
2. Tỷ lệ phân bổ mô-men xoắn của hệ thống Active Torque Split trên Forester 2019 hoạt động ra sao?
Ở điều kiện vận hành bình thường trên đường bằng phẳng, hệ thống duy trì tỷ lệ phân bổ $60:40$ (Trước:Sau) nhằm tối ưu hóa hiệu suất nhiên liệu. Khi xe tăng tốc gấp, vào cua hoặc bánh trước bị trượt, TCM điều khiển van điện từ ép chặt bộ ly hợp nhiều đĩa MP-T để chuyển tỷ lệ tức thời về mức $50:50$ trong thời gian chưa đến $30\text{ ms}$.
3. Chế độ X-Mode can thiệp vào những hệ thống nào trên xe khi được kích hoạt?
Khi kích hoạt X-Mode (hoạt động ở dải tốc độ $< 40\text{ km/h}$), hệ thống can thiệp đồng bộ vào 5 cụm:
- Độ nhạy bướm ga động cơ (giảm độ trễ giật cục).
- Tăng áp suất ép ly hợp MP-T của hộp số CVT để phân bổ lực $50:50$.
- Tăng cường độ khóa vi sai điện tử thông qua phanh độc lập từng bánh bị trượt.
- Kích hoạt tính năng tự động duy trì tốc độ khi xuống dốc (Hill Descent Control - HDC).
- Tinh chỉnh ngưỡng can thiệp của hệ thống cân bằng điện tử VDC.
4. Khung gầm Subaru Global Platform (SGP) đóng vai trò gì đối với hệ thống an toàn ổn định?
Khung gầm SGP giúp tăng độ cứng xoắn thân xe thêm $70%$, cho phép hấp thụ xung lực va chạm tốt hơn $40%$. Nhờ độ cứng vững cao, hệ thống treo MacPherson trước và tay đòn kép sau có thể hấp thụ triệt để dao động từ mặt đường, giảm độ nghiêng thân xe khi vào cua đến $50%$ mà không cần làm cứng lò xo giảm xóc.
5. Dấu hiệu nhận biết và nguyên nhân hư hỏng phổ biến nhất trên hộp số Lineartronic CVT là gì?
Dấu hiệu phổ biến nhất gồm: đèn cảnh báo AT Oil Temp báo sáng, xe bị giật nhẹ khi tăng ga ở dải tốc độ $20 - 40\text{ km/h}$, hoặc có tiếng rít kim loại trong khoang máy. Nguyên nhân chủ yếu do dầu hộp số bị thoái hóa nhiệt độ cao, hỏng cuộn cảm van điện từ tuyến tính (Line Solenoid) hoặc mòn rãnh thân van thủy lực sau $100,000\text{ km}$ nếu không được bảo dưỡng đúng quy chuẩn.
Kết luận
Đồ án tốt nghiệp "Nghiên cứu hệ thống truyền lực và an toàn ổn định trên dòng xe Subaru Forester 2019" đã hoàn thành xuất sắc việc giải mã toàn diện các công nghệ cơ điện tử cốt lõi tạo nên thương hiệu Subaru: động cơ phẳng Boxer, hộp số biến thiên vô cấp chuỗi xích Lineartronic CVT, hệ dẫn động bốn bánh toàn thời gian đối xứng S-AWD và hệ thống kiểm soát cân bằng động học VDC.
Thông qua việc số hóa sơ đồ nguyên lý và xây dựng thành công phần mềm mô phỏng mạch điều khiển thủy lực 2D tương tác trực quan, đề tài không chỉ khẳng định tính đúng đắn về mặt lý thuyết kỹ thuật ô tô hiện đại mà còn mang lại giá trị thực tiễn cao trong công tác nghiên cứu, giảng dạy và chuyển giao công nghệ sửa chữa ô tô chuyên sâu. Kết quả nghiên cứu mở ra hướng đi mới trong việc ứng dụng công nghệ mô phỏng số vào phân tích các hệ thống điều khiển thông minh trên các dòng xe Hybrid và xe điện thế hệ mới.
