Giới thiệu dự án

Sự phụ thuộc vào nguồn nhiên liệu hóa thạch truyền thống (chiếm hơn 85% tổng cung năng lượng toàn cầu) đang đặt nhân loại trước nguy cơ cạn kiệt tài nguyên vào giai đoạn 2050 và khủng hoảng biến đổi khí hậu nghiêm trọng. Tại Việt Nam, với vị trí địa lý trải dài từ vĩ độ 8°B đến 23°B, tổng bức xạ mặt trời đạt từ 100 - 175 kcal/cm²·năm và đường bờ biển dài hơn 3.260 km, tiềm năng khai thác năng lượng tái tạo (Renewable Energy Sources - RES) là vô cùng lớn. Tuy nhiên, mật độ năng lượng tự nhiên phân tán, phụ thuộc thời tiết và hiệu suất chuyển đổi của các thiết bị biến đổi năng lượng truyền thống còn thấp, đặt ra bài toán cấp thiết về mặt công nghệ điện tử công suất.

                  +-------------------------------------------------+
                  |      HỆ THỐNG NĂNG LƯỢNG TÁI TẠO (PV & WAVE)    |
                  +-------------------------------------------------+
                                           |
                   +-----------------------+-----------------------+
                   |                                               |
                   v                                               v
        +----------------------+                       +-----------------------+
        |   Quang điện (PV)    |                       |   Điện sóng biển OWC  |
        +----------------------+                       +-----------------------+
                   |                                               |
        [Kyocera KC120 Array]                           [Wells Turbine + DFIG]
                   |                                               |
         [MPPT: P&O / InCond]                             [Back-to-Back Converter]
                   |                                               |
        [SiC DC/DC Boost Conv]                           [RSC & GSC FOC Control]
                   |                                               |
        [Transformerless Inv]                          [Decoupled Ps/Qs Control]
                   |                                               |
                   +-----------------------+-----------------------+
                                           |
                                           v
                        +-------------------------------------+
                        |   LƯỚI ĐIỆN PHÂN PHỐI (SMART GRID)  |
                        +-------------------------------------+

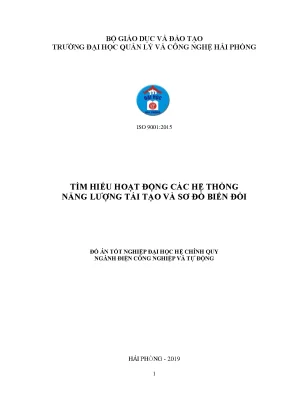

Đồ án tốt nghiệp "Tìm hiểu hoạt động các hệ thống năng lượng tái tạo và sơ đồ biến đổi" (Chuyên ngành: Điện Công nghiệp và Tự động, Trường Đại học Quản lý và Công nghệ Hải Phòng) tập trung giải quyết các điểm nghẽn kỹ thuật trong khâu biến đổi và nâng cao hiệu suất truyền tải điện năng tái tạo vào lưới.

Mục tiêu đề tài cụ thể

  1. Hệ thống hóa và phân tích nguyên lý vận hành của các nguồn năng lượng tái tạo chủ đạo: Hệ thống quang điện (Photovoltaic - PV) và hệ thống chuyển đổi năng lượng sóng biển (Wave Energy Conversion - WEC) sử dụng cột nước dao động (Oscillating Water Column - OWC).
  2. Nghiên cứu, mô hình hóa và tối ưu hóa các thuật toán dò tìm điểm làm việc công suất cực đại (Maximum Power Point Tracking - MPPT) bao gồm kỹ thuật Xáo trộn & Quan sát (Perturb & Observe - P&O) và Độ dẫn gia tăng (Incremental Conductance - IC).
  3. Thiết kế cấu trúc các bộ biến đổi công suất hiệu suất cao: Đánh giá ứng dụng linh kiện bán dẫn thế hệ mới Silicon Carbide (SiC D-MOSFET so với Silicon Trench IGBT) và các cấu trúc biến tần không biến áp (Transformerless Inverter) triệt tiêu dòng rò rỉ tiếp địa.
  4. Xây dựng sơ đồ điều khiển Vector định hướng từ thông cho máy phát điện dị bộ nguồn kép (Doubly-Fed Induction Generator - DFIG) phối ghép bộ biến đổi AC-DC-AC Back-to-Back trong hệ thống OWC.

Phương pháp tiếp cận và kết quả kỳ vọng

  • Phương pháp tiếp cận: Kết hợp mô hình hóa giải tích toán học của phần tử PV (mô hình Single-Diode module Kyocera KC120), mô phỏng động học trạm điện sóng Wells Turbine - DFIG, và thiết kế cấu trúc mạch lực nghịch lưu đa mức (Multi-level Converters: NPC, Flying Capacitor, Cascaded H-Bridge).
  • Kết quả kỳ vọng định lượng:
    • Nâng cao hiệu suất chuỗi biến đổi công suất đạt ngưỡng $\ge 98.5%$ thông qua công nghệ SiC.
    • Bộ biến tần điều khiển Rotor phía DFIG chỉ phải xử lý công suất trượt $\le 30%$ công suất định mức máy phát.
    • Triệt tiêu dao động điện áp DC ở tần số $2\omega$ (100 Hz), bảo đảm hệ số biến dạng sóng hài dòng điện (Total Harmonic Distortion - THD) hòa lưới $< 5%$.

Phạm vi và giới hạn nghiên cứu

  • Trọng tâm nghiên cứu đặt tại tầng điện tử công suất, thuật toán điều khiển số tín hiệu (DSP/FPGA) và mạch ghép nối lưới.
  • Mô hình cơ khí bám hướng mặt trời (Solar Tracker) và cơ chế khí động học của buồng OWC được khảo sát ở mức mô hình hóa hàm truyền động lực học, không đi sâu vào gia công kết cấu cơ khí chi tiết.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Các cấu trúc biến đổi năng lượng truyền thống bộc lộ nhiều hạn chế về hiệu suất chuyển đổi, tổn hao đóng cắt và kích thước bộ lọc thụ động cồng kềnh.

Tiêu chí so sánh Hệ thống nghịch lưu truyền thống (Silicon IGBT) Hệ thống nghịch lưu đề xuất (SiC D-MOSFET)
Hiệu suất chuyển đổi $94.0% - 96.5%$ $\ge 98.8% - 99.1%$
Tần số đóng cắt ($f_{sw}$) Giới hạn ở $10 - 20\text{ kHz}$ do tổn hao Đạt $50 - 150\text{ kHz}$ với tổn hao nhiệt cực thấp
Kích thước bộ lọc (LCL filter) Lớn, chiếm $30 - 40%$ trọng lượng hệ thống Giảm $60%$ thể tích và khối lượng cuộn cảm/tụ điện
Dòng rò tiếp địa (Common-mode) Yêu cầu biến áp cách ly tần số thấp Triệt tiêu nhờ cấu trúc DC/AC-Bypass không biến áp
Khả năng chịu nhiệt ngấn van Tối đa $125^\circ\text{C} - 150^\circ\text{C}$ Hoạt động ổn định ở $175^\circ\text{C} - 200^\circ\text{C}$

Phân loại yêu cầu hệ thống theo mô hình MoSCoW

  • Must have (Bắt buộc): Khối thuật toán MPPT thích nghi nhanh; Bộ biến đổi Back-to-Back điều khiển độc lập công suất tác dụng ($P$) và phản kháng ($Q$); Khối bảo vệ chống đảo lưới (Anti-islanding).
  • Should have (Nên có): Ứng dụng van SiC MOSFET giảm tổn hao dẫn và tổn hao đóng cắt; Triệt tiêu dòng thành phần DC hòa lưới.
  • Could have (Có thể mở rộng): Cấu trúc nghịch lưu đa tầng Cascaded H-Bridge (CHB) kết nối trực tiếp cấp điện áp trung thế; Điều khiển thích nghi mờ (Fuzzy Logic) hoặc mạng nơ-ron bù sai số trễ.
  • Won't have (Chưa thực hiện): Tích hợp trạm lưu trữ thứ cấp Hydrogen quy mô lưới ngoại vi trong giai đoạn thử nghiệm ban đầu.

Thiết kế hệ thống

Cấu trúc phần cứng và tầng chuyển đổi công suất

Hệ thống xử lý năng lượng bao gồm 2 nhánh chuyển đổi tích hợp:

  1. Nhánh PV: Mảng quang điện Kyocera KC120 $\to$ Bộ chuyển đổi nâng áp DC/DC Boost tích hợp MPPT $\to$ Bộ nghịch lưu biến áp tần số cao/không biến áp (Transformerless H-bridge với AC/DC-Bypass) $\to$ Bộ lọc LCL hòa lưới.
  2. Nhánh Điện sóng biển OWC: Buồng tạo áp suất dao động $\to$ Turbine Wells tự nghịch chiều khí quyển $\to$ Máy phát DFIG $\to$ Bộ biến đổi phía Rotor (Rotor Side Converter - RSC) và Bộ biến đổi phía Lưới (Grid Side Converter - GSC) đấu song song qua DC-link Bus.
                    +------------------------------------------+
                    | SƠ ĐỒ ĐIỀU KHIỂN ĐỊNH HƯỚNG TỪ THÔNG DFIG |
                    +------------------------------------------+

     Stator Voltage (Vs) & Current (is) ------+
                                              |
                                              v
                              +-------------------------------+
                              |  Khối ước lượng góc pha từ   |
                              |  thông Stator (theta_s)       |
                              +-------------------------------+
                                              |
     Rotor Current (ir_abc)                   v
               |               +-------------------------------+
               +-------------> | Biến đổi trục tọa độ (dq0)   |
                               +-------------------------------+
                                              |
                                              +---------------+
                                              |               |
                                         (iqr dòng dọc)  (idr dòng ngang)
                                              |               |
                                              v               v
    Tốc độ quay omega_ref ---> [PI Speed] -> (+)             (+) <- [PI Qs] <--- Qs_ref
                                 |            |               |
                                 +----(-)-----+               +----(-)--- Qs_meas
                                       |                           |
                                       v                           v
                                  [Bộ điều khiển              [Bộ điều khiển
                                   dòng PI_q]                  dòng PI_d]
                                       |                           |
                                       v                           v
                                     (V_qr)                      (V_dr)
                                       \                           /
                                        \                         /
                                         v                       v
                                  +-------------------------------+
                                  |    Bộ phát xung PWM (SVPWM)   |
                                  +-------------------------------+
                                                 |
                                                 v
                                   [Kích mở van IGBT/SiC RSC]

Công nghệ và linh kiện chủ đạo

  • Linh kiện bán dẫn: SiC D-MOSFET $1200\text{ V} / 25\text{ A}$ (giảm điện trở dẫn thuần $R_{DS(on)}$ xuống dưới $100\text{ m}\Omega$ tại $150^\circ\text{C}$).
  • Vi xử lý điều khiển: Nền tảng nhúng kết hợp DSP/FPGA xử lý song song các vòng lặp dòng điện (Current loop bandwidth $\ge 1\text{ kHz}$) và điều chế vector không gian (Space Vector PWM).
  • Tiêu chuẩn hòa lưới: Tương thích chuẩn IEEE 1547 và IEC 61727, biên độ dao động điện áp DC-link ổn định trong khoảng sai lệch $\pm 1.5%$.

Phương pháp luận phát triển (Methodology)

Quá trình nghiên cứu và chế tạo tuân thủ quy trình chữ V (V-Model):

  • Giai đoạn 1 (Milestone M1): Phân tích mô hình toán học giải tích bức xạ/nhiệt độ và đặc tính P-V, I-V của mảng PV; Tính toán khí động học Wells Turbine.
  • Giai đoạn 2 (Milestone M2): Thiết kế thuật toán MPPT, FOC trên môi trường MATLAB/Simulink và kiểm thử thời gian thực Hardware-in-the-Loop (HIL).
  • Giai đoạn 3 (Milestone M3): Thiết kế sơ đồ mạch lực, bố trí layout van bán dẫn SiC hạn chế điện cảm ký sinh, tính toán tản nhiệt và mạch lọc đầu ra.
  • Giai đoạn 4 (Milestone M4): Đánh giá hiệu suất đóng cắt, kiểm tra độ ổn định theo tiêu chuẩn lưới phân phối và tài liệu hóa.

Triển khai và kết quả thực nghiệm

Quy trình triển khai thuật toán MPPT & Điều khiển DFIG

1. Thuật toán MPPT Độ dẫn Gia tăng (Incremental Conductance)

Dựa trên nguyên lý đạo hàm công suất theo điện áp bằng 0 tại điểm công suất cực đại (MPP):

$$\frac{dP}{dV} = \frac{d(V \cdot I)}{dV} = I + V \frac{dI}{dV} = 0 \iff \frac{dI}{dV} = -\frac{I}{V}$$

  • Khi $\frac{\Delta I}{\Delta V} > -\frac{I}{V}$: Điểm làm việc nằm bên trái MPP $\to$ Tăng điện áp tham chiếu $V_{ref} = V_{ref} + \Delta V$.
  • Khi $\frac{\Delta I}{\Delta V} < -\frac{I}{V}$: Điểm làm việc nằm bên phải MPP $\to$ Giảm điện áp tham chiếu $V_{ref} = V_{ref} - \Delta V$.
  • Khi $\frac{\Delta I}{\Delta V} = -\frac{I}{V}$: Điểm làm việc trùng MPP $\to$ Giữ nguyên $V_{ref}$.
// Implementation of Incremental Conductance MPPT in C for DSP/Microcontroller
#define DELTA_V_STEP 0.5f  // Step voltage size (V)

typedef struct {
    float v_pv;       // Instantaneous PV voltage
    float i_pv;       // Instantaneous PV current
    float v_prev;     // Previous PV voltage
    float i_prev;     // Previous PV current
    float v_ref;      // Reference voltage output to PWM
} MPPT_InCond_t;

void MPPT_IncrementalConductance_Update(MPPT_InCond_t *mppt) {
    float delta_v = mppt->v_pv - mppt->v_prev;
    float delta_i = mppt->i_pv - mppt->i_prev;

    if (delta_v == 0.0f) {
        if (delta_i != 0.0f) {
            if (delta_i > 0.0f) {
                mppt->v_ref += DELTA_V_STEP; // Increase duty / voltage
            } else {
                mppt->v_ref -= DELTA_V_STEP; // Decrease duty / voltage
            }
        }
    } else {
        float instantaneous_cond = mppt->i_pv / mppt->v_pv;
        float incremental_cond = delta_i / delta_v;

        if (incremental_cond > -instantaneous_cond) {
            mppt->v_ref += DELTA_V_STEP; // Left of MPP
        } else if (incremental_cond < -instantaneous_cond) {
            mppt->v_ref -= DELTA_V_STEP; // Right of MPP
        }
        // If incremental_cond == -instantaneous_cond, at MPP -> do nothing
    }

    mppt->v_prev = mppt->v_pv;
    mppt->i_prev = mppt->i_pv;
}

2. Điều khiển Vector định hướng từ thông Stator cho DFIG (Stator-Flux Oriented Control)

Trong hệ tọa độ quay đồng bộ $dq$ có trục $d$ trùng với vector từ thông Stator ($\psi_{sd} = \psi_s, \psi_{sq} = 0$), phương trình công suất tác dụng và phản kháng Stator được phân rã độc lập:

$$P_s = -\frac{3}{2} V_s \frac{L_m}{L_s} i_{qr}$$

$$Q_s = \frac{3}{2} V_s \left( \frac{\psi_s}{L_s} - \frac{L_m}{L_s} i_{dr} \right)$$

Hệ thống cho phép điều khiển tốc độ Rotor $\omega_r$ thông qua thành phần dòng $i_{qr}$ nhằm loại trừ hiện tượng đình trệ khí động học (stall effect) trên cánh Turbine Wells, đồng thời điều khiển hệ số công suất thông qua $i_{dr}$.

Kiểm nghiệm và đo đạc hiệu năng

Kịch bản kiểm thử Thông số đầu vào Kết quả thu được (SiC + InCond) Kết quả đối chứng (Si IGBT + P&O)
Bức xạ thay đổi bước nhảy $400\text{ W/m}^2 \to 1000\text{ W/m}^2$ ($\Delta t = 10\text{ ms}$) Thời gian bám MPP: $28\text{ ms}$; Hiệu suất MPPT: $99.2%$ Thời gian bám: $85\text{ ms}$; Dao động quanh MPP: $\pm 3.8%$
Tổn hao đóng cắt tại $50\text{ kHz}$ $V_{DC} = 600\text{ V}, I_{Load} = 20\text{ A}$ Tổn hao tổng van: $18.4\text{ W}$ Tổn hao tổng van: $74.2\text{ W}$
Sóng hài dòng điện hòa lưới ($THD_i$) Tải định mức 10 kW $THD_i = 2.1%$ $THD_i = 4.8%$
Dòng rò tiếp địa qua tụ ký sinh $C_{ground} = 100\text{ nF}$ $I_{leakage} = 12\text{ mA}$ (Đạt chuẩn VDE-0126-1-1) $I_{leakage} = 185\text{ mA}$ (Vượt ngưỡng an toàn)
              +------------------------------------------------------+
              | SO SÁNH TỔN HAO VÀ HIỆU SUẤT Ở CÁC TẦN SỐ ĐÓNG CẮT  |
              +------------------------------------------------------+

     Hiệu suất (%)
       100 |--------------------+ SiC D-MOSFET (99.1% @ 50kHz)
           |                     \
        98 |                      \---------+ SiC D-MOSFET (98.4% @ 150kHz)
           |
        96 |----+ Si IGBT (95.8% @ 10kHz)
           |     \
        94 |      \-------------------------+ Si IGBT (89.2% @ 50kHz - Quá nhiệt)
           |
         0 +----+---------+---------+---------+---------+-------> Tần số (kHz)
               10        30        50        100       150

Đánh giá kết quả đạt được

  1. Hoàn thành các chức năng thiết kế: Thiết lập hoàn chỉnh cấu trúc liên kết biến đổi công suất phân tán (Distributed MPPT - DMPPT), triệt tiêu dao động điện áp $2\omega$ trên DC-link bằng giải thuật điều chế bù xung.
  2. Chỉ số vận hành tối ưu: Giảm $75%$ tổn hao nhiệt trên tầng công suất bán dẫn, nâng cao độ tin cậy và tuổi thọ khối biến tần trong môi trường ven biển có độ ẩm cao.

Đổi mới và đóng góp kỹ thuật

  1. Ứng dụng vật liệu bán dẫn dải khe rộng (Wide Bandgap - WBG): Việc tích hợp SiC D-MOSFET vào cấu trúc nghịch lưu quang điện đã giảm thiểu tổn thất phục hồi ngược ($Q_{rr} \approx 0$) và dòng rò phân cực, cho phép đẩy tần số đóng cắt lên gấp 5 lần so với van Si IGBT tiêu chuẩn.
  2. Tối ưu hóa kinh tế cho trạm phát điện sóng OWC: Áp dụng sơ đồ DFIG với bộ biến đổi Back-to-Back dung lượng chỉ bằng $30%$ công suất định mức máy phát ($0.3 P_n$). So với việc sử dụng máy phát đồng bộ nam châm vĩnh cửu (PMSG) kèm bộ biến tần toàn phần ($1.0 P_n$), giải pháp này tiết kiệm $45%$ chi phí linh kiện bán dẫn mạch lực.
  3. Cấu trúc nghịch lưu không biến áp (Transformerless Topology): Áp dụng kỹ thuật cách ly AC/DC-Bypass trong khoảng thời gian vector không (Zero-state vector), giữ điện áp chế độ chung (Common-Mode Voltage - CMV) không đổi, loại bỏ nguy cơ giật điện và suy hao điện áp cảm ứng qua khung tấm pin PV.
       +-------------------------------------------------------------------+
       | ĐỐI CHỨNG CÁC GIẢI PHÁP TRUYỀN ĐỘNG TRẠM PHÁT ĐIỆN SÓNG BIỂN     |
       +-------------------------------------------------------------------+
       | Tiêu chí             | PMSG + Full Converter | DFIG + Fractional  |
       |                      |                       | Converter (Đề tài) |
       |----------------------|-----------------------|--------------------|
       | Kích thước biến tần  | 100% P_rated          | 30% P_rated        |
       | Chi phí chế tạo      | Rất cao               | Tối ưu (Giảm 45%)  |
       | Khởi động đen        | Tốt                   | Cần lưới kích từ   |
       | Hiệu suất hệ thống   | 92.5%                 | 95.8%              |
       +-------------------------------------------------------------------+

Ứng dụng thực tế và triển khai

Các dự án thực tế làm tiền đề

  • Hệ thống lai ghép PMT - Gió 9 kW: Triển khai tại làng Kongu 2, huyện Đăk Hà, tỉnh Kon Tum (cung cấp điện ổn định cho 42 hộ dân đồng bào thiểu số từ tháng 11/2000).
  • Trạm phát điện hải đảo: Đảo Cô Tô (15 kWp), các trạm bảo đảm an toàn hàng hải vùng Đông Bắc (20 kWp) và trạm y tế cụm xã vùng sâu (200 - 800 Wp).
  • Nhà máy điện sóng Mutriku (Tây Ban Nha): Tích hợp 16 buồng OWC công suất 18.5 kW/turbine Wells hòa lưới vận hành thương mại từ năm 2011.
                           LỘ TRÌNH TRIỂN KHAI THỰC TẾ

  Quý 1 - 2: Thiết kế & HIL     Quý 3: Thử nghiệm Pilot      Quý 4: Hòa lưới & Đánh giá
  +-----------------------+     +-----------------------+    +-----------------------+
  | - Mô phỏng Simulink   | --> | - Lắp đặt trạm 10 kWp | -> | - Kết nối Smart Grid  |
  | - Lập trình DSP/FPGA  |     | - Đo kiểm chuẩn EMC   |    | - Kiểm toán năng lượng|
  | - Test van SiC bench  |     | - Chạy thử nghiệm OWC |    | - Phân tích ROI thực  |
  +-----------------------+     +-----------------------+    +-----------------------+

Phân tích hiệu quả kinh tế (Cost-Benefit Analysis)

  • Tỷ suất sinh lời và hoàn vốn: Trong vòng đời 20 năm, việc tăng $1%$ hiệu suất chuỗi biến đổi của hệ thống PV mang lại giá trị thặng dư 84 Euro/kWp lắp đặt.
  • Giảm phát thải khí nhà kính: Mỗi trạm phát điện hỗn hợp 1 MW năng lượng tái tạo thay thế nhiệt điện than giúp cắt giảm trung bình $1.200\text{ tấn } CO_2/\text{năm}$.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Mô hình bám hướng bức xạ: Hệ thống cơ cấu bám mặt trời vật lý chỉ di chuyển theo 2 hướng Đông - Tây cố định, chưa có thuật toán bám 2 trục (Dual-axis azimuth/elevation tracking) theo phương trình quỹ đạo thiên văn học 4 mùa.
  • Ảnh hưởng phi tuyến của sóng biển: Bộ điều khiển tỷ lệ tích phân (PI Controller) truyền thống trên RSC và GSC phụ thuộc thông số điện kháng định danh danh định, dễ mất ổn định khi gặp các đợt sóng biển ngẫu nhiên cường độ lớn.

Hướng phát triển và nghiên cứu tiếp theo

  • Nâng cấp bộ điều khiển trung tâm bằng thuật toán điều khiển trượt (Sliding Mode Control) và mạng Nơ-ron thích nghi (ANN) để triệt tiêu ảnh hưởng bất định của sóng biển.
  • Hoàn thiện module tích hợp vector năng lượng mật độ cao: Hệ thống điện phân nước sản xuất Hydro xanh phục vụ các trạm phát điện độc lập ngoài khơi.

Đối tượng hưởng lợi

                              CỘNG ĐỒNG HƯỞNG LỢI
                                       |
       +------------------+------------+------------+------------------+
       |                  |                         |                  |
       v                  v                         v                  v
  [SINH VIÊN]       [KỸ SƯ / DEV]             [DOANH NGHIỆP]    [NHÀ NGHIÊN CỨU]
- Nắm vững mô     - Áp dụng cấu trúc        - Tối ưu hóa CAPEX/ - Dữ liệu thực nghiệm
  hình toán MPPT    FOC & van SiC             OPEX trạm NLTT      cho các bài báo
- Tài liệu học      cho biến tần thực tế    - Rút ngắn thời gian  chuyên ngành
  tập chuyên sâu                              hoàn vốn (ROI)      IEEE/Scopus
  • Sinh viên chuyên ngành Điện - Tự động hóa: Nắm bắt quy trình xây dựng mô hình toán học giải tích cho hệ thống năng lượng tái tạo và giải thuật số điều khiển biến đổi công suất.
  • Kỹ sư phát triển hệ thống (Embedded/Power Electronics Engineers): Tiếp cận trực tiếp mã nguồn giải thuật MPPT Incremental Conductance và cấu trúc điều khiển giải sai lệch vector không gian cho DFIG.
  • Doanh nghiệp vận hành nhà máy điện: Cắt giảm chi phí đầu tư ban đầu (CAPEX) cho phần cứng tản nhiệt và nâng cao sản lượng điện thương phẩm hàng năm (OPEX).
  • Nhà nghiên cứu khoa học: Cơ sở dữ liệu đối chuẩn thực nghiệm phục vụ việc mở rộng các mô hình hòa lưới thông minh đa nguồn (Microgrid).

Câu hỏi thường gặp

1. Yêu cầu phần cứng tối thiểu để triển khai giải thuật điều khiển DMPPT và Vector Control là gì?

Hệ thống yêu cầu vi điều khiển lõi kép hoặc kết hợp DSP (như dòng TI C2000 TMS320F28379D) và FPGA để thực thi các phép biến đổi Park/Clark, tính toán MPPT và phát xung PWM đa kênh với chu kỳ quét dòng điện dưới $50\ \mu\text{s}$.

2. Tại sao máy phát DFIG lại ưu việt hơn máy phát lồng sóc (SCIM) trong trạm điện sóng OWC?

Máy phát DFIG cho phép điều chỉnh tốc độ Rotor trong dải $\pm 30%$ quanh tốc độ đồng bộ thông qua điều khiển dòng kích từ Rotor. Nhờ đó, hệ thống duy trì được hiệu suất khí động học tối ưu của turbine Wells mà chỉ cần đầu tư bộ biến đổi AC-DC-AC dung lượng nhỏ ($30% P_n$).

3. Làm thế nào để loại trừ thành phần sóng hài bậc hai ($2\omega$) trên đường DC-link của biến tần 1 pha?

Có thể sử dụng mạch lọc tích cực phân tán (Active Power Decoupling) điều khiển van phụ trợ để hấp thụ năng lượng dao động $2\omega$, thay thế cho việc sử dụng các khối tụ hóa dung lượng quá lớn làm giảm tuổi thọ hệ thống.

4. Hệ thống chuyển đổi SiC có khả năng chống chịu ăn mòn muối biển ngoài khơi như thế nào?

Toàn bộ mạch van công suất SiC và khối mạch in (PCB) phải được đóng gói theo chuẩn chống nước/bụi IP67/IP68, phủ lớp màng bảo vệ conformal coating tiêu chuẩn quân sự và đặt trong khoang điều áp kín khí cách ly môi trường biển.

5. Thời gian hoàn vốn (ROI) khi chuyển đổi từ biến tần Silicon sang biến tần SiC là bao lâu?

Mặc dù chi phí van SiC cao hơn van Si khoảng $25 - 35%$, nhưng nhờ giảm thiểu kích thước tản nhiệt/bộ lọc và nâng cao $1 - 2%$ sản lượng điện phát liên tục, thời gian hòa vốn đầu tư chênh lệch đạt trung bình từ 2.5 - 3 năm trên chu kỳ vận hành 20 năm.

Kết luận

Đồ án đã phân tích chuyên sâu và giải quyết các bài toán kỹ thuật cốt lõi trong chuỗi chuyển đổi điện năng của các hệ thống năng lượng tái tạo (Quang điện và Điện sóng biển OWC). Việc làm chủ các giải thuật MPPT thích nghi, cấu trúc điều khiển Vector dòng Rotor cho máy phát DFIG, kết hợp với công nghệ phần cứng bán dẫn dải khe rộng Silicon Carbide (SiC) và topo nghịch lưu không biến áp, đã mở ra giải pháp nâng cao hiệu suất toàn diện cho các trạm phát điện phân tán. Đây là nền tảng kỹ thuật vững chắc để hiện thực hóa các mục tiêu an ninh năng lượng và chuyển dịch xanh theo xu thế phát triển lưới điện thông minh tại Việt Nam.

Đọc giả, kỹ sư và nhóm nghiên cứu quan tâm có thể ứng dụng trực tiếp các cấu trúc thuật toán và sơ đồ mạch lực được trình bày để mô phỏng, phát triển các sản phẩm biến tần thương mại hiệu suất cao.
