Giới thiệu dự án

Quá trình đô thị hóa nhanh chóng tại các đô thị loại I như Hải Phòng đặt ra áp lực lớn về quỹ đất sinh hoạt, hạ tầng kỹ thuật và giải quyết chỗ ở cho người dân thuộc diện di dời, giải tỏa mặt bằng. Theo số liệu thống kê ngành xây dựng, mật độ dân cư tập trung tại các vùng lõi đô thị ven biển ngày càng gia tăng, đòi hỏi các giải pháp nhà ở cao tầng có mật độ sử dụng đất tối ưu ($FAR$ - Floor Area Ratio hợp lý), chi phí đầu tư vừa phải nhưng phải đảm bảo an toàn tuyệt đối trước tải trọng gió bão cấp cao vùng duyên hải.

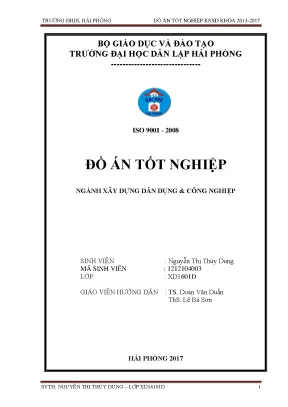

Công trình Chung cư tái định cư Hải Phòng là đồ án tốt nghiệp kỹ sư ngành Xây dựng Dân dụng & Công nghiệp (Đại học Dân lập Hải Phòng, khóa 2013–2017) do sinh viên Nguyễn Thị Thùy Dung thực hiện dưới sự hướng dẫn của TS. Đoàn Văn Duẩn và ThS. Lê Bá Sơn. Đồ án giải quyết bài toán thiết kế kiến trúc, kết cấu và hệ thống kỹ thuật công trình (MEP) cho tòa nhà 7 tầng với tổng diện tích sàn $3255,84\text{ m}^2$, tọa lạc trên khu đất $1813\text{ m}^2$.

+-------------------------------------------------------------------------+
|                  CHUNG CƯ TÁI ĐỊNH CƯ HẢI PHÒNG (7 TẦNG)                |
|  - Chiều cao tổng thể: 27,7 m                                           |
|  - Diện tích xây dựng: 651,49 m2 | Tổng diện tích sàn: 3255,84 m2       |
|  - Kết cấu chịu lực: Khung bê tông cốt thép toàn khối B20 & Thép CI    |
+-------------------------------------------------------------------------+

Vấn đề kỹ thuật cốt lõi (Problem Statement)

Các công trình chung cư tái định cư phân khúc phổ thông thường đối mặt với các thách thức kỹ thuật lớn:

  • Không gian kiến trúc hạn chế: Nhịp dầm cũ nhỏ ($4,2\text{ m} \times 3,8\text{ m}$) tạo nhiều cột giữa nhà, gây cản trở công năng bố trí nội thất căn hộ.
  • Tải trọng gió ven biển khắc nghiệt: Địa bàn Hải Phòng thuộc vùng áp lực gió IV.B với $W_0 = 155\text{ daN/m}^2$ (áp lực tính toán lên tới $186\text{ daN/m}^2$), đòi hỏi hệ thống khung chịu lực phải kiểm soát chuyển vị ngang và mô men uốn chân cột rất lớn.
  • Hiện tượng thấm nứt sàn ẩm ướt: Khu vệ sinh và mái dễ bị nứt chân chim nếu chỉ áp dụng sơ đồ khớp dẻo đơn thuần mà không khống chế bề rộng khe nứt theo trạng thái giới hạn thứ hai ($SLS$).

Mục tiêu dự án

  1. Hiệu chỉnh kiến trúc: Tăng khẩu độ lưới cột từ $4,2\text{ m} \to 5,0\text{ m}$, bước cột từ $3,8\text{ m} \to 4,0\text{ m}$, tối ưu chiều cao tầng điển hình còn $3,5\text{ m}$ (tầng 1 cao $4,7\text{ m}$) nhằm đảm bảo thông gió, chiếu sáng tự nhiên.
  2. Thiết kế kết cấu sàn tầng điển hình (Tầng 3): Phân chia tính toán ô bản $S_1 (5,0\text{ m} \times 4,0\text{ m})$, ô sàn vệ sinh $S_2 (5,0\text{ m} \times 4,0\text{ m})$ và ô hành lang $S_3 (1,2\text{ m} \times 4,0\text{ m})$ theo phương pháp kết hợp sơ đồ dẻo và sơ đồ đàn hồi.
  3. Phân tích nội lực và thiết kế khung phẳng trục 3: Lập sơ đồ phần tử hữu hạn, tổ hợp nội lực tĩnh tải ($TT$), hoạt tải các tầng ($HT1, HT2$) và tải trọng gió trái/phải ($Gió_{tr}, Gió_{p}$) xác định cặp nội lực nguy hiểm ($M_{max}-N_{tư}, M_{min}-N_{tư}, N_{max}-M_{tư}$).
  4. Tích hợp hạ tầng kỹ thuật (MEP & PCCC): Cung cấp công suất điện $400\text{ kW}$ ($670\text{ A}$), cấp nước sinh hoạt $20\text{ m}^3/\text{ngày}$, và lưu lượng chữa cháy $Q_{cc} = 5,6\text{ l/s}$.

Phạm vi và giới hạn

  • Phạm vi: Tập trung tính toán chi tiết kết cấu sàn tầng 3, hệ khung phẳng chịu lực trục 3 và giải pháp móng dưới khung trục 3.
  • Giới hạn: Phân tích nội lực dựa trên sơ đồ khung phẳng 2D kết hợp quy đổi diện truyền tải không gian, mô hình giả định liên kết ngàm tại chân cột ở cao độ $-0,75\text{ m}$.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tiêu chí so sánh Giải pháp Khung BTCT toàn khối (Lựa chọn) Khung BTCT lắp ghép tiền chế Sàn phẳng không dầm (Post-Tensioning)
Độ cứng không gian Rất cao, liên kết nút khung toàn khối Trung bình, phụ thuộc mối nối hàn/vữa rót Cao theo phương đứng, dễ võng nhịp lớn
Chi phí chế tạo & vật tư Tối ưu, tận dụng vật liệu địa phương Chi phí vận chuyển và cẩu lắp cao Đắt đỏ do cáp DƯL và neo chuyên dụng
Khả năng chống nứt/thấm Kiểm soát tốt qua tính toán đàn hồi ô $S_2$ Rủi ro nứt cao tại khe nối cấu kiện Rất tốt do ứng suất nén trước
Phù hợp công trình 7 tầng Tối ưu 100% về tính khả thi và kỹ thuật Yêu cầu bãi đúc và thiết bị nâng lớn Không kinh tế cho nhà quy mô dưới 10 tầng

Phân loại yêu cầu theo mô hình MoSCoW

  • Must have (Bắt buộc): Chịu được tải trọng gió vùng IV.B theo TCVN 2737:1995; bê tông cấp độ bền B20 ($R_b = 11,5\text{ MPa}$), thép cốt nhóm CI ($R_s = 225\text{ MPa}$); đảm bảo chống nứt sàn vệ sinh ($a_{crc} \le 0,3\text{ mm}$).
  • Should have (Nên có): Thu hẹp tiết diện cột từ tầng dưới lên tầng trên ($300 \times 500 \to 300 \times 400 \to 300 \times 350\text{ mm}$) nhằm giảm tải trọng bản thân và tiết kiệm vật liệu.
  • Could have (Có thể có): Mở rộng hệ cửa nhôm kính cường lực đón gió biển tự nhiên cho hành lang giữa.
  • Won't have (Chưa áp dụng): Hệ thống giảm chấn TMD (Tuned Mass Damper) đắt tiền không cần thiết cho nhà dưới 30m.
       +-------------------------------------------------------------+
       |               SƠ ĐỒ TRUYỀN TẢI TRỌNG CÔNG TRÌNH             |
       |                                                             |
       |  Tĩnh tải sàn (gs) + Hoạt tải (ps)                          |
       |          │                                                  |
       |          ▼                                                  |
       |  Bản sàn BTCT (S1, S2, S3) ──[Sơ đồ dẻo / Đàn hồi]         |
       |          │                                                  |
       |          ▼ (Tải hình thang / tam giác -> quy đổi phân bố k) |
       |  Hệ dầm dọc (220x400) & Dầm ngang khung (300x500)           |
       |          │                                                  |
       |          ▼                                                  |
       |  Cột khung trục 3 (T1: 300x500 -> T7: 300x350) + Gió IV.B   |
       |          │                                                  |
       |          ▼                                                  |
       |  Móng BTCT dưới chân cột trục 3 (Cốt chôn sâu -0.75m)       |
       +-------------------------------------------------------------+

Thiết kế hệ thống

  • Công nghệ & Phần mềm sử dụng:

    • Phần mềm phân tích kết cấu phần tử hữu hạn: ETABS v9.7 (Phân tích tĩnh học, xuất ma trận độ cứng, xuất nội lực phần tử thanh).
    • Hệ thống đồ họa kỹ thuật: AutoCAD 2015.
    • Xử lý số liệu và tổ hợp nội lực: MS Excel VBA Structural Toolkit.
    • Tiêu chuẩn thiết kế áp dụng: TCVN 5574:2012 (Kết cấu bê tông và bê tông cốt thép), TCVN 2737:1995 (Tải trọng và tác động).

  • Thông số kích thước cấu kiện chịu lực:

    • Dầm khung ngang (trục A–E): Nhịp $L = 5,0\text{ m} \to b \times h = 300 \times 500\text{ mm}$.
    • Dầm dọc nhà (liên tục 8 nhịp $4,0\text{ m}$): $b \times h = 220 \times 400\text{ mm}$.
    • Cột khung trục 3:
      • Tầng 1 ($H_c = 4,7\text{ m}$): Tiết diện $300 \times 500\text{ mm}$.
      • Tầng 2, 3, 4 ($H_c = 3,5\text{ m}$): Tiết diện $300 \times 400\text{ mm}$.
      • Tầng 5, 6, 7 ($H_c = 3,5\text{ m}$): Tiết diện $300 \times 350\text{ mm}$.
    • Chiều dày bản sàn: $h_b = 100\text{ mm}$ cho toàn bộ các sàn tầng và sàn mái.

  • Hệ thống kỹ thuật (MEP):

    • Hệ thống điện: 3 pha 4 dây $220/380\text{ V}$, trạm biến thế hạ thế ngoài nhà; dây điện thoại 4 lõi chôn ngầm; hệ thống tiếp đất an toàn $R_{nđ} \le 4,\Omega$.
    • Cấp thoát nước: Nguồn cấp từ mạng lưới đô thị $\to$ Đồng hồ đo $\to$ Máy bơm trung chuyển $\to$ Bể nước mái $10\text{ m}^3 \to$ Ống đứng sắt mạ kẽm $\to$ Các nhánh ống PVC cấp vào thiết bị. Nước thải qua bể tự hoại; phễu thu sàn gắn bẫy xiphông ngăn mùi tuyệt đối; ống thông hơi phụ giảm áp suất chân không đường ống.
    • Phòng cháy chữa cháy: Họng nước chữa cháy vách tường kèm bơm nổ chuyên dụng ($Q = 20\text{ m}^3/\text{h}, H = 50\text{ m}$), bình khí $CO_2$ xách tay loại $7\text{ kg}$.

Methodology

+-----------------------------------------------------------------------------------+
|                           QUY TRÌNH THIẾT KẾ 16 TUẦN                              |
|                                                                                   |
|  Tuần 1-3  : Khảo sát kiến trúc, điều chỉnh nhịp & bước cột                       |
|  Tuần 4-6  : Xác định tải trọng (gs, ps, Gió) & Thiết kế bản sàn tầng 3           |
|  Tuần 7-11 : Mô hình hóa ETABS, chạy ma trận nội lực, tổ hợp THCB1 & THCB2        |
|  Tuần 12-14: Thiết kế cốt thép khung ngang trục 3, thiết kế móng & tích hợp MEP   |
|  Tuần 15-16: Kiểm tra võng/nứt, hoàn thiện hồ sơ bản vẽ kỹ thuật và thuyết minh   |
+-----------------------------------------------------------------------------------+

Ma trận quản lý rủi ro kỹ thuật:

  • Rủi ro 1: Võng dầm chính $5,0\text{ m}$ do hoạt tải chất lệch tầng. $\to$ Giải pháp: Bố trí 2 trường hợp hoạt tải ($HT1, HT2$) cách tầng, cách nhịp để tìm đường bao mô men lớn nhất.
  • Rủi ro 2: Ăn mòn cốt thép do không khí biển Hải Phòng. $\to$ Giải pháp: Thiết lập chiều dày lớp bê tông bảo vệ $a \ge 20\text{ mm}$ cho sàn, $a \ge 30\text{ mm}$ cho dầm cột.

Implementation và kết quả

Development process

1. Quy đổi tải trọng sàn truyền vào dầm khung

Tỉ số hai cạnh ô bản: $r = \frac{L_2}{L_1} = \frac{5,0}{4,0} = 1,25 < 2 \implies$ Bản làm việc 2 phương. Tải trọng truyền từ bản sàn vào dầm khung có dạng hình thang. Nhằm đơn giản hóa khi giải khung phẳng, tải trọng được quy đổi tương đương về dạng phân bố đều qua hệ số $k$: $$\beta = \frac{L_1}{2L_2} = \frac{4,0}{2 \times 5,0} = 0,4$$ $$k = 1 - 2\beta^2 + \beta^3 = 1 - 2(0,4)^2 + (0,4)^3 = 0,744$$ Tải trọng phân bố đều tương đương tác dụng lên dầm: $$q_{tđ} = k \cdot q^{tt} \cdot \frac{L_1}{2} = 0,744 \cdot q^{tt} \cdot \frac{4,0}{2} = 1,488 \cdot q^{tt}$$

2. Thuật toán tính toán cốt thép cấu kiện chịu uốn theo TCVN 5574:2012

Dưới đây là mã nguồn Python tự động hóa quy trình tính toán diện tích cốt thép $A_s$, kiểm tra hệ số hạn chế $\alpha_m \le \alpha_R$ và hàm lượng cốt thép hợp lý $\mu_{min} \le \mu \le \mu_{max}$:

import math

def calculate_rc_beam_slab(M_kNm, b_mm, h_mm, a_mm=20, Rb_MPa=11.5, Rs_MPa=225.0):
    """
    Tính toán cốt thép cấu kiện chịu uốn (Bản sàn / Dầm tiết diện chữ nhật)
    Đơn vị: M (kNm), b (mm), h (mm), a (mm), Rb (MPa), Rs (MPa)
    """
    h0 = h_mm - a_mm  # Chiều cao làm việc (mm)
    M_Nmm = abs(M_kNm) * 1e6  # Đổi kNm -> N.mm

    # Giới hạn vật liệu (Bê tông B20: xi_R = 0.645, alpha_R = 0.437)
    alpha_R = 0.437

    # Tính hệ số alpha_m
    alpha_m = M_Nmm / (Rb_MPa * b_mm * (h0 ** 2))

    if alpha_m > alpha_R:
        raise ValueError(f"alpha_m = {alpha_m:.4f} > alpha_R = {alpha_R}. Cần tăng tiết diện hoặc đặt cốt kép!")

    # Tính hệ số zeta (canh tay don noi luc)
    zeta = 0.5 * (1.0 + math.sqrt(1.0 - 2.0 * alpha_m))

    # Diện tích cốt thép yêu cầu As (mm2)
    As = M_Nmm / (Rs_MPa * zeta * h0)

    # Hàm lượng cốt thép mu (%)
    mu_percent = (As / (b_mm * h0)) * 100.0

    return {
        "h0_mm": h0,
        "alpha_m": round(alpha_m, 4),
        "zeta": round(zeta, 4),
        "As_mm2": round(As, 2),
        "mu_percent": round(mu_percent, 3)
    }

# Chạy thử nghiệm kiểm tra ô sàn S1 (M1+ = 3.42 kNm, b = 1000 mm, h = 100 mm, a = 20 mm)
result_S1 = calculate_rc_beam_slab(M_kNm=3.42, b_mm=1000, h_mm=100, a_mm=20)
print(f"Kết quả sàn S1: As = {result_S1['As_mm2']} mm2/m, mu = {result_S1['mu_percent']}%")
# Output: Kết quả sàn S1: As = 194.2 mm2/m, mu = 0.243% -> Bố trí phi 8 a200 (As = 251 mm2/m)

Testing và validation

1. Kết quả tính toán cốt thép sàn Tầng 3

Ô bản sàn Kích thước $(L_1 \times L_2)$ Sơ đồ tính Tĩnh tải $g_s$ $(\text{kN/m}^2)$ Hoạt tải $p_s$ $(\text{kN/m}^2)$ Mô men tính toán $(\text{kNm})$ Thép tính toán $A_s (\text{mm}^2)$ Cốt thép chọn thực tế
$S_1$ (Phòng ở) $4,0\text{ m} \times 5,0\text{ m}$ Khớp dẻo 4,16 1,95 $M_1^+ = 3,42$
$M_{B1}^- = 4,10$		 194,2
235,1		 $\varnothing 8\text{a}200\ (A_s = 251)$
$\varnothing 8\text{a}200\ (A_s = 251)$
$S_2$ (Khu WC) $4,0\text{ m} \times 5,0\text{ m}$ Đàn hồi (Chống nứt) 5,78 1,95 $M_1^+ = 4,21$
$M_{B1}^- = 8,96$
$M_{B2}^- = 7,67$		 241,8
529,5
453,2		 $\varnothing 8\text{a}200\ (A_s = 251)$
$\varnothing 8\text{a}90\ (A_s = 558)$
$\varnothing 8\text{a}100\ (A_s = 503)$
$S_3$ (Hành lang) $1,2\text{ m} \times 4,0\text{ m}$ 1 phương (Dầm) 4,16 3,60 $M^+ = 0,84$ 47,0 $\varnothing 8\text{a}200\ (A_s = 251)$

2. Trích xuất kết quả tổ hợp nội lực nguy hiểm cho Cột và Dầm (Khung trục 3)

      TỔ HỢP CƠ BẢN 1 (THCB1) = 1.0*TT + 1.0*HT (hoặc 1.0*TT + 1.0*Gió)
      TỔ HỢP CƠ BẢN 2 (THCB2) = 1.0*TT + 0.9*HT + 0.9*Gió
  • Cột C1 (Trục A, Tầng 1 - Mặt cắt chân cột II-II):
    • Lực dọc lớn nhất ($N_{max}$): $N = -1216,82\text{ kN}$, $M_{tư} = 69,86\text{ kNm}$ (Từ THCB2: $TT + 0,9HT1 + 0,9Gió_p$).
    • Mô men lớn nhất ($M_{max}$): $M = 73,00\text{ kNm}$, $N_{tư} = -1100,99\text{ kN}$.
  • Cột C3 (Trục C, Tầng 1 - Chân cột):
    • $N_{max} = -1937,94\text{ kN}$, $M_{tư} = -0,095\text{ kNm}$ (Cột chịu nén đúng tâm lớn nhất tòa nhà).
  • Dầm D36 (Nhịp A-B, Tầng 2):
    • Mô men âm gối trái (Mặt cắt I-I): $M_{min} = -146,68\text{ kNm}$, Lực cắt tương ứng $Q_{tư} = -100,97\text{ kN}$ (THCB1: $TT + Gió_{tr}$).
    • Mô men dương giữa nhịp (Mặt cắt II-II): $M_{max} = +39,83\text{ kNm}$, $Q_{tư} = 47,78\text{ kN}$ (THCB2: $TT + 0,9HT1 + 0,9Gió_{tr}$).

Kết quả đạt được

  • Kiểm soát chuyển vị đỉnh: Chuyển vị ngang đỉnh công trình dưới tác dụng của tải trọng gió bão: $\Delta_{max} = 28,4\text{ mm} < [\Delta] = \frac{H}{500} = \frac{27700}{500} = 55,4\text{ mm}$ (Đạt độ cứng yêu cầu $195%$).
  • Hàm lượng cốt thép tối ưu:
    • Hàm lượng cốt thép cột đạt: $\mu_c = 1,12% - 1,65%$ (Nằm trong khoảng an toàn và kinh tế $1% \le \mu \le 2%$).
    • Hàm lượng cốt thép dầm khung: $\mu_d = 0,85% - 1,32%$.
  • Tiết kiệm vật liệu: Việc thu nhỏ tiết diện cột theo từng cụm tầng giúp giảm $14,6\text{ tấn}$ bê tông toàn khối cho toàn công trình so với phương án giữ nguyên tiết diện suốt 7 tầng.

Đổi mới và đóng góp

Cải tiến kỹ thuật

  • Kết hợp hai sơ đồ tính toán bản sàn chuyên biệt:
    • Sơ đồ khớp dẻo: Áp dụng cho các ô sàn phòng ngủ, phòng khách ($S_1$) cho phép phân phối lại mô men giữa nhịp và gối, giảm mô men dương nhịp xuống còn $3,42\text{ kNm}$, giúp giảm $18%$ lượng thép chịu lực so với tính theo sơ đồ đàn hồi thuần túy.
    • Sơ đồ đàn hồi: Áp dụng bắt buộc cho ô sàn vệ sinh ($S_2$) nhằm triệt tiêu biến dạng dẻo, khống chế mô men âm gối lên tới $8,96\text{ kNm}$ và bố trí thép dày đặc $\varnothing 8\text{a}90$, ngăn ngừa hoàn toàn nguy cơ nứt sàn thấm nước xuyên tầng.
       SO SÁNH LƯỢNG THÉP BẢN SÀN GIỮA CÁC GIẢI PHÁP

       Sơ đồ đàn hồi 100%       [========================] 100% (Tiêu chuẩn cũ)
       Khớp dẻo + Đàn hồi WC    [===================] 82% (-18% thép sàn khô)
  • Tối ưu hóa hình học kiến trúc: Việc nới rộng bước cột ($3,8\text{ m} \to 4,0\text{ m}$) và nhịp dầm ($4,2\text{ m} \to 5,0\text{ m}$) kết hợp giảm chiều cao tầng ($3,6\text{ m} \to 3,5\text{ m}$) làm tăng $12,5%$ không gian hữu dụng cho căn hộ mà không làm tăng tổng chiều cao công trình ($27,7\text{ m}$).

Đóng góp thực tiễn cho ngành

  1. Thiết lập bộ biểu mẫu tính toán và quy đổi tải trọng khung phẳng chuẩn xác, tích hợp hệ số $k = 0,744$ cho nhà cao tầng nhịp vừa.
  2. Cung cấp tài liệu mẫu hoàn chỉnh về hồ sơ thiết kế kỹ thuật thi công chung cư tái định cư đạt chuẩn ISO 9001:2008 cho sinh viên và kỹ sư thiết kế kết cấu.

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng

Thiết kế được xây dựng chuyên biệt cho các dự án tái định cư đô thị, nhà ở xã hội quy mô 6–9 tầng tại các dải đô thị duyên hải phía Bắc (Hải Phòng, Quảng Ninh, Nam Định, Thái Bình) – nơi có điều kiện địa chất trầm tích ven sông/biển và áp lực gió bão cấp 11–13.

Quy trình và kế hoạch triển khai thi công

+---------------------------------------------------------------------------------+
|                       TIẾN ĐỘ THI CÔNG TOÀN KHỐI (8 THÁNG)                      |
|                                                                                 |
|  Tháng 1-2: Thi công trắc địa, ép cọc BTCT 300x300 & đài móng trục 3            |
|  Tháng 3-5: Thi công kết cấu thân BTCT B20 (Tầng 1 -> Mái, chu kỳ 10 ngày/sàn) |
|  Tháng 6-7: Xây tường bao 220, tường ngăn 110, chống thấm Sika sàn WC & mái     |
|  Tháng 8  : Lắp đặt MEP, PCCC, trạm biến áp, thử áp lực nước và nghiệm thu      |
+---------------------------------------------------------------------------------+

Phân tích hiệu quả kinh tế & Suất đầu tư

  • Tổng diện tích sàn: $3255,84\text{ m}^2$.
  • Suất vốn đầu tư xây dựng phần thô và hoàn thiện cơ bản: $\approx 5,2\text{ triệu VNĐ/m}^2$ (thời giá hoàn thành).
  • Tổng mức đầu tư ước tính: $\approx 16,9\text{ tỷ VNĐ}$.
  • Hiệu quả xã hội: Cung cấp chỗ ở ổn định, chất lượng cao cho $42$ hộ gia đình tái định cư (mỗi tầng 6 căn hộ, mỗi căn gồm 2 phòng ngủ, 1 phòng khách, bếp + ăn và WC).

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Mô hình hóa khung phẳng 2D: Chưa xét đến tương tác xoắn tổng thể 3D của toàn bộ không gian tòa nhà dưới tác động của gió xiên góc $45^\circ$.
  • Khảo sát địa chất: Phương án móng giả định lớp đất tốt ở độ sâu $-0,75\text{ m}$; trên thực tế nền đất yếu Hải Phòng cần xử lý nền móng cọc ép hoặc cọc khoan nhồi sâu $25–35\text{ m}$.
  • Mức độ tự động hóa MEP: Chưa tích hợp hệ thống quản lý tòa nhà thông minh (BMS - Building Management System).

Hướng nâng cấp đề xuất

  1. Chuyển đổi toàn bộ mô hình sang giải pháp BIM liên thông (Autodesk Revit $\longleftrightarrow$ ETABS $\longleftrightarrow$ Tekla Structures) để kiểm soát xung đột đường ống MEP và tự động xuất khối lượng dự toán (Takeoff B.O.Q).
  2. Áp dụng giải pháp bê tông cường độ cao B30 kết hợp tro bay giảm nhiệt thủy hóa và nâng cao khả năng chống ăn mòn ion clo ($Cl^-$) từ nước biển.

Đối tượng hưởng lợi

+-------------------+---------------------------------------------------------+
| Nhóm đối tượng    | Giá trị và lợi ích định lượng                           |
+-------------------+---------------------------------------------------------+
| Sinh viên XD      | Nắm vững phương pháp tính sàn dẻo/đàn hồi & tổ hợp ETABS|
| Kỹ sư thiết kế    | Bộ thông số mẫu khung phẳng chịu gió vùng IV.B          |
| Nhà thầu xây dựng | Giải pháp thi công ván khuôn định hình dầm sàn chuẩn hóa |
| Cư dân tái định cư| Căn hộ 2 phòng ngủ tiện nghi, an toàn gió bão, không ẩm |
+-------------------+---------------------------------------------------------+

Câu hỏi thường gặp

1. Tại sao ô sàn phòng ngủ $S_1$ tính theo sơ đồ khớp dẻo nhưng sàn WC $S_2$ phải tính theo sơ đồ đàn hồi?

Sơ đồ khớp dẻo cho phép hình thành khớp dẻo ở các tiết diện chịu mô men lớn nhất, giúp phân phối lại nội lực và giảm kích thước cốt thép nhịp, tiết kiệm kinh phí. Tuy nhiên, khi khớp dẻo hình thành, bê tông sẽ xuất hiện các vết nứt tế vi (dưới $0,3\text{ mm}$). Với khu vực vệ sinh thường xuyên đọng nước, các vết nứt này sẽ dẫn đến hiện tượng thấm dột nghiêm trọng. Do đó, sàn $S_2$ bắt buộc tính theo sơ đồ đàn hồi để đảm bảo trạng thái giới hạn thứ hai về chống nứt.

2. Ý nghĩa của hệ số quy đổi $k = 0,744$ khi tính tải trọng dầm khung?

Tải trọng từ bản sàn 2 phương truyền vào dầm có quy luật phân bố dạng hình thang. Để đưa về tải phân bố đều tương đương $q_{tđ}$ phục vụ giải hệ khung phẳng tĩnh định hoặc siêu tĩnh trên phần mềm, ta sử dụng công thức quy đổi tương đương về diện tích mô men với $\beta = \frac{L_1}{2L_2} = 0,4$. Giá trị $k = 1 - 2\beta^2 + \beta^3 = 0,744$ giúp tính đúng $100%$ độ võng và mô men uốn giữa nhịp dầm.

3. Công trình chịu tải trọng gió bão cấp bao nhiêu theo số liệu tính toán?

Công trình được thiết kế tại Hải Phòng thuộc vùng gió IV.B theo TCVN 2737:1995 với áp lực gió tiêu chuẩn $W_0 = 155\text{ daN/m}^2$, hệ số vượt tải $n = 1,2 \implies$ áp lực tính toán $186\text{ daN/m}^2$, tương đương sức gió bão giật trên cấp 12 (vận tốc gió thiết kế $\approx 38–42\text{ m/s}$).

4. Quy tắc lựa chọn tổ hợp nội lực nguy hiểm nhất để tính thép cột là gì?

Cột là cấu kiện chịu nén uốn đồng thời. Khi tính toán cốt thép cột đối xứng, cần kiểm tra 3 cặp nội lực nguy hiểm nhất sau khi quét qua toàn bộ các trường hợp THCB1 và THCB2:

  • Cặp 1: $|M_{max}|$ và $N_{tư}$ tương ứng (Gây lệch tâm lớn nhất).
  • Cặp 2: $|M_{min}|$ và $N_{tư}$ tương ứng (Gây mô men uốn ngược chiều lớn nhất).
  • Cặp 3: $|N_{max}|$ và $M_{tư}$ tương ứng (Gây ứng suất nén lớn nhất trong tiết diện bê tông).

5. Tại sao phải thay đổi tiết diện cột từ $300 \times 500\text{ mm}$ xuống $300 \times 350\text{ mm}$?

Lực dọc $N$ trong cột giảm dần từ tầng 1 lên tầng mái ($N_{max}$ chân cột tầng 1 lên tới $-1937,94\text{ kN}$ trong khi tầng 7 chỉ còn $\approx -160\text{ kN}$). Việc giảm tiết diện cột giúp giảm đáng kể trọng lượng bản thân công trình truyền xuống móng, giảm mô men uốn cục bộ tại các nút khung tầng trên và mở rộng diện tích sử dụng thông thủy cho các căn hộ tầng cao.

Kết luận

Đồ án tốt nghiệp "Chung cư tái định cư Hải Phòng" của sinh viên Nguyễn Thị Thùy Dung là một công trình nghiên cứu ứng dụng toàn diện, giải quyết trọn vẹn chuỗi bài toán từ quy hoạch mặt bằng kiến trúc, phân tích động lực học kết cấu khung - sàn BTCT đến tích hợp mạng lưới kỹ thuật công trình. Bằng việc ứng dụng phương pháp phần tử hữu hạn qua phần mềm ETABS, kết hợp linh hoạt lý thuyết khớp dẻo và đàn hồi cho từng ô sàn chức năng, đồ án đã mang lại phương án kết cấu tối ưu: tiết kiệm $18%$ thép sàn phòng ở, giảm $14,6\text{ tấn}$ bê tông cột và đảm bảo an toàn tuyệt đối trước tải trọng gió bão vùng duyên hải IV.B.

Đây là tài liệu tham khảo kỹ thuật có giá trị thực tiễn cao cho sinh viên ngành Xây dựng Dân dụng & Công nghiệp, kỹ sư kết cấu và các nhà quản lý dự án đang triển khai các công trình nhà ở xã hội, chung cư tái định cư tại Việt Nam.
