Bối cảnh và vấn đề nghiên cứu

Trong bối cảnh công nghiệp hóa và hiện đại hóa, mạng lưới giao thông đường bộ không ngừng được mở rộng với sự xuất hiện của nhiều tuyến đường cao tốc và đường tránh. Sự gia tăng của các hành trình dài đòi hỏi các giải pháp nâng cao tiện nghi và an toàn cho người điều khiển phương tiện, giảm thiểu trạng thái căng thẳng khi phải giữ bàn đạp ga liên tục. Hệ thống kiểm soát hành trình chủ động (Dynamic Radar Cruise Control - DRCC) là một giải pháp hỗ trợ lái xe tự động quan trọng, giúp duy trì khoảng cách và tốc độ an toàn theo phương tiện phía trước.

Mặc dù DRCC và các hệ thống hỗ trợ lái xe nâng cao (ADAS) đã trở thành tiêu chuẩn bắt buộc tại các thị trường phát triển như Châu Âu và Bắc Mỹ, tại Việt Nam, trang bị này vẫn chưa mang tính chất bắt buộc trên toàn bộ các phương tiện tham gia giao thông. Phần lớn các vụ tai nạn giao thông nghiêm trọng bắt nguồn từ nguyên nhân mất lái hoặc mất kiểm soát tốc độ. Do đó, việc nghiên cứu nguyên lý, kết cấu và đánh giá hiệu quả vận hành của DRCC trên các mẫu xe phổ thông có ý nghĩa kỹ thuật thực tiễn.

Mục tiêu nghiên cứu:

  1. Khảo sát nhiệm vụ, cơ sở lý thuyết, cấu tạo và nguyên lý hoạt động của các hệ thống hỗ trợ lái xe an toàn trên ô tô.
  2. Nắm vững cơ sở lý thuyết và nguyên lý làm việc của hệ thống DRCC trên dòng xe Toyota Corolla Cross 1.8V 2021; ứng dụng phần mềm CarSim để mô phỏng và khảo sát ảnh hưởng của hệ thống đến tốc độ chuyển động của xe khi lưu thông trên đường cao tốc.

Đối tượng và phạm vi nghiên cứu:

  • Đối tượng nghiên cứu: Hệ thống kiểm soát hành trình chủ động DRCC và đáp ứng động học tốc độ của xe ô tô du lịch Toyota Corolla Cross 1.8V 2021.
  • Phạm vi nghiên cứu: Đề tài tập trung vào cấu tạo cơ điện tử, cấu trúc mạng giao tiếp và nguyên lý làm việc của hệ thống; thực hiện mô phỏng quá trình bám đuôi, giảm tốc và kiểm soát vận tốc trên phần mềm chuyên ngành CarSim trong điều kiện đường cao tốc tiêu chuẩn. Đề tài không đi sâu vào các bài toán giải tích vật lý thuần túy.

Cơ sở lý thuyết và phương pháp

Khóa luận dựa trên nền tảng lý thuyết điều khiển tự động vòng kín (Closed-loop control) ứng dụng trong ngành ô tô, lý thuyết truyền thông mạng cục bộ trên xe (Controller Area Network - CAN), cùng nguyên lý hoạt động của các cảm biến đo lường tốc độ và khoảng cách.

Các phương pháp nghiên cứu chính bao gồm:

  • Phương pháp phân tích và tổng hợp lý thuyết: Thu thập, đối chiếu và hệ thống hóa tài liệu kỹ thuật chuyên ngành ô tô về các phân hệ ADAS, tài liệu hướng dẫn kỹ thuật của dòng xe Toyota Corolla Cross 2021, cấu tạo radar sóng milimet, cơ chế chấp hành phanh và bướm ga điện tử.
  • Phương pháp mô hình hóa và mô phỏng số: Thiết lập mô hình động lực học xe Toyota Corolla Cross 1.8V trên phần mềm chuyên ngành CarSim, thiết lập các thông số môi trường đường chạy, cảm biến vật cản và kịch bản vận hành để khảo sát quy luật biến thiên vận tốc.
  • Nguồn dữ liệu: Thông số kỹ thuật hình học, khối lượng, động cơ và hệ dẫn động do hãng Toyota công bố cho dòng xe Corolla Cross 2021 phiên bản 1.8V.
Hạng mục thông số Giá trị kỹ thuật
Kiểu động cơ 2ZR-FE, 4 xy-lanh thẳng hàng, 16 van DOHC
Dung tích công tác 1.798 cc (1,798 lít)
Công suất cực đại / Mô-men xoắn cực đại 138 kW tại 6.400 rpm / 172 Nm tại 4.000 rpm
Hộp số & Kiểu dẫn động Vô cấp CVT / Dẫn động cầu trước (FWD)
Kích thước tổng thể ($D \times R \times C$) 4.460 $\times$ 1.825 $\times$ 1.620 mm
Chiều dài cơ sở / Khoảng sáng gầm 2.640 mm / 161 mm
Vệt bánh xe trước / sau 1.560 mm / 1.570 mm
Khối lượng bản thân (không tải) / Toàn tải 1.360 kg / 1.815 kg
Hệ thống phanh trước / sau Phanh đĩa / Phanh đĩa
Hệ thống treo trước / sau MacPherson thanh cân bằng / Bán phụ thuộc thanh xoắn

Thiết lập mô phỏng kỹ thuật và truyền thông hệ thống

Hệ thống DRCC trên Toyota Corolla Cross 2021 hoạt động dựa trên sự phối hợp đồng bộ giữa các thành phần cảm biến, bộ điều khiển điện tử và cơ cấu chấp hành thông qua kiến trúc mạng CAN tốc độ cao.

1. Cấu hình phần cứng và phân hệ cảm biến

  • Cảm biến radar sóng milimet: Hoạt động tại tần số chuẩn quốc tế 76 GHz (thuộc dải tần 30 GHz – 300 GHz, bước sóng 1 mm – 10 mm), có khả năng quét góc rộng ở cự ly từ vài mét đến trên 100 m, đo dải vận tốc tương đối từ 0 km/h đến 200 km/h. Cảm biến này kết hợp cùng camera nhận dạng phía trên kính chắn gió.
  • Hộp điều khiển hỗ trợ lái (ADAS ECU): Xử lý tín hiệu trung tâm, chia thành 3 phân vùng điều khiển chức năng: duy trì tốc độ định trước khi đường trống (Cruise Mode), bám đuôi giữ khoảng cách thời gian cố định với xe trước (Following Mode), và xử lý thích ứng khi vào cung đường cong cua góc ngoặt lớn (Cornering Mode).
  • Cơ cấu chấp hành bướm ga và phanh: Mô tơ điện một chiều (DC Motor) điều khiển xoay cánh bướm ga nhận lệnh từ ECU động cơ kết hợp phản hồi từ cảm biến vị trí bướm ga (TPS); Hệ thống thủy lực chống bó cứng phanh do ABS ECU điều khiển độc lập tạo áp suất hãm khi cần giảm tốc khẩn cấp.
  • Cảm biến tốc độ bánh xe: Tùy phiên bản thiết kế sử dụng loại cảm biến công tắc lưỡi gà (4 xung/vòng quay), loại quang học (đĩa xẻ rãnh tạo 20 xung giảm qua mạch chia còn 4 xung), hoặc loại từ trở bán dẫn MRE lắp tại trục thứ cấp hộp số.
  • Công tắc bàn đạp: Gồm công tắc bàn đạp phanh kiểu piston thường đóng và công tắc đèn phanh kiểu piston thường hở lắp trên giá đỡ bàn đạp phanh.

2. Kiến trúc mạng CAN và ma trận trao đổi tín hiệu

Đường truyền bus CAN chuẩn ô tô sử dụng cặp dây xoắn đôi CAN_H và CAN_L với điện trở đầu cuối 120 $\Omega$, tốc độ truyền dữ liệu đạt 1 Mbit/s ở chiều dài lý thuyết 40 m. Cơ chế phân xử bus sử dụng phương thức truy cập đa điểm không phá hủy theo mức ưu tiên bản tin (CSMA/CD with Non-Destructive Bitwise Arbitration). Chênh lệch điện áp giữa CAN_H và CAN_L xác định trạng thái bit Dominant ($\Delta U \ge 0,9\text{ V}$) hoặc Recessive ($\Delta U \le 0,5\text{ V}$).

Module phát Module nhận Tín hiệu trao đổi Mục đích điều khiển
CCM ABS ECU Yêu cầu tạo lực phanh Kích hoạt giảm tốc độ duy trì khoảng cách xe trước
RCM ABS / CCM Gia tốc quán tính dọc và ngang Nhận biết trạng thái vào cua hoặc đường gồ ghề để ngắt/chỉnh DRCC
ECU Động cơ CCM / IPC Tín hiệu bàn đạp ga, trạng thái tải Xác định ý định tăng tốc của tài xế và hiển thị chế độ hoạt động
BCM CCM Tín hiệu công tắc khởi động, an ninh Kiểm tra trạng thái sẵn sàng và đồng bộ cấu trúc dữ liệu xe
SASM SCCM Tín hiệu phím bấm điều khiển vô lăng Bật/tắt DRCC, cài đặt vận tốc mục tiêu và khoảng cách bám xe
ABS ECU Động cơ / IPC Vận tốc góc bánh xe, cảnh báo trượt Kiểm soát độ bám đường và hỗ trợ ổn định chuyển động khi DRCC can thiệp

3. Quy trình thực hiện mô phỏng trên phần mềm CarSim

Quy trình khảo sát trên CarSim được triển khai qua 3 bước tiêu chuẩn:

  1. Khởi tạo và nhập dữ liệu đầu vào: Thiết lập mô hình xe với các thông số kích thước, khối lượng, hệ thống treo, lốp, động cơ 2ZR-FE và hộp số CVT của Toyota Corolla Cross 2021; xây dựng tuyến đường cao tốc có độ bám mặt đường xác định.
  2. Thiết lập cảm biến và kịch bản chuyển động: Cài đặt thông số dải quét radar, góc mở cảm biến, điểm mù và thiết lập phương tiện phía trước (Target Vehicle) chạy với các vận tốc thay đổi khác nhau.
  3. Chạy mô phỏng và xuất dữ liệu đầu ra: Phần mềm tiến hành tính toán số động lực học, xuất đồ thị biến thiên vận tốc theo thời gian, gia tốc dọc và biểu đồ khoảng cách tương đối giữa hai phương tiện.

Nội dung chính theo từng chương

Chương 1: Tổng quan về hệ thống hỗ trợ lái xe an toàn

Chương 1 khái quát các phân hệ trong gói an toàn chủ động hiện đại trang bị trên ô tô, làm rõ vai trò của từng hệ thống trong việc hỗ trợ người lái nhận biết và xử lý nguy cơ tai nạn:

  • Hệ thống cảnh báo va chạm phía trước (PCS): Sử dụng radar sóng vô tuyến tần số cao giấu trong lưới tản nhiệt để phát hiện phương tiện hoặc vật cản phía trước, tính toán khoảng cách và thời gian va chạm nhằm phát tín hiệu báo động hoặc kích hoạt phanh tự động khẩn cấp.
  • Hệ thống hỗ trợ giữ làn đường (LTA): Sử dụng camera trên kính chắn gió quét vạch kẻ sơn và gờ giảm tốc ở dải vận tốc từ 50 km/h trở lên. Hệ thống cảnh báo rung vô lăng, phát âm thanh và tự động tác động mô-men đánh lái đưa xe về tâm làn khi phát hiện lệch làn không có tín hiệu xi-nhan.
  • Hệ thống đèn pha tự động thích ứng (AHB): Sử dụng cảm biến quang học nhận biết đèn đuôi xe cùng chiều và đèn pha xe ngược chiều để tự động chuyển đổi luồng chiếu sáng giữa chế độ chiếu xa (pha) và chiếu gần (cốt), chống chói mắt cho các phương tiện khác.
  • Hệ thống cảnh báo điểm mù (BSM) và Camera 360 độ: BSM sử dụng sóng điện từ phát ra từ cản sau để giám sát vùng khuất tầm nhìn của gương chiếu hậu và cột A; trong khi hệ thống camera 360 độ ghép hình ảnh từ 4 camera xung quanh xe để tái tạo góc nhìn toàn cảnh trên màn hình trung tâm.
  • Hệ thống cảnh báo phương tiện cắt ngang phía sau (RCTA): Tự động kích hoạt khi cài số lùi (R), sử dụng cảm biến radar quét góc rộng phía đuôi xe trong phạm vi từ 20 m đến 30 m để cảnh báo các nguy cơ va chạm cắt ngang.

Chương 2: Hệ thống kiểm soát hành trình chủ động DRCC (Dynamic Radar Cruise Control)

Chương 2 trình bày tiến trình phát triển của hệ thống kiểm soát hành trình từ thiết bị cơ khí điều tốc trên động cơ hơi nước của James Watt (thế kỷ 17), cơ cấu ga tự động của Ralph Teetor (cuối thập niên 1940), đến các biến thể thích ứng hiện đại trên các hãng xe:

  • Hệ thống kiểm soát hành trình thông minh (ICC) của Nissan: Có khả năng phối hợp dữ liệu định vị để tự động giảm tốc độ theo độ cong của góc cua (như trên dòng xe Skyline).
  • Hệ thống ga thông minh (SCC) của Hyundai/Kia: Hoạt động trong dải vận tốc rộng từ 30 km/h đến 180 km/h.
  • Hệ thống kiểm soát hành trình radar (MRCC) của Mazda: Tích hợp tính năng "Stop and Go" cho phép phanh dừng hẳn theo xe trước và tự động tăng tốc trở lại khi người lái nhấn nhẹ chân ga.

Đối với dòng xe Toyota Corolla Cross 2021 phiên bản 1.8V thuộc gói công nghệ Toyota Safety Sense (TSS), chương 2 phân tích chuyên sâu cấu tạo phần cứng, cấu trúc các nút mạng CAN và thuật toán điều khiển vòng kín. Hệ thống tiếp nhận liên tục tín hiệu tốc độ xe, tín hiệu cài đặt từ vô lăng và khoảng cách đo từ radar 76 GHz để tính toán mức độ mở bướm ga điện tử hoặc truyền lệnh phanh qua ABS ECU, đảm bảo phương tiện luôn duy trì cự ly an toàn đã được định cấu hình.

Chương 3: Khảo sát ảnh hưởng của hệ thống kiểm soát hành trình chủ động DRCC đến tốc độ chuyển động của ô tô Toyota Corolla Cross 1.8V 2021 bằng phần mềm CarSim

Chương 3 tập trung vào quy trình ứng dụng phần mềm CarSim để mô phỏng thực nghiệm số hoạt động của DRCC. Tác giả thực hiện các bước:

  • Thiết lập thông số kỹ thuật xe Toyota Corolla Cross 1.8V dựa trên số liệu thực tế về khối lượng bản thân 1.360 kg, chiều dài cơ sở 2.640 mm và hệ thống truyền lực CVT.
  • Cấu hình điều kiện mặt đường cao tốc có hệ số bám ổn định, thiết lập làn đường và các đặc tính quét của cảm biến radar.
  • Thực hiện các kịch bản mô phỏng kiểm tra đáp ứng tốc độ: trường hợp xe chuyển động tự do đạt vận tốc cài đặt; trường hợp phát hiện xe phía trước chuyển động chậm hơn; trường hợp xe phía trước thay đổi tốc độ đột ngột; và trường hợp bám đuôi liên tục. Kết quả ghi nhận thông qua các đồ thị vận tốc và khoảng cách theo thời gian thực.

Kết quả và đóng góp

1. Kết quả nghiên cứu chính

  • Làm rõ cấu tạo cơ điện tử, giao thức truyền thông mạng CAN (tốc độ 1 Mbit/s, trở kháng 120 $\Omega$) và ma trận liên kết tín hiệu giữa các hộp điều khiển ADAS ECU, ABS ECU, ECU Động cơ, CCM, BCM và IPC trên xe Toyota Corolla Cross 2021.
  • Xây dựng thành công mô hình động lực học của xe Toyota Corolla Cross 1.8V 2021 trên phần mềm CarSim, tích hợp đầy đủ thông số hình học, khối lượng, động cơ 2ZR-FE và cảm biến radar sóng milimet 76 GHz.
  • Đồ thị mô phỏng chứng minh hệ thống DRCC phản hồi chính xác với sự thay đổi vận tốc của xe phía trước: tự động điều chỉnh đóng bướm ga và can thiệp lực phanh qua ABS ECU để giảm tốc khi phát hiện khoảng cách bị thu hẹp, đồng thời tự động tăng tốc trở lại vận tốc cài đặt ban đầu khi làn đường phía trước thông thoáng.

2. Đóng góp của đề tài

  • Hệ thống hóa toàn diện cơ sở lý thuyết về các công nghệ hỗ trợ lái xe an toàn hiện đại (PCS, LTA, AHB, BSM, RCTA, DRCC) trong ngành công nghệ kỹ thuật ô tô.
  • Cung cấp tài liệu tham khảo chi tiết về sơ đồ nguyên lý và quy trình mô phỏng kiểm soát hành trình chủ động trên ô tô bằng phần mềm CarSim phục vụ công tác giảng dạy và nghiên cứu chuyên ngành.

Hạn chế và hướng nghiên cứu tiếp

  • Hạn chế: Nghiên cứu không đi sâu vào việc giải các phương trình vi phân toán - lý giải tích phức tạp của động lực học ô tô; các kết quả khảo sát dừng lại ở mức mô phỏng số trên môi trường ảo của phần mềm CarSim, chưa có điều kiện kiểm chứng thông qua thiết bị đo đạc thực tế trên xe thật chạy trên đường cao tốc tại Việt Nam.
  • Hướng nghiên cứu tiếp:
    • Mở rộng mô phỏng hoạt động của DRCC trong các điều kiện thời tiết bất lợi (mưa lớn, sương mù, đường trơn trượt có hệ số bám thấp) gây suy giảm độ chính xác của radar và camera.
    • Tích hợp thêm các thuật toán điều khiển hiện đại tối ưu hóa mức tiêu hao nhiên liệu và độ êm dịu chuyển động khi xe thực hiện tăng/giảm tốc độ tự động.

Giá trị tham khảo

Khóa luận là nguồn tài liệu hữu ích cho:

  • Sinh viên và giảng viên ngành Công nghệ Kỹ thuật Ô tô, Kỹ thuật Cơ khí Động lực: Nắm vững cấu trúc phần cứng, nguyên lý làm việc và phương thức giao tiếp mạng CAN của các hệ thống ADAS trên ô tô thế hệ mới.
  • Kỹ sư nghiên cứu và phát triển (R&D), kỹ thuật viên chẩn đoán ô tô: Tham khảo cấu hình thông số và quy trình 3 bước thiết lập mô phỏng động lực học trên phần mềm CarSim để ứng dụng cho các đề tài nghiên cứu hệ thống điều khiển tự động trên phương tiện giao thông.
  • Phần đáng tham khảo nhất: Sơ đồ giao tiếp mạng CAN cùng bảng ma trận tín hiệu giữa các module (Chương 2) và quy trình nhập dữ liệu động học thiết lập cảm biến mô phỏng trên CarSim (Chương 3).

Câu hỏi thường gặp

1. Cảm biến radar sóng milimet của hệ thống DRCC trên xe Toyota Corolla Cross 2021 hoạt động ở tần số và dải đo nào?
Cảm biến radar của hệ thống hoạt động ở tần số 76 GHz (thuộc dải tần số sóng milimet từ 30 GHz đến 300 GHz với bước sóng từ 1 mm đến 10 mm). Cảm biến có khả năng đo tốc độ tương đối từ 0 km/h đến 200 km/h và khoảng cách tương đối từ vài mét đến hơn 100 m đối với các phương tiện phía trước.

2. Hộp điều khiển ADAS ECU của hệ thống DRCC gồm những mô-đun chức năng nào?
ADAS ECU bao gồm 3 mô-đun điều khiển chính: Mô-đun 1 thực hiện điều khiển hành trình thông thường (Cruise Control) duy trì tốc độ cài đặt khi đường trống; Mô-đun 2 thực hiện điều khiển theo dõi (Following Control) để giữ khoảng cách an toàn với xe phía trước; Mô-đun 3 thực hiện điều khiển thích ứng khi xe vào các khúc cua có góc ngoặt lớn để duy trì ổn định chuyển động.

3. Cơ chế giao tiếp mạng CAN phục vụ hệ thống DRCC có những thông số kỹ thuật cơ bản nào?
Mạng CAN sử dụng hai đường dây CAN_H và CAN_L với điện trở đầu cuối 120 $\Omega$, tốc độ truyền dữ liệu tối đa 1 Mbit/s, chiều dài đường truyền lý thuyết 40 m. Mức điện áp hoạt động danh định gồm mức Dominant (chênh lệch điện áp $\ge 0,9\text{ V}$) và mức Recessive (chênh lệch điện áp $\le 0,5\text{ V}$), sử dụng cơ chế phân xử bit không phá hủy CSMA/CD.

4. Hệ thống hỗ trợ giữ làn đường (LTA) và hệ thống cảnh báo phương tiện cắt ngang (RCTA) hoạt động ở những dải vận tốc và phạm vi nào?
Hệ thống LTA hoạt động ở dải vận tốc từ 50 km/h trở lên dựa vào camera trên kính chắn gió và radar trước để nhận dạng vạch kẻ đường. Hệ thống RCTA tự động kích hoạt khi xe cài số lùi (R) và sử dụng cảm biến radar quét khu vực đuôi xe với phạm vi khoảng cách từ 20 m đến 30 m.

5. Quy trình 3 bước thực hiện khảo sát hệ thống DRCC bằng phần mềm CarSim diễn ra như thế nào?
Quy trình gồm: Bước 1 - Nhập dữ liệu đầu vào (thông số động học, hình học xe Toyota Corolla Cross 1.8V, thiết lập làn đường cao tốc, hệ số ma sát và cài đặt cảm biến radar); Bước 2 - Bắt đầu tính toán số động lực học dựa trên các kịch bản bám đuôi phương tiện phía trước; Bước 3 - Trả kết quả đầu ra dạng hình ảnh trực quan 3D và các đồ thị biến thiên vận tốc, khoảng cách theo thời gian.

Kết luận

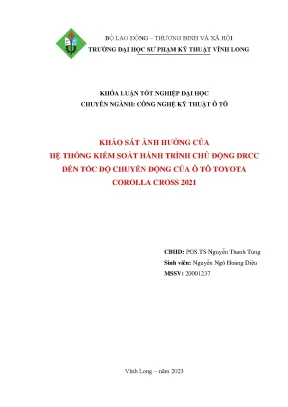

Khóa luận tốt nghiệp của tác giả Nguyễn Ngô Hoàng Diệu đã tổng hợp chi tiết cấu tạo, nguyên lý làm việc và mạng truyền thông của hệ thống kiểm soát hành trình chủ động DRCC trên xe Toyota Corolla Cross 1.8V 2021. Bằng việc ứng dụng phần mềm mô phỏng chuyên ngành CarSim, đề tài đã mô hình hóa thành công quá trình tự động điều tiết bướm ga và hệ thống phanh để duy trì vận tốc và khoảng cách an toàn theo phương tiện phía trước trên đường cao tốc. Công trình cung cấp một tài liệu kỹ thuật có giá trị tham khảo rõ ràng cho sinh viên và kỹ sư ngành Công nghệ Kỹ thuật Ô tô trong lĩnh vực nghiên cứu các hệ thống an toàn chủ động ADAS.
