Tổng quan về giáo trình
Giáo trình môn Cơ học chất lỏng và Thủy lực học đóng vai trò là học phần cơ sở ngành bắt buộc trong chương trình đào tạo kỹ sư thuộc các khối ngành Kỹ thuật Xây dựng, Công trình Thủy lợi, Kỹ thuật Cơ khí, Cấp thoát nước, Kỹ thuật Hàng hải và Môi trường. Tài liệu chuyên khảo về "Chương II: Thủy tĩnh" cung cấp hệ thống cơ sở lý thuyết về trạng thái cân bằng của môi trường chất lỏng khi không tồn tại chuyển động tương đối giữa các phần tử. Do lực ma sát trong và ứng suất tiếp ($\tau = 0$) triệt tiêu ở trạng thái nghỉ, toàn bộ kết luận và định luật thủy tĩnh được chứng minh là áp dụng đồng nhất cho cả chất lỏng lý tưởng và chất lỏng thực.
Mục tiêu học tập của phần tài liệu này nhằm trang bị cho người học:
- Khả năng phân tích trạng thái ứng suất nội tại của khối chất lỏng đứng yên hoặc chuyển động có gia tốc không đổi.
- Phương pháp thiết lập và giải các phương trình vi phân cân bằng Euler (công bố năm 1755).
- Kỹ năng xác định định lượng các đại lượng áp suất (áp suất tuyệt đối, áp suất dư, áp suất chân không) và quy đổi chính xác giữa các hệ đơn vị đo lường (hệ SI, hệ kỹ thuật at, atm, cột chất lỏng, psi).
- Năng lực tính toán trị số, phương chiều và điểm đặt của áp lực thủy tĩnh tác dụng lên các kết cấu phẳng và mặt cong kỹ thuật.
- Phương pháp đánh giá điều kiện cân bằng, tính ổn định của công trình và phương tiện nổi thông qua lý thuyết tâm định khuynh.
Cấu trúc giáo trình được xây dựng theo cách tiếp cận diễn dịch kinh điển: xuất phát từ mô hình vi phân phân tố chất lỏng (khối tứ diện, khối hộp chữ nhật vô cùng bé $dx, dy, dz$), thiết lập hệ phương trình vi phân cân bằng tổng quát, sau đó tích phân để suy ra phương trình cơ bản của thủy tĩnh học trong trường trọng lực và các trường lực quán tính. Điểm đặc thù của tài liệu là sự kết hợp chặt chẽ giữa chứng minh giải tích toán học với mô hình hóa hình học và hệ thống ví dụ tính toán số liệu kỹ thuật tường minh.
Nội dung kiến thức cốt lõi
+---------------------------------------------------------------------------------------+
| THỦY TĨNH HỌC |
+-------------------------------------------+-------------------------------------------+
|
+----------------------------------+----------------------------------+
| |
v v
+------------------------------------+ +------------------------------------+
| TĨNH HỌC TUYỆT ĐỐI | | TĨNH HỌC TƯƠNG ĐỐI |
| (Hệ quy chiếu gắn với Quả đất) | | (Bình chứa chuyển động gia tốc) |
+-----------------+------------------+ +-----------------+------------------+
| |
+---> Tính chất & Phân loại Áp suất +---> Chuyển động tịnh tiến ($a$)
+---> PTVP Euler & PT Cơ bản | (Mặt thoáng phẳng nghiêng)
+---> Dụng cụ đo (Phong vũ kế, Áp kế) +---> Chuyển động quay ($\omega$)
+---> Áp lực lên mặt phẳng & mặt cong (Mặt thoáng Paraboloid)
+---> Định luật Acsimet & Tính ổn định
Các chương/chủ đề chính
Toàn bộ nội dung thủy tĩnh học được phân bổ qua 7 chủ đề lý thuyết và ứng dụng liên hoàn:
-

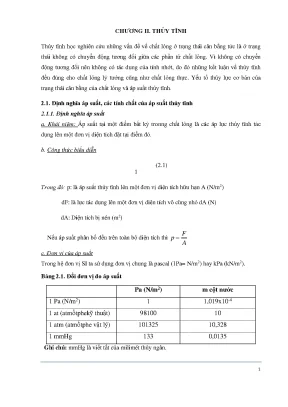

Khái niệm và hai tính chất của áp suất thủy tĩnh:
- Định nghĩa áp suất $p = \frac{dF}{dA}$ hoặc $p = \frac{F}{A}$ khi phân bố đều.
- Tính chất 1: Áp suất thủy tĩnh luôn tác dụng thẳng góc với diện tích chịu lực và hướng vào trong lòng diện tích đó (triệt tiêu ứng suất tiếp $\tau = 0$, chất lỏng chỉ chịu nén, không chịu kéo).
- Tính chất 2: Trị số áp suất thủy tĩnh tại một điểm bất kỳ bằng nhau theo mọi phương ($p_x = p_y = p_z = p_n$), được chứng minh qua điều kiện cân bằng của khối tứ diện phân tố $V_{ABCD}$.
-
Phương trình vi phân Euler và Phương trình cơ bản của thủy tĩnh học:
- Thiết lập hệ phương trình Euler (1755): $F_x - \frac{1}{\rho}\frac{\partial p}{\partial x} = 0$, $F_y - \frac{1}{\rho}\frac{\partial p}{\partial y} = 0$, $F_z - \frac{1}{\rho}\frac{\partial p}{\partial z} = 0$.
- Dạng vi phân toàn phần: $dp = \rho(F_x dx + F_y dy + F_z dz)$.
- Trong trường trọng lực ($F_x = 0, F_y = 0, F_z = -g$), tích phân thu được phương trình cơ bản:
$$z + \frac{p}{\gamma} = \text{const} \quad \text{hoặc} \quad p = p_0 + \gamma h$$
(trong đó $z$ là chiều cao hình học, $\frac{p}{\gamma}$ là chiều cao áp suất, $\gamma = \rho g$ là trọng lượng riêng).
-
Phân loại áp suất, quan hệ định lượng và dụng cụ đo:
- Phân biệt ba dạng áp suất: Áp suất tuyệt đối ($p_t = p_0 + \gamma h$), Áp suất dư ($p_d = p_t - p_a = \gamma h$), Áp suất chân không ($p_{ck} = p_a - p_t = -p_d$).
- Độ cao dẫn xuất: $h_t = \frac{p_t}{\gamma}$, $h_d = \frac{p_d}{\gamma}$, $h_{ck} = \frac{p_{ck}}{\gamma}$.
- Nguyên lý hoạt động của các thiết bị đo: Phong vũ kế thủy ngân ($p_a = \gamma y + p_{\text{hơi}}$), phong vũ kế hộp aneroid, áp kế Bourdon, ống đo áp hở ($d \ge 12\text{ mm}$ để tránh mao dẫn), ống đo chữ U và ống đo vi sai (đo chênh áp).
-
Áp lực thủy tĩnh tác dụng lên thành phẳng:
- Trị số áp lực: $F = (p_0 + \gamma h_c) A = (p_0 + \gamma y_c \sin\alpha)A$. Khi mặt thoáng tiếp xúc khí trời ($p_0 = p_a$), áp lực dư là $F_d = \gamma h_c A$.
- Nghịch lý thủy tĩnh: Áp lực lên đáy bình chỉ phụ thuộc diện tích đáy $A$ và chiều cao chất lỏng $H$ ($F = \gamma H A$), độc lập với hình dạng bình chứa.
- Điểm đặt áp lực (tâm áp lực $D$): Dựa vào định lý Varignon và định lý chuyển trục Huygens ($J_x = J_c + y_c^2 A$):
$$y_D = y_c + \frac{\gamma \sin\alpha J_c}{(p_0 + \gamma \sin\alpha y_c)A}$$
Khi $p_0 = p_a$: $y_D = y_c + \frac{J_c}{y_c A}$ (tâm áp lực luôn nằm sâu hơn trọng tâm $C$).
- Tọa độ theo phương ngang: $x_D = \frac{p_0 x_c A + \gamma \sin\alpha J_{xy}}{(p_0 + \gamma \sin\alpha y_c)A}$; nếu mặt phẳng có trục đối xứng thì $J_{xy} = 0 \Rightarrow x_D = 0$.
-
Áp lực thủy tĩnh tác dụng lên mặt cong:
- Phân tích thành các thành phần:
- Lực nằm ngang: $F_x = (p_0 + \gamma h_{cx}) A_x$; $F_y = (p_0 + \gamma h_{cy}) A_y$.
- Lực thẳng đứng: $F_z = \pm \gamma V$ ($V$ là thể tích vật áp lực). Dấu (+) khi chất lỏng nằm trên mặt chịu lực ($F_z$ hướng xuống); dấu (-) khi không có chất lỏng trực tiếp trên mặt cong ($F_z$ hướng lên).
- Hợp lực: $F = \sqrt{F_x^2 + F_z^2}$, góc nghiêng $\tan\alpha = \frac{F_z}{F_x}$. Đối với mặt trụ hoặc mặt cầu, hợp lực $F$ luôn đi qua tâm hình học.
-
Định luật Ác-si-mét và tính ổn định của vật nổi:
- Lực đẩy Ác-si-mét $F_B = \gamma V$ đặt tại tâm đẩy $D$ (trọng tâm của thể tích chất lỏng bị choán chỗ).
- Cân bằng vật ngập: $C$ dưới $D$ (cân bằng ổn định), $C$ trên $D$ (không ổn định), $C$ trùng $D$ (phiếm định).
- Vật nổi: Khái niệm mớn nước, mặt nổi, trục nổi, trục nghiêng, tâm định khuynh $M$. Bán kính định khuynh $R_M = \frac{J}{V}$ ($J$ là mômen quán tính của mặt nổi quanh trục nghiêng).
- Chiều cao định khuynh $h_M = R_M - e$ ($e = CD$). Điều kiện ổn định: $h_M > 0$ (ổn định, tiêu chuẩn đóng tàu quy định $h_M = 0.3 - 1.5\text{ m}$), $h_M < 0$ (không ổn định), $h_M = 0$ (phiếm định).
-
Trạng thái tĩnh tương đối của chất lỏng:
- Khối chất lỏng chuyển động tịnh tiến với gia tốc $a$: Hệ lực khối $X = -a, Y = 0, Z = -g$. Mặt đẳng áp là các mặt phẳng nghiêng có độ dốc $\frac{dz}{dx} = -\frac{a}{g}$; phân bố áp suất $p = p_0 + \rho a(x_0 - x) + \rho g(z_0 - z)$.
- Khối chất lỏng quay quanh trục thẳng đứng với vận tốc góc $\omega$ không đổi: Hệ lực khối $X = \omega^2 x, Y = \omega^2 y, Z = -g$. Mặt đẳng áp là các mặt parabôlôit tròn xoay $z = \frac{\omega^2 r^2}{2g} + \text{const}$; phân bố áp suất $p = p_0 + \frac{\rho \omega^2 r^2}{2} + \rho g(z_0 - z)$.
Kiến thức nền tảng được xây dựng
Giáo trình xây dựng hệ thống cơ sở lý thuyết bao gồm:
- Nguyên lý môi trường liên tục: Mô tả chất lỏng dưới dạng trường vô hướng áp suất $p(x,y,z)$ và trường vector lực khối $\vec{F}(X,Y,Z)$.
- Phương trình vi phân phân tố: Vận dụng định luật II Newton cho các phần tử vi phân $dV$ để chuyển tiếp từ cơ học điểm sang cơ học môi trường liên tục.
- Quy luật phân bố tuyến tính của áp suất trọng lực: Chứng minh tính đồng nhất của áp suất thủy tĩnh trên các mặt đẳng áp nằm ngang trong chất lỏng không nén được.
Kỹ năng phát triển
- Kỹ năng giải tích kỹ thuật: Thiết lập phương trình vi tích phân xác định lực, mômen và chuyển đổi chính xác các đơn vị kỹ thuật ($1\text{ at} = 98100\text{ N/m}^2 = 10\text{ m}$ cột nước; $1\text{ atm} = 101325\text{ N/m}^2 = 10.328\text{ m}$ cột nước; $1\text{ mmHg} = 133\text{ N/m}^2$).
- Kỹ năng tính toán kết cấu thủy lực: Tính toán chính xác áp lực tổng hợp và điểm đặt lực lên các dạng hình học phẳng (van chữ nhật, tam giác, hình thang) và mặt cong (nắp trụ xoay, van cung).
- Kỹ năng kiểm tra ổn định công trình/phương tiện thủy: Xác định tọa độ trọng tâm $C$, tâm đẩy $D$, tính toán mômen quán tính mặt nổi $J$ để đánh giá chiều cao định khuynh $h_M$.
Phương pháp giảng dạy và học tập
Giáo trình áp dụng mô hình sư phạm kết hợp chặt chẽ giữa diễn giải lý thuyết toán học và ứng dụng kỹ thuật thực tế. Mỗi chủ đề đều bắt đầu bằng việc thiết lập mô hình vật lý trừu tượng, cụ thể hóa qua phương trình giải tích, và kết thúc bằng các ví dụ mẫu có số liệu định lượng:
- Phương pháp diễn giải tích hợp: Sử dụng hình học giải tích và vi tích phân để tường minh các khái niệm phức tạp (ví dụ: dùng tích phân $\int y , dA$ biểu diễn mômen tĩnh $y_c A$ để suy ra công thức tính áp lực thành phẳng; dùng $\int y^2 , dA$ để tích hợp mômen quán tính $J_x$).
- Hệ thống ví dụ kỹ thuật chi tiết:
- Ví dụ 2.6: Tính toán áp lực dư $F_d = 125077.5\text{ N}$, tâm áp lực $y_D = 4.294\text{ m}$ và lực giữ cân bằng $F = 66207.7\text{ N}$ của cửa van phẳng chữ nhật kích thước $1.5\text{ m} \times 2\text{ m}$ quay quanh trục nằm ngang.
- Ví dụ 2.7: Xác định áp lực nước $F_d = 523184.2\text{ N}$ và vị trí điểm đặt $y_D = 5.237\text{ m}$ trên van phẳng tam giác đều nghiêng góc $60^\circ$.
- Ví dụ nắp cong mặt trụ: Xác định các lực thành phần $F_x = 274.68\text{ kN}$, $F_z = 319.41\text{ kN}$ cho nắp $1/4$ mặt trụ tròn xoay bán kính $r = 2\text{ m}$, rộng $b = 4\text{ m}$.
- Ví dụ tĩnh tương đối: Xác định gia tốc giới hạn $a_{\max} = -4.905\text{ m/s}^2$ của xe bồn chữ nhật ($2 \times 1.6 \times 1\text{ m}$) và tốc độ góc tối đa $n_{\max} = 120\text{ vòng/phút}$ để nước không tràn khỏi thùng phi đường kính $1\text{ m}$, cao $2\text{ m}$.
- Hệ thống bài tập tự rèn luyện: Cung cấp các dạng bài tập thực hành đa dạng:
- Tính toán áp suất trong các hệ thống ống đo chữ U đa chất lỏng (nước, dầu mỏ $\gamma = 7848\text{ N/m}^3$, dầu hỏa $\gamma = 7456\text{ N/m}^3$, thủy ngân $\gamma = 133023.6\text{ N/m}^3$).
- Bài toán xác định cao độ mực chất lỏng qua chỉ số áp kế và chân không kế.
- Vẽ biểu đồ phân bố áp suất và xác định lực tổng hợp tác dụng lên tường chắn nghiêng chịu nước hai phía.
Điểm nổi bật và cập nhật
Nội dung chương giáo trình thể hiện tính chuẩn hóa và nhất quán học thuật cao:
CƠ CHẾ PHÂN TÍCH THỦY TĨNH HỌC
v v
v v
- Tính khái quát hóa của phương trình Euler: Không áp đặt ràng buộc về tính chịu nén của chất lỏng tại phương trình vi phân ban đầu ($dp = \rho(F_x dx + F_y dy + F_z dz)$), cho phép mở rộng giải tích cho cả chất khí khi biết phương trình trạng thái kết nối áp suất, khối lượng riêng và nhiệt độ.
- Quy tắc hình học xác định thể tích vật áp lực ($V$): Định nghĩa tường minh quy tắc chiếu diện tích chịu lực lên mặt thoáng (hoặc mặt thoáng kéo dài), cùng quy ước dấu âm/dương gắn liền với vị trí thực tế của chất lỏng đối với mặt cong.
- Mô hình hóa chính xác thiết bị đo áp: Giáo trình phân tích cụ thể các điều kiện giới hạn thực nghiệm như yêu cầu đường kính ống đo áp $d \ge 12\text{ mm}$ để loại trừ hiện tượng mao dẫn, và cấu tạo mép lỗ đo $d \le 3\text{ mm}$ phẳng nhẵn khi đo áp suất chất lỏng chuyển động.
- Liên kết kỹ thuật thực tiễn: Tích hợp trực tiếp các tiêu chuẩn kỹ thuật như biên độ chiều cao định khuynh trong thiết kế tàu thuyền ($h_M = 0.3 - 1.5\text{ m}$), phương pháp hiệu chỉnh áp suất hơi bão hòa ($p_{\text{hơi}}$) của chất lỏng trong phong vũ kế (ví dụ số liệu carbon tetrachloride ở $20^\circ\text{C}$ có $\rho = 1588\text{ kg/m}^3, p_{\text{hơi}} = 13.1\text{ kN/m}^2$).
Đối tượng sử dụng giáo trình
Giáo trình được thiết kế nhằm đáp ứng chuẩn đầu ra của nhiều nhóm đối tượng học thuật và kỹ thuật:
- Sinh viên bậc Đại học:
- Sinh viên năm thứ hai hoặc năm thứ ba các ngành: Kỹ thuật Xây dựng dân dụng và công nghiệp, Xây dựng Thủy lợi - Thủy điện, Kỹ thuật Công trình biển, Kỹ thuật Hàng hải, Kỹ thuật Cơ khí động lực, Kỹ thuật Hạ tầng và Môi trường.
- Kiến thức tiên quyết (Prerequisites): Đòi hỏi người học đã hoàn thành các học phần Toán giải tích (đạo hàm riêng, tích phân đường, tích phân mặt), Vật lý đại cương (phần Cơ học tĩnh và động lực học chất điểm) và Cơ học lý thuyết.
- Học viên Cao học và Nghiên cứu sinh: Sử dụng làm tài liệu tham chiếu nền tảng để thiết lập điều kiện biên áp suất và mô hình tương tác lưu chất - kết cấu (Fluid-Structure Interaction) trong các môn học chuyên sâu như Thủy lực công trình nâng cao hoặc Động lực học công trình biển.
- Giảng viên các trường kỹ thuật: Sử dụng làm khung bài giảng chuẩn, cung cấp các chứng minh giải tích chuẩn mực và hệ thống bài tập thực hành mẫu mực kèm đáp số chi tiết.
- Kỹ sư thiết kế công trình: Dùng làm sổ tay tra cứu công thức tính toán tải trọng thủy tĩnh phục vụ thiết kế kết cấu đập ngăn nước, tường chắn đất - nước, cửa van cống, bể chứa áp lực, bồn chứa hóa chất và tính toán ổn định tàu, xà lan.
Câu hỏi thường gặp
1. Giáo trình này phù hợp nhất với những ngành đào tạo nào?
Giáo trình phù hợp trực tiếp với sinh viên đại học và kỹ sư thuộc các chuyên ngành Kỹ thuật Xây dựng, Công trình Thủy, Cơ khí Chế tạo máy, Kỹ thuật Đóng tàu, Kỹ thuật Tài nguyên nước và Cấp thoát nước. Nội dung cung cấp các nguyên lý cơ bản nhất về áp suất và tải trọng chất lỏng tĩnh lên kết cấu công trình.
2. Cần chuẩn bị những kiến thức nền tảng nào trước khi học chương Thủy tĩnh?
Người học cần nắm vững kiến thức Toán cao cấp (đặc biệt là vi phân toàn phần, tích phân mặt, cách tính mômen quán tính $J_c$ của các hình phẳng) và Cơ học lý thuyết (điều kiện cân bằng lực, định lý mômen Varignon, phép dời trục song song Huygens).
3. Điểm khác biệt căn bản giữa áp lực lên mặt phẳng và mặt cong là gì?
Đối với mặt phẳng, toàn bộ các vector áp lực nguyên tố $d\vec{F}$ song song và cùng chiều, do đó bài toán quy về tìm hợp lực của hệ lực song song ($F = \gamma h_c A$). Đối với mặt cong, các vector áp lực nguyên tố không song song, bắt buộc phải giải bài toán tìm hợp lực trong không gian 3 chiều thông qua các thành phần hình chiếu nằm ngang ($F_x, F_y$) và thành phần thẳng đứng thông qua thể tích vật áp lực ($F_z = \gamma V$).
4. Làm thế nào để tự học và giải các bài tập thủy tĩnh phức tạp hiệu quả?
Người học cần rèn luyện kỹ năng vẽ sơ đồ phân tích lực tự do, xác định chính xác vị trí mặt thoáng và chiều cao trọng tâm $h_c$. Khi giải bài toán mặt cong, cần chú ý chia nhỏ đoạn cong phức tạp, vẽ chính xác thể tích vật thể áp lực và xác định đúng dấu của $F_z$ dựa trên sự phân bố thực tế của khối chất lỏng.
5. Dấu của thể tích vật áp lực được quy ước như thế nào trong tính toán?
Thành phần lực đứng $F_z$ mang dấu dương (+) khi thể tích vật áp lực có chất lỏng nằm trực tiếp phía trên mặt cong (lực $F_z$ hướng từ trên xuống). Ngược lại, $F_z$ mang dấu âm (-) khi phía trên mặt cong không chứa chất lỏng thực tế (lực $F_z$ hướng từ dưới lên).
Kết luận
Chương II: Thủy tĩnh học cung cấp hệ thống lý thuyết nền tảng, tường minh và chuẩn mực về trạng thái cân bằng của môi trường chất lỏng. Việc kết hợp chặt chẽ giữa hệ phương trình vi phân Euler, các phương trình cơ bản của thủy tĩnh học và hệ thống quy tắc hình học giải tích (vật thể áp lực, tâm định khuynh) tạo nên một cấu trúc kiến thức mạch lạc, khoa học. Nội dung này là tiền đề lý thuyết bắt buộc để người học tiếp tục tiếp cận các chương tiếp theo trong chương trình Cơ học chất lỏng như Động học chất lỏng, Động lực học chất lỏng (Phương trình liên tục, Phương trình Bernoulli, Phương trình Navier-Stokes) và Tính toán Thủy lực đường ống.
