Bối cảnh và vấn đề nghiên cứu

Trong xu thế phát triển mạnh mẽ của khoa học công nghệ, Hệ thống Thông tin Địa lý (GIS) đã trở thành công cụ đắc lực được ứng dụng sâu rộng trong nhiều lĩnh vực chuyên môn như quản lý tài nguyên, môi trường, quy hoạch đô thị và phân tích không gian. Trong môi trường phần mềm ArcGIS 10 của ESRI, ArcToolbox đóng vai trò là trung tâm tích hợp toàn bộ các bộ công cụ phân tích, xử lý và chuyển đổi dữ liệu không gian. Tuy nhiên, do số lượng công cụ trong ArcToolbox rất lớn và đa dạng, việc nắm bắt đầy đủ nguyên lý hoạt động cũng như lựa chọn chính xác công cụ cho từng bài toán thực tế đặt ra nhiều thách thức cho người học và người làm việc trong ngành GIS.

Đồ án được thực hiện nhằm giải quyết các nhiệm vụ và mục tiêu nghiên cứu cụ thể sau:

  1. Tìm hiểu tổng quan về công nghệ GIS, cấu trúc dữ liệu không gian và nền tảng phần mềm ArcGIS 10.
  2. Hệ thống hóa cơ sở lý thuyết, nguyên lý vận hành và chức năng của các thanh công cụ chủ chốt trong ArcToolbox (bao gồm: 3D Analyst Tools, Analysis Tools, Conversion Tools, Geocoding Tools, Geostatistical Analyst Tools, Network Analyst Tools, Spatial Analyst Tools, Spatial Statistics Tools, Tracking Analyst Tools).
  3. Ứng dụng trực tiếp các công cụ vào giải quyết các bài toán cụ thể về trích xuất dữ liệu đất đai, mã hóa địa lý, phân loại độ cao địa hình, phân tích mạng và thống kê không gian.

Đối tượng và phạm vi nghiên cứu của đồ án bao gồm:

  • Đối tượng nghiên cứu: Chức năng, nhiệm vụ và các thuật toán tích hợp trong hệ thống công cụ ArcToolbox của phần mềm ArcGIS 10.
  • Phạm vi không gian dữ liệu: Đồ án sử dụng hai nguồn dữ liệu không gian thực nghiệm để thực hiện các bài toán ứng dụng, gồm cơ sở dữ liệu địa lý tỉnh Bình Thuận và dữ liệu đo đạc GPS thực tế tại địa bàn Phường 8, Quận Phú Nhuận, Thành phố Hồ Chí Minh.
  • Phạm vi kỹ thuật: Môi trường phần mềm ArcGIS 10 (bao gồm ArcMap, ArcCatalog, ArcToolbox) và các phần mở rộng (Extensions) liên quan.

Cơ sở lý thuyết và phương pháp

Đồ án xây dựng nền tảng nghiên cứu dựa trên các khái niệm và mô hình chuẩn trong công nghệ GIS:

  • Khái niệm GIS: Hệ thống Thông tin Địa lý là công cụ máy tính dùng để lập bản đồ và phân tích các sự vật, hiện tượng thực trên Trái Đất thông qua việc kết hợp các thao tác cơ sở dữ liệu thông thường với các phép phân tích thống kê và phân tích địa lý.
  • Mô hình 5 thành phần của GIS: Gồm phần cứng (hardware), phần mềm (software), dữ liệu (data), quy trình (methods/procedures) và con người (people).
  • Cấu trúc dữ liệu GIS:
    • Dữ liệu không gian (Spatial Data): Mô tả vị trí tương đối và tuyệt đối của đặc tính địa lý, được tổ chức dưới hai mô hình cơ bản là mô hình Vector (điểm - point, đường - line, vùng - polygon) và mô hình Raster (ma trận/lưới pixel dạng hàng và cột).
    • Dữ liệu thuộc tính (Attribute Data): Mô tả các đặc tính định tính hoặc định lượng của đối tượng địa lý, được lưu trữ dưới dạng bảng thuộc tính liên kết chặt chẽ với dữ liệu không gian.
  • Khung phần mềm: ArcGIS 10 hỗ trợ khoảng 300 định dạng dữ liệu khác nhau (Shapefile, Geodatabase, AutoCAD, Raster, Coverage...) cùng hệ thống các phần mở rộng chuyên biệt (3D Analyst, Spatial Analyst, Network Analyst, Geostatistical Analyst).

Phương pháp nghiên cứu được áp dụng trong đồ án:

  • Phương pháp thu thập và phân tích tài liệu kỹ thuật: Nghiên cứu và tổng hợp trực tiếp từ tài liệu kỹ thuật chuẩn ArcGIS 10 Help để giải nghĩa nguyên lý của các thuật toán và công cụ trong ArcToolbox.
  • Phương pháp thực nghiệm - xử lý dữ liệu địa không gian: Sử dụng dữ liệu đo đạc thực tế từ thiết bị GPS tại Phường 8, Quận Phú Nhuận và dữ liệu bản đồ địa chính/địa hình tỉnh Bình Thuận để cấu hình tham số, chạy các mô hình phân tích không gian và đánh giá kết quả đầu ra.

Nội dung chính theo từng chương

Chương I: Giới thiệu

Chương mở đầu trình bày tổng quan về tầm quan trọng của công nghệ GIS trong thời đại hiện nay. Nội dung chương giới thiệu định hướng nghiên cứu về các nhóm công cụ trong ArcToolbox của ArcMap 10, xác định phương pháp tham khảo tài liệu chuẩn ArcGIS 10 Help và giới thiệu các tập dữ liệu mẫu phục vụ kiểm thử (dữ liệu tỉnh Bình Thuận và dữ liệu GPS Phường 8, Quận Phú Nhuận).

Chương II: Phần mềm sử dụng

Chương II tập trung làm rõ các khái niệm nền tảng của hệ thống thông tin địa lý và cấu trúc phần mềm ArcGIS:

  • Khái niệm và vai trò vượt trội của GIS so với các phương pháp lập bản đồ và phân tích thủ công truyền thống.
  • Chi tiết mô hình 5 thành phần cấu thành một hệ thống GIS hoàn chỉnh.
  • Cấu trúc dữ liệu GIS theo phương pháp tiếp cận phân lớp chủ đề (layer-based), phân biệt chi tiết giữa dữ liệu thuộc tính và hai mô hình dữ liệu không gian cơ bản (Vector và Raster).
  • Giới thiệu tổng quan hệ thống ArcGIS 10 với bộ ba ứng dụng trung tâm: ArcMap, ArcCatalog và ArcToolbox, cùng khả năng tương thích với khoảng 300 định dạng tệp tin địa lý.

Chương III: Cơ sở lý thuyết các công cụ trong ArcToolbox

Chương III là phần nội dung lý thuyết trọng tâm với dung lượng lớn, phân tích chi tiết cấu trúc, chức năng và các thuật toán con trong từng hộp công cụ của ArcToolbox:

Hộp công cụ (Toolbox) Bộ công cụ con (Toolsets) Chức năng chính được phân tích
3D Analyst Tools 3D Features, Conversion, Functional Surface, Raster Interpolation, Raster Math, Raster Reclass, Raster Surface, Terrain Management, TIN Management Hiển thị, mô hình hóa và phân tích dữ liệu bề mặt 3D (TIN, Raster, Terrain); tạo đường chân trời (Skyline), phân tích tầm nhìn (Line of Sight, Viewshed), tính thể tích bề mặt (Surface Volume), độ dốc (Slope), hướng sườn (Aspect), đường đồng mức (Contour); các giải thuật nội suy (IDW, Kriging, Natural Neighbor, Spline, Topo to Raster).
Analysis Tools Extract, Overlay, Proximity, Statistics - Extract: Clip (cắt dữ liệu không gian dựa trên lớp vùng với tham số XY Tolerance), Select (lọc đối tượng bằng truy vấn SQL), Split, Table Select.
- Overlay: Intersect, Union, Spatial Join, Identity, Update, Symmetrical Difference.
- Proximity: Buffer, Multiple Ring Buffer, Near, Point Distance, Create Thiessen Polygons.
- Statistics: Frequency, Summary Statistics.
Conversion Tools From KML, From Raster, From WFS, Metadata, To CAD, To Collada, To Coverage, To dBASE, To Geodatabase, To KML, To Raster, To Shapefile Chuyển đổi qua lại giữa các cấu trúc dữ liệu: Raster sang Vector/ASCII/Float/Video; xuất dữ liệu sang CAD (DGN, DWG, DXF) yêu cầu giấy phép ArcInfo; chuyển đổi sang Geodatabase, Shapefile, KML, Coverage; quản lý và dịch chuyển siêu dữ liệu (Metadata) theo chuẩn ISO 19 và FGDC CSDGM.
Geocoding Tools Address Locator Management, Geocoding, Reverse Geocoding Tạo bộ định vị địa chỉ (Create Address Locator), tạo bộ định vị tổng hợp (Create Composite Locator), khớp bảng địa chỉ thành điểm không gian (Geocode Addresses), xây dựng lại bộ định vị (Rebuild Address Locator), chuẩn hóa địa chỉ (Standardize Addresses) và đảo ngược mã địa lý (Reverse Geocode).
Geostatistical Analyst Tools Interpolation, Sampling Network Design, Simulation Tạo bề mặt liên tục từ các điểm đo mẫu; các giải thuật nội suy: IDW, Global/Local Polynomial Interpolation, Radial Basis Functions, Kernel Interpolation with Barriers, Moving Window Kriging; tối ưu hóa mạng lưới lấy mẫu và mô phỏng địa thống kê (Gaussian Geostatistical Simulations).

Trong phần công cụ Select của nhóm Analysis Tools, đồ án phân tích chi tiết bảng toán tử SQL sử dụng trong biểu thức truy vấn thuộc tính:

  • Các toán tử so sánh: =, <, >, >=, <=, <>.
  • Toán tử tìm kiếm mẫu ký tự gần đúng: LIKE (kết hợp ký tự đại diện %, ví dụ: "Ten" LIKE 'Arc%').
  • Các toán tử logic: AND (thỏa mãn đồng thời hai điều kiện), OR (thỏa mãn ít nhất một điều kiện), NOT (phủ định điều kiện, ví dụ: NOT "Phuong" = 'Đa Kao').
  • Ví dụ truy vấn diện tích: "AREA" >= 20000000.

Trong công cụ Clip, đồ án giải thích rõ ràng tham số kỹ thuật XY Tolerance: khoảng cách sai số cho phép trên trục X và Y để xác định hai đỉnh tọa độ có trùng nhau hay không (ví dụ sai số 0.01 bản đồ).

Chương IV: Bài tập ứng dụng

Chương IV trình bày quy trình thực nghiệm và giải quyết các bài toán ứng dụng cụ thể:

  • Bài tập 1: Tách lớp dữ liệu từ lớp đơn vị đất đai (sử dụng các công cụ trích xuất Select và Clip kết hợp biểu thức điều kiện thuộc tính).
  • Ứng dụng công cụ Geocoding: Thực hiện chuẩn hóa dữ liệu địa chỉ và mã hóa địa lý tự động vị trí điểm từ bảng địa chỉ.
  • Ứng dụng Geostatistical Analyst Tool: Phân loại và xây dựng bề mặt nội suy điểm độ cao địa hình từ dữ liệu đo đạc thực tế.
  • Ứng dụng công cụ Network Analyst: Thiết lập và giải quyết bài toán phân tích mạng lưới đường giao thông.
  • Ứng dụng công cụ Spatial Analyst: Xử lý và phân tích dữ liệu raster không gian.
  • Ứng dụng công cụ Spatial Statistics: Phân tích các đặc trưng thống kê không gian của tập dữ liệu điểm và đa giác.

Kết quả và đóng góp

Kết quả chính

  • Đã tổng hợp và hệ thống hóa chi tiết cấu trúc lý thuyết và hướng dẫn kỹ thuật của hơn 9 nhóm công cụ lớn trong ArcToolbox ArcGIS 10, làm rõ chức năng của hàng loạt công cụ xử lý bề mặt 3D, chuyển đổi định dạng và phân tích thống kê.
  • Làm rõ quy trình thiết lập tham số kỹ thuật và cú pháp biểu thức cho các công cụ trích xuất (Clip, Select), cơ chế xử lý sai số không gian (XY Tolerance) và các giải thuật nội suy không gian (IDW, Kriging, Spline, Radial Basis Functions).
  • Kiểm chứng thành công các chức năng của ArcToolbox thông qua 6 nhóm bài tập thực hành trên dữ liệu thực tế tại tỉnh Bình Thuận và Phường 8, Quận Phú Nhuận.

Đóng góp của đề tài

  • Xây dựng tài liệu tổng hợp và giải nghĩa thuật ngữ công cụ ArcToolbox bằng tiếng Việt hoàn chỉnh từ nguồn tài liệu gốc ArcGIS 10 Help.
  • Cung cấp các kịch bản thực hành mẫu rõ ràng, giúp sinh viên và cán bộ kỹ thuật GIS dễ dàng tra cứu, nắm bắt quy trình vận hành công cụ và áp dụng trực tiếp vào các bài toán phân tích địa không gian.

Hạn chế và hướng nghiên cứu tiếp

  • Hạn chế: Các bài toán thực nghiệm trong đồ án chủ yếu tập trung vào các trường hợp xử lý trên dữ liệu không gian tĩnh ở quy mô cấp phường/tỉnh; chưa đi sâu kiểm thử toàn bộ các nhánh công cụ nâng cao của bộ công cụ Tracking Analyst (phân tích đối tượng chuyển động theo thời gian thực) trên môi trường dữ liệu cảm biến trực tiếp.
  • Hướng nghiên cứu tiếp:
    • Mở rộng nghiên cứu quy trình tự động hóa các chuỗi công cụ trong ArcToolbox bằng ModelBuilder và lập trình kịch bản Python (ArcPy).
    • Tích hợp các bài toán phân tích mạng lưới phức tạp (Network Analyst) và mô phỏng địa thống kê (Geostatistical Simulations) trên các bộ dữ liệu giao thông, thủy văn và ô nhiễm môi trường quy mô lớn.

Giá trị tham khảo

Báo cáo đồ án là tài liệu học thuật và kỹ thuật phù hợp cho:

  • Sinh viên ngành Hệ thống Thông tin Địa lý (GIS), Công nghệ Thông tin, Quản lý Đất đai, Địa chất, Môi trường: Dùng làm tài liệu hướng dẫn học tập, tra cứu lệnh và thực hành các học phần liên quan đến phần mềm ArcGIS, phân tích không gian và mô hình hóa địa lý.
  • Cán bộ kỹ thuật và chuyên viên phân tích GIS: Tham khảo bảng tra cứu chức năng công cụ, quy chuẩn chuyển đổi định dạng (CAD, TIN, Raster, Shapefile, Geodatabase) và cách thiết lập biểu thức truy vấn SQL trong xử lý dữ liệu địa chính và bản đồ chuyên đề.

Câu hỏi thường gặp

1. ArcToolbox trong ArcGIS 10 hỗ trợ xử lý khoảng bao nhiêu định dạng dữ liệu?

Theo trình bày trong đồ án, ArcGIS 10 hỗ trợ đọc và làm việc với khoảng 300 định dạng dữ liệu khác nhau, bao gồm các định dạng phổ biến như Shapefile, Geodatabase, AutoCAD (DGN, DWG, DXF), Raster, Coverage, LandXML, LAS, KML...

2. Sự khác biệt giữa lớp đầu vào (Input Features) và lớp cắt (Clip Features) trong công cụ Clip là gì?

Trong công cụ Clip:

  • Input Features là lớp dữ liệu gốc cần trích xuất thông tin, có thể ở định dạng điểm (point), đường (line) hoặc vùng (polygon).
  • Clip Features là lớp đóng vai trò làm ranh giới ("khuôn cắt"), bắt buộc phải là định dạng đa giác (polygon).

3. Ý nghĩa của tham số XY Tolerance trong công cụ trích xuất Clip là gì?

XY Tolerance là tham số xác định phạm vi sai số khoảng cách trên trục X và Y. Nếu khoảng cách giữa hai điểm tọa độ nhỏ hơn giá trị sai số này (ví dụ khai báo 0.01), hệ thống sẽ coi hai điểm đó là trùng nhau tại cùng một vị trí.

4. Quy trình Geocoding (mã hóa địa lý) thực hiện nhiệm vụ gì?

Geocoding là quá trình gán vị trí không gian (thường là giá trị tọa độ) cho một địa chỉ dạng văn bản bằng cách so sánh các yếu tố mô tả địa chỉ với dữ liệu tham chiếu thông qua bộ định vị địa chỉ (Address Locator), tạo ra lớp dữ liệu điểm không gian tương ứng.

5. Những phương pháp nội suy raster nào được tích hợp trong nhóm công cụ 3D Analyst Tools?

Các phương pháp nội suy raster được phân tích trong đồ án gồm: IDW (khoảng cách nghịch đảo trọng số), Kriging, Natural Neighbor (hàng xóm tự nhiên), Spline, Spline with Barriers, Topo to Raster, Topo to Raster by File và Trend.

Kết luận

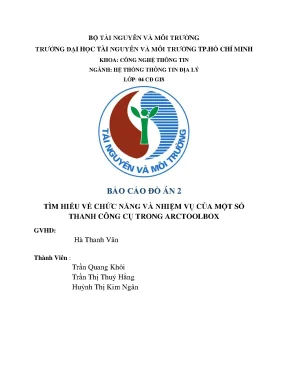

Báo cáo đồ án 2 "Khám Phá Chức Năng Các Công Cụ Trong ArcToolbox" của nhóm sinh viên ngành Hệ thống Thông tin Địa lý, Trường Đại học Tài nguyên và Môi trường TP.HCM đã hệ thống hóa toàn diện cơ sở lý thuyết và hướng dẫn sử dụng các bộ công cụ chủ chốt trong ArcToolbox trên ArcGIS 10. Thông qua việc phân tích chi tiết nguyên lý hoạt động, cú pháp truy vấn và các tham số kỹ thuật, kết hợp thực nghiệm trên dữ liệu thực tế tại Bình Thuận và TP. Hồ Chí Minh, đề tài đã làm sáng tỏ khả năng ứng dụng mạnh mẽ của GIS trong việc xử lý, phân tích và mô hình hóa dữ liệu địa không gian. Đây là tài liệu tham khảo có giá trị cao trong học tập, nghiên cứu và ứng dụng thực hành chuyên môn GIS.
