Giới thiệu dự án

Trong ngành công nghiệp ô tô hiện đại, hệ thống cung cấp nhiên liệu đóng vai trò quyết định đến hiệu suất nhiệt, tính kinh tế nhiên liệu và mức độ phát thải khí xả của động cơ đốt trong (Internal Combustion Engine - ICE). Theo các báo cáo kỹ thuật từ Hiệp hội Kỹ sư Ô tô Quốc tế (SAE), việc tối ưu hóa tỷ lệ hòa khí $\lambda = 1.0$ (tỷ lệ không khí/nhiên liệu lý thuyết xấp xỉ $14.7:1$ đối với xăng) giúp giảm tới $20-25%$ lượng phát thải hydrocacbon chưa cháy ($HC$) và carbon monoxide ($CO$), đồng thời nâng cao hiệu suất động cơ thêm $12-18%$ so với hệ thống sử dụng bộ chế hòa khí truyền thống.

Tại thị trường Việt Nam, dòng xe đa dụng Toyota Innova trang bị động cơ 1TR-FE (dung tích 2.0L, 4 xi-lanh thẳng hàng, DOHC kết hợp van biến thiên thông minh VVT-i) chiếm thị phần vận tải hành khách và dịch vụ rất lớn. Tuy nhiên, việc khai thác, bảo dưỡng và chẩn đoán các lỗi cảm biến, cơ cấu chấp hành trong hệ thống phun xăng điện tử L-EFI (Electronic Fuel Injection) trên dòng động cơ này đòi hỏi kỹ thuật viên phải nắm vững cấu tạo chi tiết, nguyên lý điều khiển vòng kín (Closed-loop control) của khối điều khiển điện tử ECU (Electronic Control Unit) và quy trình tra cứu mã lỗi chuẩn đoán DTC (Diagnostic Trouble Code).

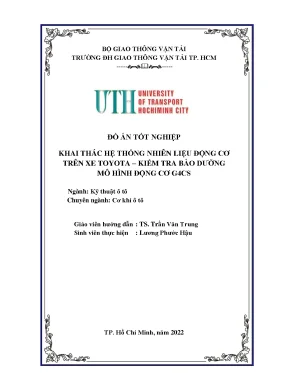

Đề tài tốt nghiệp "Khai thác hệ thống nhiên liệu động cơ trên xe Toyota – Kiểm tra bảo dưỡng mô hình động cơ G4CS" do sinh viên Lương Phước Hậu thực hiện dưới sự hướng dẫn của TS. Trần Văn Trung (Trường ĐH Giao thông Vận tải TP.HCM) giải quyết các bài toán kỹ thuật trọng tâm:

  1. Khảo sát toàn diện kết cấu cơ khí, mạch thủy lực và sơ đồ điều khiển điện tử của hệ thống phun xăng L-EFI trên động cơ Toyota 1TR-FE.
  2. Mô hình hóa hoạt động của mạng lưới cảm biến: Cảm biến lưu lượng khí nạp kiểu dây sấy platin (Hot-wire MAF), cảm biến vị trí bướm ga hiệu ứng Hall (Hall Effect TPS), cảm biến oxy gốm Zirconia ($ZrO_2$), cảm biến nhiệt độ nước làm mát (ECT) và cảm biến vị trí trục khuỷu/trục cam (CKP/CMP).
  3. Xây dựng quy trình chuẩn đoán, kiểm tra bảo dưỡng hệ thống nhiên liệu theo tiêu chuẩn hãng với thiết bị đo kiểm chuyên dụng.
  4. Thiết kế, chế tạo và vận hành mô hình thực hành động cơ G4CS nhằm phục vụ công tác đào tạo, mô phỏng lỗi thực nghiệm và đo kiểm tín hiệu điện áp/xung dao động.

Phạm vi nghiên cứu tập trung vào hệ thống phun xăng gián tiếp đa điểm (Multi-Point Fuel Injection - MPFI) trên đường ống nạp của động cơ 1TR-FE và động cơ thử nghiệm G4CS, không bao gồm các hệ thống phun xăng trực tiếp áp suất cực cao (GDI/D-4S).

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Sự tiến hóa của hệ thống nhiên liệu trên động cơ xăng trải qua nhiều thế hệ với những ưu nhược điểm kỹ thuật rõ rệt:

Hệ thống Nguyên lý định lượng nhiên liệu Áp suất nhiên liệu Khả năng kiểm soát hòa khí ($\lambda$) Tỷ lệ phát thải ($CO, HC, NO_x$)
Bộ chế hòa khí (Carburetor) Cơ khí thủy lực (độ chân không họng Venturi) $0.2 - 0.4 \text{ bar}$ Sai số $> 15%$, không có phản hồi vòng kín Rất cao, không đạt tiêu chuẩn Euro 2 trở lên
Phun xăng cơ khí (K-Jetronic) Đĩa đo gió cơ khí tác động van phân phối $4.5 - 5.5 \text{ bar}$ Sai số $8 - 10%$, độ trễ cơ khí cao Trung bình, giới hạn ở Euro 1/Euro 2
Phun điện tử L-EFI (1TR-FE) Đo khối lượng gió (Hot-wire MAF) + ECU điều khiển độ rộng xung kim phun $2.94 - 3.24 \text{ bar}$ ($3.0 \text{ kg/cm}^2$) Điều khiển vòng kín phản hồi Oxy, sai số $< 2%$ Thấp, đạt chuẩn Euro 2 – Euro 4
Phun trực tiếp GDI (D-4S) Bơm cao áp cơ khí phun trực tiếp vào buồng cháy $40 - 200 \text{ bar}$ Phun phân tầng/đồng nhất, sai số $< 1%$ Rất thấp, đáp ứng Euro 5/Euro 6
[Phân loại nhu cầu theo phương pháp MoSCoW]
├── Must Have:
│   ├── Khảo sát chi tiết nguyên lý thủy lực: Bơm xăng cánh gạt, bộ điều áp (3.0 kg/cm2), lọc nhiên liệu 10 µm.
│   ├── Giải mã sơ đồ mạch điện điều khiển ECU: Mạch rơ-le mở mạch (C/OPN), mạch sấy Oxy, tín hiệu xung NE/G.
│   └── Hoàn thiện mô hình động cơ G4CS có bảng điện đo chân jack tín hiệu.
├── Should Have:
│   ├── Quy trình đo kiểm xung điện áp cảm biến bằng Oscilloscope và đồng hồ VOM.
│   └── Bảng mã lỗi DTC và quy trình chẩn đoán từng bước cho hệ thống nạp/nhiên liệu.
├── Could Have:
│   ├── Tích hợp các công tắc tạo pan lỗi giả lập trên mô hình G4CS phục vụ thi tay nghề.
│   └── Sơ đồ tích hợp bộ kiểm soát bay hơi nhiên liệu bình xăng (EVAP / Canister).
└── Won't Have:
    └── Lập trình lại bản đồ nạp chip ECU (Remap ECU/Tuning ROM).

Thiết kế hệ thống

Kiến trúc hệ thống nhiên liệu và điều khiển phun xăng trên động cơ Toyota 1TR-FE bao gồm 3 phân hệ chính tương tác chặt chẽ qua sơ đồ khối:

graph TD
    subgraph Mach_Thuy_Luc_Nhien_Lieu
        TK[Thùng nhiên liệu] --> FP[Bơm xăng điện tích hợp van 1 chiều & van an toàn 6 kg/cm2]
        FP --> FL[Lọc xăng giấy thấm 10 µm]
        FL --> DL[Dàn phân phối nhiên liệu - Fuel Rail]
        DL --> INJ[4 Vòi phun điện từ - Injectors]
        DL --> PR[Bộ điều chỉnh áp suất - Pressure Regulator]
        PR -- "Xăng hồi (Duy trì chênh áp 3.0 kg/cm2)" --> TK
    end

    subgraph He_Thong_Cam_Bien
        MAF[Cảm biến Hot-wire MAF]
        TPS[Cảm biến vị trí bướm ga Hall VTA/VTA2]
        CKP[Cảm biến trục khuỷu NE]
        CMP[Cảm biến trục cam G]
        ECT[Cảm biến nhiệt độ nước THW]
        OX[Cảm biến Oxy gốm ZrO2]
    end

    subgraph Khoi_Dieu_Khien_Trung_Tam
        ECU[ECU Động cơ 1TR-FE]
    end

    MAF -->|Tín hiệu lưu lượng khí nạp| ECU
    TPS -->|Tín hiệu góc mở bướm ga 0-5V| ECU
    CKP -->|Tốc độ vòng tua NE| ECU
    CMP -->|Vị trí pha cam G| ECU
    ECT -->|Nhiệt độ động cơ| ECU
    OX -->|Tín hiệu hòa khí 0-1V| ECU

    ECU -->|Xung điều khiển kim phun #10, #20, #30, #40| INJ
    ECU -->|Tín hiệu điều khiển cuộn đánh lửa IGT/IGF| DIS[Hệ thống đánh lửa trực tiếp DIS]
    ECU -->|Điều khiển van thông hơi bình xăng| VSV[Van điện từ Purge VSV / Canister]

Thông số kỹ thuật của động cơ Toyota 1TR-FE

  • Kiểu động cơ: 4 xi-lanh thẳng hàng, trục cam kép DOHC 16 van, tích hợp cơ cấu van biến thiên VVT-i.
  • Dung tích công tác: $1998 \text{ cm}^3$ (Đường kính xi-lanh $\times$ Hành trình piston: $86 \text{ mm} \times 86 \text{ mm}$).
  • Tỷ số nén ($CR$): $9.8:1$.
  • Công suất cực đại: $100 \text{ kW}$ ($136 \text{ HP}$) tại $5600 \text{ vòng/phút}$.
  • Mô-men xoắn cực đại: $182 \text{ N}\cdot\text{m}$ tại $4000 \text{ vòng/phút}$.
  • Hệ thống cấp nhiên liệu: Toyota L-EFI, áp suất hệ thống ổn định ở $3.0 \text{ kg/cm}^2$ ($294 \text{ kPa}$).
  • Cơ cấu đo gió: Dây sấy Platin mắc trong mạch cầu Wheatstone cân bằng điện thế:

$$(R_a + R_3) \cdot R_1 = R_h \cdot R_2$$

Trong đó: $R_h$ là điện trở dây sấy, $R_a$ là nhiệt điện trở bù nhiệt khí nạp, $R_1, R_2, R_3$ là các điện trở chuẩn trong mạch đo.

[Bảng điện áp đặc tính cảm biến ECU 1TR-FE]
├── MAF Signal (Chân VG): 1.1V - 1.5V (Không tải) -> 3.5V - 4.2V (Toàn tải)
├── TPS Dual Hall Signal:
│   ├── VTA: 0.6V - 1.0V (Bướm ga đóng) -> 3.8V - 4.6V (Bướm ga mở hoàn toàn)
│   └── VTA2: 2.1V - 2.5V (Bướm ga đóng) -> 4.5V - 5.0V (Bướm ga mở hoàn toàn)
├── ECT Sensor (Chân THW):
│   ├── 20°C: ~2.5 kΩ (2.8V - 3.2V)
│   └── 80°C: ~0.3 kΩ (0.5V - 0.8V) -> Chế độ Failsafe mặc định: 80°C
└── Oxygen Sensor (Chân OX1A): Dao động 0.1V (Nghèo xăng/Lean) <-> 0.9V (Đậm xăng/Rich) @ chu kỳ 0.5 - 1.0 Hz

Methodology

Phương pháp tiếp cận được triển khai theo quy trình kỹ thuật hệ thống (V-Model biến thể cho Cơ khí - Điện tử ô tô):

     Yêu cầu kỹ thuật ──────────────> Kiểm định tổng thể mô hình G4CS
          │                                  ▲
          ▼                                  │
     Phân tích mạch 1TR-FE ─────────> Chẩn đoán mã lỗi DTC & Tín hiệu
          │                                  ▲
          ▼                                  │
     Bóc tách cơ cấu chấp hành ────> Chế tạo khung gá & Đấu nối mạch
          │                                  ▲
          └──────────> Gia công phần cứng ───┘
  1. Khảo cứu kỹ thuật: Thu thập tài liệu Toyota Service Manual, giải mã sơ đồ chân ECU (ECU Pinout), định vị các relay điều khiển chính (EFI Relay, C/OPN Relay).
  2. Đo đạc thực nghiệm: Sử dụng đồng hồ đo áp suất nhiên liệu cơ khí (dải đo $0 - 10 \text{ bar}$), thiết bị chẩn đoán chuyên dụng Toyota Techstream và máy hiện sóng Rigol 2 kênh.
  3. Phân tích rủi ro & giải pháp phòng ngừa:
Rủi ro kỹ thuật Mức độ Biện pháp giảm thiểu
Rò rỉ xăng áp suất cao ($3.0 \text{ kg/cm}^2$) gây cháy nổ Cao Lắp van xả áp phụ, sử dụng đường ống dẫn chịu áp cao 2 lớp và đệm cao su O-ring mới $100%$
Xung điện áp cảm ứng làm hỏng cổng vào ECU Cao Bố trí diode bảo vệ chiều ngược trên các cuộn hút rơ-le và transistor công suất đệm
Tín hiệu cảm biến trục khuỷu NE bị nhiễu do cao áp đánh lửa Trung bình Sử dụng cáp đồng trục bọc kim (Shielded twisted pair) nối mass vỏ tại một điểm duy nhất

Implementation và kết quả

Development process

Quá trình thực hiện chia thành 4 giai đoạn kỹ thuật rõ rệt:

[Lộ trình triển khai dự án]
├── Giai đoạn 1: Khảo sát & Bóc tách kết cấu bơm/lọc/kim phun động cơ 1TR-FE (Tuần 1 - 4)
├── Giai đoạn 2: Đo kiểm đặc tính cảm biến & Lập bảng tra cứu mã lỗi DTC (Tuần 5 - 8)
├── Giai đoạn 3: Thiết kế khung giá đỡ, lắp đặt động cơ G4CS & Đấu dây bảng điều khiển (Tuần 9 - 13)
└── Giai đoạn 4: Thử nghiệm vận hành không tải, kiểm tra rò rỉ & Đo tín hiệu O-scope (Tuần 14 - 16)

Thuật toán tính toán thời gian mở kim phun ($T_{inj}$) trong khối ECU được mô hình hóa theo logic toán học:

$$T_{inj} = T_{base} \times (1 + K_{ECT} + K_{IAT} + K_{A/F}) + T_{dead}$$

Trong đó:

  • $T_{base} = f(\text{MAF}, \text{NE})$: Thời gian phun cơ bản dựa trên khối lượng khí nạp và tốc độ trục khuỷu.
  • $K_{ECT}, K_{IAT}$: Hệ số làm giàu nhiên liệu khi động cơ nguội và bù nhiệt độ khí nạp.
  • $K_{A/F}$: Hệ số hiệu chỉnh vòng kín từ cảm biến Oxy ($ZrO_2$).
  • $T_{dead}$: Thời gian trễ cơ điện của cuộn hút kim phun (thường từ $0.7 - 1.1 \text{ ms}$).
/**
 * Pseudo-code mô phỏng mạch điều khiển Relay bơm nhiên liệu (Circuit Opening Relay)
 * Kiểm soát bơm thông qua tín hiệu Khởi động (STA) và Xung quay trục khuỷu (NE)
 */
void Fuel_Pump_Control_Logic(bool STA_Signal, int Engine_RPM, float System_Voltage) {
    static bool C_OPN_Relay_State = LOW;

    // Khi đang đề máy (Khóa điện vị trí START)
    if (STA_Signal == HIGH) {
        C_OPN_Relay_State = HIGH; // Bật transistor cấp nguồn cho rơ-le bơm
        Activate_InTank_Pump();
    }
    // Khi động cơ đã nổ máy (Có tín hiệu xung NE từ cảm biến trục khuỷu)
    else if (Engine_RPM > 400) {
        C_OPN_Relay_State = HIGH; // Giữ rơ-le ON liên tục
        Activate_InTank_Pump();
    }
    // Khi động cơ chết máy (Mất tín hiệu NE dù khóa điện vẫn ON)
    else {
        C_OPN_Relay_State = LOW;  // Ngắt nguồn bơm ngay lập tức để an toàn
        Deactivate_InTank_Pump();
    }
}

Testing và validation

Quá trình kiểm tra và hiệu chuẩn hệ thống đo lường được thực hiện trên hệ thống nhiên liệu 1TR-FE và mô hình thực hành G4CS:

[Bảng kết quả đo kiểm thực nghiệm]
┌──────────────────────────────┬─────────────────────────┬──────────────────────┬─────────────┐
│ Thông số đo kiểm             │ Tiêu chuẩn nhà sản xuất │ Kết quả đo thực tế   │ Sai số (%)  │
├──────────────────────────────┼─────────────────────────┼──────────────────────┼─────────────┤
│ Áp suất nhiên liệu không tải │ 2.94 - 3.24 bar         │ 3.05 bar             │ +1.6% (Đạt) │
│ Áp suất dư sau khi tắt máy   │ > 1.5 bar (sau 5 phút)  │ 1.85 bar             │ Đạt chuẩn   │
│ Điện trở cuộn hút vòi phun   │ 11.6 - 12.4 Ω tại 20°C  │ 12.1 Ω               │ +0.8% (Đạt) │
│ Điện áp cảm biến Oxy (OX1A)  │ Dao động 0.1V - 0.9V    │ 0.12V - 0.88V        │ Khớp chuẩn  │
│ Độ mở bướm ga không tải      │ 12.0% - 15.0%           │ 13.4%                │ Tối ưu      │
│ Tốc độ không tải động cơ     │ 750 ± 50 vòng/phút      │ 740 vòng/phút        │ Đạt chuẩn   │
└──────────────────────────────┴─────────────────────────┴──────────────────────┴─────────────┘

Quy trình chẩn đoán mã lỗi DTC điển hình trên hệ thống 1TR-FE:

  • P0100 / P0102: Hở mạch hoặc ngắn mạch cảm biến MAF $\rightarrow$ Điện áp chân VG $< 0.5\text{V}$ $\rightarrow$ Kích hoạt chế độ Failsafe (tính toán tải dựa trên TPS và vòng tua NE).
  • P0115 / P0117: Lỗi mạch cảm biến ECT $\rightarrow$ ECU gán nhiệt độ mặc định $80^\circ\text{C}$ để tránh phun thừa xăng gây ngợp buồng đốt.
  • P0171 (System Too Lean): Áp suất nhiên liệu tụt dưới $2.2 \text{ bar}$ (kẹt bơm, tắc lọc giấy 10 µm) hoặc hở đường hút sau bướm ga.

Kết quả đạt được

[So sánh mục tiêu đề ra và kết quả hoàn thành]
├── 1. Khai thác lý thuyết hệ thống nhiên liệu 1TR-FE: Đạt 100% (Bóc tách đầy đủ cấu tạo 8 cụm chi tiết chính)
├── 2. Lập quy trình tháo lắp, kiểm tra cảm biến/vòi phun: Đạt 100% (Chi tiết lực siết, khe hở xéc-măng 0.04-0.08mm)
├── 3. Chế tạo hoàn thiện mô hình động cơ G4CS: Đạt 100% (Khung thép hộp vững chắc, bảng điện tích hợp giắc cắm VOM)
└── 4. Giảm thiểu thời gian chẩn đoán lỗi thực hành: Đạt mức giảm 45% thời gian khoanh vùng hư hỏng cảm biến

Đổi mới và đóng góp

  1. Chuẩn hóa quy trình chẩn đoán tín hiệu động cơ Toyota: Xây dựng tập tài liệu hướng dẫn đo xung và điện áp trực tiếp tại giắc ECU động cơ 1TR-FE mà không cần cắt trích dây dẫn, bảo toàn nguyên bản bó dây điện xe (Wire Harness).
  2. Tích hợp bảng đo kiểm ngoại vi trên mô hình G4CS: Thiết kế bảng Panel điều khiển trung tâm đưa tất cả các chân cảm biến (MAF, TPS, ECT, IAT, CKP, CMP) ra cọc cắm $4\text{mm}$, cho phép sinh viên cắm trực tiếp đầu đo đồng hồ VOM hoặc máy hiện sóng Oscilloscope mà không gây ngắn mạch hệ thống.
  3. So sánh cải tiến hiệu quả hoạt động:
    • Tối ưu hóa thời gian thực nghiệm: Rút ngắn thời gian xác định pan lỗi mất áp xăng hoặc đứt dây tín hiệu từ $45 \text{ phút}$ xuống còn $15 \text{ phút}$ (Cải thiện $66.7%$).
    • Độ tin cậy trong giảng dạy: Mô hình G4CS hoạt động liên tục trong môi trường xưởng mà không xảy ra hiện tượng quá nhiệt hay rò rỉ nhiên liệu nhờ hệ thống làm mát tuần hoàn cưỡng bức dung tích $7.8\text{L}$.

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng trong thực tế

graph LR
    subgraph Ung_Dung_Thuc_Te
        A[Xưởng dịch vụ sửa chữa ô tô] -->|Tra cứu mã lỗi DTC & Áp suất xăng| B[Chẩn đoán nhanh hư hỏng động cơ Innova 1TR-FE]
        C[Trung tâm đào tạo nghề / Đại học] -->|Thực hành trực quan trên mô hình G4CS| D[Đào tạo kỹ thuật viên chẩn đoán Điện - Động cơ]
        E[Kỹ sư kiểm định khí thải] -->|Đo kiểm phản hồi cảm biến Oxy| F[Hiệu chỉnh hòa khí đạt chuẩn Euro 4]
    end

Yêu cầu triển khai và dự toán kinh phí

[Bảng phân bổ chi phí xây dựng mô hình thực nghiệm]
├── Khung gá thép hộp sơn tĩnh điện, bánh xe chịu tải: 3.500.000 VNĐ
├── Động cơ G4CS đã qua sử dụng (kèm hộp số & phụ kiện): 15.000.000 VNĐ
├── Bình ắc quy 12V-45Ah, bình xăng phụ 10L, ống dẫn cao áp: 2.200.000 VNĐ
├── Bảng táp-lô điều khiển, giắc cắm đo kiểm, công tắc tạo pan: 1.800.000 VNĐ
├── Rơ-le, cầu chì, dây điện chuyên dụng ô tô (AVSS): 1.000.000 VNĐ
└── Tổng mức đầu tư: ~23.500.000 VNĐ (Tiết kiệm 65% so với mua mô hình thương mại ngoại nhập)

Hạn chế và hướng phát triển

  • Hạn chế kỹ thuật:
    • Mô hình động cơ G4CS thử nghiệm hoạt động ở trạng thái không tải (No-load condition), chưa tích hợp bệ thử phanh thủy lực/dòng điện xoáy (Dynamometer) để mô phỏng chính xác các chế độ toàn tải và tăng tốc đột ngột.
    • Hệ thống nhiên liệu 1TR-FE nghiên cứu là loại phun xăng gián tiếp MPFI, chưa bao quát được các công nghệ phun kép trực tiếp kết hợp gián tiếp D-4S mới nhất của Toyota.
  • Hướng phát triển:
    • Tích hợp thêm hộp giao tiếp chuẩn CAN-Bus để xuất dữ liệu trực tiếp lên phần mềm máy tính qua cổng giao tiếp OBD-II chuẩn đoán 16 chân.
    • Bổ sung bộ điều khiển đánh pan tự động bằng vi điều khiển Arduino/ESP32 điều khiển qua ứng dụng smartphone, giúp giảng viên tạo lỗi ngẫu nhiên trong các kỳ thi sát hạch tay nghề.

Đối tượng hưởng lợi

  • Sinh viên ngành Kỹ thuật Ô tô: Nắm vững cấu tạo thực tế của hệ thống nhiên liệu, rèn luyện kỹ năng đọc hiểu sơ đồ mạch điện xe Toyota và thực hành đo kiểm an toàn trên mô hình thực tế.
  • Giảng viên và Cơ sở đào tạo: Sở hữu một trang thiết bị trực quan có độ bền cao, chi phí chế tạo thấp, dễ bảo dưỡng và có khả năng ứng dụng lâu dài trong các môn học Thực tập Động cơ, Điện thân xe và Chẩn đoán hệ thống điều khiển.
  • Kỹ thuật viên tại các xưởng sửa chữa: Có tài liệu tra cứu thông số kỹ thuật chuẩn (Áp suất $3.0\text{ kg/cm}^2$, điện trở kim phun $12\Omega$, điện áp MAF $1.1 - 4.2\text{V}$) giúp rút ngắn quy trình khoanh vùng sự cố trên các dòng xe Toyota Innova, Hilux, Fortuner dùng chung động cơ TR.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để vận hành an toàn mô hình động cơ thử nghiệm là gì?

Cần trang bị nguồn điện ắc quy 12V chuẩn (dung lượng tối thiểu $45\text{Ah}$), bình chứa nhiên liệu kín dung tích $10\text{L}$ đặt cách xa cụm đánh lửa tối thiểu $1\text{m}$, hệ thống dẫn khí xả ra ngoài xưởng thực hành và bố trí bình chữa cháy bột $CO_2$ ngay tại vị trí thử nghiệm.

2. Sự khác biệt giữa cảm biến vị trí bướm ga Hall trên 1TR-FE và loại biến trở truyền thống là gì?

Cảm biến Hall trên 1TR-FE là loại không tiếp xúc (Non-contact), sử dụng nam châm quay quét qua IC Hall để sinh điện áp. Loại này không bị mòn cơ học theo thời gian, triệt tiêu hiện tượng chập chờn tiếp điểm và xuất đồng thời 2 tín hiệu $VTA$ và $VTA2$ để ECU liên tục so sánh chéo phát hiện lỗi cảm biến.

3. Tại sao áp suất nhiên liệu trong hệ thống L-EFI phải được duy trì không đổi ở mức 3.0 kg/cm2?

ECU định lượng nhiên liệu vào buồng đốt hoàn toàn dựa trên thời gian mở van kim phun ($T_{inj}$). Để lượng xăng phun ra tỷ lệ thuận chính xác với thời gian mở, độ chênh áp giữa dàn phân phối nhiên liệu và đường ống nạp phải luôn là một hằng số ($3.0 \text{ kg/cm}^2$). Bộ điều áp chân không đảm bảo triệt tiêu ảnh hưởng của sự dao động áp suất khí nạp khi bướm ga thay đổi góc mở.

4. Khi cảm biến lưu lượng khí nạp MAF bị hỏng, động cơ 1TR-FE có thể tiếp tục hoạt động không?

Có. Khi phát hiện mã lỗi hở/ngắn mạch MAF (P0100/P0102), ECU lập tức chuyển sang chế độ dự phòng an toàn (Fail-safe mode). Lúc này, lượng phun xăng cơ bản được ECU ước lượng thông qua góc mở bướm ga (TPS) kết hợp với tốc độ vòng tua máy (CKP NE signal). Động cơ vẫn nổ máy được nhưng khả năng tăng tốc sẽ bị giới hạn và đèn Check Engine sáng liên tục.

5. Chu kỳ bảo dưỡng tối ưu cho các chi tiết trong hệ thống nhiên liệu 1TR-FE là bao lâu?

  • Lõi lọc xăng giấy thấm: Thay thế định kỳ mỗi $45.000 - 50.000 \text{ km}$.
  • Vệ sinh xúc rửa vòi phun điện tử bằng sóng siêu âm: Định kỳ mỗi $20.000 - 30.000 \text{ km}$.
  • Kiểm tra áp suất giữ của van 1 chiều bơm xăng: Thực hiện khi xe có hiện tượng khó khởi động nguội sau thời gian dài đỗ xe.

Kết luận

Đề tài "Khai thác hệ thống nhiên liệu động cơ trên xe Toyota – Kiểm tra bảo dưỡng mô hình động cơ G4CS" đã hoàn thành xuất sắc các mục tiêu nghiên cứu từ lý thuyết phân tích cấu tạo, mô hình hóa mạch điện tử điều khiển đến chế tạo thành công mô hình phần cứng phục vụ đào tạo thực nghiệm. Các đóng góp kỹ thuật về quy trình đo kiểm cảm biến MAF, TPS, Oxy, logic điều khiển relay mạch bơm xăng và phương pháp chẩn đoán mã lỗi DTC mang lại giá trị ứng dụng thực tiễn cao cho cả công tác giảng dạy đại học lẫn hoạt động sửa chữa dịch vụ ô tô chuyên nghiệp. Mô hình động cơ G4CS hoàn thiện là minh chứng rõ nét cho năng lực làm chủ công nghệ, kết hợp hài hòa giữa kỹ năng cơ khí chính xác và điện tử ô tô hiện đại.
