Nghiên cứu ảnh hưởng của quá trình chuyển số đến sự tiêu hao công suất trong hệ thống truyền lực

Nghiên cứu ảnh hưởng của quá trình huyển số đến sự tổn hao công suất trong hộp số tự động, cung cấp cái nhìn sâu sắc về hiệu suất và tối ưu hóa.

• Người hướng dẫn: PGS. Nguyễn Tráng Hoan
• Trường học: Trường Đại học Bách Khoa Hà Nội
• Chuyên ngành: Kỹ thuật
• Đề tài: Nghiên Cứu Ảnh Hưởng Của Quá Trình Chuyển Số Đến Sự Tiêu Hao Công Suất Trong Hệ Thống Truyền Lực
• Loại tài liệu: Luận văn thực tập
• Năm xuất bản: 2006
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI NÓI ĐẦU
• 1. CHƯƠNG 1: TỔNG QUAN VỀ HỘP SỐ TỰ ĐỘNG TRÊN ÔTÔ
• 1.1. Hộp số điều khiển thuỷ lực hoàn toàn
• 1.2. Hộp số tự động điều khiển bằng thuỷ lực kết hợp với điện tử
• 2. CHƯƠNG 2: CẤU TẠO VÀ NGUYÊN LÝ LÀM VIỆC CỦA HỘP SỐ TỰ ĐỘNG
• 2.1. Các bộ phận chính và chức năng cơ bản của hộp số
• 2.2. Biến mômen thuỷ lực
• 2.2.1. Chức năng cơ bản của biến mô thuỷ lực
• 2.2.2. Cấu tạo của biến mômen thuỷ lực
• 2.2.3. Nguyên lý làm việc của biến mômen
• 2.2.4. Đặc tính làm việc của biến mômen
• 2.3. Hộp số hành tinh
• 2.3.1. Cơ cấu hành tinh kiểu Wilson độc lập
• 2.3.2. Cơ cấu hành tinh kiểu Simpson
• 2.3.3. Cơ cấu hành tinh kiểu Ravigneaux
• 2.4. Ly hợp khoá
• 2.5. Hệ thống điều khiển thuỷ lực - điện tử của hộp số tự động
• 2.6. Cảm biến và các bộ phận điều khiển
• 2.7. Giới thiệu cấu tạo và nguyên lý làm việc của hộp số tự động
• 2.8. Các phần tử và chức năng của hộp số
• 2.9. Kết luận chương
• 3. CHƯƠNG 3: LÝ THUYẾT ĐỘNG LỰC HỌC CÁC HỆ THỐNG DẪN ĐỘNG THUỶ LỰC
• 3.1. Các phương pháp tính toán
• 3.2. Mô hình truyền sáng
• 3.3. Mô hình không đàn hồi
• 3.4. Các phương pháp mô tả hệ thống
• 3.5. Phương trình dạng chảy chất lỏng
• 3.5.1. Tổn thất trên đường ống tiết diện tròn
• 3.5.2. Tổn thất cọc bể
• 3.6. Các bài toán mô phỏng
• 3.6.1. Bài toán một phần tử đàn hồi
• 4. CHƯƠNG 4: ĐÁNH GIÁ TỔN HAO CÔNG SUẤT QUÁ TRÌNH CHUYỂN SỐ TRONG HỘP SỐ TỰ ĐỘNG
• 4.1. Mô phỏng quá trình chuyển số
• 4.2. Mô tả quá trình
• 4.3. Trạng thái đóng ly hợp (nạp chất lỏng)
• 4.4. Trạng thái mở ly hợp (xả chất lỏng)
• 4.5. Đánh giá tổn thất công suất của hộp số tự động
• 4.6. Trường hợp khi điều khiển đóng, mở không đồng thời của các bộ ly hợp dẫn công suất
• 4.7. Kết luận chương
• PHỤ LỤC
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Ảnh Hưởng Chuyển Số Đến Tiêu Hao Công Suất

Nghiên cứu ảnh hưởng của quá trình chuyển số đến tiêu hao công suất trong hệ thống truyền lực là một lĩnh vực quan trọng trong ngành công nghiệp ô tô. Việc hiểu rõ các yếu tố ảnh hưởng đến hiệu suất truyền động giúp tối ưu hóa tiêu hao nhiên liệu và cải thiện hiệu suất tổng thể của xe. Quá trình chuyển số, đặc biệt trong hộp số tự động, liên quan đến việc thay đổi tỷ số truyền để phù hợp với điều kiện vận hành khác nhau. Tuy nhiên, mỗi lần chuyển số đều có thể gây ra tổn thất công suất trong hộp số do ma sát, trượt và các yếu tố khác. Nghiên cứu này tập trung vào việc định lượng và phân tích các tổn thất công suất này, từ đó đề xuất các giải pháp để tối ưu hóa quá trình chuyển số và giảm thiểu tiêu hao năng lượng.

1.1. Tầm quan trọng của hiệu suất truyền động trong ô tô

Trong bối cảnh giá nhiên liệu ngày càng tăng và yêu cầu về bảo vệ môi trường ngày càng khắt khe, hiệu suất truyền động trở thành một yếu tố quan trọng trong thiết kế và phát triển ô tô. Việc cải thiện hiệu suất năng lượng không chỉ giúp giảm tiêu hao nhiên liệu mà còn giảm lượng khí thải CO2, góp phần vào sự phát triển bền vững của ngành công nghiệp ô tô.

1.2. Các yếu tố ảnh hưởng đến tiêu hao công suất khi chuyển số

Nhiều yếu tố có thể ảnh hưởng đến tiêu hao công suất trong hộp số, bao gồm thiết kế hộp số, vật liệu chế tạo, hệ thống bôi trơn, và thuật toán điều khiển quá trình chuyển số. Việc phân tích và tối ưu hóa các yếu tố này có thể mang lại những cải thiện đáng kể về hiệu quả năng lượng. Theo tài liệu gốc, "Việc tìm ra các nguyên nhân gây ra tổn hao công suất trong hộp số tự động nói riêng là một vấn đề rất quan trọng trong ngành sản xuất ô tô, trên cơ sở đó nhằm nâng cao khả năng kéo của ô tô."

II. Cách Xác Định Tổn Thất Công Suất Trong Quá Trình Chuyển Số

Việc xác định tổn thất công suất trong quá trình chuyển số đòi hỏi các phương pháp đo lường và phân tích chính xác. Các phương pháp này có thể bao gồm kiểm tra thực nghiệm trên băng thử, mô phỏng hệ thống truyền lực bằng phần mềm chuyên dụng, và phân tích năng lượng hệ thống truyền lực. Dữ liệu thu thập được từ các phương pháp này sẽ được sử dụng để xây dựng các mô hình toán học mô tả mối quan hệ giữa các thông số vận hành và hiệu suất truyền động. Từ đó, có thể xác định được các yếu tố gây ra tổn thất công suất lớn nhất và đề xuất các giải pháp cải thiện.

2.1. Phương pháp mô phỏng hệ thống truyền lực

Mô phỏng hệ thống truyền lực là một công cụ mạnh mẽ để nghiên cứu và tối ưu hóa quá trình chuyển số. Các phần mềm như MATLAB/Simulink hoặc AVL Cruise có thể được sử dụng để xây dựng các mô hình chi tiết của hộp số, động cơ, và hệ thống điều khiển. Các mô hình này cho phép mô phỏng các điều kiện vận hành khác nhau và đánh giá hiệu suất truyền động một cách nhanh chóng và hiệu quả.

2.2. Ứng dụng phân tích phần tử hữu hạn FEA

Phân tích phần tử hữu hạn (FEA) có thể được sử dụng để mô phỏng các quá trình vật lý phức tạp xảy ra trong hộp số, chẳng hạn như phân bố ứng suất, biến dạng, và nhiệt độ. Kết quả phân tích FEA có thể giúp xác định các vị trí có nguy cơ tổn thất công suất cao do ma sát hoặc biến dạng, từ đó đề xuất các cải tiến về thiết kế và vật liệu.

2.3. Kiểm tra thực nghiệm trên băng thử

Kiểm tra thực nghiệm trên băng thử là phương pháp quan trọng để xác thực kết quả mô phỏng và đánh giá hiệu suất truyền động thực tế của hộp số. Băng thử cho phép đo lường các thông số như mô-men xoắn, vòng tua máy, tiêu hao nhiên liệu và nhiệt độ hộp số trong các điều kiện vận hành khác nhau.

III. Bí Quyết Tối Ưu Hóa Quá Trình Chuyển Số Giảm Tiêu Hao

Để tối ưu hóa quá trình chuyển số và giảm tiêu hao công suất, có thể áp dụng nhiều giải pháp khác nhau, bao gồm cải tiến thiết kế hộp số, sử dụng vật liệu tiên tiến, tối ưu hóa hệ thống bôi trơn, và phát triển các thuật toán chuyển số thông minh. Mục tiêu là giảm thiểu ma sát trong hộp số, cải thiện độ chính xác và tốc độ điều khiển hộp số, và đảm bảo chuyển số êm ái và hiệu quả.

3.1. Thiết kế hộp số giảm ma sát và tổn thất

Thiết kế hộp số cần được tối ưu hóa để giảm thiểu ma sát trong hộp số và các tổn thất khác. Các biện pháp có thể bao gồm sử dụng bánh răng có độ chính xác cao, giảm thiểu khe hở giữa các chi tiết, và tối ưu hóa hình dạng của các kênh dầu bôi trơn. Ngoài ra, việc sử dụng các vật liệu có hệ số ma sát thấp cũng có thể góp phần giảm tiêu hao công suất.

3.2. Phát triển thuật toán điều khiển quá trình chuyển số

Các thuật toán điều khiển quá trình chuyển số đóng vai trò quan trọng trong việc đảm bảo chuyển số êm ái, nhanh chóng và hiệu quả. Các thuật toán này có thể được tối ưu hóa để dự đoán nhu cầu mô-men xoắn của người lái và lựa chọn tỷ số truyền phù hợp, từ đó giảm thiểu tổn thất và cải thiện tiêu hao nhiên liệu.

3.3. Ứng dụng hệ thống bôi trơn hiệu quả cao

Hệ thống bôi trơn đóng vai trò quan trọng trong việc giảm ma sát và làm mát các chi tiết trong hộp số. Việc sử dụng dầu bôi trơn có độ nhớt phù hợp và các phụ gia chống ma sát có thể giúp giảm tiêu hao công suất. Ngoài ra, việc thiết kế hệ thống bôi trơn để đảm bảo dầu được phân phối đều đến tất cả các chi tiết cũng rất quan trọng.

IV. Ảnh Hưởng Tỷ Số Truyền Đến Hiệu Quả Chuyển Động Xe

Ảnh hưởng của tỷ số truyền đến hiệu quả chuyển động xe là rất lớn. Chọn tỷ số truyền phù hợp giúp động cơ hoạt động ở vùng hiệu suất cao nhất, giảm tiêu hao nhiên liệu và cải thiện khả năng tăng tốc. Quá trình chuyển số tự động cần được điều khiển thông minh để chọn tỷ số truyền tối ưu cho mọi điều kiện lái xe. Việc tối ưu này góp phần đáng kể vào việc cải thiện hiệu suất tổng thể của xe.

4.1. Cách tỷ số truyền ảnh hưởng đến mô men xoắn

Tỷ số truyền ảnh hưởng trực tiếp đến mô-men xoắn truyền đến bánh xe. Tỷ số truyền thấp cho phép đạt mô-men xoắn cao, thích hợp cho việc khởi hành và leo dốc. Tỷ số truyền cao giúp giảm vòng tua máy ở tốc độ cao, giảm tiêu hao nhiên liệu.

4.2. Vòng tua máy và tiêu hao nhiên liệu

Việc duy trì vòng tua máy ở mức tối ưu là yếu tố quan trọng để giảm tiêu hao nhiên liệu. Quá trình chuyển số cần đảm bảo vòng tua máy luôn nằm trong dải hoạt động hiệu quả của động cơ. Tối ưu hóa thuật toán chuyển số có thể giúp đạt được điều này.

4.3. Ưu nhược điểm của các loại hộp số số sàn tự động ly hợp kép

Các loại hộp số khác nhau (số sàn, số tự động, ly hợp kép) có những ưu nhược điểm riêng về hiệu suất truyền động. Hộp số sàn thường có hiệu suất cao hơn nhưng đòi hỏi kỹ năng lái xe. Hộp số tự động mang lại sự tiện lợi nhưng có thể có tổn thất lớn hơn. Hộp số ly hợp kép kết hợp ưu điểm của cả hai loại.

V. Kết Luận Hướng Nghiên Cứu Tương Lai Về Chuyển Số

Nghiên cứu về ảnh hưởng của quá trình chuyển số đến tiêu hao công suất là một lĩnh vực liên tục phát triển. Các hướng nghiên cứu tương lai có thể tập trung vào việc phát triển các vật liệu mới cho hộp số, thiết kế các hệ thống điều khiển thông minh hơn, và tích hợp các công nghệ truyền động hybrid và điện để tối ưu hóa hiệu quả năng lượng. Mục tiêu cuối cùng là tạo ra các hệ thống truyền lực hiệu quả hơn, thân thiện với môi trường hơn và mang lại trải nghiệm lái xe tốt hơn.

5.1. Phát triển vật liệu mới cho hộp số

Việc phát triển các vật liệu mới cho hộp số có thể giúp giảm ma sát, tăng độ bền và giảm trọng lượng. Các vật liệu composite, hợp kim nhôm và các loại thép đặc biệt đang được nghiên cứu và ứng dụng rộng rãi.

5.2. Ứng dụng trí tuệ nhân tạo trong điều khiển chuyển số

Trí tuệ nhân tạo (AI) có thể được sử dụng để phát triển các hệ thống điều khiển quá trình chuyển số thông minh hơn. Các hệ thống này có thể học hỏi từ dữ liệu lái xe thực tế và điều chỉnh thuật toán chuyển số để tối ưu hóa hiệu quả năng lượng và trải nghiệm lái xe.

5.3. Tích hợp công nghệ truyền động hybrid và điện

Việc tích hợp các công nghệ truyền động hybrid và điện có thể mang lại những cải thiện đáng kể về hiệu quả năng lượng. Các hệ thống này có thể thu hồi năng lượng phanh, hỗ trợ động cơ đốt trong trong quá trình tăng tốc và giảm tiêu hao nhiên liệu.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh phát triển mạnh mẽ của ngành công nghiệp ô tô toàn cầu, việc nâng cao hiệu suất truyền động và giảm tổn thất công suất trong hộp số tự động ngày càng trở nên cấp thiết. Theo ước tính, hộp số tự động chiếm khoảng 60% thị phần trên các dòng xe du lịch hiện đại, đặc biệt là các loại xe sử dụng hộp số hành tinh với nhiều cấp số. Tuy nhiên, quá trình chuyển số trong hộp số tự động vẫn tồn tại nhiều vấn đề về tổn hao công suất, ảnh hưởng trực tiếp đến hiệu quả vận hành và tiêu hao nhiên liệu của xe.

Luận văn thạc sĩ này tập trung nghiên cứu ảnh hưởng của quá trình chuyển số đến tổn hao công suất trong hộp số tự động, với phạm vi nghiên cứu tại Viện Động lực – Trường Đại học Bách Khoa Hà Nội trong năm 2006. Mục tiêu cụ thể là phân tích cấu tạo, nguyên lý làm việc của hộp số tự động, đánh giá tổn hao công suất trong quá trình chuyển số và đề xuất các giải pháp cải thiện hiệu suất truyền động.

Nghiên cứu có ý nghĩa quan trọng trong việc nâng cao hiệu quả sử dụng nhiên liệu, giảm phát thải khí nhà kính và tăng tuổi thọ của hộp số tự động. Các chỉ số hiệu suất như hiệu suất truyền η và tỷ lệ tổn thất s được phân tích chi tiết, góp phần định hướng phát triển công nghệ hộp số tự động phù hợp với xu thế công nghiệp ô tô hiện đại.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai khung lý thuyết chính: lý thuyết động lực học hộp số hành tinh và lý thuyết truyền động thủy lực trong hệ thống điều khiển hộp số tự động.

1. Lý thuyết động lực học hộp số hành tinh: Nghiên cứu cấu tạo và nguyên lý làm việc của các bộ phận chính như biến mô momen, bánh răng hành tinh (kiểu Wilson, Simpson, Ravigneaux), ly hợp khoá, phanh dừng và khớp một chiều. Các khái niệm chính bao gồm momen truyền M, tốc độ quay n, hiệu suất truyền η và tổn thất s trong quá trình truyền động.

2. Lý thuyết truyền động thủy lực và điều khiển điện tử: Phân tích hệ thống điều khiển thủy lực và điện tử trong hộp số tự động, bao gồm bơm dầu, van điều tiết áp suất, bộ chuyển đổi và truyền tín hiệu, van thủy lực chuyển số, bộ tích năng giảm chấn và các cảm biến điện tử. Lý thuyết này giúp hiểu rõ quá trình chuyển số và ảnh hưởng của các yếu tố điều khiển đến tổn hao công suất.

Các khái niệm chuyên ngành được sử dụng gồm: biến mô momen, ly hợp khoá, phanh dừng, khớp một chiều, van điều tiết áp suất, bộ chuyển đổi mô-men xoắn, cảm biến vị trí bướm ga, cảm biến tốc độ vòng quay, hệ thống điều khiển điện tử EAT.

Phương pháp nghiên cứu

Nguồn dữ liệu chính được thu thập từ các thiết bị thực nghiệm tại Viện Động lực – Trường Đại học Bách Khoa Hà Nội, kết hợp với tài liệu kỹ thuật và các báo cáo ngành ô tô. Cỡ mẫu nghiên cứu bao gồm các loại hộp số tự động phổ biến trên thị trường, đặc biệt là hộp số hành tinh 4 cấp có hệ thống điều khiển thủy lực và điện tử.

Phương pháp phân tích sử dụng mô hình toán học mô phỏng quá trình truyền động và chuyển số, kết hợp với phân tích thực nghiệm đo hiệu suất truyền và tổn thất công suất. Các chỉ số hiệu suất η và tỷ lệ tổn thất s được tính toán dựa trên công thức:

$$ \eta = \frac{M_T n_T}{M_B n_B}, \quad s = \left(1 - \frac{n_B}{n_T}\right) \times 100% $$

Trong đó, $M_T, n_T$ là momen và tốc độ quay tổng, $M_B, n_B$ là momen và tốc độ quay bánh bơm. Thời gian nghiên cứu kéo dài trong năm 2006, tập trung phân tích các trạng thái làm việc khác nhau của hộp số tự động trong điều kiện vận hành thực tế.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Tổn hao công suất trong quá trình chuyển số: Kết quả thực nghiệm cho thấy tổn hao công suất trong hộp số tự động có thể lên đến khoảng 15-20% tùy thuộc vào trạng thái làm việc và kiểu hộp số. Hiệu suất truyền động trung bình đạt khoảng 80-85%, thấp hơn so với lý thuyết do ma sát và tổn thất thủy lực.

2. Ảnh hưởng của biến mô momen và ly hợp khoá: Biến mô momen có cấu tạo gồm bánh bơm, bánh tua bin và bánh phản ứng, đóng vai trò quan trọng trong việc truyền và điều chỉnh momen. Khi tỷ số momen tổng trên momen bánh bơm (M_T/M_B) vượt quá 1, hiệu suất truyền giảm do hiện tượng trượt trong ly hợp ma sát. Tỷ lệ này có thể lên đến 2,5-2,8 khi xe khởi hành, gây tổn thất công suất đáng kể.

3. Hiệu quả của hệ thống điều khiển thủy lực và điện tử: Hệ thống điều khiển thủy lực kết hợp với van điện từ và cảm biến điện tử giúp điều chỉnh chính xác áp suất dầu và thời điểm chuyển số, giảm thiểu tổn thất ma sát và tăng độ êm dịu khi chuyển số. Tuy nhiên, các hiện tượng trượt và dao động áp suất vẫn tồn tại, ảnh hưởng đến hiệu suất truyền.

4. So sánh các cấu trúc hộp số hành tinh: Hộp số hành tinh kiểu Wilson, Simpson và Ravigneaux có đặc điểm cấu tạo và hiệu suất khác nhau. Ví dụ, kiểu Ravigneaux với hai bánh răng mặt trên và hai trục quay giúp tăng số cấp và cải thiện hiệu suất truyền, nhưng phức tạp hơn về điều khiển.

Thảo luận kết quả

Nguyên nhân chính gây tổn hao công suất là do ma sát trong các bộ phận ly hợp, phanh dừng và biến mô momen, cũng như tổn thất thủy lực trong hệ thống điều khiển dầu. So với các nghiên cứu trong ngành, kết quả này phù hợp với báo cáo của ngành ô tô về hiệu suất hộp số tự động hiện đại, thường dao động từ 80-90%.

Việc sử dụng hệ thống điều khiển điện tử hiện đại giúp giảm thiểu tổn thất bằng cách điều chỉnh áp suất dầu và thời điểm chuyển số chính xác hơn, góp phần nâng cao hiệu suất truyền động. Tuy nhiên, các hiện tượng trượt ly hợp và dao động áp suất vẫn cần được cải thiện để giảm tổn thất công suất.

Dữ liệu có thể được trình bày qua biểu đồ hiệu suất truyền theo tốc độ quay và momen, bảng so sánh tổn thất công suất giữa các kiểu hộp số hành tinh, cũng như sơ đồ cấu tạo và nguyên lý làm việc của các bộ phận chính.

Đề xuất và khuyến nghị

1. Tối ưu thiết kế biến mô momen: Cải tiến cấu tạo bánh bơm, bánh tua bin và bánh phản ứng nhằm giảm tổn thất ma sát và tăng hiệu suất truyền động, hướng tới giảm tỷ lệ M_T/M_B trong giai đoạn khởi hành. Chủ thể thực hiện: các nhà sản xuất hộp số, thời gian 1-2 năm.

2. Nâng cao hệ thống điều khiển thủy lực và điện tử: Áp dụng công nghệ van điện từ thế hệ mới, cảm biến chính xác và bộ điều khiển vi xử lý để điều chỉnh áp suất dầu và thời điểm chuyển số linh hoạt, giảm hiện tượng trượt và dao động áp suất. Chủ thể thực hiện: các trung tâm nghiên cứu và phát triển ô tô, thời gian 1 năm.

3. Phát triển vật liệu ma sát mới cho ly hợp và phanh dừng: Sử dụng vật liệu có hệ số ma sát ổn định, chịu nhiệt tốt để giảm tổn thất ma sát và tăng tuổi thọ các bộ phận. Chủ thể thực hiện: các nhà cung cấp vật liệu và nhà sản xuất linh kiện, thời gian 2 năm.

4. Đào tạo và nâng cao kỹ năng bảo dưỡng hộp số tự động: Tổ chức các khóa đào tạo chuyên sâu cho kỹ thuật viên về kiểm tra, chẩn đoán và điều chỉnh hộp số tự động nhằm duy trì hiệu suất tối ưu trong quá trình sử dụng. Chủ thể thực hiện: các trung tâm đào tạo kỹ thuật ô tô, thời gian liên tục.

Đối tượng nên tham khảo luận văn

1. Các nhà sản xuất ô tô và hộp số tự động: Nghiên cứu giúp cải tiến thiết kế và công nghệ điều khiển hộp số, nâng cao hiệu suất và độ bền sản phẩm.

2. Các kỹ sư thiết kế và phát triển sản phẩm: Hiểu rõ cấu tạo, nguyên lý làm việc và các yếu tố ảnh hưởng đến tổn hao công suất để tối ưu hóa thiết kế.

3. Các trung tâm nghiên cứu và đào tạo kỹ thuật ô tô: Là tài liệu tham khảo cho giảng dạy và nghiên cứu chuyên sâu về hộp số tự động và hệ thống truyền động.

4. Các kỹ thuật viên bảo dưỡng và sửa chữa ô tô: Nắm bắt các nguyên lý vận hành và các vấn đề thường gặp trong hộp số tự động để nâng cao chất lượng dịch vụ bảo dưỡng.

Câu hỏi thường gặp

1. Hộp số tự động có những loại điều khiển nào?
   Hộp số tự động hiện nay chủ yếu có hai loại điều khiển: điều khiển thủy lực hoàn toàn và điều khiển thủy lực kết hợp điện tử (ECT). Loại thứ hai sử dụng cảm biến và van điện từ để điều chỉnh chính xác hơn, giúp giảm tổn thất và tăng hiệu suất.

2. Tổn hao công suất trong hộp số tự động do đâu gây ra?
   Tổn hao công suất chủ yếu do ma sát trong các bộ phận ly hợp, phanh dừng, biến mô momen và tổn thất thủy lực trong hệ thống điều khiển dầu. Hiện tượng trượt ly hợp và dao động áp suất cũng làm tăng tổn thất.

3. Biến mô momen hoạt động như thế nào trong hộp số tự động?
   Biến mô momen gồm bánh bơm, bánh tua bin và bánh phản ứng, truyền năng lượng qua chất lỏng dầu. Khi bánh bơm quay, dầu được đẩy sang bánh tua bin tạo momen xoắn, giúp truyền lực từ động cơ đến hộp số hành tinh.

4. Làm sao để giảm tổn thất công suất trong quá trình chuyển số?
   Có thể giảm tổn thất bằng cách tối ưu thiết kế biến mô momen, sử dụng vật liệu ma sát tốt hơn cho ly hợp, nâng cao hệ thống điều khiển thủy lực và điện tử để điều chỉnh áp suất dầu và thời điểm chuyển số chính xác.

5. Hệ thống điều khiển điện tử trong hộp số tự động gồm những thành phần nào?
   Hệ thống bao gồm các cảm biến tín hiệu đầu vào (vị trí bướm ga, tốc độ vòng quay), bộ chuyển đổi tín hiệu, máy tính điều khiển, van điện từ và các bộ phận điều khiển ly hợp, phanh dừng. Hệ thống này giúp điều chỉnh quá trình chuyển số linh hoạt và hiệu quả.

Kết luận

• Nghiên cứu đã phân tích chi tiết cấu tạo và nguyên lý làm việc của hộp số tự động, đặc biệt là hộp số hành tinh và hệ thống điều khiển thủy lực – điện tử.
• Tổn hao công suất trong quá trình chuyển số chủ yếu do ma sát và tổn thất thủy lực, với hiệu suất truyền trung bình khoảng 80-85%.
• Hệ thống điều khiển điện tử hiện đại góp phần giảm tổn thất và nâng cao hiệu suất truyền động, nhưng vẫn còn tiềm năng cải tiến.
• Đề xuất các giải pháp tối ưu thiết kế biến mô momen, nâng cao hệ thống điều khiển và vật liệu ma sát nhằm giảm tổn thất công suất.
• Các bước tiếp theo bao gồm thử nghiệm thực tế các giải pháp đề xuất và phát triển công nghệ điều khiển hộp số tự động thế hệ mới.

Call-to-action: Các nhà nghiên cứu và kỹ sư trong ngành ô tô được khuyến khích áp dụng kết quả nghiên cứu này để phát triển hộp số tự động hiệu quả hơn, góp phần nâng cao chất lượng và tính cạnh tranh của sản phẩm trên thị trường.

Trích đoạn nội dung tài liệu

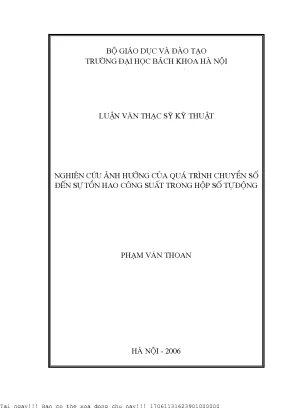

Bé gi¸o dôc vµ ®µo t¹o Trêng ®¹i häc b¸ch khoa hµ néi ……………………………………………. LuËn v¨n th¹c sü kü thuËt Nghiªn cøu ¶nh hëng cña qu¸ tr×nh chuyÓn sè ®Õn sù tæn hao c«ng suÊt trong hép sè tù ®éng Ph¹m v¨n thoan Hµ néi - 2006 17061131623901000000 Môc lôc Néi dung Trang Líi nãi ®Çu. 1 Ch¬ng 1: Tæng quan vÒ hép sè tù ®éng trªn «t« .1 Hép sè ®iÒu khiÓn thuû lùc hoµn toµn .2 Hép sè tù ®éng ®iÒu khiÓn b»ng thuû lùc kÕt hîp víi ®iÖn tö. 4 Ch¬ng 2: CÊu t¹o vµ nguyªn lý lµm viÖc cña hép sè tù ®éng .1 C¸c bé phËn chÝnh vµ chøc n¨ng c¬ b¶n cña chóng .2 BiÕn m«men thuû lùc .1 Chøc n¨ng c¬ b¶n cña biÕn m« thuû lùc .2 CÊu t¹o cña biÕn m«men thuû lùc .3 Nguyªn lý lµm viÖc cña biÕn m«men .4 §Æc tÝnh lµm viÖc cña biÕn m«men .3 Hép sè hµnh tinh .1 C¬ cÊu hµnh tinh kiÓu Wilson ®éc lËp.2 C¬ cÊu hµnh tinh kiÓu Simpson .3 C¬ cÊu hµnh tinh kiÓu Ravigneaux.1 Ly hîp kho¸.5 HÖ thèng ®iÒu khiÓn thuû lùc - ®iÖn tõ cña hép sè tù ®éng .1 HÖ thèng ®iÒu khiÓn thuû lùc .2 Nguån cung cÊp n¨ng lîng .2 Van ®iÒu tiÕt ¸p suÊt .3 Bé chuyÓn ®æi vµ truyÒn tÝn hiÖu sè .4 Bé van thuû lùc chuyÓn sè.5 Bé tÝch n¨ng gi¶m chÊn .6 HÖ thèng ®iÒu khiÓn ®iÖn tõ cña hép sè tù ®éng EAT .3 C¶m biÕn ®ãng m¹ch ®iÖn .4 C¶m biÕn tèc ®é vßng quay .5 C¬ cÊu thõa hµnh .6 CÊu t¹o côm van thuû lùc ®iÖn tõ kÕt hîp .7 Giíi thiÖu cÊu t¹o vµ nguyªn lý lµm viÖc cña hép sè tù ®éng .2 C¸c phÇn tö vµ chøc n¨ng cña chóng .8 KÕt luËn ch¬ng.

52 Ch¬ng 3: Lý thuyÕt ®éng lùc häc c¸c hÖ thèng dÉn ®éng thuû lùc.1 C¸c ph¬ng ph¸p tÝnh to¸n .2 M« h×nh truyÒn sãng .2 M« h×nh kh«ng ®µn håi .3 C¸c ph¬ng ph¸p m« t¶ hÖ thèng .4 Ph¬ng tr×nh dßng ch¶y chÊt láng.1 Tæn thÊt trªn ®êng èng tiÕt diÖn trßn.2 Tæn thÊt côc bé .6 C¸c bµi to¸n m« pháng .3 Bµi to¸n mét phÇn tö ®µn håi. 76 Ch¬ng 4: §¸nh gi¸ tæn hao c«ng suÊt qu¸ tr×nh chuyÓn sè trong hép sè tù ®éng .1 M« pháng qu¸ tr×nh chuyÓn sè .1 M« t¶ qu¸ tr×nh .2 Tr¹ng th¸i ®ãng ly hîp (n¹p chÊt láng) .3 Tr¹ng th¸i më ly hîp (x¶ chÊt láng) .2 §¸nh gi¸ tæn thÊt c«ng suÊt cña hép sè tù ®éng .1 Trêng hîp chØ cã c¶n tù mÆt ®êng .2 Trêng hîp cã c¶n tù mÆt ®êng vµ cã c¶n cña ly hîp nh¶ sè .3 XÐt trêng hîp khi sù ®iÒu khiÓn ®ãng, më kh«ng ®ång thêi cña c¸c bé ly hîp ®Õn c«ng trît.3 KÕt luËn ch¬ng. 88 -1- Lêi nãi ®Çu ViÖt nam ®ang dÇn b¾t kÞp víi tr×nh ®é ph¸t triÓn cña thÕ giíi vÒ mäi mÆt, trong ®ã cã lÜnh vùc nghiªn cøu, chÕ t¹o vµ sö dông «t«, do vËy ®Ò t×m hiÓu vÒ mÆt kÕt cÊu, ¶nh hëng cña kÕt cÊu ®Õn hiÖu suÊt truyÒn cña hÖ thèng truyÒn lùc cÇn ®îc quan t©m ®óng møc. §Ò tµi “ Nghiªn cøu ¶nh hëng cña qu¸ tr×nh chuyÓn sè ®Õn sù tæn hao c«ng suÊt trong hép sè tù ®éng” ®îc thùc hiÖn víi mong muèn tham gia gãp mét phÇn nhá trong lÜnh vùc nghiªn cøu vÊn ®Ò tæn hao c«ng suÊt trong qu¸ tr×nh chuyÓn sè cña hép sè tù ®éng trªn «t«.

§Ò tµi ®îc thùc hiÖn ë Bé m«n ¤t« - Xe chuyªn dïng – ViÖn §éng lùc – Trêng §¹i häc B¸ch khoa Hµ néi díi sù híng dÉn cña c¸c ThÇy, c« chuyªn ngµnh, ®Õn nay ®· hoµn thµnh. Nh÷ng kÕt cña ®¹t ®îc ®· gióp cho t¸c gi¶ hiÓu biÕt thªm vÒ c¸c vÊn ®Ò liªn quan ®Õn hép sè tù ®éng cña «t« vÒ sù tæn hao c«ng suÊt trong qu¸ tr×nh chuyÓn sè vµ ®Þnh híng cho nh÷ng nghiªn cøu tiÕp theo. Song v× thêi gian cã h¹n nªn kh«ng tr¸nh khái nh÷ng thiÕu sãt cÇn ®îc bæ sung vµ hoµn thiÖn h¬n. T¸c gi¶ xin ch©n thµnh c¶m ¬n ThÇy híng dÉn PGS.

NguyÔn Träng Hoan ®· tËn t×nh gióp ®ì, ®Þnh híng nghiªn cøu cho ®Ò tµi vµ ®· gióp ®ì híng dÉn gi¶i quyÕt tõng néi dung cô thÓ. Xin c¶m ¬n c¸c ThÇy, c«, c¸c c¸n bé trong Bé m«n ¤t« - Xe chuyªn dïng – ViÖn §éng lùc vµ Trung t©m §µo t¹o sau §¹i häc ®· t¹o mäi ®iÒu kiÖn thuËn lîi cho t¸c gi¶ trong qu¸ tr×nh häc tËp vµ thùc hiÖn ®Ò tµi. T¸c gi¶ xin kÝnh chóc c¸c ThÇy c« lu«n m¹nh khoÎ vµ cã nhiÒu cèng hiÕn h¬n n÷a cho sù ph¸t triÓn cña ngµnh Giao th«ng VËn t¶i nãi chung vµ ngµnh C«ng nghiÖp «t« nãi riªng cña ViÖt nam. -2- Ch¬ng 1: tæng quan vÒ hép sè tù ®éng trªn «t« Cho ®Õn nöa ®Çu cña thËp kû 70 hép sè tù ®éng ®îc giíi thiÖu nhiÒu trªn c¸c dßng xe du lÞch nh TOYOTA, BMV, NISSAN… Ngµy nay, hép sè tù ®éng cã thÓ thÊy thËm chÝ c¶ trªn xe 4WD (lo¹i hai cÇu chñ ®éng) vµ xe t¶i nhá.

Hép sè tù ®éng cã thÓ chia thµnh hai lo¹i, chóng kh¸c nhau vÒ hÖ thèng sö dông ®Ó ®iÒu khiÓn chuyÓn sè vµ thêi ®iÓm kho¸ biÕn m«. Mét lo¹i lµ ®iÒu khiÓn hoµn toµn b»ng thuû lùc, nã chØ sö dông thuû lùc ®Ó ®iÒu khiÓn, lo¹i kia lµ lo¹i ®iÒu khiÓn b»ng thuû lùc kÕt hîp víi ®iÖn tö. Lo¹i ®iÒu khiÓn b»ng thuû lùc kÕt hîp víi ®iÖn bao gåm c¶ chøc n¨ng chÈn ®o¸n vµ dù phßng ngoµi chøc n¨ng ®iÒu khiÓn sè vµ thêi ®iÓm kho¸ biÕn m« ®îc gäi lµ hép sè ®iÒu khiÓn ®iÖn tö ký hiÖu lµ ECT. AT (Lo¹i ®iÒu khiÓn b»ng thuû lùc hoµn toµn) AT §iÒu khiÓn chuyÓn sè vµ thêi ®iÓm kho¸ biÕn m« ChÈn ®o¸n ECT Dù phßng C¸c chøc n¨ng kh¸c C¸c bé phËn truyÒn lùc cña hép sè tù ®éng ®iÒu khiÓn thuû lùc vµ hép sè tù ®éng ECT vÒ c¬ b¶n lµ gièng nhau, nhng ph¬ng ph¸p ®iÒu khiÓn sang sè rÊt kh¸c nhau, cô thÓ chóng ta cã thÓ so s¸nh qua hai s¬ ®å sau: -3- 1.1 Hép sè ®iÒu khiÓn thuû lùc hoµn toµn Bím ga Van ly t©m Bím ga trong bé ®iÒu khiÓn thuû lùc sinh Van ly t©m sinh ra ¸p suÊt dÇu tû lÖ ra ¸p suÊt ®iÒu khiÓn thuû lùc tû lÖ víi møc víi tèc ®é xe (gäi t¾t lµ ¸p suÊt ly ®é ®¹p ch©n ga; ¸p suÊt nµy gäi lµ ¸p suÊt t©m) cã t¸c dông nh tÝn hiÖu tèc bím ga cã t¸c dông nh tÝn hiÖu t¶i ®éng ®é xe ®Õn bé ®iÒu khiÓn thuû lùc.

c¬ ®Õn bé ®iÒu khiÓn thuû lùc. Bé ®iÒu khiÓn thuû lùc ¸p suÊt ly t©m vµ ¸p suÊt bím ga lµm c¸c van chuyÓn sè trong bé ®iÒu khiÓn thuû lùc ho¹t ®éng, ®é lín c¸c ¸p suÊt nµy ®iÒu khiÓn chuyÓn ®éng c¸c van chuyÓn sè, vµ nh÷ng van nµy l¹i ®iÒu khiÓn ¸p suÊt thuû lùc t¸c dông lªn c¸c ly hîp vµ phanh trong côm b¸nh r¨ng hµnh tinh ®Ó ®iÒu khiÓn viÖc chuyÓn sè. C¸p ch©n ga Bµn ®¹p ga C¶m biÕn Bé biÕn tèc ®é «t« m« Bé b¸nh r¨ng hµnh tinh TÝn hiÖu tèc ®é xe (¸p suÊt ly t©m) Hép ®iÒu khiÓn C¸c van thuû lùc sang sè TÝn hiÖu t¶i ®éng c¬ (¸p suÊt bu ?m ga) Van bu ?m ga Vi sai C¸p bu ím ga H×nh 1.1: S¬ ®å khèi hép sè tù ®éng ®iÒu khiÓn b»ng thuû lùc hoµn toµn -4- 1.2 Hép sè tù ®éng ®iÒu khiÓn b»ng thuû lùc kÕt hîp víi ®iÖn tö: C¶m biÕn tèc ®é xe C¶m biÕn vÞ trÝ bím ga C¶m biÕn tèc ®é xe ph¸t hiÖn tèc Gãc më bím ga ®îc ph¸t hiÖn bëi ®é cña xe vµ göi tÝn hiÖu nµy tíi c¶m biÕn vÞ trÝ bím ga, c¶m biÕn biÕn ECU díi d¹ng c¸c tÝn hiÖu ®iÖn. ®æi c¸c tÝn hiÖu nµy thµnh tÝn hiÖu ®iÖn råi göi ®Õn ECU qua ECU ®éng c¬.

ECU ECU quyÕt ®Þnh thêi ®iÓm chuyÓn sè trªn c¬ së c¸c tÝn hiÖu vÒ tèc ®é «t« vµ gãc më bím ga, vµ ®iÒu khiÓn c¸c van ®iÖn trong bé ®iÒu khiÓn thuû lùc v× vËy ®iÒu khiÓn chuyÓn ®éng cña c¸c van chuyÓn sè. Nh÷ng van nµy l¹i ®iÒu khiÓn ¸p suÊt thuû lùc ®Õn c¸c ly hîp vµ phanh trong côm b¸nh r¨ng hµnh tinh ®Ó ®iÒu khiÓn viÖc chuyÓn sè. C¸p ch©n ga Bµn ®¹p ga C¶m biÕn Bé biÕn tèc ®é «t« m« C¶m biÕn vÞ trÝ Bé b¸nh r¨ng buím ga hµnh tinh C¸p buím ga Hép ®iÒu khiÓn thuû lùc C¸c van sang sè C¸c van ®iÖn tõ Vi sai ECU ®éng ECT ECU c¬ H×nh 1.2: S¬ ®å khèi cña hép sè tù ®éng ®iÒu khiÓn b»ng ®iÖn tö -5- Víi sù ph¸t triÓn m¹nh vÒ sè lîng vµ chÊt lîng, hép sè tù ®éng ngµy cµng ®îc hoµn thiÖn h¬n vÒ chÊt lîng còng nh hiÖu qu¶ cña nã, cô thÓ lµ:  T¨ng sè lîng sè truyÒn cho hép sè hµnh tinh.  Kh¶ n¨ng truyÒn m« men lín h¬n.

 Kh¶ n¨ng t¨ng tèc nhanh h¬n.  Qu¸ tr×nh chuyÓn sè nhanh vµ ªm dÞu h¬n trong mäi tèc ®é.  Tr¸nh cho ®éng c¬ vµ c¸c chiÕt cña hÖ thèng truyÒn lùc bÞ qu¸ t¶i do ®îc nèi víi nhau b»ng biÕn m« thuû lùc. Còng do trong hÖ thèng truyÒn lùc cã sö dông khíp nèi thuû lùc cho nªn kh«ng thÓ tr¸nh khái viÖc mÊt m¸t c«ng suÊt.

Ngoµi viÖc mÊt m¸t c«ng suÊt do cã truyÒn ®éng thuû lùc, nã cßn bÞ tæn hao c«ng suÊt trong hép sè hµnh tinh. V× vËy, ®Ó t×m ra c¸c nguyªn nh©n g©y ra tæn hao c«ng suÊt trong hép sè tù ®éng nãi riªng lµ mét vÊn ®Ò rÊt quan träng trong ngµnh s¶n xuÊt «t«, trªn c¬ së ®ã nh»m n©ng cao kh¶ n¨ng kÐo cña «t«. §Ó lµm ®îc ®iÒu nµy tríc hÕt chóng ta ph¶i n¾m ®îc cÊu t¹o, ®Æc ®iÓm kÕt cÊu cña hép sè tù ®éng, ph©n tÝch vµ ®¸nh gi¸ qu¸ tr×nh ®iÒu khiÓn viÖc chuyÓn sè trong hép sè. -6- Ch¬ng 2: cÊu t¹o vµ nguyªn lý lµm viÖc cña hép sè tù ®éng 2.1 C¸c bé phËn chÝnh vµ chøc n¨ng c¬ b¶n cña chóng H×nh 2.1: S¬ ®å cÊu t¹o cña hép sè tù ®éng 1: BiÕn m«men; 2: B¬m dÇu; 3: C¬ cÊu hµnh tinh; 4: C¶m biÕn tèc ®é «t« 5: C¶m biÕn tèc ®é b¸nh r¨ng; 6: C¶m biÕn tèc ®é b¸nh tuabin 7: C¸c c¶m biÕn; 8: ECU ®éng c¬ vµ ECT; 9: Van ®iÖn tõ; 10: Khèi thuû lùc11: CÇn chän vÞ trÝ chøc n¨ng ®iÒu khiÓn hép sè §Ó qu¸ tr×nh chuyÓn sè ®îc diÔn ra tù ®éng theo søc c¶n cña ®êng vµ t¶i träng cña ®éng c¬ mét c¸ch ªm dÞu, døt kho¸t th× hép sè ph¶i cã c¸c bé phËn chÝnh sau: + BiÕn m« thuû lùc + Bé b¸nh r¨ng hµnh tinh.2 BiÕn m«men thuû lùc T B P Trôc khuûu Khíp mét chiÒ P T B a, b, H×nh 2.2: a, KÕt cÊu cña biÕn m«men b, S¬ ®å nguyªn lý ®¬n gi¶n cña biÕn m«men 2.1 Chøc n¨ng c¬ b¶n cña biÕn m« thuû lùc - T¨ng m« men xo¾n.
