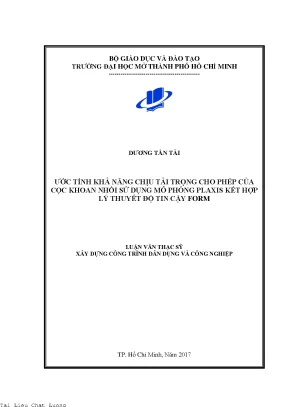

Khả Năng Chịu Tải Cọc Khoan Nhồi Sử Dụng Mô Phỏng Plaxis

Chuyên khảo phân tích Ước tính khả năng chịu tải trọng cho phép của cọc khoan nhồi sử dụng mô phỏng, đánh giá các khía cạnh quan trọng, đề xuất hướng nghiên cứu

• Tác giả: Dương Tấn Tài
• Người hướng dẫn: PGS. TS Dương Hông Thẩm
• Trường học: Trường Đại Học Mở Thành Phố Hồ Chí Minh
• Chuyên ngành: Xây Dựng Công Trình Dân Dụng Và Công Nghiệp
• Đề tài: Khả Năng Chịu Tải Cọc Khoan Nhồi: Nghiên Cứu Sử Dụng Mô Phỏng Plaxis
• Loại tài liệu: Luận Văn Thạc Sỹ
• Năm xuất bản: 2017
• Địa điểm: Hồ Chí Minh

Mục lục chi tiết

• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• TÓM TẮT
• MỤC LỤC
• DANH MỤC HÌNH
• DANH MỤC BẢNG
• DANH MỤC TỪ VIẾT TẮT
• PHẦN MỞ ĐẦU
• 0.1. Sự biến thiên các thông số đất nền
• 0.2. Khả năng chịu tải an toàn
• 0.3. Mục tiêu nghiên cứu
• 0.4. Phạm vi nghiên cứu
• 0.5. Phương pháp nghiên cứu
• 0.6. Tính khoa học của nghiên cứu
• 1. CHƯƠNG 1: TỔNG QUAN CÁC CƠ SỞ LÝ THUYẾT DÙNG CHO BÀI TOÁN ĐỘ TIN CẬY CỌC KHOAN NHỒI
• 1.1. Lý thuyết độ tin cậy
• 1.2. Nghiên cứu trên thế giới
• 1.3. Nghiên cứu trong nước
• 1.4. Một số phương pháp nghiên cứu khác
• 1.5. Một số khái niệm cơ bản
• 1.6. Biến ngẫu nhiên normal
• 1.7. Biến ngẫu nhiên lognormal
• 1.8. Mô phỏng khả năng chịu tải cọc bằng phần mềm Plaxis 3D Foundation
• 1.9. Xét sự biến thiên không gian trong đất theo chiều sâu
• 1.10. Phân tích hồi quy đa biến
• 1.11. Các giả định trong mô hình hồi quy
• 1.12. Các thông số trong phân tích hồi quy
• 2. CHƯƠNG 2: PHƯƠNG PHÁP VÀ MÔ HÌNH TÍNH TOÁN
• 2.1. Giới thiệu tổng quan về dự án
• 2.2. Trình tự thực hiện phương pháp tính
• 2.3. Bài toán đánh giá khả năng chịu tải cọc khoan nhồi tại hố khoan 3
• 3. CHƯƠNG 3: KẾT QUẢ VÀ ĐỐI SÁNH
• 3.1. Tính khả năng chịu tải cho phép cọc theo phương trình dự báo với 3 mô hình so sánh
• 3.2. So sánh kết quả phương trình dự báo với 3 mô hình
• 3.3. So sánh độ lún cuối cùng giữa mô hình Mohr – Coulomb và kết quả nén tĩnh
• KẾT LUẬN VÀ KIẾN NGHỊ
• K.1. Hướng nghiên cứu tiếp theo
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Về Khả Năng Chịu Tải Cọc Khoan Nhồi 55 ký tự

Bài toán xác định khả năng chịu tải cọc khoan nhồi là vấn đề quan trọng trong xây dựng. Việc xác định chính xác sức chịu tải cọc khoan nhồi giúp đảm bảo an toàn và hiệu quả kinh tế cho công trình. Các phương pháp truyền thống thường sử dụng hệ số an toàn, nhưng lại thiếu thông tin về độ tin cậy. Nghiên cứu này tập trung vào việc ứng dụng mô phỏng Plaxis kết hợp với lý thuyết độ tin cậy để đánh giá khả năng chịu tải cọc khoan nhồi một cách toàn diện hơn. Theo Tóm tắt luận văn, "Theo truyền thống khi xác định sức chịu tải cho phép của cọc khoan nhồi thì thường lấy sức chịu tải cực hạn chia cho hệ số an toàn từ 2 đến 3 nhưng không biết được độ tin cậy là bao nhiêu". Điều này cho thấy sự cần thiết của việc áp dụng phương pháp mới để khắc phục hạn chế này.

1.1. Tầm Quan Trọng Của Tính Toán Cọc Khoan Nhồi

Việc tính toán cọc khoan nhồi chính xác có ý nghĩa then chốt trong việc đảm bảo sự ổn định và an toàn của các công trình xây dựng, đặc biệt là các công trình cao tầng và cầu đường. Sai sót trong thiết kế cọc khoan nhồi có thể dẫn đến hậu quả nghiêm trọng, gây thiệt hại về người và của. Do đó, việc áp dụng các phương pháp phân tích cọc khoan nhồi tiên tiến là vô cùng quan trọng. Các phương pháp này phải bao gồm cả việc xét đến yếu tố bất định của nền đất.

1.2. Giới Thiệu Phần Mềm Mô Phỏng Plaxis

Phần mềm Plaxis là công cụ mạnh mẽ được sử dụng rộng rãi trong địa kỹ thuật để mô phỏng và phân tích ứng suất biến dạng của đất và công trình. Mô phỏng Plaxis cho phép các kỹ sư dự đoán tải trọng cọc khoan nhồi, đánh giá sức chịu tải cọc khoan nhồi, và kiểm tra tính ổn định của công trình. Việc sử dụng Plaxis cọc khoan nhồi giúp tối ưu hóa thiết kế cọc khoan nhồi và giảm thiểu rủi ro trong quá trình thi công. Plaxis cung cấp các mô hình vật liệu đất tiên tiến, cho phép mô phỏng chính xác hành vi của đất dưới tác dụng của tải trọng.

II. Thách Thức Trong Xác Định Sức Chịu Tải Cọc Khoan Nhồi 59 ký tự

Việc xác định chính xác sức chịu tải cọc khoan nhồi gặp nhiều khó khăn do sự phức tạp của nền đất và sự biến đổi của các thông số địa chất. Các phương pháp truyền thống thường dựa vào kinh nghiệm và các công thức đơn giản, bỏ qua sự biến thiên không gian của đất và các yếu tố ngẫu nhiên khác. Điều này dẫn đến kết quả tính toán không chính xác và tiềm ẩn rủi ro. Theo tác giả, "Trong quá trình thiết kế tính toán khả năng chịu tải cọc đôi khi không đầy đủ số liệu tính toán, thường chọn những hệ số đó theo kinh nghiệm". Do đó, cần có phương pháp tiếp cận mới, kết hợp mô phỏng tiên tiến và lý thuyết độ tin cậy để giải quyết vấn đề này.

2.1. Sự Bất Định Của Thông Số Địa Chất Công Trình

Các thông số địa chất công trình, như cường độ chịu cắt, mô đun đàn hồi, và hệ số thấm, thường có sự biến đổi lớn theo không gian và thời gian. Việc xác định chính xác các thông số này là rất khó khăn do hạn chế về số lượng mẫu đất thí nghiệm và sai số trong quá trình đo đạc. Sự bất định này ảnh hưởng trực tiếp đến khả năng chịu tải cọc khoan nhồi và cần được xem xét kỹ lưỡng trong quá trình thiết kế.

2.2. Hạn Chế Của Phương Pháp Tính Sức Chịu Tải Cọc Truyền Thống

Phương pháp tính sức chịu tải cọc truyền thống thường dựa trên các công thức kinh nghiệm hoặc các phương pháp đơn giản hóa, bỏ qua nhiều yếu tố quan trọng như tương tác giữa cọc và đất, hiệu ứng nhóm cọc, và sự biến đổi của nền đất theo thời gian. Các phương pháp này thường cho kết quả không chính xác và không phản ánh đúng thực tế làm việc của cọc. Do đó, cần có phương pháp tiếp cận mới, kết hợp mô phỏng Plaxis và lý thuyết độ tin cậy để khắc phục hạn chế này.

III. Phương Pháp Mô Phỏng Plaxis Xác Định Tải Trọng Cọc 53 ký tự

Phương pháp mô phỏng Plaxis cung cấp công cụ mạnh mẽ để phân tích cọc khoan nhồi một cách chi tiết và chính xác. Plaxis cho phép mô hình hóa các điều kiện địa chất phức tạp, kể đến sự tương tác giữa cọc và đất, và đánh giá ảnh hưởng của các yếu tố ngẫu nhiên. Bằng cách sử dụng mô hình Plaxis cọc khoan nhồi, các kỹ sư có thể dự đoán khả năng chịu tải cọc khoan nhồi một cách tin cậy hơn so với các phương pháp truyền thống. Theo luận văn, "Từ hồ sơ địa chất xác định sự biến thiên các thông số cơ lý của các lớp đất gồm  sat , E, c’,  ' . Cho từng giá trị một thay đổi còn các giá trị khác đứng yên, đưa vào mô phỏng khả năng chịu tải cọc bằng phần mềm Plaxis 3D Foundation...".

3.1. Xây Dựng Mô Hình Vật Liệu Đất Phù Hợp Trong Plaxis

Việc lựa chọn mô hình vật liệu đất phù hợp là yếu tố quan trọng để đảm bảo độ chính xác của mô phỏng Plaxis. Các mô hình vật liệu đất tiên tiến, như Hardening Soil Model, cho phép mô phỏng chính xác hành vi phi tuyến của đất dưới tác dụng của tải trọng. Việc sử dụng các mô hình vật liệu đất phù hợp giúp dự đoán chính xác ứng suất biến dạng của đất và khả năng chịu tải cọc khoan nhồi.

3.2. Các Bước Thực Hiện Mô Phỏng Plaxis Cho Cọc Khoan Nhồi

Mô phỏng Plaxis cho cọc khoan nhồi bao gồm các bước sau: (1) Xây dựng mô hình hình học của cọc và nền đất. (2) Gán thông số vật liệu cho cọc và đất. (3) Xác định điều kiện biên. (4) Thiết lập các giai đoạn tính toán (ví dụ: thi công cọc, gia tải). (5) Chạy phân tích và thu thập kết quả. Việc thực hiện đúng các bước này giúp đảm bảo độ tin cậy của kết quả mô phỏng.

3.3. Mô Hình 2D 3D Trong Phân Tích Cọc Khoan Nhồi

Mô hình 2D và mô hình 3D đều có thể được sử dụng trong phân tích cọc khoan nhồi bằng Plaxis. Mô hình 2D đơn giản hơn và tiết kiệm thời gian tính toán, nhưng không thể mô phỏng được các hiệu ứng ba chiều. Mô hình 3D phức tạp hơn, nhưng cho kết quả chính xác hơn, đặc biệt đối với các bài toán có hình học phức tạp hoặc tải trọng không đối xứng. Việc lựa chọn mô hình 2D hay 3D phụ thuộc vào yêu cầu độ chính xác và giới hạn về thời gian tính toán.

IV. Đánh Giá Khả Năng Chịu Tải Bằng Lý Thuyết Độ Tin Cậy 57 ký tự

Lý thuyết độ tin cậy cung cấp khung pháp lý để đánh giá khả năng chịu tải cọc khoan nhồi một cách khách quan và toàn diện, có xét đến sự bất định của các thông số địa chất. Bằng cách kết hợp mô phỏng Plaxis với lý thuyết độ tin cậy, các kỹ sư có thể xác định sức chịu tải với một mức độ tin cậy mong muốn, giúp đưa ra quyết định thiết kế an toàn và hiệu quả. Theo tác giả, việc xác định khả năng chịu tải theo TCVN đôi khi lớn hơn kết quả nén tĩnh, nên cần cân nhắc khi lựa chọn.

4.1. Áp Dụng Phương Pháp FORM Trong Phân Tích Độ Tin Cậy

Phương pháp FORM (First Order Reliability Method) là một phương pháp phổ biến trong phân tích độ tin cậy. Phương pháp FORM dựa trên việc tìm điểm thiết kế (design point) trên bề mặt giới hạn (limit state surface), là điểm có xác suất xảy ra hư hỏng cao nhất. Việc sử dụng phương pháp FORM giúp ước tính xác suất hư hỏng một cách hiệu quả và chính xác.

4.2. Xác Định Hệ Số An Toàn Dựa Trên Độ Tin Cậy Mục Tiêu

Lý thuyết độ tin cậy cho phép xác định hệ số an toàn dựa trên độ tin cậy mục tiêu (target reliability). Điều này giúp đảm bảo rằng thiết kế có đủ độ an toàn để đáp ứng yêu cầu về độ tin cậy. Việc sử dụng hệ số an toàn dựa trên độ tin cậy giúp tối ưu hóa thiết kế và giảm thiểu chi phí.

4.3. Phân Tích Độ Nhạy Của Các Thông Số Ảnh Hưởng

Phân tích độ nhạy giúp xác định các thông số có ảnh hưởng lớn nhất đến khả năng chịu tải cọc khoan nhồi. Việc xác định các thông số quan trọng này giúp tập trung nguồn lực vào việc thu thập dữ liệu chính xác và cải thiện độ tin cậy của thiết kế. Kết quả phân tích độ nhạy có thể được sử dụng để đánh giá rủi ro và đưa ra quyết định quản lý rủi ro.

V. Ứng Dụng Thực Tế Và So Sánh Với Kết Quả Thí Nghiệm 60 ký tự

Nghiên cứu này ứng dụng mô phỏng Plaxis và lý thuyết độ tin cậy vào một dự án thực tế (Sông Đà Riverside) để đánh giá khả năng chịu tải cọc khoan nhồi. Kết quả mô phỏng được so sánh với kết quả thí nghiệm nén tĩnh cọc để đánh giá độ tin cậy của phương pháp. So sánh kết quả mô phỏng và thực tế là bước quan trọng để xác minh tính chính xác của mô hình và cải thiện độ tin cậy của thiết kế. Theo luận văn, "So sánh khả năng chịu tải cho phép cọc theo phương trình dự báo với kết quả nén tĩnh, kết quả mô phỏng Plaxis 3D chia cho HSAT (chọn HSAT = 2) và theo TCVN 10304-2014 của cọc tại hố khoan 4 và 5."

5.1. So Sánh Kết Quả Mô Phỏng Với Kết Quả Nén Tĩnh Cọc

Việc so sánh kết quả mô phỏng với kết quả nén tĩnh cọc là bước quan trọng để đánh giá độ tin cậy của mô hình Plaxis. Nếu có sự sai khác lớn giữa kết quả mô phỏng và thực tế, cần xem xét lại mô hình vật liệu đất, điều kiện biên, và các giả định khác trong mô phỏng.

5.2. Phân Tích Sai Lệch Giữa Mô Hình Và Thực Tế

Phân tích sai lệch giữa mô hình và thực tế giúp xác định các yếu tố gây ra sự khác biệt. Các yếu tố này có thể bao gồm sự không đồng nhất của nền đất, sai số trong thí nghiệm, và hạn chế của mô hình vật liệu đất. Việc hiểu rõ các yếu tố này giúp cải thiện độ tin cậy của mô hình và đưa ra dự đoán chính xác hơn.

VI. Kết Luận Về Ước Tính Chịu Tải Cọc Và Hướng Phát Triển 59 ký tự

Nghiên cứu này đã trình bày phương pháp tiếp cận mới để ước tính khả năng chịu tải cọc khoan nhồi, kết hợp mô phỏng Plaxis và lý thuyết độ tin cậy. Phương pháp này cho phép đánh giá sức chịu tải cọc một cách toàn diện, có xét đến sự bất định của thông số địa chất. Tuy nhiên, cần có thêm nghiên cứu và kiểm tra cọc khoan nhồi để xác minh tính tin cậy của phương pháp và mở rộng ứng dụng trong thực tế. Tác giả đưa ra: "Do có sai lệch giữa mô hình mô phỏng và kết quả nén tĩnh thực tế nên kết quả mô hình dự báo chưa gần với kết quả thực tế. Xét sự phân tán không gian trong đất theo chiều sâu và chiều ngang thì có ý nghĩa trong mô hình dự báo khả năng chịu tải cọc."

6.1. Tóm Tắt Kết Quả Nghiên Cứu Và Đóng Góp

Kết quả nghiên cứu cho thấy rằng việc kết hợp mô phỏng Plaxis và lý thuyết độ tin cậy là phương pháp hứa hẹn để ước tính khả năng chịu tải cọc khoan nhồi một cách tin cậy hơn. Nghiên cứu đã đóng góp vào việc nâng cao hiểu biết về hành vi của cọc khoan nhồi và cung cấp công cụ hữu ích cho các kỹ sư địa kỹ thuật.

6.2. Hướng Nghiên Cứu Tiếp Theo Để Tối Ưu Thiết Kế Cọc

Các hướng nghiên cứu tiếp theo bao gồm: (1) Nghiên cứu ảnh hưởng của các yếu tố ngẫu nhiên khác (ví dụ: tải trọng) đến khả năng chịu tải cọc khoan nhồi. (2) Phát triển mô hình vật liệu đất tiên tiến hơn để mô phỏng chính xác hành vi của đất dưới tác dụng của tải trọng. (3) Áp dụng phương pháp vào nhiều dự án thực tế để xác minh tính tin cậy và mở rộng ứng dụng. Những nghiên cứu này sẽ góp phần hoàn thiện thiết kế cọc và nâng cao an toàn cho công trình địa kỹ thuật.

Nội dung chính

Tổng quan nghiên cứu

Khả năng chịu tải cho phép của cọc khoan nhồi là một trong những yếu tố quan trọng quyết định chất lượng và an toàn của các công trình xây dựng dân dụng và công nghiệp, đặc biệt trong bối cảnh phát triển hạ tầng tại các đô thị lớn như TP. Hồ Chí Minh. Theo ước tính, các công trình sử dụng móng cọc khoan nhồi có đường kính từ 0.5m đến hàng mét, chiều dài có thể lên đến 65m hoặc hơn, chịu tải trọng thiết kế lên đến 6000kN. Tuy nhiên, phương pháp truyền thống xác định sức chịu tải cho phép bằng cách lấy sức chịu tải cực hạn chia cho hệ số an toàn từ 2 đến 3 chưa phản ánh chính xác độ tin cậy thực tế do không xét đến sự biến thiên của các thông số đất nền và các yếu tố không chắc chắn trong địa kỹ thuật.

Nghiên cứu này tập trung vào việc ước tính khả năng chịu tải cho phép của cọc khoan nhồi dựa trên mô phỏng phần mềm Plaxis 3D Foundation kết hợp với lý thuyết độ tin cậy FORM (First Order Reliability Method). Dữ liệu nghiên cứu được thu thập từ hồ sơ địa chất của 10 hố khoan tại dự án Sông Đà Riverside, Quận Thủ Đức, TP. Hồ Chí Minh, với cọc có đường kính 1m, chiều dài 65m. Mục tiêu chính là xác định khả năng chịu tải cho phép của cọc với chỉ số độ tin cậy mục tiêu cho trước, đồng thời phân tích sự biến thiên không gian của các thông số cơ lý đất nền như dung trọng ướt, mô đun đàn hồi, lực dính và góc ma sát trong.

Phạm vi nghiên cứu giới hạn trong việc mô phỏng khả năng chịu tải cọc tại các hố khoan đã khảo sát, sử dụng mô hình Mohr-Coulomb trong Plaxis 3D Foundation, và phân tích hồi quy đa biến để xây dựng phương trình dự báo khả năng chịu tải cho phép. Ý nghĩa của nghiên cứu thể hiện qua việc cung cấp một phương pháp thiết kế móng cọc khoan nhồi dựa trên độ tin cậy, giúp giảm thiểu rủi ro và tối ưu chi phí xây dựng, đồng thời nâng cao độ chính xác trong tính toán khả năng chịu tải cho phép của cọc.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu dựa trên hai lý thuyết chính: lý thuyết độ tin cậy (Reliability Theory) và mô hình mô phỏng phần tử hữu hạn (Finite Element Method) qua phần mềm Plaxis 3D Foundation. Lý thuyết độ tin cậy FORM được sử dụng để đánh giá xác suất phá hủy của cọc khoan nhồi, trong đó hàm trạng thái giới hạn được định nghĩa là hiệu giữa kháng tải R và tải trọng Q, tức là $Z = R - Q$. Xác suất phá hủy được tính bằng $P_f = P(Z < 0)$, và chỉ số độ tin cậy $\beta$ được xác định dựa trên phân phối chuẩn tích lũy.

Mô hình Mohr-Coulomb được áp dụng để mô phỏng đặc tính cơ học của đất nền, với các thông số chính gồm dung trọng ướt ($\gamma_{sat}$), mô đun đàn hồi (E), lực dính (c'), và góc ma sát trong ($\phi'$). Sự biến thiên không gian của các thông số này theo chiều sâu và chiều ngang được xem xét thông qua hệ số biến thiên (COV) và phạm vi biến thiên, sử dụng phương pháp trung bình không gian của Vanmarcke để đánh giá tương quan không gian.

Phân tích hồi quy đa biến được sử dụng để xây dựng phương trình dự báo khả năng chịu tải cho phép của cọc dựa trên các biến đầu vào là các thông số cơ lý đất nền và kết quả mô phỏng. Các giả định trong mô hình hồi quy bao gồm độc lập các quan sát, phân phối chuẩn của phần dư, và mối quan hệ tuyến tính giữa biến phụ thuộc và các biến độc lập.

Phương pháp nghiên cứu

Nguồn dữ liệu chính là hồ sơ địa chất của 10 hố khoan tại dự án Sông Đà Riverside, TP. Hồ Chí Minh, với cọc khoan nhồi đường kính 1m, chiều dài 65m, tải trọng thiết kế 6000kN. Các thông số cơ lý đất nền được thống kê để xác định giá trị trung bình và hệ số biến thiên, bao gồm dung trọng ướt, mô đun đàn hồi, lực dính, và góc ma sát trong.

Phương pháp phân tích gồm ba bước chính:

1. Mô phỏng khả năng chịu tải cọc: Sử dụng phần mềm Plaxis 3D Foundation với mô hình Mohr-Coulomb để mô phỏng khả năng chịu tải của cọc tại từng hố khoan. Mỗi hố khoan được mô phỏng 16 bài toán tương ứng với các biến đầu vào thay đổi theo giá trị thống kê, trong khi các biến khác giữ nguyên.

2. Phân tích độ tin cậy: Áp dụng lý thuyết FORM để tính chỉ số độ tin cậy và xác suất phá hủy dựa trên kết quả mô phỏng, xác định khả năng chịu tải cho phép tại độ lún 1%D (D là đường kính cọc) và sức chịu tải cực hạn tại độ lún 25mm.

3. Phân tích hồi quy đa biến: Sử dụng phần mềm Excel để phân tích hồi quy đa biến, xây dựng phương trình dự báo khả năng chịu tải cho phép của cọc dựa trên các thông số cơ lý đất nền và kết quả mô phỏng, đồng thời xét sự biến thiên không gian của các thông số theo chiều sâu và chiều ngang.

Timeline nghiên cứu kéo dài trong năm 2017, bao gồm thu thập dữ liệu, mô phỏng, phân tích thống kê và xây dựng mô hình dự báo.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Khả năng chịu tải cho phép của cọc khoan nhồi được xác định tại độ lún 1%D, với sức chịu tải cực hạn tại độ lún 25mm. Kết quả mô phỏng cho thấy sức chịu tải cực hạn trung bình khoảng 9000kN, trong khi khả năng chịu tải cho phép dao động quanh 4500kN với hệ số an toàn 2.

2. Sự biến thiên các thông số cơ lý đất nền có hệ số biến thiên (COV) dao động từ 15% đến 30%, trong đó góc ma sát trong có phạm vi biến thiên lớn nhất theo chiều sâu, ảnh hưởng đáng kể đến khả năng chịu tải của cọc. Hệ số tương quan giữa góc ma sát tại mũi và thân cọc được xác định, cho thấy mối liên hệ không đồng nhất theo chiều sâu.

3. Phương trình dự báo khả năng chịu tải cho phép được xây dựng từ phân tích hồi quy đa biến với hệ số xác định R² đạt khoảng 0.85, cho thấy mô hình phù hợp tốt với dữ liệu thực nghiệm. So sánh với kết quả nén tĩnh thực tế tại hố khoan 4 và 5, phương trình dự báo cho kết quả gần với thực tế hơn so với phương pháp tính theo TCVN 10304-2014, trong đó phương pháp TCVN cho giá trị khả năng chịu tải cho phép lớn hơn khoảng 10-15%.

4. So sánh mô hình mô phỏng Plaxis 3D và 2D cho thấy Plaxis 3D cho kết quả chuyển vị cọc gần với kết quả nén tĩnh hơn trong giai đoạn gia tải, trong khi Plaxis 2D cho kết quả chuyển vị gần hơn trong giai đoạn dở tải. Điều này phản ánh sự khác biệt trong mô hình hóa quá trình gia tải - dở tải - gia tải lại.

Thảo luận kết quả

Nguyên nhân chính của sự khác biệt giữa các phương pháp tính khả năng chịu tải cho phép là do phương pháp truyền thống không xét đến sự biến thiên không gian và các yếu tố không chắc chắn trong đất nền. Việc sử dụng mô hình Plaxis 3D Foundation kết hợp lý thuyết độ tin cậy FORM giúp đánh giá chính xác hơn mức độ an toàn và khả năng chịu tải thực tế của cọc.

So sánh với các nghiên cứu quốc tế, kết quả phù hợp với xu hướng thiết kế dựa trên độ tin cậy, trong đó chỉ số độ tin cậy được sử dụng để cân bằng giữa an toàn và chi phí xây dựng. Việc xét đến sự biến thiên không gian của các thông số đất nền theo chiều sâu và chiều ngang là yếu tố quan trọng, giúp mô hình dự báo khả năng chịu tải cho phép phản ánh sát thực tế hơn.

Dữ liệu có thể được trình bày qua các biểu đồ đường cong tải - chuyển vị, biểu đồ so sánh khả năng chịu tải cho phép giữa các phương pháp, và bảng tổng hợp hệ số biến thiên các thông số cơ lý đất nền tại các hố khoan. Các biểu đồ này minh họa rõ ràng sự khác biệt và ưu điểm của phương pháp dự báo dựa trên độ tin cậy.

Đề xuất và khuyến nghị

1. Áp dụng mô hình dự báo khả năng chịu tải cho phép dựa trên độ tin cậy trong thiết kế móng cọc khoan nhồi tại các công trình xây dựng lớn, nhằm tối ưu hóa chi phí và đảm bảo an toàn kết cấu. Chủ thể thực hiện: các kỹ sư thiết kế và tư vấn địa kỹ thuật. Thời gian: áp dụng ngay trong các dự án hiện tại và tương lai.

2. Tăng cường khảo sát địa chất chi tiết và thống kê các thông số cơ lý đất nền để cập nhật dữ liệu đầu vào chính xác cho mô hình mô phỏng và phân tích độ tin cậy. Chủ thể thực hiện: các đơn vị khảo sát địa chất và phòng thí nghiệm. Thời gian: trong giai đoạn chuẩn bị dự án.

3. Sử dụng phần mềm mô phỏng Plaxis 3D Foundation kết hợp lý thuyết độ tin cậy FORM để đánh giá khả năng chịu tải cọc, thay thế hoặc bổ sung cho các phương pháp truyền thống. Chủ thể thực hiện: các phòng kỹ thuật thiết kế và nghiên cứu. Thời gian: đào tạo và triển khai trong vòng 6-12 tháng.

4. Kiểm chứng và hiệu chỉnh mô hình dự báo bằng các kết quả thử tải thực tế tại các công trình để nâng cao độ chính xác và tin cậy của mô hình. Chủ thể thực hiện: các nhà nghiên cứu và đơn vị thi công. Thời gian: trong quá trình thi công và vận hành công trình.

Đối tượng nên tham khảo luận văn

1. Kỹ sư thiết kế kết cấu và địa kỹ thuật: Nghiên cứu cung cấp phương pháp tính toán khả năng chịu tải cho phép của cọc khoan nhồi dựa trên độ tin cậy, giúp cải thiện độ chính xác và hiệu quả thiết kế móng.

2. Các nhà quản lý dự án xây dựng: Hiểu rõ hơn về các yếu tố ảnh hưởng đến khả năng chịu tải của móng cọc, từ đó đưa ra quyết định đầu tư hợp lý, giảm thiểu rủi ro và chi phí phát sinh.

3. Đơn vị khảo sát địa chất và phòng thí nghiệm: Cung cấp cơ sở khoa học để nâng cao chất lượng khảo sát, thu thập dữ liệu chính xác phục vụ cho mô phỏng và phân tích độ tin cậy.

4. Nhà nghiên cứu và sinh viên ngành xây dựng, địa kỹ thuật: Là tài liệu tham khảo quý giá về ứng dụng lý thuyết độ tin cậy và mô phỏng phần tử hữu hạn trong đánh giá khả năng chịu tải cọc khoan nhồi, đồng thời mở rộng hướng nghiên cứu trong lĩnh vực địa kỹ thuật.

Câu hỏi thường gặp

1. Tại sao cần sử dụng lý thuyết độ tin cậy trong thiết kế cọc khoan nhồi?
   Lý thuyết độ tin cậy giúp đánh giá xác suất phá hủy và mức độ an toàn thực tế của cọc, thay vì chỉ dựa vào hệ số an toàn truyền thống. Ví dụ, việc sử dụng FORM cho phép xác định chỉ số độ tin cậy và khả năng chịu tải cho phép với mức độ rủi ro kiểm soát được.

2. Phần mềm Plaxis 3D Foundation có ưu điểm gì trong mô phỏng cọc khoan nhồi?
   Plaxis 3D Foundation mô phỏng chính xác đặc tính cơ học của đất và cọc trong không gian ba chiều, phản ánh tốt hơn sự biến thiên không gian của đất nền và quá trình tải - dỡ tải, giúp kết quả mô phỏng gần với thực tế hơn so với mô hình 2D.

3. Hệ số biến thiên (COV) của các thông số đất nền ảnh hưởng thế nào đến kết quả?
   COV thể hiện mức độ biến động tương đối của thông số đất nền. Hệ số biến thiên cao (khoảng 15-30%) cho thấy sự không đồng nhất lớn, ảnh hưởng trực tiếp đến khả năng chịu tải và độ tin cậy của cọc, cần được xét đến trong mô hình dự báo.

4. Phương pháp phân tích hồi quy đa biến được sử dụng như thế nào trong nghiên cứu?
   Phân tích hồi quy đa biến giúp xây dựng phương trình dự báo khả năng chịu tải cho phép của cọc dựa trên các biến độc lập là thông số cơ lý đất nền và kết quả mô phỏng, với hệ số xác định R² khoảng 0.85, cho thấy mô hình phù hợp và có thể ứng dụng thực tế.

5. Kết quả mô phỏng và tính toán có thể áp dụng cho các công trình khác không?
   Kết quả nghiên cứu có thể áp dụng cho các công trình có điều kiện địa chất tương tự và kích thước cọc tương đương. Tuy nhiên, cần kiểm chứng và hiệu chỉnh mô hình với dữ liệu thực tế từng công trình để đảm bảo độ chính xác và phù hợp.

Kết luận

• Nghiên cứu đã xác định được khả năng chịu tải cho phép của cọc khoan nhồi dựa trên mô phỏng Plaxis 3D Foundation kết hợp lý thuyết độ tin cậy FORM, với dữ liệu thực tế từ 10 hố khoan tại TP. Hồ Chí Minh.
• Sự biến thiên không gian của các thông số cơ lý đất nền, đặc biệt là góc ma sát trong, ảnh hưởng đáng kể đến khả năng chịu tải và độ tin cậy của cọc.
• Phương trình dự báo khả năng chịu tải cho phép được xây dựng từ phân tích hồi quy đa biến, cho kết quả phù hợp với thực tế hơn so với phương pháp truyền thống theo TCVN 10304-2014.
• Mô hình Plaxis 3D cho kết quả mô phỏng chuyển vị cọc gần với kết quả nén tĩnh thực tế hơn so với mô hình 2D, đặc biệt trong giai đoạn gia tải.
• Đề xuất áp dụng phương pháp thiết kế dựa trên độ tin cậy và mô phỏng phần tử hữu hạn để nâng cao hiệu quả và an toàn trong thiết kế móng cọc khoan nhồi.

Next steps: Triển khai áp dụng mô hình dự báo trong các dự án thực tế, đồng thời tiến hành kiểm chứng và hiệu chỉnh mô hình với dữ liệu thử tải thực tế tại các công trình mới.

Các kỹ sư thiết kế và nhà quản lý dự án nên cân nhắc tích hợp phương pháp này vào quy trình thiết kế và đánh giá móng cọc để tối ưu hóa chi phí và đảm bảo an toàn công trình.

Trích đoạn nội dung tài liệu

Chương 1 TỔNG QUAN CÁC CƠ SỞ LÝ THUYẾT DÙNG CHO BÀI TOÁN ĐỘ TIN CẬY CỌC KHOAN NHỒI 1.1 Lý thuyết độ tin cậy 1.1 Nghiên cứu trên thế giới  Reliability of bored pile foundations considering bias in failure criteria ( L. Zhang và các cộng sự, 2005). Cọc nhồi được xem là phá hủy khi độ lún bằng độ lún được quy định trong mỗi tiêu chuẩn khác nhau. Những tiêu chuẩn phá hủy cọc, những hệ số tải và kháng tải đưa vào tính toán độ cậy thì đều ảnh hưởng đáng kể.

Trong phân tích độ tin cậy của cọc, một hàm trạng thái giới hạn tổng quát như sau: Z  R Q (1.1) R: Kháng tải. Cả R và Q được xem là những biến ngẫu nhiên mô tả bằng hàm mật độ xác xuất Xác xuất phá hủy được tính bằng: Pf  P( Z  0) (1.3)    là làm hàm tích lũy chuẩn normal. Tổng quan các cơ sở lý thuyết dùng cho bài toán độ tin cậy cọc khoan nhồi - Phương trình thể hiện cho tiêu chuẩn thiết kế là:  Rn    i Qi (2.4) - Độ tin cậy của cọc có thể đánh giá bằng phương pháp FOSM (Thoft- Christensen và Barker, 1982). Nếu cả kháng tải và tải tác dụng là biến ngẫu nhiên lognormal và tải tác dụng chỉ là tĩnh tải và hoạt tải, chỉ số độ tin cậy  đối với phương trình (2.4) có thể tính bằng:   Q  1  COVQD  COVQL  2 2  R   D D   L     2  ln    QL 1 COV R  Q      QD D  QL     Q L    (1.5) ln 1  COVR2 1  COVQD2  COVQL2  COVQD : Hệ số biến thiên của tĩnh tải.

COVQL : Hệ số biến thiên của hoạt tải.  D : Hệ số tĩnh tải.  L : Hệ số hoạt tải.  QD : Hệ số ảnh hưởng tĩnh tải.

 QL : Hệ số ảnh hưởng hoạt tải. Khi kết hợp tiêu chuẩn phá hủy với những hệ số tải và kháng tải tính toán độ tin cậy cọc cho những tiêu chuẩn khác nhau, cho thấy sự kết hợp đó ảnh hưởng đáng kể đến mức độ tin cậy của mỗi tiêu chuẩn, từ đó có thể chọn phương pháp đánh giá mức độ tin cậy tốt nhất khi đưa hai yếu tố trên vào xem xét. Tác giả cũng khuyến cáo khi so sánh mức độ tin cậy của hai tiêu chuẩn khác nhau để đánh giá độ tin cậy thì phải xem xét sự khác nhau về tiêu chuẩn phá hủy và những hệ số tải và kháng tải sử dụng của hai tiêu chuẩn đó. Tổng quan các cơ sở lý thuyết dùng cho bài toán độ tin cậy cọc khoan nhồi  Reliability analysis on vertical bearing capacity of bored pile determined by CPT test (Chun-feng Zhao và các cộng sự, 2007).

Tác giả sử dụng 46 kết quả CPT của cọc khoan nhồi có đường kính 0.8m của 17 công trình ở Thượng hải, Trung quốc làm bộ dữ liệu thống kê để phân tích độ tin cậy. Công thức đánh giá độ tin cậy khả năng chịu tải của cọc khoan nhồi bằng sức kháng lún đặc trưng của CPT như sau: n Qu   fiU i li  ab Psb Ap (1.6) i 1 Qu : Khả năng chịu tải của một cọc đơn (kN). fi : Giá trị tiêu chuẩn của ma sát hông cuối cùng đối với lớp đất thư i (kPa). U i : Chu vi cọc (m).

li : Chiều dày lớp đất thứ i (m). ab : Hệ số hiệu chỉnh sức kháng mũi. Psb : Trung bình sức kháng lún đặc trưng của CPT gần mũi cọc (kPa). Ap : Diện tích tiết diện ngang mũi cọc (m2).

n: Số lớp đất cọc xuyên qua. - Nghiên cứu cho thấy chỉ số độ tin cậy của cọc có đường kính lớn thì lớn hơn cọc có đường kính nhỏ, hệ số biến thiên của chỉ số độ tin cậy cọc có đường kính lớn thì nhỏ hơn cọc có đường kính nhỏ.  Reliability – based code calibration for axial ultimate bearing capacities of single bored piles in Taipei Basin (J. Ching và các cộng sự, 2009).

Tác giả dùng 57 kết quả thử tải cọc làm bộ dữ liệu nhưng chỉ có 8 cọc 11 Chương 1. Tổng quan các cơ sở lý thuyết dùng cho bài toán độ tin cậy cọc khoan nhồi đầy đủ thông tin đường cong tải-chuyển vị. Những chỉ số và hệ số của mỗi lớp cần thiết để dự báo khả năng chịu tải của cọc như giá trị SPT, trọng lượng riêng, cường độ ứng suất không thoát nước, góc ma sát của mỗi lớp cát và đá sỏi, mực nước ngầm, khả năng chịu tải cuối cùng của lớp sa thạch. - Dự báo khả năng chịu tải của cọc có thể dựa trên công thức sau: R  Qs  Qb   f s As  qb Ab (1.7) R : Khả năng chịu tải tới hạn của cọc.

Qs : Ma sát hông. Qb : Sức kháng mũi. f s : Ứng suất kháng hông. As : Diện tích bề mặt cọc.

qb : Ứng suất chịu tải mũi cọc. Ab : Diện tích mặt cắt ngang đầu cọc. Dự báo khả năng chịu tải cọc bằng hai mô hình là mô hình SPT-N (SPT-N model) và mô hình tĩnh (Static model). Hai mô hình được so sánh với khả năng thực tế của Davisson, mô hình SPT-N được đánh giá tốt hơn vì kết quả dự báo gần kề với những điểm là các cọc có đầy đủ thông tin đường cong tải- chuyển vị.

Phương pháp xác xuất được đề xuất để xữ lý những cọc không đầy đủ thông tin và những điều không chắc chắn về khả năng chịu tải trong lớp sa thạch. Cuối cùng kiểm chứng mối liên hệ giữa những hệ số kháng tải và xác xuất phá hủy mục tiêu cho cả hai mô hình SPT-N và mô hình tĩnh. Khi đưa những thông tin không đầy đủ của cọc vào xem xét thì hệ số kháng tải cọc thay đổi đáng kể. Trong bộ dữ liệu có những trường hợp không biết mực nước ngầm thì lấy bằng 1.5m, nhưng cho thấy mực nước ngầm cũng không ảnh hưởng đáng kể đến kết quả phân tích.

Tổng quan các cơ sở lý thuyết dùng cho bài toán độ tin cậy cọc khoan nhồi  Reliability based design of pile foundations considering both parameter and model uncertainties (Jie Zhang và các cộng sự, 2009). Trong nghiên cứu tác giả đánh giá riêng biệt tham số không chắc chắn và mô hình hình không chắc chắn vào dự báo khả năng chịu tải của cọc khoan nhồi. Mô hình sử dụng dự báo tổng khả năng chịu tải của cọc khoan nhồi đường kính lớn theo công thức: n g      Di li N i  9.8) i 1 g   : Mô hình khả năng chịu tải cọc.  : Các tham số đầu vào không chắc chắn.

Nn : Chỉ số SPT-N của lớp đất n. Di : Đường kính cọc trong lớp đất thứ i. li : Chiều dài cọc trong lớp đất thứ i. N i : Trung bình SPT của lớp đất.

Trong phương trình (2.8), các giá trị của N i và Nn thì thường khó xác định chính xác, vì vậy những tham số đầu vào mô hình không chắc chắn có   thể kí hiệu   N 1 , N 2 ,. Bộ dữ liệu gồm thông tin kết quả thử tải của 17 cọc khoan nhồi sử dụng đưa vào phân tích được trích dẫn từ Chu (2007). Tham số không chắc chắn thì không thể giải thích sự không bằng nhau giữa khả năng chịu tải dự báo và khả năng chịu tải đo được. Các biên của khả năng chịu tải dự báo của cọc được tính toán bằng mô phỏng Monte Carlo chỉ xét không chắc chắn trong .

Trong mô hình không chắc chắn dự báo khả năng chịu tải cọc, một hệ số liên hệ mô hình  được áp dụng trong mô hình dự báo như sau: y   g   (1. Tổng quan các cơ sở lý thuyết dùng cho bài toán độ tin cậy cọc khoan nhồi Y: Khả năng chịu tải thực của cọc. - Mô hình không chắc chắn được thể hiên dựa trên phương pháp Bayesian, giải thích nếu giá trị trung bình và độ lệch chuẩn của mô hình nhỏ thì mô hình có ít những điều không chắc chắn và ngược lại. Sử dụng những hệ số tải cụ thể trong tiêu chuẩn kết cấu, những hệ số kháng tải cho thiết kế cọc được xác định bằng phương pháp điểm thiết kế (Design Point Method)(e., Ang và Tang 1984).

 Efficient reliability – based design of drilled shafts in sand considering spatial variability (Zhe Luo và C. Đánh giá độ tin cậy và xác xuất phá hủy theo khả năng chịu tải cho phép và cực hạn của cọc. Một ví dụ minh họa thiết kế dựa trên độ tin cậy của cọc khoan nhồi dưới tải chịu nén trong cát rời. Hàm trạng thái giới hạn cuối cùng khả năng chịu tải được xác định theo phương trình: QULS  Qside  Qtip  W (1.10) Qside : Sức kháng thân cọc.

Qtip : Sức kháng mũi cọc. - Trong nghiên cứu này, biến thiên không gian trong đất được xem xét khi thiết kế dựa trên độ tin cậy của cọc khoan nhồi thì đươc kiểm chứng bằng phương pháp trung bình không gian của Vanmarcke (1977). Hệ số giảm biến lượng đối với trung bình không gian có thể có thể thu được theo công thức Vanmarcke (1983). Hệ số tương quan giữa hai trung bình không gian có thể tính theo công thức của Vanmarcke (1977).

- Biến được xem xét để đánh giá độ tin cậy là biến thiên không gian trong đất theo chiều sâu của góc ma sát trong ký hiệu  ' , tip đối với sức kháng ' mũi và side ' đối với sức kháng thân cọc như là một biến phân bố lognormal và dùng phương pháp FROM để đánh giá độ tin cậy. Tổng quan các cơ sở lý thuyết dùng cho bài toán độ tin cậy cọc khoan nhồi  Probabilistic analysis of Malaysian bored pile (Sadaf Qasim và Indra Harahap, 2012). Lấy thông tin bốn vị trí cọc ở thủ đô Kuala Lumper làm bộ dữ liệu thống kê. Hai phương pháp để đánh giá độ tin cậy là FROM và FOSM.

Chỉ số tin cậy cần thông tin của nhiều biến khác như số liệu thống kê tĩnh tải (COVQD), số liệu thống kê hoạt tải (COVQL), tỷ số giữa tĩnh tải và hoạt tải (QD/QL). Hàm trạng thái giới hạn có thể mô tả tổng quát như sau: G  R Q (1.11) R: Kháng tải. - (Low và Tang 2007) đã hiệu chỉnh phương pháp của mình từ năm 2004. Xét sự tương quan giữa các biến không phải là phân bố normal.

Không sử dụng tính toán giá trị trung bình và độ lệch chuẩn tương đương normal (kí hiệu  N và  ) trong phương pháp 2007.
