Giáo Trình Thực Tập Ứng Dụng Công Nghệ Trong Biên Tập Bản Đồ Địa Chính

Giáo trình thực tập thành lập bản đồ địa hình địa chính phần 2 cung cấp kiến thức và kỹ năng cần thiết cho sinh viên ngành tài nguyên và môi trường.

• Chuyên ngành: Địa Chính
• Đề tài: Ứng Dụng Công Nghệ Trong Biên Tập Bản Đồ Địa Chính
• Loại tài liệu: Giáo trình

Mục lục chi tiết

• 4. CHƯƠNG 4: ỨNG DỤNG CÔNG NGHỆ TRONG CÔNG TÁC BIÊN TẬP BẢN ĐỒ
• 4.1. Giới thiệu một số phần mềm ứng dụng
• 4.2. Hệ phần mềm Mapping Office - Microstation
• 4.2.1. Microstation
• 4.2.2. IrasB
• 4.2.3. Geovec
• 4.2.4. MFSC (Microstation Feature Collection)
• 4.2.5. MRFCLEAN
• 4.2.6. MRFFLAG
• 4.3. Phần mềm Famis
• 4.4. Hệ thống phần mềm MGE (Modular Geographic Information System Environment)
• 4.4.1. Môdul MGE Basic Nucleus
• 4.4.2. Modul MGE Projection Manager
• 4.4.3. Modul MGE Coordinate System Operations
• 4.4.4. Modul MGE Terrain Analyst
• 4.5. Quy trình công nghệ biên tập bản đồ địa chính, địa hình
• 4.5.1. Quy trình công nghệ biên tập bản đồ địa chính số bằng phần mềm Microstation và phần mềm Famis
• 4.5.2. Thu thập tài liệu, dữ liệu
• 4.5.3. Thiết lập cơ sở toán học và thư viện đối tượng
• 4.5.3.1. Tạo Seed file (file dgn chuẩn)
• 4.5.3.2. Tạo file mới
• 4.5.3.3. Đặt đơn vị bản vẽ
• 4.5.3.4. Thiết lập các thư viện đối tượng
• 4.5.4. Xử lý số liệu và triển điểm chi tiết
• 4.5.4.1. Xử lý số liệu
• 4.5.4.2. Triển điểm chi tiết lên bản vẽ
• 4.5.5. Xây dựng dữ liệu bản vẽ tổng khu đo
• 4.5.5.1. Nối điểm
• 4.5.5.2. Thu thập thông tin địa chính
• 4.5.5.3. Chuẩn hóa các dữ liệu bản vẽ tổng khu đo
• 4.5.6. Tìm, sửa lỗi, tạo Topology
• 4.5.7. Đối soát, chỉnh lý bản vẽ
• 4.5.8. Chia và cắt mảnh bản đồ địa chính
• 4.5.8.1. Tạo bảng chắp
• 4.5.8.2. Cắt mảnh bản đồ địa chính
• 4.5.9. Biên tập bản đồ địa chính
• 4.5.9.1. Tìm, sửa lỗi và tạo topology cho mảnh bản đồ địa chính
• 4.5.9.2. Tạo vùng (Tạo Topology)

Tóm tắt

I. Tổng Quan Về Ứng Dụng Công Nghệ Trong Biên Tập Bản Đồ Địa Chính

Công nghệ đã trở thành một phần không thể thiếu trong việc biên tập bản đồ địa chính. Việc ứng dụng công nghệ GIS và các phần mềm chuyên dụng giúp nâng cao độ chính xác và hiệu quả trong công tác quản lý đất đai. Các phần mềm như Microstation, Famis, và MGE đã được sử dụng rộng rãi từ những năm 90, mang lại nhiều lợi ích cho ngành địa chính.

1.1. Công Nghệ GIS Là Gì Và Vai Trò Của Nó

Công nghệ GIS (Hệ thống thông tin địa lý) cho phép thu thập, lưu trữ, phân tích và hiển thị dữ liệu địa lý. Nó đóng vai trò quan trọng trong việc biên tập bản đồ địa chính, giúp người dùng dễ dàng quản lý thông tin đất đai và các yếu tố liên quan.

1.2. Các Phần Mềm Chính Được Sử Dụng Trong Biên Tập Bản Đồ

Các phần mềm như Microstation, Famis, và MGE cung cấp các công cụ mạnh mẽ cho việc biên tập bản đồ địa chính. Chúng hỗ trợ trong việc xử lý dữ liệu, tạo bản đồ và quản lý thông tin địa chính một cách hiệu quả.

II. Thách Thức Trong Việc Ứng Dụng Công Nghệ Vào Biên Tập Bản Đồ Địa Chính

Mặc dù công nghệ mang lại nhiều lợi ích, nhưng cũng tồn tại không ít thách thức trong việc ứng dụng. Các vấn đề như độ chính xác của dữ liệu, khả năng tương thích giữa các phần mềm, và chi phí đầu tư là những yếu tố cần được xem xét.

2.1. Độ Chính Xác Của Dữ Liệu Địa Chính

Độ chính xác của dữ liệu là yếu tố quyết định trong việc biên tập bản đồ địa chính. Việc thu thập và xử lý dữ liệu không chính xác có thể dẫn đến sai sót trong bản đồ, ảnh hưởng đến công tác quản lý đất đai.

2.2. Chi Phí Đầu Tư Vào Công Nghệ

Chi phí đầu tư cho phần mềm và thiết bị công nghệ có thể là một rào cản lớn đối với nhiều tổ chức. Việc lựa chọn phần mềm phù hợp và tối ưu hóa chi phí là điều cần thiết để đảm bảo hiệu quả trong công tác biên tập bản đồ.

III. Phương Pháp Ứng Dụng Công Nghệ Trong Biên Tập Bản Đồ Địa Chính

Để ứng dụng công nghệ hiệu quả trong biên tập bản đồ địa chính, cần có các phương pháp cụ thể. Việc sử dụng phần mềm chuyên dụng và quy trình làm việc rõ ràng sẽ giúp nâng cao chất lượng bản đồ.

3.1. Quy Trình Biên Tập Bản Đồ Địa Chính

Quy trình biên tập bản đồ địa chính bao gồm các bước như thu thập dữ liệu, xử lý số liệu, và tạo bản đồ. Mỗi bước cần được thực hiện một cách cẩn thận để đảm bảo độ chính xác và tính hợp lệ của bản đồ.

3.2. Sử Dụng Phần Mềm Microstation Trong Biên Tập

Microstation là một trong những phần mềm phổ biến nhất trong biên tập bản đồ địa chính. Nó cung cấp nhiều công cụ hữu ích cho việc xử lý dữ liệu và tạo bản đồ, giúp người dùng dễ dàng thực hiện các tác vụ phức tạp.

IV. Ứng Dụng Thực Tiễn Của Công Nghệ Trong Biên Tập Bản Đồ Địa Chính

Công nghệ không chỉ giúp nâng cao hiệu quả trong biên tập bản đồ mà còn mang lại nhiều ứng dụng thực tiễn trong quản lý đất đai. Các kết quả nghiên cứu cho thấy việc ứng dụng công nghệ GIS đã cải thiện đáng kể chất lượng bản đồ địa chính.

4.1. Kết Quả Nghiên Cứu Về Ứng Dụng Công Nghệ

Nhiều nghiên cứu đã chỉ ra rằng việc ứng dụng công nghệ GIS trong biên tập bản đồ địa chính đã giúp cải thiện độ chính xác và giảm thiểu thời gian thực hiện. Các ứng dụng này đã được áp dụng thành công trong nhiều dự án địa chính.

4.2. Các Dự Án Thành Công Trong Ứng Dụng Công Nghệ

Một số dự án lớn đã thành công trong việc ứng dụng công nghệ GIS để biên tập bản đồ địa chính. Những dự án này không chỉ nâng cao chất lượng bản đồ mà còn giúp cải thiện công tác quản lý đất đai tại địa phương.

V. Kết Luận Về Tương Lai Của Công Nghệ Trong Biên Tập Bản Đồ Địa Chính

Tương lai của công nghệ trong biên tập bản đồ địa chính hứa hẹn sẽ tiếp tục phát triển mạnh mẽ. Sự tiến bộ của công nghệ thông tin và các phần mềm mới sẽ mở ra nhiều cơ hội cho ngành địa chính.

5.1. Xu Hướng Phát Triển Công Nghệ GIS

Công nghệ GIS đang ngày càng phát triển với nhiều tính năng mới. Việc tích hợp công nghệ 3D và phân tích dữ liệu lớn sẽ giúp nâng cao khả năng quản lý và biên tập bản đồ địa chính.

5.2. Tác Động Của Công Nghệ Đến Ngành Địa Chính

Công nghệ sẽ tiếp tục tác động mạnh mẽ đến ngành địa chính, giúp cải thiện quy trình làm việc và nâng cao chất lượng sản phẩm. Sự chuyển mình này sẽ tạo ra nhiều cơ hội mới cho các chuyên gia trong lĩnh vực này.

Nội dung chính

TỔNG QUAN HỌC THUẬT VÀ HƯỚNG DẪN NỘI DUNG GIÁO TRÌNH: BIÊN TẬP BẢN ĐỒ SỐ VÀ CÔNG NGHỆ TRẮC ĐỊA - ĐỊA CHÍNH

---

Tổng quan về giáo trình (250-300 từ)

Giáo trình thuộc khối kiến thức chuyên ngành của chương trình đào tạo trình độ Đại học và Sau đại học trong các lĩnh vực Kỹ thuật Trắc địa - Bản đồ, Quản lý đất đai và Địa chính. Về vị trí cấu trúc, học phần đóng vai trò cầu nối thực hành chuyên sâu, kế thừa trực tiếp khối kiến thức cơ sở từ các môn học tiên quyết bao gồm Tin học ứng dụng, Vẽ địa hình, Trắc địa phổ thông và Bản đồ học.

Mục tiêu học tập của giáo trình nhằm trang bị cho người học hệ thống nguyên lý lý thuyết và kỹ năng thực hành hoàn chỉnh về công nghệ số hóa, quy trình biên tập bản đồ địa chính và bản đồ địa hình số. Người học được đào tạo để làm chủ các công cụ phần mềm chuyên ngành do Bộ Tài nguyên và Môi trường thống nhất áp dụng, nắm vững phương pháp xử lý số liệu đo đạc ngoại nghiệp, thiết lập cơ sở toán học, chuẩn hóa cấu trúc dữ liệu không gian, xây dựng quan hệ topo (topology) và xuất bản bản đồ theo đúng quy chuẩn kỹ thuật nhà nước.

Cấu trúc giáo trình được thiết kế theo hướng tiếp cận công nghệ kết hợp với tính toán toán học trắc địa thực nghiệm. Nội dung phát triển tuần tự từ khâu trút và xử lý dữ liệu đo thô, xây dựng môi trường đồ họa chuẩn, phân lớp đối tượng, kiểm tra sửa lỗi hình học đến biên tập thuộc tính và hoàn thiện sản phẩm. Điểm đặc sắc của giáo trình là sự gắn kết chặt chẽ giữa thao tác kỹ thuật trên phần mềm nền tảng (MicroStation, FAMIS, MGE) với các văn bản quy chuẩn, quy phạm kỹ thuật hiện hành của ngành tài nguyên môi trường.

---

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Nội dung trọng tâm của tài liệu tập trung vào quy trình công nghệ biên tập bản đồ số và phương pháp xử lý số liệu trắc địa, tiêu biểu qua các nội dung:

• Tổng quan phần mềm ứng dụng bản đồ số (Chương 4): Phân loại và giới thiệu các hệ thống phần mềm chuyên ngành phục vụ công tác thành lập bản đồ địa chính, địa hình thuộc Bộ Tài nguyên và Môi trường:
  • Hệ phần mềm Mapping Office - MicroStation: Môi trường đồ họa chuyên dụng quản lý đối tượng số hóa; các mô-đun mở rộng gồm IrasB (hiển thị, biên tập và nắn ảnh raster đen trắng về tọa độ thực), Geovec (số hóa bán tự động), MSFC (MicroStation Feature Collection - quản lý phân lớp, thuộc tính đồ họa, lọc điểm và làm trơn đường), MRFCLEAN (tự động nhận diện lỗi điểm treo, tạo điểm giao cắt, xóa đối tượng trùng) và MRFFLAG (đánh dấu và điều hướng vị trí lỗi).
  • Phần mềm FAMIS (Field Analysis and Cadastral Mapping Software): Hệ thống tích hợp đo vẽ và thành lập bản đồ địa chính số từ số liệu ngoại nghiệp, kết nối với Hệ quản trị cơ sở dữ liệu hồ sơ địa chính (CADDB - Cadastral Document Database Management System) để quản lý thửa đất, cấp giấy chứng nhận và thống kê đất đai.
  • Hệ thống phần mềm MGE (Modular Geographic Information System Environment): Các mô-đun chuyên dụng gồm MGE Basic Nucleus (MGNUC) thiết lập cơ sở toán học; MGE Projection Manager (MSPM) chuyển đổi độ phân giải và tọa độ điểm gốc; MGE Coordinate System Operations chuyển đổi hệ tọa độ (HN-72 sang VN-2000); MGE Terrain Analyst xây dựng mô hình số độ cao DTM/TIN và lưới ô vuông (Grid); MGE Grid Generation thiết lập khung bản đồ và lưới Km.
• Quy trình công nghệ biên tập bản đồ địa chính số: Trình tự 8 bước kỹ thuật bằng MicroStation và FAMIS: (1) Thu thập tài liệu, dữ liệu theo Quy phạm 2008 và Ký hiệu 2009; (2) Thiết lập cơ sở toán học Seed file 2D (seed-vn2000.dgn), cài đặt thư viện ký hiệu (DUONG.RSC, KYHIEUDC.CEL); (3) Xử lý số liệu từ file trút máy toàn đạc (*.gis), máy kinh vĩ (*.asc) và triển điểm chi tiết; (4) Xây dựng bản vẽ tổng, phân lớp thông tin đối tượng, tìm sửa lỗi bằng MRFCLEAN (ngưỡng sai số $\text{Tolerance} = 0.1\text{ mm} \times M / 1000$) và tạo Topology vùng; (5) Đối soát, chỉnh lý bản vẽ ngoài thực địa; (6) Chia và cắt mảnh bản đồ địa chính theo khung; (7) Biên tập bản đồ: Đánh số thửa zích zắc, gán thông tin địa chính (MĐSD, tên chủ, địa chỉ), tạo khung bản đồ (ĐC2002), vẽ nhãn thửa (TMAP-2002) và hoàn thiện ký hiệu, ghi chú; (8) In ấn (Plot) và lưu trữ dữ liệu.
• Quy trình công nghệ biên tập bản đồ địa hình số: Trình tự 8 bước kỹ thuật bằng MicroStation và MGE: Thiết lập Seed file không gian 3D (seed3d-vn2000.dgn); triển điểm XYZ Text định dạng TYXZ; nội suy mạng tam giác bất quy tắc (TIN) và lưới Grid từ điểm độ cao (Spot Heights); vẽ và làm trơn đường bình độ (Rough Contour, Smooth Contour); nối điểm địa vật theo bảng phân lớp MSFC; đối soát thực địa; chia cắt mảnh theo hệ quy chiếu VN-2000; chuẩn hóa các lớp đối tượng (điểm khống chế, thủy hệ, thực vật, giao thông, dân cư, ranh giới hành chính); tạo khung lưới tọa độ vuông góc/địa lý bằng MGE Grid Generation; in và lưu trữ.
• Tính toán bình sai lưới trắc địa (Phần III - Phụ lục):
  • Phụ lục 1: Thuật toán bình sai gần đúng đường chuyền kinh vĩ phù hợp: Tính góc phương vị cạnh gốc $\alpha_{\text{gốc}}$, tính sai số khép góc $f_\beta$, phân phối số hiệu chỉnh $V_\beta$, tính góc phương vị các cạnh, tính số gia tọa độ $\Delta X', \Delta Y'$, tính sai số khép tọa độ $f_X, f_Y$, sai số khép tương đối $f_S/D \le 1/2000$, phân phối số hiệu chỉnh $V_{\Delta X}, V_{\Delta Y}$ và xác định tọa độ chính xác các điểm.
  • Phụ lục 2: Thuật toán bình sai gần đúng đường chuyền kinh vĩ khép kín: Xác định sai số khép góc đa giác $f_\beta = \sum \beta_i - (n-2)180^\circ$, hiệu chỉnh số gia và tính tọa độ các đỉnh khép kín theo bảng tính quy chuẩn.

Kiến thức nền tảng được xây dựng

• Lý thuyết cơ sở toán học trắc địa - bản đồ: Hệ quy chiếu và hệ tọa độ quốc gia VN-2000, phép chiếu bản đồ, múi chiếu, kinh tuyến trục, độ dịch chuyển tọa độ gốc (False Easting), hệ số biến dạng chiều dài (Scale Reduction Factor), đơn vị làm việc (Master Units/Sub Units), độ phân giải (Resolution).
• Cơ sở dữ liệu không gian và cấu trúc topo: Nguyên lý mô hình hóa dữ liệu vector điểm/đường/vùng, cấu trúc topo ranh thửa và vùng địa vật, mô hình số độ cao (TIN - Triangulated Irregular Network, Grid), phương pháp nội suy bề mặt địa hình.
• Hệ thống quy chuẩn pháp lý kỹ thuật: Quy phạm thành lập bản đồ địa chính tỷ lệ 1:200 đến 1:10.000 (Bộ Tài nguyên và Môi trường 2008); Ký hiệu bản đồ địa chính tỷ lệ 1:500 đến 1:5.000 (Bộ Tài nguyên và Môi trường 2009); Tiêu chuẩn ngành đo vẽ bản đồ địa hình 96 TCN 42-90, 96 TCN 43-90; Ký hiệu bản đồ địa hình năm 1994; Quy chuẩn kỹ thuật Quốc gia về xây dựng lưới độ cao QCVN 11:2008/BTNMT.

Kỹ năng phát triển

• Kỹ năng kỹ thuật (Technical skills): Cài đặt môi trường đồ họa 2D/3D, tích hợp thư viện font chữ, đường nét và cell ký hiệu; xử lý số liệu thô từ các dòng máy đo (TOPCON, SOKKIA, Nikon, THEO, 3T5K) qua các phần mềm tính toán chuyên dụng như APNET, DPSurvey.
• Kỹ năng phân tích (Analytical skills): Phân tích và kiểm soát sai số đo đạc trong các tuyến đường chuyền; nhận diện, phân loại và sửa đổi lỗi hình học bản đồ (điểm treo, sai số bắt điểm, trùng nét); phân cấp và tổng quát hóa các yếu tố địa lý, địa mạo, thủy hệ, thực vật và dân cư.
• Kỹ năng thực hành nghề nghiệp (Practical competencies): Vận hành hoàn chỉnh dây chuyền sản xuất bản đồ số; tổ chức phân lớp dữ liệu chuẩn (Level 10 ranh thửa, Level 14 tường nhà, Level 23 giao thông, Level 31-33 thủy hệ, Level 53-55 thuộc tính chủ quản lý, Level 63 khung viền); lập hồ sơ địa chính và xuất bản sản phẩm bản đồ giấy đúng tỷ lệ.

---

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình định hình phương pháp tiếp cận sư phạm dựa trên sự kết hợp giữa thuyết giảng nguyên lý kỹ thuật và đào tạo thao tác thực hành trực quan trên phần mềm chuyên dụng. Tiến trình giảng dạy dẫn dắt sinh viên tiếp cận từ bài toán xử lý dữ liệu ngoại nghiệp thực tế, chuyển hóa thành mô hình toán học giải tích trắc địa, sau đó áp dụng công nghệ phần mềm để tự động hóa quá trình biên tập.

Hệ thống bài tập và nghiên cứu tình huống được xây dựng cụ thể qua từng phân đoạn kỹ thuật:

• Bài tập tính toán và bình sai: Thực hiện giải bài toán bình sai số liệu đo góc, đo cạnh thực nghiệm cho tuyến đường chuyền phù hợp (Bảng 1.1) và tuyến đường chuyền khép kín (Bảng 2.1), yêu cầu lập bảng tính số gia tọa độ, kiểm tra điều kiện hạn sai cho phép ($f_S/D \le 1/2000, f_\beta \le f_{\beta\text{cp}}$) và hoàn thiện bảng tọa độ cuối cùng.
• Thực hành quy trình biên tập trên máy trạm: Thực hành từng bước từ khâu tạo Seed file chuẩn VN-2000, trút số liệu tọa độ, nối điểm ranh giới, vận hành công cụ MRFCLEAN/MRFFLAG để làm sạch dữ liệu topo, gán nhãn thuộc tính thửa đất từ lớp Text, đến thao tác cắt mảnh và thiết lập khung viền tự động (TMAP-2002, MGE Grid Generation).

Phương pháp đánh giá kết quả học tập được lượng hóa qua hai hình thức: Kiểm tra lý thuyết tính toán xử lý sai số trắc địa và đánh giá chất lượng sản phẩm bản đồ số đầu ra (tính đúng đắn về cơ sở toán học, độ chính xác hình học ranh giới, sự tuân thủ bảng phân lớp kỹ thuật và tính mỹ thuật trong trình bày khung bản đồ). Hướng dẫn tự học tập trung vào việc thực hành độc lập theo quy trình các bước thao tác mẫu, kiểm tra đối soát chéo dữ liệu và rèn luyện kỹ năng khắc phục các thông báo lỗi phần mềm.

---

Điểm nổi bật và cập nhật (250-300 từ)

Giáo trình tích hợp và cập nhật đầy đủ các tiêu chuẩn kỹ thuật số và quy phạm pháp lý do cơ quan quản lý nhà nước ban hành, thay thế các phương pháp thành lập bản đồ thủ công truyền thống:

• Chuyển đổi và chuẩn hóa hệ quy chiếu VN-2000: Cung cấp giải pháp kỹ thuật chuyển đổi hệ thống tọa độ bản vẽ từ HN-72 sang hệ quy chiếu và hệ tọa độ quốc gia VN-2000 thông qua mô-đun MGE Coordinate System Operations, đảm bảo tính thống nhất dữ liệu không gian trên phạm vi toàn quốc.
• Tích hợp đồng bộ hệ thống quy chuẩn kỹ thuật: Nội dung biên tập được xây dựng bám sát Quy phạm thành lập bản đồ địa chính tỷ lệ 1:200 đến 1:10.000 (Bộ Tài nguyên và Môi trường 2008), Ký hiệu bản đồ địa chính 2009, Quy chuẩn kỹ thuật Quốc gia về xây dựng lưới độ cao QCVN 11:2008/BTNMT và Tiêu chuẩn ngành 96 TCN 42-90, 96 TCN 43-90.
• Đồng bộ hóa quy trình công nghệ CAD/GIS: Thiết lập liên kết liên tục giữa nền tảng đồ họa MicroStation với các phần mềm chuyên ngành (FAMIS, CADDB, MGE). Sự phối hợp này cho phép tự động hóa quá trình xây dựng quan hệ topo, phân mảnh bản đồ tự động theo nguyên tắc diện tích lớn nhất, và liên kết trực tiếp dữ liệu không gian với cơ sở dữ liệu thuộc tính phục vụ công tác quản lý nhà nước về đất đai.
• Ứng dụng thực tiễn trong sản xuất: Quy trình được chuẩn hóa để áp dụng trực tiếp trong công tác đo vẽ bản đồ địa chính phục vụ đăng ký, cấp giấy chứng nhận quyền sử dụng đất, thống kê kiểm kê đất đai, cũng như thành lập bản đồ địa hình phục vụ quy hoạch hạ tầng, xây dựng và quốc phòng an ninh.

---

Đối tượng sử dụng giáo trình (200-250 từ)

Giáo trình được biên soạn phục vụ các nhóm đối tượng cụ thể trong hệ thống đào tạo và thực hành sản xuất:

• Sinh viên đại học và học viên cao học: Dành cho người học từ năm thứ hai đến năm cuối thuộc các ngành Kỹ thuật Trắc địa - Bản đồ, Quản lý đất đai, Địa chính, Hệ thống thông tin địa lý (GIS) và Kỹ thuật công trình.
• Điều kiện tiên quyết (Prerequisites): Người học cần có kiến thức nền tảng về toán học giải tích, nguyên lý trắc địa cơ bản, đã hoàn thành các học phần Tin học ứng dụng, Vẽ địa hình, Trắc địa phổ thông và Bản đồ học.
• Giảng viên chuyên ngành: Sử dụng tài liệu làm khung giáo trình chính thức cho môn học Ứng dụng công nghệ trong biên tập bản đồ số, làm tài liệu hướng dẫn thực tập nội nghiệp trong phòng máy tính và xây dựng đề tài đồ án môn học, khóa luận tốt nghiệp.
• Cán bộ kỹ thuật và đơn vị sản xuất: Phục vụ làm tài liệu tham khảo kỹ thuật, quy chuẩn thao tác cho kỹ sư trắc địa, cán bộ địa chính tại các Văn phòng đăng ký đất đai, Trung tâm kỹ thuật tài nguyên môi trường và các doanh nghiệp đo đạc bản đồ.

---

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với đối tượng nào?

Giáo trình phục vụ sinh viên, học viên cao học, giảng viên chuyên ngành Trắc địa - Bản đồ, Quản lý đất đai, Địa chính và các kỹ sư, cán bộ kỹ thuật đang thực hiện công tác biên tập bản đồ địa chính, địa hình số.

2. Cần kiến thức nền tảng nào trước khi tiếp cận giáo trình?

Người học cần nắm vững lý thuyết đo đạc góc - cạnh trong Trắc địa phổ thông, nguyên tắc biểu thị ký hiệu trong Bản đồ học, và kỹ năng sử dụng môi trường đồ họa MicroStation cơ bản đã được trang bị trong môn Tin học ứng dụng và Vẽ địa hình.

3. Điểm khác biệt về mặt kỹ thuật của giáo trình so với các tài liệu đồ họa thông thường là gì?

Giáo trình tập trung vào quy trình chuẩn hóa bản đồ chuyên ngành theo quy định pháp lý của Bộ Tài nguyên và Môi trường. Mọi thao tác đều gắn liền với cơ sở toán học trắc địa (hệ tọa độ VN-2000, phép chiếu, Seed file 2D/3D), quy định phân lớp đối tượng cụ thể và thuật toán xây dựng cấu trúc topo phục vụ quản lý dữ liệu đất đai.

4. Làm thế nào để tự học và thực hành hiệu quả các nội dung trong giáo trình?

Người học cần cài đặt đồng bộ môi trường phần mềm (MicroStation, FAMIS, MGE), tích hợp đầy đủ thư viện ký hiệu (*.CEL, *.RSC), thực hành tuần tự theo quy trình công nghệ 8 bước và tự kiểm tra kết quả tính toán thông qua các bài tập bình sai mẫu tại phần phụ lục.

5. Những tài liệu bổ trợ nào được quy định đi kèm trong quá trình học?

Bao gồm các văn bản tiêu chuẩn ngành 96 TCN 42-90, 96 TCN 43-90; Ký hiệu bản đồ địa hình 1994; Quy chuẩn QCVN 11:2008/BTNMT; Quy phạm thành lập bản đồ địa chính 2008, Ký hiệu bản đồ địa chính 2009 và hệ thống Bảng phân lớp đối tượng (Phụ lục 20).

---

Kết luận (150 từ)

Giáo trình cung cấp hệ thống tri thức hoàn chỉnh và chuẩn hóa về công nghệ thành lập, biên tập bản đồ địa chính và bản đồ địa hình số. Giá trị cốt lõi của tài liệu thể hiện ở tính chuẩn mực về cơ sở toán học trắc địa, phương pháp xử lý dữ liệu ngoại nghiệp và quy trình công nghệ thao tác trên hệ thống phần mềm chuyên ngành đã được Bộ Tài nguyên và Môi trường thống nhất áp dụng.

Lộ trình học tập định hướng người học từ việc nắm vững lý thuyết sai số và thuật toán bình sai đường chuyền kinh vĩ, làm chủ môi trường đồ họa chuyên dụng 2D/3D (MicroStation, FAMIS, MGE), đến năng lực biên tập hoàn chỉnh mảnh bản đồ đúng quy phạm kỹ thuật quốc gia. Các tài liệu quy chuẩn kỹ thuật, ký hiệu bản đồ và thư viện đối tượng đi kèm là nguồn tài nguyên hỗ trợ phục vụ cho học tập và thực hành nghề nghiệp.

Trích đoạn nội dung tài liệu

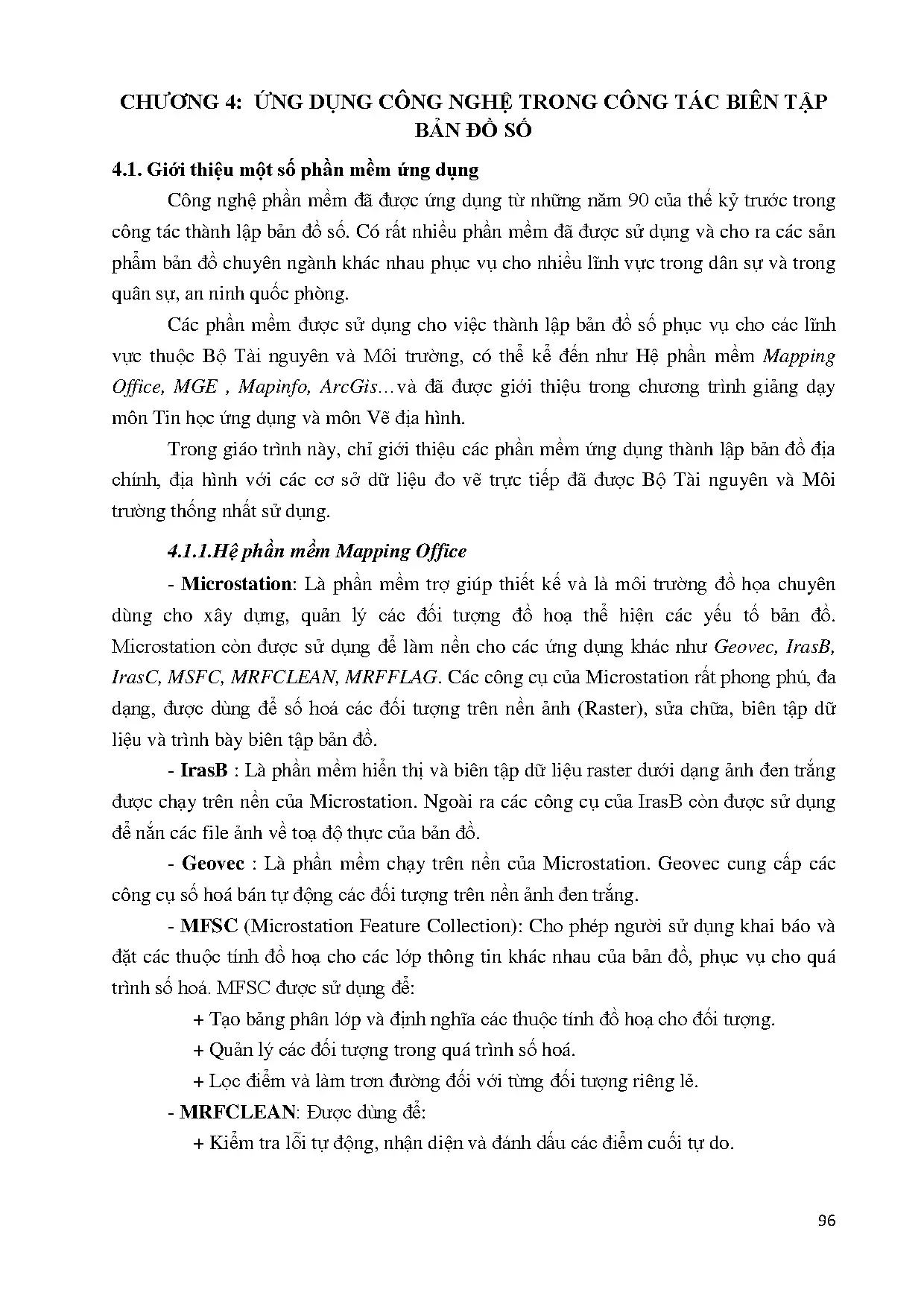

CHƯƠNG 4: ỨNG DỤNG CÔNG NGHỆ TRONG CÔNG TÁC BIÊN TẬP BẢN ĐỒ SỐ 4. Giới thiệu một số phần mềm ứng dụng Công nghệ phần mềm đã được ứng dụng từ những năm 90 của thế kỷ trước trong công tác thành lập bản đồ số. Có rất nhiều phần mềm đã được sử dụng và cho ra các sản phẩm bản đồ chuyên ngành khác nhau phục vụ cho nhiều lĩnh vực trong dân sự và trong quân sự, an ninh quốc phòng. Các phần mềm được sử dụng cho việc thành lập bản đồ số phục vụ cho các lĩnh vực thuộc Bộ Tài nguyên và Môi trường, có thể kể đến như Hệ phần mềm Mapping Office, MGE , Mapinfo, ArcGis…và đã được giới thiệu trong chương trình giảng dạy môn Tin học ứng dụng và môn Vẽ địa hình.

Trong giáo trình này, chỉ giới thiệu các phần mềm ứng dụng thành lập bản đồ địa chính, địa hình với các cơ sở dữ liệu đo vẽ trực tiếp đã được Bộ Tài nguyên và Môi trường thống nhất sử dụng.Hệ phần mềm Mapping Office - Microstation: Là phần mềm trợ giúp thiết kế và là môi trường đồ họa chuyên dùng cho xây dựng, quản lý các đối tượng đồ hoạ thể hiện các yếu tố bản đồ. Microstation còn được sử dụng để làm nền cho các ứng dụng khác như Geovec, IrasB, IrasC, MSFC, MRFCLEAN, MRFFLAG. Các công cụ của Microstation rất phong phú, đa dạng, được dùng để số hoá các đối tượng trên nền ảnh (Raster), sửa chữa, biên tập dữ liệu và trình bày biên tập bản đồ. - IrasB : Là phần mềm hiển thị và biên tập dữ liệu raster dưới dạng ảnh đen trắng được chạy trên nền của Microstation.

Ngoài ra các công cụ của IrasB còn được sử dụng để nắn các file ảnh về toạ độ thực của bản đồ. - Geovec : Là phần mềm chạy trên nền của Microstation. Geovec cung cấp các công cụ số hoá bán tự động các đối tượng trên nền ảnh đen trắng. - MFSC (Microstation Feature Collection): Cho phép người sử dụng khai báo và đặt các thuộc tính đồ hoạ cho các lớp thông tin khác nhau của bản đồ, phục vụ cho quá trình số hoá.

MFSC được sử dụng để: + Tạo bảng phân lớp và định nghĩa các thuộc tính đồ hoạ cho đối tượng. + Quản lý các đối tượng trong quá trình số hoá. + Lọc điểm và làm trơn đường đối với từng đối tượng riêng lẻ. - MRFCLEAN: Được dùng để: + Kiểm tra lỗi tự động, nhận diện và đánh dấu các điểm cuối tự do.

96 + Tự động tạo các điểm giao giữa các đường cắt nhau, xoá những đường, những điểm trùng nhau. + Tự động sửa những lỗi nằm trong giới hạn đã được đặt. - MRFFLAG : được thiết kế tương hợp với MRFCLEAN, dùng để tự động hiển thị lên màn hình lần lượt những vị trí có lỗi mà MRFCLEAN đẫ đánh dấu trước đó để người dùng sẽ sử dụng các công cụ trong Microstation để sửa. Phần mềm Famis.

FAMIS là phần mềm “Tích hợp đo vẽ và thành lập bản đồ địa chính” là phần mềm nằm trong hệ thống phần mềm chuẩn thống nhất trong ngành địa chính phục vụ thành lập bản đồ và hồ sơ địa chính. Phần mềm Famis có khả năng xử lý số liệu đo ngoại nghiệp, xây dựng, xử lý, và quản lý bản đồ địa chính số. Phần mềm đảm nhiệm công đoạn từ sau khi đo vẽ ngoại nghiệp đến hoàn chỉnh một hệ thống bản đồ địa chính số. Cơ sở dữ liệu bản đồ địa chính kết hợp với cơ sở dữ liệu hồ sơ địa chính để thành lập một cơ sở dữ liệu về bản đồ và hồ sơ địa chính thống nhất.

Hệ quản trị cơ sở dữ liệu hồ sơ địa chính (Cadastral Document Database Management System-CADDB) là phần mềm thành lập và quản lý các thông tin cần thiết, để thành lập bộ hồ sơ địa chính. Hỗ trợ công tác tra cứu, thanh tra quản lý sử dụng đất, cấp giấy chứng nhận sử dụng đất, thống kê tình hình sử dụng đất 4. Hệ thống phần mềm MGE (Modular Geographic Information System Environment) Hệ thống phần mềm MGE được tập đoàn Intergraph đưa ra với các modul phục vụ cho việc quản lý các dự án, rà soát truy vấn dữ liệu, xây dựng cơ sở toán học, chuyển đổi tọa độ, hệ tọa độ, xây dựng mô hình số độ cao,… Cụ thể một số môdul ứng dụng như sau:  Môdul MGE Basic Nucleus 97 MGE Basic Nucleus (MGNUC) là môdul dùng để xây dựng cơ sở toán học cho môi trường làm việc của bản đồ như hệ quy chiếu, múi chiếu và tỷ số biến dạng của phép chiếu…  Modul MGE Projection Manager MGE Projection Manager (MSPM) là modul dùng để chuyển đổi độ phân giải (Resolution) và tọa độ điểm gốc (Storage Center Point) của các file bản vẽ trong không gian làm việc khác nhau về một hệ thống tọa độ thống nhất. Ngoài ra, modul còn cung cấp chức năng phân tích, đo lường và hiển thị chính xác các thuộc tính bản đồ và cơ sở toán học trắc địa của hệ thống được lựa chọn.

 Modul MGE Coordinate System Operations MGE Coordinate System Operations là modul dùng chuyển đổi hệ thống tọa độ của bản vẽ, cụ thể là chuyển các bản vẽ nằm trong hệ thống tọa độ HN72 sang hệ tọa độ VN-2000,…và ngược lại.  Modul MGE Terrain Analyst MGE Terrain Analyst là modul xây dựng mô hình số độ cao cũng như phân tích cấp địa hình, mô hình hóa và phân tích chức năng để lập bản đồ không gian. Ngoài ra MGE Terrain Analyst còn cung cấp một loạt các công cụ để tạo, hiển thị ,chỉnh sửa và phân tích các tam giác không gian (TIN) hoặc lưới ô vuông không gian (Grid). Quy trình công nghệ biên tập bản đồ địa chính, địa hình 4.

Quy trình công nghệ biên tập bản đồ địa chính số bằng phần mềm Microstation và phần mềm Famis. Sơ đồ quy trình công nghệ. Thu thập tài liệu, dữ liệu Thiết lập cơ sở toán học và thư viện đối tượng Xử lý số liệu và triển điểm chi tiết Xây dựng dữ liệu bản vẽ tổng khu đo Đối soát, chỉnh lý bản vẽ Chia và cắt mảnh bản đồ địa chính Biên tập bản đồ địa chính In và lưu trữ bản đồ 98 Hình 4.1: Sơ đồ quy trình công nghệ thành lập bản đồ số bằng phần mềm Famis 99 B. Cụ thể các bước trong quy trình công nghệ.

Thu thập tài liệu, dữ liệu: - Quy phạm thành lập Bản đồ địa chính tỷ lệ 1:200, 1:500, 1:1000, 1:2000, 1:5000 và 1:10000, Bộ Tài nguyên và Môi trường năm 2008. - Ký hiệu bản đồ địa chính tỷ lệ 1: 500, 1: 1000, 1: 2000, 1: 5000. Bộ Tài nguyên và Môi trường 2009. - Các quyết định, chỉ thị và các thông tư quy định của Bộ Tài nguyên và Môi trường.

- Các tài liệu bản đồ địa giới hành chính mới nhất của khu vực đo. - Số liệu tọa độ, độ cao và sơ đồ lưới khu vực đo. Thiết lập cơ sở toán học và thư viện đối tượng. Tạo Seed file (file dgn chuẩn) Seed file thực chất là một Design file trắng (không chứa dữ liệu) nhưng nó chứa đầy đủ các thông số quy định chế độ làm việc với MicroStation.

Đặc biệt với các file bản đồ số, để đảm bảo tính thống nhất về cơ sở toán học giữa các file dữ liệu, phải tạo một Seed file chứa các tham số về hệ tọa độ, phép chiếu, đơn vị đo. phù hợp với cơ sở toán học của các mảnh bản đồ giấy. Sau đó các file bản đồ có cùng cơ sở toán học sẽ được tạo dựa trên nền seed file này. Vì vậy, những mảnh bản đồ có cơ sở toán học khác nhau sẽ có những seed file khác nhau tương ứng.

Trong hệ thống MGE (Modular Geographic Information System Environment) của hãng Intergraph, modul MGE Basic Nucleus cho phép tạo, thay đổi các thông số cho các seed file này. Các bước tạo seed file được thực hiện lần lượt như sau: + Khởi động phần mềm MGE → mở hoặc tạo mới một Project nào đó của MGE → vào menu Tools→ chọn MGE Basic Nucleus. + Xuất hiện bảng MGE Basic Nucleus Tools: 100 + Chọn Design File Setup→ bấm Apply→ Xuất hiện hộp thoại Design File Setup. - Chọn lệnh Create File (nếu tạo file mới).

- Gõ tên File Seed cần tạo tại dòng Seed File. - Chọn kiểu tọa độ (Coordinate Type) là 2D Projected. - Chọn hệ tọa độ cần xây dựng (Coordinate System Setup) là Primary (hệ gốc chuẩn) → sau đó bấm OK. + Xuất hiện hộp thoại Define Coordinate System: 101 - Lựa chọn System (phép chiếu) và bấm phím Parameters bên phải dòng trên để đặt các thông số phù hợp cho hệ tọa độ của mảnh bản đồ như: Kinh tuyến trục (Longitude of Origin), độ dịch chuyển kinh tuyến trục về phía Tây (False Easting), và hệ số biến dạng phép chiếu (Scale Reduction Factor at Equator) - Chọn Geodetic Datum.

- Sau đó bấm OK. Seed file vừa được tạo ra, hoặc được sửa đổi ở trên thường được lưu trong đường dẫn như sau: “c:\seed\seed-vn2000. Tạo file mới Có hai cách để tạo mới một file bản vẽ. Cách 1: Khởi động phần mềm Microstation → trên hộp thoại Manager tạo và mở đường dẫn thư mục - Trên hộp thoại Manager → chọn menu File → chọn New hộp thoại Creat DesignFile xuất hiện.

- Vào tên File cần tạo → chọn Seed File2D đã được tạo ở phần mềm MGE trước đó → sau đó kích Ok. Cách 2: - Khởi động Project phần mềm MGE → trên menu Map → chọn New → xuất hiện hộp thoại New Map. 102 - Chọn Seed File đã được tạo ở phần trên→ chọn Map File để đặt tên file cần tạo→ sau đó kích OK c. Đặt đơn vị bản vẽ.

Để xác định đơn vị làm việc (Working units) cho file bản vẽ ta thực hiện theo các bước sau: - Trên menu chính chọn Settings → chọn Design file settings→ chọn Working units. Trên màn hình sẽ xuất hiện cửa sổ Working units. - Trong phần Units name của cửa sổ Working units → chọn đơn vị đo chính Master Units (m) và đơn vị đo phụ Sub Units (mm). - Trong phần Resolution của cửa sổ Working units → chọn giá trị quy đổi milimet ( giá trị 1000) sang mét ( giá trị 1).

- Chọn OK để chấp nhận các đơn vị đo và đóng cửa sổ Working units. Thiết lập các thư viện đối tượng. Để thành lập bản đồ địa chính trên phần mềm MicroStation và Famis, cần thiết phải chuẩn bị các thư viện đối tượng dạng đường, dạng chữ và dạng ký hiệu để phục vụ quá trình xây dựng và biên tập bản đồ. Trong phần mềm Famis các đối tượng đó đã được thiết kế khá đầy đủ, có các cách để có thể lấy và sử dụng các thư viện của Famis: Cách 1: Cài đặt bộ Setup.
