THÔNG TIN THƯ MỤC VÀ MÔ TẢ HỌC THUẬT GIÁO TRÌNH: SỬ DỤNG THIẾT BỊ THƯỜNG DÙNG TRONG NHÀ MÁY ĐÓNG TÀU (MÃ MÔ ĐUN: MH 12)

Tổng quan về giáo trình (250-300 từ)

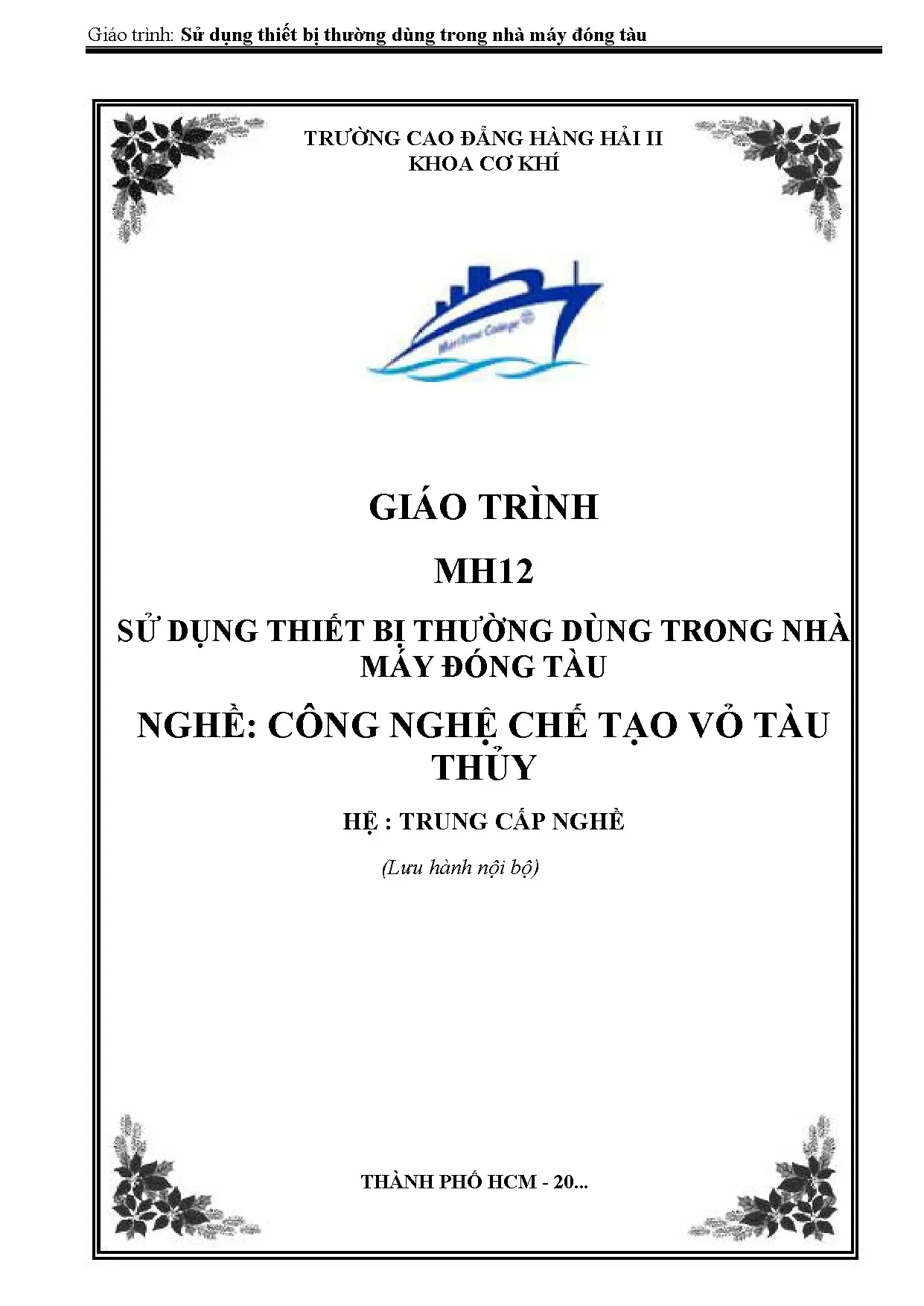

Giáo trình Sử dụng thiết bị thường dùng trong nhà máy đóng tàu (mã số mô đun: MH 12) do Khoa Cơ khí – Trường Cao đẳng Hàng hải II biên soạn, phục vụ đào tạo hệ Trung cấp nghề cho chuyên ngành Công nghệ chế tạo vỏ tàu thủy. Trong cấu trúc chương trình đào tạo nghề, MH 12 được xếp vào nhóm mô đun cơ sở chuyên nghiệp, bố trí giảng dạy ở năm thứ nhất sau khi người học đã tích lũy các kiến thức lý thuyết kỹ thuật nền tảng.

Mục tiêu học tập của giáo trình được xác định cụ thể trên ba phương diện chuẩn đầu ra:

  • Kiến thức: Trình bày chính xác sơ đồ cấu tạo, nguyên lý vận hành động học, hệ thống truyền động và quy trình kỹ thuật vận hành các loại máy móc, trang thiết bị gia công kim loại và phụ trợ trong nhà máy đóng tàu.
  • Kỹ năng: Thao tác vận hành an toàn, đúng quy trình đối với từng chủng loại máy cắt phôi, máy tạo hình cơ khí, thiết bị hàn liên kết, phương tiện nâng chuyển và dụng cụ đo kiểm chuyên dụng.
  • Năng lực tự chủ và trách nhiệm: Thực hiện nghiêm ngặt quy định an toàn lao động, vệ sinh công nghiệp, bảo quản và bảo dưỡng định kỳ trang thiết bị kỹ thuật theo tiêu chuẩn nhà xưởng.

Cấu trúc mô đun có tổng thời lượng 60 giờ, bao gồm 15 giờ lý thuyết (25%), 37 giờ thực hành (61,7%), 8 giờ thí nghiệm/thảo luận/bài tập (13,3%) và 2 giờ kiểm tra đánh giá. Giáo trình tiếp cận trực tiếp theo chu trình công nghệ sản xuất vỏ tàu: chuẩn bị phôi, gia công biến dạng kết cấu, hàn tổ hợp, nâng hạ khối phân đoạn, xử lý bề mặt và đo kiểm nghiệm thu hình học.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Nội dung giáo trình được phân bổ qua 12 bài học chuyên đề, phản ánh toàn bộ quy trình thiết bị tại xưởng chế tạo vỏ tàu:

  1. Bài 1: Máy cắt tôn (3 giờ - 1 giờ LT, 2 giờ TH): Khảo sát sơ đồ cấu tạo, cơ cấu truyền động và nguyên lý hoạt động của máy cắt kiểu giường (máy cắt song song).
  2. Bài 2: Máy cắt ống, máy uốn ống, máy vát mép tấm (7 giờ - 2 giờ LT, 4 giờ TH, 1 giờ KT): Nguyên lý làm việc của lưỡi dao cắt ống, cữ uốn ống định hình và cơ cấu dao phay/vát mép cạnh hàn tấm thép vỏ tàu.
  3. Bài 3: Máy cắt bán tự động (5 giờ - 1 giờ LT, 4 giờ TH): Cấu tạo xe rùa mang mỏ cắt nhiệt, hệ thống dẫn hướng đường ray và cơ chế điều tiết khí oxy-gas.
  4. Bài 4: Máy cắt tự động CNC oxy-gas/plasma (5 giờ - 2 giờ LT, 2 giờ TH, 1 giờ KT): Hệ thống điều khiển số máy tính (CNC), cổng giàn chuyển động đa trục, nguồn plasma và mỏ cắt khí tự động.
  5. Bài 5: Máy uốn tôn ba trục, máy cán nhiều trục (4 giờ - 2 giờ LT, 2 giờ TH): Nguyên lý biến dạng uốn dẻo tôn qua 3 trục đối xứng hoặc bất đối xứng, cơ chế cán phẳng nắn thẳng tôn qua dàn nhiều trục.
  6. Bài 6: Máy ép thuỷ lực (3,5 giờ - 1,5 giờ LT, 2 giờ TH/thí nghiệm): Sơ đồ hệ thống thủy lực, xilanh lực, van phân phối áp suất và các bộ khuôn ép định hình chi tiết cong phức tạp.
  7. Bài 7: Máy uốn tôn dạng đĩa / máy lốc đĩa (5 giờ - 1 giờ LT, 4 giờ TH): Cấu tạo cụm con lăn dẫn hướng và đĩa ép uốn cục bộ biên dạng tôn.
  8. Bài 8: Máy uốn thép hình (6 giờ - 1 giờ LT, 4 giờ TH, 1 giờ KT): Cơ cấu kẹp và bộ lô uốn chuyên dụng cho thép góc (V), thép chữ T, thép dẹt và nẹp vỏ tàu.
  9. Bài 9: Thiết bị hàn (5 giờ - 1,25 giờ LT, 3,75 giờ TH): Khảo sát các nguồn hàn hồ quang: máy hàn một chiều (DC), máy hàn xoay chiều (AC), máy hàn bán tự động có khí bảo vệ CO2, máy hàn tự động dưới lớp thuốc, cùng thiết bị hàn TIG và MIG/MAG.
  10. Bài 10: Thiết bị nâng (5 giờ - 1 giờ LT, 4 giờ TH): Phân loại cần trục cổng, cầu trục xưởng, tời nâng, dây cáp; quy trình chuẩn bị điều kiện nâng hạ phân đoạn (block) và tổng đoạn (grand block) tàu thủy.
  11. Bài 11: Thiết bị làm sạch và sơn (5 giờ - 1 giờ LT, 4 giờ TH): Thiết bị bắn hạt mài làm sạch rỉ sét bề mặt tấm vỏ và máy phun sơn áp lực cao không có không khí (airless spray).
  12. Bài 12: Thiết bị đo, kiểm tra (5 giờ - 1 giờ LT, 4 giờ TH): Phương pháp sử dụng thước dây thép, ni vô bọt nước, máy thủy bình, máy ngắm quang học và thước đo khoảng cách bằng laser trong định vị phân đoạn.

Progression logic của giáo trình tuân thủ nghiêm ngặt tiến trình công nghệ sản xuất vỏ tàu: chuẩn bị phôi cắt gọt $\rightarrow$ tạo hình biến dạng tấm và thép hình $\rightarrow$ hàn ghép kết cấu $\rightarrow$ nâng chuyển lắp ráp $\rightarrow$ hoàn thiện bề mặt $\rightarrow$ đo kiểm hình học.

Kiến thức nền tảng được xây dựng

  • Cơ sở lý thuyết gia công cắt gọt và nhiệt hóa: Định luật cắt biến dạng kim loại bằng cơ học (lực cắt trượt của lưỡi dao) và nguyên lý oxy hóa cháy/phân rã hồ quang plasma kim loại ở nhiệt độ cao.
  • Nguyên lý biến dạng dẻo kim loại: Cơ chế biến dạng đàn hồi chuyển tiếp dẻo khi tôn tấm và thép định hình chịu tác dụng của mô men uốn từ máy lốc 3 trục, máy ép thủy lực và máy uốn cơ khí.
  • Nguyên lý hồ quang và điện môi hàn: Cơ chế phóng điện hồ quang, nguồn đặc tính ngoài của máy hàn, và sự bảo vệ vũng hàn bằng khí trơ (Argon), khí hoạt tính ($CO_2$) hoặc thuốc hàn dạng hạt.
  • Hệ thống dẫn động cơ khí và thủy lực: Sơ đồ mạch thủy lực công suất lớn, cơ cấu trục vít - bánh vít, hệ bánh răng truyền động lực và hệ thống điều khiển servo trên máy CNC.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật thao tác: Cài đặt thông số dòng điện/điện áp hàn, áp lực khí cắt oxy-gas, bán kính uốn trên máy lốc và áp suất công tác máy ép thủy lực.
  • Kỹ năng phân tích quy trình: Phân tích bản vẽ khai triển phôi, nhận diện sai số hình học khi uốn tôn và tính toán bù góc đàn hồi sau uốn.
  • Năng lực thực hành nghề nghiệp: Vận hành thành thạo thiết bị đo kiểm trắc địa quang học (thủy bình, máy ngắm) để xác định độ phẳng, độ nghiêng đáy tàu và dung sai lắp ráp cụm phân đoạn.

Phương pháp giảng dạy và học tập (300-350 từ)

Mô đun MH 12 triển khai phương pháp tiếp cận sư phạm tích hợp lý thuyết gắn liền thực hành xưởng, trong đó thời lượng thực hành và bài tập kỹ năng chiếm 75% tổng thời lượng toàn khóa (45/60 giờ).

                               CƠ CẤU THỜI LƯỢNG MÔ ĐUN MH 12
  • Phương pháp sư phạm: Giảng viên thuyết giảng kết hợp mô hình trực quan, sơ đồ động học máy và bản vẽ cơ khí cắt bổ cấu tạo máy. Sau phần lý thuyết, giảng viên thực hiện thao tác mẫu từng bước (demonstration), phân tích các điểm nguy hiểm về an toàn rồi chuyển giao người học trực tiếp vận hành máy dưới sự giám sát.
  • Bài tập và tình huống thực hành (Case Studies):
    • Khắc phục hiện tượng xỉ cắt bám dính đáy mép tôn khi vận hành máy cắt tự động CNC oxy-gas do sai lệch tốc độ chạy bàn hoặc sai áp suất khí.
    • Xử lý biến dạng hình học khi lốc mép đầu tấm tôn dày trên máy uốn ba trục không đối xứng.
    • Phân tích sự cố mất áp trong hệ thống van điều khiển máy ép thủy lực khi ép chi tiết mã liên kết.
  • Hình thức đánh giá:
    • Đánh giá quá trình: Chấm điểm bài thực hành vận hành tại chỗ, đo lường độ chính xác chi tiết gia công (dung sai kích thước, độ vát mép, độ tròn sau lốc).
    • Kiểm tra định kỳ (2 giờ): Gồm các bài kiểm tra thực hiện tại Bài 2, Bài 4 và Bài 8 về quy trình vận hành máy cắt vát mép, máy CNC và máy uốn thép hình.
  • Hướng dẫn tự học: Đọc kỹ sơ đồ cấu tạo và phiếu hướng dẫn nguyên công trước khi vào xưởng; lập bảng đối chiếu thông số chế độ cắt/hàn đối với từng dải chiều dày tấm vỏ tàu ($6\text{ mm} - 25\text{ mm}$).

Điểm nổi bật và cập nhật (250-300 từ)

Giáo trình MH 12 tích hợp các nhóm trang thiết bị phản ánh cấu trúc dây chuyền đóng mới tàu thủy đương đại:

  • Tích hợp công nghệ gia công điều khiển số (CNC): Bên cạnh các thiết bị cơ khí truyền thống như máy cắt tôn song song, máy uốn cơ khí, giáo trình đưa vào chương trình bài giảng máy cắt CNC đa chức năng (oxy-gas và plasma), đáp ứng yêu cầu gia công tôn vỏ tàu biên dạng phức tạp với độ chính xác cao.
  • Đa dạng hóa phương pháp công nghệ hàn liên kết: Cập nhật đầy đủ các công nghệ hàn năng suất cao trong đóng tàu hiện đại bao gồm hàn bán tự động dây đặc và dây thuốc có khí $CO_2$ bảo vệ, máy hàn tự động dưới lớp thuốc (SAW) cho các đường hàn giáp mối tấm lớn, cùng phương pháp hàn TIG/MIG/MAG cho kết cấu hợp kim nhôm và thép không gỉ.
  • Tiêu chuẩn hóa công tác đo kiểm lắp ráp: Đưa các thiết bị trắc địa công nghiệp như máy thủy bình, máy ngắm quang học và máy đo khoảng cách laser vào nội dung đào tạo thực hành đo kiểm phân đoạn/tổng đoạn, thay thế cho các phương pháp căng dây, rọi dọi truyền thống.
  • Gắn kết thực tế sản xuất: Danh mục thiết bị trong 12 bài học tương thích với mặt bằng trang thiết bị tại các nhà máy đóng tàu quy mô vừa và lớn tại Việt Nam hiện nay.

Đối tượng sử dụng giáo trình (200-250 từ)

  • Người học mục tiêu: Học sinh, sinh viên hệ Trung cấp nghề và Cao đẳng nghề chuyên ngành Công nghệ chế tạo vỏ tàu thủy, Công nghệ cơ khí đóng tàu thuộc các trường đào tạo kỹ thuật hàng hải, giao thông và cơ khí chế tạo.
  • Điều kiện tiên quyết: Người học cần hoàn thành các môn học cơ sở kỹ thuật trong năm thứ nhất gồm:
    1. Hình họa – Vẽ kỹ thuật cơ khí và Đọc bản vẽ đóng tàu.
    2. Vật liệu học và Nhiệt luyện kim loại.
    3. Dung sai lắp ghép và Đo lường kỹ thuật.
    4. An toàn lao động chung trong công nghiệp cơ khí.
  • Giảng viên và cán bộ đào tạo: Giáo trình là tài liệu giảng dạy chuẩn để biên soạn giáo án tích hợp, thiết kế các bài tập thực hành xưởng và xây dựng tiêu chí đánh giá kỹ năng nghề bậc 2/5 và 3/5.
  • Tài liệu tham khảo chuyên ngành: Cán bộ kỹ thuật xưởng vỏ, thợ cơ khí đóng tàu tại các xưởng đóng mới và sửa chữa tàu thủy sử dụng để tra cứu quy chuẩn vận hành và bảo dưỡng máy móc định kỳ.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với đối tượng nào?

Giáo trình được thiết kế chuẩn hóa cho người học hệ Trung cấp nghề ngành Công nghệ chế tạo vỏ tàu thủy, kỹ thuật viên xưởng gia công vỏ tàu và công nhân kỹ thuật cần đào tạo lại kỹ năng vận hành máy công cụ chuyên ngành.

2. Cần trang bị kiến thức nền tảng nào trước khi học mô đun này?

Người học bắt buộc phải nắm vững kiến thức đọc bản vẽ kết cấu tàu, tính chất cơ lý của thép đóng tàu, các quy tắc đo lường cơ khí cơ bản và quy định an toàn điện - an toàn phòng chống cháy nổ trong nhà xưởng.

3. Điểm khác biệt giữa giáo trình này và giáo trình máy công cụ cơ khí thông thường là gì?

Mô đun MH 12 không đi vào tiện, phay, bào truyền thống mà tập trung hoàn toàn vào thiết bị đặc thù ngành đóng tàu: máy lốc đĩa, máy uốn thép hình đóng tàu, máy ép định hình vỏ cong, thiết bị nâng hạ phân đoạn/tổng đoạn và máy đo kiểm thủy bình chuyên dùng trong lắp ráp tàu.

4. Phương pháp tự học giáo trình như thế nào để đạt hiệu quả cao?

Người học cần đối chiếu sơ đồ nguyên lý trong giáo trình với bảng điều khiển thực tế của thiết bị tại xưởng, ghi chép chu trình thao tác từng bước và thực hiện đúng bảng kiểm an toàn vận hành trước khi khởi động máy.

5. Có tài liệu bổ trợ nào cần sử dụng kèm theo?

Cần sử dụng kèm sổ tay hướng dẫn vận hành thiết bị của nhà sản xuất máy (Operation Manual), tiêu chuẩn kỹ thuật an toàn máy nâng TCVN 4244:2005 và quy phạm phân cấp, đóng tàu biển vỏ thép.

Kết luận (150 từ)

Giáo trình Sử dụng thiết bị thường dùng trong nhà máy đóng tàu (MH 12) của Trường Cao đẳng Hàng hải II xác lập hệ thống dữ liệu kỹ thuật và quy trình chuẩn mực về 12 nhóm máy móc, trang thiết bị gia công - chế tạo vỏ tàu thủy. Với phân bổ 37 giờ thực hành trên tổng số 60 giờ đào tạo, giáo trình định hình năng lực vận hành máy, kiểm soát an toàn và kiểm tra chất lượng kết cấu cho học viên nghề Công nghệ chế tạo vỏ tàu thủy. Lộ trình học tập yêu cầu triển khai tuần tự từ chuẩn bị phôi cắt gọt kim loại, gia công biến dạng cơ khí, liên kết hàn đến tổ hợp nâng hạ và đo kiểm nghiệm thu kích thước thân tàu.
