Tổng quan về giáo trình

  • Môn học và vị trí trong chương trình đào tạo: Tài liệu "Hướng Dẫn Chi Tiết Về Phương Pháp Phần Tử Hữu Hạn SAP2000" là tài liệu học tập thuộc khối kiến thức Cơ học kết cấu, Phương pháp tính và Tin học ứng dụng trong kỹ thuật công trình. Giáo trình phục vụ trực tiếp cho chương trình đào tạo kỹ sư Xây dựng dân dụng và công nghiệp, Xây dựng công trình thủy, Cầu đường và Cơ kỹ thuật ở bậc đại học cũng như sau đại học.
  • Mục tiêu học tập: Trang bị cho người học hệ thống lý thuyết về phương pháp phần tử hữu hạn (Finite Element Method – FEM), từ việc rời rạc hóa kết cấu, xây dựng hàm xấp xỉ, thiết lập ma trận độ cứng, vectơ tải đến giải hệ phương trình đại số. Đồng thời, giáo trình rèn luyện kỹ năng ứng dụng phần mềm SAP2000 trong việc mô hình hóa, gán tải trọng, khai báo liên kết biên và phân tích nội lực, chuyển vị của các hệ kết cấu thanh, dàn và khung.
  • Cấu trúc và cách tiếp cận: Nội dung được tổ chức thành 3 chương theo tiến trình từ lý thuyết nền tảng đến ứng dụng thực hành số:
    1. Đại cương về phương pháp phần tử hữu hạn.
    2. Giới thiệu phần mềm phân tích kết cấu SAP2000.
    3. Phân tích kết cấu với SAP2000 (Hệ dàn và Hệ khung).
  • Điểm đặc sắc của giáo trình: Giáo trình xây dựng cầu nối trực tiếp giữa thuật toán giải tích cơ học thuần túy (ma trận hàm dạng, biến phân Lagrange, ma trận chỉ số) với các công cụ mô hình hóa đồ họa trong SAP2000, giúp người học hiểu rõ bản chất tính toán bên dưới giao diện phần mềm.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

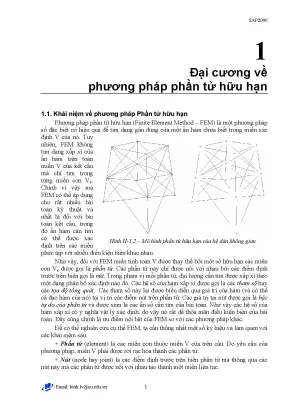

  • Chương 1 – Đại cương về phương pháp phần tử hữu hạn:
    • Khái niệm cơ bản: Rời rạc hóa miền tính toán $V$ thành các miền con $V_e$ (phần tử/element) liên kết tại các nút (node/joint); định nghĩa vectơ bậc tự do phần tử ${q}_e$, vectơ chuyển vị tổng thể ${q}$, vectơ tham số ${a}$, ma trận hàm dạng $[N]$, ma trận độ cứng $[K]$, và vectơ tải ${P}$.
    • Phân loại 3 mô hình cơ học: Mô hình tương thích (xác định chuyển vị dựa trên nguyên lý biến phân Lagrange / thế năng toàn phần dừng, là mô hình cốt lõi của SAP2000); Mô hình cân bằng (xác định ứng suất/nội lực dựa trên nguyên lý biến phân Castigliano); Mô hình hỗn hợp (dựa trên nguyên lý biến phân Reisner-Helinge).
    • Xây dựng hàm xấp xỉ: Lựa chọn dạng đa thức độc lập tuyến tính, thỏa mãn điều kiện hội tụ và bậc tự do; ứng dụng quy luật tam giác Pascal cho bài toán 2-D và tháp Pascal cho bài toán 3-D.
    • Thiết lập phương trình cơ bản: Ma trận biến dạng $[B] = [\partial][N]$, ma trận ứng suất $[S] = [D][B]$, ma trận độ cứng phần tử $[K]e = \int{V_e} [B]^T [D] [B] dV$, vectơ tải phần tử ${P}_e$, ma trận định vị $[L]_e$, ma trận chuyển trục $[T]_e$ sang hệ tọa độ tổng thể $[K']_e = [T]_e^T [K]_e [T]_e$, và kỹ thuật ghép nối bằng ma trận chỉ số $[b]$.
    • Thí dụ giải tích chi tiết: Tính toán giải tích hàm dạng cho phần tử thanh 2 nút (chịu kéo/nén), phần tử dầm chịu uốn 2 nút (4 bậc tự do), hệ dàn phẳng 6 thanh và hệ dầm liên tục 3 nhịp.
  • Chương 2 – Giới thiệu phần mềm phân tích kết cấu SAP2000:
    • Lịch sử và cơ sở phát triển: Lịch sử họ phần mềm SAP do GS. Edward L. Wilson và cộng sự (Đại học California, Berkeley) khởi xướng từ năm 1970 (SAP, SAP3, SAP-IV), phát triển thương mại bởi CSI (Computers & Structures Inc. với SAP80, SAP90) và bước chuyển đổi sang giao diện đồ họa trực quan tích hợp của SAP2000.
    • Phân loại phiên bản: Phân biệt tính năng của SAP2000 V7.42 (Nonlinear, Standard tối đa 1500 nút, Plus, Education tối đa 100 nút) và SAP2000 V10 (Basic, Plus, Advance hỗ trợ phi tuyến, cáp dự ứng lực, phân tích ổn định buckling, phổ thời gian).
    • Cấu trúc tệp tin và trình tự phân tích 10 bước: Khai thác các tệp tin hệ thống (.exe, .DLL, .S2K, .EKO, .OUT, .JOB, .DXF), quy trình chuẩn từ định nghĩa mô hình hình học, khai báo vật liệu, gán tải trọng, đặt điều kiện biên đến chạy phân tích (Analyze -> Run) và thiết kế kết cấu.
  • Chương 3 – Phân tích kết cấu với SAP2000:
    • Bài thực hành số 1 (Hệ dàn): Quy ước tiết diện thanh chịu lực dọc trục, khử trọng lượng bản thân, khóa các bậc tự do không cần thiết; thực hành 6 bài tập từ dàn phẳng 2D, dàn đối xứng, dàn cần trục, dàn không gian cấu trúc mạng tinh thể 4 vòm từ 17 khối chóp tứ diện (sử dụng thư viện thép AISC3.PRO), đến tháp truyền hình và tháp trụ.
    • Bài thực hành số 2 (Hệ khung): Quy ước hệ trục tọa độ địa phương 1-2-3 (Default Orientation và Local Axes), định nghĩa tiết diện thay đổi (Nonprismatic); thực hành mô hình hóa dầm liên tục nhiều loại tải trọng, khung phẳng Portal Frame 5 tầng 3 nhịp, khung nhà công nghiệp 1 tầng tiết diện thay đổi và khung không gian Space Frame 3D.

Kiến thức nền tảng được xây dựng

  • Cơ học giải tích và đàn hồi: Ứng dụng hệ phương trình Cauchy về quan hệ biến dạng - chuyển vị, định luật Hooke trong không gian đa chiều, và nguyên lý cực trị thế năng toàn phần dừng.
  • Đại số tuyến tính và phương pháp số: Thuật toán thiết lập ma trận khối, phương pháp ghép nối ma trận chỉ số $[b]$, chuyển đổi hệ trục tọa độ thông qua ma trận biến đổi trực giao $[T]_e$, và kỹ thuật giải hệ phương trình đại số tuyến tính $[K^]{q^} = {P^*}$ khi áp đặt liên kết biên.
  • Lý thuyết phần tử hữu hạn kết cấu: Cơ chế làm việc của phần tử thanh (Truss element), phần tử dầm uốn (Beam element), phần tử tấm vỏ (Shell element) và phần tử liên kết phi tuyến (Nllink).

Kỹ năng phát triển

  • Kỹ năng giải tích kết cấu: Khả năng tự thiết lập ma trận độ cứng, hàm dạng và tính toán nội lực thủ công cho các kết cấu cơ bản.
  • Kỹ năng mô hình hóa số: Vận dụng thành thạo các công cụ đồ họa CAD tích hợp, thao tác sao chép biến hình không gian (Replicate: Linear, Radial, Mirror), phân chia phần tử (Divide Frames), hiệu chỉnh hệ lưới (Edit Grid).
  • Kỹ năng kiểm soát dữ liệu: Thiết lập chuẩn xác các hệ đơn vị (kN-m, kN-cm, kgf-m), định nghĩa đặc trưng vật liệu đàn hồi đẳng hướng, khai báo tổ hợp tải trọng và đọc hiểu kết quả phân tích nội lực, chuyển vị.

Phương pháp giảng dạy và học tập

  • Phương pháp tiếp cận sư phạm: Giáo trình triển khai phương pháp giảng dạy tích hợp song song giữa lý thuyết giải tích và thực nghiệm mô phỏng số. Mỗi nguyên lý toán học đều được đi kèm ví dụ tính tay tường minh, sau đó đối chiếu trực tiếp với quy trình nhập liệu và xuất kết quả trên phần mềm máy tính.
  • Hệ thống bài tập và case studies:
    • Bài tập giải tích mẫu: Cung cấp lời giải chi tiết cho hệ dàn phẳng 4 nút 6 thanh và hệ dầm liên tục 3 nhịp với đầy đủ các bước lập ma trận định vị và ma trận chỉ số.
    • Case studies thực hành: Xây dựng các mô hình kết cấu từ thực tế kỹ thuật như dàn không gian dạng vòm mạng tinh thể 17 khối chóp, tháp truyền hình thép 5 tầng, khung bê tông cốt thép nhiều tầng nhiều nhịp, khung nhà công nghiệp tiết diện thay đổi.
  • Hình thức thực hành: Người học được hướng dẫn từng bước qua hệ thống bảng lệnh menu (Define, Assign, Analyze, Display), bảng số liệu tiết diện, thông số vật liệu và hình ảnh minh họa giao diện.
  • Phương pháp đánh giá: Đánh giá thông qua việc kiểm tra bài tập tính tay lý thuyết, khả năng xây dựng mô hình độc lập trên phần mềm, và việc hoàn thành các bài tập tự thực hành (Bài tập 1-b, 1-c, Bài tập 6).
  • Hướng dẫn tự học: Người học cần tuân thủ trình tự 6 bước của phương pháp phần tử hữu hạn trước khi thực hiện 10 bước trên SAP2000, chú trọng việc kiểm tra hệ trục tọa độ địa phương và khóa đúng bậc tự do (Set Analysis Options) để tránh sai số mô hình.

Điểm nổi bật và cập nhật

  • Tính kế thừa và phát triển công nghệ: Giáo trình hệ thống hóa lịch sử phát triển của phần mềm từ các phiên bản chạy trên máy tính lớn (SAP, SAP-IV) đến các phiên bản trên hệ điều hành Windows (SAP2000 V7.42, V10). Tài liệu chỉ rõ bước chuyển biến từ phương pháp khai báo dữ liệu dạng văn bản thủ công của SAP90 sang môi trường đồ họa tương tác trực quan (Pre-processing, Processing, Post-processing) của SAP2000.
  • Phân loại cấu trúc phần mềm chuyên sâu: Cung cấp cấu trúc kỹ thuật của tệp thực thi (Sap2000.exe), các thư viện liên kết động (.DLL), tệp dữ liệu văn bản (.S2K), tệp kết quả (.OUT, .EKO), tệp nhị phân (.JOB) và khả năng tương thích trao đổi hình học với AutoCAD qua định dạng .DXF.
  • Tích hợp tiêu chuẩn công nghiệp quốc tế: Hướng dẫn khai thác cơ sở dữ liệu tiết diện thép định hình quy chuẩn lưu trữ trong các tệp .PRO đi kèm phần mềm, bao gồm tiêu chuẩn Mỹ (AISC2.PRO, AISC3.PRO), tiêu chuẩn Canada (CISC.PRO) và tiêu chuẩn Châu Âu (EURO.PRO).

Đối tượng sử dụng giáo trình

  • Sinh viên đại học: Sinh viên các năm thứ 3 và thứ 4 ngành Xây dựng dân dụng và công nghiệp, Xây dựng công trình giao thông, Cầu đường, Thủy lợi, Công trình biển.
  • Học viên sau đại học: Học viên cao học và nghiên cứu sinh chuyên ngành Cơ kỹ thuật, Kỹ thuật xây dựng công trình sử dụng làm tài liệu tham khảo về thuật toán phần tử hữu hạn và mô hình tương thích Lagrange.
  • Kiến thức tiên quyết: Người học cần hoàn thành các học phần Toán cao cấp (Đại số tuyến tính), Cơ học cơ sở, Sức bền vật liệu, Cơ học kết cấu và Lý thuyết đàn hồi.
  • Giảng viên và kỹ sư thiết kế: Giảng viên dùng làm tài liệu giảng dạy, biên soạn đề thi, hướng dẫn đồ án môn học; kỹ sư kết cấu dùng để tra cứu quy tắc trục tọa độ địa phương, cách gán tiết diện phi lăng trụ và phương pháp kiểm soát mô hình tính toán.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng người học nào?
Giáo trình được thiết kế cho sinh viên kỹ thuật công trình, học viên cao học và kỹ sư kết cấu cần nắm vững cả cơ sở toán học của FEM lẫn thao tác mô hình hóa trên phần mềm SAP2000.

2. Cần chuẩn bị kiến thức nền tảng gì trước khi học?
Người học cần có nền tảng về Đại số ma trận, Cơ học kết cấu, Sức bền vật liệu và các nguyên lý biến phân trong Lý thuyết đàn hồi.

3. Điểm khác biệt của giáo trình so với các tài liệu hướng dẫn phần mềm thông thường là gì?
Giáo trình không chỉ hướng dẫn thao tác lệnh phần mềm mà giải thích cặn kẽ thuật toán phần tử hữu hạn bên dưới (hàm dạng, ma trận độ cứng, ma trận chỉ số, nguyên lý thế năng toàn phần dừng), giúp người học làm chủ bản chất cơ học của bài toán.

4. Làm thế nào để tự học giáo trình đạt hiệu quả cao?
Người học nên thực hiện tuần tự việc giải bài tập giải tích bằng tay ở Chương 1, sau đó mô hình hóa lại chính các bài toán đó trên SAP2000 theo hướng dẫn ở Chương 3 để so sánh và kiểm chứng kết quả nội lực, chuyển vị.

5. Giáo trình có tích hợp các tiêu chuẩn thiết kế thực tế không?
Có. Giáo trình hướng dẫn cách nhập khẩu và sử dụng trực tiếp các thư viện tiết diện thép định hình theo tiêu chuẩn Mỹ (AISC), Canada (CISC) và Châu Âu (EURO) từ các tệp dữ liệu .PRO.

Kết luận

  • Giá trị cốt lõi: Giáo trình cung cấp kiến thức hệ thống, chuẩn xác về phương pháp phần tử hữu hạn và quy trình ứng dụng phần mềm SAP2000 trong phân tích kết cấu công trình, bảo đảm tính chặt chẽ giữa lý thuyết giải tích và kỹ năng thực hành số.
  • Lộ trình học tập khuyến nghị: Nắm vững lý thuyết hàm dạng, ma trận độ cứng và trình tự 6 bước FEM (Chương 1) $\rightarrow$ Tìm hiểu cấu trúc phần mềm và chu trình phân tích 10 bước SAP2000 (Chương 2) $\rightarrow$ Thực hành mô hình hóa hệ dàn và hệ khung từ cơ bản đến phức tạp (Chương 3).
  • Tài nguyên đi kèm: Hệ thống ví dụ giải tích, bài tập thực hành chi tiết, các tệp thư viện tiết diện tiêu chuẩn quốc tế (.PRO) và các định dạng tệp dữ liệu liên kết (.S2K, .DXF).
