Tổng quan về giáo trình

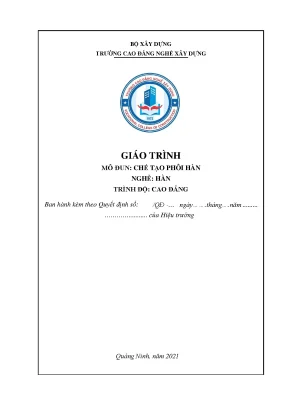

Giáo trình Chế tạo phôi hàn (tên môn học: Gia công cơ khí, mã số: MH10) do nhóm giảng viên Trường Cao đẳng Nghề Xây dựng (trực thuộc Bộ Xây dựng) biên soạn và ban hành năm 2021 tại Quảng Ninh. Môn học giữ vị trí là môn học thực hành chuyên ngành bắt buộc trong chương trình đào tạo nghề Hàn ở trình độ Cao đẳng. Về mặt phân bổ chương trình, môn học đóng vai trò trang bị kỹ năng gia công phôi cơ bản và định hình chuẩn xác kích thước vật liệu, tạo tiền đề kỹ thuật trực tiếp cho các mô-đun nâng cao tiếp theo như gia công lắp ghép kết cấu thép ở các vị trí hàn không gian khác nhau.

Mục tiêu học tập của giáo trình được xác lập trên ba tiêu chí cụ thể:

  • Kiến thức: Người học phân tích và xác định đúng phương pháp gia công phôi hàn phù hợp với từng dạng vật liệu; tính toán chuẩn xác lượng giãn dài và kích thước phôi theo bản vẽ kỹ thuật; mô tả chi tiết quy trình vận hành các thiết bị cắt cơ khí, nhiệt luyện, cắt khí và cắt plasma.
  • Kỹ năng: Vận hành thành thạo các thiết bị gia công phôi chuyên dụng; thực hiện chuẩn xác các thao tác cắt phôi tấm, phôi thanh, phôi thép định hình; gia công gập, uốn kim loại đúng thông số hình học; kiểm soát chất lượng mép cắt và tối ưu hóa mức tiêu hao nguyên vật liệu.
  • Năng lực tự chủ và trách nhiệm: Rèn luyện tính kỷ luật, cẩn thận, chính xác trong thao tác đo kiểm và vận hành cơ khí; tuân thủ các quy tắc an toàn lao động, phòng chống cháy nổ tại xưởng thực hành.

Giáo trình gồm 8 bài học được sắp xếp theo tiến trình kỹ thuật từ các thiết bị gia công cơ học đơn giản đến các công nghệ cắt tự động hóa và các phương pháp gia công tạo hình mép hàn. Điểm đặc thù của tài liệu là phương pháp tiếp cận định lượng: mỗi bài học đều gắn liền với bảng thông số công nghệ chuẩn, quy trình thao tác từng bước (SOP) và phiếu đánh giá kỹ năng có tiêu chí đo lường cụ thể.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Giáo trình được cấu trúc thành 8 bài học chuyên đề bám sát chuỗi công đoạn chuẩn bị phôi hàn trong sản xuất cơ khí:

  • Bài 1: Vận hành thiết bị cắt kim loại: Cung cấp cấu tạo, nguyên lý làm việc và quy trình đóng ngắt, cài đặt chế độ vận hành (Manual/Automatic) cho các dòng máy cắt lưỡi thẳng (hệ thống truyền động trục khuỷu, đai, cam), máy cắt lưỡi đĩa (động cơ dẫn động trực tiếp đá mài), mỏ cắt oxy - khí cháy thủ công và nguồn cắt Plasma (điện áp mạch hở OCV từ 300 ÷ 400V).
  • Bài 2: Cắt phôi bằng máy cắt lưỡi thẳng: Hướng dẫn kỹ thuật đọc bản vẽ chi tiết/tổng thể, phương pháp khai triển và vạch dấu phôi bằng mũi vạch; quy trình điều chỉnh cữ chặn sau; kỹ thuật thao tác cắt phôi tấm trên máy cắt lưỡi thẳng và máy cắt đột liên hợp nhằm hạn chế tình trạng ba via và sai lệch kích thước.
  • Bài 3: Cắt phôi bằng máy cắt lưỡi đĩa: Tập trung vào kỹ thuật gá kẹp phôi dạng thanh, dạng ống tròn, thép hình hộp và thép góc (thép V) trên khối ê-tô; kiểm soát tốc độ cắt và lực tỳ tay cầm; kỹ thuật hạ đĩa cắt tiếp xúc từ từ để phòng ngừa rạn nứt đá cắt tốc độ cao.
  • Bài 4: Cắt phôi bằng ngọn lửa khí cháy: Phân tích kỹ thuật cắt kim loại tấm và thép ống bằng hỗn hợp khí $O_2 - C_2H_2$ hoặc $O_2 - Gas$. Nội dung mở rộng từ kỹ thuật cắt tay sang vận hành thiết bị bán tự động (máy cắt khí con rùa chạy trên ray dẫn hướng, máy cắt ống tự hành bằng bánh xe nam châm vĩnh cửu) và hệ thống máy cắt CNC ALPHATOME 25 của hãng SAF (sử dụng bản vẽ CAD/CAM, chuyển đổi cấu trúc file dữ liệu DXF).
  • Bài 5: Cắt phôi bằng máy cắt Plasma: Trình bày nguyên lý buồng khí ion hóa nhiệt độ cao; chế độ vận hành các dòng máy NERTAZIP 207, 215, 225 (hãng SAF); kỹ thuật cắt tiếp xúc dùng bép loại "S" cho tấm mỏng dưới 9 ÷ 12mm và cắt không tiếp xúc dùng bép loại "H" (khoảng cách đầu bép 2 ÷ 4mm) cho kim loại dày; bảng hướng dẫn khắc phục hiện tượng mất hồ quang dẫn hoặc ngắt mạch hồ quang.
  • Bài 6: Mài kim loại: Nguyên lý làm sạch bề mặt, đánh bavia mép cắt, vát mép chuẩn bị rãnh hàn ($V, X, U$) theo yêu cầu mối hàn.
  • Bài 7: Gập, uốn kim loại: Kỹ thuật biến dạng dẻo kim loại tấm và thép định hình theo góc độ và bán kính uốn thiết kế mà không làm rạn nứt vật liệu.
  • Bài 8: Ghép kim loại bằng mối móc viền mép: Kỹ thuật liên kết cơ học các mép kim loại tấm mỏng thông qua nguyên lý gấp nếp và ép phẳng đường viền mép ghép.
[Bài 1: Tổng quan thiết bị]

Kiến thức nền tảng được xây dựng

Giáo trình trang bị hệ thống lý thuyết kỹ thuật cơ sở vững chắc:

  1. Nguyên lý chuyển động cơ học: Cơ chế biến đổi chuyển động quay từ mô-tơ điện thành chuyển động tịnh tiến lên xuống của bàn dao cắt thông qua hệ cơ khí đai, bánh đà, thanh truyền và trục cam.
  2. Nhiệt động học và phản ứng oxy hóa cắt kim loại: Bản chất quá trình nung nóng cục bộ kim loại đạt nhiệt độ cháy ($1100 \div 1200^\circ\text{C}$ đối với thép cacbon), kết hợp luồng oxy áp lực cao thổi bạt oxit sắt nóng chảy tạo thành rãnh cắt (kerf).
  3. Vật lý plasma và hồ quang điện: Cơ chế hình thành dòng khí ion hóa dẫn điện qua vòi phun thu hẹp (nozzle) dưới tác động của điện áp một chiều DC và điện cực vonfram/bép đồng, tạo mật độ năng lượng nhiệt làm nóng chảy kim loại.
  4. Cơ sở điều khiển số CNC: Cấu trúc hệ thống phần cứng MCU (nhận, xử lý, xuất dữ liệu và ghép nối I/O), hệ dẫn động các trục $X-Y$, cùng cấu trúc tệp chuẩn DXF dạng ASCII (bao gồm các khối Header, Classes, Tables, Blocks, Entities, Objects) phục vụ gia công biên dạng tự động.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Cài đặt và hiệu chỉnh các thông số công nghệ: áp suất oxy thổi ($3 \div 6,\text{kg/cm}^2$), lưu lượng khí gas, cường độ dòng cắt plasma ($50 \div 100,\text{A}$), tốc độ cắt bán tự động ($250 \div 550,\text{mm/phút}$); lắp ráp an toàn chai khí, van giảm áp ngược chiều ren (ren phải cho $O_2$, ren trái cho khí cháy).
  • Kỹ năng phân tích (Analytical skills): Đọc, phân tích bản vẽ kết cấu cơ khí; nhận diện bản chất lỗi mép cắt (mạch cắt gián đoạn, rãnh cắt bị nghiêng, vát mép không đều, tắc bép cắt) để truy tìm nguyên nhân do áp lực khí, góc nghiêng mỏ hay tốc độ di chuyển.
  • Kỹ năng thực hành (Practical competencies): Vạch dấu chính xác theo tỷ lệ 1:1; thực hiện các đường cắt thẳng, cắt đường tròn bằng compa dưỡng dẫn; thao tác mài, uốn, đột lỗ và khóa mối móc viền mép trên phôi tấm.

Phương pháp giảng dạy và học tập

Giáo trình thiết kế theo mô hình đào tạo nghề định hướng thực hành (Competency-Based Training - CBT), kết hợp chặt chẽ giữa hướng dẫn quy trình tiêu chuẩn và rèn luyện kỹ năng xưởng:

Yếu tố đào tạo Quy chuẩn triển khai trong giáo trình
Tiếp cận sư phạm Chuyển giao theo quy trình chuẩn 4 bước: Giới thiệu cấu tạo/nguyên lý $\rightarrow$ Hướng dẫn cài đặt thông số $\rightarrow$ Thao tác mẫu quy trình chuẩn $\rightarrow$ Phân tích và xử lý lỗi kỹ thuật.
Bài tập thực hành Giao nhiệm vụ gia công cụ thể theo kích thước bản vẽ: Cắt phôi tấm máy lưỡi thẳng $(500 \times 200 \times 2,\text{mm})$, phôi đột liên hợp $(200 \times 100 \times 3,\text{mm})$, cắt phôi ống $(\varnothing90 \times 3 \times 100,\text{mm})$, phôi hộp chữ nhật $(20 \times 40 \times 1,4 \times 500,\text{mm})$, và lập trình CNC cắt thép tấm dày $12,\text{mm}$.
Phương pháp đánh giá Sử dụng Phiếu đánh giá quá trình luyện tập định lượng theo thang điểm 10:
• Chuẩn bị vật tư, thiết bị: 0,5 điểm
• Thao tác đo dấu, vận hành: 2,5 điểm
• Kỹ thuật (đúng kích thước, mép phẳng, ít ba via): 6,0 điểm
• Định mức thời gian (10 ÷ 30 phút/bài): 1,0 điểm
(Quy định loại trừ: Vi phạm an toàn hoặc làm hư hỏng thiết bị nhận điểm 0).
Hướng dẫn tự học Tra cứu các bảng thông số chuẩn (Bảng 4.1, 4.3, 4.4, 5.1) về áp suất khí, số hiệu bép cắt và khoảng cách mỏ cắt tương ứng với chiều dày vật liệu ($3 \div 300,\text{mm}$).

Điểm nổi bật và cập nhật

  1. Hệ thống hóa thiết bị gia công từ cơ bản đến tự động hóa: Giáo trình không giới hạn ở các thiết bị cắt cơ học truyền thống mà cập nhật chi tiết các thiết bị bán tự động và tự động đang ứng dụng rộng rãi tại các xí nghiệp cơ khí: máy cắt khí con rùa chạy ray, máy cắt ống tự hành nam châm vĩnh cửu, máy cắt Plasma công nghiệp, và máy cắt plasma CNC ALPHATOME 25 của hãng SAF (Pháp).

  2. Tích hợp quy trình kỹ thuật số CAD/CAM và file chuẩn DXF: Nội dung Bài 4 chuẩn hóa quy trình lập trình cắt cơ khí hiện đại: người học vẽ biên dạng chi tiết trên phần mềm CAD theo tỷ lệ 1:1, nội suy đường chạy dao qua phần mềm CAM, xuất tệp dữ liệu trung gian DXF và nhập vào bộ điều khiển MCU của máy CNC. Các lệnh biên dạng như Line, Arc và thao tác chọn vật liệu (Acier, Inox, Aluminium) được mô tả chi tiết theo giao diện máy thực tế.

  3. Thiết lập quy chuẩn an toàn lao động nghiêm ngặt: Mọi quy trình gia công nhiệt và cơ khí đều gắn liền với các điều kiện an toàn định lượng:

    • Bình chứa $O_2$ cách ngọn lửa trần tối thiểu 5 mét;
    • Tuyệt đối cách ly dầu mỡ, chất dễ cháy khỏi van giảm áp và chai khí oxy;
    • Phân định rõ quy chuẩn ren nối (ống $O_2$ ren phải màu xanh, ống khí cháy ren trái màu đỏ/nâu);
    • Trang bị bảo hộ cá nhân đặc thù (kính hàn/kính trắng, găng tay da, đệm cách nhiệt khi cắt trên nền bê tông).

Đối tượng sử dụng giáo trình

  • Sinh viên và học viên: Dành cho sinh viên năm thứ nhất và năm thứ hai hệ Cao đẳng nghề Hàn, Cao đẳng Công nghệ Hàn, hoặc Trung cấp Hàn và Gia công cơ khí. Giáo trình cũng phục vụ sinh viên khối ngành Cơ khí chế tạo, Kết cấu công trình có học phần thực tập gia công phôi.
  • Yêu cầu kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành các môn học/mô-đun cơ sở gồm: Vẽ kỹ thuật cơ khí (đọc hiểu bản vẽ chi tiết, hình chiếu, dung sai kích thước), Vật liệu học kim loại (thành phần, tính chất thép cacbon thấp, thép hợp kim, nhôm), và An toàn lao động trong sản xuất cơ khí.
  • Giảng viên và giáo viên hướng dẫn xưởng: Sử dụng làm tài liệu giảng dạy chuẩn để biên soạn giáo án lý thuyết tích hợp và phiếu hướng dẫn luyện tập thực hành; áp dụng biểu mẫu barem chấm điểm đồng bộ cho các kỳ thi kỹ năng nghề.
  • Cán bộ kỹ thuật và thợ cơ khí: Dùng làm tài liệu tra cứu định mức áp lực khí, tốc độ cắt, mã số bép cắt và quy trình xử lý sự cố thiết bị tại các nhà xưởng gia công kết cấu thép.

Câu hỏi thường gặp

1. Giáo trình này phù hợp cho cấp độ đào tạo nào?

Tài liệu được biên soạn chính quy theo khung chương trình đào tạo nghề Hàn ở trình độ Cao đẳng (ban hành theo quyết định của Hiệu trưởng Trường Cao đẳng Nghề Xây dựng, năm 2021). Ngoài ra, cấu trúc bài giảng có thể trích đoạn linh hoạt để giảng dạy cho hệ Trung cấp nghề hoặc các khóa đào tạo ngắn hạn cấp chứng chỉ kỹ thuật phôi hàn.

2. Người học cần kiến thức nền tảng nào trước khi học mô-đun này?

Học viên bắt buộc phải nắm vững kỹ năng đọc bản vẽ cơ khí cơ bản (để vạch dấu phôi chính xác theo kích thước), hiểu biết về tính chất cơ lý của các loại vật liệu kim loại (thép cacbon, thép hợp kim, nhôm), và quy định an toàn điện - an toàn phòng chống cháy nổ trong môi trường xưởng.

3. Điểm khác biệt của giáo trình so với các tài liệu hàn thông thường là gì?

Tài liệu tập trung chuyên sâu vào công đoạn chuẩn bị phôi (chế tạo phôi, vát mép, cắt biên dạng, uốn, móc viền) thay vì chỉ hướng dẫn kỹ thuật hàn mối hàn. Nội dung bao quát toàn diện các phương tiện tạo phôi: từ máy cắt cơ học, thiết bị nhiệt khí cháy, máy cắt plasma công nghiệp đến hệ thống cắt tự động CNC ALPHATOME 25.

4. Làm sao để tự học và luyện tập hiệu quả với giáo trình này?

Người học cần kết hợp việc nắm chắc nguyên lý cấu tạo máy với việc tra cứu các bảng thông số kỹ thuật (Bảng 4.1, 4.3, 5.1). Khi thực hành tại xưởng, cần tự đối chiếu từng bước theo Quy trình vận hành chuẩn và tự kiểm tra chất lượng phôi cắt theo các tiêu chí ghi trong Phiếu đánh giá quá trình luyện tập sau mỗi bài.

5. Có hệ thống biểu mẫu và bài tập kiểm tra kèm theo không?

Giáo trình cung cấp đầy đủ hệ thống câu hỏi ôn tập lý thuyết, bài tập kích thước thực hành cụ thể cho từng dạng máy, bảng phân tích nguyên nhân - biện pháp khắc phục sai hỏng, cùng biểu mẫu Phiếu đánh giá quá trình luyện tập chuẩn hóa theo thang điểm 10 cho toàn bộ 8 bài học.

Kết luận

Giáo trình Chế tạo phôi hàn (Mã môn học: MH10) cung cấp hệ thống tri thức thực hành hoàn chỉnh, khoa học và thực tiễn trong công nghệ gia công phôi kim loại. Việc nắm vững các kỹ thuật vận hành máy cắt lưỡi thẳng, máy cắt lưỡi đĩa, cắt oxy - khí cháy, plasma và hệ thống máy cắt CNC ALPHATOME 25 tạo nền tảng kỹ năng vững chắc, quyết định trực tiếp đến độ chính xác và chất lượng của kết cấu hàn ở các giai đoạn gia công tiếp theo. Tài liệu là tài nguyên chuẩn mực phục vụ đào tạo nghề cơ khí, đáp ứng đầy đủ các tiêu chuẩn kỹ thuật và an toàn sản xuất công nghiệp.
